BRUKSANVISNING 0430 CA SKIL

EU-konformitetsförklaring Sladdlös häcksax Produktnummer Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer.

2000/14/EG: Uppmätt bullernivå 89,3 dB(A), osäkerhet K = 2,1 dB, garanterad bullernivå 91 dB(A); konformitetens bedömningsmetod enligt bilaga V Produktkategori: 25 Teknisk dokumentation:

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/ tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med ngret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avstånd från de rörliga delarna. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

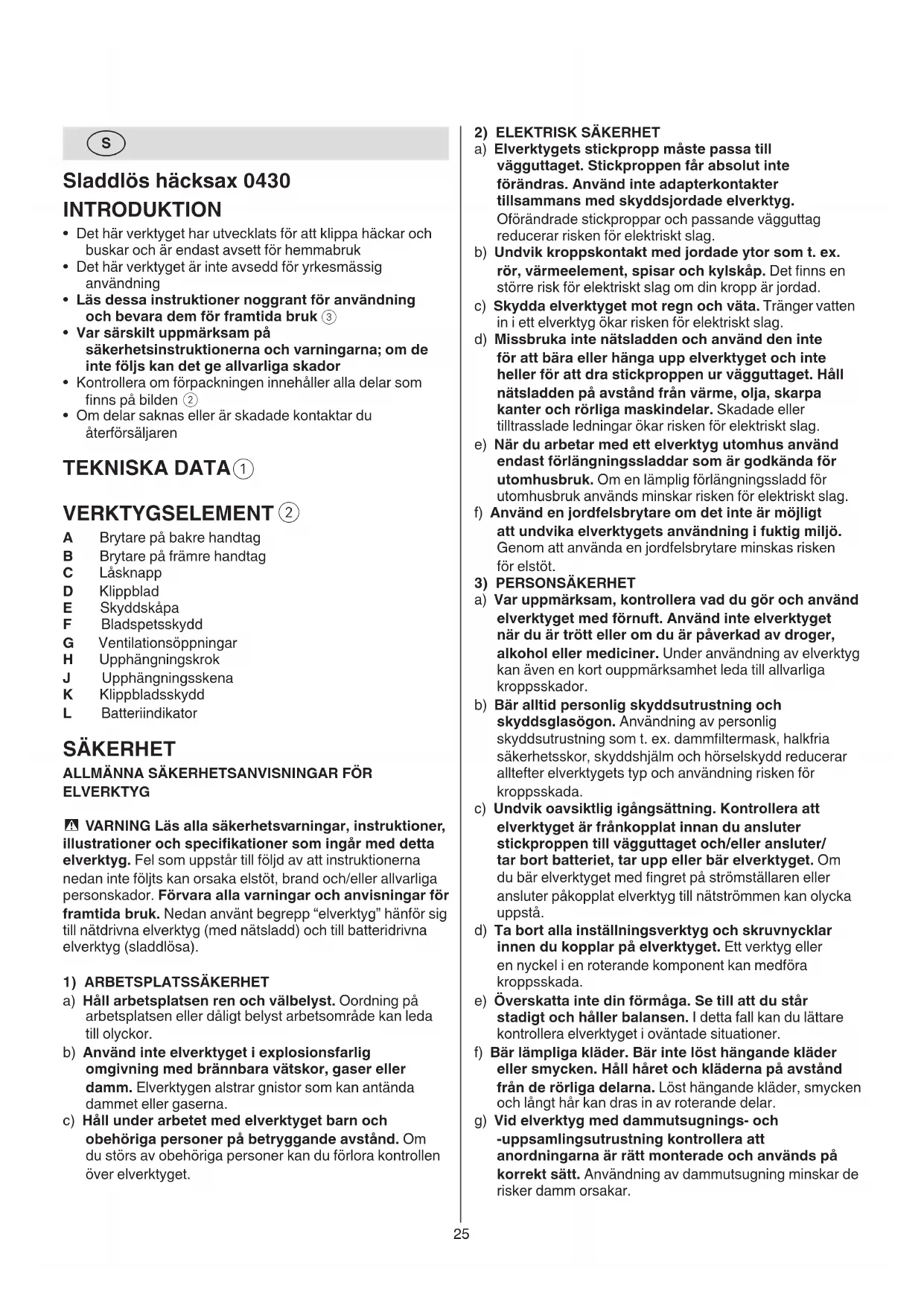

• Det här verktyget har utvecklats för att klippa häckar och buskar och är endast avsett för hemmabruk

• Det här verktyget är inte avsedd för yrkesmässig användning

• Läs dessa instruktioner noggrant för användning och bevara dem för framtida bruk

• Var särskilt uppmärksam på säkerhetsinstruktionerna och varningarna; om de inte följs kan det ge allvarliga skador

• Kontrollera om förpackningen innehåller alla delar som nns på bilden

• Om delar saknas eller är skadade kontaktar du återförsäljaren TEKNISKA DATA

A Brytare på bakre handtag B Brytare på främre handtag C Låsknapp D Klippblad E Skyddskåpa F Bladspetsskydd G Ventilationsöppningar H Upphängningskrok J Upphängningsskena K Klippbladsskydd L Batteriindikator SÄKERHET

ALLMÄNNA SÄKERHETSANVISNINGAR FÖR

ELVERKTYG - VARNING Läs alla säkerhetsvarningar, instruktioner, illustrationer och specikationer som ingår med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.26 kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador. f) Du ska inte exponera ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130°C kan leda till explosion. g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som speciceras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specicerade området kan skada batteriet och öka brandrisken.

a) Låt elverktyget repareras endast av kvalicerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. b) Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

SÄRSKILDA SÄKERHETSANVISNINGAR FÖR

HÄCKSAXAR a) Håll alla kroppsdelar på avstånd från bladet. Ta inte bort avklippt material eller håll inte i material som ska klippas av när bladen rör sig. Bladen fortsätter att röra sig efter att verktyget har stängts av. Ett ögonblicks ouppmärksamhet vid användning av häcksaxen kan resultera i allvarliga personskador. b) Bär häcksaxen i handtaget med avstängda blad och se till att inte trycka på någon omkopplare. Att bära häcksaxen på rätt sätt minskar risken för att starta den oavsiktligt och efterföljande personskador från bladen. c) Vid transport eller förvaring av häcksaxen ska klippbladsskyddet alltid monteras. Rätt hantering av häcksaxen minskar risken för personskador som kan orsakas av bladen. d) När material som fastnat tas bort eller vid service av enheten, se till att alla omkopplare är avstängda och att batteriet är borttaget eller frånkopplat. Oavsiktlig påslagning av häcksaxen när material som fastnat tas bort eller vid service kan resultera i allvarliga personskador. e) Håll endast häcksaxen i de isolerade greppytorna, då bladet kan komma i kontakt med dolda sladdar. Blad som kommer i kontakt med en strömförande ledning kan medföra att häcksaxens exponerade metalldelar blir strömförande och leda till att användaren får en elektrisk stöt. f) Håll alla strömsladdar och kablar borta från klippområdet. Strömsladdar eller kablar kan nnas dolda i häckar eller buskar och kan oavsiktligt klippas av av bladet. g) Använd inte häcksaxen i dåliga väderförhållanden, i synnerhet om det nns risk för åska. Detta ökar risken för att träas av blixten.

• Denna maskin får inte användas av barn eller personer med ett förståndshandikapp eller på annat sätt medsatt förmåga

• Barn får inte använda maskinen som leksak

• Lämna aldrig maskinen obevakad

• Använd bara verktyget i dagsljus eller med tillräcklig konstbelysning

• Klipp inte våta häckar

• Använd aldrig verktyget om skyddskåpan är defekt h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV

ELVERKTYG a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet eektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper nns risk för brand. b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier nns risk för kroppsskada och brand. c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. d) Om batteriet används på fel sätt nns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada. e) Använd inte batteriet eller verktyg som är skadade eller modierade. Skadade eller modierade batterier27 ! när batteriindikatorns lägsta nivåer 2 börjar blinka efter knappen L

c tryckts in, är batteriet inte inom tillåtet driftstemperaturområde

• Batteriskydd Verktyget stängs plötsligt av eller förhindras att startas när - belastningen är för hög --> ta bort belastning och starta om - batteriets temperatur över- eller underskrider arbetsområdet -20 till +50°C --> batteriindikatorns nivåer 2 börjar blinka när knappen L

c trycks in; vänta tills batteriet återigen är inom tillåtet driftstemperaturområde - batteriet är nästan tomt (för att skydda fullständig urladdning) --> en låg batterinivå eller blinkande låg batterinivå

b visas av batteriindikatorn när knappen L trycks på; ladda batteriet ! fortsätt inte trycka på till-/frånknappen efter att verktyget stängts av automatiskt; batteriet kan skadas

• Säkerhetsbrytare för tvåhandsfattning

Förhindrar oavsiktlig start av verktyget - lås upp först genom att trycka på knappen C - starta verktyget genom att trycka in både brytaren A och brytaren B - stäng av verktyget genom att antingen släppa brytaren A eller brytaren B

• Användning av maskinen ! börja klippa endast om motorn är igång ! klipp inte marktäckande växter för att förhindra att jord/sand skadar klippbladen D ! överbelasta inte verktyget genom att klippa grenar som är tjockare än 20 mm - avlägsna verktyget från klippområdet innan det stängs

! när verktyget har stängts av fortsätter bladen att röra sig under några sekunder

- förhindrar att verktyget trycks bakåt vid kontakt med massiva föremål (t.ex. staketstolpar eller husväggar) - skyddar ändbladen mot skador

- klipp först häckens sidor (nedifrån och uppåt) och sedan den övre delen - klipp häckens sidor så att häcken blir något smalare längst upp - använd en handsåg eller sekatör för att klippa tjockare grenar

• Fattning och styrning av maskinen

- håll maskinen stadigt med båda händerna och se till att du står stadigt ! under arbetet, håll alltid verktyget i det grå greppet - styr verktyget framför dig ANVÄNDNINGSTIPS

• Klippa en häck med enhetlig höjd - knyt ett snöre längs häcken på önskad höjd - klipp häcken alldeles ovanför snöret

• Rekommenderade tidpunkter för klippning (Västeuropa) - klipp lövfällande häckar i juni och oktober - klipp vintergröna häckar i april och augusti - klipp barrväxter och andra snabbväxande buskar var 6:e vecka från maj till oktober

• Kontrollera före användningen att maskinen fungerar ordentligt; eventuella skador måste repareras av en kvalicerad tekniker; öppna aldrig maskinen själv

• Före användning kontrollerar du klippområdet och tar bort alla främmande föremål som kan fastna i klippbladen (t.ex. stenar, spikar, taggtråd, plantstöd av metall)

• Använd skyddshandskar, dammask, åtsittande kläder och rejäla skor

• Använd inte verktyget om du är barfota eller har öppna sandaler

• Använd alltid långbyxor och långa ärmar när du använder verktyget

• Håll andra personer och djur på ett avstånd på minst 5 meter när verktyget används

• Stå stadigt när du arbetar (luta dig inte för långt, i synnerhet om du står på en stege)

• I händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen och ta ut batteriet

• Förvara maskinen inomhus på torrt ställe utom räckhåll för barn - förvara batteriet separat från verktyget BATTERIERNA

• Det medföljande batteriet är delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas helt och hållet i batteriladdaren innan verktyget används för första gången)

• Använd endast följande batterier och laddare med det här verktyget - SKIL-batteri: BR1*31**** - SKIL-laddare: CR1*31****

• Använd inte batteriet om det är skadat; det ska bytas ut

• Demontera inte batteriet

• Utsätt inte verktyget/batteriet för regn

• Tillåten omgivningstemperatur (verktyg/laddare/batteri): - vid laddning 4...40°C - vid drift –20...+50°C - vid förvaring –20...+50°C

Läs bruksanvisningen före användning

Batterierna kan explodera om de utsätts för eld, undanhåll batterierna från heta källor

Förvara maskinen/laddaren/batteriet i lokaler, där temperaturen inte överstiger 50°C

FARA - Håll händerna på betryggande avstånd från bladet

Använd skyddsglasögon och hörselskydd

Utsätt inte maskinen för regn

Elektriska verktyg och batterier får inte kastas i hushållssoporna ANVÄNDNING

• Laddning av batteri ! läs säkerhetsvarningarrna och anvisningarna som levereras med laddaren

• Ta bort/sätta i batteriet

- tryck på indikatorknappen L för batterinivå för att visa aktuell batterinivå

! när batteriindikatorns lägsta nivå börjar att blinka efter att knappen L

b tryckts in, är batteriet tomt28

Motorn är igång med bladen rör sig inte - internt fel -> kontakta återförsäljare/serviceverkstad

Varma klippblad - klippbladen är slöa -> la bladen - det nns märken på klippbladen -> kontrollera bladen - för mycket friktion till följd av smörjmedelsbrist -> smörj bladen MILJÖ

• Elektriska verktyg, batterier, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen

kommer att påminna om detta när det är tid att kassera ! före avyttring av batterierna, tejpa kontaktytorna med kraftig tejp för att undvika kortslutning LJUD / VIBRATION

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på denna maskin 77,8 dB(A) (onoggrannhet K = 3 dB) och ljudeektnivån 89,3 dB(A) (onoggrannhet K = 2,1 dB), och vibration < 2,5 m/s² (vektorsumma i tre riktningar; onoggrannhet K = 1,5 m/s²)

• Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån ! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt

• Det här verktyget är inte avsedd för yrkesmässig användning

• Håll verktyget och klippbladen rena ! ta bort batteriet från verktyget före rengöring - rengör verktyget med en fuktad trasa (använd inte rengörings- eller lösningsmedel) - rengör ventilationsspringorna G

regelbundet med en borste eller tryckluft - efter användning ska klippbladen rengöras noggrant och smörjas lätt ! använd handskar vid hantering eller rengöring av klippbladen

• Kontrollera regelbundet klippbladens skick och att bladbultarna är ordentligt åtdragna

• Kontrollera regelbundet om det förekommer slitna eller skadade komponenter och reparera/byt dem vid behov

• Fila klippbladen ! ta ut batteriet ur maskinen - la klippbladen med en liten och jämn l om ett massivt föremål har skadat dem - vi rekommenderar dock att bladen las av en specialist - smörj klippbladen efter lning

- montera upphängningsskenan på ett säkert sätt J på väggen med 2 skruvar (medföljer inte) med horisontell inriktning - använd klippbladsskyddet K vid förvaring av verktyget - före förvaring av verktyget torkar du av klippbladen med en oljeindränkt trasa för att förhindra korrosion

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skil.com)

• Observera att skada till följd av ovarsamhet eller överbelastning inte täcks av garantin (för SKIL garantivillkor, gå till www.skil.com eller fråga återförsäljaren) FELSÖKNING

• På följande lista anges problemsymptom, tänkbara orsaker och avhjälpande åtgärder (om de inte identierar och rättar till problemet kontaktar du en återförsäljare eller serviceverkstad) ! i händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen och ta ut batteriet

Motorn startar inte eller stoppar plötsligt - tomt batteri -> ladda batteriet - varmt batteri -> låt batteriet svalna - klippblad blockerade -> ta bort material som fastnat - internt fel -> kontakta återförsäljare/serviceverkstad

Verktyget fungerar då och då - defekt strömbrytare -> kontakta återförsäljare/ serviceverkstad - defekta interna kopplingar -> kontakta återförsäljare/ serviceverkstad - impellern har blockerats av ett främmande föremål -> avlägsna blockeringen29 f) Hvis det ikke kan undgås at bruge elværktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
