MANUAL DE USUARIO 0430 CA SKIL

Declaración de conformidad UE Cortadora de setos sin cable Número de artículo Declaramos bajo nuestra exclusiva responsabilidad, que los productos nombrados cumplen con todas las disposiciones correspondientes de las directivas y los reglamentos mencionados a continuación y están en conformidad con las siguientes normas.

2000/14/CE: Nivel medido de la potencia acústica 89,3 dB(A), tolerancia K = 2,1 dB, nivel garantizado de la potencia acústica 91 dB(A); método de evaluación de la conformidad según anexo V Categoría de producto: 25 Documentos técnicos de:

• Preste especialmente atención a las instrucciones y advertencias de seguridad; en caso contrario pueden ocurrir graves lesiones

• Compruebe que el paquete contiene todas las piezas según se ilustra en la gura

• Cuando faltan piezas o se dañan, póngase en contacto con su distribuidor

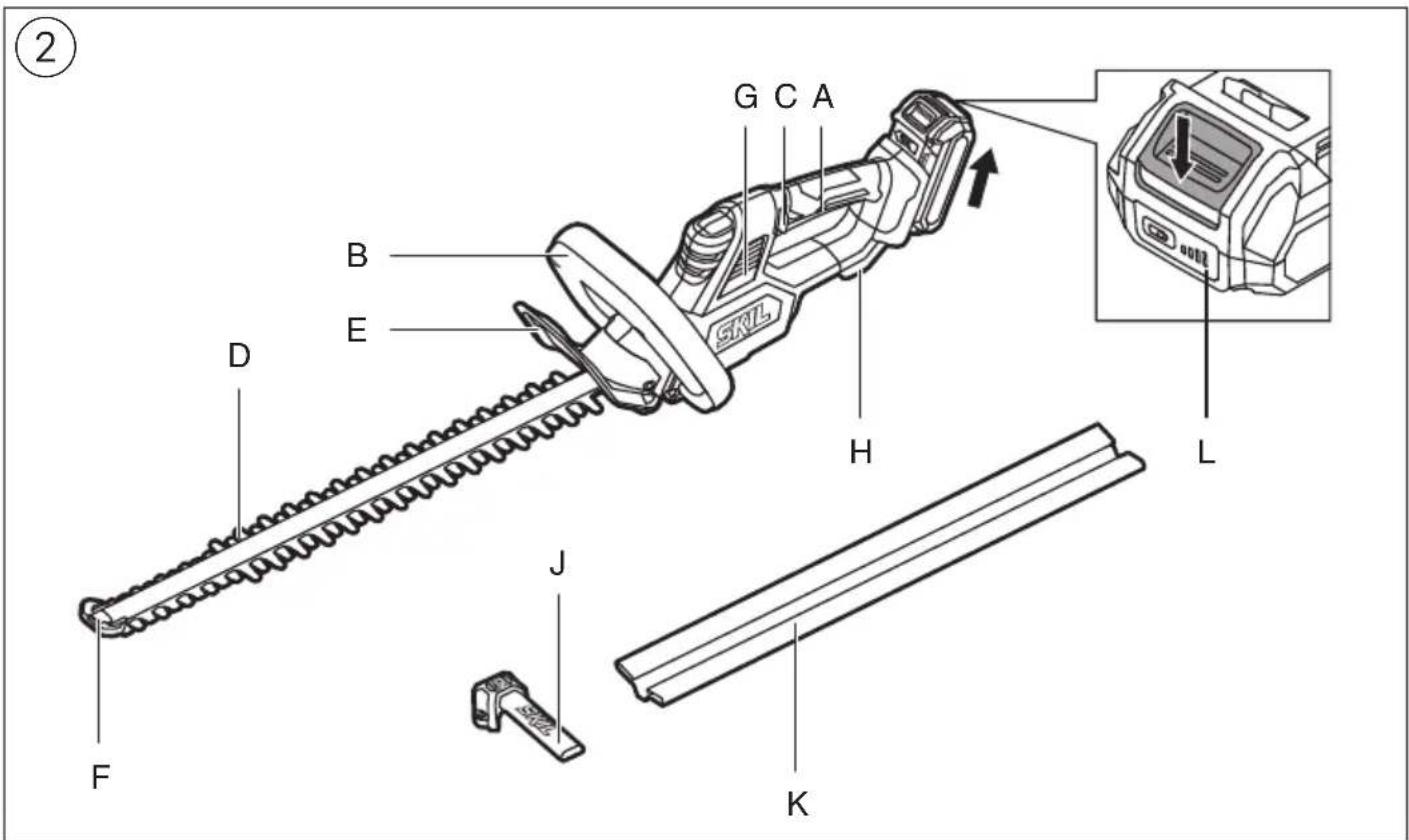

ELEMENTOS DE LA HERRAMIENTA

A Interruptor de empuñadura trasera B Interruptor de empuñadura delantera C Botón de bloqueo D Hojas de corte E Protector de seguridad F Protector de punta de hoja G Ranuras de ventilación H Gancho de almacenamiento J Carril de almacenamiento K Cubierta de hoja L Indicador del nivel de carga de la batería SEGURIDAD

- ADVERTENCIA Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especicaciones entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término “herramienta eléctrica” empleado en las siguientes advertencias de peligro se reere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de trabajo. El desorden o una iluminación deciente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su área de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

2) SEGURIDAD ELÉCTRICA

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modicar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modicar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.

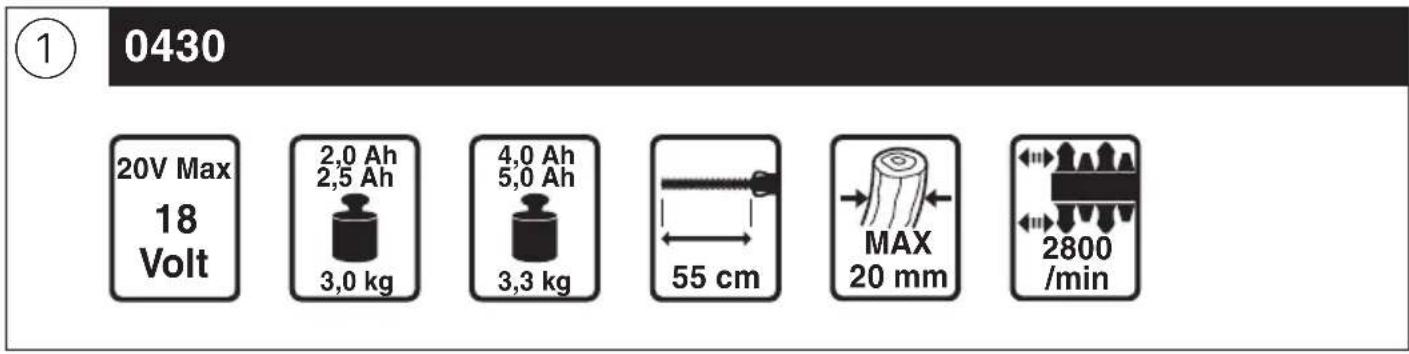

Cortadora de setos sin cable 0430 INTRODUCCIÓN

• Esta herramienta se ha diseñada para recortar setos y arbustos y está concebida exclusivamente para uso doméstico

• Esta herramienta no está concebida para uso profesional

• Lea este manual de instrucciones cuidadosamente antes de utilizarlo y guárdelo para consultas futuras

g) Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo. h) No permita que la familiaridad ganada por el uso frecuente de la herramienta eléctrica lo deje creerse seguro e ignorar las normas de seguridad. Una acción negligente puede causar lesiones graves en una fracción de segundo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS

ELÉCTRICAS a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta eléctrica adecuada podrá trabajar mejor y con mayor seguridad dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse. c) Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica y los accesorios con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica estuviese defectuosa haga repararla antes de volver a utilizarla. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deciente. f) Mantenga los útiles limpios y alados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. g) Utilice herramientas eléctricas, accesorios, útiles, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. h) Mantenga las empuñaduras y las supercies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las supercies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

5) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS

ACCIONADAS POR ACUMULADOR

a) Cargue los acumuladores únicamente con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. b) Emplee únicamente los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una descarga eléctrica es mayor si su cuerpo tiene contacto con tomas de tierra. c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Existe el peligro de recibir una descarga eléctrica si penetran líquidos en la herramienta eléctrica. d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si el funcionamiento de una herramienta eléctrica en un lugar húmedo fuese inevitable, utilice un cortacircuito de fuga a tierra. El uso de un cortacircuito de fuga a tierra reduce el riesgo de descarga eléctrica.

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni bajo los efectos de alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones. b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta eléctrica conectada, ello puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves jas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza rotativa puede producir lesiones graves al accionar la herramienta eléctrica. e) Sea precavido. Trabaje sobre una base rme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento.42 retirando material atascado o se están realizando tareas de mantenimiento puede ser causa de lesiones personales graves. e) Sujete la cortadora de setos únicamente por las supercies de agarre aisladas, puesto que la hoja puede entrar en contacto con conductores eléctricos ocultos. El contacto de las hojas con conductores bajo tensión puede hacer que las partes metálicas de la cortadora de setos pasen a estar en tensión y provoquen una descarga eléctrica al operador. f) Mantenga todos los cables de alimentación alejados del área de corte. Es posible que en los setos o los arbustos haya cables de alimentación ocultos que pueden ser cortados accidentalmente por la hoja. g) No utilice la cortadora de setos cuando haga mal tiempo, especialmente si hay riesgo de rayos. De este modo se reduce el riesgo de resultar afectado por un rayo.

• Esta herramienta no está pensada para ser utilizada por niños y personas con capacidades físicas, sensoriales o mentales disminuidas o falta de experiencia y conocimientos

• Asegúrese de que los niños no jueguen con la herramienta

• No deje la herramienta desatendida

• Utilice la herramienta sólo con luz diurna o con una iluminación articial adecuada

• No recorte los setos si están mojados

• No utilice nunca la herramienta con un protector de seguridad defectuoso

• Compruebe el funcionamiento de la herramienta cada vez que vaya a utilizarla; en el caso de que presentara algún defecto, llévelo a una persona cualicada para que lo repare; no abra nunca la herramienta

• Antes de su uso, inspeccione exhaustivamente el área de corte y retire todos los objetos extraños que pudieran estar enredados en las hojas de corte (como piedras, clavos, alambres, soportes metálicos de plantas)

• Utilice guantes protectores, una mascarilla antipolvo, vestimenta ceñida al cuerpo y calzado robusto

• No trabaje con la herramienta si está descalzo o lleva calzado abierto

• Vista siempre mangas y pantalones largos al manejar la herramienta

• Al utilizar la herramienta, mantenga siempre una distancia de 5 metros con otras personas o animales

• Adopte una postura estable al trabajar (no se extralimite, especialmente al utilizar una banqueta o una escalera)

• En caso de producirse una avería eléctrica o mecánica, apague inmediatamente la herramienta y extraiga la batería

• Guarde la herramienta dentro de la casa en un lugar seco y cerrado con llave, lejos del alcance de los niños - guarde la batería separada de la herramienta BATERÍAS

• La batería proporcionada está parcialmente cargada (para garantizar la capacidad total de la batería cárguela completamente en el cargador antes de utilizar por primera vez la herramienta eléctrica)

• Utilice únicamente los siguientes cargadores y baterías con esta herramienta - Batería SKIL: BR1*31**** - Cargador SKIL: CR1*31**** de acumuladores puede provocar daños e incluso un incendio. c) Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. d) La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras. e) No emplee acumuladores o útiles dañados o modicados. Los acumuladores dañados o modicados pueden comportarse en forma imprevisible y producir un fuego, explosión o peligro de lesión. f) No exponga un acumulador o una herramienta eléctrica al fuego o a una temperatura demasiado alta. La exposición al fuego o a temperatura sobre 130°C puede causar una explosión. g) Siga todas las instrucciones para la carga y no cargue nunca el acumulador o la herramienta eléctrica a una temperatura fuera del margen correspondiente especicado en las instrucciones. Una carga inadecuada o a temperaturas fuera del margen especicado puede dañar el acumulador y aumentar el riesgo de incendio.

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica. b) No repare los acumuladores dañados. El entretenimiento de los acumuladores sólo debe ser realizado por el fabricante o un servicio técnico autorizado.

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA

a) Mantenga todas las partes del cuerpo alejadas de la hoja. No retire material cortado ni sostenga el material a cortar cuando las hojas están en movimiento. Las hojas se siguen moviendo después de apagar el interruptor. Un momento de descuido cuando se está manejando la cortadora de setos puede ser causa de lesiones personales graves. b) Lleve la cortadora de setos por la empuñadura con la hora parada y teniendo cuidado de no accionar ningún interruptor de encendido. El transporte adecuado de la cortadora de setos reducirá el riesgo de arranque involuntario y de sufrir lesiones personales ocasionadas por las hojas. c) Al transportar o almacenar la cortadora de setos, ponga siempre la cubierta de la hoja. La manipulación adecuada de la cortadora de setos reducirá el riesgo de sufrir lesiones personales ocasionadas por las hojas. d) Al retirar material atascado o realizar tareas de mantenimiento en la unidad, asegúrese de que están apagados todos los interruptores y de que se ha retirado o desconectado la batería. La activación inesperada de la cortadora de setos mientras se está43

• Utilización de la herramienta ! comience a cortar sólo cuando el motor está en marcha ! no corte plantas de la cubierta vegetal del suelo para evitar que la tierra o la arena dañen las hojas de corte D ! no sobrecargue la herramienta cortando tallos de más de 20 mm de grosor - aleje la herramienta del área de corte antes de apagarla ! tras apagar la herramienta, las hojas continúan moviéndose durante unos cuantos segundos

- impide el contragolpe de la herramienta cuando se tocan objetos sólidos (como postes de vallas o paredes de casas) - protege las hojas terminales frente a daños

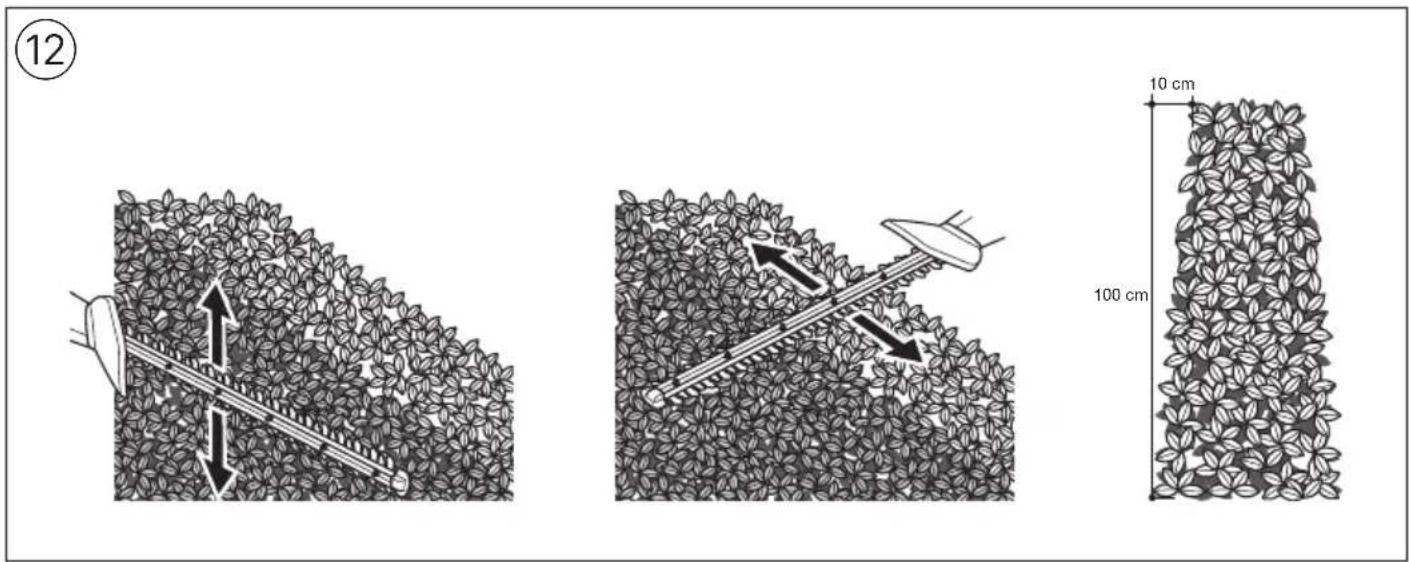

- corte en primer lugar los laterales del seto (desde la parte inferior hacia arriba), a continuación corte la parte superior - corte el lateral de un seto de modo que quede ligeramente más estrecho en la parte superior - utilice una sierra manual o una podadora para cortar las ramas más gruesas

• Sujeción y manejo de la herramienta

- mantenga rme la herramienta con ambas manos y adopte una posición estable ! durante el trabajo, sujete siempre la herramienta por la(s) zona(s) de empuñadura de color gris - guíe la herramienta por delante de usted

CONSEJOS DE APLICACIÓN

• Para recortar un seto con un nivel de altura uniforme - je una cuerda que recorra la longitud del seto a la altura deseada - recorte el seto justo por encima de esta cuerda

• Temporadas recomendadas para el corte/recorte (Europa Occidental) - recorte los setos de hoja caduca en junio y octubre - recorte los setos perennes en abril y agosto - recorte las coníferas y otros arbustos de crecimiento rápido cada 6 semanas a partir de mayo hasta octubre MANTENIMIENTO / SERVICIO

• Esta herramienta no está concebida para uso profesional

• Mantenga limpias la herramienta y las hojas de corte ! extraiga la batería de la herramienta antes de la limpieza - limpie la herramienta con un paño húmedo (no emplee productos de limpieza o disolventes) - limpie las ranuras de ventilación G

frecuentemente con una brocha o con aire comprimido - después de su uso, siempre limpie con cuidado las hojas de corte y lubríquelas ligeramente ! utilice guantes al manipular o limpiar las hojas de corte

• Compruebe con regularidad el estado de las hojas de corte y el apriete de los pernos de las hojas

• Verique con regularidad la ausencia de componentes desgastados o dañados y repárelos o sustitúyalos cuando sea necesario

• No utilice la batería si está deteriorada, es necesario cambiarla

• No desarme la batería

• No exponga la herramienta/batería a la lluvia

• Temperatura ambiente permitida (herramienta/cargador/ batería): - durante la carga 4...40°C - durante el servicio –20...+50°C - durante el almacenamiento –20...+50°C EXPLICACIÓN DE SÍMBOLOS DE HERRAMIENTA/ BATERÍA

Lea el manual de instrucciones antes de utilizarla

Las baterías estallarán si se tiran al fuego, por ningún motivo caliente las baterías

Guarde la herramienta/cargador/batería en un lugar donde la temperatura no exceda los 50°C

PELIGRO - Mantenga las manos alejadas de la hoja

Utilice gafas de protección y protección para los oídos

No exponga la herramienta a la lluvia

No deseche las herramientas eléctricas y las pilas junto con los residuos domésticos USO

• Recargue de la batería ! lea las instrucciones y la advertencias de seguridad entregadas con el cargador

• Extracción/instalación de la batería

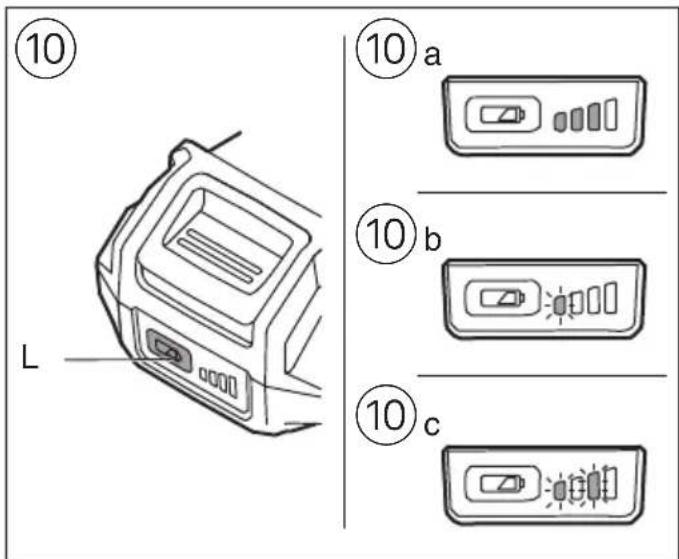

• Indicador del nivel de batería

- pulse el botón indicador de nivel de la batería L para mostrar el nivel actual de carga

! cuando empieza a parpadear el nivel inferior del indicador de la batería al pulsar el botón L

b, la batería está descargada ! cuando los niveles 2 del indicador de la batería empiezan a parpadear al pulsar el botón L

la batería no se encuentra dentro del rango admisible de temperaturas de funcionamiento

• Protección de la batería La herramienta se apaga inmediatamente, o se impide su encendido, cuando - la carga es demasiado elevada --> retire la carga y vuelva a poner en marcha - la temperatura de la batería no se encuentra dentro del rango admisible de temperaturas de funcionamiento entre -20 °C y +50 °C --> los niveles 2 del indicador de nivel de la batería comienzan a parpadear al pulsar el botón L

c; espere a que la batería vuelva a estar dentro del rango admisible de temperaturas de funcionamiento - la batería está casi descargada (como protección frente a una descarga intensa) --> el indicador de nivel de la batería señala un nivel bajo de carga o un nivel bajo de carga intermitente

b al pulsar el botón L; cargue la batería ! no continúe pulsando el interruptor de encendido después de que se apague automáticamente la herramienta; se puede dañar la batería

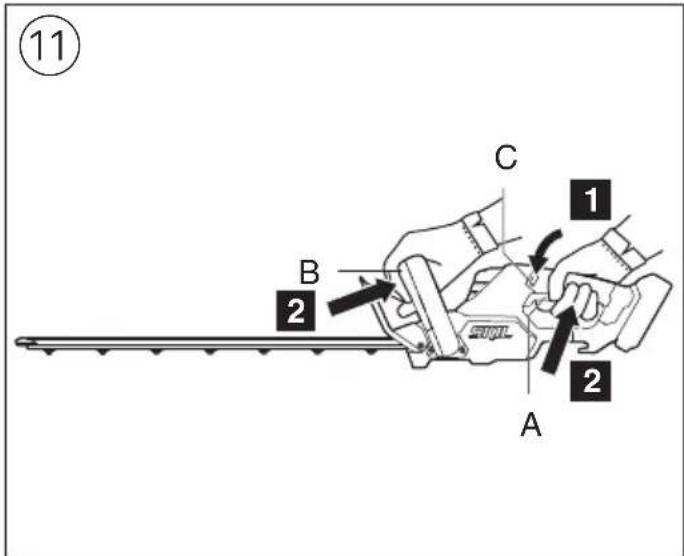

• Interruptor de seguridad a dos manos

Impide que la herramienta se encienda accidentalmente - en primer lugar, desbloquee pulsando el botón C - ponga en marcha la herramienta pulsando tanto el interruptor A como el interruptor B - pare la herramienta soltando el interruptor A o el interruptor B44 domésticos (sólo para países de la Unión Europea) - de conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas - símbolo

llamará su atención en caso de necesidad de tirarlas ! es prioritario disponer de terminales protectores de baterías para evitar un corto circuito RUIDOS / VIBRACIONES

• Medido según EN 60745 el nivel de la presión acústica de esta herramienta se eleva a 77,8 dB(A) (incertidumbre K = 3 dB) y el nivel de la potencia acústica a 89,3 dB(A) (incertidumbre K = 2,1 dB), y la vibración a < 2,5 m/s² (suma vectorial de tres direcciones; incertidumbre K = 1,5 m/s²)

• El nivel de emisión de vibraciones ha sido medido según una prueba estándar proporcionada en EN 60745; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas - al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento deciente, podría aumentar de forma notable el nivel de exposición - en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante ! protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo

• Alado de las hojas de corte ! extraiga la batería de la herramienta - ale las hojas de corte con una lima pequeña y suave en caso de que un objeto sólido las haya dañado - sin embargo, le aconsejamos que las hojas sean aladas por un especialista - lubrique las hojas de corte después del alado

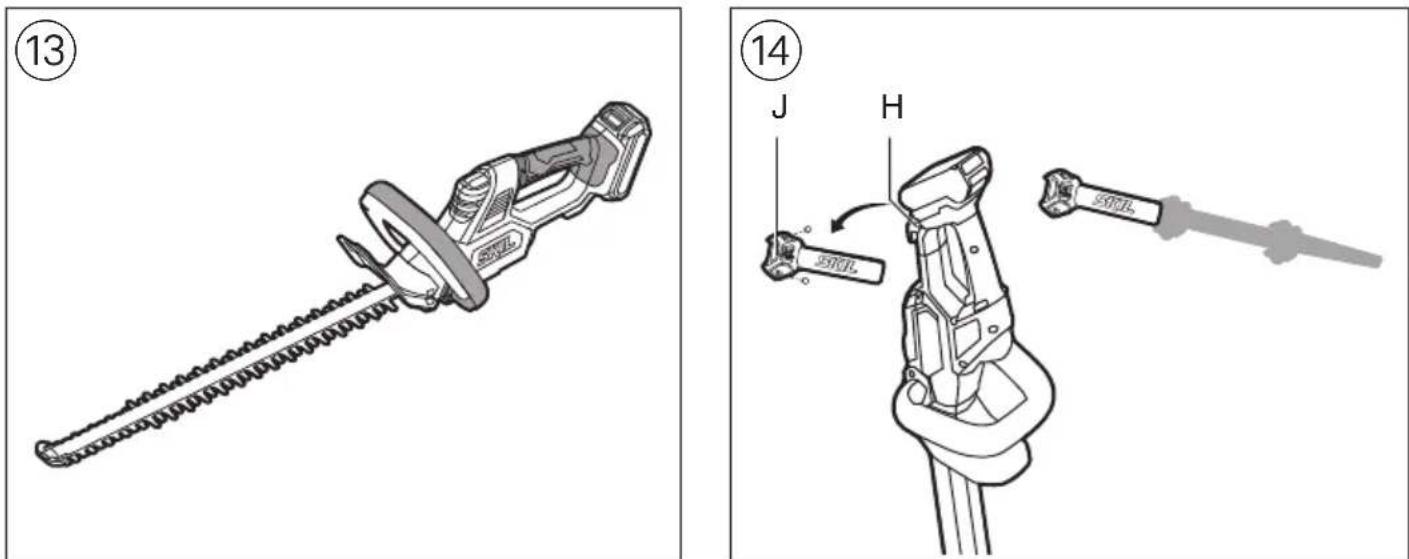

- instale en la pared el carril de almacenamiento J con 2 tornillos (no suministrados), bien sujeto y horizontalmente nivelado - haga uso de la cubierta de las hojas K al guardar la herramienta - antes de guardar la herramienta, limpie las hojas de corte con un trapo empapado en aceite para impedir la corrosión

• Si a pesar de los esmerados procesos de fabricación y control, la herramienta llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas SKIL - envíe la herramienta sin desmontar junto con una prueba de su compra a su distribuidor o a la estación de servicio más cercana de SKIL (los nombres así como el despiece de piezas de la herramienta guran en www.skil.com)

• Tenga presente que los daños debidos a sobrecargas o al manejo inadecuado del producto serán excluidos de la garantía (consulte las condiciones de garantía de SKIL en www.skil.com o consulte a su distribuidor)

RESOLUCIÓN DE PROBLEMAS

• El siguiente listado indica síntomas de problemas, causas posibles y acciones correctoras (si no permite la identicación y la corrección del problema, póngase en contacto con su distribuidor o su centro de asistencia) ! en caso de producirse una avería eléctrica o mecánica, apague inmediatamente la herramienta y extraiga la batería

El motor no arranca o se detiene repentinamente - batería descargada -> cargue la batería - batería caliente -> espere a que se enfríe la batería - hojas de corte atascadas -> retire el material atascado - avería interna -> póngase en contacto con distribuidor/ centro de asistencia

La herramienta funciona de forma intermitente - interruptor de encendido/apagado defectuoso -> póngase en contacto con distribuidor/centro de asistencia - cableado interno defectuoso -> póngase en contacto con distribuidor/centro de asistencia - impulsor bloqueado por un objeto extraño -> elimine el obstáculo

El motor funciona pero las hojas permanecen paradas - avería interna -> póngase en contacto con distribuidor/ centro de asistencia

Hojas de corte calientes - hojas de corte desaladas -> ale las hojas - hojas de corte melladas -> inspeccione las hojas de corte - fricción excesiva debido a la falta de lubricante -> lubrique las hojas AMBIENTE
