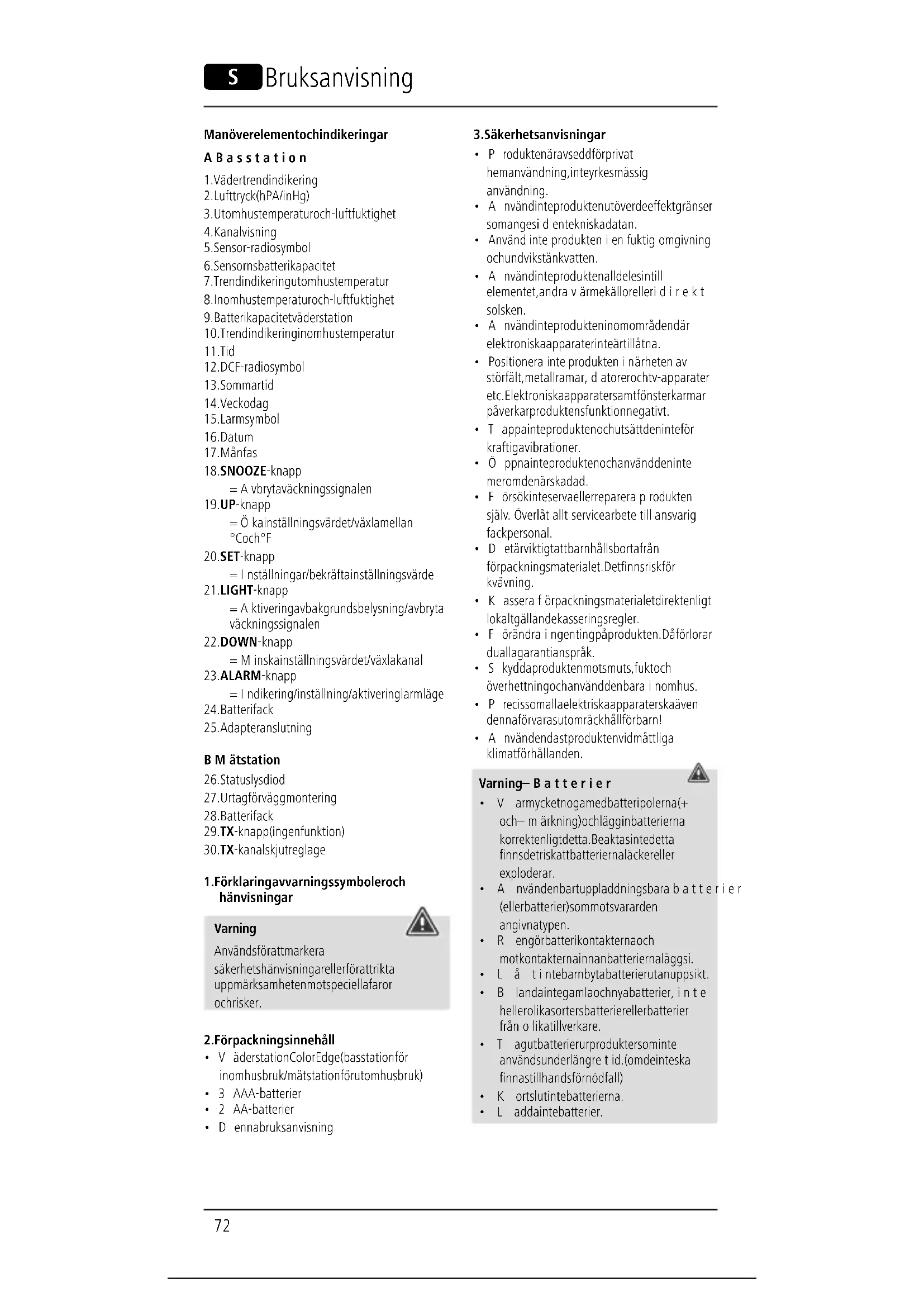

BRUKSANVISNING Color Edge HAMA

3. Utomhustemperatur och -luftfuktighet

8. Inomhustemperatur och -luftfuktighet

=Avbryta väckningssignalen

=Öka inställningsvärdet/växla mellan °C och °F

=Inställningar/bekräfta inställningsvärde

=Aktivering av bakgrundsbelysning/avbryta väckningssignalen

=Minska inställningsvärdet/växla kanal

=Indikering/inställning/aktivering larmläge

27. Urtag för väggmontering

1. Förklaring av varningssymboler och

hänvisningar Varning Används för att markera säkerhetshänvisningar eller för att rikta uppmärksamheten mot speciella faror och risker.

2. Förpackningsinnehåll

• Väderstation Color Edge (basstation för inomhusbruk/mätstation för utomhusbruk)

• Produkten är avsedd för privat hemanvändning, inte yrkesmässig användning.

• Använd inte produkten utöver de effektgränser som anges iden tekniska datan.

• Använd inte produkten ienfuktig omgivning och undvik stänkvatten.

• Använd inte produkten alldeles intill elementet, andravärmekällor eller idirekt solsken.

• Använd inte produkten inom områden där elektroniska apparater inte är tillåtna.

• Positionerainte produkten inärheten av störfält, metallramar,datorer och tv-apparater etc. Elektroniska apparater samt fönsterkarmar påverkar produktens funktion negativt.

• Tappa inte produkten och utsätt den inte för kraftiga vibrationer.

• Öppna inte produkten och använd den inte mer om den är skadad.

• Försök inte serva eller repareraprodukten själv.Överlåtallt servicearbete till ansvarig fackpersonal.

• Det är viktigt att barn hålls borta från förpackningsmaterialet. Det nns risk för kvävning.

• Kasseraförpackningsmaterialet direkt enligt lokalt gällande kasseringsregler.

• Förändraingenting på produkten. Då förlorar du alla garantianspråk.

• Skydda produkten mot smuts, fukt och överhettning och använd den barainomhus.

• Precis som alla elektriska apparater ska även denna förvaras utom räckhåll för barn!

• Använd endast produkten vid måttliga klimatförhållanden. Varning –Batterier

• Var mycket noga med batteripolerna (+ och –märkning) och lägg in batterierna korrekt enligt detta. Beaktas inte detta nns det risk att batterierna läcker eller exploderar.

• Använd enbart uppladdningsbarabatterier (eller batterier) som motsvarar den angivna typen.

• Rengör batterikontakterna och motkontakterna innan batterierna läggs i.

• Låtinte barn byta batterier utan uppsikt.

• Blanda inte gamla och nya batterier,inte heller olika sorters batterier eller batterier frånolika tillverkare.

• Tag ut batterier ur produkter som inte används under längretid. (om de inte ska nnas till hands för nödfall)

• Kortslut inte batterierna.

• Ladda inte batterier. S Bruksanvisning73

• Förvarabatterier utom räckhåll för barn.

• Öppna, skada eller förtär aldrig batterier och släng dem inte inaturen. De kan innehålla giftiga tungmetaller som är skadliga för miljön.

• Förbrukade batterier ska tas ut ur produkten direkt och kasseras.

• Förvara, ladda eller använd inte vid extrema temperaturer och extremt lågt lufttryck (t.ex. på hög höjd).

4.1 Sätta ibatterier

Hänvisning Tänk på att inför idrifttagningen först sätta in batterierna imätstationen och därefter i basstationen. Mätstation

• Öppna batterifacket (28) och ta bort kontaktspärren.

• Stäng sedan locket till batterifacket.

• Statusdioden lyser. Basstation

• Öppna batterifacket (24) och ta bort kontaktspärren.

• Tadåut batterierna frånden andra stationen och sätt in dem igen, eller byt dem vid behov. Mätstation

• Byt ut de 2AA-batterierna imätstationen mot 2nya batterier när symbolen visas (bredvid ”OUTDOOR”).

• Öppna batterifacket (28), ta ut och avfallshanteradeförbrukade batterierna och sätt in två nya AA-batterier med polerna åt rätt håll. Stäng sedan locket till batterifacket. Basstation

• Byt ut de treAAA-batterierna ibasstationen mot nya batterier när symbolen visas (bredvid ”INDOOR”).

• Öppna batterifacket (24), ta ut och avfallshanteradeförbrukade batterierna och sätt in trenya AAA-batterier med polerna åt rätt håll. Stäng sedan locket till batterifacket (24).

• Virekommenderar att bas- och mätstationen först placeras på önskade installationsplatser och att alla inställningar görs enligt beskrivningen i 6. Användning.

• Monterainte stationen förrän alla inställningar är korrekt genomförda och en stabil radioförbindelse har upprättats. Hänvisning

• Signalöverföringens räckvidd mellan mät- och basstationen uppgårifri terräng till upp till 30 meter.

• Säkerställ inför monteringen att radioöverföringen inte påverkas genom störsignaler eller hinder som byggnader, träd, fordon, högspänningsledningar och dylikt.

• Mobila enheter inärheten fårinte användas med samma frekvens (433 MHz) för att undvika överföringsproblem.

• Säkerställ inför slutgiltig montering att mottagningen är tillräcklig mellan de önskade installationsplatserna.

• Säkerställ vid montering av mätstationen att denna placeras skyddat mot sol och regn.

• Internationell standardhöjd för mätning av lufttemperaturen uppgårtill 1,25 meter (4 fot) över marken. Varning

• Införskaffa särskilt eller lämpligt monteringsmaterial idetaljhandeln för monteringen på den valda väggen.

• Säkerställ att inte felaktiga eller skadade delar monteras.

• Använd aldrig våld eller extrakraft vid monteringen. Det kan skada produkten.

• Kontrolleraföremonteringen att den valda väggen är lämplig för vikten som ska hängas upp och säkerställ också att det inte nns el-, gas- eller andraledningar och vattenrör iväggen vid monteringsstället.

• Monterainte produkten på platser som personer kan uppehålla sig under.

• Ställ upp basstationen på en jämn yta med hjälp av stativet.

• Mätstationen kan också placeras på en jämn yta utomhus.

• Virekommenderar att mätstationen monteras säkert och fast på en utomhusvägg med hjälp av urtaget (27).74

• Fäst pluggar,skruvar,spikar och dylikt iden avsedda väggen.

• Häng sedan upp bas-/mätstationen idet för ändamålet avsedda urtaget (27).

• När batterierna har satts in söker basstationen automatiskt efter en förbindelse till mätstationen och radiosignalen. Hänvisning

• Under pågående sökningblinkar motsvarandesymboler: anslutningtill mätstation, anslutningtill DCF-signal

• Tryck inte på någraknappar under tiden! Det kan leda till att värdena blir felaktiga och till fel vid överföringen av värdena.

• Under pågående sökning fårbasstationen inte yttas.

• Processen är slutfördnär mätdatan för inomhus- (8) och utomhusområdet (3) visas.

6.2 Grundinställningar och manuella

inställningar Automatisk inställning efter DCF-signal

• När basstationen har startats för första gången och efter lyckad överföring mellan bas- och mätstationen börjar klockan automatiskt att söka efter DCF-signalen. Under sökningen blinkar radiosymbolen . Indikering Sökning efter DCF-signal Blinkande indikering Ingen manuell inmatning är möjlig! Aktiv Fast lysande indikering Klart –signal tas emot Ingen indikering Inaktiv

• Omingen signal tas emot upprepade gånger, tryck på och håll UP-knappen (19) nedtryckt ica3sekunder för att starta en manuell sökning efter DCF-signalen. Radiosymbolen börjar blinka. Hänvisning –Inställning av tid

• Sökningenkan ta upptill 7minuter. Om den misslyckasslocknarradiosymbolen

• Under denna tid kan man istället ställa in tid och datum manuellt. Hänvisning –Inställning av tid

• Klockan fortsätter automatiskt att söka efter DCF-signalen varje dag (mellan 01:00 och 05:00). Om mottagningen lyckas skrivs den manuellt inställda tiden och datumet över. Hänvisning –Sommartid Klockan ställer automatiskt in sig på sommartid. Så länge sommartid är aktiv visas på displayen. Manuella inställningar

• Tryck på och håll SET-knappen (20) nedtryckt ica3sekunder för att göraföljande inställningar efter varandra:

• Enhet för lufttryck (hPaeller inHg)

• Tryck på UP-knappen (19) eller på DOWN- knappen (22) för att välja inställning. Bekräfta inmatningen med SET-knappen (20). Hänvisning –Tidszon

• DCF-signalen kan tas emot på långt håll men motsvarar alltid MEZ, som gäller i Sverige. Observeradärför tidsförskjutningen iländer med annan tidszon.

• Omdubenner dig iMoskva är det tre timmar senaredär än iSverige. Ställ därför in tidszonen +3. Klockan ställer alltid om sig automatiskt till 3timmar senarenär DCF-signalen har tagits emot eller jämfört med den manuellt inställda tiden. Väckarklocka

• Tryck på och håll ALARM-knappen (23) nedtryckt ica3sekunder för att ställa in väckningstiden för visat larm. Timindikeringen börjar blinka.

• Tryck på UP-knappen (19) eller på DOWN-knappen (22) för att välja timmar för väckningstiden och bekräfta valet med ALARM-knappen (23). Minutindikeringen börjar blinka.

• Gör likadant med minuter för väckningstiden.

• Tryck en gång på ALARM-knappen (23) för att visa väckningstiden. Tryck en gång till på ALARM-knappen (23) för att aktiveralarmet.

• Tryck på ALARM-knappen (23) en tredje gång för att inaktiveralarmet.

• När väckarklockan gårigång blinkar larmsymbolen och man hör en väckningssignal.

• Tryck på UP (19), DOWN (22), SET (20) eller ALARM (23) för att stänga av larmet.75 Hänvisning –Snoozefunktion

• Tryck närväckningssignalenhörs på SNOOZE-knap pen(18)eller på LIGHT -knappen(21)för att akti vera snoozefunktionen. börjar blinkapå displayen.Väckningssignalen avbrytsi10 minuteroch börjar sedan höras igen.

• Tryck på UP (19), DOWN (22), SET (20) eller ALARM (23) för att stänga av snoozefunktionen och därmed larmet. Temperatur (Celsius/Fahrenheit)

• Tryck på UP-knappen (19) för att växla mellan att visa temperaturen i°Celler °F.

• Väderstationen anger en tendens för hur inom- och utomhustemperaturen troligtvis utvecklas under de kommande timmarna. Indikering Tendens Stigande Konstant Fallande Lufttryck (hPA/inHg) Hänvisning Precis som för alla mätvärden omfattas lufttrycket av en viss mättolerans.

• Tryck på och håll SET-knappen (20) nedtryckt tills tiden börjar blinka.

• Tryck upprepade gånger på SET-knappen (20) tills hPAeller inHG visas.

• Tryck på UP-knappen (19) eller på DOWN- knappen (22) för att ändraenheten till inHG eller hPA.

• Väderstationen anger en tendens för hur lufttrycket ungefär beter sig vid tidpunkten.

6.3 Vädertrendindikering

• Utifråndeatmosfäriska förändringarna av lufttrycket och den sparade datan kan basstationen ge uppgifter om väderprognosen för de kommande 12 till 24 timmarna. Hänvisning –Vädertrendindikering Under de första timmarna som enheten är igång kan man inte få någon väderleksrapport på grund av databrist, och den sparas först efter hand som enheten är idrift. Vädertrendindikeringen och det aktuella vädret visas med hjälp av fyraolika symboler (1): Symbol Väder Soligt Lätt molnighet Mulet Regn

Basstationen visar det aktuella dygnets månfas med hjälp av följande symboler: Nymåne Fullmåne Tilltagande måne Avtagande fullmåne Halvmåne (första kvarteret) Halvmåne (sista kvarteret) Tilltagande halvmåne Avtagande måne

6.5 Bakgrundsbelysning

• Tryck på SNOOZE/LIGHT-knappen (18) eller på LIGHT-knappen (21) ibatteridrift för att belysa displayen ica10sekunder.

• Genom att trycka upprepade gånger på SNOOZE-(18) eller på LIGHT-knappen (21) inätdrift kan belysningens ljusstyrka bestämmas och belysningen stängas av. Hänvisning –Kontinuerlig bakgrundsbelysning Kontinuerlig belysning av displayen är bara möjlig när basstationen drivs via nätadaptern “00137330” (mer information nns på www.hama.com). Nätadaptern ingårinte i leveransen.

7. Service och skötsel

Använd baraenluddfri, lätt fuktad trasa till produktens rengöring och använd inga aggressiva rengöringsmedel. Varnoga med att det inte tränger in vatten iprodukten. Doppa aldrig ner väderstationen eller sensorn ivatten. Undvik stänkvatten.76

8. Garantifriskrivning

Hama GmbH &CoKG övertar ingen form av ansvar eller garanti för skador som beror på olämplig installation, montering och olämplig produktanvändning eller på att bruksanvisningen och/eller säkerhetshänvisningarna inte följs.

Basstation Messstation Strömförsörjning 4,5 V 3xAAA batteri 3,0 V 2xAAbatteri Vid utomhustemperaturer på under 0°C/ 32°F rekommenderas litiumbatterier av typen AA för utomhussensorerna. Extraförsörjning via nätadapter “00137330” möjlig: Output 4,5 V, minst 100 mA Mätområde Temperatur 0°C –50°C 32°F –122°F -40°C –+60°C -40°F -+140°F Mätområde Luftfuktighet 20 -99% 20 –99% DCF-radioklocka Ja Nej Väckningsfunktion Ja Nej Max. antal mätstationer

10. Försäkran om överensstämmelse

Härmed försäkrar Hama GmbH &CoKG, attdenna typ av radioutrustning [00186312] överensstämmer med direktiv 2014/53/EU.Den fullständiga texten tillEU-försäkran om överensstämmelse nns på följande webbadress: www.hama.com->00186312->Downloads Maximala radiofrekvenseffekt 4,487 µW77 Käyttöelementit ja näytöt APerusasema
