BRUKSANVISNING One maxi EBD Bobike

I. Öppnings- och klämback

I1. Hakknapp J. Rött säkerhetsanslutningsdon M. Spårbarhetsinformation N. Insexnyckel nr. 5 Monteringssystem för Ram (1P) H. Monteringsbas för stolen H1. 4 st. skruvar H2. 4 st. metallklämmor H3. 2 st. skruvar H4. Isättningsöppning för metallskyddssystemet K. Metallfäste K1. 4 st. skruvar K2. Främre monteringsblock K3. Blockknapp K4. Bakre monteringsplatta i metall L. Stödram i metall L1. Klämmornas begränsare Bärare Monteringssystem (E-BD) H. Monteringsbas för stolen H1. 4 st. skruvar H2. 4 st. metallklämmor H3. 2 st. skruvar H4. Isättningsöppning för metallskyddssystemet

• Denna barnsits för cykel får inte monteras på hopfällbara cyklar.

• Denna barnsits för cykel får inte användas på EPAC / Pedelecs över 25 km/h (15,5 mph).

• Denna barnsits för cykel får ej monteras på cyklar med bakre stötdämpare.

• Denna barnsits för cykel får inte monteras på motorfordon som mopeder och scootrar.

• Denna barnsits för cykel är endast lämplig för barn med en maximal vikt på 22 kg och en maximal längd på 110 cm (rekommenderad ålder från 9 månader upp till 6 år - med vikt och längd som avgörande variabler).

• Den totala vikten av cyklisten och barnet som skjutsas får inte överskrida cykelns maximalt tillåtna lastvikt. Information om maxvikten går att finna i cykelns bruksanvisning. Du kan också kontakta tillverkaren för att få veta mera.

• Barnsitsen får endast monteras på en cykel som är lämplig för detta slags extravikt. Läs bruksanvisningen som medföljde din cykel.

• Barnsitsens läge måste justeras så att cyklisten inte vidrör sitsen med fötterna i rörelse.

• Det är mycket viktigt att justera sätet och dess delar korrekt för att uppnå optimal bekvämlighet och säkerhet för barnet. Det är också viktigt att sätet inte lutar framåt så att barnet inte tenderar att glida ur sitsen. Det är också viktigt att ryggstödet lutar något bakåt.

• Kontrollera att cykelns alla delar fungerar korrekt med barnsitsen monterad.

• Kontrollera cykelns bruksanvisning. Om du har några frågor om hur barnsitsen ska monteras på just din cykel, kontakta cykeltillverkaren för mer information. Specifika instruktioner för montering av sitsen på cykelramen (1P)

• Denna barnsits för cykel kan monteras på cyklar med rund eller oval ram vars diameter är mellan Ø28 och Ø40 mm.

• Barnsitsen kan monteras på cyklar med 26” och 28” däck. Specifika instruktioner för montering av sitsen på cykelns bagagehållare (E-BD)

• Barnstolen ska appliceras på en bärare med en lastkapacitet på 27 kg, enligt EN ISO 11243:2016 standarden.

• Den maximala vikten som appliceras på bäraren får inte överstiga 27kg, enligt EN ISO 11243:2016 standarden.

• Av säkerhetsskäl ska denna sits endast monteras på pakethållare som överensstämmer med EN ISO 11243:2016 – 120 till 175 mm.

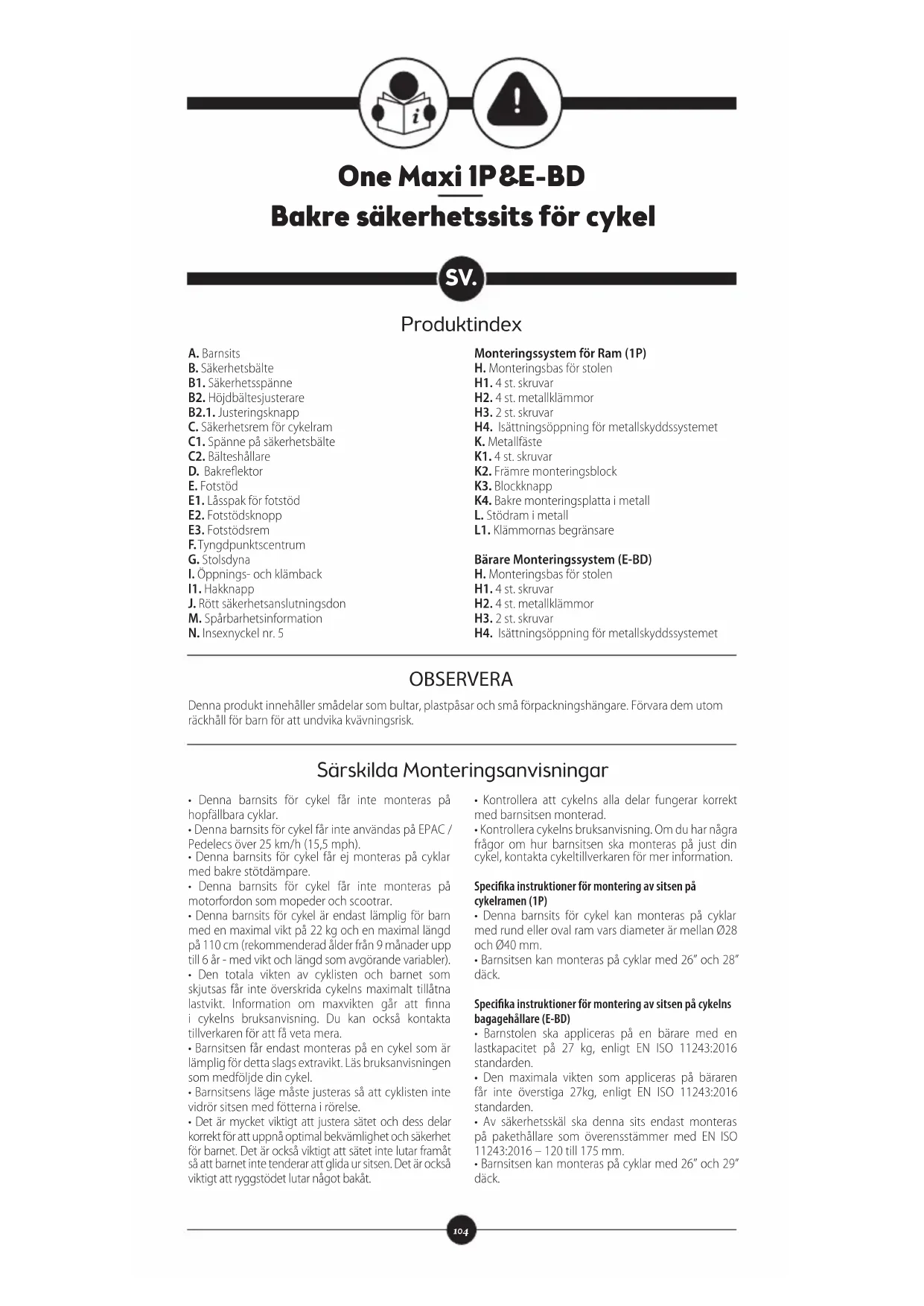

• Barnsitsen kan monteras på cyklar med 26” och 29” däck. Produktindex Särskilda Monteringsanvisningar One Maxi 1P&E-BD Bakre säkerhetssits för cykel Denna produkt innehåller smådelar som bultar, plastpåsar och små förpackningshängare. Förvara dem utom räckhåll för barn för att undvika kvävningsrisk. OBSERVERA105

1. Ta bort metalliska fästet (K) från den metalliska

stödstången (L). För att göra det, bör du trycka på klämknappen (K3) och dra den metalliska stödstången (L) uppåt samtidigt.

2. Ta bort skruvarna (K1) på metallfästet (K) med

insexnyckeln NV 5 (N).

3. Den korrekta positioneringen av den metalliska

hållaren (K) är extremt viktig. Se till att den placeras i cykelramen enligt bilden - framifrån och monterad på sätesröret och aldrig monterad på sadelstolpen. Placera kroppen av det främre fästblocket (K2) på cykelramen framifrån. Sätt fyra skruvar (K1) i blocket för att dra åt den bakre metallmonteringsplattan (K4). Dra åt skruvarna, med nyckel (N), så att klämman är säkrad, men inte helt åtdraget så att, om det behövs, kan du justera höjden senare. Observera dock att det bör vara tätt för att göra det lättare att fullborda nästa steg. Du måste dra åt de fyra skruvarna diagonalt och stegvis.

4. För in metallstödramens ändar (L) i hålen i

metallfästet (K) tills du hör ett klick (vilket anger att stödramen har låsts fast) och tills mittknappen (K3) är i nivå med slangklämmans utsida. Centrera och justera metallstödstången (L) på en höjd ovanför bakhjulet, så att senare, när du lägger vikten på barnet, inte barnstolen inte rör ratten. Notera att den metallstödstången (L) bör placeras på högst 10 cm bort från hjulet. Använd aldrig metallstödstången (L) för att bära andra laster än denna barnsits, såsom anges i denna bruksanvisning.

5. Tryck käftknappen (I1) nedåt och dra utåt för att

låsa upp basen (H). Dra basen (H) utåt för att lossa den från sitsen (A).

6. Frigörandet av metallklämmorna (H2) är

nödvändigt. För att uppnå detta, använd insexnyckel nrº5 (N) för att endast lätta på tvärskruvarna (H1). Lätta sedan även på skruvarna (H3).

7. Se till att basen (H) är centrerad diagonalt och

vertikalt på den metalliska stödstången (L). Om basen förskjuts under åtdragningen, centrera den igen för att bibehålla korrekt inriktning. Korrekt centrering av basen är avgörande för barns/vuxnas säkerhet. Se till att de främre metallklämmorna (H2), nära Bobike-logotypen, är placerade mellan de angivna utrymmesbegränsarna (L1) som indikeras av pilen i Quick-Guide-bilden. Placera inte de främre metallklämmorna (H2) utanför detta område och observera att sitsen ska installeras så nära sadeln som möjligt. Medan du säkerställer att sätet är i linje med stödstången (L), börja med att dra åt de två skruvarna (H3) med ett vridmoment på 2 N.m. Dra sedan åt de fyra skruvarna (H1) i ett kryssmönster med insexnyckeln (N). Använd tillräckligt vridmoment 6 N.m för att säkert fästa basen på stödstången (L).

8. Observera att barnets/den vuxnes säkerhet

är av yttersta vikt när du följer detta steg. Håll i säkerhetsbältet (C). Se till att du först sätter in den röda metallkopplingsenheten (J) i motsvarande spår (H4) på basen (H) nära Bobike-logotypen. Dra sedan sitsen nedåt ordentligt så att klorna (I) kopplas helt till basen (H). När du gör detta korrekt kommer du att höra 2 klick. För att säkerställa att sitsen är korrekt och säkert ansluten vid båda punkterna - (H4) och (I), tryck sitsen ordentligt framåt och dra den ordentligt bakåt för att se till att anslutningen lyckades. Båda åtgärdspunkterna (I1) och (J) är röda för din kännedom.

9. Barnsitsen har ett tyngdpunktscentrum (F) (inristat

på barnsitsen) som måste placeras framför bakhjulets axel. Om det placeras bakom axeln, får avståndet inte överstiga 10 cm. Var också extra noga när du positionerar sitsen så att cyklisten inte kommer åt barnsitsen med fötterna vid cykling. Obs: Enligt den tyska trafiklagen StVZO får cykelsitsar endast placeras så att 2/3-delar av sitsens djup eller sitsens tyngdpunkt befinner sig mellan cykelns fram- och bakaxlar.

10. Efter justering av sätets höjd och position (A),

dra åt metallfästet (K) för hand med insexnyckeln (N) för att säkerställa att det inte kan röra sig. Du måste handdra åt skruvarna (K1) diagonalt, med samma kraft och i steg, med ett vridmoment på 8 N.m.

11. Skaka sitsen (A) och tryck framåt och dra bakåt för

att kontrollera att alla monteringssystem är ordentligt fastsatta och att sitsen sitter ordentligt fast i dem alla. Att utföra denna kontroll är av yttersta vikt för både cyklistens och barnets säkerhet.

12. Börja öppna spännet på säkerhetsbältet (C1)

och dra det runt cykelramen. Justera bältet under spänning enligt bilden. Se till att den återstående lösa bältesdelen inte berör hjulet och dra den genom bälteshållaren (C2). Detta steg är oerhört viktigt för barnets och cyklistens säkerhet. Specifika Instruktioner för Montering av Sitsen på Cykelramen (1P)

1. Tryck käftknappen (I1) nedåt och dra utåt för att

låsa upp basen (H). Dra basen (H) utåt för att lossa den från sitsen (A).

2. Frigörandet av metallklämmorna (H2) är

nödvändigt. För att uppnå detta, använd insexnyckel nrº5 (N) för att endast lätta på tvärskruvarna (H1). Lätta sedan även på skruvarna (H3).

3. Se till att basen är centrerad på bagagehållaren.

Om basen förskjuts under åtdragningen, centrera den igen för att bibehålla korrekt inriktning. Medan du säkerställer att basen är centrerad på bagagehållaren börjar du med att dra åt de två skruvarna (H3) med ett vridmoment på 2 N.m. Dra sedan åt de fyra skruvarna (H1) i ett kryssmönster med insexnyckeln (N). Använd tillräckligt vridmoment 6 N.m för att säkert fästa basen på bagagehållaren.

4. Observera att barnets/den vuxnes säkerhet

är av yttersta vikt när du följer detta steg. Håll i säkerhetsbältet (C). Se till att du först sätter in den röda metallkopplingsenheten (J) i motsvarande spår (H4) på basen (H) nära Bobike-logotypen. Dra sedan sitsen nedåt ordentligt så att klorna (I) kopplas helt till basen (H). När du gör detta korrekt kommer du att höra 2 klick. För att säkerställa Specifika Instruktioner för Montering av Sitsen på Cykelns Bagagehållare (E-BD)106 ALTERNATIV A - TA BORT BARNSTOL + BASEN +

1. Lossa säkerhetsbältet (C) för att ta av barnsitsen.

Tryck sedan på blockknappen (K3) i Metallfästet (K) och samtidigt dra Metallstädröret (L) uppåt och tillbaka som visas i bilden. ALTERNATIV B - TA BORT BARNSTOLEN FRÅN BASEN, LÄMNAR STÅNGEN + BASEN KVAR

INSTALLERAD PÅ CYKEL

1. Lossa säkerhetsbältet (C) för att ta av barnsitsen.

2. Tryck på käkarna (I) och dra ut dem båda. Samtidigt

drar du barnstolen uppåt och tillbaka. Hur du Tar Bort din Barnsits Från Cykelramen (1P)

1. För att placera barnet i barnstolen på ett säkert

sätt måste du ställa cykeln på ett platt och hållfast underlag så att den står så stabilt som möjligt. Även om din cykel har ett robust stöd måste du alltid hålla i cykeln när du lyfter i/ur barnet. Du måste bära barnet i famnen och placera det i barnstolen på ett säkert sätt. Det är förbjudet att låta barnet klättra upp på cykeln på egen hand eller använda fotstöden för att komma upp till barnstolen. För att placera barnet i sitsen, dra först ut säkerhetsbältet (B), tryck på justeringsknappen (B2.1) för bälteshaken (B2) och dra den uppåt - det gör det lättare att sätta barnet i sitsen. Öppna sedan säkerhetsspännet (B1) genom att trycka på knappen för säkerhetslåset. När du har lossat spännet lossar du båda sidorna genom att skjuta den ena uppåt och den andra nedåt. Sätt barnet i sätet, placera axelremmarna och anslut sedan genom att skjuta ihop de två delarna av spännet och stäng säkerhetsspännet. Innan du fäster spännet, se till att båda sidorna är ordentligt anslutna. Stäng säkerhetsspännet, justera bälteslängden med hjälp av bandjusteringarna så att ditt barn är säkert fastspänt. Innan du börjar cykla, kontrollera alltid att barnet är fastspänt och att bältet är tätt men inte så hårt att det skadar barnet. Beroende på barnets tillväxt, dess aktuella längd och vikt kan du justera höjden på säkerhetsbältet på den övre bältesjusteraren (B2) genom att dra remmarna upp eller ner tills du når önskad storlek.

2. Justera fotstödets höjd efter barnets storlek. För att

göra detta, lyft fotstödets låsspak (E1) och flytta den upp eller ned till önskad höjd. När spaken sitter på rätt höjd, fäll ned spaken (E1) så att den låses i rätt läge.

3. För att ta bort fotstödets band (E3), lyft det något

uppåt så att det lossnar från fotstödsknoppen (E2) och dra uppåt så att det frigörs från fotstödets skåra. För sedan platsbandets tunna ände genom hålet i fotstödet såsom visas på bilden. När bandet är korrekt placerat är det lätt att justera det uppåt eller nedåt beroende på barnets fotstorlek. Tryck sedan fast ett av bandets hål över fotstödsknoppen. Om du vill ta bort remmen (E3) vrider du den lätt för att lossa den från fotstödet (E2). Så här placerar och spänner du fast barnet i barnstolen på ett säkert sät att sitsen är korrekt och säkert ansluten vid båda punkterna - (H4) och (I), tryck sitsen ordentligt framåt och dra den ordentligt bakåt för att se till att anslutningen lyckades. Båda åtgärdspunkterna (I1) och (J) är röda för din kännedom.

5. Barnsitsen har ett tyngdpunktscentrum (F) (inristat

på barnsitsen) som måste placeras framför bakhjulets axel. Om det placeras bakom axeln, får avståndet inte överstiga 10 cm. Var också extra noga när du positionerar sitsen så att cyklisten inte kommer åt barnsitsen med fötterna vid cykling. Obs: Enligt den tyska trafiklagen StVZO får cykelsitsar endast placeras så att 2/3-delar av sitsens djup eller sitsens tyngdpunkt befinner sig mellan cykelns fram- och bakaxlar.

6. Skaka sitsen (A) och tryck framåt och dra bakåt för

att kontrollera att alla monteringssystem är ordentligt fastsatta och att sitsen sitter ordentligt fast i dem alla. Att utföra denna kontroll är av yttersta vikt för både cyklistens och barnets säkerhet.

7. Börja öppna spännet på säkerhetsbältet (C1)

och dra det runt cykelramen. Justera bältet under spänning enligt bilden. Se till att den återstående lösa bältesdelen inte berör hjulet och dra den genom bälteshållaren (C2). Detta steg är oerhört viktigt för barnets och cyklistens säkerhet.

1. Tryck på knappen för att låsa upp hänglåset. Ange

och spara din nya kod samtidigt som du trycker på knappen. Stäng hänglåset. Ändra numreringen för att dölja din nya kod. För att låsa upp hänglåset anger du bara din nya kod igen och trycker sedan på knappen. Se till att hänglåset alltid hålls undan. Obs: Låset ska endast användas när cykeln är parkerad och inte användas som stöldskydd. Se till att hänglåset

1. Lossa säkerhetsbältet (C) för att ta av barnsitsen.

förvaras på en säker plats, utom räckhåll för barn, för att förhindra eventuell strypningsrisk. Förvara hänglåset nära och under uppsikt av en vuxen när det används, t.ex. genom att fästa det i en bältesögla eller förvara det i en säker ficka. Om du följer dessa tekniska åtgärder kan du minska risken för strypning och se till att hänglåset används på ett säkert och ansvarsfullt sätt.

2. Tryck på käkarna (I) och dra ut dem båda. Samtidigt

drar du barnstolen uppåt och tillbaka. Hur du ställer in ditt Bobike hänglås Hur du Tar Bort din Barnsits Från en Pakethållare (E-BD)107 Se till att du har följt och uppfyllt alla de instruktioner som ges. I så fall är barnsitsen färdig att användas. DET ÄR OBLIGATORISKT ATT LÄSA FÖLJANDE KAPITEL med säkerhetsföreskrifter om hur du använder din barnsits. Observera

• Ta bort de icke-säkerhetsrelaterade klistermärkena från cykelbarnstolen före användning.

• Cyklisten måste vara minst 16 år gammal.

• Kontrollera vilka lagar och bestämmelser som gäller i ditt land för att skjutsa barn i sitsar som är monterade på cyklar.

• Använd barnsitsen endast för barn som kan sitta utan hjälp under en längre tid eller åtminstone så länge cykelturen varar.

• Kör inte ett barn som är mindre än nio månader gammalt i denna barnsits. För att vara passagerare, måste barnet kunna sitta upp rakt med huvudet upprätt, medan det bär cykelhjälm. En läkare bör tillfrågas om barnets storlek är tveksam.

• Säkerställ att barnets längd och vikt inte överskrider barnsitsens maxkapacitet, och kontrollera detta med jämna mellanrum. Innan du använder barnsitsen, kontrollera barnets vikt. Barnsitsen ska under inga omständigheter användas till att skjutsa ett barn vars vikt överskrider maxgränsen.

• Kontrollera regelbundet att barnets vikt och höjd inte överstiger maximal tillåten last för barnsitsen.

• Försäkra dig om att ingen del av barnets kropp eller kläder kan komma i kontakt med sitsens eller cykelns rörliga delar. Kom ihåg att upprepa denna kontroll medan barnet växer.

• Du måste skydda eventuella vassa föremål på cykeln som barnet skulle kunna nå (t.ex slitna kablar).

• Ett hjulskydd är obligatoriskt för att förhindra att barnet sticker in sina fötter eller händer mellan ekrarna. Det är obligatoriskt att använda skydd under sadeln eller en sadel vars ädring är inkapslad. Se till att barnet inte kan komma åt bromsarna, i syfte att undvika olyckor. Dessa inställningar bör justeras allt eftersom barnet växer.

• Täck eventuella frilagda bakre sadelädrar.

• När barnsitsen ej är i bruk, knäpp midjespännet i säkerhetsselen för att hindra remmarna från att dingla och komma i kontakt med någon rörlig del av cykeln, såsom hjul, bromsar m.m. eftersom detta kan utgöra en risk för cyklisten.

• Spänn fast barnet på barnsitsen och se till att alla säkerhetsbälten och remmar är ordenligt åtdragna, men utan att det blir obekvämt för barnet.

• Kontrollera säkerhetsbältet regelbundet.

• Använd alltid alla remmar och säkerhetsbälten för att säkerställa att barnet sitter säkert i sitsen.

• Sätt på barnet kläder lämpliga för väderleken.

• Barn i sitsen måste vara varmare klädda än cykelförare och ska skyddas från regn.

• Ta av sitsen när cykeln transporteras med bil (på bilens utsida). Luftturbulensen kan skada sitsen eller lösgöra fästena till cykeln, vilket kan leda till en olycka.

• Den person som placerar barnet i sitsen på cykeln ska vara noga med att tillse tillräcklig stabilitet/balans.

• Säkerställ att barn har på sig en lämplig hjälm som uppfyller kraven i standard EN 1078:2012+A1:2012 när de åker i barnsitsen. Att inte använda hjälm ökar exponentiellt risken för dödsfall, långvarig invaliditet, huvudtrauma eller andra skador. Som tillverkare av cykelsäten bryr vi oss om passagerarnas säkerhet, så vi rekommenderar starkt att barn och alla passagerare bär korrekt monterade och fastsatta cykelhjälmar.

• Sitsen och dynan kan bli heta om de lämnas länge i solen. Se till att de inte är för varma när barnet sätts i sitsen.

• Denna barnsist är inte lämplig för användning under idrottsaktiviteter, eller under extrema förhållanden enligt exempel: enduro, tuff mountainbike, stora väghål, hopp och off-road vägar.

• När du cyklar för första gången med sitsen monterad - provkör cykeln i en säker/tyst miljö innan du cyklar på vägar. Särskilda Bruksanvisningar VARNING: Fäst inte något extra bagage på barnstolen. Om du har extra bagage får cykelns lastkapacitet inte överskridas och vi rekommenderar att bagaget placeras på framsidan av cykeln. VARNING: Ändra inte barnsitsen. VARNING: Cykeln kan bete sig annorlunda med ett barn i barnstolen, särskilt när det gäller balans, styrning och bromsning. VARNING: Ställ aldrig ifrån dig cykeln med ett barn i barnsitsen. VARNING: Anvand inte cykelsitsen om nagon av dess delar ar trasig eller uppvisar materialforsamringar. VARNINGAR108 VARNING: Kontrollera alltid barnstolens yttre temperatur innan användning. VARNING: Denna barnsits är inte lämplig för användning under sportaktiviteter. VARNING: Se alltid till det finns stöd för barnets huvud i tillbakalutat läge. VARNING: Extra säkerhetsanordningar ska alltid sättas fast. VARNING (E-BD): Sätet får inte användas som bagagebärare och får inte bära någon annan last än den som anges i denna manual: ett barn. VARNING (E-BD): Placera aldrig de elastiska banden som ursprungligen fanns i bäraren på sätet, eller placerade bakom den, eftersom det kontinuerliga trycket som utövas av dessa elastiska band kan skada barnstolens fästsystem och äventyra barnet och cyklisten. VARNINGAR Garanti 3 ÅRS GARANTI: Gäller alla mekaniska komponenter endast vid fabrikationsfel. Registrera din produkt på www.bobike.com. + 1 EXTRA GARANTIÅR: Registrera din barnsits på www.bobike.com och få ett extra garantiår. Viktigt: Du behöver registrera sitsen inom 2 månader efter inköpsdatum för att få Bobike Extra Year-garanti. GARANTIANSPRÅK För att få garantiservice måste du visa upp det ursprungliga inköpskvittot. För objekt som returneras utan kvitto antas garantin ha börjat på tillverkningsdatumet. Alla garantier är ogiltiga om produkten är skadad på grund av användarens krock, felaktiga användning eller systemförändringar, eller om den har använts på annat felaktigt sätt, i strid med denna bruksanvisning. För att vara säker på att ha all enkel information för att göra ett eventuellt anspråk på garantin, måste du behålla information från etiketten med spårbarhetsinformation (M). Du kan också skriva upp informationen här. O.F. _____________________ . Datum ___________________ .

• Specifikationer och utformning kan ändras utan föregående meddelande. Kontakta Bobike för eventuella frågor. För att barnsitsen ska fungera bra och för att förhindra olyckor bör följande uppmärksammas:

• Kontrollera regelbundet barnsitsens fästanordning på cykeln, så att allt är i perfekt skick.

• Kontrollera också att alla delar fungerar korrekt. Använd inte barnsitsen om någon del är trasig. Skadade delar ska bytas ut. Om du behöver ersätta några komponenter ska du besöka en cykelbutik som är auktoriserad återförsäljare för Bobike och införskaffa rätt komponenter för ersättning. Du finner butikerna på webbplatsen: www.bobike.com

• Om du har råkat ut för en olycka med cykeln rekommenderar vi att du byter ut barnsitsen mot en ny, även om den inte har några synliga skador.

• Rengör barnsitsen med tvål och vatten (använd inga slipmedel och inga frätande eller giftiga produkter). Underhåll Om du inte följer denna bruksanvisning så kan det leda till allvarliga skador eller dödsfall för cykelföraren och/eller barn. Bobike kan inte hållas ansvarig för personskador eller skador på produkten som uppstått på grund av felaktig installation, förvaring eller montering (bristande efterlevnad av monteringsinstruktionerna), felaktigt underhåll, felanvändning eller användning som ej följer de tekniska och användarmässiga specifikationerna (bristande respekt av underhålls- och skötselråd), eller som uppstått på grund av förändringar eller reparationer som utförts av dig eller tredje part. Kontakta oss eller din lokala butik om du har frågor så att vi kan hjälpa dig för att garantera din och ditt barns säkerhet när du cyklar med barnsitsen. Observera109 TH.
