Produkttyp	Köksfläkt
Märke	ELICA
Modell	ACUTA
Användning	Sugsversion (extern utblås) eller filterversion (återcirkulation)
Antal hastigheter	3 normala hastigheter + 1 intensiv hastighet (5 minuter)
Belysning	LED, byte av auktoriserad service
Timer	Tillgänglig: 20 min (hastighet 1), 15 min (hastighet 2), 10 min (hastighet 3), 5 min (intensiv)
Filtermättnadsindikator	Ja, för fettfilter och kolfilter
Fettfilter	Metall, rengörs en gång per månad (för hand eller diskmaskin)
Kolfilter	För återcirkulationsversion, byte max var 4:e månad
Minsta avstånd mellan fläkt och spis	65 cm för elektriska spisar, 75 cm för gas eller kombihällar
Strömförsörjning	230 V ~ 50 Hz (enligt märkplåt)
Energiförbrukning	Lågförbrukande LED, 90% besparing jämfört med traditionella lampor
Rengöring	Fuktig trasa med neutralt flytande rengöringsmedel, inga slipmedel eller alkohol
Säkerhet	Koppla ur före underhåll, använd inte utan filter, flambera inte under fläkten
Installation	Väggmontering eller under skåp, kräver kvalificerad tekniker
Luftutloppsdiameter	Övre utlopp B, diameter motsvarande avloppsröret
Standardöverensstämmelse	Europeiska säkerhets- och prestandadirektiv (EN/IEC 60335, etc.)

Vanliga frågor - ACUTA ELICA

Hur rengör jag fläkten?

Använd uteslutande en fuktig trasa med neutralt flytande rengöringsmedel. Använd aldrig slipande verktyg, alkohol eller aggressiva produkter. Rengör regelbundet insidan och utsidan minst en gång per månad.

Hur ofta ska fettfiltret rengöras?

Det metalliska fettfiltret ska rengöras en gång per månad för hand med ett icke-aggressivt rengöringsmedel eller i diskmaskin på låg temperatur och snabbt program.

När ska kolfiltret bytas?

Kolfiltret (för återcirkulationsversion) måste bytas max var 4:e månad. Det kan inte rengöras eller regenereras.

Hur aktiverar jag timern?

Tryck i mer än 2 sekunder på knappen för aktiv hastighet. Tillgängliga tider: 20 min (hastighet 1), 15 min (hastighet 2), 10 min (hastighet 3) och 5 min (intensiv hastighet). Lysdioderna blinkar för bekräftelse.

Vad gör jag om lysdioderna blinkar efter att ha stängt av fläkten?

Om alla hastighets-LED blinkar i 40 sekunder efter avstängning indikerar det att kolfiltret är mättat. Om de lyser konstant är det fettfiltret som är mättat. Rengör eller byt ut filtret och återställ sedan indikatorn.

Vilket är minimiavståndet mellan fläkt och spis?

Avståndet får inte vara mindre än 65 cm för elektriska spisar och 75 cm för gas- eller kombihällar. Följ spistillverkarens instruktioner om de anger ett större avstånd.

Kan jag använda fläkten utan kolfilter i återcirkulationsversion?

Nej, för återcirkulationsversion måste ett kolfilter installeras före drifttagning. Om fläkten levereras utan måste du beställa och montera det.

Hur återställer jag filtermättnadsindikatorn?

Med fläkten igång, tryck på OFF (T2)-knappen i mer än 2 sekunder. Alla lysdioder tänds kort för att bekräfta återställning. Upprepa om båda indikatorerna är aktiva.

Vad gör jag om fläkten inte startar?

Kontrollera först att enheten är ansluten och att säkringen inte har gått. Kontrollera att elinstallationen är korrekt (rätt spänning). Om problemet kvarstår, kontakta auktoriserad service.

Hur byter jag LED-lamporna?

LED-lamporna är inte användarutbytbara. Kontakta ett auktoriserat servicecenter för reservdelar och byte.

BRUKSANVISNING ACUTA ELICA

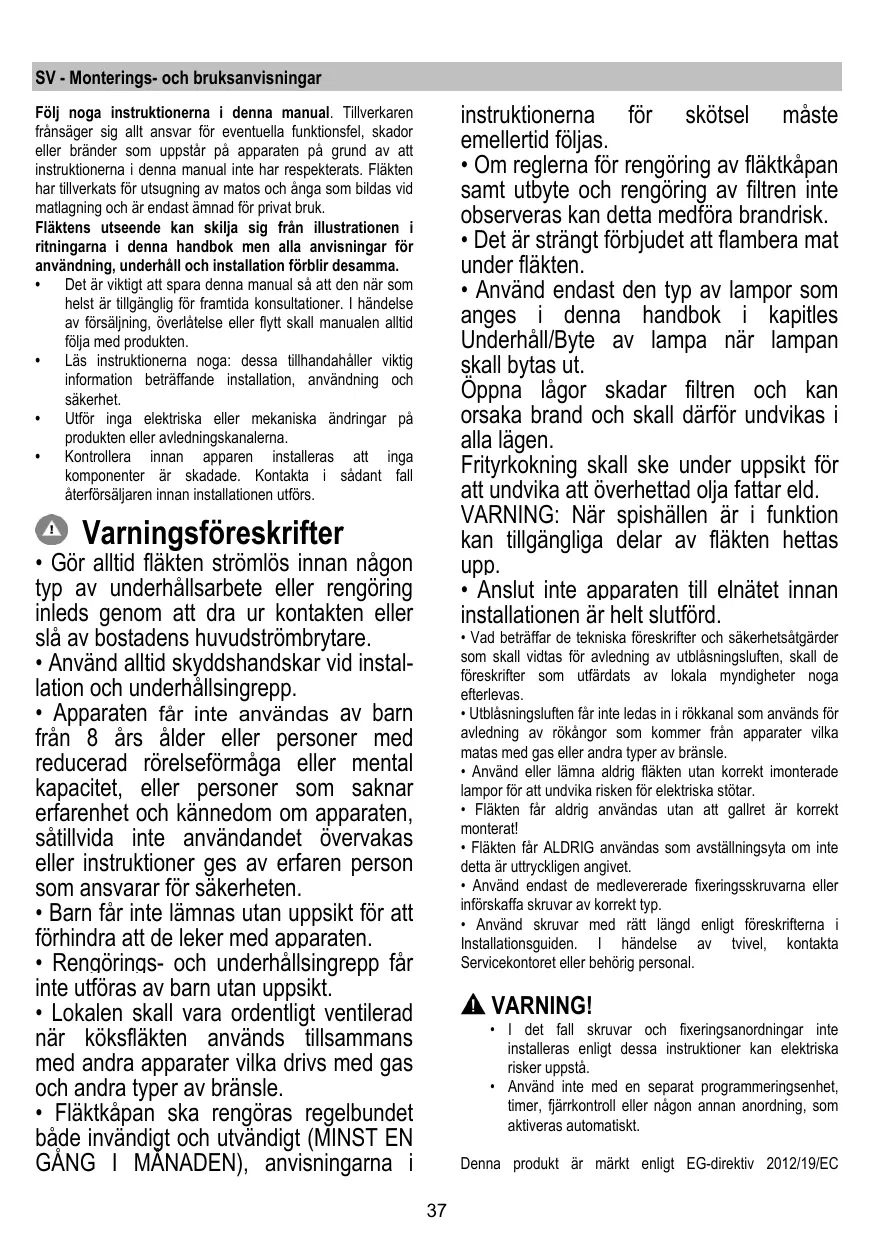

SV Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. - Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle. Fläktkåpan skall rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i

instruktionerna för skötsel måste emellertid följas.

• Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
• Det är strängt förbjudet att flambera mat under fläkten.
• Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampa när lampan skall bytas ut.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd.

Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas. - Utblåsningsluften får inte ledas i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. - Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar. - Fläkten får aldrig användas utan att gallret är korrekt monterat! - Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet. - Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. - Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning som aktiveras automatiskt.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC

beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen – på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manual för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Utsugningsversion

Fläkten är utrustad med ett övre luftutsläpp B för evakuering av matos utomhus (avledningsrör och fixeringsklämmor bifogas inte). Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha SAMMA diameter som luftutsläppet (anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån. Vi avsäger oss därför allt ansvar gällande denna typ av problem.

! Använd så korta rör som möjligt. ! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjar är 90°). ! Undvik stora skillnader i rörets tvärsnittsarea.

Varning! Om fläkten är utrustad med ett kolfilter, skall

detta avlägsnas.

Filterversion

Om en utvändig evakuering av luften inte är möjlig kan fläkten användas som filterversion och en luftavledare F monteras på skorstenen, samtidigt som ett eller flera kolfilter installeras. Matoset och ångorna leds ut i lokalen igen genom det övre gallret H.

Varning! Om fläkten inte är utrustad med ett kolfilter, skall ett sådant beställas och monteras innan fläkten kan sättas i bruk.

Installation

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 65 cm om det är frågan om en elektrisk spis och 75 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter innuti fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats, skall en godkänd växelströmbrytare installeras som garanterar fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

VARNING!

Kontrollera innan fläktens krets ansluts till nätspänningen att den fungererar korrekt och är korrekt monterad.

Montering

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla omständigheter nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpliga för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

Fläkten är konstruerad för att installeras i ett av kökets hörn.

Kontrollera i det fall sidopaneler och/eller sidoskåp förekommer att utrymmet är tillräckligt för installationen av fläkten samt att rörliga komponenter alltid är lättåtkomliga från undersidan.

Funktion

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

Tidsinställd avstängning av fläkten (Lysdioderna blinkar):

Genom att trycka ned tangenten för den utsugningshastighet (effekt) som fungerar för tillfället en andra gång under mer än 2 sekunder aktiveras tidsinställningen av avstängningen av fläkten (OFF).

Följande avstängningstider är disponibla: Utsugningshastighet (effekt) 1: 20 minuter Utsugningshastighet (effekt) 2: 15 minuter Utsugningshastighet (effekt) 3: 10 minuter Intensiv utsugningshastighet (effekt): 5 minuter

Fläkten är utrustad med en funktion som med jämna mellanrum indikerar när filtren är igengrodda och kräver underhåll.

Signal för fettfiltrets mättnad: när fläkten är avstängd (OFF) tänds samtliga lysdioder för utsugningshastigheterna (effekterna) under 40 sekunder.

Signal för det aktiva kolfiltrets mättnad: när fläkten är avstängd (OFF) blinkar samtliga lysdioder för utsugningshastigheterna (effekterna) under 40 sekunder.

Aktivering av det aktiva kolfiltrets signal för mättnad: Vanligtvis är funktionen som signalerar att det aktiva kolfiltret kräver underhåll avaktiverad (OFF). Gör på följande sätt för att aktivera funktionen: stäng av fläkten (OFF) och tryck ned tangenterna T3 och T5 samtidigt under mer än 3 sekunder, lysdioderna L3 och L5 börjar blinka.

Upprepa förfarandet för att avaktivera funktionen. Lysdioderna L3 och L5 börjar lysa med fast sken.

Tryck ned tangenten T2 under mer än 2 sekunder när fläkten är i funktion (ON). Samtliga lysdioder tänds under en kort stund.

OBS: om så krävs skall förfarandet upprepas i det fall båda signalerna (fettfilter och aktivt kolfilter) är aktiverade.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 16-18

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden, med milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 17

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mattas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla förhållanden nödvändigt att ersätta kolfilterpatronen minst var 4:e månad.

Filtret kan INTE rengöras eller återanvändas.

Runda kolfilter

Applicera ett filter på varje sida för att täcka motorfläktens båda skyddsgaller och vrid dem därefter medurs.

Vid nedmontering vrider man filtret moturs.

Byte av lampor

Fig. 19

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upp till 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Kontakta den auktoriserade reservdelsåterförsäljaren vid byte av lampor.

Kolfilter (endast med recirkulering av luften)

Fig. 17
