Tipo de produto	Coifa de cozinha
Marca	ELICA
Modelo	ACUTA
Utilização	Versão aspirante (evacuação externa) ou filtrante (reciclagem interna)
Número de velocidades	3 velocidades normais + 1 velocidade intensiva (5 minutos)
Iluminação	LED, substituição por serviço autorizado
Desligamento temporizado	Disponível: 20 min (velocidade 1), 15 min (velocidade 2), 10 min (velocidade 3), 5 min (intensiva)
Indicador de saturação dos filtros	Sim, para filtro de gordura e filtro de carvão ativado
Filtro antigordura	Metálico, lavável uma vez por mês (mão ou lava-louças)
Filtro de carvão ativado	Para versão de reciclagem, substituir a cada 4 meses no máximo
Distância mínima entre a coifa e o plano de cocção	65 cm para fogões elétricos, 75 cm para gás ou mistos
Alimentação elétrica	230 V ~ 50 Hz (conforme placa de identificação)
Consumo energético	LED de baixo consumo, 90% de economia em relação às lâmpadas tradicionais
Limpeza	Pano úmido com detergente líquido neutro, sem abrasivos nem álcool
Segurança	Desconectar antes da manutenção, não usar sem filtro, não flambar sob a coifa
Instalação	Montagem na parede ou sob armário, necessita de técnico qualificado
Diâmetro de saída de ar	Saída superior B, diâmetro equivalente ao tubo de evacuação
Conformidade com as normas	Diretivas Europeias de segurança e desempenho (EN/IEC 60335, etc.)

Perguntas frequentes - ACUTA ELICA

Como limpar a coifa?

Utilize exclusivamente um pano úmido com um detergente líquido neutro. Nunca use ferramentas abrasivas, álcool ou produtos agressivos. Limpe regularmente o interior e o exterior pelo menos uma vez por mês.

Com que frequência limpar o filtro de gordura?

O filtro antigordura metálico deve ser limpo uma vez por mês à mão com um detergente não agressivo ou na lava-louças em baixa temperatura e ciclo rápido.

Quando substituir o filtro de carvão?

O filtro de carvão ativado (para versão de reciclagem) deve ser substituído a cada 4 meses no máximo. Não pode ser limpo nem regenerado.

Como ativar o desligamento temporizado?

Pressione por mais de 2 segundos na tecla da velocidade ativa. As durações disponíveis são: 20 min (velocidade 1), 15 min (velocidade 2), 10 min (velocidade 3) e 5 min (velocidade intensiva). Os LEDs piscam para confirmar.

O que fazer se os LEDs piscarem após desligar a coifa?

Se todos os LEDs das velocidades piscarem por 40 segundos após o desligamento, isso indica que o filtro de carvão está saturado. Se permanecerem acesos fixamente, é o filtro de gordura que está saturado. Limpe ou substitua o filtro afetado e redefina o indicador.

Qual é a distância mínima entre a coifa e o fogão?

A distância não deve ser inferior a 65 cm para fogões elétricos e 75 cm para fogões a gás ou mistos. Siga as instruções do fabricante do fogão se elas especificarem uma distância maior.

Posso usar a coifa sem filtro de carvão na versão de reciclagem?

Não, para a versão de reciclagem, um filtro de carvão deve ser instalado antes da colocação em serviço. Se a coifa for fornecida sem, você deve encomendá-lo e montá-lo.

Como redefinir o indicador de saturação dos filtros?

Com a coifa em funcionamento, pressione a tecla OFF (T2) por mais de 2 segundos. Todos os LEDs acendem brevemente para confirmar a redefinição. Repita se os dois indicadores estiverem ativos.

O que fazer se a coifa não ligar?

Verifique primeiro se o aparelho está conectado e se o disjuntor não desarmou. Certifique-se de que a instalação elétrica está conforme (tensão correta). Se o problema persistir, contate um serviço autorizado.

Como substituir as lâmpadas LED?

As lâmpadas LED não são substituíveis pelo usuário. Contate um centro de serviço autorizado para obter peças de reposição e realizar a substituição.

MANUAL DE UTILIZADOR ACUTA ELICA

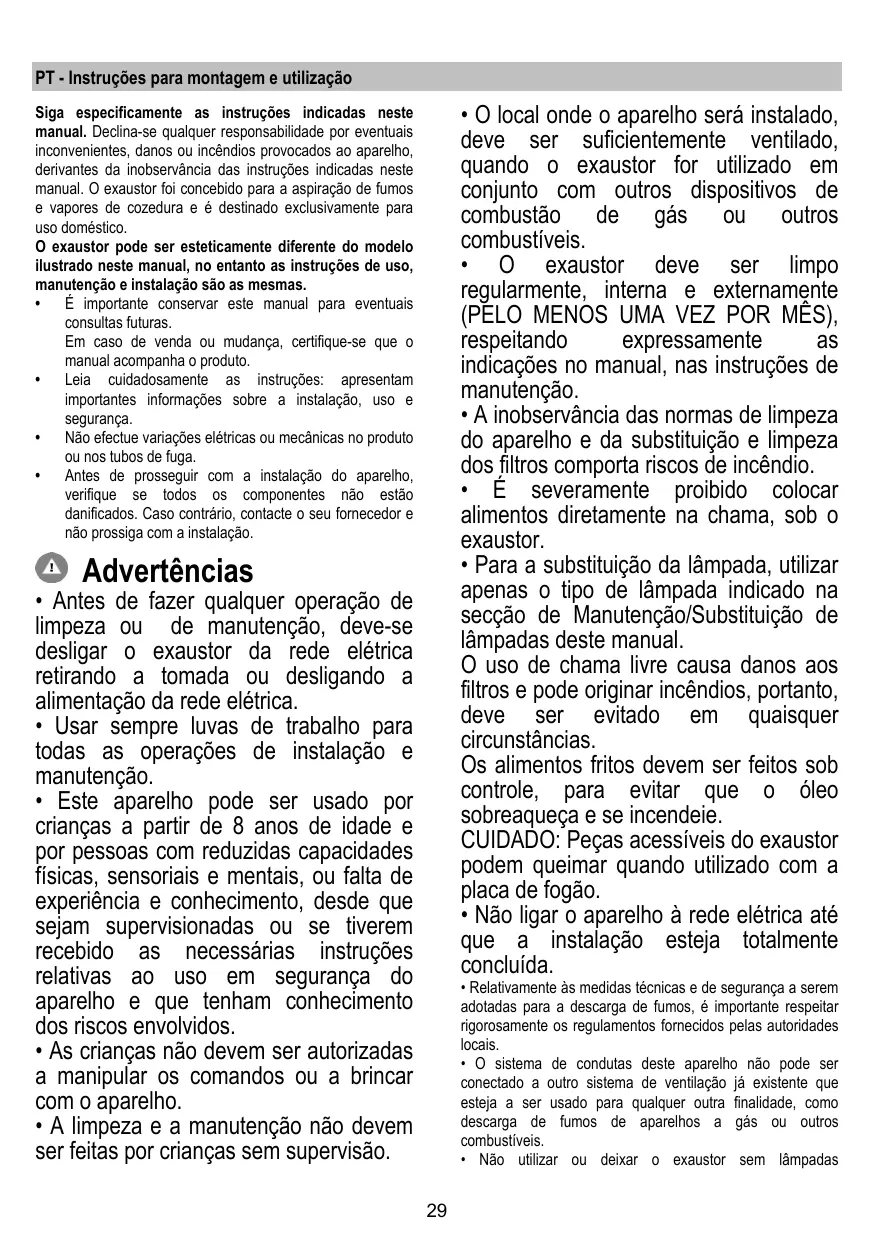

PT Instruções para montagem e'utilisation

Siga specifically as instruções indicadas neste manual. Declina-se qualquer responsabilité por eventuels inconvenrientes, danos ou incéndios provocados ao aparelho, derivantes da inobservência das instruções indicadas在这ene manual. O exaustor foi concebido para a aspiração de fumos e vapeores de cozedura e é destinado exclusivamente para uso domestico.

O exhaustor pode ser estetricamente diferente do Modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as vezes.

• É importante conservar este manual para eventuais consultas futuras.
  Em caso de vendao ou mudanca, certifique-se que o manual acompanha o produits.
• Leia preocupadasamente as instruções: apareceras: fazer parte do meuignon, como a coisa que eu não quasei.
• Não efectue variações eletricas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparheiro, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Adverténcias

• Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elética retirando a tomada ou desligando a alimentacao da rede elética.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparecido pode ser Usedo por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiência e conhecelto, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relatives ao uso em segurar do aparecido e que tenham conhecelto dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

• O local onde o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes em acontecido com outros dispositivos de combustão de gas ou outros combustíveis.

• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservança das normas de limpeza do aparecido e da substituição e limpezas dos filtros comporta riscos de incência.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas destemanual.
  O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstancias.
  Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobreaqueça e se incendeie.
  CUIDADO: Peças aceissweis do exaustor podem queimar quando utilizes com a placar de fogão.
• Não ligar o aparecido à redeétrica quando a instalação está总投资amente conclusária.
• Relativamente às medidas tínicas e de segurar a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de conductas deste aparheiro não pode ser connectado a outras sistemas de ventilação já existente que esteja a ser uso para qualquer outras finalidade, como descarga de fudos de aparhos a gás ou outros combustíveis.
• Não utilizes ou deixa o exaustor sem lâmpadas

corretamente montadas, devido ao possivel risco de choques elétricos.

• Nunca utiliser o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como una superficie de apoyo, a menos que sera specifically indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comparou o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulgar um centro de assistência autorizada ou técnico especialico.

ATENÇAO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos electrolyticos.
• Não utilizes com um programador, temporizador, telecomando分开 ou qualquer除外 dispositivo que se ativa automaticamente.

Esteaporee 2012/19/EC sobre Residuos de equipamento eletrico e eletronico (REEE).

Ao garantir a eliminacao adequada deste produits, está aaabdar a evacitar potenciais consequencias negativas para oambiente e para a saude Pública, que poderiam derivar de umanuseamento de dispersao inadequada deste produits.

O*simbolo no produits ou nos documents que acompanham o produits, indica que este aparelho nao pode receber um tratamento semelhante ao de uma dispersao domestica.

Pelo contrário,deferá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as nomas ambientais locais para a eliminacao de despedimentos.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminacao de desperdimentos domesticos ou a loja onde adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para una'utilisation correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o uso por mais eles minutos antes ter terminado. Aumente a velocidade somente em caso

de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtros(a) a carvão quando necessário, para manter uma boa eficiência na redução dos odeores. Limpe o(s) filtros(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo doSYSTEMA de conductas indicado neste manual para optimizar a eficiência e minimizar o ruido.

Uso

O exaustor é fabricado para ser'utilizzato na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculacao interna.

Versão aspirante

O exaustor é fornecido com uma saía de ar superior B para a descarga do fumo para o exterior (tubo de descarga e braçadeiras de fixação não fornecidos).

Conectar o exaustor aes tubos e orificios de descarga da parede com diametro equivalente a saida de ar (falange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruido.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo conductor com comprimento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possible de curvas (ángulo máximo da curva: 90^ ).
! Evitar alteracoes drasticas da classe do tubo (diametro).

Aviso! Se o exaustor ja estiver equipado com um FILTER de carvão ativo, terá de ser retirado.

Versão filtrante

Casão não sera possevel descarregar os fumos e vapores da cozedura para o exterior, pode-se'utilizar o exaustor na versão filtrante montando o deflector F na chamé e um ou various filros de carvão activado (com base no Modelo que se possui). Assim, os fumos e vapores são reciclados na cozinha por meio das grelhas superiores H.

Aviso! Se o exaustor não estiver equipado com um FILTER de carvalho, terá de ser encomendado e colocado.

Instalacao

A distência minima entre a superficie de suporte dos recipientes sobre o fogo e a parte mais baixa do exaustor não deve ser inferior a 65 cm no caso de fogões electrolycos e 75cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, delve-se levar em conta esta指示ação.

Conexão eletrica

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a

uma tomada, em conformidade com as normas vigentes, posta em zona accesivel, mesmo deposita sua instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona accesivel, mesmo deposita sua instalação, aplicar um interruptor bipolar, em conformidade com a normala que asseguire a desconexão completeness da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇAO!

Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verifscar o seu funciona, e verificar se o cabo de rede está montado corretoamente.

Montagem

O exaustor é fornecido combuchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um专业技术e qualificado para sua instalação. A parede/teto deve ser sufficientemente robusta para fazer o peso do exaustor.

O exaustor foi projectado para ser instalado num canto da cozinha.

No caso de Presence de paineis e/ou paredes e/ou penseis laterais, vericar que haja espoço suficiente para instalar o exaustor e que sera sempre possivel acessaar as partes moveris pelo lado inferior.

Funcimiento

O exaustor vem equipado com um painei de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.

T1. Tecla ON/OFF luzes (Led L1 aceso)
T2. Tecla OFF - Tecla de seleção da velocidade (potência) de aspiração 1 (Led L2 acesso)
T3. Tecla de seleção da velocidade (potência) de aspiração 2 (Led L2+L3 acemos)
T4. Tecla de seleção da velocidade (potência) de aspiração 3 (Led L2+L3+L4 acessos)
T5. Tecla de seleção da velocidade (potência) de aspiração intensiva (Led L2+L3+L4 acessos + Led L5 piscando) - duração de 5 minutos - antes o qual o exaustor returna automaticamente para a velocidade (potência) de aspiração 2.

Desligamento programado do exaustor (Led piscando):

É possible programar o desigamento automatico do exaustor (OFF) pressionando novamente por mais de 2 segundos na tecla da velocidade (potência) de aspiração que está ativa no momento.

Os tempos de desligamento automatico disponveis, são:

Velocidade (potência) de aspiração 2: 15 minutos

Velocidade (potência) de aspiração 3: 10 minutos

Velocidade (potência) de aspiração intensiva: 5 minutos

Indicador de saturação do filtró

O exaustor é equipado com uma funcão que, em intervalos regulares, alerto ou Usuário quando os filtros são saturados e está necessário realizar a manutenção.

Indicador de saturação do filtró de gordura : Com o exaustor desligado (OFF), todos os Leds das velocidades (potência) de aspiração se acendem com luzes fixas por 40segundos.

Indicador deaturação FILTER de carvão atrcido : Com o exaustor desligado (OFF) todos os Leds das velocidades (potência) de aspiração piscam por 40 segundos.

Ativação do indicator deaturação do filtró de carvão��vado: esta função é normalmente desativada, para ativa-la desligar o exaustor (OFF) e pressionar contemporaneamente as teclas T3 e T5 por mais de 3 segundos, os LEDs T3 e T5 meçacarão a piscar.

Para desativar, repetir a operation. Os LEDs T3 e T5 se acendem com luzes fixas.

Reset do indicator deaturação dos filtros:

Com o exaustor ligado (ON), pressionar a tecla T2 por mais de 2 segundos, todos os LEDs acendem-se brevamente.

Nota: Se necessário, repetir a operação em casoiros indicadores (filtro de gordura e filtro de carvalo ativado) estejam ativos.

Manutenção

Limpeza

Capta as particulas de gordura provenrientes da cozedura. O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na boa de lavar louça a baixas temperativas e com um ciclo breve.

O filtró metalico para a gordura pode perdcer cor com as lavagens na boaquina da louça,mas as suas caracteristicas de filtracao não se alteram.

Para desmontar o fazer antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (so para a versão filtrante)

Fig. 17

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação do filtrde carvalo atrvado verifica-se apso um uso mais ou menos prolongado, em funcao do tipo de

cozedura e da regularidade da limpeza do filtro de gorduras.

Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um em cada lado para cobrir ambas as grehas de protecao do impulsor do motor, antes disso vire a pega no sentido dos ponteiros dos relógios.

Para a desmontagem vire no sentido contrário aos ponteiros dos relógios.

Substituição das lampadas

Fig. 19

A coifa é dotada de umsystema de iluminação baseada na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energiaétrica.

Para a substituição das lampadas, contatar o centro de serviços autorizado de peças de reposicao.
