Typ výrobku	Kuchyňská digestoř
Značka	ELICA
Model	ACUTA
Použití	Odsávací verze (venkovní odvod) nebo filtrační verze (vnitřní recirkulace)
Počet rychlostí	3 normální rychlosti + 1 intenzivní rychlost (5 minut)
Osvětlení	LED, výměna autorizovaným servisem
Časové vypnutí	K dispozici: 20 min (rychlost 1), 15 min (rychlost 2), 10 min (rychlost 3), 5 min (intenzivní)
Indikátor nasycení filtrů	Ano, pro tukový filtr a uhlíkový filtr
Tukový filtr	Kovový, čistitelný jednou měsíčně (ručně nebo v myčce)
Uhlíkový filtr	Pro recirkulační verzi, vyměňovat maximálně každé 4 měsíce
Minimální vzdálenost mezi digestoří a varnou deskou	65 cm pro elektrické sporáky, 75 cm pro plynové nebo kombinované
Elektrické napájení	230 V ~ 50 Hz (podle typového štítku)
Energetická spotřeba	LED nízká spotřeba, 90% úspora oproti tradičním žárovkám
Čištění	Vlhký hadřík s neutrálním tekutým detergentem, žádné abrazivní prostředky ani alkohol
Bezpečnost	Odpojte před údržbou, nepoužívejte bez filtru, neplamenujte pod digestoří
Instalace	Nástěnná nebo podskříňová montáž, vyžaduje kvalifikovaného technika
Průměr vývodu vzduchu	Horní vývod B, průměr odpovídající odváděcí hadici
Shoda s normami	Evropské bezpečnostní a výkonnostní směrnice (EN/IEC 60335, atd.)

Často kladené otázky - ACUTA ELICA

Jak čistit digestoř?

Používejte výhradně vlhký hadřík s neutrálním tekutým detergentem. Nikdy nepoužívejte abrazivní nástroje, alkohol nebo agresivní prostředky. Pravidelně čistěte vnitřek i vnějšek alespoň jednou měsíčně.

Jak často čistit tukový filtr?

Kovový tukový filtr je třeba čistit jednou měsíčně ručně neagresivním detergentem nebo v myčce nádobí při nízké teplotě a krátkém cyklu.

Kdy vyměnit uhlíkový filtr?

Uhlíkový filtr (pro recirkulační verzi) musí být vyměněn maximálně každé 4 měsíce. Nelze jej čistit ani regenerovat.

Jak aktivovat časové vypnutí?

Stiskněte na více než 2 sekundy tlačítko aktivní rychlosti. K dispozici jsou doby: 20 min (rychlost 1), 15 min (rychlost 2), 10 min (rychlost 3) a 5 min (intenzivní rychlost). LED diody potvrdí blikáním.

Co dělat, když LED diody blikají po vypnutí digestoře?

Pokud všechny LED diody rychlostí blikají po dobu 40 sekund po vypnutí, znamená to, že je uhlíkový filtr nasycen. Pokud zůstanou trvale svítit, je nasycen tukový filtr. Vyčistěte nebo vyměňte příslušný filtr a poté resetujte indikátor.

Jaká je minimální vzdálenost mezi digestoří a sporákem?

Vzdálenost nesmí být menší než 65 cm u elektrických sporáků a 75 cm u plynových nebo kombinovaných sporáků. Pokud výrobce sporáku uvádí větší vzdálenost, řiďte se jeho pokyny.

Mohu používat digestoř bez uhlíkového filtru v recirkulační verzi?

Ne, u recirkulační verze musí být před uvedením do provozu nainstalován uhlíkový filtr. Pokud je digestoř dodána bez něj, musíte jej objednat a namontovat.

Jak resetovat indikátor nasycení filtrů?

Při zapnuté digestoři stiskněte tlačítko OFF (T2) na více než 2 sekundy. Všechny LED diody se krátce rozsvítí na potvrzení resetu. Opakujte, pokud jsou aktivní oba indikátory.

Co dělat, když se digestoř nezapne?

Nejprve zkontrolujte, zda je spotřebič zapojený a zda nedošlo k vypnutí jističe. Ujistěte se, že elektrická instalace je v pořádku (správné napětí). Pokud problém přetrvává, kontaktujte autorizovaný servis.

Jak vyměnit LED žárovky?

LED žárovky nejsou uživatelsky vyměnitelné. Kontaktujte autorizované servisní středisko pro získání náhradních dílů a provedení výměny.

NÁVOD K OBSLUZE ACUTA ELICA

CS Návod na montáž a používání

SK Návod k montáži a užití

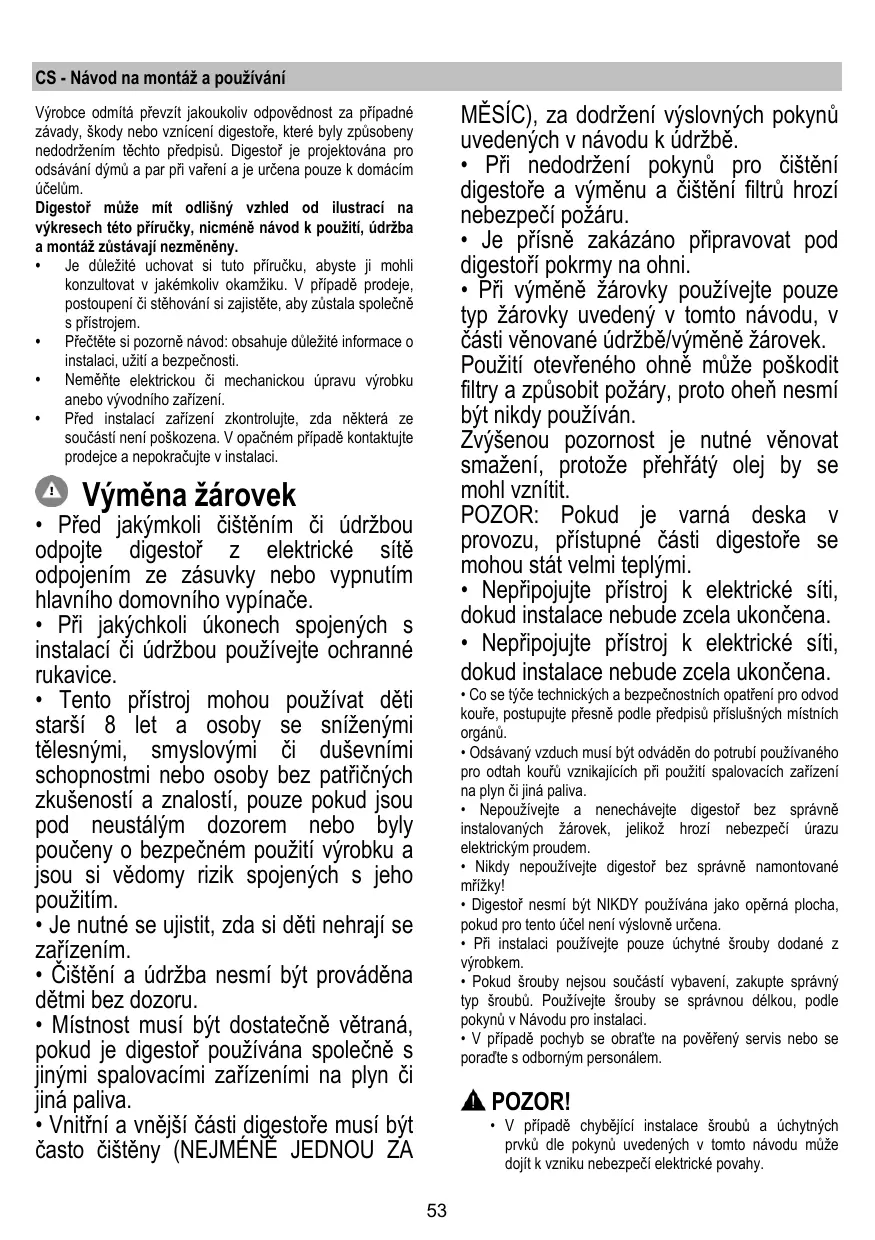

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
• Nemeňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Výměna žárovek

• Před jakýmikoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením. Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva. Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA

MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.

• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na otevřeném ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek. Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze úchytné šrouby dodané s výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubu. Používejte šrouby se správnou délkou, podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR!

V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít ke vzniku nebezpečí elektrické povahy.

Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistěte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Osobity mezinarodni vbybor pro radiove ruşeni, pozn. prekl

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete vařit, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti.

Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávací verze

Digestoř je vybavena vzduchovým vývodem B pro odvod kuchyňských par ven z odvětrávaného prostoru – odtahová verze. (Potrubí pro odtah není součástí vlastní digestoře). Napojte digestoř na odtahové potrubí stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv odpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhněte se zásadním změnám sekce vedení odtahu.

Pozor! Jestliže je digestoř vybavena uhlíkovým filtrem, je třeba ho odstranit.

Filtrující verze

V případě, že není možné odvádět vařené dýmy a páry navenek, je možné použít digestoř ve filtrující verzi, montáží deflektoru F na komín a jednoho či více uhlíkových filtrů (závisí na vlastním modelu), dýmy a páry jsou uváděny zpět do kuchyně horní mřížkou H.

Pozor! Jestliže digestoř není vybavena uhlíkovým filtrem, musí být objednán a namontován před užitím přístroje.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 65 cm v případě elektrických sporáků, 75 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí ji zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít vojpolový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Driv než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Instalace

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Digestoř je projektována k montáži v rohu kuchyně.

V případě existence panelů a/nebo stěn a/nebo postranních závěsných skříněk si ověřte, zda existuje dostatečný prostor pro montáž digestoře a zda je stále možné přistupovat k snímatelným částem ze spodní strany.

Provoz

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

T1. Tlačítko ON/OFF světla (LED L1 svítí) T2. Tlačítko OFF - Tlačítko pro nastavení rychlosti (výkonu) odsávání 1 (LED L2 svítí) T3. Tlačítko pro nastavení rychlosti (výkonu) odsávání 2 (LED L2+L3 svítí) T4. Tlačítko pro nastavení rychlosti (výkonu) odsávání 3 (LED L2+L3+L4 svítí) T5. Tlačítko pro nastavení intenzivní rychlosti (výkonu) odsávání (LED L2+L3+L4 svítí + LED L5 bliká) - doba trvání 5 minut - poté se digestoř automaticky přepne na rychlost (výkon) odsávání 2.

Vypínání digestoře s prodlevou (LED blikají):

Prodlevu vypínání digestoře (OFF) lze nastavit tak, že na 2 vteřiny znovu stisknete tlačítko rychlosti (výkonu) odsávání, která je v tom okamžiku aktivní.

Prodlevu vypínání lze nastavit následovně:

Rychlost (výkon) odsávání 1: 20 minut

Rychlost (výkon) odsávání 2: 15 minut

Rychlost (výkon) odsávání 3: 10 minut

Rychlost (výkon) odsávání intenzivní: 5 minut

Signalizace zanesení filtru

Digestoř je vybavena funkcí, která v pravidelných intervalech uživatele upozorňuje na zanesení filtru a nutnost údržby.

Signalizace zanesení tukového filtru: S vypnutou digestoří (OFF) budou všechny LED kontrolky rychlosti (výkonů) odsávání nepřerušovaně svítit po dobu 40 sekund.

Signalizace zanesení aktivního uhlíkového filtru: S vypnutou digestoří (OFF) budou všechny LED kontrolky rychlostí (výkonů) odsávání blikat po dobu 40 sekund.

Aktivace signalizace zanesení aktivního uhlíkového filtru: tato funkce je za normálních okolností vypnuta, pro její aktivaci vypněte digestoř (OFF) a současně stiskněte tlačítka T3 a T5 na více než 3 sekundy, LED kontrolky L3 a L5 začnou blikat.

Pro vypnutí funkce zopakujte tento úkon a LED kontrolky L3 a L5 budou nepřerušovaně svítit.

Reset signalizace zanesení filtru:

Se zapnutou digestoří (ON) stiskněte tlačítko T2 na déle než 2 sekundy a všechny LED kontrolky se krátce rozsvítí.

Poznámka: v případě potřeby úkon zopakujte, pokud jsou obě signalizace (tukový filtr a aktivní uhlíkový filtr) aktivní.

Údržba

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE

ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr

Obr. 16-18

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze) Obr. 17

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Saturace filtru s uhlíkem nastane po více či méně dlouhém použití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NESMÍ být umýván či regenerován.

Kruhový filtr s uhlíkem

Umístěte po jednom na každou stranu pro krytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.

K odmontování otáčejte proti směru hodinových ručiček.

Výměna žárovek

Obr. 19

Digestoř je vybavena osvětlovacím systémem založeným na technologii LED.

LED diody zaručují optimální osvětlení, s trvanlivostí až 10krát delší než tradiční světla a umožňují úspory 90% elektrické energie.

Pro výměnu žárovek kontaktujte servisní středisko, pověřené prodejem náhradních dílů.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

V této záruce se výrobce zříká veškeré odpovědnosti.

! Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěném uvnitř odsavače. Pokud je odsavač vybaven přípojkou/vidlicí, stačí ji zapojit do zásuvky odpovídající aktuálním normám, která se nachází v snadno dosažitelném prostoru i po provedené montáži. Pokud odsavač není vybaven přípojkou/vidlicí (přímé připojení k síti) nebo se zásuvka nenachází v snadno dosažitelném prostoru ani po provedení montáže, je nutné použít dvoupólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

UPOZORNĚNÍ!

Odsavač par je vybaven upevňovacími klíny vhodnými pro většinu typů stěn/stropů. Přesto je nezbytné poradit se s kvalifikovaným technikem, aby vám schválil způsobilost materiálů na základě typu stěny/stropu. Stěna/strop musí být dostatečně pevná, aby udržela hmotnost

odsavače par.

Odsavač par je určen pro instalaci do rohu kuchyně.

Při čištění je třeba použít VÝLUČNĚ látku navlhčenou neutrálními tekutými čisticími prostředky.

NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Protitukový filtr

Obr. 16-18

Při mytí v myčce nádobí může protitukový kovový filtr vyblednout, ale jeho filtrační vlastnosti se tím vůbec nezmění.

Pro odpojení protitukových filtrů zatáhněte za pružinový háček.

Uhlíkový filtr (pouze pro filtrační verzi)

Obr. 17

Udržuje nepříjemné pachy pocházející z vaření.

Nasycení filtru s uhlíkem nastane po více či méně dlouhém užívání, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit filtr přibližně jednou za 4 měsíce. NEMŮŽE být umýván nebo regenerován.
