Toote tüüp	Köögikubu
Kaubamärk	ELICA
Mudel	ACUTA
Kasutus	Imemisversioon (väljatõmme) või filtratsiooniversioon (sisering)
Kiiruste arv	3 tavalist kiirust + 1 intensiivkiirus (5 minutit)
Valgustus	LED, vahetamine volitatud teeninduse poolt
Ajastatud väljalülitus	Saadaval: 20 min (kiirus 1), 15 min (kiirus 2), 10 min (kiirus 3), 5 min (intensiivne)
Filtrite küllastuse indikaator	Jah, rasvafiltri ja aktiivsöefiltri jaoks
Rasvafilter	Metallist, puhastatav kord kuus (käsitsi või nõudepesumasinas)
Aktiivsöefilter	Taaskasutusversiooni jaoks, vahetada maksimaalselt iga 4 kuu tagant
Minimaalne kaugus kubu ja pliidiplaadi vahel	65 cm elektripliitide puhul, 75 cm gaasi- või segapriitide puhul
Elektritoide	230 V ~ 50 Hz (vastavalt andmesildile)
Energiatarve	LED väikese tarbega, 90% sääst võrreldes traditsiooniliste pirnidega
Puhastamine	Niiske lapp neutraalse vedela pesuvahendiga, mitte abrasiivsed ega alkohoolsed
Ohutus	Enne hooldust vooluvõrgust lahti ühendada, mitte kasutada ilma filtrita, mitte põletada kubu all
Paigaldamine	Seinale või kapi alla paigaldamine, nõuab kvalifitseeritud tehnikut
Õhu väljalaske läbimõõt	Ülemine väljund B, läbimõõt vastab väljatõmbe toru läbimõõdule
Vastavus standarditele	Euroopa ohutus- ja jõudlusnõuded (EN/IEC 60335 jne)

Korduma kippuvad küsimused - ACUTA ELICA

Kuidas puhastada kubu?

Kasutage eranditult niisket lappi neutraalse vedela pesuvahendiga. Ärge kunagi kasutage abrasiivseid vahendeid, alkoholi ega agressiivseid tooteid. Puhastage regulaarselt sisemust ja välimust vähemalt kord kuus.

Kui tihti puhastada rasvafiltrit?

Metallist rasvafiltrit tuleb puhastada kord kuus käsitsi mitteagressiivse pesuvahendiga või nõudepesumasinas madalal temperatuuril ja kiirel programmil.

Millal vahetada aktiivsöefiltrit?

Aktiivsöefiltrit (taaskasutusversiooni jaoks) tuleb vahetada maksimaalselt iga 4 kuu tagant. Seda ei saa puhastada ega taastada.

Kuidas aktiveerida ajastatud väljalülitus?

Vajutage aktiivse kiiruse nupule kauem kui 2 sekundit. Saadaval ajad: 20 min (kiirus 1), 15 min (kiirus 2), 10 min (kiirus 3) ja 5 min (intensiivkiirus). Kinnituseks vilguvad LED-id.

Mida teha, kui LED-id vilguvad pärast kubu väljalülitamist?

Kui kõik kiiruste LED-id vilguvad 40 sekundit pärast väljalülitamist, näitab see, et aktiivsöefilter on küllastunud. Kui need jäävad püsivalt põlema, on rasvafilter küllastunud. Puhastage või vahetage asjakohane filter ja seejärel lähtestage indikaator.

Mis on minimaalne kaugus kubu ja pliidi vahel?

Kaugus ei tohi olla väiksem kui 65 cm elektripliitide puhul ja 75 cm gaasi- või segapriitide puhul. Järgige pliidi tootja juhiseid, kui need näevad ette suuremat kaugust.

Kas ma saan kubu kasutada ilma aktiivsöefiltrita taaskasutusversioonis?

Ei, taaskasutusversiooni korral tuleb aktiivsöefilter paigaldada enne kasutuselevõttu. Kui kubu tarnitakse ilma, peate selle tellima ja paigaldama.

Kuidas lähtestada filtrite küllastuse indikaator?

Kubu töötamise ajal vajutage nupule OFF (T2) kauem kui 2 sekundit. Kõik LED-id süttivad lühikeseks ajaks, kinnitades lähtestamist. Korrake, kui mõlemad indikaatorid on aktiivsed.

Mida teha, kui kubu ei lülitu sisse?

Kontrollige esmalt, et seade on vooluvõrku ühendatud ja et kaitselüliti pole rakendunud. Veenduge, et elektripaigaldus vastab nõuetele (õige pinge). Kui probleem püsib, võtke ühendust volitatud teenindusega.

Kuidas vahetada LED-lampe?

LED-lampe ei saa kasutaja ise vahetada. Võtke ühendust volitatud teeninduskeskusega varuosade saamiseks ja vahetamiseks.

KASUTUSJUHEND ACUTA ELICA

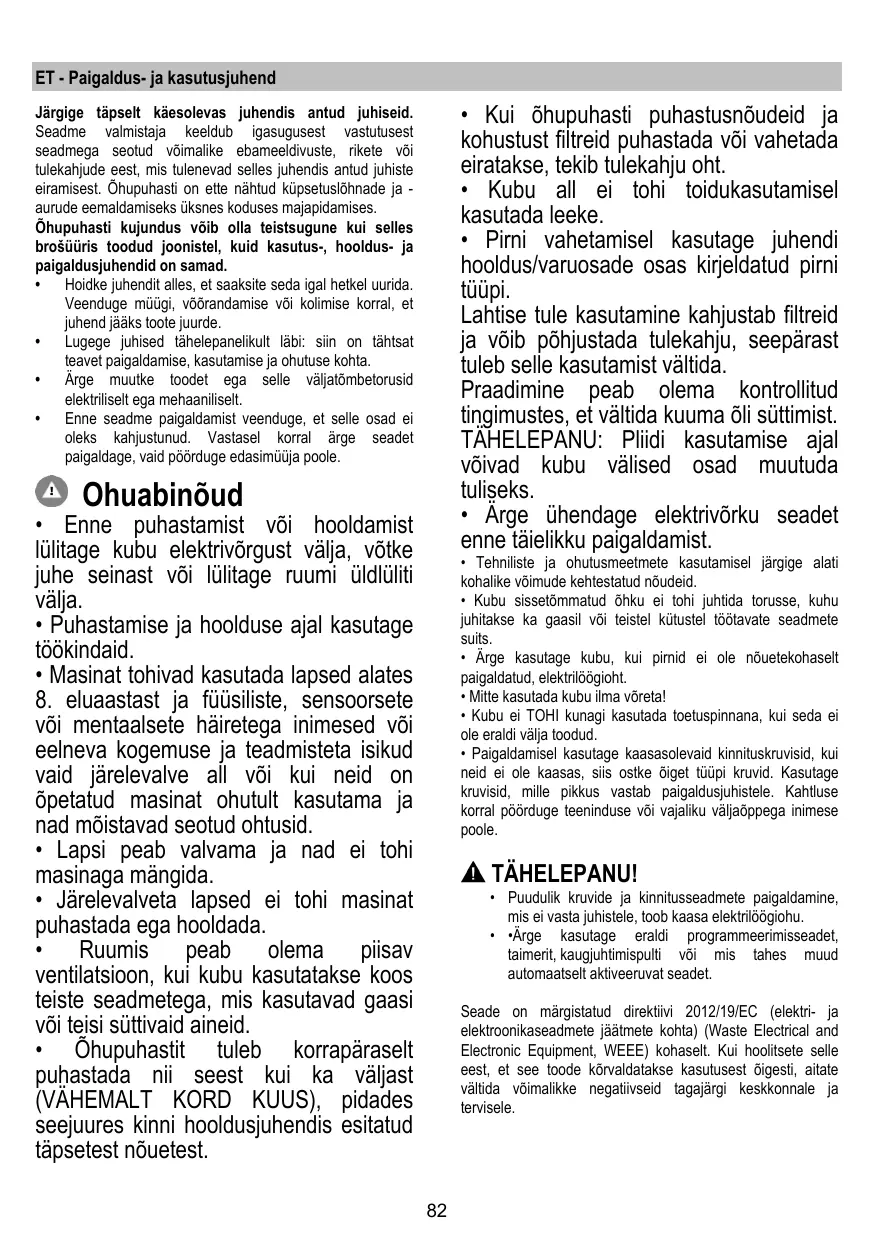

ET Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, üleandmise või kolimise korral, et juhend jääks toote juurde. Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatõmbe torusid elektriliselt ega mehaaniliselt. Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Ohuabinõud

• Enne puhastust või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.
• Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.

Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht. Kubu all ei tohi toidukasutamisel kasutada leeke. - Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab toimuma kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid. Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suitsu.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta! Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektronikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldataks kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taaskasutusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutusega, olmejäätmete kogumise ettevõttega või selle firmaga, kelle käest toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskkonnamõjude vähendamiseks kasutamise ajal:

Lülita tõmbekapp minimaalkiirusel sisse kohe, kui oled hakanud toitu valmistama, ning lase sellel töötada paar minutit pärast toidu valmimist. Suurenda tõmmet vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasva eemaldus. Kasuta juhendis näidatud maksimaalset õhuvoolu, et optimeerida tõhusust ja vähendada müra.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasiseses tsirkulatsioonirežiimis.

Väljatõmberežiim

Õhupuhasti ülemise väljalaskeava B kaudu viiakse suits väliskeskkonda (väljatõmbe toru ja kinnitusklambrid ei kuulu komplekti). Ühendage õhupuhasti väljatõmbe torudega ja seinal asuvate väljalaskeavadega, mille läbimõõt on võrdne õhupuhasti väljalaskeava (ühendusäärikuga) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tõmme ja suureneb oluliselt müra.

Seetõttu ei võta me sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru. ! Kasutage võimalikult väheste painutustega toru (toru painde maksimaalne nurk: 90°). Vältige toru ristlõike olulist muutumist.

Tähelepanu! Kui õhupuhastile on paigaldatud söefilter, tuleb see eemaldada.

Filtreeriv režiim

Kui toiduvalmistamisel tekkivat suitsu ja auru ei saa väliskeskkonda viia, võib õhupuhastit kasutada filtreerivas režiimis, paigaldades väljalaskeavale deflektori F ja ühe või mitu söefiltrit (olenevalt mudelist). Suits ja aur suunatakse kööki tagasi läbi ülemise võre H.

Tähelepanu! Kui õhupuhastil söefilter puudub, tellige ja paigaldage see enne seadme kasutuselevõttu.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 65 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 75 cm.

Kui gaasiplidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektrühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääb ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

TÄHELEPANU!

Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Paigaldamine

Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seina/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud tehniku poole. Sein/lagi peab olema piisavalt tugev, et õhupuhasti raskust kanda.

Õhupuhasti on projekteeritud kööginurka paigaldamiseks. Kui õhupuhasti ümber jääb seinakappe ja/või -paneele ja/või seinakappe, siis kontrollige, et õhupuhasti paigaldamiseks oleks piisavalt ruumi ning et altpoolt pääseks eemaldatavatele osadele alati hõlpsasti ligi.

Töötamine

Tulede ja tõmbemootori sisselülitamiseks kasutada õhupuhasti esiküljel olevaid lüliteid.

T1. Tuli SEES/VÄLJAS nupp (LED L1 põleb) T2. Nupp VÄLJAS - tõmbekiiruse (-võimsuse) nupp 1 (LED L2 põleb) T3. Tõmbekiiruse (-võimsuse) nupp 2 (LED L2 + L3 põleb) T4. Tõmbekiiruse (-võimsuse) nupp 3 (LED L2 + L3 + L4 põleb) T5. Intensiivse tõmbekiiruse (-võimsuse) nupp 3 (LED L2 + L3 + L4 põleb, LED L5 vilgub) - kestus 5 minutit, seejärel lülitub õhupuhasti automaatselt tõmbekiirusele (-võimsusele) 2

Õhupuhasti viivitusega väljalülitamine (LED-tuled vilguvad) Õhupuhasti (VÄLJAS) viivitusega väljalülitamist on võimalik seadistada, kui vajutate uuesti vähemalt 2 sekundi jooksul tõmbekiiruse (-võimsuse) nuppu, mis sel hetkel on aktiivne.

Viivitusega väljalülitamise võimalikud seadistusajad:

tõmbekiirus (-võimsus) 1: 20 minutit

tõmbekiirus (-võimsus) 2: 15 minutit

tõmbekiirus (-võimsus) 3:10 minutit

intensiivne tõmbekiirus (-võimsus): 5 minutit

Küllastunud filtrite märguanne

Õhupuhasti annab korrapäraselt teada, kui filtrid on küllastunud ja vajavad hooldust.

Rasvafiltri küllastumise märguanne: kui õhupuhasti on välja lülitatud (VÄLJAS), siis kõik tõmbekiiruse (-võimsuse) LED-tuled süttivad 40 sekundiks.

Söefiltri küllastumise märguanne: kui õhupuhasti on välja lülitatud (VÄLJAS), siis kõik tõmbekiiruse (-võimsuse) LED-tuled vilguvad 40 sekundi jooksul.

Söefiltri küllastumise märguande aktiveerimine: see ei ole tavaliselt aktiivne. Märguande aktiveerimiseks lülitage õhupuhasti välja (OFF) ning vajutage korraga nuppe T3 ja T5 vähemalt 3 sekundi jooksul - LED-tuled L3 ja L5 hakkavad vilkuma.

Desaktiveerimiseks korrake toimingut, LED-tuled L3 ja L5 jäävad põlema.

Filtrite küllastumise märguande lähtestamine

Lülitage õhupuhasti sisse (SEES), vajutage nuppu T2 vähemalt 2 sekundi jooksul, kõik LED-tuled süttivad hetkeks.

Märkus. Vajadusel korrake toimingut juhul, kui mõlemad märguanded (söe- ja rasvafiltri oma) on aktiivsed.

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Joonis 16-18

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tõmmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks) Joonis 17

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Ümmargune söefilter

Asetage üks filter kummalegi küljele nii, et need kataksid mootori tööratta mõlemad kaitsevõred, seejärel pöörake päripäeva.

Nende mahavõtmiseks pöörake vastupäeva.

Pirnide vahetamine

Joonis 19

Ohipuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikema kasutuseaga võrreldes tavalampidega ning nende elektrienergia kokkuhoid on 90%.

Lampide vahetamiseks pöörduge volitatud varuosade keskuse poole.
