Typ produktu	Okap kuchenny
Marka	ELICA
Model	ACUTA
Zastosowanie	Wersja wyciągowa (wywiew na zewnątrz) lub węglowa (recyrkulacja wewnętrzna)
Liczba prędkości	3 prędkości normalne + 1 prędkość intensywna (5 minut)
Oświetlenie	LED, wymiana przez autoryzowany serwis
Wyłącznik czasowy	Dostępny: 20 min (prędkość 1), 15 min (prędkość 2), 10 min (prędkość 3), 5 min (intensywna)
Wskaźnik nasycenia filtrów	Tak, dla filtra tłuszczowego i filtra węglowego
Filtr przeciwtłuszczowy	Metalowy, do czyszczenia raz w miesiącu (ręcznie lub w zmywarce)
Filtr węglowy	Do wersji z recyrkulacją, wymiana co 4 miesiące maksymalnie
Minimalna odległość między okapem a płytą grzewczą	65 cm dla kuchenek elektrycznych, 75 cm dla gazowych lub mieszanych
Zasilanie elektryczne	230 V ~ 50 Hz (zgodnie z tabliczką znamionową)
Zużycie energii	LED niskiego poboru mocy, 90% oszczędności w porównaniu z tradycyjnymi żarówkami
Czyszczenie	Wilgotna ściereczka z neutralnym detergentem w płynie, bez środków ściernych ani alkoholu
Bezpieczeństwo	Odłączyć przed konserwacją, nie używać bez filtra, nie flambirować pod okapem
Instalacja	Montaż ścienny lub pod szafką, wymaga wykwalifikowanego technika
Średnica wylotu powietrza	Wylot górny B, średnica odpowiadająca rurze wydechowej
Zgodność z normami	Europejskie dyrektywy bezpieczeństwa i wydajności (EN/IEC 60335 itp.)

Często zadawane pytania - ACUTA ELICA

Jak czyścić okap?

Używaj wyłącznie wilgotnej ściereczki z neutralnym detergentem w płynie. Nigdy nie używaj narzędzi ściernych, alkoholu ani agresywnych środków. Regularnie czyść wnętrze i zewnętrzną część przynajmniej raz w miesiącu.

Jak często czyścić filtr przeciwtłuszczowy?

Metalowy filtr przeciwtłuszczowy należy czyścić raz w miesiącu ręcznie nieagresywnym detergentem lub w zmywarce w niskiej temperaturze i krótkim cyklu.

Kiedy wymienić filtr węglowy?

Filtr węglowy (do wersji z recyrkulacją) należy wymieniać co 4 miesiące maksymalnie. Nie można go czyścić ani regenerować.

Jak włączyć wyłącznik czasowy?

Naciśnij na ponad 2 sekundy przycisk aktywnej prędkości. Dostępne czasy: 20 min (prędkość 1), 15 min (prędkość 2), 10 min (prędkość 3) i 5 min (prędkość intensywna). Diody LED migają, aby potwierdzić.

Co zrobić, jeśli diody LED migają po wyłączeniu okapu?

Jeśli wszystkie diody LED prędkości migają przez 40 sekund po wyłączeniu, oznacza to, że filtr węglowy jest nasycony. Jeśli pozostają stale włączone, oznacza to filtr przeciwtłuszczowy. Wyczyść lub wymień odpowiedni filtr, a następnie zresetuj wskaźnik.

Jaka jest minimalna odległość między okapem a kuchenką?

Odległość nie może być mniejsza niż 65 cm dla kuchenek elektrycznych i 75 cm dla kuchenek gazowych lub mieszanych. Postępuj zgodnie z instrukcjami producenta kuchenki, jeśli określają większą odległość.

Czy mogę używać okapu bez filtra węglowego w wersji z recyrkulacją?

Nie, w wersji z recyrkulacją filtr węglowy musi być zainstalowany przed uruchomieniem. Jeśli okap jest dostarczany bez, należy go zamówić i zamontować.

Jak zresetować wskaźnik nasycenia filtrów?

Przy włączonym okapie naciśnij przycisk OFF (T2) na ponad 2 sekundy. Wszystkie diody LED zaświecą się krótko, potwierdzając reset. Powtórz, jeśli oba wskaźniki są aktywne.

Co zrobić, jeśli okap nie włącza się?

Najpierw sprawdź, czy urządzenie jest podłączone i czy wyłącznik nie zadziałał. Upewnij się, że instalacja elektryczna jest zgodna (prawidłowe napięcie). Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem.

Jak wymienić lampy LED?

Lampy LED nie mogą być wymieniane przez użytkownika. Skontaktuj się z autoryzowanym centrum serwisowym, aby uzyskać części zamienne i dokonać wymiany.

INSTRUKCJA OBSŁUGI ACUTA ELICA

PL Instrukcja montażu i obsługi

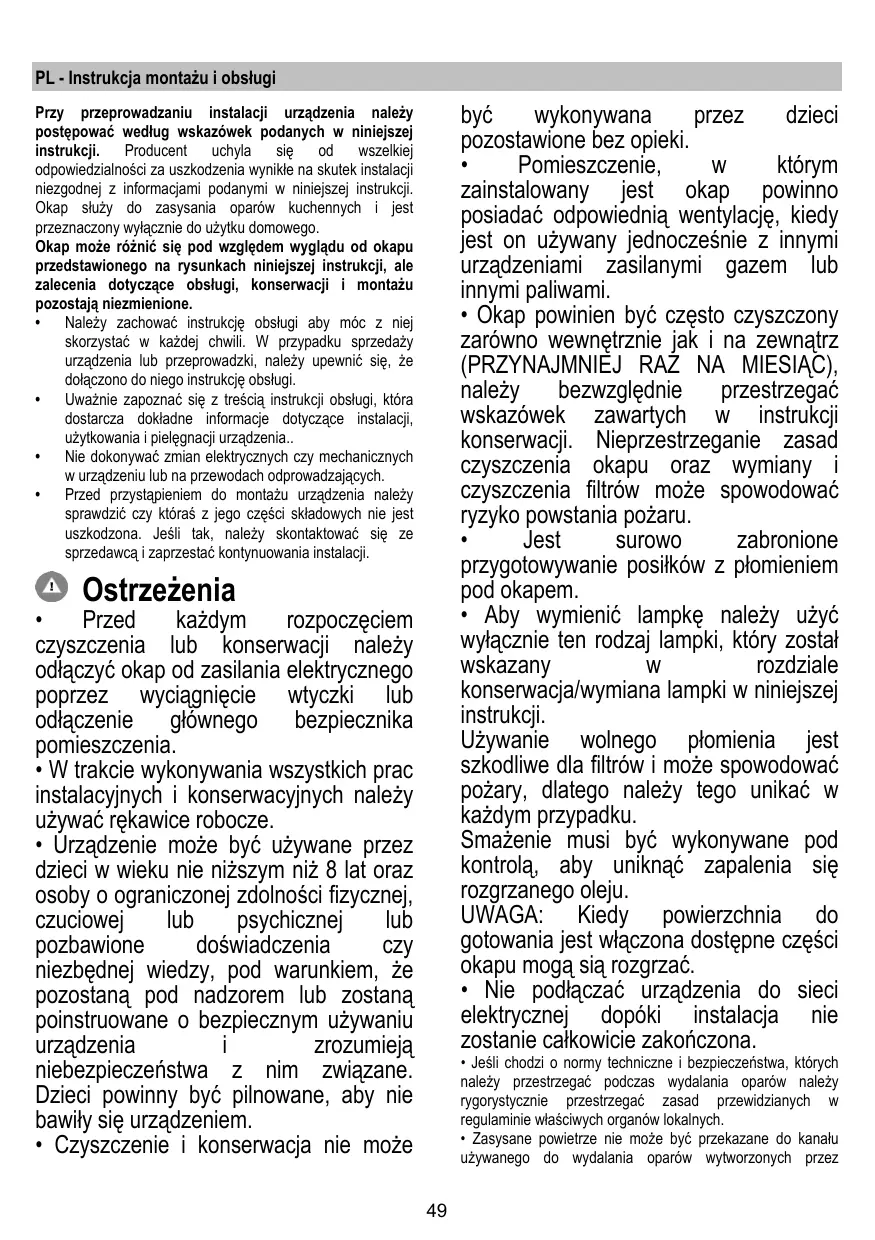

PL - Instrukcja montażu i obsługi

Przy przechowywaniu i instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia powstałe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

• Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki należy upewnić się, że dołączono do niego instrukcję obsługi. Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.
• Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach doprowadzających.
• Przed przystąpieniem do montażu urządzenia należy sprawdzić, czy żadna z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

Ostrzeżenia

• Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.
• W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawice robocze.
• Czyszczenie i konserwacja nie są

być wykonywane przy urządzeniu pozostawionym bez opieki.

• Pomieszczenie, w którym zainstalowany jest okap, powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.
• Okap powinien być czyszczony zarówno wewnątrz, jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC). Należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany filtrów może spowodować ryzyko powstania pożaru.
• Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.
• Aby wymienić lampkę, należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy tego unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona, dostępne części okapu mogą się rozgrzać.

• Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów, należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.
• Zasysane powietrze nie może być przekazane do kanału używanego do wydalania oparów wytworzonych przez

urządzenia spalania gazów lub innych paliw.

• Nie należy używać ani pozostawić okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.
• Nigdy nie używać okapu bez poprawnie zamontowanej kratki!
• Okap nie może być NIGDY używany jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.
• W razie wątpliwości, skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.

UWAGA!

• Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.
• Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się automatycznie.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniasz się do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie należy traktować jako innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętu elektrycznego i elektronicznego.

Właściwa utylizacja i złomowanie pomaga w eliminacji negatywnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu

zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry tłuszczu, aby utrzymać dobrą wydajność filtra tłuszczu. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

Obsługa

Urządzenia można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).

Okap pracujący jako wyciąg

Okap jest zaopatrzony w wyjście powietrza górne B do odprowadzania oparów na zewnątrz (rura odprowadzająca i obejmy mocujące nie stanowią wyposażenia okapu).

Podłączyć okap do przewodu wentylacyjnego rurą doprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łącznikowy).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

Używać jak najkrótszego przewodu. Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°). Unikać radykalnych zmian przekroju przewodu.

Uwaga! Jeżeli okap jest wyposażony w węgiel węglowy, należy go usunąć.

Wersja filtrująca

W przypadku, gdy nie jest możliwe odprowadzanie oparów kuchennych na zewnątrz, okap może być używany w wersji filtrującej po zamontowaniu deflektora F na kanale odprowadzającym oraz jednego lub więcej filtrów węglowych (w zależności od posiadanego modelu), opary są ponownie wprowadzane do kuchni po przejściu przez kratkę H.

Uwaga! Jeżeli okap nie jest wyposażony w filtry węglowe, należy je zamówić i zamontować przed przystąpieniem do używania okapu.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 65 cm w przypadku kuchenek elektrycznych i nie mniej niż 75 cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji instalacji kuchni gazowej podana jest

większa odległość, należy dostosować się do takich wskazań.

Podłączenia elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować normalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.

UWAGA!

Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Instalacja okapu

Okap jest zaopatrzony w kolki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedniości materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

Okap został zaprojektowany w taki sposób, aby został zamontowany w rogu kuchni.

W przypadku zastosowania paneli i/lub ścian i/lub wiszących przedziałów bocznych, należy sprawdzić, czy jest wystarczająco dużo miejsca do łatwego dostępu do części usuwalnych z dolnej strony.

Działanie okapu

Okap jest wyposażony w panel sterowania z regulacją prędkości turbiny zasysającej oraz włącznikiem oświetlenia przestrzeni roboczej pod okapem.

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Przycisk ON/OFF oświetlenia (dioda LED L1 włączona) T2. Przycisk OFF - Przycisk wybierania prędkości (mocy) zasysania 1 (dioda LED L2 włączona) T3. Przycisk wybierania prędkości (mocy) zasysania 2 (diody LED L2+L3 włączone) T4. Przycisk wybierania prędkości (mocy) zasysania 3 (diody LED L2+L3+L4 włączone) T5. Przycisk wybierania prędkości (mocy) zasysania intensywnej (LED L2+L3+L4 włączone + dioda LED L5 migająca) - czas trwania 5 minut - po czym okap ustawia automatycznie prędkość (moc) zasysania 2.

Opóźnione wyłączenie okapu (migająca dioda LED)

Można ustawić opóźnione wyłączenie okapu (OFF) wciskając ponownie przez ponad 2 sekundy przycisk prędkości (mocy) zasysania aktywnego w danym momencie.

Możliwe czasy opóźnionego wyłączenia

Prędkość (moc) zasysania 1: 20 minut

Prędkość (moc) zasysania 2: 15 minut

Prędkość (moc) zasysania 3: 10 minut

Prędkość (moc) zasysania intensywna: 5 minut

Sygnalizacja nasycenia filtra

Okap posiada funkcję, która w regularnych odstępach czasu informuje użytkownika, kiedy filtry są nasycone i należy wykonać prace konserwacyjne.

Sygnalizacja nasycenia filtra przeciwtłuszczowego: Przy wyłączonym okapie (OFF) wszystkie diody LED prędkości (mocy) zasysania włączają się światłem stałym na 40 sekund.

Sygnał nasycenia filtra aktywnego węgla: Przy wyłączonym okapie (OFF) wszystkie diody LED prędkości (mocy) zasysania migają przez 40 sekund.

Aktywacja sygnalizacji nasycenia filtra aktywnego węgla: zwyczajowo jest ona zawsze wyłączona, aby ją aktywować, należy wyłączyć okap (OFF) i wcisnąć jednocześnie przyciski T3 i T5 przez około 3 sekundy, diody LED L3 i L5 zaczną migotać.

Aby wyłączyć, należy powtórzyć całą operację, diody LED L3 i L5 włączą się światłem stałym.

Zresetowanie sygnalizacji nasycenia filtrów:

Przy włączonym okapie (ON) wcisnąć przycisk T2 przez ponad 2 sekundy, wszystkie diody LED zaświecą się na krótko.

Uwaga: w razie konieczności należy powtórzyć czynność w przypadku, kiedy obie sygnalizacje (filtr przeciwtłuszczowy i filtr aktywnego węgla) są aktywne.

Konserwacja

Czyszczenie okapu

Do czyszczenia używać WYŁĄCZNIE szmatki zwilżonej płynem o neutralnym pH lub środkami czyszczącymi. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI PRZYRZĄDÓW. Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Filtr przeciwtłuszczowy

Rys. 16-18

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nieściernego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Mycie w zmywarce metalowego filtra tłuszczowego może spowodować jego nieodzowne odbarwienie, co jednak nie pogarsza parametrów pracy.

Aby wyjąć filtr tłuszczowy, należy pociągnąć za klamkę sprężynową.

Filtr węglowy (tylko dla wersji filtrującej)

Rys. 17

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania w zależności od rodzaju kuchni i od regularności, z jaką jest wykonywane czyszczenie filtra tłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy. NIE wolno myć lub regenerować filtra.

Filtr węglowy okrągły

Założyć po jednym filtrze z każdej strony tak, aby zakryć ochronną kratkę wirnika silnika, po czym obrócić w kierunku zgodnym z ruchem wskazówek zegara. Aby zdemontować, obrócić w kierunku przeciwnym do ruchu wskazówek zegara.

Wymiana lampek

Rys. 19

Okap zaopatrzony jest w system oświetlenia, który bazuje na technologii LED.

LED gwarantują optymalne oświetlenie, trwałość 10 razy większą od lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej.

Aby wymienić lampy, należy skontaktować się z autoryzowanym centrum obsługi w sprawie części zamiennych.

Producent odmawia przyjęcia jakiejkolwiek odpowiedzialności za ewentualne wady, szkody lub zniszczenia okapu, które zostały spowodowane niedotrzymaniem tych przepisów. Okap jest zaprojektowany do odsysania dymu i par podczas gotowania i jest przeznaczony wyłącznie do celów domowych.

Obnova signalizacja nasytenia filtrow:

Po włączeniu okapu (ON) nacisnąć przycisk T2 na czas

dłuższy niż 2 sekundy, wszystkie diody LED zapalą się na krótko.

Uwaga: Jeśli to konieczne, powtórz procedurę, aby obie sygnalizacje (filtr przeciwtłuszczowy i filtr z węglem aktywnym) były aktywne.

Konserwacja

Czyszczenie

Zatrzymuje cząsteczki tłuszczu pochodzące z gotowania.
