Produkttyp	Küchenhaube
Marke	ELICA
Modell	ACUTA
Verwendung	Abluftbetrieb (Außenabluft) oder Umluftbetrieb (Rauminnenreinigung)
Anzahl der Geschwindigkeiten	3 normale Geschwindigkeiten + 1 Intensivstufe (5 Minuten)
Beleuchtung	LED, Austausch durch autorisierten Kundendienst
Timer-Abschaltung	Verfügbar: 20 Min. (Stufe 1), 15 Min. (Stufe 2), 10 Min. (Stufe 3), 5 Min. (Intensiv)
Filter- Sättigungsanzeige	Ja, für Fettfilter und Aktivkohlefilter
Fettfilter	Metall, einmal im Monat reinigbar (Hand oder Geschirrspüler)
Aktivkohlefilter	Für Umluftbetrieb, spätestens alle 4 Monate austauschen
Mindestabstand zwischen Haube und Kochstelle	65 cm bei Elektroherden, 75 cm bei Gas- oder Kombiherden
Stromversorgung	230 V ~ 50 Hz (laut Typenschild)
Energieverbrauch	LED mit niedrigem Verbrauch, 90% Einsparung gegenüber herkömmlichen Glühlampen
Reinigung	Feuchtes Tuch mit neutralem Flüssigreiniger, keine Scheuermittel oder Alkohol
Sicherheit	Vor Wartung Netzstecker ziehen, nicht ohne Filter betreiben, nicht unter der Haube flambieren
Installation	Wandmontage oder Unterbaumontage, erfordert qualifizierten Fachmann
Luftauslassdurchmesser	Oberer Auslass B, Durchmesser entsprechend Abluftschlauch
Normenkonformität	Europäische Sicherheits- und Leistungsrichtlinien (EN/IEC 60335, usw.)

Häufig gestellte Fragen - ACUTA ELICA

Wie reinige ich die Dunstabzugshaube?

Verwenden Sie ausschließlich ein feuchtes Tuch mit einem neutralen Flüssigreiniger. Verwenden Sie niemals Scheuermittel, Alkohol oder aggressive Produkte. Reinigen Sie regelmäßig Innen- und Außenseite mindestens einmal im Monat.

Wie oft muss der Fettfilter gereinigt werden?

Der Metallfettfilter muss einmal im Monat von Hand mit einem milden Reinigungsmittel oder im Geschirrspüler bei niedriger Temperatur und kurzem Programm gereinigt werden.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter (für Umluftbetrieb) muss spätestens alle 4 Monate ausgetauscht werden. Er kann weder gereinigt noch regeneriert werden.

Wie aktiviere ich die Timer-Abschaltung?

Drücken Sie länger als 2 Sekunden auf die Taste der aktiven Geschwindigkeit. Verfügbare Zeiten: 20 Min. (Stufe 1), 15 Min. (Stufe 2), 10 Min. (Stufe 3) und 5 Min. (Intensivstufe). Die LEDs blinken zur Bestätigung.

Was tun, wenn die LEDs nach dem Ausschalten der Haube blinken?

Wenn alle Geschwindigkeits-LEDs nach dem Ausschalten 40 Sekunden lang blinken, zeigt dies an, dass der Aktivkohlefilter gesättigt ist. Leuchten sie dauerhaft, ist der Fettfilter gesättigt. Reinigen oder tauschen Sie den entsprechenden Filter aus und setzen Sie die Anzeige zurück.

Wie groß ist der Mindestabstand zwischen Haube und Kochfeld?

Der Abstand darf 65 cm bei Elektroherden und 75 cm bei Gas- oder Kombiherden nicht unterschreiten. Beachten Sie die Anweisungen des Herstellers, wenn diese einen größeren Abstand vorgeben.

Kann ich die Haube im Umluftbetrieb ohne Aktivkohlefilter verwenden?

Nein, für den Umluftbetrieb muss vor Inbetriebnahme ein Aktivkohlefilter installiert sein. Wird die Haube ohne geliefert, müssen Sie diesen bestellen und montieren.

Wie setze ich die Filter- Sättigungsanzeige zurück?

Drücken Sie bei eingeschalteter Haube die Taste OFF (T2) länger als 2 Sekunden. Alle LEDs leuchten kurz auf, um das Zurücksetzen zu bestätigen. Wiederholen Sie den Vorgang, falls beide Anzeigen aktiv sind.

Was tun, wenn die Haube nicht angeht?

Überprüfen Sie zuerst, ob das Gerät eingesteckt ist und der Sicherungsschalter nicht ausgelöst hat. Stellen Sie sicher, dass die elektrische Installation korrekt ist (Spannung korrekt). Besteht das Problem weiter, wenden Sie sich an einen autorisierten Kundendienst.

Wie tausche ich die LED-Lampen aus?

Die LED-Lampen sind nicht durch den Benutzer austauschbar. Wenden Sie sich an ein autorisiertes Servicezentrum, um Ersatzteile zu erhalten und den Austausch durchführen zu lassen.

BEDIENUNGSANLEITUNG ACUTA ELICA

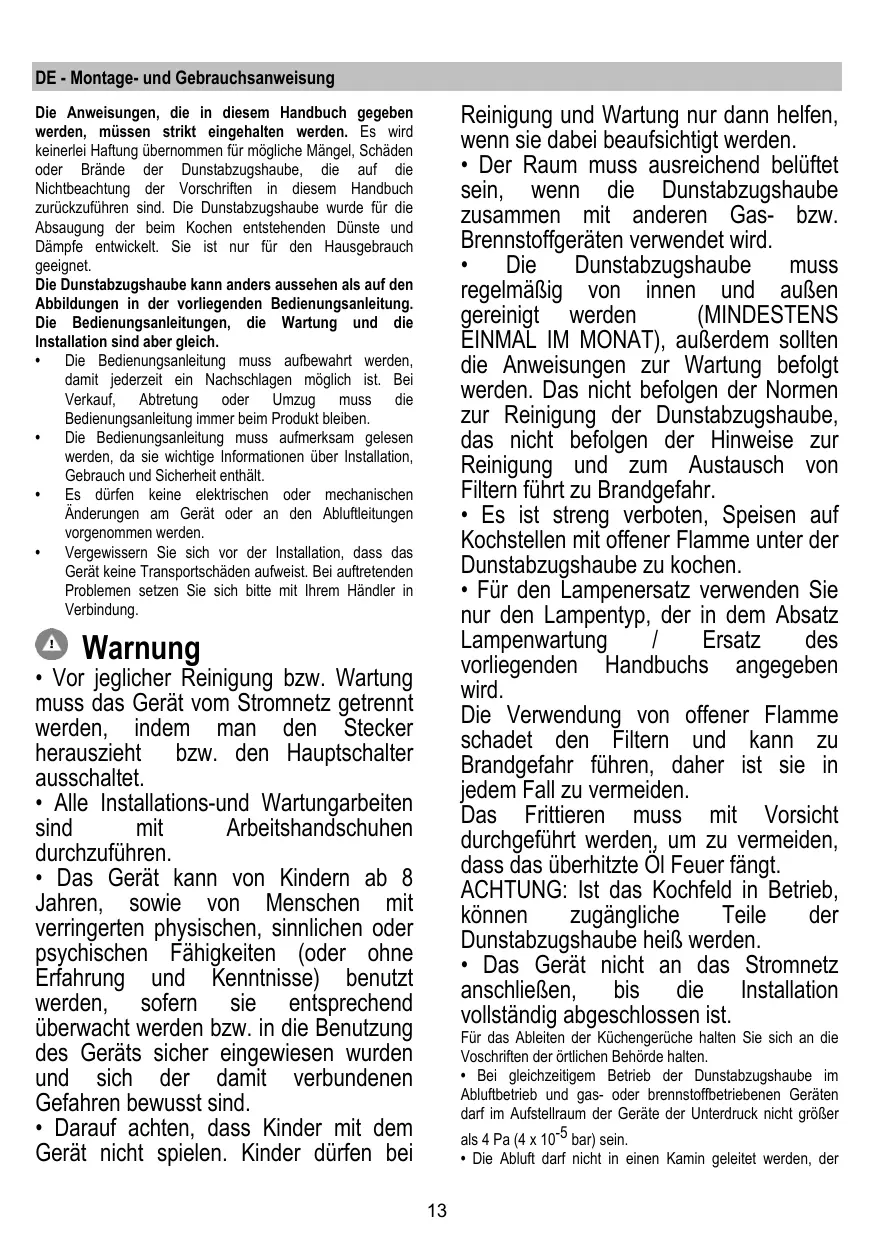

DE Montage- und Gebrauchsanweisung

Die Anweisungen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für möglich Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzufahren sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dūnste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders ausgehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtreitung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
- Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
- Vergewisern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit ihrem Handler in Verbindung.

Warning

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker hersauszieht bzw. den Hauptschalter ausschaltet.
• Alle Installations-und Wartungarbeiten sind mit Arbeitshandschuhen durchzufahren.
• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.
• Darauf achten, dass Kinder mit dem Gerät nicht playen. Kinder)dürfen bei

Reinigung und Wartung nur dann halten, wenn sie darauf beaufsichtigt werden.

• Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.

Die Dunstabzugshaube muss regelmäß voninnen und außengereinigt werden (MINDESTENS EINMAL IM MONAT), außer dem sollentie die Anweisungen zur Wartung befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgebung.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.

• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flammeschadet den Filtern und kann zu Brandgefahr führen, daß ist sie in jeder Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgefuhrt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, konnen zugangliche Teile der Dunstabzugshaube heißt werden.

• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche halten Sie sich an die Voschriften der ortlichen Behörde halten.
- Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.
Die Abluftarf nicht in einen Kamin geleitet werden, der

zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.

• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
• Die Dunstabzugshaube darf NIEMALS als Auflagelfliche verwendet werden, sofern es nicht ausdrücklich angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den wichtigen Schraubentyp.
• Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall, Fragen Sie Ihr autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führen.
• Nicht mit einem externen Timer, einer Schaltruhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie theseis Gerä einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerä durch unsachgemäße Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltscabfall nicht zulässig ist. Entsorgen Sie diese Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmull oder an den Handler, bei dem Sie这点es Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung这点es Produkts zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
-Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC

62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn: Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und setzen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzten Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Haube verfügt über einen oberen Luftaustritt B zum Ableiten der Kuchengerüche nach außen (Abluftrohr und Rohrschellen werden nicht gefelwert). Die Dunstabzugshaube an Abluftrohr und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Gerauschentwicklung.

Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

! Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.

Achtung! Sollte die Dunstabzugshaube mit einem Aktivkohlefilter versehen sein, so muß dieser entfern't werden.

Umluftbetrieb

Wenn Dampf und Kochgerüche nicht nach außen geleitet werden können, kann man die Haube in Umluftversion umstellen. Setzen Sie den Deflektor F auf den Luftauslass ober auf der Haube und (je nach Modell) einen oder mehrere Kohlefilter. Diese fangen Dämpfe und Gerüche auf, die gereinigte Luft wird in die Küche zurückgeleitet durch das Gitter H.

Achtung! Sollete die Dunstabzugshaube nicht mit einem Aktivkohlefilter versehen sein, ist dieser zu bestellen und

vor Inbetriebnahme des Gerätes einzusetzen.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube damit 65 cm im Fall von elektrischen Kochfeldern und 75cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzpannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Montage

Die Abzugshaube ist mit Dubeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem solle ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außer dem muß die Wand/Decke das Gewicht der Abzugshaube tragem konnen.

Die Dunstabzugshaube wurde damit entwickelt, in einer Ecke der Kuche befestigt zu werden.

Im Fall von Abdeckungen und/oder Wänden und/oder seitlichen Schranken vergewissem Sie sichitte, dass genugend Raumvorhanden ist, um die Dunstabzugshaube anzubringen und dass Sie jederzeit Zugriff auf das Bedienfeld haben.

Betrieb

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstarke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchung versehen ist.

T1. ON/OFF-Taste Lichter (LED L1 leuchtet)

T2. OFF-Taste - Wahltaste Geschwindigkeit (Leistung)

Saugwirkung -1 (LED L2 leuchtet)

T3. Kurzwahl-Taste (Power) Saugwirkung 2 (LED L2 + L3 leuchtet)
T4. Kurzwahl-Taste (Power) Saugwirkung 3 (LED L2 + L3 + L4 leuchtet)
T5. Kurzwahl-Taste (Power) Saugwirkung intensive (LED L2 + L3 + L4 leuchtet + LED L5 blinkend) - Dauer 5 Minutes - nach dem die Haube automatisch die Geschwindigkeit (Leistung) Saugwirkung 2 eingestellt.

Verzögerte Abschaltung der Haube (LED blinkt):

Sie können die verzogerte Abschaltung (Sleep-Timer) der Haube (OFF) einrichten, indem Sie für mehr als 2 Sekunden auf die Geschwindigkeit (Leistung) Saugwirkung, welche gerade aktiv ist, drücken.

Die möglichen Verzögerungszeiten sind wie folgt:

Geschwindigkeit (Leistung) Saugwirkung 1:20 Minuten

Geschwindigkeit (Leistung) Saugwirkung 2: 15 Minuten

Geschwindigkeit (Leistung) Saugwirkung 3:10 Minuten

Geschwindigkeit (Leistung) Saugwirkung intensiv: 5 Minuten

Filtersattigungsanzeige

Die Haube ist mit einer Funktion ausgerichtet, die in regelmäßigen Abständen, den Benutzer warnen, wenn die Filter gesattigt sind und sie eine Durchführung von Wartungsarbeiten besteht.

Fettfilter-Sattigungsanzeige: Mit ausgeschalteter Haube (OFF) alle LED Geschwindigkeiten (Leistung) auf Sog gestellt leuchten für 40 Sekunden.

Sattigungssignal Aktivkohlefilter: Mit ausgeschalteter Haube (OFF) blinken alle LED Geschwindigkeiten (Kraft-) Saugwirkung für 40 Sekunden.

Die Aktivierung des Sattigungssignal

Aktivkohlefilter: Dieser ist in der Regel ausgescheltet, um sie anzuschalten die Haube ausgeschalten (OFF), und zur gleichen Zeit beiden Tasten T3 und T5 für mehr als 3 Sekunden drücken, die LED L3 und L5 beginnen zu blinken.

Zum dieser zu deaktivieren wiederholen den Vorgang, die LEDs L3 und L5 leuchten beständig.

Reset-Signal Sattigung der Filter:

Mit angeschalteter Haube (ON), drücken Sie die Taste T2 für mehr als 2 Sekunden, alle LEDs leuchten kurz auf.

Hinweis: Falls erforderlich, wiederholen Sie den Vorgang wenn beide Fallberichte (Fettfilter und Aktivkohlefilter) aktiv sind.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem

Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

Bild 16-18

These dieren dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfürben, was seine Filtermarkale jedoch in keiner Weise beeinträchtigt. Zwecks Demontage der Fettfilter den Aushakgriffziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 17

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden. Er kann NICHT gereinigt oder erneut aktiviert werden.

Runde Aktivkohlefilter

Links und rechts vom Motorlaufrad je einen Kohlefilter auf das Schutzgitter aufgeben und zum Befestigen den Zentralgriff P im Uhrzeigersinn drehen.
Zum Ausbau den Zentralgriff P entgegen dem Uhrzeigersinn drehen.

Ersetzen der Lampen

Bild 19

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet. Die LEDs ermögen eine optimale Beleitung der Kochfläche. Sie haben eine Leistungsdauer, die das Zehnfache deren der traditionellen Lichter ist undieten eine Energieersparnis bis zu 90% .

Für den Wechsel der Lampen kontaktieren Sie das zuständige Zentrum für den Austausch.
