Produkttype	Kjøkkenhette
Merke	ELICA
Modell	ACUTA
Bruk	Sugeversjon (utvendig avtrekk) eller filterversjon (innvendig resirkulering)
Antall hastigheter	3 normale hastigheter + 1 intensiv hastighet (5 minutter)
Belysning	LED, utskifting av godkjent service
Timed stopp	Tilgjengelig: 20 min (hastighet 1), 15 min (hastighet 2), 10 min (hastighet 3), 5 min (intensiv)
Filtermetningsindikator	Ja, for fettfilter og kullfilter
Fettfilter	Metall, kan rengjøres en gang per måned (for hånd eller i oppvaskmaskin)
Kullfilter	For resirkuleringsversjon, må skiftes hver 4. måned maksimalt
Minimum avstand mellom hette og kokeplaten	65 cm for elektriske komfyrer, 75 cm for gass eller kombinerte
Strømforsyning	230 V ~ 50 Hz (i henhold til typeskiltet)
Energiforbruk	LED lavt forbruk, 90% besparelse sammenlignet med tradisjonelle pærer
Rengjøring	Fuktig klut med nøytralt flytende vaskemiddel, ingen slipemidler eller alkohol
Sikkerhet	Koble fra før vedlikehold, ikke bruk uten filter, ikke flamber under hetten
Installasjon	Vegg- eller underskapsmontering, krever kvalifisert tekniker
Luftuttaksdiameter	Øvre utløp B, diameter tilsvarende avtrekksrøret
Samsvar med standarder	Europeiske sikkerhets- og ytelsesdirektiver (EN/IEC 60335, etc.)

Ofte stilte spørsmål - ACUTA ELICA

Hvordan rengjøre hetten?

Bruk utelukkende en fuktig klut med et nøytralt flytende vaskemiddel. Bruk aldri slipende verktøy, alkohol eller aggressive produkter. Rengjør regelmessig innvendig og utvendig minst en gang per måned.

Hvor ofte bør fettfilteret rengjøres?

Det metalliske fettfilteret må rengjøres en gang per måned for hånd med et ikke-aggressivt vaskemiddel eller i oppvaskmaskin på lav temperatur og rask syklus.

Når bør kullfilteret skiftes?

Kullfilteret (for resirkuleringsversjon) må skiftes hver 4. måned maksimalt. Det kan ikke rengjøres eller regenereres.

Hvordan aktiverer jeg timed stopp?

Trykk på knappen for aktiv hastighet i mer enn 2 sekunder. Tilgjengelige varigheter er: 20 min (hastighet 1), 15 min (hastighet 2), 10 min (hastighet 3) og 5 min (intensiv hastighet). LED-ene blinker for å bekrefte.

Hva gjør jeg hvis LED-ene blinker etter at hetten er slått av?

Hvis alle hastighets-LED-er blinker i 40 sekunder etter at den er slått av, indikerer det at kullfilteret er mettet. Hvis de forblir konstant på, er fettfilteret mettet. Rengjør eller skift det aktuelle filteret, og tilbakestill indikatoren.

Hva er minimumsavstanden mellom hette og komfyr?

Avstanden må ikke være mindre enn 65 cm for elektriske komfyrer og 75 cm for gass- eller kombinerte komfyrer. Følg komfyrprodusentens anvisninger hvis de angir en større avstand.

Kan jeg bruke hetten uten kullfilter i resirkuleringsversjon?

Nei, for resirkuleringsversjon må et kullfilter installeres før ibruktakelse. Hvis hetten leveres uten, må du bestille og montere det.

Hvordan tilbakestiller jeg filtermetningsindikatoren?

Mens hetten er i drift, trykk på AV (T2)-knappen i mer enn 2 sekunder. Alle LED-ene lyser kort for å bekrefte tilbakestilling. Gjenta hvis begge indikatorene er aktive.

Hva gjør jeg hvis hetten ikke slås på?

Kontroller først at apparatet er tilkoblet og at strømbryteren ikke har løst ut. Forsikre deg om at den elektriske installasjonen er i samsvar (riktig spenning). Hvis problemet vedvarer, kontakt en godkjent service.

Hvordan skifter jeg LED-lampene?

LED-lampene kan ikke skiftes av brukeren. Kontakt et godkjent servicesenter for å få reservedeler og utføre utskiftingen.

BRUKSANVISNING ACUTA ELICA

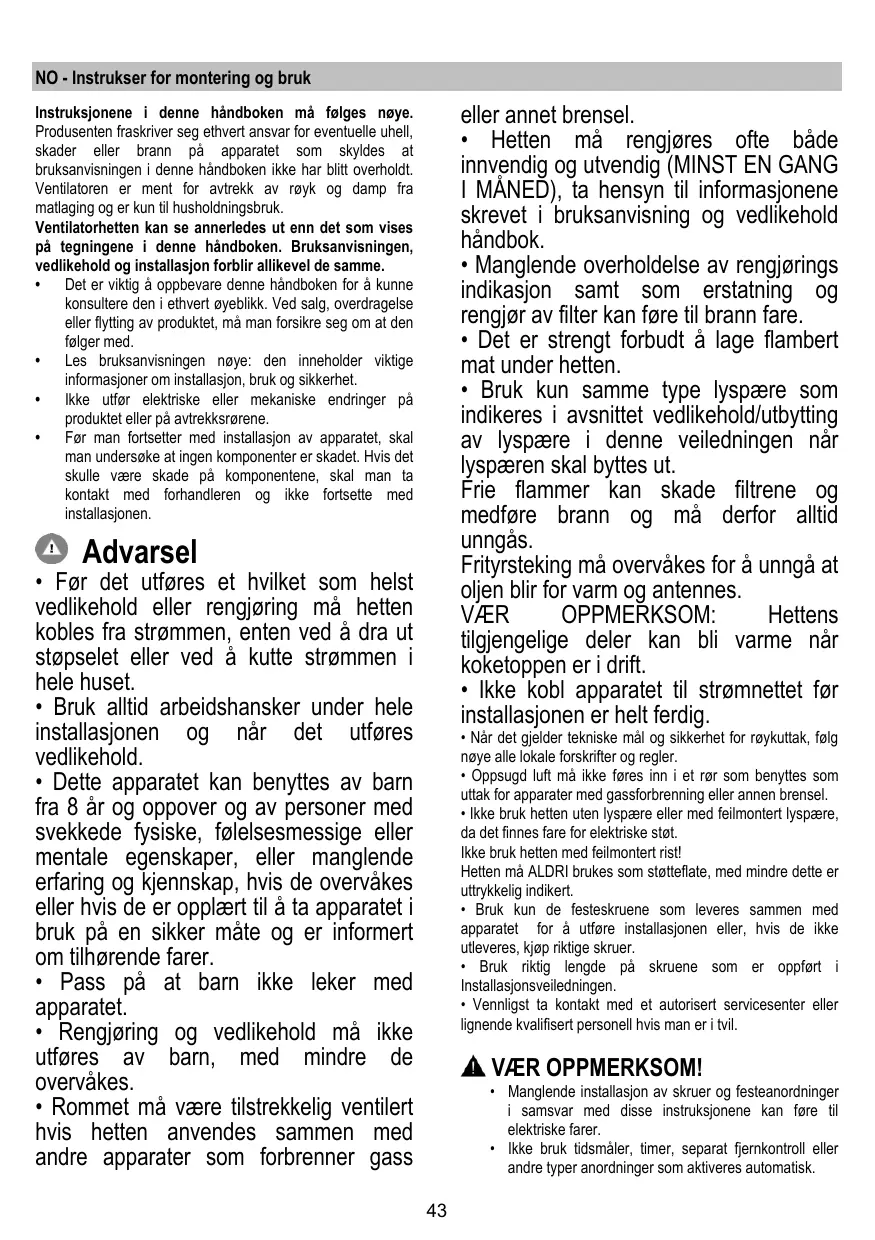

NO Instrukser for montering og bruk

Varningsforeskrifter

Reset av signalen for filtrens mattning:

Instruksjonene i dette handboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i dette handboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne handboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

• Det er viktig å oppbevare dette handboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.
• Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.
• Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøring må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer. Pass på at barn ikke leker med apparatet.
• Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.
• Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass

eller annet brensel.

• Hetten på rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikeholdshåndbok.
• Manglende overholdelse av rengjøringsindikasjon samt som erstatning og rengjøring av filter kan føre til brannfare.
• Det er strengt forbudt å lage flambert mat under hetten.
• Bruk kun samme type lyspærer som indikeres i avsnittet vedlikehold/utbytting av lyspærer i veiledningen når lyspæren skal byttes ut.

Frie flammer kan skade filtrene og medføre brann og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

• Ikke koble apparatet til strømnettet før installasjonen er helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.
• Oppsugd luft må føres inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt.
• Ikke bruk hetten med feilmontert rist!

Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen, eller, hvis de ikke utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen. Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk tidsmålere, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet på produktet eller på følgedokumentene viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru på ventilatorhetten på minimum hastighet når du starter matlagingen og la den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for luktreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.

Direkte avtrekk

Ventilatorhetten er utstyrt med en øvre lufttugang B for å føre avtrekksluften ut i friluft (avtrekksrør og festebånd er ikke medlevert). Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Bruk av rør og avtrekksåpning på veggen med en mindre diameter, vil medføre en minsking i avtrekksytelsene og en dramatisk økning av støyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

Merk! Dersom ventilatorhetten er utstyrt med kullfilter må dette fjernes.

Filtrerende funksjon

Når man ikke har mulighet til å føre røyk og damper fra matlaging ut i friluft, kan man bruke ventilatorhetten i filtrerende funksjon ved å montere deflektoren F på skorsteinen og sette på ett eller flere kullfiltre (etter hva slags modell man har). Slik vil røyk og damper resirkuleres gjennom den øvre risten H for luften slippes ut i kjøkkenet igjen.

Merk! Dersom ventilatorhetten er utstyrt med kullfilter, må dette bestilles og monteres før bruk.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være mindre enn 65 cm når det gjelder elektriske kokplater og 75 cm når det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, skal denne overholdes.

Elektrisk tilslutning

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inni ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.

Ventilatoren er prosjektert for å installeres i et hjørne på kjøkkenet.

Dersom man har paneler, vegger eller hengeskap på sidene, må man kontrollere at det er nok plass til å installere ventilatoren, og at det alltid skal være tilgang til de delene som kan fjernes på den nederste siden.

Funksjon

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for å kontrollere kokeområdets LED-lys.

T1. Belysningsknapp ON/OFF (LED-lys L1 er påslått) T2. Knapp OFF - Knapp for valg av viftehastighet (sugestyrke) 1 (LED-lys L2 er påslått) T3. Knapp for valg av viftehastighet (sugestyrke) 2 (LED-lysene L2+L3 er påslått) T4. Knapp for valg av viftehastighet (sugestyrke) 3 (LED-lysene L2+L3+L4 er påslått) T5. Knapp for valg av intensiv viftehastighet (sugestyrke) (LED-lysene L2+L3+L4 er påslått + LED-lys L5 blinker) - 5 minutters varighet - deretter stiller kjøkkenhetten seg automatisk i viftehastighet (sugestyrke) 2.

Forsinket avslåing av kjøkkenhetten (LED-lysene blinker):

Man kan stille inn forsinket avslåing av kjøkkenhetten (OFF) ved å holde knappen for viftehastigheten som allerede er startet, inntrykt i mer enn 2 sekunder.

Kjøkkenhetten er utstyrt med en funksjon som med jevne mellomrom varsler brukeren om filtre er skitne og det er nødvendig med vedlikehold.

Varsel for skittent fettfilter: Når kjøkkenhetten er avslått (OFF), lyser alle LED-lysene til de forskjellige viftehastighetene (-styrkene) fast i 40 sekunder.

Varsel for skittent kullfilter: Når kjøkkenhetten er avslått (OFF), blinker alle LED-lysene til de forskjellige viftehastighetene (-styrkene) i 40 sekunder.

Aktivering av varselet for skittent kullfilter: dette er vanligvis deaktivert. For å aktivere det, skal man slå av kjøkkenhetten (OFF) og holde knappene T3 og T5 inntrykt samtidig i mer enn 3 sekunder. LED-lysene L3 og L5 begynner å blinke.

For å deaktivere varselet skal man gjenta operasjonen.

LED-lysene L3 og L5 lyser fast.

Nullstilling av varselet for skitne filtre:

Når kjøkkenhetten er påslått (ON), skal man holde knappen T2 inntrykt i mer enn 2 sekunder. Alle LED-lysene vil slå seg på og lyse kort.

Merk: gjenta om nødvendig operasjonen dersom begge varslene (fettfilteret og kullfilteret) er aktivert.

Vedlikehold

Rengjøring

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Fettfilteret

Fig. 16-18

Fanger kokefettpartikler.

Fettfilteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikk endres absolutt ikke.

For å demontere fettfilteret må man dra i fjærhandtaket.

Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttes om igjen.

Sirkulært kullfilter

Utskifting av lyspærer

Fig. 19

Ventilatoren er utstyrt med et belysningssystem basert på LED-teknologi.

LED-lysene garanterer optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspærer og tillater en strømsparing på 90%.

Vennligst ta kontakt med autorisert kontor for reservedeler for å bytte ut lyspæren.

Produktet er designet, testet og produsert i henhold til:

Kullfilteret skal skiftes ut hver 4. måned, hvis hetten ikke brukes intensivt, eller oftere.

Kullfilteret kan IKKE vaskes eller gjenbrukes.

Rundt kullfilter
