ACUTA - Keittiön liesituuletin ELICA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Keittiön liesituuletin
Merkki	ELICA
Malli	ACUTA
Käyttö	Imuversio (ulkoilmanpoisto) tai suodatinversio (sisäinen kierrätys)
Nopeuksien lukumäärä	3 normaalia nopeutta + 1 tehonopeus (5 minuuttia)
Valaistus	LED, vaihto valtuutetussa huollossa
Ajastinpysäytys	Saatavana: 20 min (nopeus 1), 15 min (nopeus 2), 10 min (nopeus 3), 5 min (tehonopeus)
Suodattimien kyllästymisen ilmaisin	Kyllä, rasvasuodattimelle ja aktiivihiilisuodattimelle
Rasvasuodatin	Metallinen, puhdistettava kerran kuukaudessa (käsin tai astianpesukoneessa)
Aktiivihiilisuodatin	Kierrätysversiota varten, vaihdettava enintään 4 kuukauden välein
Pienin etäisyys liesituulettimen ja keittotason välillä	65 cm sähköliesille, 75 cm kaasu- tai yhdistelmäliesille
Sähkönsyöttö	230 V ~ 50 Hz (arvokilven mukaan)
Energiankulutus	Pienitehoinen LED, 90% säästö perinteisiin lamppuihin verrattuna
Puhdistus	Kostea liina ja neutraali nestemäinen pesuaine, ei hankausaineita tai alkoholia
Turvallisuus	Irrota pistoke ennen huoltoa, älä käytä ilman suodatinta, älä liekitä liesituulettimen alla
Asennus	Seinä- tai kaappiasennus, vaatii pätevän teknikon
Ilman poistoaukon halkaisija	Yläpoisto B, halkaisija vastaa poistoputken kokoa
Standardien mukaisuus	Eurooppalaiset turvallisuus- ja suorituskykydirektiivit (EN/IEC 60335 jne.)

Usein kysytyt kysymykset - ACUTA ELICA

Kuinka puhdistan liesituulettimen?

Käytä ainoastaan kosteaa liinaa ja neutraalia nestemäistä pesuainetta. Älä koskaan käytä hankausvälineitä, alkoholia tai voimakkaita tuotteita. Puhdista säännöllisesti sisä- ja ulkopuoli vähintään kerran kuukaudessa.

Kuinka usein rasvasuodatin on puhdistettava?

Metallinen rasvasuodatin on puhdistettava kerran kuukaudessa käsin miedolla pesuaineella tai astianpesukoneessa alhaisessa lämpötilassa ja nopealla ohjelmalla.

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatin (kierrätysversiota varten) on vaihdettava enintään 4 kuukauden välein. Sitä ei voi puhdistaa eikä regeneroida.

Kuinka ajastinpysäytys aktivoidaan?

Pidä aktiivisen nopeuden painiketta painettuna yli 2 sekunnin ajan. Saatavilla olevat kestoajat: 20 min (nopeus 1), 15 min (nopeus 2), 10 min (nopeus 3) ja 5 min (tehonopeus). LEDit vilkkuvat vahvistuksena.

Mitä tehdä, jos LEDit vilkkuvat liesituulettimen sammuttamisen jälkeen?

Jos kaikki nopeuksien LEDit vilkkuvat 40 sekunnin ajan sammuttamisen jälkeen, se tarkoittaa, että aktiivihiilisuodatin on kyllästynyt. Jos ne jäävät palamaan tasaisesti, rasvasuodatin on kyllästynyt. Puhdista tai vaihda kyseinen suodatin ja nollaa ilmaisin.

Mikä on pienin etäisyys liesituulettimen ja lieden välillä?

Etäisyys ei saa olla alle 65 cm sähköliesille ja 75 cm kaasu- tai yhdistelmäliesille. Noudata lieden valmistajan ohjeita, jos ne määrittelevät suuremman etäisyyden.

Voinko käyttää liesituuletinta ilman aktiivihiilisuodatinta kierrätysversiossa?

Ei, kierrätysversiossa aktiivihiilisuodatin on asennettava ennen käyttöönottoa. Jos liesituuletin toimitetaan ilman, sinun on tilattava ja asennettava se.

Kuinka suodattimien kyllästymisen ilmaisin nollataan?

Kun liesituuletin on käynnissä, pidä OFF (T2)-painiketta painettuna yli 2 sekunnin ajan. Kaikki LEDit syttyvät hetkeksi vahvistaen nollauksen. Toista, jos molemmat ilmaisimet ovat aktiivisia.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista ensin, että laite on kytketty ja että sulake ei ole palanut. Varmista, että sähköasennus on oikea (oikea jännite). Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoon.

Kuinka LED-lamput vaihdetaan?

LED-lamput eivät ole käyttäjän vaihdettavissa. Ota yhteyttä valtuutettuun huoltokeskukseen varaosien ja vaihdon suorittamiseksi.

KÄYTTÖOHJE ACUTA ELICA

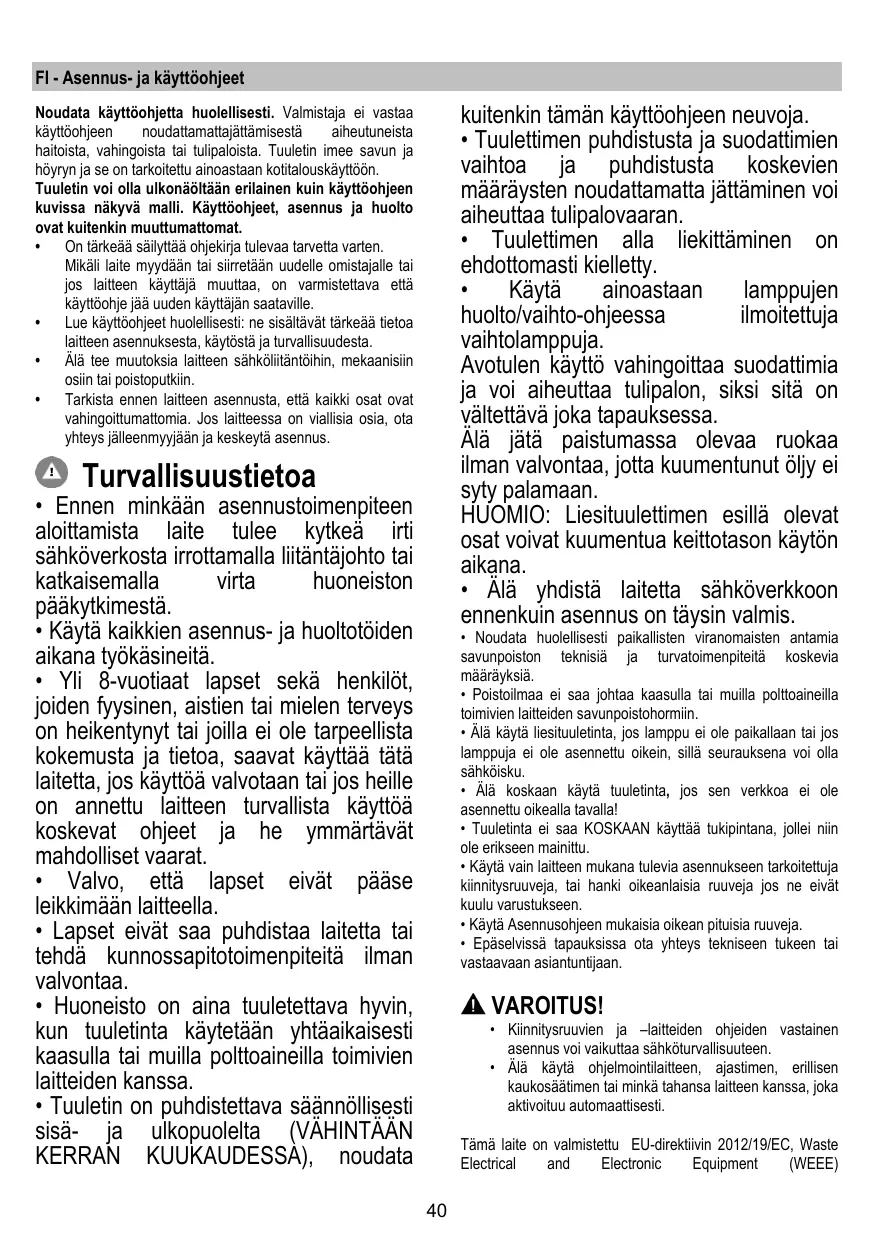

FI Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje on uuden käyttäjän saatavilla.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin. Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.
• Valvo, että lapset eivät pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa. Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata

kuitenkin tämän käyttöohjeen ohjeita.

• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty. Käytä ainoastaan lamppujen huolto-/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennen kuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen. Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

• Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE)

mukaisesti. Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympäristölle ja ihmisten terveydelle haitalliset seuraukset.

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä kotitalousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen, josta tuote on ostettu.

Laitteisto on suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajunpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimipituutta tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäilmaa kierrättäen.

Imukupuversio

Tuuletin on varustettu ylemmällä poistoaukolla B, jonka kautta savu poistuu ulos (poistoputki ja kiinnitysnauhat eivät kuulu varustukseen). Liitä liesituuletin poistoputkeen sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälaipassa).

Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käyttö aiheuttaa imutehon pienenemistä ja meluisuuden huomattavan lisäyksen.

Kieltäydymme siten kaikesta vastuusta kyseisessä tapauksessa.

! Käytä mahdollisimman lyhyttä putkea. ! Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90°) ! Älä tee suuria muutoksia putkiston alueella.

Huomio! Jos tuulettimessa on hiilisuodatin, se on poistettava.

Suodatinversio

Jos savua ja höyryä ei ole mahdollista poistaa ulos, voidaan tuuleinta käyttää suodatinversiona asentamalla hormiin ilmanohjain F sekä yksi tai useampia hiilisuodattimia (mallista riippuen). Savu ja höyry kiertävät keittiöön ylemmän verkon H kautta.

Huomio! Jos tuulettimessa ei ole hiilisuodatinta, se on tilattava ja asennettava ennen tuulettimen käyttöä.

Asennus

Lieden keittotason yläpinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 65 cm sähköliesien osalta ja 75 cm kaasu- ja seka liesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Verkkojännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassa olevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan, että laite saadaan kokonaan irti sähköverkosta. Jos ylijänniteluokka on III, asennussääntöjen mukaisesti.

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat, että se toimii oikein.

Asennus

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon.

Tuuletin on suunniteltu asennettavaksi keittiön nurkkaan. Jos on sivupaneeleita ja/tai sivuseiniä ja/tai sivukaappeja, on tarkistettava, että tuulettimen asentamiseen on riittävästi tilaa ja että siirrettäviin osiin pääsee käsiksi alapuolelta.

Toiminta

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa.

T1. ON/OFF-valopainike (LED L1 palaa) T2. OFF-painike - Imunopeuden (tehon) 1 valitsin (LED L2 palaa) T3. Imunopeuden (tehon) 2 valitsin (LED L2+L3 palaa) T4. Imunopeuden (tehon) 3 valitsin (LED L2+L3+L4 palaa) T5. Intensiivisen imunopeuden (tehon) valitsin (LED L2+L3+L4 palaa + LED L5 vilkkuu) - kesto 5 minuuttia - minkä jälkeen liesituuletin siirtyy automaattisesti imunopeuteen (tehoon) 2.

Liesituulettimen ajastettu virrankatkaisu (LED-valot vilkkuvat):

Liesituulettimeen voi asettaa ajastetun virrankatkaisun (OFF) painamalla uudelleen yli 2 sekuntia sillä hetkellä aktiivisena olevaa imunopeuden (tehon) painiketta.

Käytettävissä olevat ajastetun virrankatkaisun ajat ovat seuraavat:

Imunopeus (teho) 1: 20 minuuttia

Imunopeus (teho) 2: 15 minuuttia

Imunopeus (teho) 3: 10 minuuttia

Intensiivinen imunopeus (teho): 5 minuuttia

Suodattimien vaihtotarpeen hälytys

Liesituuletin on varustettu toiminnolla, joka ilmoittaa käyttäjälle säännöllisin väliajoin suodattimien vaihto- ja huoltotarpeesta.

Rasvasuodattimen vaihtotarpeen hälytys: Liesituulettimen ollessa sammutettuna (OFF), kaikki imunopeuden (tehon) LED-valot palavat 40 sekuntia.

Aktiivihiilisuodattimen vaihtotarpeen hälytys: Liesituulettimen ollessa sammutettuna (OFF), kaikki imunopeuden (tehon) LED-valot palavat 40 sekuntia.

Aktiivihiilisuodattimen vaihtotarpeen hälytyksen aktivointi: hälytys ei tavallisesti ole aktivoitu, sen aktivoimiseksi sammuta liesituuletin (OFF) ja paina yhtäaikaisesti näppäimiä T3 ja T5 yli 3 sekuntia, LED-valot L3 ja L5 alkavat vilkkua.

Hälytys otetaan pois päältä toistamalla toiminto, LED-valot L3 ja L5 syttyvät.

Suodattimien vaihtotarpeen hälytyksen resetointi:

Liesituulettimen ollessa käynnissä (ON) paina näppäintä T2 yli 2 sekuntia, kaikki LED-valot syttyvät vähäksi aikaa.

Huomio: jos tarpeen, toista toiminto, jos molemmat vaihtotarpeen hälytykset (rasvasuodatin ja aktiivihiilisuodatin) ovat aktiivisia.

Huolto

Puhdistus

Puhdistusta varten käytä yksinomaan neutraaleihin pesuaineisiin kostutettua liinaa. Älä käytä puhdistuksessa työkaluja tai välineitä! Vältä hankaavien aineiden käyttöä. Älä käytä alkoholia!

Rasvasuodatin

Kuva 16-18

Se pidättää ruoanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla. Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 17

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein.

Sitä ei voi pestä eikä käyttää uudestaan

Pyöreä hiilisuodatin

Aseta suodattimet yksi molemmille puolille molempien moottorin suojaverkkojen päälle, kierrä sen jälkeen myötäpäivään.

Suodattimet irrotetaan kiertämällä vastapäivään.

Lamppujen vaihto

Kuva 19

Tuulettimessa on LED-teknologiaan perustuva valaistusjärjestelmä.

LED-valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90 % energiaa.

Jos lamppu on vaihdettava, ota yhteys valtuutettuun huoltoliikkeeseen.
