5622101 - Häftmaskin FELLOWES - Gratis bruksanvisning och manual

Produkttyp	Ringbindare
Märke	Fellowes
Modell	5622101
Mått (H x B x D)	165 x 498 x 451 mm
Nettovikt	13,5 kg
Strömförsörjning	220-240 V, 50/60 Hz, 230 W, 1,0 A
Hålkapacitet (80 g papper)	28 ark
Hålkapacitet (transparenta omslag 100-200 µm)	4 ark
Hålkapacitet (standardomslag 160-270 g)	4 ark
Maximal bindningskapacitet (80 g papper)	500 ark
Maximal ringdiameter	51 mm
Justerbar bakre marginal	Ja, 2 lägen (2,5 mm och 4,5 mm)
Antal hålsplitsar	21
Avstånd mellan hålen	14,28 mm
Justerbar pappersstopp	Ja
Kapacitet för avfallsbehållare	3000 ark
Arbetsscykel	30 min på / 30 min av
Pappersformat som stöds	A4, A5
Avtagbar bindningsplattform	Ja
Termisk brytare	Ja
Garanti	2 år (delar och arbete)
Underhåll	Töm avfallsbehållaren regelbundet, undvik pappersstopp
Säkerhet	Läs instruktionerna före användning, öppna eller reparera inte själv, använd på en stabil yta
Allmän info	Uppfyller WEEE-direktivet

Vanliga frågor - 5622101 FELLOWES

Hur binder man ett dokument med Fellowes 5622101?

Se till att den gröna lampan lyser. Välj lämplig ringdiameter, justera bakre marginal, sätt i ringarna och öppna dem med spaken. Perforera arken i små högar, lägg dem på de öppna ringarna med början på framsidan, stäng sedan ringarna genom att trycka spaken bakåt. Ta bort det inbundna dokumentet.

Vad gör man om den röda lampan tänds?

Den röda lampan indikerar överbelastning vid perforering. Tryck på perforeringsknappen för att ta bort perforeringarna och återställa maskinen. Fortsätt tills cykeln är klar.

Vad är max antal ark jag kan perforera på en gång?

För 80 g papper är maxkapaciteten 28 ark. För transparenta omslag (100-200 µm) eller standardomslag (160-270 g), begränsa till 4 ark.

Hur justerar man den bakre marginalen?

Den bakre marginalen har två lägen: 2,5 mm (min) och 4,5 mm (max). Använd det lägre läget för ringar upp till 18 mm diameter, och det större för större ringar (upp till 51 mm).

Maskinen perforerar inte, vad göra?

Kontrollera att avfallsbehållaren inte är full och att det inte finns pappersstopp i insättningsslitsen. Se också till att den gröna lampan lyser och att maskinen är påslagen bak.

Hur rengör man pappersrester som fastnat under stansarna?

Ta ett ark kartong och för in det i insättningsslitsen, flytta det sedan från vänster till höger för att få ner resterna i avfallsbehållaren.

Kan jag använda tjocka omslag (över 270 g)?

Ja, men perforeringskapaciteten minskas. För transparenta omslag 100-200 µm, perforera max 4 ark. För standardomslag 160-270 g, även 4 ark. Över 270 g, begränsa till 3 ark.

Hur tömmer man avfallsbehållaren?

Avfallsbehållaren är åtkomlig från båda sidorna. För bästa resultat, töm den var 50:e operation för att undvika pappersstopp. Se till att 'burst'-anordningen är stängd efter återinsättning.

Vad är garantin för denna apparat?

Fellowes garanterar alla delar mot material- och tillverkningsfel i 2 år från inköpsdatum. Garantin täcker reparation eller byte av defekta delar, men inte skador orsakade av felaktig användning.

Kan jag reparera maskinen själv?

Nej, försök aldrig öppna eller reparera maskinen själv. Kontakta kundtjänst eller en auktoriserad återförsäljare för reparation.

BRUKSANVISNING 5622101 FELLOWES

Läs dessa anvisningar innan du använder apparaten. Släng inte bort, behåll för framtida bruk.

EGENSKAPER
Stanskapacitet

Ark

80 g 28 ark

Transparenta täckblad

100 - 200 mikron 4 ark

200+ mikron 3 ark

Andra standardtäckblad

160-270 g 4 ark

270+ g 3 ark

Bindningskapacitet

Max ryggstorlek 51 mm

Max dokument (80 g) 500 ark

Tekniska Data

Pappersdimensioner	A4,
Stansslitsar	21
Justerbart marginaldjup baktill ja - 2 lägen(min = 2,5 mm, max = 4,5 mm)
Stanslutning	14,28
Justerbar sidoguide	ja
Avfallsbricka - kapacitet	3000 ark
Spänning	220-240 V 50/60 Hz
Motoreffekt - Watt	230 W 1,0 A
Användningstid	30 minuter på / 30 minuter av
Nettovikt	13,5 kg
Dimensioner (H x L x B)	165 x 498 x 451 mm

VIKTIGA SÄKERHETSANVISNINGAR — Läs före användning!

⚠️ VOORZICHTIG

Läs före användning. Förvaras för framtida bruk.

Vid stansning;

• se alltid till att maskinen befinner sig på ett stabilt underlag
• testa med stansrester och ställ in maskinen innan du stansar de färdiga dokumenten
• ta bort häftklamrar och andra metallföremål från arken innan de stansas
• använd aldrig maskinen utöver dess kapacitet

Vid binding;

• den flyttbara bindingsplattformen kan användas utan att sitta på stansenheten
• se alltid till att den flyttbara bindningsplattformen står på ett stabilt underlag
  Se till att maskinen inte kommer för nära värmekällor eller vatten.

Försök aldrig öppna eller på annat sätt reparera maskinen.

Anslut maskinen till ett lättätkomligt uttag.

Obs - denna maskin har en värmevakt som stänger av den om den överhettas. Den återställs automatiskt när det är säkert att använda maskinen.

Plastryggsstorlek i diameter & marginaldjupsjusteringar

mm antal ark
6	mm		2-20
8	mm		-
10	mm
12	mm
16	mm
18	mm
22	mm
25	mm
32	mm
38	mm
45	mm
51	mm

Behöver du hjälp?

Kundservice....www.fellowes.com

Låt våra experter hjälpa dig med en lösning. Ring alltid Fellowes först innan du kontaktar inköpsstället.

INSTÄLLNINGAR

1. Se till att maskinen befinner sig på ett stabilt underlag.

1. Kontrollera att avfallsbrickan är tom och rätt monterad. Du kan komma åt brickan från vänster och höger sida. Brickan har funktionen 'överfull' som slår på när avfallsbrickan är 'överfull'.

1. Maskinen levereras med flera lösa strömsladdar. Se till att välja rätt sladd för rätt slags uttag.

1. Sätt i sladden i det jordade nätuttaget.

1. Sätt på maskinen (brytare på baksidan av maskinen).

1. Lyft locket. Kontrollera att grön neonlampa för ström lyser.

1. Se till att öppningsspaken för plastrygg skjuts tillbaka.

1. Se till att bindningsplattformen är placerad på rätt sätt i maskinen.


SVENSKA

BINDNING STEG FÖR STEG

1. Kontrollera att grön neonlampa för ström lyser.

1. Välj rätt ryggdiameter med hjälp av förvaringsbrickan.

1. Välj rätt marginaldjup baktill för antalet ark.

1. Sätt i plastryggen. Dra i öppningsspak för att öppna plastryggen.

1. Testa med stansrester för att kontrollera marginalläget.

1. Ladda de stansade arken direkt in i den öppna plastryggen.

1. Töm avfallsbrickan regelbundet - helst efter varje användning.

1. Se till att kantskenan har ställts in till rätt dokumentstorlek. Stansa främre och bakre täckbladen först.

1. Stansa arken i omgångar med få ark i varje för att inte överbelasta maskinen eller användaren. Justera kantskenan vid behov.

1. Ladda de stansade arken direkt in i den öppna plastryggen. Börja framifrån i dokumentet.

1. När alla stansade ark finns i ryggen trycker man plastryggsspaken bakåt för att stänga ryggen. Ta ut det färdiga dokumentet.

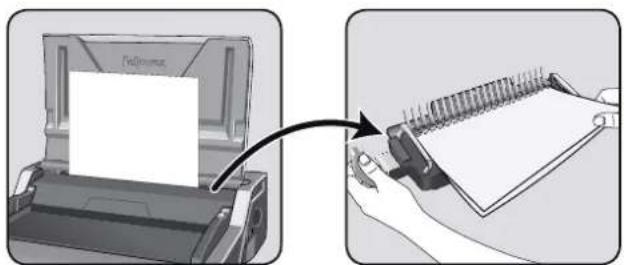

FLYTTBAR BINDNINGSPLATTFORM

Galaxy har en unik, flyttbar bindningsplattform. Plattformen kan lyftas upp från basen och användas på ett stabilt underlag för att binda dokument med normalt bindningsförfarande. Den gör även att olika användare kan arbeta tillsammans. När den inte används ska plattformen förvaras säkert i stansmaskinen.

Ytterligare ark kan läggas till eller plockas bort genom att öppna och stänga plastryggen enligt ovan.

TA BORT PAPPERSRESTER

Avfallsbrickan sitter under maskinen och kan nås från endera sidan. Töm brickan regelbundet för bästa resultat. Brickan ska tömmas efter var 50:e stansning för att säkerställa att stansen inte blir blockerad.

FÖRVARING

Stäng locket. Galaxy-plastryggsbindaren är konstruerad för att förvaras vägrätt på skrivbordet.

FELSÖKNING

Problem	Orsak	Lösning
Ingen grön strömneonlampa	Maskinen är inte påslagen	Slå på maskinen baktill nära kontaktingången och vid uttaget
Röd standby-neonlampa	Maskinen är överbelastad vid stansning	Tryck på stansknappen. Maskinen drar in stansarna och justerar sig själv. Fortsätt proceduren tills dess att stanscykeln är genomförd
Stansade hål är inte centrerade	Sidoguiden är ej inställd	Justera marginalen tills dess att hålen är rätt
Maskinen stansar inte	Blockering	Kontrollera att avfallsbrickan är tom. Kontrollera att pappersöppningen inte är blockerad
Stanshålen är inte parallella med kanten	Skräp har fastnat under stansknivarna	Ta en bit styv kartong och för in i pappersöppningen. För kartongbiten åt sidorna för att lossa pappersresterna och få dem att hamna i avfallsbrickan
Ofullständiga hål	Arken ligger inte rätt i förhållande till stansmönstret	Justera marginalläget och testa med stansrester tills det stämmer
Blad vänds inte i det bundna dokumentet	Den bakre marginalen är för stor för en liten rygg	Välj det mindre marginaldjupet för ryggar upp till 18 mm i diameter. Välj det större marginaldjupet för ryggar som är större än 18 mm i diameter
Skadade hålkanter	Maskinen är eventuellt överbelastad	Stansa plastomslag med pappersark. Minska antalet ark i varje stansad sats
Avfallsbrickan läcker	Avfallsbrickan är ej korrekt insatt eller så har funktionen ‘overfull’ aktiverats	Kontrollera att avfallsbrickan är tom och att funktionen ‘overfull’ är stängd

VÄRLDSOMSFATTANDE GARANTI

Fellowes garanterar i 2 år från inköpsdatumet att bindarens alla delar är utan defekter vad avser material och utförande. Garantin riktar sig till den ursprungliga konsumenten. Om någon del är defekt under garantiperioden kommer den enda och uteslutande ersättningen att bli reparation eller en ersättningsprodukt enligt Fellowes val och kostnad motsvarande den defekta delen. Denna garanti gäller inte där varan utsatts för missbruk, felaktig hantering eller icke auktoriserad reparation. Alla underförstådda ansvarsförbindelser, innefattande säljbarhet eller lämplighet för något speciellt ändamål, begränsas härmed genom den tillämpliga garantiperioden som

anges ovan. Under inga omständigheter kan Fellowes hållas ansvarigt för följdskador eller mellanliggande skador som kan tillskrivas denna produkt. Denna garanti ger dig specifika, juridiska rättigheter. Du kan ha andra juridiska rättigheter som skiljer sig från denna garanti. Villkoren och varaktigheten för denna garanti gäller överallt utom där lagstiftningen ställer andra begränsningar eller villkor. För mer detaljerad information eller för att erhålla service under denna garanti, var god kontakta oss eller din återförsäljare.

1. Zorg ervoor dat de randgeleider op de juiste documentgrootte is ingesteld. Lag først hull i front- og bakomslag.

1. Foreta hulling av ark i små omganger som ikke overbelaster apparatet eller brukeren. Stel de randgeleider zo nodig bij.

Denna produkt är klassificerad som elektrisk och elektronisk utrustning. När det att dags att omhänderta produkten för avfallshantering se då till att detta utförs i enlighet med WEEE-direktivet om hantering av elektrisk och elektronisk utrustning och i enlighet med lokala bestämmelser relaterade till detta direktiv.

För mer information om WEEE-direktivet besök gärna www.fellowes.com/WEEE
