Quasar-E 500 - Häftmaskin FELLOWES - Gratis bruksanvisning och manual

Produkttyp	Bindningsmaskin
Varumärke	Fellowes
Modell	Quasar-E 500
Bindningsstil	Kambindning
Max bindningskapacitet	500 ark (80 g/m²)
Stanskapacitet	20 ark (80 g/m²)
Max kamstorlek	2 tum (51 mm)
Antal hål	21 hål (Letter) / 19 hål (A4)
Stansmönster	Valbar delning (3:1 eller 2:1)
Justerbart marginaldjup	Ja, upp till 10 lägen
Drift	Elektrisk, knappaktiverad
Strömförsörjning	220-240 V, 50/60 Hz
Strömförbrukning	150 W (max)
Mått (L x B x H)	445 x 300 x 240 mm
Vikt	10,5 kg
Avfallsbricka	Avtagbar, bakladdning
Häftningsförmåga	Nej (endast bindning)
Säkerhetsfunktioner	Automatisk avstängning efter inaktivitet, fingerskydd
Underhåll	Rengör stansstiften med borste; smörj med lätt olja
Medföljande tillbehör	Startpaket med 50 kammar, användarmanual, rengöringsborste
Material	Metallchassi med plasthölje
Garanti	2 års begränsad garanti

Vanliga frågor - Quasar-E 500 FELLOWES

Hur ändrar jag kamstorleken på Fellowes Quasar-E 500?

Stansa först ditt dokument med rätt antal hål. Välj sedan en kam med önskad diameter (upp till 2 tum). Placera dokumentet på kamöppnaren, rikta in hålen och stäng kammen. För detaljerade steg, se användarmanualen.

Vilken är den maximala papperskapaciteten för stansning?

Quasar-E 500 kan stansa upp till 20 ark 80 g/m² papper i en omgång. För tjockare papper, minska stapelstorleken.

Varför stansar inte min bindningsmaskin?

Kontrollera att maskinen är inkopplad och strömbrytaren är på. Se även till att avfallsbrickan inte är full och att inget papper blockerar mekanismen. Om problemet kvarstår, se felsökningsavsnittet i manualen.

Hur rengör jag Fellowes Quasar-E 500?

Koppla ur maskinen. Använd den medföljande borsten för att ta bort pappersdamm från stansstiften och brickan. Torka av utsidan med en fuktig trasa. För djuprengöring, se underhållsinstruktionerna.

Kan jag stansa genom plastomslag eller flikar?

Ja, men endast om den totala tjockleken på stapeln inte överstiger 20 ark motsvarande. Använd justerbart marginaldjup för att undvika skador.

Vilka typer av bindningskammar är kompatibla?

Maskinen fungerar med standard plastkambindningar med 21-håls (Letter) eller 19-håls (A4) mönster. Fellowes rekommenderar att använda deras egna kammar för bästa resultat.

Hur justerar jag stansmarginalens djup?

Lokalisera marginaljusteringsratten på sidan av maskinen. Vrid den till ett av de 10 förinställda lägena för att ställa in avståndet från papperskanten. Testa först på ett skrotark.

Maskinen avger ovanliga ljud. Vad ska jag göra?

Koppla ur maskinen och kontrollera efter hinder i stansområdet. Om ljudet fortsätter kan mekanismen behöva smörjning. Applicera några droppar lätt maskinolja på de rörliga delarna enligt beskrivningen i manualen.

Kan jag binda dokument utan förstansning?

Nej, Fellowes Quasar-E 500 kräver förstansade hål. Den har inte en inbyggd stans och bind i ett steg; du måste stansa först, sedan binda.

Var kan jag hitta reservdelar eller kammar?

Reservkammar och tillbehör finns tillgängliga från Fellowes officiella webbplats eller auktoriserade återförsäljare. För reservdelar som stansstift, kontakta Fellowes kundsupport.

BRUKSANVISNING Quasar-E 500 FELLOWES

Läs dessa anvisningar innan du använder apparaten. Släng inte bort, behåll för framtida bruk.

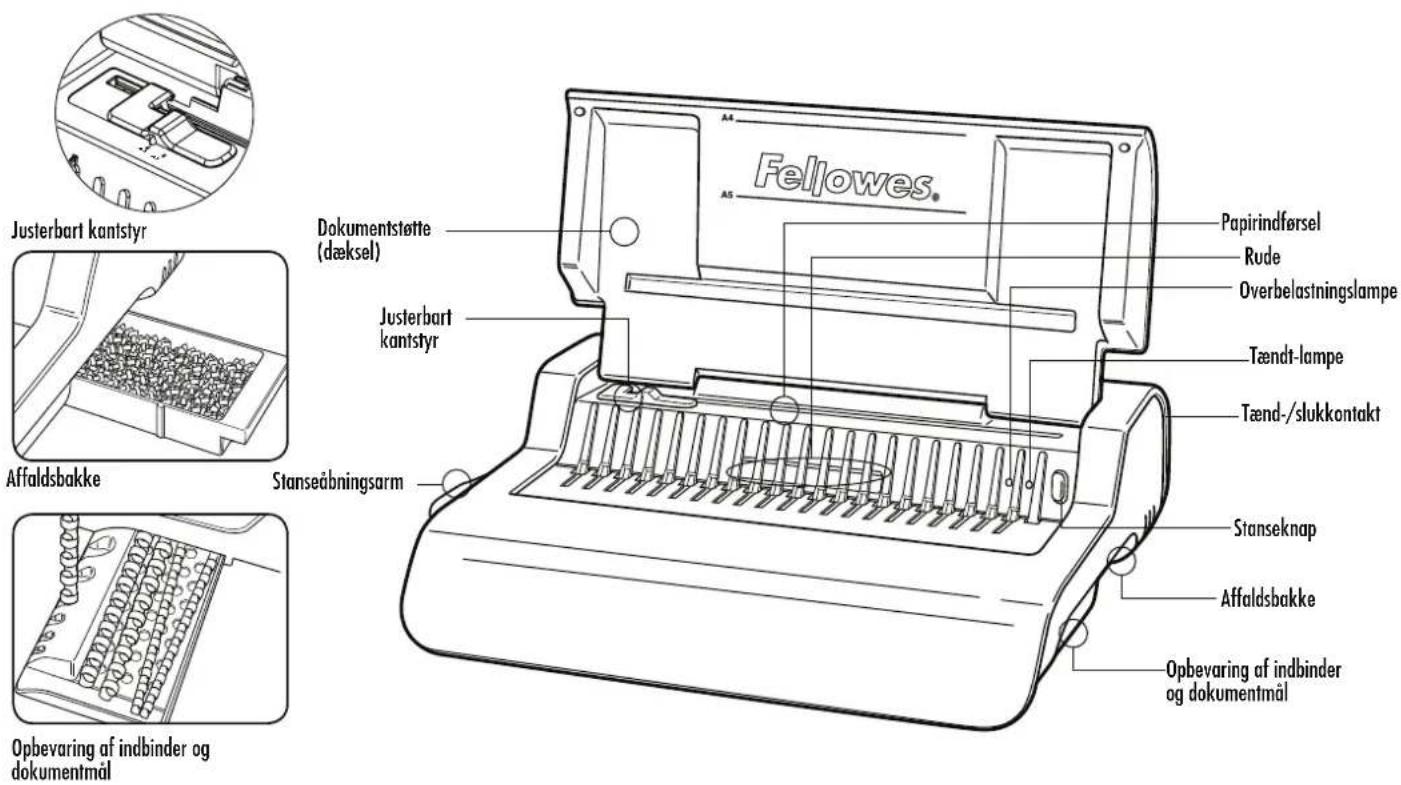

EGENSKAPER

Stanskapacitet

Ark

80 g / 20 lbs. 25 ark

Transparenta täckblad

100 - 200 mikron / 4 - 8 mil 3 ark

200+ mikron / 8+ mil 2 ark

Andra standardtäckblad

160 - 270 g / 40 - 60 lbs. 3 ark

270+ g / 60+ lbs. 2 ark

Spänning: 220 - 240 V AC 50/60Hz

Strömstyrka: 1,5 A

Arbetscykel: 30 minuter På / 30 minuter Av

Bindkapacitet

Max ryggstorlek 50 mm / 2 tum
Max dokument (80 g / 20 lbs.) 500 ark
TEKNISKA DATA
Pappersdimensioner	A4
Stansslitsar	21
Stanslutning 14,28 mm / 9/16 tum
Justerbar marginallägen Ja
Avfallsbricka – kapacitet approx. 1500 ark
Motoreffekt – Watt	345
Nettovikt	9,6 kg / 21,21 lbs.
Dimensioner (HxLxD)	130 x 428 x 390 mm / 5,1 x 16,9 x 15,4 tum

VIKTIGA SÄKERHETSANVISNINGAR — Läs före användning!

VAR FÖRSIKTIG

Förvaras för framtida bruk

Vid stansning;

• se alltid till att maskinen befinner sig på ett stabilt underlag
• testa med stansrester och ställ in maskinen innan du stansar de färdiga dokumenten
• ta bort häftklamrar och andra metallföremål från arken innan de stansas
• använd aldrig maskinen över dess kapacitet

Se till att maskinen inte kommer för nära värmekällor eller vatten.

Försök aldrig öppna eller på annat sätt reparera maskinen.

Anslut maskinen till ett lättätkomligt uttag.

Stäng av maskinen efter varje användning.

Dra ur kontakten när maskinen inte används under längre tid.

Obs - denna maskin har en värmevakt som stänger av den om den överhettas. Den återställs automatiskt när det är säkert att använda maskinen.

PLASTRYGGSSTORLEK I DIAMETER SAMT DOKUMENTSTORLEKAR

Plastryggsdiametrar

mm	tum		ant.	sidor
6	1/4		2-20
8	5/16		21-40
10	3/8		41-55
12	1/2		56-90
16	5/8		91-120
18	1	1/16		121-150allt
22	7/8		151-180
25	1		181-200
32	1	1/4		201-240
38	1	1/2		241-340
45	1	3/4		341-410
51	2		411-500

Behöver du hjälp?

Kundservice....www.fellowes.com Låt våra experter hjälpa dig med en lösning. Ring 50alltid Fellowes först innan du kontaktar inköpsstället.

INSTÄLLNINGAR

1. Se till att maskinen befinner sig på ett stabilt underlag.

1. Kontrollera att avfallsbrickan är tom och rätt monterad.

1. Maskinen levereras med flera lösa strömsladdar. Se till att välja rätt sladd för rätt slags uttag.

1. Anslut sladden till maskinen (uttaget finns på baksidan av maskinen).

1. Anslut maskinen till ett lättätkomligt uttag. Slå på strömmen.

1. Sätt på maskinen (brytare på baksidan av maskinen).

1. Lyft locket. Kontrollera att grön neonlampa för Ström lyser.

1. Se till att öppningsspak för plastrygg skjuts tillbaka.

SVENSKA

FÖRE BINDNING

1. Kontrollera att grön neonlampa för Ström lyser.

1. Välj rätt ryggdiameter med hjälp av ryggbrickan.

1. Dra i öppningsspak för plastrygg för att öppna.

1. Testa med stansrester för att kontrollera marginalläget.

BINDNING STEG FÖR STEG

1. Se till att kantskenan har ställts in till rätt dokumentstorlek. Stansa främre och bakre täckbladen först.

1. Stansa arken i omgångar med få ark i varje för att inte överbelasta maskinen eller användaren. Justera kantskenan vid behov.

1. Ladda de stansade arken direkt in i den öppna plastryggen. Börja framifrån i dokumentet.

1. När alla stansade ark finns i ryggen trycker man plastryggsspaken bakät för att stänga ryggen. Ta ut det färdiga dokumentet.

KORRIGERA ETT BUNDET DOKUMENT

Ytterligare ark kan när som helst läggas till eller plockas bort genom att öppna och stänga plastryggen enligt ovan.

TA BORT PAPPERSRESTER

Avfallsbrickan sitter under maskinen och kan nås från höger sida. Töm brickan regelbundet för bästa resultat.

FÖRVARING

Slå av maskinen. Stäng locket. Quasar-E plastryggsbindaren är konstruerad för att förvaras vågrätt på skrivbordet.

FELSÖKNING

Problem	Orsak	Lösning
Ingen grön Ström-neonlampa	Maskinen är inte påslagen	Slå på maskinen baktill nära kontaktingången och vid uttaget.
Röd standby-neonlampa	Maskinen är överbelastad vid stansning	Tryck på stansknappen. Maskinen drar in stansarna och justerar sig själv. Fortsätt proceduren tills dess att stanscykeln är genomförd.
Stansade hål är inte centrerade	Sidoguiden är ej inställd	Justera sidoguiden till rätt storlek för papper eller täckblad.
Maskinen stansar inte	Blockering	Kontrollera att avfallsbrickan är tom. Kontrollera så att pappersöppningen inte är blockerad.
Stanshälen är inte parallella med kanten	Skräp har fastnat under stansknivarna	Ta en bit styv kartong och för in i pappersöppningen. För kartongbiten åt sidorna för att lossa pappersresterna och få dem att hamna i avfallsbrickan.
Ofullständiga hål	Arken ligger inte rätt i förhällande till stansmönstret	Justera marginalläget och testa med stansrester tills det stämmer.
Skadade hälkanter	Maskinen är eventuellt överbelastad	Stansa plastomslag med pappersark. Minska antalet ark i varje stansad sats.
Avfallsbrickan läcker	Avfallsbrickan är ej korrekt insatt eller så har funktionen ‘överfull’ aktiverats	Kontrollera att avfallsbrickan är tom och att funktionen ‘överfull’ är stängd.

GARANTI

Fellowes garanterar att bindarens alla delar är utan defekter vad avser material och tillverkning i 2 år från inköpsdatumet. Garantin riktar sig till den ursprunglige konsumenten. Om någon del är defekt under garantiperioden kommer den enda och uteslutande ersättningen att bli reparation eller en ersättningsprodukt enligt Fellowes val och kostnad motsvarande den defekta delen. Denna garanti gäller inte i vid missbruk, misskötsel eller otillåten reparation. Alla underförstädda ansvarsförbindelser, innefattande säljbarhet eller lämplighet för något speciellt ändamål, begränsas häri genom den

tillämpliga garantiperioden som anges ovan. Under inga omständigheter kan Fellowes hållas ansvarigt för följdskador eller mellanliggande skador som kan tillskrivas denna produkt. Denna garanti ger dig specifika, juridiska rättigheter. Du kan ha andra juridiska rättigheter som skiljer sig från denna garanti. Termer och villkor samt varaktigheten för denna garanti gäller överallt utom där lagstiftningen ställer andra begränsningar eller villkor. För mer detaljerad information eller för att erhålla service under denna garanti, var god kontakta oss eller din återförsäljare.

DANSK

1. Zorg ervoor dat de randgeleider op de juiste documentgrootte is ingesteld. Lag først hull i front- og bakomslag.

Denna produkt är klassificerad som elektrisk och elektronisk utrustning. När det att dags att omhänderta produkten för avfallshantering se då till att detta utförs i enlighet med WEEE-direktivet om hantering av elektrisk och elektronisk utrustning och i enlighet med lokala bestämmelser relaterade till detta direktiv.

För mer information om WEEE-direktivet besök gärna www.fellowes.com/WEEE
