Ürün Tipi	Ciltleme Makinesi
Marka	Fellowes
Model	Quasar-E 500
Ciltleme Stili	Telli ciltleme
Maks. Ciltleme Kapasitesi	500 sayfa (80 gsm)
Delme Kapasitesi	20 sayfa (80 gsm)
Maks. Tel Boyutu	2 inç (51 mm)
Delik Sayısı	21 delik (Letter) / 19 delik (A4)
Delme Düzeni	Seçilebilir aralık (3:1 veya 2:1)
Ayarlanabilir Kenar Boşluğu Derinliği	Evet, 10 pozisyona kadar
Çalıştırma	Elektrikli, düğme ile çalıştırma
Güç Kaynağı	220-240 V, 50/60 Hz
Güç Tüketimi	150 W (maks.)
Boyutlar (G x E x Y)	445 x 300 x 240 mm
Ağırlık	10.5 kg
Atık Tepsisi	Çıkarılabilir, arkadan yüklemeli
Zımbalama Yeteneği	Hayır (sadece ciltleme)
Güvenlik Özellikleri	Kullanılmadığında otomatik kapanma, parmak koruyucu
Bakım	Delme pimlerini fırçayla temizleyin; hafif yağla yağlayın
Dahil Aksesuarlar	50 telli başlangıç paketi, kullanım kılavuzu, temizleme fırçası
Malzeme	Plastik kaplamalı metal şasi
Garanti	2 yıl sınırlı

Sık sorulan sorular - Quasar-E 500 FELLOWES

Fellowes Quasar-E 500'te tel boyutunu nasıl değiştiririm?

Öncelikle belgenizi doğru sayıda delikle delin. Ardından, istenen çapta (2 inç'e kadar) bir tel seçin. Belgeyi tel açıcıya yerleştirin, delikleri hizalayın ve teli kapatın. Ayrıntılı adımlar için kullanım kılavuzuna bakın.

Delme için maksimum kağıt kapasitesi nedir?

Quasar-E 500, tek seferde 80 gsm kağıttan 20 sayfaya kadar delebilir. Daha kalın kağıt için yığın boyutunu azaltın.

Ciltleme makinem neden delmiyor?

Makinenin prize takılı olduğunu ve güç anahtarının açık olduğunu kontrol edin. Ayrıca atık tepsisi dolu değilse ve mekanizmayı tıkayan sıkışmış kağıt olmadığından emin olun. Sorun devam ederse, kılavuzun sorun giderme bölümüne bakın.

Fellowes Quasar-E 500'ü nasıl temizlerim?

Makineyi fişten çekin. Delme pimlerinden ve tepsideki kağıt tozunu almak için dahili fırçayı kullanın. Dış yüzeyi nemli bir bezle silin. Derinlemesine temizlik için bakım talimatlarına bakın.

Plastik kapak veya ayraçları delebilir miyim?

Evet, ancak yığının toplam kalınlığı 20 sayfa eşdeğerini aşmamalıdır. Hasarı önlemek için ayarlanabilir kenar boşluğu derinliğini kullanın.

Hangi tür ciltleme telleri uyumludur?

Makine, 21 delikli (letter) veya 19 delikli (A4) desenlerindeki standart plastik tel ciltlemelerle çalışır. Fellowes, en iyi sonuçlar için kendi tellerinin kullanılmasını önerir.

Delme kenar boşluğu derinliğini nasıl ayarlarım?

Makinenin yan tarafındaki kenar boşluğu ayar düğmesini bulun. Kağıdın kenarından mesafeyi ayarlamak için 10 önceden ayarlanmış pozisyondan birine çevirin. Önce bir atık kağıt üzerinde test edin.

Makine olağandışı sesler çıkarıyor. Ne yapmalıyım?

Makineyi fişten çekin ve delme alanında herhangi bir tıkanıklık olup olmadığını kontrol edin. Ses devam ederse, mekanizmanın yağlanması gerekebilir. Kılavuzda anlatıldığı gibi hareketli parçalara birkaç damla hafif makine yağı uygulayın.

Önceden delmeden belge ciltleyebilir miyim?

Hayır, Fellowes Quasar-E 500 önceden delinmiş delikler gerektirir. Tek adımda delme ve ciltleme özelliği yoktur; önce delmeli, sonra ciltlemelisiniz.

Yedek parçaları veya telleri nerede bulabilirim?

Yedek teller ve aksesuarlar Fellowes resmi web sitesi veya yetkili bayilerden temin edilebilir. Delme pimleri gibi yedek parçalar için Fellowes müşteri desteğine başvurun.

KULLANIM KILAVUZU Quasar-E 500 FELLOWES

Kullanmadan önce lütfen bu talimatları okuyun. Atmayın: ileride başvurmak üzere saklayın.

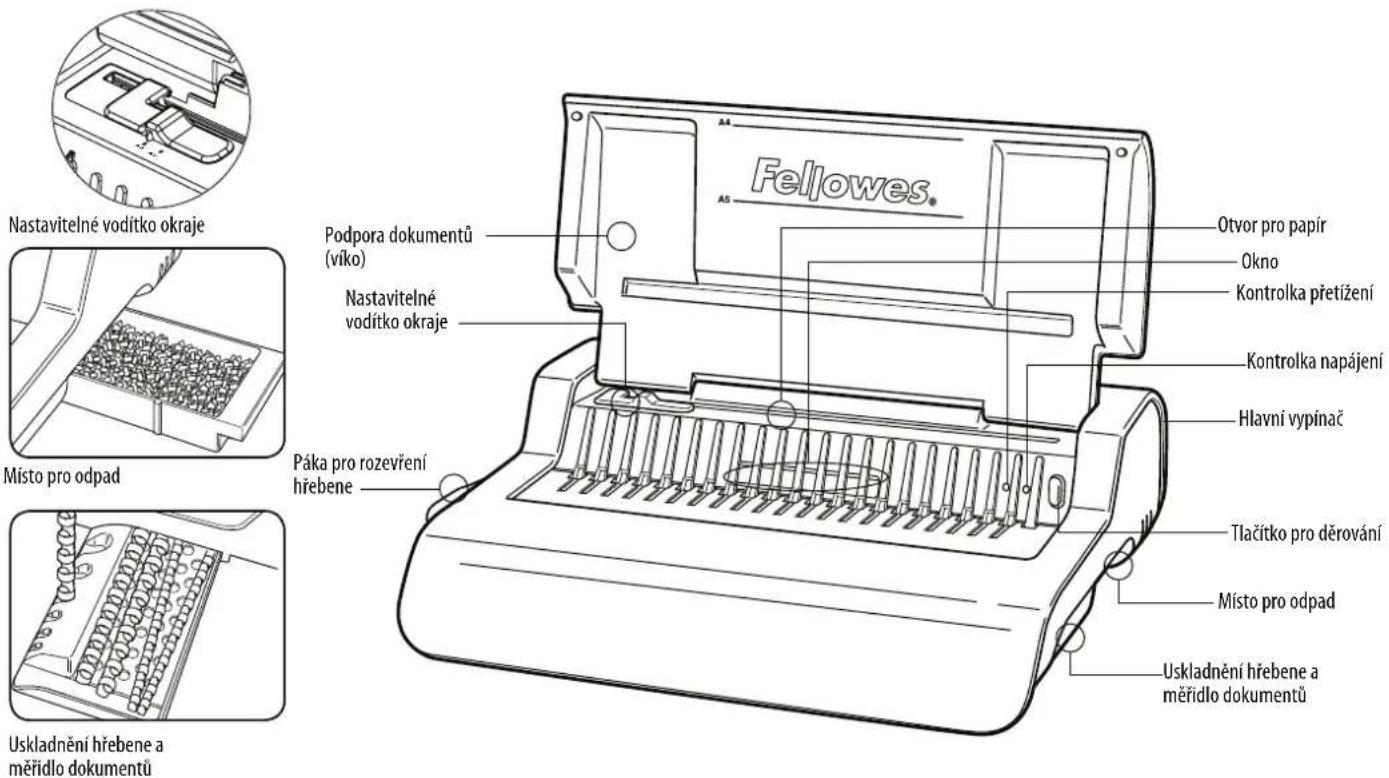

Tarak depolama yeri ve Belge ölçme

ÖZELLİKLERİ

Delme Kapasitesi

Kağıt yaprakları

80 g / 20 lb 25 yaprak

Şeffaf kapaklar

100-200 mikron / 4-8 mil 3 yaprak

200+ mikron / 8+ mil 2 yaprak

Diğer standart kapaklar

160-270 g / 40-60 lb 3 yaprak

270+ g / 60+ lb 2 yaprak

Voltaj: 220-240V AC 50/60Hz

Akım: 1,5A

Görev Çevrimi: 30 Dakika Açık / 30 Dakika Kapalı

Ciltleme Kapasitesi

Maks. tarak boyutu 50mm/2"
Maks. belge (80 g / 20 lb) 500 yaprak
Teknik Veriler
Kağıt boyutları A4
Delme yuvaları 21
Yuva aralığı	14,28mm / 9/16"
Ayarlanabilir kenar kılavuzu evet
Atık tepsisi kapasitesi	yaklaşık 1500 yaprak
Motor gücü	345
Net ağırlık	9,6 kg / 21,21 lb
Boyutlar (YxUxD)	130 x 428 x 390mm / 5,1" x 16,9" x 15,4"

ÖNEMLİ GÜVENLİK TALİMATLARI — Kullanmadan Önce Okuyun!

DIKKAT

İleride başvurmak üzere lütfen saklayın

Delme işlemi sırasında;

• daima makinenin dengeli bir yüzey üstüne yerleştirilmiş olmasına dikkat edin
• son belgeleri delmeden önce müsvedde yapraklar üzerinde deneme delikleri açıp makineyi ayarlayın
• delmeden önce zımbaları ve diğer metal parçalarını sayfalardan çıkarın
• makinenin belirtilen performans düzeyini hiçbir zaman aşmayın
  Makineyi ısı ve su kaynaklarından uzak tutun.

Makineyi asla açmayın ya da başka şekilde tamir etmeye çalışmayın.

Makineyi kolay erişilebilir bir prize takın.

Her kullanımdan sonra makineyi kapatın.

Uzun süre kullanılmayacaksa makinenin fişini prizden çekin.

Not – bu makinede, kullanım sırasında aşırı isındığı zaman devreye giren bir termal bağlantı kesme aygıtı vardır. Aygıt, makinenin kullanımı güvenli hale geldiğinde otomatik olarak devreden çıkar.

Tarak çapı boyutları

mm	inç	sayfa	sayıs
6	1/4	2-20
8	5/16	21-40
10	3/8	41-55
12	1/2	56-90
16	5/8	91-120
18	1 1/16		121-
22	7/8	151-180
25	1	181-200
32	1 1/4		201-2
38	1 1/2		241-3
45	1 3/4		341-4
51	2	411-500

Yardım mı Gerekli?

Müşteri Hizmetleri....www.fellowes.com

Uzmanlarımızın size bir çözüm sunmasına olanak verin.

Satın aldığınız yerle temas kurmadan önce daima Fellowes

ile temas kurun.

KURULUMU

1. Makinenin dengeli bir yüzey üstüne yerleştirilmiş olmasına dikkat edin.

1. Atık tepisinin boş ve doğru yerleştirilmiş olduğunu kontrol edin.

1. Makine, bağlantısı yapılmamış elektrik uçları ile gelir. İlgili güç kaynağına uygun doğru uç bağlantısını seçin.

1. Uç bağlantısını makineye yerleştirin (soket makinenin arkasındadır).

1. Makineyi kolay erişilebilir bir prize takın. Prizde elektrik gücü bulunmalıdır.

1. Makineyi açın (anahtar makinenin arkasındadır).

1. Kapağı kaldırın. Yeşil güç neonunun yanıp yanmadığını kontrol edin.

1. Tarak açma kolunun geriye doğru itilmiş olmasına dikkat edin.

CİLTLEMEDEN ÖNCE

1. Yeşil güç neonunun yanıp yanmadığını kontrol edin.

1. Tarak muhafaza tepsisini kullanarak doğru tarak çapını seçin.

1. Plastik tarağı açma mekanizmasına yerleştirin.

1. Tarak açma kolunu ileri doğru çekerek tarağı açın.

1. Kenar kılavuzu ayarını kontrol etmek için müsvedde yapraklar üzerinde deneme deliği açın.

CİLTLEME ADIMLARI

1. Kenar kılavuzunun uygun belge boyutuna ayarlandığından emin olun. Önce ön ve arka kapakları delin.

1. Makineyi ya da kullanıcıyı aşırı yüklemeyecek şekilde, yaprakları küçük partiler halinde delin. Gerekirse kenar kılavuzunu ayarlayın.

1. Delinmiş yaprakları, doğrudan, açılmış tarağa yerleştirin. Belgenin baş tarafından başlayın.

1. Delinmiş tüm yapraklar tarağa yerleştirildiğinde, tarak kolunu geriye doğru iterek tarağı kapatın ve ciltenmiş belgeyi çıkartın.

CİLTLENMİŞ BİR BELGENİN DÜZELTİLMESİ

Tarak daha önce tarif edilen şekilde açılıp kapatılarak, istenildiğinde belgeye sayfa eklenebilir ya da belgeden sayfa çıkartılabilir.

ATIKLARIN ÇIKARILMASI

Atık tepsisi makinenin altında bulunur ve erişimi sağ taraftandır. En iyi sonuçları elde etmek için tepsiyi düzenli olarak boşaltın.

MUHAFAZA

Makineyi kapatın. Kapağı indirin. Quasar-E taraklı ciltleme makinesi, masa üstünde yatay konumda muhafaza edilmek üzere tasarlanmıştır.

ARIZA GİDERME

Sorun	Nedeni	Çözüm
Yeşil güç neonu yanmıyor	Makine açılmamıştır	Makinenin arkasında bulunan fiş girişinin yanındaki ve soketteki anahtarla makineyi açın.
Kırmızı bekleme neonu	Makine delerken aşırı yükleniyor	Delme tuşuna basın. Makine zımbaları geri çeker ve kendisini sıfırlar.Delme çevrimi tamamlanana kadar bu işleme devam edin.
Delikler ortalanmamış	Kener kılavuzu ayarlanmamış	Kağıt veya kapak boyutunu düzeltmek için kenar kılavuzunu ayarlayın.
Makine delmiyor	Tıkanma	Atık tepsisinin boş olup olmadığını kontrol edin. Kağıt girişinde tıkanma olup olmadığını kontrol edin.
Delikler kenara paralel değil	Delgi kalıplarının altına çöp takılmıştır	Kağıt girişine sert bir mukavva parçası sokun. Mukavvayı yanlamasına hareket ettirerek sıkışmış olan çöplerin atık tepsisine düşmesini sağlayın.
Kısmi delikler	Yapraklar deliklerle doğru hizada değil	Kenar kılavuzunu ayarlayın ve doğru hizayı elde edene kadar müsvedde sayfalarla deneme yapın.
Delik kenarları hasarlı	Makine muhtemelen aşırı yüklenmektedir	Plastik kapakları kağıt yapraklarla birlikte delin. Delinmekte olan yaprak sayısını azaltın.
Atık tepsisi çöpleri kaçırıyor	Atık tepsisi doğru yerleştirilmemiş ya da ‘çoğuşma özelliği’ devreye girmiştir	Atık tepsisinin boş ve ‘çoğuşma özelliği’nin kapalı olmasını kontrol edin.

GARANTI

Fellowes, cilt makinesinin tüm parçalarının, ilk tüketici tarafından satın alınma tarihinden itibaren 2 yıl süreyle malzeme ve işçilik açısından kusursuz olacağını garanti eder. Eğer garanti dönemi içinde herhangi bir parça kusurlu bulunursa, tek ve özel tazminatınız, seçme hakkı ve masrafları Fellowes'a ait olmak üzere, söz konusu parçanın onarılması veya değiştirilmesidir. Bu garanti, kötü kullanım, yanlış muamele ya da yetkisiz taraflarca yapılmış onarım vakalarına uygulanmaz. Satılabilirlik ve belli bir amaca uygunluk garantileri dahil olmak üzere, her türlü zımlni garantilerin süresi, yukarıda beyan edilen

ilgili garanti dönemi ile sınırlıdır. Fellowes, bu ürünün kullanılması sonucunda oluşan zararlardan hiçbir şekilde sorumlu değildir. Bu garanti size belirli yasal haklar verir. Bu garantiden farklı olarak diğer yasal haklarınız olabilir. Bu garantinin süresi ve şartları, yerel yasaların gerektirebileceği sınırlamalar, kısıtlamalar veya şartlar haricinde tüm dünya genelinde geçerlidir. Daha fazla ayrıntı ya da bu garanti kapsamında servis almak için Fellowes ile ya da bayinizle irtibat kurun.

ČESKY

Bu ürün, Elektriksel ve Elektronik Ekipman olarak sınıflandırılmıştır. Bu ürünü bertaraf etme zamanı geldiğinde, lütfen bunun Avrupa Elektriksel ve Elektronik Ekipmanların Atılması (WEEE) Yönetmeliği ve bu yönetmekle ilgili yerel kanunlar uyarınca yapıldığından emin olun.

WEEE Yönetmeliği hakkında daha fazla bilgi için lütfen www.fellowes.com/WEEE sitesini ziyaret edin
