Tuotetyyppi	Sidontakone
Brändi	Fellowes
Malli	Quasar-E 500
Sidontatyyli	Kampasidonta
Maksimi sidontakapasiteetti	500 arkkia (80 gsm)
Lävistyskapasiteetti	20 arkkia (80 gsm)
Maksimi kamman koko	2 tuumaa (51 mm)
Lävistysten määrä	21 reikää (Letter) / 19 reikää (A4)
Lävistyskuvio	Valittava jakoväli (3:1 tai 2:1)
Säädettävä marginaalisyvyys	Kyllä, jopa 10 asentoa
Käyttö	Sähköinen, painikkeella ohjattu
Virtalähde	220-240 V, 50/60 Hz
Virrankulutus	150 W (max)
Mitat (P x L x K)	445 x 300 x 240 mm
Paino	10,5 kg
Jätelokero	Irrotettava, takalataus
Nidontakyky	Ei (vain sidonta)
Turvaominaisuudet	Automaattinen sammutus käyttämättömyyden jälkeen, sormisuoja
Huolto	Puhdista lävistystapit harjalla; voitele kevyellä öljyllä
Mukana tulevat tarvikkeet	Aloituspakkaus 50 kammalla, käyttöohje, puhdistusharja
Materiaali	Metallirunko muovikotelolla
Takuu	2 vuoden rajoitettu takuu

Usein kysytyt kysymykset - Quasar-E 500 FELLOWES

Kuinka vaihdan kamman koon Fellowes Quasar-E 500 -laitteessa?

Lävistä ensin asiakirjasi oikealla määrällä reikiä. Valitse sitten halutun halkaisijan kampa (enintään 2 tuumaa). Aseta asiakirja kamman avaimeen, kohdista reiät ja sulje kampa. Yksityiskohtaiset ohjeet löytyvät käyttöoppaasta.

Mikä on maksimi paperikapasiteetti lävistystä varten?

Quasar-E 500 voi lävistää enintään 20 arkkia 80 gsm paperia yhdellä kertaa. Paksummalla paperilla vähennä pinon kokoa.

Miksi sidontakoneeni ei lävistä?

Tarkista, että kone on kytketty pistorasiaan ja virtakytkin on päällä. Varmista myös, ettei jätelokero ole täynnä ja ettei tukkeutunut paperi estä mekanismia. Jos ongelma jatkuu, tutustu oppaan vianmääritysosioon.

Kuinka puhdistan Fellowes Quasar-E 500 -laitteen?

Irrota kone verkkovirrasta. Käytä mukana tulevaa harjaa poistaaksesi paperipöly lävistystapeista ja lokerosta. Pyyhi ulkopinta kostealla liinalla. Syväpuhdistusta varten katso huolto-ohjeita.

Voinko lävistää muovikansia tai -välilehtiä?

Kyllä, mutta vain jos pinon kokonaispaksuus ei ylitä 20 arkin vastinetta. Käytä säädettävää marginaalisyvyyttä välttääksesi vaurioita.

Minkä tyyppiset sidontakammat ovat yhteensopivia?

Kone toimii tavallisten muovikampasidontakampojen kanssa, joissa on 21 reiän (Letter) tai 19 reiän (A4) kuvio. Fellowes suosittelee omien kampojensa käyttöä parhaan tuloksen saavuttamiseksi.

Kuinka säädän lävistysmarginaalin syvyyttä?

Etsi marginaalin säätönuppi koneen sivulta. Kierrä sitä yhteen 10 esiasennetusta asennosta asettaaksesi etäisyyden paperin reunasta. Testaa ensin roska-arkilla.

Kone pitää epätavallisia ääniä. Mitä minun pitäisi tehdä?

Irrota kone verkkovirrasta ja tarkista lävistysalue mahdollisten esteiden varalta. Jos ääni jatkuu, mekanismi saattaa tarvita voitelua. Lisää muutama tippa kevyttä koneöljyä liikkuviin osiin oppaan ohjeiden mukaisesti.

Voinko sitoa asiakirjoja ilman esilävistystä?

Ei, Fellowes Quasar-E 500 vaatii esilävistetyt reiät. Siinä ei ole sisäänrakennettua lävistys- ja sidontatoimintoa yhdessä vaiheessa; sinun on lävistettävä ensin ja sidottava sitten.

Mistä löydän varaosia tai kampoja?

Vaihtokammat ja tarvikkeet ovat saatavilla Fellowesin viralliselta verkkosivustolta tai valtuutetuilta jälleenmyyjiltä. Varaosia, kuten lävistystappeja, varten ota yhteyttä Fellowesin asiakastukeen.

KÄYTTÖOHJE Quasar-E 500 FELLOWES

Lue nämä ohjeet ennen käyttöä. Älä hävitä: säilytä myöhempää käyttöä varten.

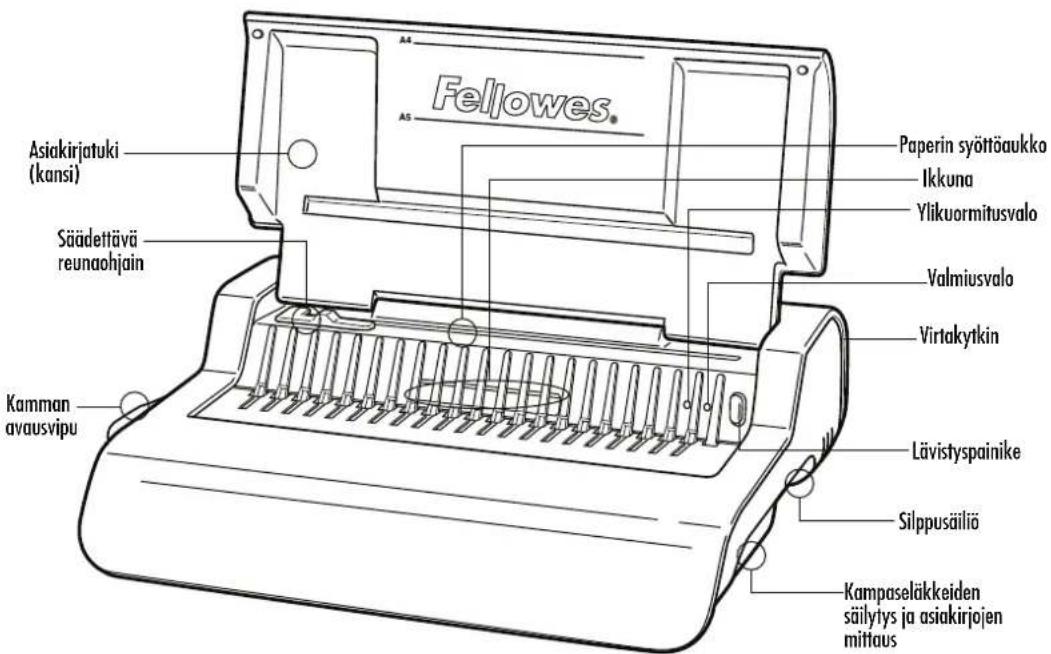

Kampaseläkkeiden säilytys ja asiakirjojen mittaus

OMINAISUUDET

Lävistyskapasiteetti

Paperiarkit

80 g / 20 lb 25 arkkia

Läpinäkyvät kannet

100–200 mikronia/ 4–8 mil 3 arkkia

200+ mikronia/ 8+ mil 2 arkkia

Muut standardikannet

160–270 g / 40–60 lb 3 arkkia

270+ g / 60+ lb 2 arkkia

Jännite: 220-240 V vaihtovirta 50/60 Hz

Virta: 1,5 A

Toimintajakso: 30 minuuttia päällä / 30 minuuttia pois päältä

Sidontakapasiteetti

Kamman enimmäisleveys 50 mm/2"
Asiakirjan suurin koko (80 g / 20 lb) 500 arkkia
Tekniset tiedot
Paperikoko	A4
Lävistysreikien määrä 21
Reikien välinen etäisyys 14,28 mm / 9/16"
Säädettävä reunaohjain on
Silppusäilion kapasiteetti	noin 1 500 arkkia
Moottorin teho	345
Nettopaino	9,6 kg / 21,21 lb
Mitat (K x P x S)	130 x 428 x 390 mm / 5,1" x 16,9" x 15,4"

TÄRKEITÄ TURVAOHJEITA — Lue ennen käyttöä!

VAROVAISUUTTA

Säilytä myöhempää tarvetta varten.

Lävistettäessä;

• varmista, että kone on vakaalla alustalla
• määritä laitteen asetukset ja testaa lävistystä harjoitusarkkien avulla ennen varsinaisten asiakirjojen lävistystä
• poista paperiniitit ja muut metalliesineet ennen lävistystä
• älä ylitä laitteen ilmoitettua suorituskykyä

Suojaa laite kuumuudelta ja vedeltä.

Älä avaa tai yritä korjata tätä laitetta.

Kytke laite helppopääsyiseen pistorasiaan.

Sammuta laite jokaisen käyttökerran jälkeen.

Jos laitetta ei käytetä pitkään aikaan, irrota se sähköverkosta.

Huomautus: Tässä laitteessa on lämpökatkaisin, joka sammuttaa ylikuumentuneen laitteen. Laite palautuu toimintaan, kun käyttö on jälleen turvallista.

KAMMAN LÄPIMITTA JA ASIAKIRJOJEN KOOT

Kamman läpimitat

mm	tuumaa		sivumäärä
6	1/4		2-20
8	5/16		21-40
10	3/8		41-55
12	1/2		56-90
16	5/8		91-120
18	1	1/16	121-
22	7/8		151-180
25	1		181-200
32	1	1/4	201-2
38	1	1/2	241-3
45	1	3/4	341-4
51	2		411-500

Tarvitsetko apua?

Asiakaspalvelu...www.fellowes.com Asiantuntijamme auttavat kaikissa ongelmissa. Ota yhteyttä asiakaspalveluun, ennen kuin otat yhteyttä jälleenmyyjään.

ASENNUS

1. Varmista, että kone on vakaalla alustalla.

1. Tarkista, että silppusäiliö on tyhjä ja paikoillaan.

1. Laitteen mukana toimitetaan erilaisia sähköjohtoja. Valitse verkkopistokkeeseen sopiva sähköjohto.

1. Kytke johto laitteeseen (pistoke on laitteen takana).

1. Kytke laite helppopääsyiseen verkkopistokkeeseen. Kytke verkkovirta.

1. Käynnistä laite (kytkin on takana). 7. Nosta kansi. Tarkista, että vihreä valmiusvalo palaa.

sta kansi. Tarkista, että vihreä valmiusvalo palaa.

1. Tarkista, että kamman avausvipu on työnnettynä taakse.

SUOMI

ENNEN SIDONNAN ALOITUSTA

1. Tarkista, että vihreä valmiusvalo palaa.

1. Valitse oikea kamman läpimitta säilytyskaukalon avulla.

1. Aseta muovikampa paikoilleen avausmekanismiin.

1. Avaa kampa vetämällä kamman avausvipu eteen.

1. Tarkista reunaohjaimen säätö harjoitusarkin avulla.

SITOMINEN

1. Varmista, että reunaohjain on asetettu oikeaan asiakirjakokoon. Lävistä ensin etu- ja takakannet.

1. Lävistä pieni määrä arkkeja kerrallaan, jotta laite tai käyttäjä ei ylikuormitu. Säädä reunaohjainta tarvittaessa.

1. Pinoa lävistetyt arkit suoraan avoimeen kampaan. Aloïta asiakirjan etukannesta.

1. Sulje kampa painamalla kampavipu taakse, kun kaikki lävistetyt arkit on pinottu kampaan, ja poista sidottu asiakirja laitteesta.

SIDOTUN ASIAKIRJAN KORJAAMINEN

Arkkeja voi lisätä tai poistaa milloin vain avaamalla ja sulkemalla kamman edellä kuvatulla tavalla.

LÄVISTYSJÄTTEIDEN POISTO

Silppusäiliö sijaitsee laitteen alla, ja sitä voi käsitellä oikealta puolelta. Laite toimii parhaiten, kun tyhjennät säiliön säännöllisesti.

VARASTOINTI

Sammuta laite. Laske kansi alas. Kampasidontalaite Pulsar on tarkoitettu varastoitavaksi vaakasuoraan työpöydälle.

VIANMÄÄRITYS

Ongelma	Syy	Ratkaisu
Vihreä valmiusvalo ei pala	Laite ei ole kytkettynä käyttöön	Kytke laite päälle liittimen vieressä olevasta virtakytkimestä.
Punainen valmiusvalo	Laite ylikuormittuu lävistyksen aikana	Paina lävistyspainiketta. Laite keskeyttää lävistyksen ja alustaa itsensä. Toista, kunnes lävistysjakso on valmis.
Lävistetyt reiät eivät ole keskellä	Reunaohjainta ei ole säädetty	Korjaa paperin tai kannen kokoa reunaohjainta säätämällä.
Laite ei lävistä	Tukos	Tarkista, että silppusäiliö on tyhjä. Tarkista, ettei paperin syöttöaukossa ole tukosta.
Lävistysreiät eivät ole reunan suuntaisia	Meistin alla on roskia	Työnnä jäykkä pahvin palanen paperinsyöttöaukkoon. Liu’uta pahvia sivuttain siirtääksesi lävistysjätteet silppusäiliöön.
Reiät ovat vajaita	Lävistysreiät eivät ole reunan suuntaisia	Säädä reunaohjain ja testaa lävistys harjoitusarkilla.
Reikien reunat ovat repeytyneet	Laite voi ylikuormittua	Lävistä muovikannet paperiarkkien kanssa. Vähennä lävistettävien arkkien määrää.
Silppusäiliö vuotaa	Silppusäiliö on asetettu väärin tai pursketoiminto on aktivoitunut	Tarkista, että silppusäiliö on tyhjä ja ettei pursketoiminto ole käytössä.

TAKUU

Fellowes takaa, että sidontalaitteen osissa ei ole materiaali- tai valmistusvikoja 2 vuoden ajan tuotteen alkuperäisestä ostopäivästä. Jos osassa havaitaan vika takuuaikana, ainoana ja yksinomaisena ratkaisuna on viallisen osan korjaus tai vaihto Fellowesin valinnan mukaan ja kustannuksella. Takuu ei kata väärinkäyttöä, virheellistä käsitetyä tai valtuuttamatonta korjausta. Kaikkien hiljaisten takuiden, mukaan lukien kaupallistaminen tai soveltuvuus tiettyä tarkoitusta varten, kesto on siten rajattu edellä määrätyn takuujan

mukaisesti. Fellowes ei vastaa missään tapauksessa tästä tuotteesta johtuvista välillisistä vahingoista. Tämä takuu antaa sinulle erityiset lainmukaiset oikeudet. Sinulla voi olla tästä takuusta poikkeavia laillisia oikeuksia. Tämän takuun kesto ja ehdot ovat voimassa maailmanlaajuisesti lukuun ottamatta paikallisen lainsäädännön edellyttämiä erilaisia rajoituksia tai ehtoja. Lisätietoja tai takuun alaisia palveluja on saatavissa Fellowesilta tai jälleenmyyjältäsi.

NORSK

KAPASITET

Hullingskapasitet

Papirark

80 g / 20 lb 25 ark

Transparente omslag

100-200 mikron / 4-8 mil 3 ark

200+ mikron / 8+ mil 2 ark

Andre standardomslag

160-270 g / 40-60 lb 3 ark

270+ g / 60+ lb 2 ark

Spenning: 220-240 V AC 50/60 Hz

Strøm: 1,5 A

Driftssyklus: 30 minutter på / 30 minutter av

Bindingskapasitet

Maks. Binderstørrelse 50 mm/2"
Maks. dokumenttykkelse: (80g / 20lb) 500 ark
Tekniske data
Papirformater	A4
Hullåpninger	21
Hullavstand 14,28 mm / 9/16"
Justerbar kantstyring ja
Kapasitet på avfallskurv ca. 1500 ark
Motoreffekt	345
Nettovekt 9,6 kg / 21,21 lb
Mål (H x L x D) 130 x 428 x 390 mm / 5,1" x 16,9" x 15,4"

VIKTIGE SIKKERHETSANVISNINGER — Les disse før bruk!

FORSIKTIG

Tämä tuote luokitellaan sähkö- ja elektroniikkalaitteeksi. Kun tuote poistetaan käytöstä, se on hävitettävä sähkö- ja elektroniikkalaiteromusta annetun EY:n direktiivin (WEEE) ja direktiivin liittyvän kansallisen lainsäädännön mukaisesti.

Lisätietoja WEEE-direktiivistä on osoitteessa www.fellowes.com/WEEE
