Quasar-E 500 - Биндер FELLOWES - Безплатно ръководство за потребителя

Тип продукт	Машина за подвързване
Марка	Fellowes
Модел	Quasar-E 500
Стил на подвързване	Подвързване с гребен
Максимален капацитет на подвързване	500 листа (80 g/m²)
Капацитет на перфориране	20 листа (80 g/m²)
Максимален размер на гребена	2 инча (51 мм)
Брой перфорации	21 отвора (Letter) / 19 отвора (A4)
Модел на перфорация	Избираема стъпка (3:1 или 2:1)
Регулируема дълбочина на полето	Да, до 10 позиции
Операция	Електрическа, с бутон
Захранване	220-240 V, 50/60 Hz
Консумация на енергия	150 W (макс.)
Размери (Д x Ш x В)	445 x 300 x 240 мм
Тегло	10.5 кг
Тава за отпадъци	Отстраняема, зареждане отзад
Възможност за телбод	Не (само подвързване)
Функции за безопасност	Автоматично изключване след бездействие, предпазител за пръсти
Поддръжка	Почиствайте перфориращите щифтове с четка; смазвайте с леко масло
Включени аксесоари	Начален пакет с 50 гребена, ръководство за потребителя, четка за почистване
Материал	Метално шаси с пластмасов корпус
Гаранция	2 години ограничена

Често задавани въпроси - Quasar-E 500 FELLOWES

Как да сменя размера на гребена на Fellowes Quasar-E 500?

Първо перфорирайте документа си с правилния брой отвори. След това изберете гребен с желания диаметър (до 2 инча). Поставете документа върху отварача за гребен, подравнете отворите и затворете гребена. За подробни стъпки вижте ръководството за потребителя.

Какъв е максималният капацитет на хартия за перфориране?

Quasar-E 500 може да перфорира до 20 листа хартия от 80 g/m² на едно преминаване. За по-дебела хартия намалете размера на стека.

Защо машината ми за подвързване не перфорира?

Проверете дали машината е включена и превключвателят за захранване е включен. Също така се уверете, че тавата за отпадъци не е пълна и че няма заседнала хартия, блокираща механизма. Ако проблемът продължава, се консултирайте с раздела за отстраняване на неизправности в ръководството.

Как да почистя Fellowes Quasar-E 500?

Изключете машината от контакта. Използвайте включената четка, за да отстраните хартиения прах от перфориращите щифтове и тавата. Избършете външната част с влажна кърпа. За дълбоко почистване вижте инструкциите за поддръжка.

Мога ли да перфорирам пластмасови корици или разделители?

Да, но само ако общата дебелина на стека не надвишава еквивалента на 20 листа. Използвайте регулируемата дълбочина на полето, за да избегнете повреда.

Какви типове гребени за подвързване са съвместими?

Машината работи със стандартни пластмасови гребени с 21 отвора (Letter) или 19 отвора (A4). Fellowes препоръчва използването на собствените им гребени за най-добри резултати.

Как да регулирам дълбочината на полето за перфориране?

Намерете копчето за регулиране на полето отстрани на машината. Завъртете го на една от 10-те предварително зададени позиции, за да зададете разстоянието от ръба на хартията. Първо тествайте върху чернова.

Машината издава необичайни шумове. Какво трябва да направя?

Изключете машината от контакта и проверете за препятствия в зоната за перфориране. Ако шумът продължава, механизмът може да се нуждае от смазване. Нанесете няколко капки леко машинно масло върху движещите се части, както е описано в ръководството.

Мога ли да подвързвам документи без предварително перфориране?

Не, Fellowes Quasar-E 500 изисква предварително перфорирани отвори. Той няма вградена перфорация и подвързване в една стъпка; трябва първо да перфорирате, след това да подвържете.

Къде мога да намеря резервни части или гребени?

Резервни гребени и аксесоари са налични от официалния уебсайт на Fellowes или от оторизирани дилъри. За резервни части като перфориращи щифтове се свържете с отдела за обслужване на клиенти на Fellowes.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Quasar-E 500 FELLOWES

Моля, прочетете тези инструкции преди употреба. Не изхвърляйте: пазете за справки в бъдеще.

ВЪЗМОЖНОСТИ

Производителност при перфориране

Хартиени листове

80 г / 20 паунда 25 листа

Прозрачни корици

100-200 микрона / 4-8 мил. 3 листа

200+ микрона / 8+ мил. 2 листа

Други стандартни корици

160-270 г / 40-60 паунда 3 листа

270+ г / 60+ паунда 2 листа

Напрежение: 220-240 V AC 50/60 Hz

Ток: 1,5 А

Работен цикъл: 30 минути вкл. / 30 минути изкл.

Производителност на подвързване

Макс. размер на гребена 50 мм/2 инча
Макс. документ (80 г / 20 паунда) 500 листа
Технически параметри
Размер на хартията А4
Перфориращи слотове 21
Стъпка на слот	14,28 мм / 9/16 инча
Регулируем подравняващ водач	да
Капацитет на тавата за отпадъци	прибл. 1500 листа
Мощност на двигателя	345
Нето тегло	9,6 кг / 21,21 паунда
Размери (В x Ш x Д)	130 x 428 x 390 мм / 5,1 x 16,9 x 15,4 инча

ВАЖНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ – Прочетете преди употреба!

ВНИМАНИЕ

Моля, съхранявайте ръководството за бъдещи справки.

Когато перфорирате:

• винаги поставяйте машината върху стабилна повърхност
• перфорирайте за проба отпадъчни листове и настройвайте машината преди перфориране на окончателните документи
• премахвайте кламерите и другите метални предмети преди перфориране
• никога не превишавайте нормираната производителност на машината
  Дръжте машината далеч от източници на топлина и вода.

Никога не опитвайте да отваряте или да ремонтирате по друг начин машината.

Включете машината в леснодостъпен контакт.

Изключвайте машината след всяка употреба

Изключвайте кабела от машината, когато не се използва за дълъг период от време.

Забележка – тази машина е снабдена с термичен предпазител, който се активира при прегряване на машината по време на работа. Той автоматично ще се нулира, когато е безопасно да се работи с машината.

ДИАМЕТЪР НА ГРЕБЕНА И РАЗМЕРИ НА ДОКУМЕНТИТЕ

Размери на диаметъра на гребените

Нуждаете се от помощ?

Обслужване на клиенти.....www.fellowes.com Позволсте на экспертите ни да ви помогнат с правилното решение. Винаги се обаждайте на Fellowes преди да се свързвате с мястото на покупката си.

ИНСТАЛАЦИЯ

1. Поставете машината върху стабилна повърхност.

1. Проверете дали тавата за отпадъци е празна и правилно монтирана.

1. Машината е снабдена с разкачени захранващи кабели. Изберете подходящия кабел за конкретното електрозахранване.

1. Включете кабела в машината (гнездото се намира в задната част на машината).

1. Включете щепсела на машината в лесно достъпно гнездо за мрежово електрозахранване. Включете мрежовото електрозахранване.

1. Включете машината (копчето е разположено в задната част на машината).

1. Повдигнете капака. Проверете дали зелената неонова светлина свети.

1. Уверете се, че лостът за отваряне на гребена е избутан назад.

ПРЕДИ ДА ПОЧНЕТЕ ДА ПОДВЪРЗВАТЕ

1. Проверете дали зелената неонова светлина свети.

1. Изберете правилния диаметър за гребена, като използвате тавата за съхраняване на гребените.

1. Вмъкнете пластмасовия гребен в механизма за отваряне.

1. Издърпайте напред лоста за отваряне на гребена, за да отворите гребена.

1. Перфорирайте за проба отпадъчни листове, за да проверите настройката на подравняващия водач.

1. Уверете се, че подравняващият водач е настроен за точния размер на документа. Първо перфорирайте предната и задната корици.

1. Перфорирайте листовете на малки партиди, които не претоварват машината или потребителя. Регулирайте подравняващия водач при необходимост.

1. Зареждайте перфорираните листове директно върху отворения гребен. Започнете с предната част на документа.

1. Когато всички перфорирани листове бъдат заредени върху гребена, натиснете лоста на гребена назад, за да затворите гребена и да отстраните подвързания документ.

Допълнителни листове могат да бъдат добавяни или отстранявани по всяко време чрез отварянето и след това затварянето на гребена, както е описано по-горе.

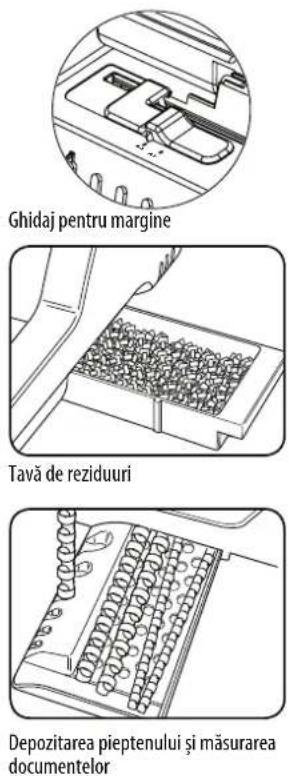

ОТСТРАНЯВАНЕ НА ОТПАДЪЧНИ ИЗРЕЗКИ

Тавата за отпадъци се намира под машината, като достъпът до нея е възможен от дясната страна. За да гарантирате максимально добри резултати, изпразвайте редовно тавата.

СЪХРАНЯВАНЕ

Изключете машината. Спуснете капака. Подвързващата машина Quasar-E е конструирана да бъде съхранявана в хоризонтално положение върху бюрото.

ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ

Проблем	Причина	Решение
Няма зелена неонова светлина	Машината не е включена	Включете машината от задната част близо до гнездото за щепсела и в електрическия контакт.
Червена неонова светлина за режим на готовност	Машината е претоварена при перфориране	Натиснете бутона за перфориране. Машината ще оттегли перфораторите и ще се нулира. Продължете този процес до завършване на цикъла на перфориране
Перфорираните отвори не са центрирани	Подравняващият водач не е настроен	Регулирайте подравняващия водач в съответствие с правилния размер на хартията или корицата.
Машината не перфорира	Задръстване	Проверете дали тавата за отпадъци е празна. Проверете за задръстване на входа за хартията.
Перфорираните отвори не са успоредни на водача.	Под пробойниците са заседнали изрезки.	Вземете парче твърд картон и го плъзнете във входа за хартия. Размърдайте картона настрани, за да освободите заседналите изрезки, ако има такива, в тавата за отпадъци.
Частични отвори	Листовете не са центрирани правилно според схемата на перфориране.	Регулирайте подравняващия водач и перфорирайте пробно отпадъчни листове до правилно положение
Повредени ръбове на отворите	Възможно претоварване на машината	Перфорирайте пластмасовите корици с хартиените листове. Намалете броя на перфорираните листове.
Изсипвания от тавата за отпадъци	Тавата за отпадъци не е правилно поставена или "функцията при препълване" не е активирана	Проверете дали тавата за отпадъци е празна и „функцията при препълване" е изключена.

ГАРАНЦИЯ

Fellowes гарантира, че всички части на подвързващата машина са без дефекти на материали и изработка, като дава 2-годишна гаранция от датата на покупка от първоначалния клиент. Ако която и да е част се окаже дефектна през гаранционния период, вашето единствено и изключително обезщетение ще бъде ремонт или замяна на дефектната част по избор и за сметка на Fellowes. Настоящата гаранция не важи за случаите на злоупотреба, неправилно манипулиране или неупълномощени ремонти. Всяка косвена гаранция, включително тази за продаваемост или пригодност за конкретна цел, по силата на настоящия документ е ограничена в рамките на съответния гаранционен период, указан по-горе. В никой случай Fellowes

не носи отговорност за каквито и да е последващи повреди, дължащи се на този продукт. Настоящата гаранция ви дава определени законови права. Вие може да разполагате с други юридически права, които да се различават от настоящата гаранция. Продължителността, правилата и условията на настоящата гаранция са валидни в целия свят, с изключение на местата, където местното законодательство може да изисква различни ограничения, рестрикции или условия. За повече подробности или за получаване на обслужване по настоящата гаранция се свържете с Fellowes или с вашия търговец.

ROMÂNĂ

Този продукт е класифициран като електрическо и електронно оборудване. Когато дойде времето да изхвърлите този продукт, уверете се, че правите това в съответствие с европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕО) и съобразно с местните закони, свързани с тази директива.

За допълнителна информация за директивата относно ОЕО посетете www.fellowes.com/WEEE
