5622101 - Bindmachine FELLOWES - Gratis gebruiksaanwijzing en handleiding

Producttype	Ringbandinbindmachine
Merk	Fellowes
Model	5622101
Afmetingen (H x B x D)	165 x 498 x 451 mm
Netto gewicht	13,5 kg
Voeding	220-240 V, 50/60 Hz, 230 W, 1,0 A
Perforatiecapaciteit (80 g papier)	28 vellen
Perforatiecapaciteit (transparante hoezen 100-200 µm)	4 vellen
Perforatiecapaciteit (standaard hoezen 160-270 g)	4 vellen
Maximale inbindcapaciteit (80 g papier)	500 vellen
Maximale ringdiameter	51 mm
Instelbare achterrandmarge	Ja, 2 standen (2,5 mm en 4,5 mm)
Aantal perforatiegaten	21
Afstand tussen de perforatiegaten	14,28 mm
Instelbare aanslag	Ja
Capaciteit afvalbak	3000 vellen
Gebruikscyclus	30 min aan / 30 min uit
Ondersteunde papierformaten	A4, A5
Verwijderbaar inbindplatform	Ja
Thermische beveiliging	Ja
Garantie	2 jaar (onderdelen en arbeid)
Onderhoud	Maak de afvalbak regelmatig leeg, voorkom papierstoringen
Veiligheid	Lees de instructies voor gebruik, niet zelf openen of repareren, gebruik op een stabiele ondergrond
Algemene informatie	Voldoet aan de WEEE-richtlijn

Veelgestelde vragen - 5622101 FELLOWES

Hoe bind ik een document in met de Fellowes 5622101?

Zorg ervoor dat het groene lampje brandt. Kies de juiste ringdiameter, stel de achterrandmarge in, plaats de ringen en open ze met de hendel. Perforeer de vellen in kleine stapels, laad ze op de open ringen, beginnend met het vooromslag, en sluit de ringen door de hendel naar achteren te duwen. Verwijder het ingebonden document.

Wat moet ik doen als het rode lampje gaat branden?

Het rode lampje geeft een overbelasting aan tijdens het perforeren. Druk op de perforeerknop om de perforaties te verwijderen en de machine opnieuw in te stellen. Ga door tot het einde van de cyclus.

Wat is het maximale aantal vellen dat ik in één keer kan perforeren?

Voor 80 g papier is de maximale capaciteit 28 vellen. Voor transparante hoezen (100-200 µm) of standaard hoezen (160-270 g) beperkt u zich tot 4 vellen.

Hoe stel ik de achterrandmarge in?

De achterrandmarge heeft twee standen: 2,5 mm (min) en 4,5 mm (max). Gebruik de laagste stand voor ringen tot 18 mm diameter en de hoogste voor grotere ringen (tot 51 mm).

De machine perforeert niet, wat moet ik doen?

Controleer of de afvalbak niet vol is en of er geen papierstoring is in de invoergleuf. Zorg er ook voor dat het groene lampje brandt en dat de machine aan de achterkant is ingeschakeld.

Hoe maak ik vastzittende confetti onder de ponsen schoon?

Neem een kartonnen vel en schuif het in de invoergleuf, beweeg het dan van links naar rechts om de confetti in de afvalbak te laten vallen.

Kan ik dikke hoezen (meer dan 270 g) gebruiken?

Ja, maar de perforatiecapaciteit is verminderd. Voor transparante hoezen van 100-200 µm maximaal 4 vellen perforeren. Voor standaard hoezen van 160-270 g ook 4 vellen. Boven 270 g beperkt u zich tot 3 vellen.

Hoe leeg ik de afvalbak?

De afvalbak is aan beide zijden toegankelijk. Voor de beste resultaten leegt u hem elke 50 handelingen om papierstoringen te voorkomen. Zorg ervoor dat het 'burst'-apparaat gesloten is na het terugplaatsen.

Wat is de garantie op dit apparaat?

Fellowes garandeert alle onderdelen tegen fabricagefouten gedurende 2 jaar vanaf de aankoopdatum. De garantie dekt reparatie of vervanging van defecte onderdelen, maar niet schade door oneigenlijk gebruik.

Kan ik de machine zelf repareren?

Nee, probeer nooit zelf de machine te openen of te repareren. Neem contact op met de klantenservice of een erkende dealer voor reparaties.

GEBRUIKSAANWIJZING 5622101 FELLOWES

Dese instructies voor gebruik lezen. Niet weggooien, maar bewaren om later te kunnen raadplegen.

MOGELIJKHEDEN

Ponscapaciteit

Papiervellen

80 g 28 vellen

Transparante dekbladen

100-200 micron 4 vellen

200+ micron 3 vellen

Andere standaard dekbladen

160-270 g 4 vellen

270+ g 3 vellen

Inbindcapaciteit

Max. kamgrootte 51 mm

Max. document (80 g) 500 vellen

Technische gegevens

Papierafmetingen A4, A5
Ponsgaten	21
Regelbare achtermarge ja - 2 standen(min = 2,5 mm, max = 4,5 mm)
Perforatieafstand	14,28
Regelbare randgeleiding	ja
Afvalbakcapaciteit	3000 vellen
Voltage	220-240 V 50/60 Hz
Motorvermogen	230 W 1,0 A
Werkingscyclus	30 min. aan / 30 min. uit
Nettogewicht	13,5 kg
Afmetingen (HxLxD)	165 x 498 x 451 mm

BELANGRIJKE VEILIGHEIDSINSTRUCTIES — Lezen voor gebruik!

VOORZICHTIG

Lezen voor gebruik. Bewaren voor later gebruik.

Tijdens het ponsen;

• zorg altijd dat de machine op een stabiel oppervlak staat
• test ponsafvalvellen en stel de machine in vóór het ponsen van uiteindelijke documenten
• verwijder nietjes en andere metalen voorwerpen vóór het ponsen
• overschrijd nooit de opgegeven capaciteit van de machine

Tijdens het inbinden;

• het uitneembare inbindplatform kan los van het ponsapparaat worden gebruikt
• zorg er altijd voor dat het uitneembare inbindplatform op een stabiel oppervlak staat
  Houd de machine uit de buurt van warmte- en waterbronnen.
  Probeer de machine nooit te openen of op een andere wijze te repareren.
  Sluit de machine aan op een gemakkelijk bereikbaar stopcontact.

Opmerking – deze machine is uitgerust met een thermische uitschakelfunctie die geactiveerd wordt wanneer de machine oververhit raakt tijdens gebruik. Deze functie wordt automatisch gereset wanneer de machine veilig bediend kan worden.

Kamdiameterafmetingen & margediepte-instellingen

mm aantal vellen			Terugzetmarge
6	mm		2-20
8	mm		1—
10	mm
12	mm
16	mm
18	mm
22	mm
25	mm
32	mm
38	mm		150
45	mm
51	mm

Hulp nodig?

Klantendienst....www.fellowes.com

Laat onze deskundigen u helpen met een oplossing.

Neem altijd eerst contact op met Fellowes alvorens

contact op te nemen met de winkel waar u het product hebt gekocht.

OPSTELLING

1. Zorg dat de machine op een stabiel oppervlak staat.

1. Controleer of de afvalbak leeg en correct gemonteerd is. De bak is toegankelijk vanaf de linker- en rechterkant. De bak heeft een 'barstfunctie' die werkt wanneer de afvalkorf 'overvol' is.

1. De machine wordt geleverd met losse stroomkabels. Kiles de juiste stroomkabel voor de gepaste stroomvoorziening.

1. Sluit de kabel aan op een geaard stopcontact.

1. Schakel de machine in (knop bevindt zich aan de achterzijde van de machine).

1. Til het deksel op. Controleer of het groene lampje van de voeding brandt.

1. Zorg dat de kamhendel naar achter geduwd is.

1. Zorg ervoor dat het inbindplatform correct in de machine geplaatst is.

NEDERLANDS

INBINDSTAPPEN

1. Controleer of het groene lampje van de voeding brandt.

1. Selecteer de correcte kamdiameter met behulp van de opslagbak.

1. Selecteer de correcte diepte van de achtermarge voor het aantal vellen.

1. Steek de plastic kam in het openingsmechanisme. Trek de kamhendel naar voren en open de kam.

1. Plaats geponste vellen direct op de geopende kam.

1. Maak de afvalbak regelmatig leeg - bij voorkeur telkens na gebruik.

1. Schakel de machine uit.

DOCUMENTEN INBINDEN

1. Zorg ervoor dat de randgeleider op de juiste documentgrootte is ingesteld. Pons de voor- en achterdekbladen eerst.

1. Pons vellen in kleine hoeveelheden die de machine of de gebruiker niet overbelasten. Stel de randgeleider zo nodig bij.

1. Plaats geponste vellen direct op de geopende kam. Begin met de voorzijde van het document.

1. Wanneer alle geponste vellen op de kam liggen, duwt u de kamhendel naar achter om de kam te sluiten en verwijdert u het ingebonden document.

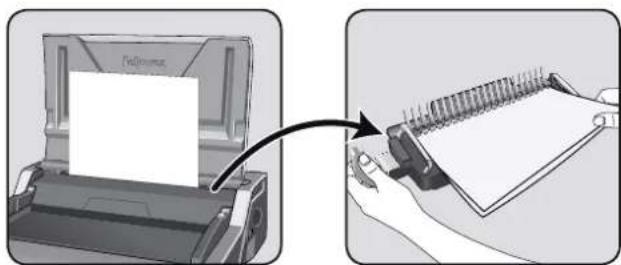

UITNEEMBAAR INBINDPLATFORM

De Galaxy heeft een uniek mobiel inbindplatform. Het platform kan van de basis worden getild en op een stabiel oppervlak worden gebruikt om documenten in te binden met de gebruikelijke inbindprocedure; hierdoor kunnen meerdere gebruikers samenwerken. Als het platform niet in gebruik is, moet het veilig in de ponsmachine worden opgeborgen.

Extra vellen kunnen op ieder ogenblik toegevoegd of verwijderd worden door de kam te openen en weer te sluiten zoals eerder beschreven.

AFVAL VERWIJDEREN

De afvalbak bevindt zich onder de machine en is toegankelijk van beide kanten. Voor de beste resultaten dient u de bak regelmatig leeg te maken. De bak moet na elke 50 bewerkingen worden leeggemaakt om verstopping te voorkomen.

OPSLAG

Doe het deksel naar beneden. De Galaxy kambindmachine dient horizontaal op een bureau te worden geplaatst.

PROBLEMEN OPLOSSEN

Probleem	Oorzaak	Oplossing
Geen groen lampje voor de voeding	Machine is niet ingeschakeld	Schakel de machine in met de knop aan de achterzijde naast de stekkeringang en steek de stekker in het stopcontact
Rood stand-by lampje	Machine werd overbelast tijdens het ponsen	Druk op de ponsknop. De machine zal de ponsvellen terug trekken en automatische reset uitvoeren. Ga op deze wijze verder tot het ponsen voltooid is
Ponsgaten zijn niet in het midden	Randgeleiding niet ingesteld	Stel randgeleiding in totdat gatenpatroon correct is
Machine ponst niet	Verstopping	Controleer of afvalbak leeg is. Controleer op verstopping bij papierinvoer
Ponsgaten zijn niet evenwijdig met rand	Afval zit vast onder de matrijzen	Neem een stuk stijf karton en schuif dit in de papierinvoer. Beweeg het karton zijdelings om alle resten in de afvalbak te gooien
Gedeeltelijke gaten	Vellen niet correct uitgelijnd met ponspatroon	Regel de randgeleiding bij en test afvalvellen tot de afstelling correct is
Vellen draaien niet op het ingebonden document	Achtermarge is te groot voor een kleinere kam	Selecteer de kleinere margediepte voor kammen tot 18 mm in diameter. Selecteer de grotere margediepte voor kammen groter dan 18 mm
Beschadigde ponsranden	Mogelijke overbelasting van de machine	Pons plastic dekbladen met papiervellen. Verminder het aantal te ponsen vellen
Afvalbak lekt	Afvalbak is niet correct gemonteerd of 'barstfunctie' is geactiveerd	Controleer of afvalbak leeg is en de 'barstfunctie' gesloten is

Fellowes garandeert dat alle onderdelen van de inbindmachine zonder gebreken zijn betreffende materiaal en afwerking gedurende 2 jaar vanaf de datum van aankoop door de originele gebruiker. Als van enig onderdeel tijdens de garantieperiode wordt vastgesteld dat dit defect is, is uw enige en exclusieve optie de reparatie of vervanging van het defecte onderdeel, dit naar naar goeddunken en op kosten van Fellowes. Deze garantie is niet van toepassing in geval van misbruik, verkeerd gebruik of niet goedgekeurde reparatie. Alle impliciete garanties, waaronder garanties met betrekking tot verkoopbaarheid of geschiktheid voor een bepaald doel, worden

hierbij beperkt in duur tot de hierboven aangegeven toepasselijke garantieperiode. In geen geval is Fellowes aansprakelijk voor enige incidentele of gevolgschade toe te schrijven aan dit product. Deze garantie verleent u specifieke wettelijke rechten. U hebt misschien nog andere wettelijke rechten die van deze garantie afwijken. De duur, bepalingen en voorwaarden van deze garantie zijn wereldwijd geldig, behalve waar andere beperkingen, restricties of voorwaarden vereist kunnen worden door de plaatselijke wetgeving. Neem voor verdere details of om service te kunnen krijgen onder deze garantie contact met ons of met uw winkelier op.

SVENSKA

Dit product is geclassificeerd als een elektrisch en elektronisch apparaat. Indien u besluit zich te ontdoen van dit product, zorg dan a.u.b. dat dit gebeurt in overeenstemming met de Europese richtlijn inzake afval van elektrische en elektronische apparaten (AEEA) en conform de locale wetgeving met betrekking tot deze richtlijn.

Voor meer informatie over de AEEA-richtlijn kunt u terecht op www.fellowes.com/WEEE
