BRUKSANVISNING CS380T MCCULLOCH

Tack for att du anvander en McCulloch-product! Du ar därmed en del av en historia som tog sin början for länge sedan, nar McCulloch Corporation startade sin tillverkning av motorer under andere världskriget. Frän och med 1949, nar McCulloch lanserade den Första lätta enmansmotorsågen, skulle skogsarbetet aldrig blis liktigen.

Utvecklingen av innovativa motorsågar skulle fortsettagenornätiondena, och verksamheten utökades, forstmed motorer for flygplan och gokarts pa 1950-talet, ochsedan med minimotorsågar pa 1960-talet. Pa 1970- och80-talet utökades sortimentet med trimmers ochloblasar.

Idag bygger McCulloch som en del av Husqvarnakoncernen vidare på den tradition av kraftfulla motorer, tekniska innovationer och utmärkande design som varit vart kännetecken i mer ø enn ent halvsekel. Minskad bransleforbrukning, minskade ulstapp og lagre ljudnivaer ør av hoga prioritet forss, på sama satt som att forbättra sakerheten och användarvanligehen.

Vi hoppas att du kommt att vara nojd med din McCulloch-produkt, som ar utformad for att vara din foljeslagare under en lang tid framover. Genom att folja raden i braksanvisingen gallande anvandning, service och unterhalb kan produktens livslangd utokas. Om du behöver professionell hjälp med reparation aller service, kan du använda dig av var Service Locator pa www.mcculloch.com.

McCulloch arbetar ständigt med att vidareutveckla sina produiter och forbehäller sig dārfor rätten till ändringar beträffande bl.a. form och utseende utan föregäende meddelande.

Den har bruksanvisingen kan också laddas ned frän www.mcculloch.com.

WARNING! Motorsågar kan vara farliga! Slarvigt eller felaktigt
användende kan resultera i allvarliga skador eller dödsfall for Föraren aller andra.

Läsigenombraksanvisningen noggrant ochforstainnehallettinnandu anvander maskinen.

Använd alltid:

Godkänd skyddshjälm
Godkanda horselskydd
Skyddsglasogon ellr visir

Bulleremissioner till omgivningen entwickel Europeiska Gemenskapens direktiv. Maskinens emission anges i kapitel Tekniska data och på dekal.

Häll alltid motorsågen med båda händerna.

Använd aldrig motorsågen med endast en hand.

Tillat aldrig svardsspetsen att komma i kontakt med ett foremål.

WARNING!

Kast kan uppsta nar svardsspetsen kommer i kontakt med etfremal och orsakar en reaktion som kastar svardet uppat och bakat mot användaren.Detta kan orsaka allvarlig personlig skada.

Motorn stannas genom att tändningen slás
ifrán med stoppkontakten.

Kedjemboms, aktiverad (hoger)
Kedjemboms, ej aktiverad (vänster)

Branslepump.

Branslepaftllng.

Kedjeoljepafylling.

Övriga på maskinen angivna symboler/dekaler avser spefika krav for certifieringar på vissa marknader.

INNEHÄLL

Vadärvadpamotorsagen? (1)

1 Cylinderkapa
2 Branslepump
3 Stopkontakt (Till- och franslagning av tändning.)
4 Chokereglage/Startgassparr
5 Bakre handtag med högerhandsskydd
6 Informations- och varningsdekal
7 Bransletank
8 Justerskruvar forgasare
9 Starhandtag
10 Startapparat
11 Kedjeoljetank
12 Produkt- och serienummerskylt
13 Kedjespannarskruv (CS 340)
14 Kopplingskapa (CS 340)
15 Gasreglagesparr (Förhindrar ofriviligt gaspádrag.)
16 Främre handtag
17 Kastskydd
18 Ljuddampare
19 Sagsvard
20 Noshjul
21 Sågkedja
22 Barkstöd (Finns som tillbehör.)
23 Vred (CS 380)
24 Kedjefangare
25 Kedjespannarhjul (CS 380)
26 Kopplingskapa
27 Integrerat kombiverktyg
28 Gasreglage
29 Svardsskydd
30 Bruksanvisning
31 Kombiverktyg

Inneháll

INLEDNING

Bastekund! 27
Symbolerpamaskinen: 27
Vad ar vad pà motorsågen? 28

INNEHÄLL

Innehall 28

ALLMÄNNASÄKERHETSINSTRUKTIONER

Atgärder fore använding av ny motorsag 29
Viktigt 29
Använd alltid sunt fornuft 29
Personlig skyddsutrusting 30
Maskinens sakerhetsutrusting 30
Skarutrusting 32

MONTERING

Montering av svard och kadja 35

BRÄNSLEHANTERING

Drivmedel 36
Tankning 36
Branslesakerhet 37

START OCH STOPP

Start och stopp 38

ARBETSTEKNIK

Forevarjeanvandning: 39
Allmanna arbetsinstruktioner 39
Kastforebyggande atgarden 42

UNDERHALL

Allmant 43
Forgasarjustering 43
Kontroll, underhalb och service av motorsågens sakerhetsutrustning 43
Ljuddampare 44
Luftfilter 44
Tandstift 44
Centrifugalrening "CCS" 44
Underhãllsschema 45

TEKNISKA DATA

Tekniska data 46
Svard och kedjekombinationer 47
EG-forsakran om overensstammelse 47

Åtgårder fore användning av ny motorsåg

Läsigenombruksanvisingen noggrant.
(1)-(51) hänvisar till illustrationer på sid. 2-5.
- Kontrollera skärutrustingens montering och justering. Se anvisningar under rubrik Montering.
Tanka och starta motorsågen. Se anvisningar under rubrikerna Branslehantering och Start och Stopp.
Använd inte motorsägen forrän tillräcklig med kedjesmörljá har natt saggkedjan. Se anvisningar under rubrik Smörjning av skärutrustingen.
Längvarig exponering for buller kan ge bestaende horselskador. Använd därfor alltid godkända horselskydd.

WARNING! Under inga forhällanden fár maskinens ursprungliga utformning andras atan tillstand fran tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade andringar och/eller tilbehör kan medfora allvarlga skador eller dösfall for Föraren alleranda.

WARNING! En motorsåg kan felaktigt eller slarvitigt använd vara ett farligt redskap, som kan orsaka allvarlg, till och med livshotande, skada. Det är mycket viktigt att du lasser och forstär innehallet ienna bruksanvising.

WARNING! Ljuddamparen innehaller kemikalier som kan vara cancerframkallande. Undvik kontakt med dessa kemikalier ifall juddamparen skulle g asonder.

WARNING! Lángvarig inanding av motorns avgaser, kedjeoljedimma och damm fran sagspan kan utgöra en hãsorisk.

VARNING! Denna maskin alstrar under drift ett elektromagnetiskt falt. Detta falt kan under vissa omstandigheter ge paverkan på aktiva eller passiva medicinska implantat. For att reducera risken for allvarliga erer livshotande skador rekommenderar vi daffor personer med implantat att radgora med likare samt tillverkaren av det medicinska implantatet innanenna maskin anvands.

Viktigt

VIKTIGT!

Denna motorsag for skogsbruk ar konstruerad for skogsbete sasom tradfällning, kvistning och kapning.

Du bör endast använda de svärd/ sāgkedjekombinationer vi rekommender i kapitel Tekniska data.

Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan pāverka din syn, ditt omdöme aller din kroppskontroll.

Använd personlig skyddsutrustning. Se anvisningar under rubrik "Personlig skyddsutrustning".

Modifera aldrigenna maskin saatt denej langre overensstammermedoriginalutforandet,och anvand den inte om den verkar habliv modifierad av andra.

Använd aldrig en maskin som ar felaktig. Följ underhälls-, kontroll- och serviceinstruktioner ienna bruksanvisning. Vissa underhälls- och serviceatgärder skall utforas av tränade och kvalificerade specialister. Se anvisningar under rubrik Underhall.

Förvara alltid det integradere kombiverktyget i verktygsfästet nar den ante används. Använd inte verktygsfästet für andra ändamål an att fasta de medfoljande kombiverktyget i, eftersom verktygsfästet endast ár konstruerad for detta ändamål.

Använd aldrig andra an i denna bruksanvisning rekommenderade tillbehör. Se anvisninger under rubrikerna Skärutrustning och Tekniska data.

OBS! Använd alltid skyddsglasögon eller ansiktvisir for att minska risiken for skador frän slungande foremål. En motorsåg ár kapabel till att slunga ivåg foremål, sásom sagspàn, små trästycken, etc, med stor kraft. Detta kan orsaka allvarlig skada, speciellt på ögonen.

WARNING! Att kora en motorsag i ett instantié eller daltigt ventilerat utrémme kan orsaka dösfall genom kvävning eller kolmonoxidförgiftning.

WARNING! En felaktig skärurtrustning
eller en felaktig svård/
sögkedjekombination ökar risiken für
kast! Använd endast de svård/
sögkedjekombinatori vi
rekommender, somt följ
filingsinstruktionen. Se anvisningar
under rubrik Tekniska data.

Använd alltid sunt fornuft (2)

Det ar omjigt att tacka alla tankbara situationer du kan stallas infor vid anvandande av motorsag. Var alltid forsiktig och anvand sunt fornuft. Undvik situationer som du anser dig otillracklig kvalificerad for. Om du after att ha last dessa instruktioner fortfarande kanner dig osaker angaende tillvagagangssatt, skall du radraga en expert

innan du fortsetter. Tveka inte att kontakta din
äterförsäljare eller oss om du har frågor angäende
användning av motorsög. Vi stär garna till tjänst och ger
dig råd som hjälper dig att annvända din motorsög på ett
bättre och säkrare sätt. Gä gärna en utbildning i
motorsagsanvändning. Din äterförsäljare,
skogsvardskola eller ditt bibliotek kan upplysa dig om
vikket utbildningsmaterial och vilka kurser som finns
tillgängliga. Det pagär ett ständigt arbete med att forbättra
design och teknik - forbattringar som ökar din sakerhet
och effektivitet. Besök din äterförsäljare regelbundet für
att se vilenken nytta du kan ha av de nyheter som
introduceras.

Personlig skyddsutrustning

VARNING! Merparten av olyckor med motorsag inträffar när sāgkedjan träffar användaren. Vid all användning av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrusting eliminerar inte skaderisken, men den reducerar effekten av en skada vid ett olyckstillbud. Be din äterförsäjare om hjälp vid val av utrustning.

Godkänd skyddshjälm
Horselskydd
Skyddsglasogon eller visir
- Handskar med sagskydd
- Byxor med sagskydd
Stovlar med sagskydd, stalhatta och halkfri sula
- Första forband ska alltid finnas till hands.
- Brandslackare och spade

Kladseln i ovrigt bør vara ätsittande utan att begransa dina roresemöljigheter.

VIKTIGT! Gnistor kan komma frán ljuddämparen,
svardet och kedjan er annan källa. Ha alltid verktyg
for brandslacking tillgangliga ifall du skulla behöva
dem. På sā sätt hjalper du till att forhindra skogstränder.

Maskinens sakerhetsutrustning

I detta avsnitt forklaras vilka maskinens sakerhetsdetaljer ar, somt deras Funktion. For kontroll och underhall se anvisninger under rubrik Kontroll, underhall och service av motorsågens sakerhetsutrustning. Se anvisninger under rubrik Vad ar vad?, for att hitta var dessa detaljer ar placerade pa din maskin.

Maskinens livslängd kan förkortas och risiken for olyckor kan öka om underhäll av maskinen inte utförs på rätt satt och om service och/eller reparatione inte utförs fackmannamssigt. Om du behöver ytterligare uppliesninger kontakta njärmaste serviceverkstad.

WARNING! Använd aldrig en maskin med defekt sakerhetsustrustning. Sakerhetsustrustningen ska kontrolleras och underhällas. Se anvisninger under rubrik Kontroll, underhäll och service av motorsagens sakerhetsustrustning. Om din maskininte klarar alla kontrollerna skaa serviceverkstad uppsökas for reparation.

Kedjbebroms med kastskydd

Din motorsag ar utrustad med kedjemboms, vilken ar konstruerad att stoppa sagkedjan vid kast. En kedjembros reducerar risiken for olyckor, men det ar endast Du som anvandare som kan forhindra dem.

Var försiktig vid använding och se till att svärdets kastrisk sector aldrigkommen ikontakt med ett foremål.

• Kedjebromsen (A) aktiveras antingen manuell (via vänsterhanden) eller med troghetsfunktionen. (3)
  Aktivering sker när kastskyddet (B) fors framat. (3)
  Den rorelsen aktiverer en fjaderspand mekanism som spanner bromsbandet (C) runt motorns kedjedrivningsystem (D) (kopplingstrumman). (4)
  Kastskyddet ar inte enbart konstruerat for att aktivera kedjebromsen. En annan mycket viktig funk tion ar att det reducerar risken for att vanderhanden skulltraffa sagkedjan om man tapped greppet om framre handtaget.
• Kedjebromsen skall vara tillslagen nar motorsagen startas for att forhindra kedjan fran att rotera.
• Använd kedjebroms som "parkeringsbroms" vid start smt vid kortare forfylltning, for att forhindra olyckor där användare eller omgivning ofrifikilligt kan komma i kontakt med sagkedjan i rörelse.
  Kedjebromsen frikopplas genom att kastskyddet fors bakat, mot framre handtaget.
• Kast kan vara blixtnabba och mycket valdsamma. De flesta kast ár sma och resultar inte alltid i att kedjebromsen aktiveras. Vid sádana kast gäller att hälla motorsågen i ett stadigt grepp och att inte släppa det.
  Hur kedjebromsen aktiveras, manuellert ell via troghetsfunktionen, stys ar hv aldsvamst kastet aramt motorsagens position i forhallande til detforemal svardets kastrisksektor commit i kontakt med. Vid valdsamma kast och darrsvardets kastrisksektorbefinner sig sa langt bort fran anvandaren sommojligt, ar kedjebromsen konstruerad sa att denaktiveras via kedjebromsens motvikt (troghet) ikastriktningen.

Vidindrevaldsamma kastller under arbetssituationdárkastrisksektornbefinnersignara anecdarden,aktiveraskedjebromsen manuellt via vänsterhanden.

• Vid fälläge ar vänsterhanden i ett läge som omöjiggör manuell aktivering av kedjebromsen. Videnna typ av grepp, dvs Near vänsterhanden ar placerad sa den ej kan paverka kastskyddets rórelse, kan kedjebromsen endast aktiveras via troghetsfunktionen.

Kammer min hand alltid att aktivera kadjebromsen vid kast?

Nej. Det kravs en viss kraft for att fora kastskyddet framat. Om din hand endast latt snuddar vid kastskyddet aller slinter over det, kan det Handa att kraften inte ar tillrackligt stark for att utlosa kedjebromsen. Du skall aven halla et stadigt grepp om motorsagens handtag naru dar erbarag. Om du gor det och farrk kast, slapper du kanske aldrig handen on det framre handtaget och aktiverar inte kedjebromsen, ellr oksa aktiveras kedjebromsen forst naraq har hunnit svanga runt en bra bit. I en sadan situation kan det handa att kedjebromsen inte hinner stoppa kedjan innan den traffar dig.

Det forekomm ercksø vissa arbetsstallningar som gør att din hand inte kan nå kastskyddet for att aktivera kadjebromsen; t.ex. nar sagen halls i fällningsposition.

Kammer troghetsaktivering av kedjebromsen alltid ske om ett kast intraffar?

Nej. For det forsta maste din broms fungera. Att testa bromsen ar latt, se anvisningar under rubrik Kontroll, underhall och service av motorsagens sakerhetsutrustning. Vi rekommenderar att du gfor detta innan du paborjar vare arbetspass. For det andra maste kastet vara tillrackligt kraftigt for att aktivera kadjebromsen. Om kadjebromsen vor for kanslig skulls den ständigt aktiveras, vilket skulla vara besvarande.

Kammer kedjebromsen alltid att skyddamig fran skador om ett kast intraffar?

Nej. For det forsta maste din broms fungera for att ge det avsedda skyddet. For det andra maste den aktiveras sā som beskrivs ovan for att stoppa sagkedjan vid ett kast. For det tredje kan kadjebromsen aktiveras, men om svardet ar for nara dig kan det hända att bromsen inte hinner sakta ner och stoppa kedjan innan motorsägen träffar dig.

Endast du själv och en korrekt arbetsteknik kan eliminera kast och dess risker.

Gasreglagesparr

Gasreglagesparren ar konstruerad att forhindra ofrivillig aktivering av gasreglaget. När spärren (A) trycks ner i handtaget (= när man häller om handtaget) frikopplas gasreglaget (B). När greppet om handtaget slapps äterstalles bade gasreglaget samt gasreglagsparren till sina respektive ursprungslagen. Detta läge innebär att gasreglaget automatiskt lases på tomgang. (5)

Kedjefangare

Kedjefangaren ar konstruerad att fanga upp en avhoppad erller brusten kadja. Dessa handelser undvikes i de festa fall genom en korrekt kedjespanning (se anvisninger under rubrik Montering) samt korrekt unterhall och service av svard och kadja (se anvisninger under rubrik Allmanna arbetsinstruktioner).

Högerhandsskydd

Högerhandsskyddet skall forumot at skydda handen vid ett kedjeavhopp erner an kadjg arv, se till att grenar och kvistar inte paverkar greppet om bakre handtaget.

Avvibreringsssystem

Din maskin ár utrustad med ett avvibreringsystem, vilket ár konstruERat att ge en sā vibrationsfri och behaglig användning som mögigt.

Maskinens avvibreringssystem reducrar overforingen av vibrationener mellan motorenhet/skärutrusting och maskinens handtagsenhet. Motorsagkroppen, inklusive skärutrusting, hanger i handtagsenheten via s.k. avvibreringselement.

Sångning i ett hårt trädslag (de flesta lovtränd) ger mer vibrationener àn sängning i ett mukt (de flesta bartränd). Sångning med en oskarpt erter felaktig (fel typ eller felaktigt filad) skärutrusting ökar vibrationsivän.

WARNING! Overexponering av vibrationner kan leda till blockkärls-ller nervskador hos personer som har blodcirkulationsstörninger. Uppsok likare om ni upplever kroppsliga symptom som kan relateras til overexponering av vibrationner. Exempel på sādana symptom ar domningar, avsaknad av kānsel, "kittlingar", "stickningar", smärta, avsaknad ell ereducering av normal styrka, Förändringar i hudens fãrg ell dess yta. Dessa symptom upträder vanligtvis i fingrar, händer ell handlede. Dessa symptom kan öka vid kalla temperaturer.

Stoppkontakt

Stoppkontakten skanvandas for att stanga av motorn. (34)

Ljuddampare

Ljuddamparen ar konstruerad for att reducera Ijudnivan somt for att leda bort motorns avgaser fran anvandaren.

WARNING! Motors avgaser á heta och kan innehalla gnistor vilka can orsaka brand. Starta därfor aldrig maskinen inomhus eller nara eldfängt material!

I områden med varmt och tort klimat kan risiken for brändere vara pataglig. Det forekomer att dessa områden regleras med lagstiftning och krav på att ljuddämparen bland annat skall vara utrustad med godkant gnistfängarnät (A). (7)

OBS! Ljuddamparen blir mycket het saväl vid använding som efter stopp. Detta gäller även vid tomgangskörning. Var uppmärksam på brandfaran, speziell vid hantering nara brandfarliga ämnen och/ller gaser.

WARNING! Använd aldrig en motorsåg utan erller med defekt ljuddämpare. En defekt ljuddämpare kan öka ljudnivan och brandrisken avsevärt. Ha verktyg for brandslackning tillgangliga. Använd aldrig en motorsåg utan erller med defekt gnistfängarnat om gnistfängarnät ar obligatoriskt i ditt arbetsmärde.

Skärutrustning

Detta avsnitt behandlar hur du genom korrekt underhall somt genom användning av korrekt typ av skärurtrustning:

• Reducerar maskinens kastbenägenhet.
• Minskar forekomsten av sāgkedjeavhopp samt sāgkedjebrott.
  Erhaller optimal skar prestanda.
• Okar skarurustningens livslangd.
  Undviker okning av vibrationsnivae.

Grundregler

• Använd endast den skärutrustning vi rekommender! Se anvisningar under rubrik Tekniska data.
• Hall sāgkedjans skärtänder väl och korrekt skäpta! Följ vara instruktioner och använd rekommended filmall. En felskarpt eller skadad sāgkedja ökar risiken for olykor.
• Hall korrekt underställning! Följvara instruktioner och anvand rekommenderad underställningsmall. En for stor underställning okar risiken for kast.
• Hall sāgkedjan sträckt! En otilrackligt sträckt sāgkedja ökar risiken for sāgkedjeavhopp som ökar slitage på svärd, sāgkedja och sāgkedjedrivhujl.
• Hall skärutrustingen vällsmord och korrekt unterhallen! En otillracklig smörjning av sögkedja ökar risiken for sögkedjebrott SAMÖK slitaget pa svärd, sögkedja och sögkedjedrivhjul.

Kastreducerande skarutrustning

WARNING! En felaktig skärurtrustning
eller en felaktig svård/
sågkedjekombination ökar risiken für
kast! Använd endast de svård/
sågkedjekombinator vi
rekommender, somt följ
filingsinstrktionen. Se anvisningar
under rubrik Tekniska data.

Kast kan endast undvikas genom att du som anecdare ser till att svardets kastrisksektor aldrigkommen ikontakt med ett foremål.

Genom att anecdva skarutrusting med "inbyggd" kastreduktion och genom att skarpa och underhalla sagkedjan korrekt kan effekten av ett kast reduceras.

Svärd

Ju mindre nosradie desto lagre kastbenagenhet.

Sågkedja

En sagkedja ar uppyggd avett antal olika lankar vilka finns bade i standard och i kastreducerat utforande.

VIKTIGT! Inga sagkedjor eliminerar risken for kast.

WARNING Varjekontakt med en roterande sagkedja kan orsaka mycket svara skador.

Nagra uttryck som specificerar svard och sagkedja

Fort bibehalla alla sakerhetsdetaljer pa skarutrustningen, bor du ersatta slitna och skadade svard-/kedjekombinationer mot ett svard och en kedja som Husqvarna rekommender. Se anvisningar under rubrik Tekniska data for information om vilka svard-/ kedjekombinerer vi rekommender.

Svärd

Längd (tum/cm)
- Antal tänder i noshjulet (T).
Sågkedjedeling (=pitch) (tum). Svärdets noshjul och motorsagens kedjedrivhjul mäste vara anpassad till avstandet mellanDRVlänkarna.
- Antal drivlänkar (st). Varje svardslangd ger i kombination med sagededelining smt antal tander i noshjulet ett bestamnt antal drivlänkar.
- Svärdssparbredd (tum/mm). Svärdspårets bredd mäste vara anpassad till sagkedjans drivlänksbredd.
- Sågkedjeoljehål och流转 kedjestrackartapp.
Svärdet måste var anpassat till motorsagens konstruktion.

Sågkedja

Sågkedjedeling ( = pitch) (tum)
- Drivlänksbredd (mm/tum)
Antal drivlankar (st)

Skärpning och justering av underställning hos sågkedja

VARNING! Bär alltid handskar nár du arbetar med kedjan sà att du skyddar dina händer frän skador.

Allmänt angäende skärpning av skärtdand

Saga aldrig med en sló sāgkedja. Tecken på att sāgkedjan ár sló ár att du maste pressa skärutrustningen genom träet och attTRSapanorna ár mycket sma. En mycket sló sāgkedja ger ingaTRSapanor alls.Det enda resultatet blirtrapuder.
- En valskarpt sagkedja ater sig själv ner genom traet och gerTRSapanor som ar stora och lungsa.
Den sagande delen hos en sagkedja kallas skarlänk och bestiar av en skartand (A) och en underställningsk slack (B). Avständet i hojd mellan dessa avgör skardjupet (C). (8)

Vid skärping av skärctand finns fyrå matt att ta hänsyn till.

1 Filningsvinkel
2 Stötvinkel
3 Fillage
4 Rundfilsdiameter

Det ar mycket svart att skarpa en sagkedja korrekt utan hjalpmedel. Darf rekommenderar vi att du anvander var filmall. Den sakerstaller att sagkedjan skarps for optimal kastreduktion och skarkapacitet.

Se anvisingar under rubrik Tekniska data angaende vilka data som gäller vid skärpning av din motorsågs sagkedja.

VARNING! Avsteg fran
skärningsinstruktionen ökar
sögkedjans kastbenägenhet avsevär.

För skärpning av skärtdand behövs en rundfil och en filmall. Se anvisningar under rubrik Tekniska data angäende vilken rundfilsdiameter somt vilken filmall som rekommenderas till din motorsags sagkedja.

Stang av motorn. (34)
- Kontrollera att saggedjan ar sträckt. En otilracklig sträckning gör saggedjan instabil i sidled vilket försvarar en korrekt skärpning.
- Fila alltid frän skärtdens insida och utat. Lätta filen på returdraget. Fila alla tänderna på ena sidan forst, vändAREfter motorsägen och fila den Återstænde sidans tänder.
- Fila sà att alla tänder blir lika lánga. När endast 4 mm (5/32) Återstår av skärtandens langd År sagkedjan utslitten och skall slängas. (9)

Allmänt angænde justering av underställning

• Vid skärpning av skärtdanden minskar underställningen (=skärdjupet). För att behalla maximal skärkapacitet måste underställningskacken sankas till rekommanderad niva. Se anvisningar under rubrik Tekniska data angående hur stor underställningen skull vara på din motorsågs sagkedja. (8)

VARNING! För stor underställning ökar saggkedjans kastbenägenhet!

Justering av underställning

När justering av underställningen gös, maste skartänderna vara nyskarpta. Vi rekommenderar att underställningen justeras after var tredje sagkedjeskärping. OBS! Denna rekommendation forutsätter att skartändernas langd inte filats ner onormalt.
- För justering av understandungen behövs en flatfil och en underställningsmall. Vi rekommenderar att du anvander var filmall for understandning, for att få rätt underställningsmätt och rätt vinkel på underställningsklagen.

Lagg filmallen over sagkedjan. Information om användning av filmallen finns på forpackningen. Använd flatfilen für att fila bort överskottet på den överskjutande delen av understandningsklacken. Understandungen ar korrekt d'inget motstand könnennardu drar filen over mallen.

Sträckning av sagkedjan

VARNING! En otillräcklig sträckt sāgkedja kanresultera i sāgkedjeavhopp vilket kan orsaka allvarlig, till och med livshotande skada.

WARNING! Använd alltid godkända skyddshandskar. Åven en kedja som inte rör sig kan orsaka allvarliga skador på användaren eller andra personer somkommen at kedjan.

Ju mer du anvander en sagkedja dato langre blir den. Det ar viktigt att man justerar skarutrustningen afterenna foranding.

Sågkedjestrackningen skall kontrolleras vid varj tankningsstilfalle. OBS! En ny sågkedja kraver en inkörssperiod under vilken man skall kontrollera sågkedjestrackningen oftare.

Generell gäller att man skall sträcka sāgkedjan sa hart som möjligt, men inteHardareän att den latt kan dras runt for hand. (10)

CS 340

Stang av motorn. (34)
- Lossa svardsmuttrarna som laser kopplingskapan/ kedjebromsen. Anvand kombiverkyget som finns integrerad i hogerhandsskyddet ull ert verktyg med motvarsvarande dimensionalonier (kontakta aterforsjalare for ersattningsnyckel). Dra sedan at svardsmuttrarna med handkraft sa hart du kan. (6) (11)
- Lyft upp svärddspetsen och strack sāgkedjan genom att skruva sāgkedjesträckarskruven med hjäpl av kombiverktyget. Strack sāgkedjan ānda tills den inte hänger slak på svärdets undersida. (12)
- Använd kombiverktget och dra at svärdsmuttrarna samtidigt som du häller upp svärddspetsen. Kontrollera att sāgkedjan lätt kan dras runt for hand och att den inte hänger ner på svärdets undersida. (13)

CS 380

Stang av motorn. (34)
- Frigör vredet genom att vika ut det. (14)
Vrid vredet moturs for att lossa svardsskyddet. (15)
- Justera kedjespänningen genom att vrida kedjespannarhjulet nedat (+) for att öka spanningen och uppat (-) for att minska spanningen. Luft svardsspeten när du justerar kedjespänningen. (16)
- Dra at kopplingskapan genom att vrida vredet medurs medan du haller upp svardsspetsen. (17)
- Fäll in vredet igen for att lasa spanningen. (18)

Smörjning av skärutrustningen

WARNING! Otilracklig smorjning av skarutrustingen kan resultera i sagkedjebrott vilket kan orsaka allvarlg, till och med livshotande skada.

Sågkedjeolja

En sagkedjeolja skall ha god vidhaftning vid sagkedjan.
samt ha goda flytegenskaper oavsett om det ar varm
sommar ell er kall vinter.

Som motorsågstillverkare har vi utvecklat en optimal sågkedjeolja som genom sin vegetabiliska bas dessutom ar biologiskt nedbrytar. Vi likommenderan användande av Universal Outdoor Accessories kedjeolja (Bio) for maximal livslängd saväl for sågkedjan som for milón. Ar Universal Outdoor Accessories kedjeolja (Bio) ej tillganglig reckommenderas vanlig sågkedjeolja.

Använd aldrig spillolja! Den är skadlig böde für dig, maskinen och miljön.

VIKTIGT! Vid använding av vegetabilisk sågkedjeolja, demontera och rengör svärdsspar och sāgkedja innan langtidsförvaring. Annrs finns risk att sāgkedjeoljan oxiderar, vilket medfor att sāgkedjan blir stel och svardets noshjul kärvar.

Samtiga vara motorsagsmodeller har automatisk sāgkedjesörnjing. En del av modellerna kan även fās med justerbart oljeflóde.
Sågkedjeolitetanken och bransletanken ar dimensionerade sö att branslet ska ta slut innan sågkedjeoljan tar slut.

Dock forutsätter denna sakerhetsfunktion att man använder korrekt sākgedjeolja (en für tunn och lättflyinge olja tommer sākgedjeoljetanken innan branslet tar slut), att man följ var rekommendation angäende forgasarinstalling (en für "mager" installng gör att branslet räcker langre Ån sākgedjeoljan) smt att man följ va rekommendationer när det gäller skärurustninq (ett for langt svard kraver mer kadjeolja).

• Kontrolera sāgkedjesmorjningen vid varje tankningstillfälle. Se anvisningar under rubrik Smörjning av svardets noshjul.

Rikta pa ca 20 cm (8 tum) avstand svardsspeters mot ett fast ljust fremål. Efter 1 minuts körning pa 3/4 gas ske an tydlig oljerand synas pa det ljusa fremålet.

Om sāgkedjesmörjningen inte fungerar:

• Kontrolera att svärdets sāgkedjeoljekanal ār öppen.
  Rengör vid behov.
• Kontrollera att svardsparet ar rent. Rengör vid behov.
• Kontrollera att svärdets noshjul går lätt samt att noshjulets smörjhäl ar öppet. Rengör och smörj vid behov.

Om sāgkedjesmörningen inte fungerar after genomgang av ovan listade kontroller och tillhörande átgärder skadu uppsoka din serviceverkstad.

Kedjedrivhjul

Kopplingstrumman ar forsedd med ett Spur-drivhjul (kedjedrivhjulet fastlott pa trumman (D)).(4)

Kontrolera regelbundet slitageniv'an hos kedjdrivhjulet. Byt om det ar onormal slitet. Kedjdrivhjul sca bytas vid varje sagkedjebyte.

Slitagekontroll av skärutrustningen

Kontrollera sagkedjan daglichen med avseende på:

Synliga sprickor i nitar och länkar.
- Om sagkedjan ar stel.
- Om nitar och länkar ar onormalt slitna.

Kassera sagkedjan om den uppvisar nçon eller nàgra av ovanstaende punkter.

Vi reckommenderar att ni anvander en ny sagkedja som matt pa hur slitten den sagkedja ni anvander ar.

När endast 4 mm Återstär av skartandens langdär sāgkedjan utsliten och sca slängas. (9)

Svärd

Kontrollera regelbundet:

• Om grader bildats på svärdsbommarnas utsidor (A). Fila bort vid behov. (19)
• Om svardssparet ar onormalt slitet (B). Byt svard vid behov. (19)
• Om svardsnosen ar onormalt ether ojemnt slitet. Omen "crop" bildats darr svardsnosens radie slutar svardtets undersida, har du kort med otillrackligt strackt sagkedja.
• For maximal livslängd bør svardet vandas dagligen.

WARNING! Merparten av olyckor med motorsag intraffar när sagkedjan traffar användaren.

Använd personlig skyddsutrustning. Se anvisningar under rubrik "Personlig skyddsutrustnng".

Undvik all anecdarning du anser dig otillrackligt kvalificerad for. Se anvisiningar under rubikerna Personlig skyddusutrusting, Kastforebyggande atgander, Skarutrusting och Allmanna arbetsinstruktioner.

Undvik situationer dar kastrisk foreligger. Se anvisninger under rubrik Maskinens sakerhetsutrusting.

Användrekommenderad skärutrusting ochkontrollera dess skick.Se anvisningar under rubrik Allmanna arbetsinstruktioner.

Kontrollera fonctionen hos motorsagens sakerhetsdetailed. Se anvisingar under rubirkerna Allmanna arbetsinstruktioner och Allmanna sakerhetsinstruktioner.

Montering av svard och kedja

WARNING! Kontroll och/eller underhalb scall utforas med motorn franslagen. Stoppkontakten atergar automatiskt till startläge. For att undvika ofrivillig start, maste dafir alltid tändhatten avlagsnas fran tandstiftet vid montering, kontroll och/eller underhalb.

Bär alltid handskar när du arbetar med kedjan sa att du skyddar dina händere frän skador.

CS 340

Kontrollera att kedjebromsen ej ar i utlost lage genom att fora kedjebromsens kastskydd mot framre handtagsbygeln. (30)

Lossa svardsmuttrarna som laser kopplingskapan/ kadjebromsen. Anvand kombiverktyget som finns integrerad i hogerhandsskyddet aller ett verktyg med motsvarande dimensioner (kontakta aterforsäljare for ersättningsnyckel). Avlagsna transportskyddet (A). (6) (20)

Montera svardet over svardsbultarna. Placera svardet i sitt bakersta lage. Placera kedjan over kejdrivhjulet och i svardssparet. Borja pa svardets ovensida. Kontrollera att eggen pa skarlänkarna ar riktade framat ovensidan av svardet. (22)

Montera kopplingskapan (kedjebromsen) och lokalisera kedjespannartappen i svardets urtag. Kontrolera att kedjans drivlankar passar pa kedjedrivhjulet och att kedjan ligger ratt i svardssparet. Drag at svardsmuttern med fingrna. (13)

Spann kadjan genom att med hjälp av kombiverktyget skruva kedjespäännarskruven medurs. Kedjan skall strackas tills den inte hänger slak på svärdets undersida. (12)

Kedjan ar korrekt spänd nar den inte hänger slak pa svardets undersida och fortarande kan dras runt latt for hand. Drag fast svardsmuttrarna med kombiverktyget samtidigt som svardsspetsen halls upp. (13)

Pä en ny kedja maste kedjespenningen kontrolleras ofta tills kedjan ar inkörd. Kontrolera kedjespenningen regelbundet. Ratt kedja betyder bra skärkapacitet och lang livslängd.

CS 380

Kontrolera att kedjebromsen ej ar i utlost lage genom att fora kedjebromsens kastskydd mot framre handtagsbygeln.

Frigör vredet genom att vika ut det. (14)

Vrid vredet moturs for att lossa svardsskyddet. (15)

Lossa kedjespännarrhjulet och ta av kopplingskapan (kedjebromsen). Plocka av transportringen. (A) (21)

Montera svardet over svardsbultarna. Placera svardet i sitt bakersta lage. Placera kedjan over kedjedrivhjulet och i svardssparet. Borja pa svardets ovensida. (22)

Kontrollera att eggen på skärlänkarna är riktade framåt på ovensidan av svärdet.

Montera kopplingskapan (kedjebromsen) och lokalisera kedjespannartappen i svardets urtag. Kontrolera att kedjans drivlankar passar på kedjedrivhjulet och att kedjan ligger ratt i svardssparet. (22)

Spann kedjan genom att vrida hjulet nedat (+) .Kedjan skaspannas at sa att den inte hanger ned under svardet.(16)

Kedjan ar korrekt spänd nar den inte hänger ned under svardet, men samtidigt ar lätt att vrida for hand. Häll upp svardspetsen och dra at svardskopplingen genom att vrida vredet medurs. (17)

Fäll in vredetigen for att lasa spanninger. (18)

Pá en ny kedja máste kedjespänningen kontrolleras ofta tills kedjan ar inkord. Kontrollera kedjespänningen regelbundet. Rätt kedja betyder bra skärkapacitet och lang livslängd. (10)

Montering av barkstöd

For att montera ett barkstod -kontakta er serviceverkstad.

Drivmedel

Observera! Maskinen ar forsedd med en tvataktsmotor och mäste allid köras på en blandning av bensin och tvataktsolja. För att sakerställa rätt blandningsförhallande ar det viktigt att noggrant māta den oljemängd som skall blandas. Vid tillblandning av små branslemängder inverkar även små felaktigheter i oljemängden kraftigt på blandningsförhallandet.

WARNING! Sörj für god Luftventilation vid branslehantering.

Bensin

Anvand blyfri erler blyad kvalitetsbensen.
Rekommenderat lagsta aktantal ar 90 (RON). Om man kör motorn på bensin med ett lagre aktantal an 90 kan sä callad spiking upträda. Detta leder till ökad motortemperatur och ökad lagerbelastning, som kan orsaka svāra motorhaverier.
- Vid arbete med kontinuierigt höga varvtil (tex kivistning) rekommenderas högre oktantal.

Inkörning

Körning på alltfor högt varvital under langre perioder skall undvikas under de forsta 10 timmarna.

Tvataktsolja

• För bösta resultat och Funktion använd Universal, Universal powered by McCULLOCH tvataktsolja, som ar speziellt tillverkad for vara luftkyda tvataktsmotorer.
• Använd aldrig tvataktsolja avsedd für vattenkylda autombordsmotorer, s.k. outboardoil (benämnd TCW).
  Anvand aldrig olja avsedd for fyraktsmotorer.
• En lag oljekvalitet erller for fet olje/branske blandning kan äventyra katalasatorns Funktion och minska dess livstid.

Blandningsforhalle

1:50 (2%) med Universal, powered by McCULLOCH tvataktsolja.
1:33 (3%) med andra oljor gjorda for luftkylda tvataktsmotorer klassade for JASO FB/ISO EGB.

Bensin, liter	Tvåtaktsolja, liter
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Blandning

• Blanda alltid bensin och olja i en ren behällare godkänd for bensin.

Borja alltid med att fylla i halften av bensinen som skall tillblandas. Fyll därefter i hela oljemängden. Blanda (skaka) branslebandningen. Fyll aterstäende mängd bensin.
- Blanda (skaka) bränslæblandningen omsorgsfull innan maskinens bränstetank fylls.
- Blanda inte bränse for mer'an max 1帽子 behov.
- Om maskinen inte används under en langre tid skall bränsetanken tommas och rengöras.

Kedjeolja

• Som smörjning rekommenderas en speciell olja (kedjessemörjolja) med god vidhäftningsförmåga.
• Använd aldrig spillolja. Detta medfor skador på oljepumpen, svärdet och kedjan.
• Det ar viktigt att använda rätt oljotyp i förhällanden till lufttemperaturen (lämplic viskositet).
  Lufttemperatur under 0^ gör en del oljor troglytende. Detta kon ansaka überbelastning av oljepumpen med skador på pumpdelar som folid.
• Kontakta din serviceverkstad vid val av kedjesmöjlola.

Tankning

WARNING! Foljande forsiktighetsatgärder minskar brandrisken:

Rok inte och placera heller inte nagot varmt foremål narheten av bransle.

Stanna motorn och lát den svalna nagra minuterFore tankning.

Öppna tanklocket sakta vid branslepaylling sa att eventuelt overtryck sakta forsvinner.

Drag àt tanklocket noga after tankning.

Flytta alltid maskinen fran tankningsplatzen och bensindanken fore start.

Torka rent runt tanklocken. Rengör brännle- och
kedjeoljetanken regelbundet. Brännseffiltret skall bytas
minst en gäng per ar. Föroreninger i tankarna orsakar
driftstörningar. Se till att brännlet ar väl blandat genom att
skaka behällaren innan tanken fylls. Volymen av
kedjeolje- och brännletanken ar väl avpassade till
varandra. Fyll därfor alltid kedjeolje- och brännletanken
samtidigt.

WARNING! Bransle och bransleangor ar mycket brandfarla. Var forsiktig vid hantering av bransle och kedjeolja. Tank pa brand-, explosions- och inandningsrisker.

Bränslesäkerhet

Tanka aldrig maskinen nar motorn ar i drift.
Sorj for god ventilation vid tankning och blandning av bransle (bensin och 2-taktsolja).
- Flytta maskinen minst 3 m frän tankningsstället innan du startar.
- Starta aldrig maskinen:
1 Om du spillt bransle aller kedjeolja pa maskinen. Torka av allt spill och lat bensinresterna avdunsta.
2 Om du spilt bransle p dig sjalv ellr dina klader, byt klader. Tvatta de kroppsdelar som varit i kontakt med bransle. Anvand tval och vatten.
3 Om maskinen lacker bransle. Kontrolera regelbundet after lackage fran tanklock och bransleledningar.

WARNING! Använd aldrig en maskin med synlga skador på tandstiftskydd och tändkabel. Risk for gnistbildning forekommer, vilka kan orsaka brand.

Transport och forvaring

• Förvara motorsågen och brändslet sä att eventuellt lackage och ängor inte riskerar att komma i kontakt med gnistor eller öppen laga. Exempelvis elmaskiner, elmotorer, elkontakter/strombrytare, värmpannor eller liknande.
• Vid Förvaring av bransle skall forändamålet speiciellt avsedda och godkända behällare användas.
• Vid langre tids forvaring och transport av motorsag skall bransle- och sagkedjeoljetankarna tommas. Hör med narmaste bensinstation var du kan göra dig av med bransle och sagkedjeoljeoverskott.
• Se till att maskinen ar val rengjord och att fullständig service ar utförd innan langtidsforvaring.
• Skärurtrustningens transportskydd skala alltid vara monterat under transport eller forvaring av maskinen, for att undvika kontakt med den vassa kedjan av misstag. Åven en kedja som inte rör sig kan orsaka allvarliga skador på användaren eller andere personer somkommen at kedjan.
  Sakra maskinen under transport.

Längtidsförvaring

Töm brönslé- och oljetankarna på att väl ventilerat ställe. Förvara branslet i godkända dunkar på att säkert ställe. Montera svärddskyddet. Rengör maskinen. Se anvisningar under rubrik Underhällsschema.

Start och stopp

WARNING! Innan start mäste följande observeras:

Kedjebromsen skall vara tillslagen nar motorsågen startas, for att minska risiken for kontakt med den roterande kedjan vid start.

Starta ej motorsagen utan att svard, kedja och smtliga kapor ar monterade. Kopplingen kan annars lossna och orsaka perskontador.

Placera maskinen pa ett fast underlag. Se till att du star stadigt och att kadjan ej kan ta i nagot foremål.

Se till att inga obehöriga finns inom arbetsomrádet.

Kall motor

Start: Kedjebromsen skall vara tillslagen nar motorsagen startas. Aktivera bromsen genom att fora kastskyddet framat. (23)

Bransleppm: Tryck på bransleppmens gummiblasa upprepade ganger hells bransle börjar fylla blasan. Blasan behover ej fyllasht. (26)

Choke: Drag ut det bla choke-/startgasreglaget welt (till lage FULL CHoke). När chokerelaget ar fullt utdraget, ställ automatisk att korrekt startgasläge in. (24)

Startgas: Kombinerat choke/startgasläge erhältnRARreglaget stäls i chokeläge. (25)

Start

Fatta om främre handtaget med vänster hand. Placera höger fot på underdelen av bakre handtaget och tryck motorsagens mot marken.

Grip starthandtaget met höger hand och drag langsamt ut startlinan tillsett motstand kännns (starkhakarna griper in) och gör därefter snabba och krattfulla ryck tills motorn tänder. Vira aldrig startlinan runt handen. (28)

OBS! Drag inte ut startlinan helt och slappinte heller starthandtaget frän helt utdraget lage. Detta kan orsaka skador pa maskinen.

Tryck in chokereglaget till HALF choke omedelbart nar motorn tander, vilket hors genom att en puff lijuder. (24)

Fortsatt att bra med snabba ryck i linan tills motorn startar. Eftersom kedjebromsen fortarande ar tillslagen maste motorns varvatal sá snart som möglit ner till tomgang, vilket uppons genom att snabbit trycka til pa gasreglaget en gäng. Därigenom undviker du onödig slitage pa koppling, kopplingstrumma och bromsband. (29)

Notera! Aterställ kadjebromsen genom att Förakstskyddet (markerat "PULL BACK TO RESET") mothandtagsbygeln. Motorsågen ar härmed klär foranvändning. (30)

Pá sagens bakkant finns en forenklad
startpáminnelse med Bilder som beskriver respektive
steg.

Varmotor

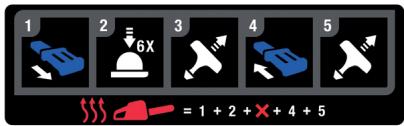

Använd somma startforarde som für kall motor menutan att stalla chokereglet i chokelage. Startgaslageerhälles genom att dra ut de blà chokereglet i chokelage och áter skjuta in det. (27)

WARNING! Längvarig inandning av motorns avgaser, kedjeoljedimma och damm frän sagspan kan utgöra en hällorsik.

• Starta aldrig motorsågen utan att svård, saggkedja och samtiga käpor ár korrekt monterade. Se anvisningar under rubrik Montering. Utan svård och kedja monterad på motorsågen, kan kopplingen lossna och orsaka allvarliga skador. (31)
  Kedjebromsen skull vara tillslagen narr motorsagen startas. Se anvisningar under rubrik Start och stopp. Droppstarta aldrig motorsagen. Denna metod ar mycket farlig etfersom det ar latt att tappa kontrollen over motorsagen. (32)
• Starta aldrig maskinen inomhus. Var medveten om faran med inandning av motorns avgaser.
• lakta ompivningen och var saker på att det inte finns risk att manniskor eller djur kan komma i kontakt med skärutrustningen.
  Häll alltid motorsågen med bänderna. Häll den högra handen på det bakre handtaget och den vänstra handen på det främre handtaget. Alla användare, bade höger- och vänsterhänta, skall använda detta grepp. Häll att stadigt grepp sä att tummarna och fingrarna omsluter motorsågens handtag. (33)

Stopp

Motorn stannas genom att stoppknappen trycks nedat. (34)

Färe varje användning: (35)

1 Kontrollera att kedjebromsen fungerar ordentlich och ar oskadad.
2 Kontrollera att bakre hogerhandsskyddet inte ar skadat.
3 Kontrollera att gasreglagesparren fungerar ordentlich och ar oskadad.
4 Kontrollera att stopkontakten fungerar ordentlich och ar oskadad.
5 Kontrollera att samtiga handtag ar fria fran olja.
6 Kontrollera att avvibreringssystemet fungerar och ar oskadat.
7 Kontrollera att luddämparen sitter fast och ar oskadad.
8 Kontrollera att motorsagens smtliga detaljer ar atdragna och att de inte ar skadade eller saknas.
9 Kontrollera att kedjefangaren sitter på plats och ar oskadad.
10 Kontrollera kedjespaffening.

Allmanna arbetsinstruktioner

VIKTIGT!

Detta avsnitt behandlar grundlaggande sakerhetsregler for arbete med motorsag. Given information kan aldrig ersatta den kunskap en yrkesman besitter i form av utbildning och praktisk erfarenhet. När du råkar ut for en situation som gör dig osäker angäende fortsatt användning skall du rädfräga en expert. Vänd dig till din motorsagsaffär, din serviceverkstad eller en erfaren motorsagsanvändare. Undvik all använding du anser dig otillräcklig kvalificerad für!

Färe användning av motorsågen mäste du Första vad kast innebär och hur de kan undvikas. Se anvisningar under rubrik Kastförebyggande atgärder.

Färe användning av motorsägen maste du Förstå skillnaden i att sāga med svärdets undersida respektive dess översida. Se anvisninger under rubrik Kastfärebyggande Åtgärder och Maskinens sakerhetsutrusting.

Använd personlig skyddsutrustning. Se anvisningar under rubrik "Personlig skyddsutrustning".

Grundläggande sakerhetsregler

1 Iakta omgivningen:
- För att sakerställa att inte manniskor, djur eller annat kan paverka din kontroll over maskinen.
- For att förhindra att de forutnámnda inte riskerar att komma i kontakt med sagkedjan eller träffas av ett fallande träd och skadas.

OBS! Följ ovannamnda punkter men använd aldrig en motorsåg utan möglicht att kunna paksi hjälp i handelse av olycka.
2 Undvik användning od ogynnsamma väderleksforhällanden. Exempelvis tät dimma, kraftigt regn, här vind, stark kyla, osv. Att arbeta i daltigt

väder är trötsamt och kan skapa farliga omständigheter, exemplpelis halt underlag, paverkande på tradets fallriknting, m.m.

3 Var ytterst forsiktig vid avsågning av smågrenar och undvik att saga i buskar (= mänga smågrenar samtidigt). Smågrenar kan after avsågning fastna i saggedjan, slungas mot dig och orsaka allvarlig personskada.
4 Se till att du kan gà och stà sākert. Titta after eventuella hinder vid en ovāntad förlfyttning (rotter, stenar,GRENAR, Gropar, diken, osv.).lakta stor försiktighet vid arbete i sluttante terräng.
5 Var ytterst forsiktig vid sagning i trad som ar spanda. Ett spant trad kan bade fore och after genomsagning spratta tillbaka till sitt normalage. Felaktig placering av dig och sagsnittet kan leda till att tradet traffar dig erller maskinen saatt du tapper kontrollen. Bada omstandigheterna kan orsaka allvarlig personskada.
6 Vid forflyingnng skall sagkedjan lasas med kedjebromsen och motorn stangas av. Bär motorsagen med svard och sagkedja bakat. Vid langre forflyingtingar samt transporter skall svardsskyddet anvandas.
7 När du ställer ner motorsagens på marken, lás saggkedjan med kedjebromsen och se till att ha uppsikt over maskinen. Vid langre tids "parkering" skall motorn stängas av.

VARNING! Ibland fastnar span i kopilingskapan vilket kan leda till att kadjan kor fast. Stanna alltid motorn vid rengöring.

Grundregler

1 Genom att Första vad kast innebär och hur det upppkomer, kan du reducera erler eliminera overraskningsmomentet. Overraskning okar olyckriskeken. De festa kast ar smä, men en del är blixtsnabba och mycket valdsamma.
2 Håll alltid motorsägen i ett stadigt grepp med höger hand på bakre handtaget och vänster hand på främre handtaget. Tummar och fingrar skall omsluta handtagen. Alla användare oavsett vänster-ller höger-fattade, ska använda detta grepp. Genom detta grepp kan du båst reducera effektiven av ett kast och samtidigt behälla kontrollen over motorsägen. Slapp inte handtagen!
3 De flèsta kastolyckor inträffar vid kvistning. Se till att du star stadigt och att inga foremål pa marken kan fá dig att snubbla eller att tappa balansen.

Genom oaksamhet kan svardets kastrisksektor oavsitligttraffa engren,ett narliggande trd erer ett annat fremal, och framkalla ett kast.

Ha kontroll überarbetsstycket. Om stykenna du sāgar ār sma och lättä, kan de fastna i sāgkedjan och slungas mot dig. Åven om detta i sig inte behöver vara farligt, kan du bli overraskad och tappa kontrollen over sāgen. Sāga aldrig staplade stockar eller Grenar utan att Först dra isär dem. Sāga endast en stock ellerett stycke àt gängen. Ta bort de avsagade stykenna for att hälla ditt arbetsomräde sākert.

4 Använd aldrig motorsågen über skulderhöjd och undvik att söga med svärddsspetsen. Använd aldrig motorsågen med enhancesfattning! (36)

5 For att ha full kontroll over din motorsag kravs att du stär stabil. Arbeta aldrig stäende på en stege, uppe i ett träd eller där du inte har att stabil unterlag att sta på. (37)
6 Sāga med hög kedjehastighet, dvs. med fullgas.
7 Var ytterst forsiktig nár du sāgār med svärdets översida, dvs. nár du sāgār frán sāgobjektets undersida. Detta kallas att sāga med skjutande sāgkedja. Sāgkedjan skjuter dā motorsägen bakat mot anvādaren. Om sāgkedjan klams fast kan motorsägen kastas bakat mot dig.
8 Om inte användaren häller emot motorsagens stravan, finns det en risk att motorsagen skjuts sā langt bakat att svärdets kastrisksektor ár den enda kontakten med trädet, vilket leder tillett kast. (38)

Att saga med svardets undersida, dvs. att saga fransagobjektets ovensida och ner, kallas att saga med dragande sagkedja. D das motorsagens mot tradet och motorsagkroppens framkant blir ett naturigt stod mot stammen. Sagning med dragande sagkedja ger anvandaren batre kontroll over motorsagens samt over var svardets kastrisksector befinner sig.

9 Följ filnings- och unterhällinsstruktioner for svärd och saggkedja. Vid byte av svärd och saggkedja fär endast av oss rekommanderade kombinationer användas. Se anvisninger under rubrikerna Skärutrustning och Tekniska data.

Grundläggande sāngningsteknik

VARNING! Använd aldrig en motorsåg genom att hälla den med ena handen. En motorsåg ar inte sakkert kontrollerad med en hand. Ha alltid ett fast, stadigt grepp om handtagen med bàda händerna.

Allmänt

• Ha alltid fullgas vid all sāgning!
• Slapp ner motorn på tomgangsvarvthal after varje sagsnitt (langre tids fullvarv utan att motorn belastas, dvs. utan motstandet som motorn upplever via sagkedjan vid sagning, ger allvarlg motorskada).
• Att saga ovanifran = Att saga med "dragande" sagkedja.
• Att sāga underifran = Att sāga med "skjutande" sagkedja.

Sågning med "skjutande" sågkedja innebár ökad kastrisk. Se anvisningar under rubrik Kastförebyggande atgärder.

Benamningar

Kapning = Generell benämming für genomsågning av tra.

Kvistning = Kapa av grenar frän ett fällt träd.

Spjalkning = När det objekt som du skall kapa bryts av innan sagsnittet ar fullbordat.

Inför varje kapning finns det fem mycket viktiga faktorer att ta hansyn till:

1 Skärutrustningen fár inte klämmas fast i sagsnittet.
2 Sagningsobjektet fär inte spjalkas.
3 Sågkedjan fär inte träffa marken eller annat foremål under och after genomsågningen.
4 Föreligger kastrisk?
5 Kan terrängen och ompivnings utseende påverka hur stabilt och sakert du kan gå och stå?

Att sāgkedjan kläms fast aller att sāgobjektet spjälkas orsakas av tvä faktorer: Vilket stöd sāgobjektet har före och after kapning samt om sāgobjektet befinner sig i spanning.

Forutnamnda oonskade foreteelser kan i de festa fall undvikas genom att utfora kapningen i två steg, både frän over- resp. undersidan. Det gäller att neutralisera sagobjektets "vilja" att klämma fast sagkedjan aller att spjalkas.

VIKTIGT! Om sagkedjan klamts fast i sagsnittet: stanna motorn! Forsok inte rycka loss motorsagen. Om du gör det kan du skada dig på sagkedjan nar motorsagen plotsligt lossnar. Använd en hävarm für att fä loss motorsagen.

Den listing som nu följ er en teoretisk genomgang av hur de vanligaste situationerna en motorsagsanvandare kan raka ut for skall hanteras.

Kvistning

Vid kvistning av tjockare grenar skallamma principer som for kapning tillampas.

Kapa besvärliga grenar bit for bit.

Kapning

WARNING! Forsök aldrig saga stockar Near de ar travade aller natt par stockar ligger tatt inop. Sādana tillvagagangssatt ökar drastiskt risiken for kast som kan resultera i en allvarlig eller livshotande skada.

Om du har en trave stockar, skall varje stock som du tänker kapa tas bort frän traven, placeras pa en sagbock aller lopare och kapas for sig.

Ta bort de kapade styckena frän arbetsområdet. Genom att lamna dem i arbetsområdet, ökar du både risiken for att av misstag fä ett kast, och risken for att tappa balansen när du arbetar.

Stocken ligger pa marken. Ingen risk for fastklamning av sagkedjan erer spjalkning av sagobjektet foreliger. Risken ar dock stor att sagkedjan traffar marken after genomsagning.

Sága ovanifrán genom hela stocken. Var försiktig under sluitet av sagsnittet for att undvika att sögkedjan träffar marken. Behäll fullgas men var beredd på vad somkommen att Handa. (39)

Om möjlighet finns (= kan stocken roteras?) bör sagsnittet avslutas 2/3 in i stocken.

Rotera stocken sa att resterande 1/3 kan avslutas ovanifrán.

Stocken har stöd ienaänden. Stor risk for spjalkning.

Börja med att saga underifrán (ca 1/3 av stockdiametern).

Avsla ovanifran sa att sagskaren mo.

Stocken har stöd i báda andar. Stor risk for fastklamning av sagkedjan.

Börja med att saga ovanifrān (ca 1/3 av stockdiametern).

Avsleta underifran sa att sagskaren mo!.

Trädfällningsteknik

VIKTIGT! Det kravs mycket erfarenhet for att falla ett trad. En oerfaren motorsagsanvandare skall inte falla trad. Undvik all anvanding du anser dig otillrackigt kvalificerad for!

Sakerhetsavstand

Sakerhetsavstandet mellan trädet som skall fällas och nármtsta arbetspats skall vara 2 1/2 trändängder. Se till att ingen befinner sig inom denna "riskzon" före och under falning. (45)

Fällrikting

Målsättningen vid trädfällning ar att placera trädet på ett sändant sätt att afterfoljande kvistning samt uppkapnng av stock kan utfors i sä "enkel" terräng som möjigt. Man skall kunna gå och stå sakert.

Efter att ha fattat beslut angaende i vilken riktning du vill att tradet skall falla maste du gora en bedomning angaende tradets naturiga fallriknting.

De faktorer som styr detta ar:

Lutning
Krokighet
Vindriktning
- Koncentration av grenar
Eventuell snotyngd
- Hinder inom tradets räckvidd: t.ex. andra Trad, kraftledningar, vāgar och byggnader.
- Titta after skador och rota i stammen, vilket gör det mer troligt att tradetgars av och börjar falla innan du forvantar dig detta.

Afterenna bedomning kan man vara tvungen att lata tradet falla i sin naturliga fallrikting eftersom det ar omjigt aller for risfyllt att forsoka placera det i den rikkning man planerat fran borian.

En annan mycket viktig faktor, som inte paverkar fallriktningen, men din personiga sakerhet, ar att kontrollera sa att tradet inte har nagra skadade aller "doda"GRENAR som kan brytas av och skada dig under fällningsarbetet.

Det som främst skall undvikas ar att det fallande trädet fastnar i ett annat. Att ta ner ett fastfällt träd ár mycket farligt och innebär en mycket stor olycksrisk. Se anvisninger under rubrik Hantering av ett misslyckat fällningsresultat.

VIKTIGT! Vid kritika fällningsmomentör höselskydden vara uppfällda sà snart sängingen uphört, sà att ljud och varningssignaler kan uppmarksammas.

Underkvistning och retrattvag

Kvista av stammen upp till axelhöjd. Det ar sákrst att arbeta uppifrám och ned och att ha stammen mellan dig och motorsågen.

Rensa upp undervegetationen runt tradet och ge akt pa eventuella hinder (stenar, grenar, gropar, osv.) sa att du har en lattframkomlig retrattvag narr tradet borjar falla. Retrattvagen bor ligga ca 135^ snett bakat fran tradets planerade fallriknting. (46)

1 Riskzon
2 Rettrattvag
3 Fällrikting

Fällning

VARNING! Vi avrader otilrackigt kvalificerade anvandare fran att falla ett trad med en svardslangd som ar minde an stamdiametern!

Fällningen utförs med tre sagsnitt. Först gös riktskaret, som bestär av ett överskar och ett underskar, och sedan avslutas fällningen med fällskaret. Genom korrekt placering av dessa sagskar kan man styra fallriktningen mycket exakt.

Riktskar

Vid utsågning av riktskaret börjar man med överskaret.
Stå på höger sida om tradet och söga med dragande sagkedja.

Säga sedan underskåret sö att det avslutas exakt där överskåret avslutats. (47)

Riktskärsdjupet skall vara 1/4 av stamdiametern och vinkeln mellan over- och underskar minst 45^

De bada skarens mote kallas riktskarslinje.

Riktskärslinjen skull liga exakt horisontalt och samtidigt bilda en rát vinkel (90^) mot valid fallrikting. (48)

Fällskär

Fällskäret sags frän andra sidan av tradet och maste ligga absolut horisontalt. Stå på vänster sida om tradet och sags med dragande sögkedja.

Placera fällskäret ca 3-5 cm (1,5-2 tum) over riktskärets horizontalplan.

Satt i barkstödet (om nagot ár pamonterat) bakom brytmånen. Sága med fullgas och for ságkedjan/svärdet sakta in i tradet. Var observant på om tradet ℝ sig i

motsatt riktning till vald fallrikntng. Satt i en fällkil erler ett brytärn i fällskäret sā snart skärdjupet tillāter. (49)

Fällskäret skall avslutas parallellt med riktskärsinjen sä att avständet mellan de bada ar minst 1/10 av stamdiamtern. Den icke genomsagade delen av stammen kallas brytmän.

Brytmänen fungerar som attgängjärn som styr riktningen av det fallande tradet. (50)

All kontroll over tradets fallriktning forloras om brytmånen ar För liters erger genomsagad erer om riktskar och fällskär ar felplacerade.

När fällskäret och riktskäret ar fullbordade skall tradet börja falla av sig själv eller med hjälp av fällkilen eller brytjärnet.

Vi rekommenderan anvandande av en svardslangd som overstiger tradets stam diameter, sa att fäll- och riktskar kan utforas med ett s.k. "enkest sagsnitt". Se anvisningar under rubrik Tekniska data angaende vika svardslangder som rekommenderas for din motorsagsmodell.

Det finns metoder fällning av trad med stamdiametrar större an svardslangden. Dessa metoder medfor en mycket stor risk att svardets kastrisksektorkommen i kontakt med ett foremål.

Hantering av ett misslyckat fällningsresultat

Nedtagning av ett "fastfällt trad"

Att ta ner ett fastfällt trad ar mycket farigt och innebär en mycket stor olycksrisk.

Försk aldrig att saga ner det påfällda tradet.

Arbeta aldrig inom riskomr极端 for hangande fastfallda trad.

Den säkraste metoden ar att använda en vinsch.

Traktormonterad
- Barbar

Sångning i trad ochGRENAR sombefinner sigispänning

Forberedelser: Bedom i vilen riktning spanninger stravar somt var den har sin brypunkt (dvs. det stalle dar den skulle brytas av om den spandes ytterligare).

Avgör hur du sákrast frigör spanninger och om du klarar av att gōr det. Vid extra komplicerade situationer ár den enda sákra metoden att avstá fran motorságsanvändning och använda en vinsch.

Generell galler:

Placera dig sà att du inte riskerar att träffas av trädet/ grenen nár spanningen frigörs.

Gör ett ell erler flera sagsnitt på erler i narheten av brytpunkten. Säga sä djupt in i och med sä manga sagsnitt som kravs for att spansningen i tradet/grenen skall frigoras sä lagom att tradet/grenen "bryts" av vid brytpunkten.

Sága aldrig heltigenom ett objekt som befinner sig i spanning!

Omdu maste sagaigenom tradet/kvisten,gor tva ellertre skar med 3 cm mellanrum och 3-5 cm djup.

Fortsatt att saga djupare tills tradets/kvistens bandning och spanning frigors.

Sága trædet/kvisten fran den motsatta sidan, after att spanningen har frigjorts.

Kastförebyggande atgärder

VARNING! Kast kan vara blixtnabba,
plotslga och vädsamma och kan kasta
motorsag, svärd och sagkedja mot
användaren. År sagkedjan i rörelse nar
och om den träffar användaren kan
mycket allvarlig, till och med livshotande
skada uppsta. Det År nödvändigt att
forsta vad som orsakar kast och att de
kan undvikas genom fösiktighet och rätt
arbetsteknik.

Vadärkast?

Kast ar benamningen pa en plotslig reaktion dar motorsag och svard kastes fran ett foremål som commit ikontakt med svardsspetsens övre kvadrant, den s.k. kastrisksekturn. (38)

Kast fardas alltid i svardsplanets riktning. Vanligast ar att motorsag och svard kastas uppåt och bakat mot användaren. Dock forekommer anda kastriktninger beröende på vilketlags motorsågen har i det ögonblick svardets kastrisksektor kommer i kontakt med ett föremål.

Kast kan endast inträffa nar svärdets kastrisksektorkommen i kontakt med ett foremål. (51)

Kvistning

WARNING! De fleta kastolyckor inträffar vid kvistning. Använd inte svärdets kastrisk sector. Var ytterst försiktig och undvik att svärddspetenkommen i kontakt med stocken, andra grenar eller foremål. Var ytterst försiktig med grenar som befinner sig i spansning. De kan fjädra tillbaka mot dig och orsaka att du tappar kontrollen, vilket kan resultera i skador.

Se till att du kan gà och stà säkert! Arbeta frän den vänstra sidan av stammen. Arbeta sa nara motorsagens som möjtigt for basta kontroll. När sa tillates skall du lata sagens tyngd vila pa stammen.

Förflytta dig endast dà du har stammen mellan dig och motorsågen.

Uppkapning av stammen till stock

Se anvisningar under rubrik Grundlaggende sagningsteknik.

Allmänt

Användaren fär endast utföra sādana underhälls- och servicearbeten som beskrivs i denna braksanvisning. Mer omfattande ingrepp skall utföras av en auktorisad serviceverkstad.

Fögasarjustering

Din McCulloch-product har konstruerats och tillverkats enligt specifikationer som reducerar de skadiga avgaserna.

Funktion

• Via gasreglaget styr forgasaren motors varvtil. I forgasaren blandas luft/bransle. Denna luft/ bransleblandingn ar justerbar. For att utnyttja maskinens maximala effekt maste justeringen vara korrekt.
  T-skruven reglerar gasreglagets lage vid tomgang. Skruvas T-skruven medurs fas hogre tomgangsvarvatal och skruvas den moturs fas lagre tomgangsvarvatal.

Grundinställning och inkörning

Vid provkörning på fabrik grundinställes fergusaren. Finjustering skall utforas av utbildad{kunnig person.

Rek. tomgangsvarvital: Se kapitel Tekniska data.

Inställing av tomgang Göres med skruven märkt T. Är justering nödvändig skruva in (medurs) tomgangsskruv T med motorn igang tills kadjan börjar rotera. Öppna (moturs) därefter tills kadjan star stilla. Korrekt installt tomgangsvarvalt ar纳税 motorn arbetar jämt i alla positioner med god marginal till det varvital där kadjan börjar rotera.

WARNING! Kan tomgangsvarvtalet ej justeras sà att kedjan stär stilla, kontakta serviceverkstad. Använd inte motorsägen forrän den ar korrekt installd eller reparerad.

Kontroll, underhäll och service av motorsågens sakerhetsutrustning

Observera! All service och reparation av maskinen kraver specialutbildning. Detta gäller särskilt maskinens sakerhetsutrusting. Om maskinen inte klarar nagon av nedan listade kontroller reckommender vi dig att uppsöka din serviceverkstad. Altt underhall utöver vad som namnts ienna bok skä atgårdas av servande fackhandel (äterförsäljare).

Stäng av motorn och ta av tändkabeln före reparation aller unterhalb

Kedjebroms med kastskydd

Rengő kadjebroms och kopplingstrumma fran span, káda och smuts. Nedsmutsning och slitage páverkar bromsfunktionen. (40)

Kontrolera regelbundet att minst 0,6 mm av bromsbandets tjocklek Återstår på det mest slitna stålet.

Kontroll av kastskydd

Kontrolera att kastskyddet ar helt och utan synbara defekter, tex materialsprickor.

För kastskyddet fram och äter für att kontrollera att det gär lättamt att det ar stabilfortrankrat vid dess led i kopplingskapan. (41)

Kontroll av troghetsfunktionen

Häll motorsågen, med motorn avstängd, över en stubbeEller overett annat stabilfremål. Slapp framrehandtaget och lát motorsågen falla av egen tyngd, roterande runt bakre handtaget, mot stubben.

Dá svardsspetsen träffar stubben ska bromsen lösau. (43)

Kontroll av bromsverkan

Placera motorsågen på att stabl undlag och starta den. Se till att sagkedjan ej kan komma i kontakt med marken eller annat foremål. Se anvisningar under rubrik Start och stopp.

Häll motorsågen i ett stadigt grepp med tummar och fingrar slutna om handtagen.

Ge fullgas och aktivera kedjebromsen genom att vrida vänster handled mot kastskyddet. Slapp inte främre handtaget. Kedjan sca omedelbart stoppas.

Gasreglagesparr

• Kontrollera att gasreglaget ar lately tomgangslage nar gasreglagesparren ar i sitt ursprungslage.
  Tryck in gasreglagesparren och kontrollera att den atergar till sitt ursprungslage narr den slapps.
• Kontrollera att gasreglaget och gasreglagesparren gär lätt samt att deras returfjädersystem fungerar.
• Starta motorsägen och ge fullgas. Slapp gasreglaget och kontrollera att kedjan stannar och att den förblir stillastände. Om kedjan roterar med gasreglaget i tomgangslåge skall forgasarens tomgangsjustering kontrolleras.

Kedjefangare

Kontrolera att kedjefangaren ar hel och att den sitter fast i motorsågkroppen.

Högerhandsskydd

Kontrolera att högerhandsskyddet är helt och utan synbara defekter, t ex materialsprickor.

Avvibreringssystem

Kontrolera regelbundet avvibreringselementen after materialsprickor och deformationer.

Kontrolera att avvibreringselementen ar fast forankrademellan motorenhet respektive handtagsenhet.

Stoppkontakti

Starta motorn och kontrollera att motorn stängs av när stoppkontakten förs till stoppläget.

Ljuddampare

Använd aldrig en maskin som har en defekt ljuddämpare. Kontrolera regelbundet att ljuddämparen sitter fast pa motorn.

Notera: Gnistfangarnatet (A) på denna maskin ar utbytbart. Vid eventuella skador på nätet skall detta bytas. Med ett igensatt nat overhettas maskinen med skador pa cylinder och kolv som foljd. Använd aldrig maskinen med en ljuddämpare som ar i dialgt stick. Använd aldrig en ljuddämpare utan eller med defekt gnistfangarnat. (7)

After 75 timmars användning, rekommenderar vi att ljuddämparen byts av servande fachandel (äterförsäljare).

Luftfilter

Luftfiltret skall regelbundet rengöras frän damm och smuts für att undvika:

Forgasarstörningar
Startproblem
Sämre effekt
- Onödig slitage på motorns delar.
- Onormalt hog bransleforbrukning.
- Luftfiltret (3) demonteras after att cylinderkäpan, skruven (1) och Luftfilterkapan (2) tagits bort. Vid montering, se till att Luftfiltret sluter helt tatt mot filterhällaren. Skaka eller borsta rent filtret. (42)

En mer genomgäende rengöring erhält genom att tvätta luftfiltret i tvalvatten.

Ett langle anvant luftfilter kan aldrig bli fullstandigt rent.
Darfor maste filtret med jämna mellanrum ersattas med
ett nytt. Ett skadat luftfilter maste alltid bytas ut.

Tändstift

Tändstiftets kondition paverkas av:

En felaktigt installd forgasare.
- En felaktig oljeblandning i branslet (for mycket aller felaktig olja).
- Ett smutsigt luftfilter.

Dessa faktorer orsakar belaggningar på tändstiftets elektroder och kan fororsaka driftstörningar och startsvárigheter.

Om maskinens effekt ar lag, om den ar svär att starta eller om tomgången ar orolig: kontrollera alltid Först tändstiftet innan ytterligare atgårdar vidtages. Om tändstiftet ar igensatt, rengör det och kontrollera samtidigt att elektrédgapet ar 0,5 mm. Tändstiftet bör bytas after ungefär en manad i drift aller om nödvändigt tidigare. (44)

Observera! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan forstörak olv/cylinder. Se till att tändstiftet har s.k. radioavstörning.

Centrifugalrening "CCS"

Centrifugalrening inebär följande: All luft till forgasarenkommen (tages) genom startapparaten. Smuts och dammcentrifugeras bort av kylfläkten.

VIKTIGT! For att bibehalla centrifugalreningens Funktion maste kontinuierlig skötsel och vard góras. Rengör startupparatens luftintag, svänghjulets fläktvingar, utrymmet runt svänghjulet, insugsröret och forgasarutrymmet.

Underhällsschema

Nedan följ er na over den skötsel som skall utforas pa maskinen. De flesta av punkterna finns beskrivna i avsnittet Underhall.

Daglig tillsyn	Veckotillsyn	Mânadstillsyn
Rengör maskinen utvändigt.	Kontrolera startapparaten, dess lina och returfjäder.	Kontrollera bromsbandet på kedjebromsen med avseeende på slitage. Byt;när mindeän 0,6 mm äterstär på det mest slitna stället.
Kontrolera att gasreglagets ingående delar fungerar sakerhetsmässigt. (Gasreglagesparr och gasreglage.)	Kontrolera att vibrations-isolatorerna inte ár skadade.	Kontrollera kopplingscentrumet, kopplingsstrumman och kopplingsfjädern med avseeende på slitage.
Rengör kedjebromsen och kontrolera dess Funktion ur sakerhetssynpunkt. Kontrolera att kedjefängaren ár oskadad, byt om erforderligt.	Fila bort eventuella grader på svärdets sidor.	Rengör tändstiftet. Kontrollera att elektrvodavständet ár 0,5 mm.
Svärdet skall dagligen vändas für jämnare slitage. Kontrolera att hålet für smörjningen i svärdet inte ár igensatt. Rengör kedjespåret.	Rengör förgasarutrymmet.	Rengör förgasaren utvändigt.
Kontrolera att svärd och kedja fár tillräckligt med olja.	Rengör luftfiltret. Byt om det behövs.	Kontrollera bränslefiltret och bränsleslangen. Byt om det behövs.
Kontrolera sögkedjan med avseeende på synlga sprickor i nitar och länkar, om sögkedjan ár stel eller om nitar och länkar ár onormal slitna. Byt om det behövs.		Töm bränsetanken och rengör den invändigt.
Skärp kedjan och kontrolera dess spänning och kondition. Kontrolera att kedjedrivhjulet inte ár onormal slitet, byt om erforderligt.		Töm oljetanken och rengör den invändigt.
Rengör startapparatens luftintag.		Kontrollera alla kablar och anslutningar.
Kontrolera att skruvar och mutrar ár ätdragna.
Kontrolera att stopkontakten fungerar.
Kontrolera att inget bränseläckage finns frän motor, tank eller bränseledningar.

TEKNISKA DATA

Tekniska data

	CS 340	CS 380
Motor
Cylindervolym, cm3	38	38
Slaglängd, mm	32	32
Tomgangsvarvital, r/min	3000	3000
Effekt, kW	1,3/9000	1,4/9000
Tändsystem
Tändstift	Champion RCJ 7Y	Champion RCJ 7Y
Elektrodgap, mm	0,5	0,5
Bränsle-/smörjsystem
Volym bensintank, liter	0,25	0,25
Kapacitet oljepump vid 8500 r/min, ml/min	7	7
Volym oljetank, liter	0,20	0,20
Typ av oljepump	Automatisch	Automatisch
Vikt
Motorsåg utan svärd, kadja samt med tomma tankar, kg	5,2	5,2
Bulleremissioner (se anm. 1)
Ljudeffektnivå, uppmätt dB(A)	115	115
Ljudeffektnivå, garanterad LwA dB(A)	118	118
Ljudnivaer (se anm. 2)
Ekvivalent ljudtrycksnivå vid användarens öra, dB(A)	102	102
Ekvivalenta vibrationsnivaer, a hveq (se anm. 3)
Främre handtag, m/s2	5,3	5,3
Bakre handtag, m/s2	5,0	5,0
Kedja/svärd
Standard svärdslangd, tum/cm	14/35	16/40
Rekommenderade svärdslangder, tum/cm	14-16 / 35-40	14-16 / 35-40
Effektiv skärlängd, tum/cm	13-15 / 33-38	13-15 / 33-38
Delning, tum/mm	3/8 / 9,52	3/8 / 9,52
Tjocklek på drivlänk, tum/mm	0,050/1,3	0,050/1,3
Typ av drivhjul/antalaland	Spur/6	Spur/6
Kedjehestighet vid max-effekt, m/sek	20,0	20,0

Anm. 1: Emission av buller till ompivningen uppmatt som lijdeffekt (L_WA) enigt EG-direktiv 2000/14/EG.
Anm. 2: Ekvivalent ljudtrycksnivă, enligt ISO 22868, beräknas som den tidsviktade energisumman for ljudtrycksnivărna vid olika driftstillstand. Typisk prsdningsmatt für ekvivalent ljudtrycksnivă ar en standardavvikelse på 1 dB (A).
Anm. 3: Ekvivalent vibrationsnivā, enlistg ISO 22867, beräknas som den tidsviktade energisumman für vibrationsnivaerna vid olika driftstillstand. Redovisade data for ekvivalent vibrationsnivā har ett typisk prisdningsmatt (standardavvikelse) pa 1 m/s².

Svärd och kedjekombinationer

Nedanstäende skärutrustninger ararilygodkända for modellerna McCulloch CS 340 och CS 380.

Svärd				Sögkedja
Längd, tum	Delning, tum	Spårbredd, mm	Max antal tänder, noshjul	Typ	Längd, drivlänkar (st)
14	3/8"	1,3	7T	Husqvarna H37, Universal Outdoor Accessories CHO 022	52
16	3/8"	1,3	7T	Husqvarna H37, Universal Outdoor Accessories CHO 027	56

inch/mm					inch/mm
37	5/32"/4,0	60°	30°	0°	0.025"/0,65	5796536-01
36	5/32"/4,0	60°	30°	0°	0.025"/0,65	5056981-38
50R	5/32"/4,0	60°	30°	0°	0.025"/0,65	5310254-01

EG-forsakran om overensstammelse

(GallerendastEuropa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], farsakrar harned att motorsagarna for skogsbruk McCulloch CS 340 och CS 380 fran 2017 ars serialum mon and framat (aret anges i klartext atypskylten plus ett afterfjolande serialummer) motsvarar foreskrifterna i RADETS DIREKTIV:

• av den 17 maj 2006 "angäende maskiner" 2006/42/EG
• av den 15 december 2004 "angäende elektromagnetik kompatilitet" 2004/108/EG.
• av den 8 maj 2000 "angäende emission av buller till omgivningen" 2000/14/EG.

Bedömming av överensstämmlse,enigt bilaga V i ovan namnda direktiv har anvænts.

For information angäende bulleremissionerna, se kapitel Tekniska data. Följande standarder har tillampats: EN ISO 12100-2/A1:2009, CISPR 12:2007, EN ISO 11681-1:2008

Anmalt organ: 0404, SMP Svensk Maskinproving AB. Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har utfört EG-typkontroll enigt maskindirektivets (2006/42/EG) articel 12, punkt 3b. Intygen om EG-typkontroll enigt bilaga IX, har nummer: 0404/11/2298.

Den leverade motorsågen overensstämmer med det exemplar som genomgick EG-typkontroll.

Huskvarna, 1 mars 2011

Kontroller dagligt savkaeden for:

Afslut savningen nedefra, sá savsporene modes.

Traefeldningsteknik

Kastreduserende skjareutstyr

Montering av barkstotte

For montering av barkstotte, Kontakt ditt serviceverksted.

Brennstoff
