Техничке карактеристике	Снага: 2000 W, Радна ширина: 50 cm, Висина чишћења снега: до 20 cm
Тип мотора	Електрични мотор
Тежина	Око 15 кг
Употреба	Идеално за чишћење стаза, тротоара и малих површина
Одржавање	Редовно проверавајте каблове и везе, чистите након сваке употребе
Безбедност	Користите рукавице и заштитне наочаре, не користите у влажним условима
Опште информације	Лако управљив због точкова, ради на електричну мрежу

Često postavljana pitanja - SnowLine 700.4 E LED AL-KO

Како покренути снежни дуваљку AL-KO SnowLine 700.4 E LED?

Уверите се да је дуваљка прикључена на одговарајућу електричну утичницу. Притисните дугме за напајање и повуците ручку да бисте покренули мотор.

Шта урадити ако снежни дуваљка не покрене?

Проверите да ли утичница ради и да ли је кабл за напајање неоштећен. Такође се уверите да је дугме за напајање у положају \"ON\".

Коју врсту уља треба користити за снежни дуваљку?

Овај модел је електричан и не захтева уље. Само се уверите да су електрични делови у добром стању.

Како очистити снежни дуваљку након употребе?

Искључите дуваљку, затим користите меку четку за уклањање снега и прљавштине. Не користите воду за чишћење електричних компоненти.

Која је радна ширина AL-KO SnowLine 700.4 E LED?

Радна ширина ове снежне дуваљке је 70 cm, што омогућава ефикасно чишћење великих површина.

Како подесити угао бацања снега?

Користите ручицу за подешавање која се налази на врху излаза за снег да бисте прилагодили угао бацања према вашим потребама.

Постоји ли гаранција за AL-KO SnowLine 700.4 E LED?

Да, овај производ обично има гаранцију од 2 године. За више детаља погледајте упутство за употребу.

Могу ли користити снежни дуваљку на поледеним површинама?

Препоручује се коришћење дуваљке на површинама покривеним свежим снегом. Избегавајте поледене површине како не бисте оштетили уређај.

Колика је тежина AL-KO SnowLine 700.4 E LED?

Тежина ове снежне дуваљке је око 30 кг, што је чини релативно лаком за руковање.

Како чувати снежни дуваљку током лета?

Темљно очистите уређај, искључите га и складиштите на сувом и хладном месту, заштићеном од влаге.

KORISNIČKI PRIRUČNIK SnowLine 700.4 E LED AL-KO

Ne posegajte z rokami v izmet za sneg!

Ne posegajte z rokami ali stopite v transportni polž!

Ped vsakim delom na napravi izklo-pite motor.

■ Motorja nikoli ne zaganjajte v vnetljivem okolju.

POZOR! Nevarnost poškodb naprave. Menjalnik se poškoduje, će pred prestavljanjem ne izklopite sklopke.

Najprej izklopite sklopko in nato prestavite.

■ Zamenjajte motorno olje (glejte Navodila za motor).

Poluga kvačila za pužni pogon izbacivača snijega. Pužni pogon je zaustavljen.
Poluga kvačila za putnički pogon. Putnički pogon je zaustavljen.

Podesivi izbacivač snijega

Postavite izbacivač snijega tako da izbačeni snijeg ne može ugroziti ljude, životinje, zgrade, vozi-la ili bilo što drugo. Na cestama budite oprezni da

Ne dirajte i ne prilazite svrdlu!

- Pridržavajte se lokalnih propisa o vremenu rada.

■ Ne ostavljajte uređaj koji je spreman za rad bez nadzora.

Nikad ne čistite na krovovima.

3.3 Rukovanje benzinom i uljem

- Opasnost od eksplozije i požara: Ispuštanjem mješavine benzin-zrak nastaje eksplozivna atmosfera. Brzo sagorijevanje, eksplozija i požar pri nepropisnom rukovanju s gorivom mogu dovesti do ozbiljnih ozljeda pa čak i smrti. Uvažite sljedeće:

Nemojte pušiti dok rukujete s benzinom.
- Benzinom rukujte samo na otvorenom i nikada u zatvorenim prostorima.
Obavezno poštujte pravila ponašanja na-vedena u nastavku.

- Benzin i ulje transportirajte i skladištite samo u odobrenim spremnicima. Osigurajte da djeca nemaju pristup spremljenom benzinu i ulju.

Nikada ne otvarajte poklopac spremnika dok motor radi ili je vruć.

■ Uređaj nikada nemojte puniti gorivom dok motor radi ili je vruć.

Nikada nemojte previše napuniti spremnik (benzin se širi).

Nikad nemojte jesti, piti ili pušiti pri punjenju benzina ili ulja.

Ako je benzin iscurio:

■ Ne pokrećite motor.
Izbjegavajte pokušaje paljenja.
Natopite proliveni benzin vezivom ili krpom i pravilno odložite.
Očistite uređaj.

■ Ako je motorno ulje iscurilo:

■ Ne pokrećite motor.
Natopite proliveno ulje sa vezivom za ulje ili krpom i pravilno odložite.
Očistite uređaj.

4 RASPAKIRANJE UREĐAJA (03)

Fino podešavanje provodi se putem vijka za podešavanje.

1. Otpustite zapornu maticu (13/2) na vijku za podešavanje (13/a).
2. Okrenite vijak za podešavanje (13/3) (13/b) kako biste produžili ili skratili put poteznog užeta. Uvjerite se da je potezno uže blago nategnuto i da nije obješeno.
3. Ponovno pritegnite zapornu maticu (13/2)(13/a).

■ Nemojte pušiti dok rukujete s benzinom.
■ Benzinom rukujte samo na otvorenom i nikada u zatvorenim prostorima.

Nikada nemojte posezati za rotirajućim svrdlom!

1. Postavite polugu za gas (38/1) u položaj Sporo (38/2, kornjača) (38/b).
2. Kako biste spriječili smrzavanje, pustite da svrdlo i kotač za bacanje nastave raditi sve dok uglavnom ne ostanu bez snijega. Inače se V-remeni mogu oštetiti prilikom pokretanja.
3. Izvadite (39/a) ključ motora (39/1).
4. Motor se isključuje.
5. Okrenite (39/b) ventil za gorivo (39/2) u polo-žaj OFF (Zatvoreno).

7 UPRAVLJANJE

7.1 Pokretanje postupka čišćenja (40 - 42)

UPOZORENJE! Opasnost od rotirajućih

Nikada nemojte posezati za rotirajućim svrdlom!

UPOZORENJE! Predmeti koji se izbacuju

u zrak! Opasnost od ozljede i materijalne štete uzrokovane izbačenim predmetima!

Nikad ne okrećite kanal za izbacivanje prema ljudima, životinjama, prozorima, automobili-ma ili vratima.

Pogledajte: www.al-ko.com

11 SKLADIŠTENJE

⚠ UPOZORENJE! Opasnost od požara i eksplozije. Pare benzina su lako zapaljive.

Uređaj ne skladištite blizu otvorenog plamena ili izvora topline.

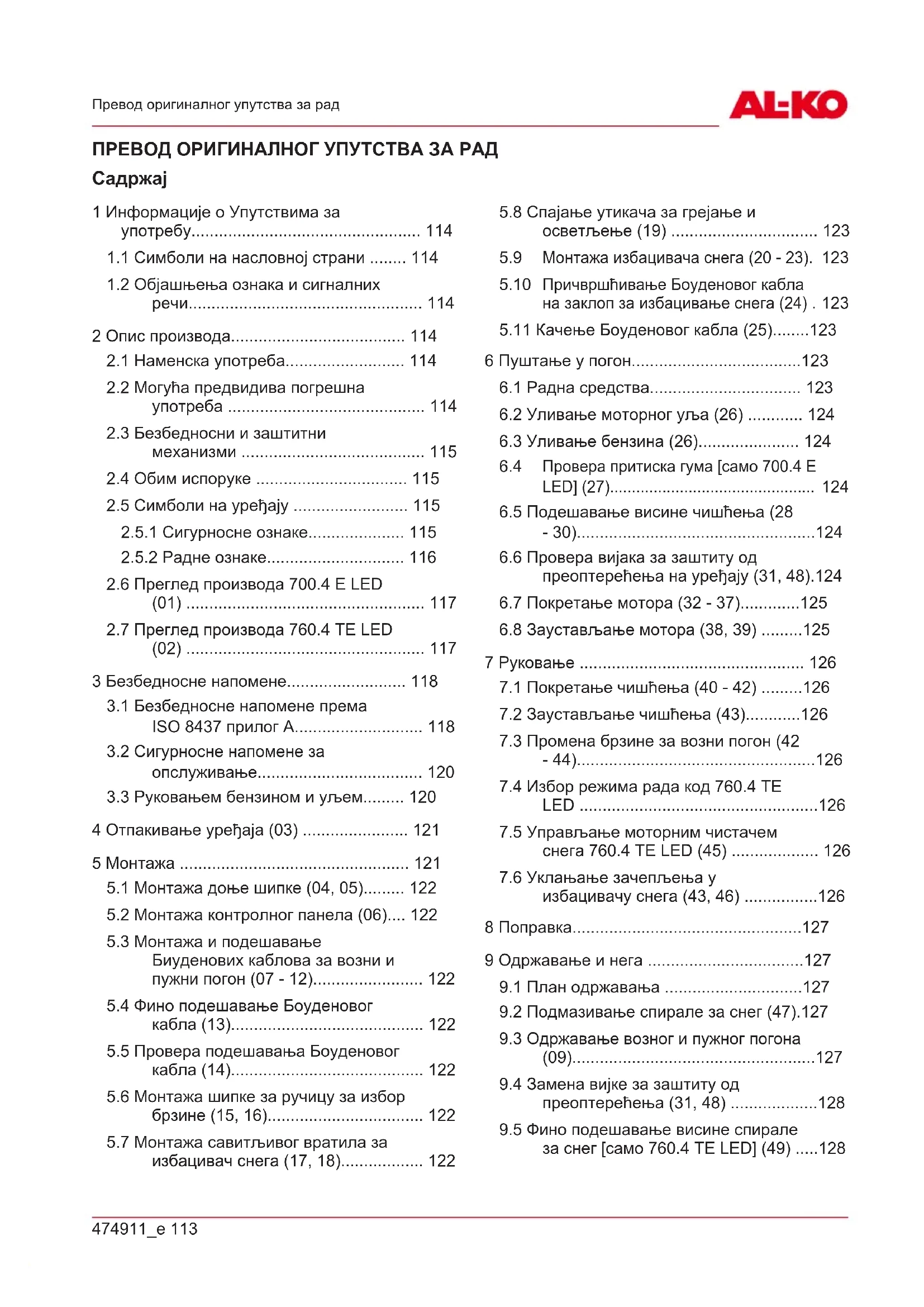

1 Информације о Упутствима за употребу.... 114

1.1 Символи на насловној страни ..... 114

1.2 Објашњења ознака и сигналних речи.... 114

2 Опис производа.... 114

2.1 Наменска употреба.... 114

2.2 Могућа предвидива погрешна употреба 114

2.4 Обим испоруке 115

2.5 Символи на уређају 115

2.5.1 Сигурносне ознаке.... 115

2.5.2 Радне ознаке.... 116

2.6 Преглед производа 700.4 E LED (01) ...... 117

2.7 Преглед производа 760.4 TE LED (02) 117

3 Безбедносне напомене.... 118

3.1 Безбедносне напомене према ISO 8437 прилог А.... 118

3.2 Сигурносне напомене за опслуживање.... 120

3.3 Руковањем бензином и уљем..... 120

4 Отпакивање уређаја (03) 121

5 Монтажа 121

5.1 Монтажа доње шипке (04, 05)...... 122

5.2 Монтажа контролног панела (06).... 122

5.3 Монтажа и подешавање Биуденових каблова за возни и пужни погон (07 - 12).... 122

5.4 Фино подешавање Боуденовог кабла (13).... 122

5.5 Провера подешавања Боуденовог кабла (14).... 122

5.6 Монтажа шипке за ручицу за избор брзине (15, 16).... 122

5.7 Монтажа савитљивог вратила за избацивач снега (17, 18).... 122

5.8 Спајање утикача за грејање и осветљење (19) 123

5.9 Монтажа избацивача снега (20 - 23). 123

5.10 Причвршћивање Боуденовог кабла на заклоп за избацивање снега (24). 123

5.11 Качење Боуденовог кабла (25)......123

6 Пуштање у погон....123

6.1 Радна средства.... 123

6.2 Уливање моторног уља (26) ...... 124

6.3 Уливање бензина (26)...... 124

6.4 Провера притиска гума [само 700.4 E LED] (27).... 124

6.5 Подешавање висине чишћења (28 - 30)....124

6.6 Провера вијака за заштиту од преоптерећења на уређају (31, 48).124

6.7 Покретање мотора (32 - 37)......125

6.8 Заустављање мотора (38, 39) .....125

7 Руковање 126

7.1 Покретање чишћења (40 - 42) .....126

7.2 Заустављање чишћења (43)......126

7.3 Промена брзине за возни погон (42 - 44)....126

7.4 Избор режима рада код 760.4 TE LED ....126

7.5 Управљање моторним чистачем снега 760.4 TE LED (45) ...... 126

7.6 Уклањање зачепљења у избацивачу снега (43, 46) ......126

8 Поправка....127

9.1 План одржавања .....127

9.2 Подмазивање спирале за снег (47).127

9.3 Одржавање возног и пужног погона (09)....127

9.4 Замена вијке за заштиту од преоптерећења (31, 48) ......128

9.5 Фино подешавање висине спирале за снег [само 760.4 TE LED] (49) .....128

9.6 Фино подешавање напона спирале за снег [само 760.4 TE LED] (50)..... 128
10 Помоћ у случају сметњи 128
11 Складиштење 129
12 Одлагање.... 129
13 Служба за кориснике/Сервис .... 129
14 Информације о изјаве о усклађености . 129
15 Гаранција 130

Код немачке верзије се ради о оригиналном упутству за употребу. Верзије на свим осталим језицима су преводи оригиналног упутства за употребу.
Ова упутства за употребу држите на лако доступном месту да би вам увек била при руци када будете требали одређене информације о уређају.
■ Уређај предајте новом власнику само са Упутством за употребу.
■ Прочитајте и следите све безбедносне и упозоравајуће напомене из овог упутства за употребу.

1.1 Символи на насловној страни

Символ Значење

Пре првог коришћења обавезно пажљиво прочитајте ова Упутства за употребу. То је услов за безбедан рад и неометано руковање.

Упутство за употребу

Бензинским уређајем немојте радити у близини отвореног пламена или извора топлоте.

1.2 Објашњења ознака и сигналних речи

⚠️ ОПАСНОСТ! Указује на непосредну опасност која ће – ако се не избегне – изазвати смрт или тешку повреду.

⚠ УПОЗОРЕЊЕ! Указује на потенцијалну опасност која би – ако се не избегне – могла изазвати смрт или тешку повреду.

⚠️ ОПРЕЗ! Указује на потенцијалну опасност која би – ако се не избегне – могла изазвати мале или блаже повреде.

ПАЖЊА! Указује на ситуацију која би – ако се не избјегне – могла проузроковати материјалну штету.

НАПОМЕНА Посебне напомене за болье разумевање и руковање.

2 ОПИС ПРОИЗВОДА

У овом упутству за употребу је описано више моторних чистача снега. Идентификујте свој модел помоћу слика производа, описа и типске плочице.

Моторни чистачи снега су погодни искључиво за чишћење свеже палог, растреситог мокрог и прашкастог сувог снега на изgraђеним путевима и површинама – нпр. за унутрашња дворишта, прилазе гаражама, пешачке стазе или паркинг места – у приватном домену. Путеви и површине који треба да се очисте морају да имају чврсту подлогу и глатку површину, нпр. бетонске плоче/коцке, гранитне плоче/коцке или асфалт.

Овај уређај је предвићен искључиво за приватну употребу. Сваки другачији начин коришћења, као и недозвољене преправке или доградње се сматра ненаменском употребом и доводи до престанка важења гаранције, губитка усаглашености са прописима и одбијања сваке одговорности произвођача за штету корисника или трећих лица.

2.2 Могућа предвидива погрешна употреба

Моторни чистачи снега нису погодни за чишћење неутврђених путева и површина, нпр. за површине насуте туцаником, путеве насуте шљунком или травњаке. Велике количине и високе наслаге снега, врло мокар снег те утабани снег и лед није могуће уклонити помоћу ових уређаја.

Уређај није предвиђен ни за комерциајлну употребу у јавним парковима и спортским објектима ни за употребу у пољопривреди и шумарству.

УПОЗОРЕЊЕ! Опасност од повреде.

Неисправни и деактивирани сигурносни и заштитни уређаји могу да доведу до тешких повреда.

Дајте неисправне сигурносне и заштитне уређаје на поправку.
Никада немојте деактивирати сигурносне и заштитне уређаје.

Полуга квачила

На предњој шипки уређаја постоје две полуге квачила. У тренутку опасности отпустите обе полуге квачила.

■ Полуга квачила за пужни погон избацивача снега. Пужни погон се зауставља.
■ Полуга квачила за вучни погон. Вучни погон се зауставља.

Подесите избацивач снега тако да избачени снег не може угрозити људе, животиње, зграде, возила или било шта друго. На путевима будите опрезни да не ометате саобраћај или да не угрожавате учеснике у саобраћају.

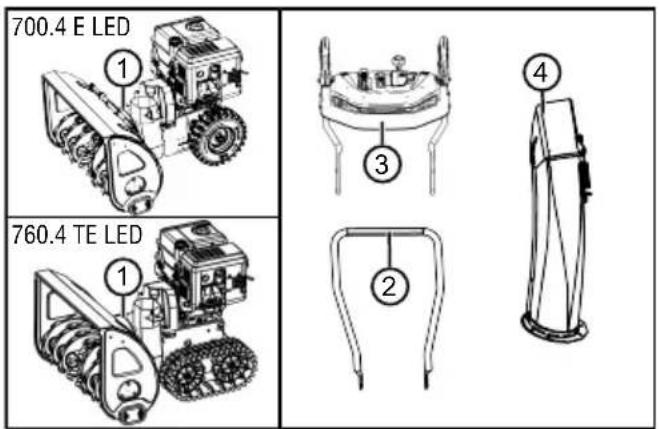

2.4 Обим испоруке

У обим испоруке спадају и овде набројане позиције. Проверите да ли су све позиције садржане:

Бр. Саставни део

1 Фреза за снег

2 Доња шипка

3 Контролни панел са горњом шипку

4 Избацивач снега

5 Упутство за употребу моторног чистача снега

6 Упутство за употребу мотора

7 Комплет за причвршћивање за избацивање снега (3x)

8 Кључ за свећицу

9 Кључ мотора (2x)

10 Резервни вијак за заштиту од преоптерећења (6x)

11 Опружни утикачи (6x)

12 Шипка ручице за избор брзине

13 Савитљиво вратило за избацивање снега

2.5 Символи на уређају

2.5.1 Сигурносне ознаке

Символ Значење
	Пажња!Посебан опрез при руковању!
	Пре пуштања у погон прочитајтеупутство за употребу!
	Држите се даље од подручјаизбацивања. Опасност одизбацивања снега.
	Носите заштитне наочаре изаштиту за слух!

Символ Значење

Не сезати ротирајуће делове. Опасност од повлачења!

Искључите мотор пре почетка свих радова на уређају.

Извуците утикач свећице пре радова одржавања и поправки.

Удаљите друга лица из подручја опасности!

Ротирајући делови у подручју избацивања снега! Опасност од повлачења!

2.5.2 Радне ознаке

Символ Значење

Choke (cayx) CLOSE / OPEN (отворен / затворен)

Гас Споро / брзо

Кључ мотора Уклъучен / Искључен

Славина за гориво (OFF) Отворена (ON) Затворена

Дугме пумпице за гориво

Символ Значење

Пужни погон Покретање/ Заустављање

Возни погон Покретање/ Заустављање

Скренути моторни чистач снега улево/ удесно

Поравнајте избацивач снега помоћу криваје

Подесити висину избацивања снега полугом

1 Ручке које се загревају

2 Полуга квачила за пужни погон

4 Курбла за подешавање смера избацивања снега

5 Полуга за подешавање висине избацивања

6 Ручица за избор брзине, број брзина унапред: 6, број брзина уназад: 2

7 Прекидач за загревање ручки

8 Резервни вијак за заштиту од преоптерећења (2x)

9 Осветљење

10 Поклопац резервоара

11 Поклопац за уливање уља

12 Дефлектор на избацивачу снега за подешавање висине избацивања

13 Избацивач снега са заштитом од додира

14 Штит

15 Алат за чишћење (причвршћен на штиту)

16 Точак за избацивање

17 Спирала за снег

18 Плоча за чишћење

20 Утикач за свећицу за пальење

1 Ручке које се загревају

2 Полуга квачила за пужни погон

4 Курбла за подешавање смера избацивања снега

5 Полуга за подешавање висине избацивања

6 Ручица за избор брзине, број брзина унапред: 6, број брзина уназад: 2

7 Прекидач за загревање ручки

8 Резервни вијак за заштиту од преоптерећења (2x)

9 Прегибна полуга лево и десно за управљање гусеницама

10 Осветљење

11 Поклопац резервоара

12 Поклопац за уливање уља

13 Дефлектор на избацивачу снега за подешавање висине избацивања

14 Избацивач снега са заштитом од додира

15 Полуга за режим рада:

■ "Transport" (Транспорт)

17 Алат за чишћење (причвршћен на штиту)

18 Точак за избацивање

19 Спирала за снег

20 Плоча за чишћење

22 Утикач за свећицу за пальење

3 БЕЗБЕДНОСНЕ НАПОМЕНЕ

⚠️ ОПАСНОСТ! Опасност по живот и опасност од тешких повреда! Непознавање безбедносних напомена и упутстава за употребу може да доведе до најтежих повреда, па и до смрти.

Обратите пажњу на све безбедносне напомене и инструкције у овом упутству за употребу, као и на сва наведена упутства за употребу, пре него што кренете са употребом уређаја.
Сачувајте сву испоручену документацију ради будуће употребе.

⚠️ УПОЗОРЕЊЕ! Опасност од пожара и експлозије. Због горива које цури настаје експлозивна смеша бензина и ваздуха.

Лупкање, експлозија и пожар при неправилном руковању горивом могу довести до тешких повреда, па и до смрти.

■ Мотор никака немојте да складиштите испред отвореног пламена или извора топлоте.
■ Никада немојте да радите са мотором у запаљивој околини.

⚠️ УПОЗОРЕЊЕ! Опасност од повреда услед неисправног уређаја. Рад са

неисправним уређајем може изазвати тешке повреде и оштећење уређаја.

Уређај користите само ако није у квару или није оштећен или ако нема недостајућих или олабављених делова.

⚠ УПОЗОРЕЊЕ! Опасност због ротирајућих делова уређаја! Захватање у ротирајуће делове уређаја доводи до тешких повреда!

■ Никада не стављајте руке у ротирајућу спиралу за снег!

Неисправни и деактивирани сигурносни и заштитни уређаји могу да доведу до тешких повреда.

Дајте неисправне сигурносне и заштитне уређаје на поправку.
Никада немојте деактивирати сигурносне и заштитне уређаје.

3.1 Безбедносне напомене према ISO 8437 прилог А

Претходно знање

1. Пажљиво прочитајте упутство за употребу и одржавање. Упознајте се са контролним елементима и правилном употребом уређаја. Стекните способност да брзо зауставите уређај и брзо искључите контролне елементе.
2. Ни у ком случају не сме се деци дозволити управљати уређајем. Руковање уређајем од стране одраслих који нису правилно обучени ни у ком случају не сме бити дозвољено.
3. Не дозволите никоме да уђе у подручје употребе, посебно малој деци или кућним љубимцима.
4. Будите посебно опрезни када се уређај креће уназад како не бисте клизнули или пали.

Припрема

1. Пажљиво проверите подручје у којем уређај треба да се користи и уклоните све отираче, санке, даске, каблове и друге стране тела.

2. Пре пуштања мотора у потпуности га одвојте и пребаците у неутрални положај.

3. Не користите уређај ако не носите одговарајућу зимску одећу. Носите ципеле које вам гарантују стабилност на клизавом терену.

4. Будите опрезни када радите са бензином, лако је запаљив.

Користите одговарајући канистар за бензин.
■ Не пуните гориво у мотор док ради или је врућ.
Увек пуните резервоар за бензин напољу и са великом пажњом. Никада не пуните резервоар за бензин у затвореним просторијама.
Чврсто затворите поклопац резервоара и уклоните исцурени бензин.

1. За све уређаје са електричним погоном или електричним пальењем мора се користити уземљену утичницу.
2. При чишћењу површина насутих шљунком или туцаником, подесите одговарајућу висину кућишта сакупљача.
3. Никада не покушавајте да мењате поставке током рада мотора (осим у

случајевима када то произвођач посебно препоручује).

1. Пустите да се мотор и машина охладе на спољну температуру, пре него што почнете са чишћењем снега.
2. Руковање било којом машином са моторним погоном може довести до страних тела у очи. Зато током рада, подешавања или поправка увек носите заштитне наочаре или заштиту за очи.
3. Користите заштиту слуха да избегнете оштећење слуха.

Руковање

1. Не стављајте руке или ноге у близину или испод покретних делова. Увек будите на безбедном растојању од отвора за избацивање.
2. Будите изузетно опрезни када користите уређај или прелазите с уређајем на шљунчаним путевима, стазама или улицама. Увек пазите на скривене препреке или на саобраћај.
3. Ако уређај сусреће страно тело, искључите мотор, уклоните кабл за паљење, пажљиво прегледајте моторни чистач снега на било каква оштећења и поправите га пре поновног покретања и поновне употребе.
4. Ако уређај необично вибрира, искључите мотор и одмах потражите узрок. Вибрације су у основи знак да постоји проблем.
5. Увек искључите мотор ако прекинете рад пре чишћења кућишта сакупљача/ погонског точка или жлеб за избацивање и када вршите поправке, подешавања или инспекције.
6. Када вршите поправке, подешавања или инспекције, претходно проверите да ли су сакупљач/погонски точак и сви покретни делови заустављени. Извуците кабл за пальење и држите га даље од свећице за пальење да не би дошло до случајног пальења. Код електромотора, мора бити извучен мрежни утикач.

7. Не остављајте мотор да ради на затвореном, осим ако само не покренете мотор или ако моторни чистач снега не померате унутар зграде или га не изведите из зграде. У том случају отворите спољна врата, јер су издувни гасови опасни.

8. Не чистите снег у падинама. Будите врло опрезни када скрећете на нагнутом терену. Не покушавајте очистити стрме падине.

9. Никада не користите моторни чистач снега без одговарајућих блатника, заштитних плоча или других заштитних механизама.
10. Никада не користите моторни чистач снега у близини стаклених преграда, аутомобила, светларника, на нагнутом терену итд., без да подесите одговарајући смер избацивања снега. Држите даље децу и кућне љубимце.
11. Машину немојте преоптеретити тако што ћете пребрзо очистити снег.
12. Никада не користите машину на клизавим површинама при великим транспортним брзинама. Будите опрезни приликом вожње уназад.
13. Никада не усмерите избацивање снега према људима који стоје поред вас и не дозволите никоме да стоји испред уређаја.
14. Искључите довод енергије за сакупљач/погонски точак када се моторни чистач снега транспортује или се не користи.
15. Користите само додатну опрему и прибор који је одобрио произвођач моторног чистача снега, нпр. утеге за балансирање, утеге за равнотежу, кућиште итд.
16. Никада не користите моторни чистач снега при слабој видљивости или осветљености. Увек обезбедите стабилну позицију и чврсто држите ручке. Уређајем управљајте само ходањем, никака трчањем.

Одржавање и складиштење

⚠️ УПОЗОРЕЊЕ! Тешке повреде руку приликом чишћења зачепљеног канала за избацивање! Додиривање ротирајућег ротора у каналу за избацивање доводи до тешких повреда руку. То су најчешће повреде при раду са моторним чистачем снега. За чишћење канала за избацивање:

Искључите моторни чистач снега!
Чекајте око 10 с док се ротор не заустави.
■ За чишћење канала за избацивање увек користите прикладан алат.
■ За чишћење канала за избацивање никака немојте користити руке!

1. Редовно проверавајте да ли су безбедносни уређаји, вијци ножева, причврсни вијци мотора итд. затегнути

како бисте осигурали безбедан рад уређаја.

1. Док у резервоару има бензина, никака не чувајте машину у згради са изворима пальења, као што су уређаји за топлу воду, електрични грејачи са вентилатором, сушилице и сл. Прво сачекајте да се мотор охлади пре него што уређај одложите у затвореном просторију.
2. Ако моторни чистач снега је треба складиштити на дуже време, увек се придржавајте тачних упутстава у упутству за употребу.
3. Оставите на уређају сва сигурносна упутства и упутства за употребу или их по потреби замените.
4. Након чишћења снега, пустите машину да ради неколико минута како би спречили да се сакупљач/ погонски точак смрзне.

3.2 Сигурносне напомене за опслуживање

Користити уређај само за one радове за које је предвиђен. Ненаменска употреба може да доведе до повреда, као и да оштети материјалне вредности.
Никада не користити уређај са истрошеним или неисправним деловима. Увек заменити неисправне делове оригиналним резервним деловима произвођача. Ако се уређај користи са истрошеним или неисправним деловима, неће бити могуће да се остваре права по основу гаранције у односу на произвођача.
У следећим случајевима, искључите мотор, причекајте да се уређај заустави и уклоните утикач свећице за пальење:

приликом удаљавања од уређаја
- приликом радова на чишћењу и одржавању
■ пре било каквог рада на подешавању
■ после појаве поремећаја
■ пре отпуштања блокада
■ пре отклањања зачепљења
после додира са страним телима
■ ако се на уређају појаве сметње и необичне вибрације

■ Немојте руководи уређајем под утицајем алкохола, дрога или лекова.
■ Да би се спречиле повреде главе и екстремитета, као и оштећења слуха,

потребно је носити прописну одећу и заштитну опрему.

Одећа мора да буде наменска (уско належуће) и не сме да представља препреку. Никада немојте да носите широку одећу ни додатке који могу да буду увучени у уређај, нпр. шалови.
■ Лична заштитна опрема се састоји од:

■ заштите за слух и заштитних наочара
чврстих и неклизајућих ципела
■ заштитних рукавица

Руке или ноге или друге делове тела и одећу држите даље од делујућих лопатица за чишћење, спирале за снег и точка за избацивања.

■ Придржавајте се локалних прописа о времену рада.
■ Немојте остављати без надзора уређај, који је спреман за рад.
■ Никада не чистите снег на крову.

3.3 Руковањем бензином и уљем

- Опасност од експлозије и пожара: Услед смеше бензина и ваздуха настаје експлозивна атмосфера. Лупкање, експлозија и пожар при неправилном руковању горивом могу довести до тешких повреда, па и до смрти. Имајте у виду следеће:

Немојте пушити, ако рукујете бензином.
Бензином рукујте само на отвореном и никак у затвореним просторијама.
Обавезно водите рачуна о правилима понашања наведеним у наставку.

Транспортујте и складиштите бензин и уље искључиво у за то дозвољеним посудама. Уверите се да деца немају приступ ускладиштеном бензином и уљем.

У сврху спречавања контаминације тла (заштита животне средине) се уверите да при точењу никакав бензин и уље не могу да продру у тло. За точење користите левак.
Никада немојте натакати уређај у затвореним просторима. На поду може да дође до скупљања испарења бензина и на тај начин до лупкања или чак до експлозије.
■ Неизоставно обришите просути бензин са уређаја и са тла. Оставите текстил којим

сте покупили бензин да се суши на добро проветреном месту, пре него што одложите тај текстил на отпад. У противном може да дође до неочекиваног самопаљења.

Ако сте просули бензин, настаће испарења бензина. Због тога немојте да покренете мотор на истом месту, већ најмање 3 m удаљено од тог места.
Спречите додир коже са производима од минералног уља. Немојте да удишете испарења бензина. У сврху точења горива увек носите заштитне рукавице. Редовно мењајте и чистите заштитну одећу.
Водите рачуна да ваша одећа не дође у додир са бензином. Ако бензин доспе на вашу одећу, одмах промените одећу.
■ Никада не отварајте поклопац резервоара док мотор ради или је врућ.
■ Никада немојте да точите гориво у уређај док мотор ради или је врућ.
■ Никада не препуните резервоар (бензин се проширује).
Увек чврсто затворите поклопац на резервоару.
Замените оштећени резервоар или поклопац резервоара.
■ Никада не једите, не пијте и не пушите током пуњења бензина или уља.
■ Уколико је бензин исцурео:

■ Не покрећите мотор.

Избегавајте покушаје пальења.

Исцурени бензин упите везивом или крпом и одложите га правилно.

Очистите уређај.

■ Ако је моторно уље процурило:

■ Не покрећите мотор.

Исцурено уље упите везивом за уље или крпом и одложите га правилно.

Очистите уређај.

⚠️ УПОЗОРЕЊЕ! Опасност од дробљења код превртања уређаја! Уређај је тежак! Ако се преврне, може доћи до пригњечења делова тела и тешких повреда људи.

■ За отпакивање уређаја су потребне најмење две особе!
Избегните превртање уиређаја!

Уређај са свим деловима прибора испоручује се у картонској кутији. Кутија се налази на еуропалети.

1. Ставите кутију на равну праву површину.
2. Уклоните траке за паковање.
3. Отворити кутију горе (03/a).
4. Уклоните матери јал паковања.
5. Опрезно извадитзе непричвршћене делове, врећу са ситним деловима и упутства за употребу.
6. Задњу страницу кутије (тј. тамо где се налзи мотор) опрезно расећи ножем, како се уређај не би оштетио.
7. Отклопите задњу страницу кутије (03/b).
8. Опрезно извадите остале непричвршћене делове као и додатни материјал за паковање.
9. Моторни чистач снега уназад, тј. са мотором напред, искотрљати из кутије (03/с).

5 МОНТАЖА

⚠️ УПОЗОРЕЊЕ! Опасност због непотпуне монтаже! Употреба непотпуно

монтираног уређаја може да доведе до тешких повреда.

■ Уређај сме да ради само ако је потпуно монтиран!
■ Пре укључивања проверите све сигурносне и заштитне уређаје, да ли су присутни и да ли функционишу!

Потребни алати

Бр. Алат

1 Окасти отворени или затворени кључ ширине 10 SW (2 комада)

2 Окасти отворени или затворени кључ ширине 13 SW

3 Имбус кључ 5 mm

4 Комбинована или оштра клешта

5 Одвијач

6 Уље за прскање

7 Само 700.4 E LED: Пумпа за гуме са манометром (аутомобилски вентил)

5.1 Монтажа доње шипке (04, 05)

Монтирајте доњу шипку лево и десно доле на моторном чистачу снега.

1. Одврнути завртње (04/1).

2. Поставити доњу шипку (05/1).

3. Гурнути завртње (05/2) кроз доњу шипку и затегнути.

5.2 Монтажа контролног панела (06)

1. Горњу шипку (06/1) уклъ. контролни панел прислонити на доњу шипку (06/2).

2. Гурнути по 2 завртња (06/3) кроз горњу и доњу шипку и затегнути са две подлошке (06/4) и наврткама (06/5).

5.3 Монтажа и подешавање Биуденових каблова за возни и пужни погон (07 - 12)

1. Боуденов кабл (07/1) за возни погон (07/2) закачити у доњи отвор (07/3) десне полуге.

2. Боуденов кабл (08/1) за пужни погон (08/2) закачити у горњи отвор (08/3) леве полуге.

3. Подесите Боуденове каблове како следи:

Окрените део за подешавање на Бовден каблу (09/1) у смеру стрелице (09/a) све док Бовден кабл више не виси (благо се напне). Држите вучно уже док се окреће тако да се не увија.

■ Затегните контра матицу (09/2) (09/b).

1. Боуденове каблове (10/1) помоћу стезальки (10/2) причврстити лево и десно на шипки.

2. Затезање Боуденовог кабла:

Лабаво окрените контранавртке (11/1, 12/1).

Карјњи елемент навоја (11/2, 12/2) окренути према горе док Боуденов кабл не буде био затегнут.

Окретати контранавртке супротно од вођице (11/3, 12/3), да би се Боуденов кабл причврстию.

1. Свущите гумену заштиту (11/4, 12/4) до контранавртке (11/a, 12/a), да бисте Боуденов кабл заштитили од корозије.

5.4 Фино подешавање Боуденовог кабла (13)

1. Одспојити (13/a) коинтранавртку (13/2) на завртњу за подешавање.

2. Окрећите (13/6) завртањ за подешавање (13/3) да бисте продужили или скратили путању Боуденовог кабла. Водите рачуна да Боуденов кабл буде мало затегнут и да не виси.

3. Поново затегните (13/a) контранавртку (13/2).

5.5 Провера подешавања Боуденовог кабла (14)

Боуденов кабл возног погона се временом издужује. Уколико док мотор ради возни погон не може више да се укључи, Боуденов кабл се олабавио и мора да се затегне.

1. Искључите уређај (види Поглавље 6.8 "Заустављање мотора (38, 39)", страна 125).

2. Поново подесите Боуденов кабл (види Поглавље 5.3 "Монтажа и подешавање Биуденових каблова за возни и пужни погон (07 - 12)", страна 122).

За испитивање подешавања Боуденовог кабла:

1. Покрените мотор (види Поглавље 6.7 "Покретање мотора (32 - 37)", страна 125).

2. Убаците у брзину (види Поглавље 7.1 "Покретање чишћења (40 - 42)", страна 126).

3. Десну ручицу (14/1) за возни погон полако притисните према доле (14/a), док се не буде осетио благи отпор. Утврђена је тачка притиска квачила.

4. Ако се возни погон не укључи: Поновити претходне кораке.

5. Ако подешавање Боуденовог кабла није успешно: Потражите сервисну локацију произвођача.

5.6 Монтажа шипке за ручицу за избор брзине (15, 16)

1. Шипку (15/1) закачити доле у држач мењача (16/2).

2. Шипку горе на ручици за избор брзине (16/3) закачити на држач.

3. Шипку горе и доле осигурати подлошкама и опружним утикачима.

5.7 Монтажа савитљивог вратила за избацивач снега (17, 18)

■ Наставак (17/1) једног краја савитљивог вратила (17/2) до краја гурнути (17/a) у спиралу за снег (17/3).

1. Испод командног панела:

■ Наставак другог краја савитљивог вратила (18/1) до краја одоздо гурнути (18/a) у ручни покретач (18/2).

5.8 Спајање утикача за грејање и осветљење (19)

1. Спојити делове утикача (19/1) за грејање и осветљење.
2. Учврстите утични спој.

5.9 Монтажа избацивача снега (20 - 23)

1. Клизну површину (20/1) избацивача снега на моторном чистачу снега лагано подмажите уљем за прскање (може се користити и маст).

2. Пластични прстен (20/2) ставити на клизну површину избацивача снега (20/a) и мало наульити уљем за расプリшивање (може се користити и маст за подмазивање).

3. Поставите (21/a, 22/a) избацивач снега (21/1).

4. Провуците причврсне вијке (22/2) изнутра кроз језичке и избацивач снега.

5. Избацивач снега затегните самозапорним матицама (22/3).

6. Гурнути причврсне завртње (23/1) кроз велику водећу плочу (23/2) и две мале водеће плоче (23/3).

Напомена: Мале водеће плоче морају лежати горе на великој водећој плочи.

1. Водеће плоче са причврсним завртњима одозго гурнути у избацивач снега.

2. Натакнути подлошке (23/4) на завртње.

3. Чврсто наврните самоосигуравајуће навртке (23/5).

5.10 Причвршћивање Боуденовог кабла на заклоп за избацивање снега (24)

Овај Боуденов кабл помера заклоп за избацивање избацивача снега и служи за подешавање висине избацивања.

1. Закачите Боуденов кабл у вођицу (24/1, 24/2). На спольни Боуденов кабл мора бити причвршћена гумена заштита.

2. Контранавртку (24/3, 24/4) јако окретати супротно од вођице, док се Боуденов кабл не затегне.

3. Помоћу полуге за подешавање висине избацивања проверити дужину Боуденовог кабла:

Померити полугу до предњег граничника. Заклоп за избацивање мора да се помери сасвим на доле.
■ Померити полугу до задњег граничника. Заклоп за избацивање мора да се помери сасвим на горе.
■ По потреби променити дужину Боуденовог кабла.

5.11 Качење Боуденовог кабла (25)

1. Закачити Боуденов кабл (25/1) у држач (25/2) испод мотора.

6 ПУШТАЊЕ У ПОГОН

⚠️ УПОЗОРЕЊЕ! Опасност од повреда услед неисправног уређаја. Рад са

неисправним уређајем може изазвати тешке повреде и оштећење уређаја.

Уређај користите само ако није у квару или није оштећен или ако нема недостајућих или олабављених делова.

НАПОМЕНА Пре пуштања у погон увек спроведите визуелну контролу. Уређај се не сме користити ако су радни и/или причврсни делови лабави, оштећени или истрошени.

6.1 Радна средства

⚠️ ОПАСНОСТ! Опасност од експлозије и пожара. Услед смеше бензина и ваздуха настаје експлозивна атмосфера. Лупкање, експлозија и пожар при неправилном руковању горивом могу довести до тешких повреда, па и до смрти.

■ Немојте пушити, ако рукујете бензином.
■ Бензином рукујте само на отвореном и никак у затвореним просторијама.

ОПАСНОСТ! Опасност по живот због

тровања. Издувни гасови мотора садрже угљен-моноксид, који може да убије човека за само неколико минута.

Никада немојте да радите са мотором у затвореним просторијама, већ само на отвореном.

■ Немојте удисати издувне гасове мотора.

Искључите мотор, ако приликом режима рада осетите мучнину, вртоглавицу или слабост. Одмах потражите лекара.

i НАПОМЕНА Одложите искоришћено

моторно уље на еколошки прихватљив начин! Ми препоручујемо да старо уље предате у затвореном суду у центар за рециклажу или службу за подршку корисницима. Старо уље немојте:

■ ставити у смеће
сипати у канализацију или одвод
■ просути на земљу

НАПОМЕНА Придржавајте се приложеног упутства за употребу мотора!

Пре пуштања у погон моторног чистача снега, треба да га напуните моторним уљем и бензином.

Подацо о бензину и моторном уљу: види техничке податке.

6.2 Уливање моторног уља (26)

1. Одвијте поклопац за пуњење уља (26/1), затварач чувајте на чистом месту.
2. Напуните уље користећи левак.
3. Проверите ниво напуњености.
4. Затворите отвор за пуњење уља и очистите га.

Придржавајте се упутства за употребу мотора да бисте правилно проверили ниво напуњености.

6.3 Уливање бензина (26)

1. Одвијте поклопац резервоара (26/2), чувајте га на чистом месту.
2. Напуните бензин користећи левак.
3. Затворите отвор резервоара и очистите га.

6.4 Провера притиска гума [само 700.4 E LED] (27)

1. Притисак у гумама проверавајте најмање свака три месеца, посебно пре првог пуштања у погон зими и током рада. Највећи дозвољени притисак у гумама је штампан на гумама (27/1).
   Напомена: Напомена: 1 bar = oko 14,5 psi

2. Надувајте гуме равномерно помоћу пумпе за гуме.

6.5 Подешавање висине чишћења (28 - 30)

Опасност од посекотина код посезања у покренуту спиралу за снег.

■ Промените висину чишћења само када је мотор искључен и спирала за снег је зауставлјена.

Подесите висину чишћења тако да се не покупе шљунак или други страни тела. Узмите у обзир велике избочине, попут насипа, поклопца шахтова или калдрма.

1. Померите уређај да бисте га подесили на равној површини.
2. Олабавите стезне завртье (28/1) клизача (28/2) лево и десно на штиту (28/3).
3. Гурните (28/a) клизаче према горе или доле, да бисте плочу за чишћење (29/1) подигли на жељену висину.
4. Затегните стезне завртње клизача.
5. Водите рачуна о томе да оба клизача једнако далеко штрче на доле, како би плоча за чишћење била паралелна са тлом (29/a).

Клизачи су истрошени (30)

Ако је брусна ивица (30/1) клизача избрушена, окрените је за 180°, да бисте користили другу страну.

1. Одврните навртке (30/2) заједно са подлошкама.
2. Скинути металну плочу (30/3).
3. Окренути клизач за 180° (30/a).
4. Натакните подлошке и навртке.
   Напомена: Пазите да не замените стезне завртње (30/4), ако су различите дужине.

6.6 Провера вијака за заштиту од преоптерећења на уређају (31, 48)

! ПАЖЬА! Опасност од оштећења

уређaja. Замрзнути пужни погон може оштетити клинасте кайшеве.

■ Пре покретања мотора, проверите да ли је пужни погон замрзнут.
■ Поставите моторни чистач снега на погодно место да одмрзне пужни погон.

1. Пре сваког старта проверавајте да није оштећено шест вијака за заштиту од преоптерећења (31/1, 48/2).

■ Сломљене вијке за заштиту од преоптерећења замените оригиналним

резервним деловима (види Поглавље 9.4 "Замена вијке за заштиту од преоптерећења (31, 48)", страна 128). Ако користите неодобрене резервне делове, уређај може бити озбильно оштећен!

Два резервна вијка за заштиту од преоптерећења (01/8) налазе се на контролном панелу.

1. Проверите све радне елементе, сигурносне направе, матице и вијке на комплетност, чврсто улегање и неоштећеност.

6.7 Покретање мотора (32 - 37)

Осветљење се аутоматски укључује при покретању мотора и гаси се када се мотор заустави.

ОПАСНОСТ! Опасност по живот због

тровања. Издувни гасови мотора садрже угљен-моноксид, који може да убије човека за само неколико минута.

Никада немојте да радите са мотором у затвореним просторијама, већ само на отвореном.
■ Немојте удисати издувне гасове мотора.
Искључите мотор, ако приликом режима рада осетите мучнину, вртоглавицу или слабост. Одмах потражите лекара.

ПАЖЬА! Опасност од оштећења

уређaja. Замрзнути пужни погон може оштетити клинасте кайшеве.

■ Пре покретања мотора, проверите да ли је пужни погон замрзнут.
■ Поставите моторни чистач снега на погодно место да одмрзне пужни погон.

Поступак покретања (32 - 34)

1. Проверите ниво уља и горива.
2. Отворите славину за гориво (32/1) (32/a).
3. Проверите да ли су вучни и пужни погон одвојени. Обје полуге квачила морају бити вертикалне.
4. Поставите Choke (32/2) у положај CLOSE (ЗАТВОРЕН) (32/b).

5. Дугме пумпице за гориво (33/1) притисните 3 пута, у временском размаку од отприлике 2 секунде. На температурама испод 10 °C дугме пумпице за гориво притисните 5 пута.

6. Поставите (34/a) полугу за гас (34/1) у положај Брзо (34/2, Зец).

7. Утакните (35/a) кључ мотора (35/1).

Ручно покретање (36)

1. Лагано повущите (36/a) уже за покретање (36/1) све док не осетите отпор, а затим га брзо извущите и полако пустите поново да се навије.

Поступак покретања на 230 V (37)

1. (37/a)

6.8 Заустављање мотора (38, 39)

⚠️ УПОЗОРЕЊЕ! Опасност због ротирајућих делова уређаја! Захватање у ротирајуће делове уређаја доводи до тешких повреда!

■ Никада не стављајте руке у ротирајућу спиралу за снег!

1. Поставите (38/a) полугу за гас (38/1) у положај Споро (38/2, Корњача).
2. Да би се избегло замрзавање, пустите да спирала за снег и точак за избацивање и даље раде док се не очисте од снега колико год је могуће. У супротном се клинасти кайшеви могу оштетити приликом покретања.
3. Извадите кључ мотора (39/1) (39/a).
4. Мотор се искључује.
5. Окрените славину за гориво (39/2) у положај OFF (ЗАТВОРЕНА) (39/b).

7 РУКОВАЊЕ

7.1 Покретање чишћења (40 - 42)

УПОЗОРЕЊЕ! Опасност због

ротирајућих делова уређаја! Захватање у ротирајуће делове уређаја доводи до тешких повреда!

■ Никада не стављајте руке у ротирајућу спиралу за снег!

УПОЗОРЕЊЕ! Одбачени предмети!

Опасност од повреде и материјалне штете због одбачених предмета!

Никада не окрећите канал за избацивање у смеру лъуди, животиња, прозора, аутомобила или врата.

1. Извршите пуштање у погон.
2. Проверите положај избацивача снега и курблом подесите смер избацивања (40/1).
3. Подесите висину избацивања (40/2).

4. Покрените мотор (види Поглавље 6.7 "Покретање мотора (32 - 37)", страна 125).

5. Укључите брзину за вучни погон (41/3):

Од 1 до 6 су брзине унапред, где је 1 најмања брзина, а 6 највећа брзина.
R1 и R2 су брзине уназад, где је R1 мања, а R2 је већа брзина.

1. Притисните полугу квачила (41/4) за пужни погон (41/a).

2. Притисните полугу квачила (42/5) за вучни погон (42/a).

7.2 Заустављање чишћења (43)

1. Пустите, тј. одвојите полугу квачила (43/1) за пужни и вучни погон (43/a).

Да би се избегло замрзавање, пустите да спирала за снег и точак за избацивање и даље раде док се не очисте од снега колико је то могуће. Смрзнута спирала за снег оштећује клинасте кαιшеве.

Моторни чистач снега се зауставља, спирала за снег и точак за избацивање престају да раде.

7.3 Промена брзине за возни погон (42 - 44)

ПАЖЊА! Опасност од оштећења уређаја.

Мењач ће се оштетити ако се пре промене брзине не изврши раздвајање.

■ Прво изврђите раздвајање и затим промените брзину.

1. Пустите, тј. одспојите (43/a) полугу квачила за вучни погон (43/1).
   Напомена: Потисни пуж блокира, ако се заустави при мокром и тешком снегу и онда поново покрене. Немојте пуштати полугу квачила уа пужни погон!
2. Промените брзину ручицом за брзине (44/1).
3. Притисните полугу квачила (42/5) за вучни погон (42/a).

7.4 Избор режима рада код 760.4 TE LED

Полугом за режим рада (02/23) путем премештања тежине моторног чистача снега може да се промени висина спирале за снег, плоче за чишћење или штита.

"Transport": Тежина лежи на задњем делу моторног чистача снега, како би спирала за снег и штит били удальени од тла и да би моторни чистач снега могао да се лако гура.
"Normal": Водоравни положај моторног чистача снега за нормални режим рада.
■ "Packed Snow": Код густог снега са овим подешавањем тежина може да се помери и предњи део моторног чистача за снег.

7.5 Управљање моторним чистачем снега 760.4 TE LED (45)

1. Скренути моторни чистач снега улево: Повући (45/а) леву прегибну полугу (45/1).
2. Скренути моторни чистач снега удесно: Повући (45/6) десну прегибну полугу (45/2).

7.6 Уклањање зачепљења у избацивачу снега (43, 46)

НАПОМЕНА Да бисте избегли зачепљења влажном и тешком снегом, увек пустите да спирала за снег ради.

Ако се снег више не избацује правилно, за то могу бити одговорни наноси снега и леда на спиралама за снег и у каналу за избацивање.

1. Пустите, тј. одвојите полугу квачила (43/1) за пужни и вучни погон (43/a).

2. Искључите мотор (види Поглавље 6.8 "Заустављање мотора (38, 39)", страна 125).

3. Користите помоћни алат (46/1) да бисте пажљиво уклонили снег са канала за избацивање и спирале за снег.

Ако је избацивање снега и даље недовољно, консултујете специјализовану радионицу.

8 ПОПРАВКА

⚠️ УПОЗОРЕЊЕ! Опасност од повреде код поправки. Неправилне поправке могу изазвати тешке повреде и оштећења уређаја.

Радове поправке смеју да изводе само сервисне радионице произвођача или овлашћене специјализоване компаније!

Стручна провера је увек потребна:

■ када уређај удари о препреку.
■ када се мотор нагло заустави.
када је оштећена спирала за снег или је оштећен точак за избацивање.

9 ОДРЖАВАЊЕ И НЕГА

⚠️ ОПРЕЗ! Опасност од повреде. Оштри и покретни делови уређаја могу да доведу до повреда.

■ Приликом радова одржавања, неге и чишћења увек носите заштитне рукавице!
Искључите мотор и осигурајте да је мотор заустављен!
Извуците утикач свећице за пальење!
Очистите уређај после сваке употребе. Посебно уклоните заосталу путну со.
■ Немојте прскати уређај водом. Вода која продире може довести до квара (систем пальења, карбуратор).
Увек мењајте неисправни пригушивач.
■ Следите план одржавања.
Следите упутство за употребу мотора.

9.1 План одржавања

Пре сваке употребе

■ Проверите ниво уља (погледајте упутство за употребу мотора).
■ Проверите вијке за заштиту од преоптерећења.
■ Проверите уређај на оштећења.
■ Проверите да ли је спирала за снег замрзнута.

Након првих 5 радних часова

Замените моторно уље (погледајте упутство за употребу мотора).

■ Проверите притисак гума.
■ Прстен избацивача снега намажите уљем за прскање.

Годишње

Замените свећицу за пальење (погледајте упутство за употребу мотора).
■ Подмажите спиралу за снег.
Заменити моторно уље.

9.2 Подмазивање спирале за снег (47)

Пиштољем за маст притисните у мазалицу отприлике 2-3 потеза универзалне масти (47/1).

9.3 Одржавање возног и пужног погона (09)

⚠️ УПОЗОРЕЊЕ! Опасност од повреде приликом радова одржавања. Неправилно одржавање може изазвати тешке повреде и оштећење уређаја.

■ Бовден кабл подешавајте само ако је мотор искључен.
■ Зауставите мотор ако се возни/пужни погон не може искључити.
■ Не покушавајте да га поправите и одмах потражите специјализовану услугу.

НАПОМЕНА Влага у Бовден каблу може довести до корозије или замрзавање.

Оштећени Бовден кабл мора бити замењен.

Ако возни/пужни погон више није могуће укључити док мотор ради, одговарајући Боуден кабл мора бити постављен.

1. Олабавите контра матицу (09/2).
2. Окрените део за подешавање на Бовден каблу (09/1) у смеру стрелице (09/a) све док Бовден кабл више не виси (благо се напне). Држите вучно уже док се окреће тако да се не увија.
3. Затегните контра матицу (09/2) (09/b).

4. Да бисте проверили подешавање, покрените мотор и уклъучите возни/пужни погон.

5. Ако возни/пужни погон још увек није могуће сигурно спојити и одвојити, уређај се мора одвести у специјализовану радионицу.

9.4 Замена вијке за заштиту од преоптерећења (31, 48)

Ради сигурности руковаоца и уређаја, вијци за заштиту од преоптерећења (31/1) могу се кидати након што је блокирана спирала за снег.

НАПОМЕНА Сломљене вијке за заштиту од преоптерећења замените оригиналним резервним деловима. Ако користите неодобрене резервне делове, уређај може бити озбиљно оштећен!

1. Искључите уређај и повуците утикач свећице за пальење.
2. Уклоните (48/a) опружни утикач (48/1).
3. Извуците (48/6) оштећени вијак за заштиту од преоптерећења (48/2).
4. Проверите осовину у погледу оштећења.
5. Уметните нови вијак за заштиту од преоптерећења и осигурајте га опружним утикачем.

9.5 Фино подешавање висине спирале за снег [само 760.4 TE LED] (49)

Преко полуге за режим рада (02/15) се завртањ преподешава:

Слика (49) приказује положај завртња код "Packed Snow" (Густи снег). Мало подићи моторни чистач снега у овом положају.
■ У положају "Transport" (Транспорт) се фиксира осовина.
У сврху рада полуга за режим рада мора да се подеси на "Normal" (Нормално).

9.6 Фино подешавање напона спирале за снег [само 760.4 TE LED] (50)

Затегнутост ланаца може да се фино подешава притезањем навртки (50/1) на куки (50/2). Свака гусеница може да се фино подеси.

⚠️ ОПРЕЗ! Опасност од повреде. Оштри и покретни делови уређаја могу да доведу до повреда.

■ Приликом радова одржавања, неге и чишћења увек носите заштитне рукавице!
Искључите мотор и осигурајте да је мотор заустављен!
Извуците утикач свећице за пальење!

НАПОМЕНА Код сметњи које нису наведене у овој табели или које не можете да отклоните сами, се обратите нашој служби за кориснике.

Сметња Отклањање
Мотор не ради. Долијте бензин.
	Поставите полугу за гас на START.
	Укључите Choke, притисните дугме пумпице за гориво.
	Урадите одржавање свећице за пальење.
Снага мотора слаби.	Очистите канал за избацивање/кућиште.
	Уклоните снег и лед са спирале за снег и точка за избацивање.
	Смањите радну брзину.
Возни погон не ради када је притиснута полуга квачила.	Додатно подесите Бовден кабл.
	Потражите радионицу за кориснике.
Возни погон се више не може зауставити (више се не може одвојити).	Искључите мотор.Не покушавајте да га поправите!Потражите радионицу за кориснике.
Спирала за снег се не окреће када је притиснута полуга квачила.	Вијак за заштиту од преоптерећења је откинут, замените га.
	Додатно подесите Бовден кабл.
	Потражите радионицу за кориснике.
Спирала за снег се више не може зауставити (више се не може одвојити).	Искључите мотор.Не покушавајте да га поправите!Потражите радионицу за кориснике.
Уређај вибрира изузетно снажно.	Проверите спиралу за снег и точак за избацивање.
Уређај вучи на једну страну.	Проверите и подесите притисак у гумама.
	Проверите и подесите или замените клизаче.

Резервни делови

⚠️ УПОЗОРЕЊЕ! Опасност од пожара и експлозије. Испарења бензина су врло запаљиве.

Уређај немојте да складиштите у близини отвореног пламена или извора топлоте.

Након сваке употребе темељито очистите уређај и, ако постоји, ставите све заштитне поклопце. Уређај држите на сувом месту под кључем, изван домета деце.

Ако се уређај чува дуже време, на пример после зиме, следећи радови су неопходни да би се избегла оштећења:

Овим под пуном одговорношћу изјављујемо, да овај производ у облику којим се продаје на

Затворите славину за гориво.

■ Пустите га да се охлади.
Осушите уређај и складиштите га на месту неприступачном за децу и неовлашћене особе.
Испразните или потпуно напуните резервоар за бензин.
Извадите кључ мотора.
■ Повуците утикач свећице за пальење.

12 ОДЛАГАЊЕ

Бензин и моторно уље не треба да се бацају са кућним смећем или у канализацију, већ треба да се подвргну одвајању и сортирању одн. рециклирању!

■ Пре одлагања уређаја на отпад, морају се испразнити резервоар за гориво и посуда за моторно уље!
Амбалажа, уређај и прибор су израђени од материјала који су погодни за рециклажу и треба да се одложе на отпад на одговарајући начин.

Код питања у вези са гаранцијом, поправком или резервним деловима се обратите вашем најближем AL-KO сервису. Љега ћете наћи на интернету под следећом адресом: www.alko-garden.com/service-contacts

Додатне информације о резервним деловима можете да пронађете на: www.alko-garden.com/spareparts

тржишту испуњава захтеве хармонизованих ЕУ-директива, безбедносних стандарда ЕУ и стандарда који су специфични за овај производ. Изјава о усклађености је део упутства за употребу и приложена је машини.

15 ГАРАНЦИЈА

Евентуалне грешке у материјалу или производњи на уређају поправићемо за време законског рока застаре права на гаранцију за недостатке према сопственом избору поправљањем или заменом. Рок застаре одређује се према праву државе у којој је уређај купљен.

Наша гарантна изјава важи само у случају:

■ примене ових Упутстава за употребу
сврсисходног коришћења
■ употребе оригиналних резервних делова

Гаранција престаје да важи у случају:

■ самоиницијативних покушаја поправки
самоиницијативних техничких измена
■ ненаменског коришћења

Гаранција не обухвата:

оштећења лака која се своде на нормално трошење
■ потрошне делове који су на картици резервних делова означени рамом xxxxxx (x)
■ Моторе са унутрашњим сагоревањем (овде важе посебне гарантне одредбе произвођача мотора)

Гарантни рок почиње да тече од датума куповине од стране првог крајњег корисника.

Меродаван је датум на рачуну. Са овом изјавом о гаранцији и оригиналним рачуном обратите се продавцу или најближој овлашћеној сервисној радионици. Овом изјавом се не мењају законска права која купац има према продавцу у случају недостатака.

TŁUMACZENIE ORYGINALNEJ INSTRUKCJI OBSŁUGI

Spis treści
