BRUKSANVISNING SnowLine 700.4 E LED AL-KO

1.2 Symboler og signalord

3. Hold anvendelsesområdet frit for personer,

Ved rengøring og vedligeholdelse

Rygning er forbudt, når benzinen håndte- res.

2. Fjern emballagebåndene.

2. Stik 2 skruer (06/3) gennem overstyret og un-

derstyret, og skru dem fast med to underlags- skiver (06/4) og møtrikker (06/5).

Rygning er forbudt, når benzinen håndteres.

R1 og R2 er bakgear, hvor R1 er det langsomme og R2 det hurtige gear.

Slå motoren fra, og kontroller, at motoren står stille!

Slå motoren fra, og kontroller, at motoren står stille!

6.2 Fylla på motorolja (26) .......................224

2.5 Symboler på redskapet

9. Rulla ut (03/c) snöslungan bakåt, dvs. med

6.2 Fylla på motorolja (26)

1. Skruva av oljepåfyllningslocket (26/1), lägg

locket på rent underlag.

6.3 Fylla på bensin (26)

2.2 Mulig og påregnelig feil bruk.............. 232

3.1 Sikkerhetsanvisninger etter ISO 8437

for kjøre- og skruedrev (07 – 12) ....... 239

5.8 Koble til kontakt for oppvarming og

6.2 Fylle på motorolje (26) .......................240

6.3 Fylle på bensin (26)............................240

6.4 Kontrollere dekktrykket [bare 700.4 E

7.6 Fjerne blokkeringer i snøutkastet (43,

9.3 Vedlikeholde kjøre- og skruedrev

9.5 Finjustere høyden til mateskruen [ba-

re 760.4 TE LED] (49) ........................244

9.6 Justere strammingen av kjeden [bare

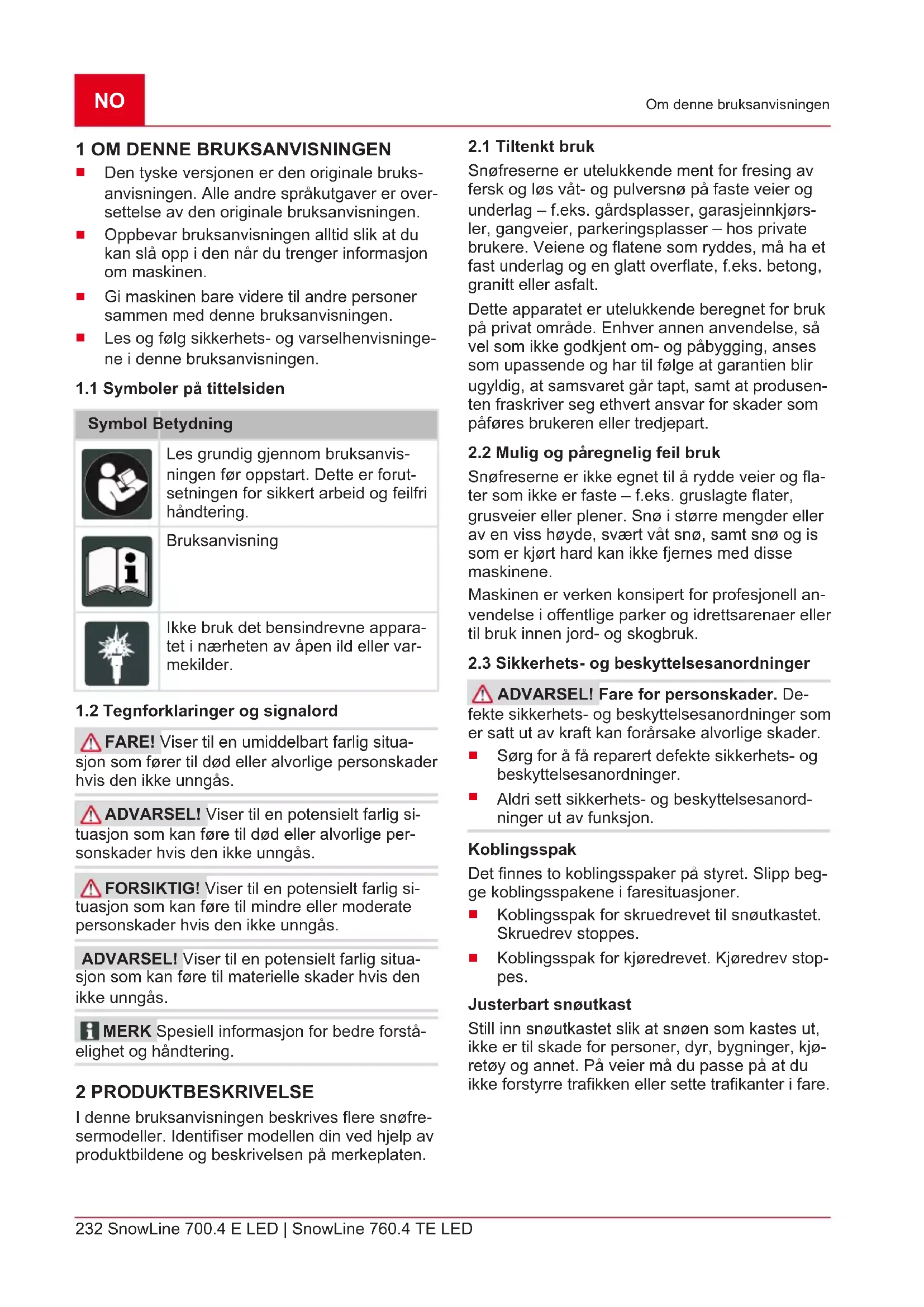

Den tyske versjonen er den originale bruks- anvisningen. Alle andre språkutgaver er over- settelse av den originale bruksanvisningen.

Oppbevar bruksanvisningen alltid slik at du kan slå opp i den når du trenger informasjon om maskinen.

Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.

Symbol Betydning Les grundig gjennom bruksanvis- ningen før oppstart. Dette er forut- setningen for sikkert arbeid og feilfri håndtering. Bruksanvisning Ikke bruk det bensindrevne appara- tet i nærheten av åpen ild eller var- mekilder.

1.2 Tegnforklaringer og signalord

FARE! Viser til en umiddelbart farlig situa- sjon som fører til død eller alvorlige personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig si- tuasjon som kan føre til død eller alvorlige per- sonskader hvis den ikke unngås. FORSIKTIG! Viser til en potensielt farlig si- tuasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig situa- sjon som kan føre til materielle skader hvis den ikke unngås. MERK Spesiell informasjon for bedre forstå- elighet og håndtering. 2 PRODUKTBESKRIVELSE I denne bruksanvisningen beskrives flere snøfre- sermodeller. Identifiser modellen din ved hjelp av produktbildene og beskrivelsen på merkeplaten.

Snøfreserne er utelukkende ment for fresing av fersk og løs våt- og pulversnø på faste veier og underlag – f.eks. gårdsplasser, garasjeinnkjørs- ler, gangveier, parkeringsplasser – hos private brukere. Veiene og flatene som ryddes, må ha et fast underlag og en glatt overflate, f.eks. betong, granitt eller asfalt. Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, så vel som ikke godkjent om- og påbygging, anses som upassende og har til følge at garantien blir ugyldig, at samsvaret går tapt, samt at produsen- ten fraskriver seg ethvert ansvar for skader som påføres brukeren eller tredjepart.

2.2 Mulig og påregnelig feil bruk

Snøfreserne er ikke egnet til å rydde veier og fla- ter som ikke er faste – f.eks. gruslagte flater, grusveier eller plener. Snø i større mengder eller av en viss høyde, svært våt snø, samt snø og is som er kjørt hard kan ikke fjernes med disse maskinene. Maskinen er verken konsipert for profesjonell an- vendelse i offentlige parker og idrettsarenaer eller til bruk innen jord- og skogbruk.

Sørg for å få reparert defekte sikkerhets- og beskyttelsesanordninger.

Aldri sett sikkerhets- og beskyttelsesanord- ninger ut av funksjon. Koblingsspak Det finnes to koblingsspaker på styret. Slipp beg- ge koblingsspakene i faresituasjoner.

Koblingsspak for kjøredrevet. Kjøredrev stop- pes. Justerbart snøutkast Still inn snøutkastet slik at snøen som kastes ut, ikke er til skade for personer, dyr, bygninger, kjø- retøy og annet. På veier må du passe på at du ikke forstyrre trafikken eller sette trafikanter i fare.474911_e 233 Produktbeskrivelse

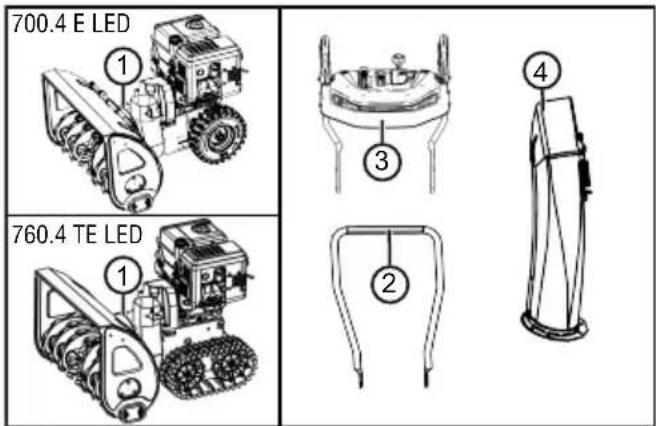

Leveransen omfatter posisjonene som er listet opp her. Sjekk om alle posisjonene er omfattet: Nr. Komponent 1 Snøfreser 2 Nedre del av styreramme 3 Betjeningspanel med styreramme 4 Snøutkast 5 Bruksanvisning til snøfreseren 6 Bruksanvisning til motoren 7 festesett for snøutkast (3x) 8 Tennpluggnøkkel 9 Motornøkkel (2x) 10 Reservebrytebolter (6x) 11 Fjærsplinter (6x) 12 Stang for girspak 13 Fleksibel aksel for snøutkast

Symbol Betydning Advarsel! Vær spesielt forsiktig ved håndte- ring! Les bruksanvisningen før driften settes i gang! Hold bort fra utkastområdet. Fare på grunn av snøutkast. Bruk vernebriller og hørselsvern! Ikke ta på roterende deler. Inntrek- kingsfare! Ikke grip inn i snøutkast! Ikke grip inn i eller tråkk på mate- skruen! Slå av motor før arbeid på maski- nen. Trekk tennplugghette før vedlike- holds- og reparasjonsarbeider. Hold tredjepersoner unna fareområ- det! Roterende deler i utkastområdet! Inntrekkingsfare!NO 234 SnowLine 700.4 E LED | SnowLine 760.4 TE LED Produktbeskrivelse

2.5.2 Betjeningsmerker

Symbol Betydning Choke CLOSE / OPEN Gass Sakte / Fort Motornøkkel På / Av Drivstoffkran OFF (Av) ON (På) Primerknapp Skruedrev Start/stopp Kjøredrev Start/stopp Symbol Betydning Svinge snøfreseren til venstre / høyre Innrett snøutkast med sveiven. Still inn snøutkasthøy- den med spaken.

2.6 Produktoversikt 700.4ELED(01)

Nr. Komponent 1 Oppvarmede håndtak 2 Koblingsspak for skruedrevet 3 Koblingsspak for kjøredrevet 4 Sveiv for justering av utkastretning 5 Spak for innstilling av utkasthøyden 6 Girspak, 6 forover- og 2 reversgir 7 Bryter for håndtaksvarme 8 Reservebrytebolter (2x) 9 Belysning 10 Tanklokk 11 Oljetanklokk 12 Deflektor på snøutkast til innstilling av utkasthøyden 13 Snøutkast med inngrepsbeskyttelse 14 Skjold 15 Rengjøringsverktøy (festet på skjoldet)474911_e 235 Sikkerhetsanvisninger Nr. Komponent 16 Kastehjul 17 Mateskrue 18 Ryddeplate 19 Høydejusterbare meier 20 Tennplugghette

2.7 Produktoversikt 760.4 TE LED (02)

Nr. Komponent 1 Oppvarmede håndtak 2 Koblingsspak for skruedrevet 3 Koblingsspak for kjøredrevet 4 Sveiv for justering av utkastretning 5 Spak for innstilling av utkasthøyden 6 Girspak, 6 forover- og 2 reversgir 7 Bryter for håndtaksvarme 8 Reservebrytebolter (2x) 9 Vippearmen til høyre og venstre styring av beltet 10 Belysning 11 Tanklokk 12 Oljetanklokk 13 Deflektor på snøutkast til innstilling av utkasthøyden 14 Snøutkast med inngrepsbeskyttelse 15 Kjørespak:

Alle medfølgende dokumenter må oppbeva- res for fremtidig bruk. ADVARSEL! Brann- og eksplosjonsfare. Det oppstår en eksplosjonsfarlig bensin-luft-blan- ding hvis det lekker ut drivstoff. Eksplosjoner og brann kan føre til alvorlige personskader og død ved ukyndig håndtering av drivstoff.

Lagre motoren aldri i nærheten av åpen ild eller varmekilder.

Driv bare maskinen når den ikke er defekt el- ler har skader og når ingen deler mangler el- ler er løse. ADVARSEL! Fare som følge av roterende maskindeler! Det å gripe inn i roterende maskin- deler fører til alvorlige personskader!

Sørg for å få reparert defekte sikkerhets- og beskyttelsesanordninger.

Aldri sett sikkerhets- og beskyttelsesanord- ninger ut av funksjon.

3.1 Sikkerhetsanvisninger etter ISO 8437

Vedlegg A Forkunnskaper

1. Les bruks- og vedlikeholdsanvisningen nøye.

Gjør deg grundig kjent med styreelementene og korrekt bruk av maskinen. Øv deg i rask stopp av maskinen og utkobling av styreele- mentene.

2. Barn skal under ingen omstendigheter får lov

til å betjene maskinen. Også voksne somNO 236 SnowLine 700.4 E LED | SnowLine 760.4 TE LED Sikkerhetsanvisninger ikke er ordentlig instruert, skal under ingen omstendigheter få lov til å betjene maskinen.

3. Hold andre personer, spesielt små barn, og

frem for å unngå at du sklir eller faller. Forberedelse

1. Kontroller nøye området hvor maskinen skal

brukes, og fjern alle dørmatter, kjelker, brett, ståltråd og andre fremmedlegemer.

4. Forsiktig ved håndtering av bensin; det er lett

Fyll alltid på bensintanken ute, og vær veldig forsiktig. Fyll aldri på bensintanken i lukkede rom.

Skru tanklokket godt til og tørk opp bensin- søl.

1. For maskiner med elektrisk motor eller elek-

trisk tenning må det brukes jordet stikkontakt.

2. Still inn tilstrekkelig høyde på oppsamlings-

huset når du rydder grus- eller rullesteinflater.

3. Prøv aldri å endre innstillingene når motoren

går (hvis produsenten ikke uttrykkelig anbefa- ler det).

4. La motoren og maskinen kjøle seg ned til

utetemperaturen før du begynner å frese snøen.

5. Ved betjening av motordrevne maskiner kan

fremmedlegemer slynges ut og inn i øynene. Ha derfor alltid på deg vernebriller eller øye- vern under betjening, innstilling eller repara- sjon.

6. Bruk hørselvern for å unngå hørselskader.

1. Ikke bring hender eller føtter i nærheten av

eller under bevegelige deler. Hold deg alltid unna utkaståpningen.

2. Vær ytterst forsiktig når du bruker maskinen

på eller krysser grusveier og -innkjørsler. Pass alltid på skjulte hindringer og trafikk.

ren og let etter årsaken så fort som mulig. Vi- brasjoner er som regel et tegn på at det fin- nes et problem.

5. Slå alltid av motoren, når du tar en pause i

betjeningen, før du rengjør oppsamlings-/ drivhjulhuset eller utkastbanen, og når du foretar reparasjoner, innstillinger eller inspek- sjoner.

6. Før du foretar rengjøring, reparasjoner eller

inspeksjoner, må du passe på at oppsamle- ren/drivhjulet og alle bevegelige deler står stille. Trekk tenningskabelen og hold den un- na tennpluggene for å unngå tenning ved uhell. Trekk ut støpselet hos elektromotorer.

7. Ikke la motoren gå i lukkede rom, unntatt for

å få start på den, eller for å flytte snøfreseren inn eller ut av bygninger. Åpne dørene til utsi- den når du gjør dette; eksos er farlig.

8. Ikke fres i skråninger. Vær veldig forsiktig når

du snur i skrånende terreng. Ikke prøv å fre- se i bratte skråninger.

9. Bruk aldri snøfreseren uten de foreskrevne

skjermene, beskyttelsesplatene eller andre verneinnretninger.

10. Bruk aldri snøfreseren i nærheten av glass-

innfestinger, kjøretøy, lyssjakter, skrånende terreng osv. uten å stille inn utkastretningen deretter. Hold barn og husdyr unna.

11. Ikke overbelast maskinen gjennom for rask

transporthastigheten er høy. Forsiktig ved rygging.

13. Rett aldri utkastet mot personer på siden, og

la ingen gå foran maskinen.

14. Koble fra oppsamleren/drivhjulet når snøfre-

godkjent av snøfreserprodusenten, f.eks. av- balanseringsvekter, motvekter, kapslinger osv.

16. Bruk aldri snøfreseren ved dårlig sikt eller be-

lysning. Sørg alltid for å stå støtt, og pass på å ha godt tak i håndtaket. Gå, ikke løp, bak maskinen.474911_e 237 Sikkerhetsanvisninger Vedlikehold og oppbevaring ADVARSEL! Alvorlige håndskader ved rengjøring av tilstoppet utkastkanal. Berøring av skovlhjul i utkastkanalen fører til alvorlige håndskader. Det er de vanligste personskadene med snøfreseren. Til rengjøring av utkastkana- len:

Bruk alltid egnet verktøy til å rengjøre utkast- kanalen.

Bruk aldri hendene til å rengjøre utkastkana- len.

1. Kontroller regelmessig om verneinnretninge-

ne, knivskruene, festeskruene til motoren osv. er godt trukket til og dermed garanterer sikker bruk av maskinen.

5. La maskinen gå i noen minutter etter snøfre-

singen for å forhindre at oppsamleren/drifts- hjulet fryser fast.

Driv aldri apparatet med utslitte eller defekte deler. Bytt alltid defekte deler ut med origina- le reservedeler fra produsenten. Hvis appara- tet drives med utslitte eller defekte deler, kan ingen garantikrav gjøres gjeldende ovenfor produsenten.

Før rengjørings- og vedlikeholdsarbeid

Etter at feil oppstår

Før blokkeringer løsnes

Etter kontakt med fremmedlegemer

Når det oppstår feil eller uvanlige vibra- sjoner på maskinen

For å unngå skader på hodet og lemmer samt hørselvern, skal korrekte klær og verne- utstyr brukes.

Klærne må være hensiktsmessig (tettsitten- de) og skal ikke være til hinder. Bruk aldri lø- se klær eller tilbehør som kan trekkes inn i maskinen, f.eks. skjerf.

Hørselvern og vernebriller

Hold hender, føtter og andre kroppsdeler samt klær unna freseskovlen, mateskruen og kastehjulet når de er i bevegelse.

3.3 Omgang med bensin og olje

Eksplosjons- og brannfare: På grunn av bensin-luft-blandingen som kom- mer ut, er det fare for eksplosjonsfarlig at- mosfære. Eksplosjoner og brann kan føre til alvorlige personskader og død ved ukyndig håndtering av drivstoff. Vær oppmerksom på det følgende:

Røyking forbudt ved håndtering av ben- sin.

Transporter og oppbevar drivstoff utelukken- de i godkjente kanner. Sørg for at barn ikke har tilgang til drivstoff og olje som oppbeva- res.

For å unngå forurensing av jordbunnen (mil- jøvern) må man alltid sørge for at bensin og olje ikke havner på bakken ved tanking. Bruk en trakt ved tanking.

Tank aldri opp apparatet i et lukket rom. Ben- sindamp kan samle seg på gulvet, noe som kan føre til eksplosjon.NO 238 SnowLine 700.4 E LED | SnowLine 760.4 TE LED Pakke ut maskinen (03)

Tørk straks opp sølt bensin fra maskinen og bakken. Tekstiler som er brukt til å tørke opp bensin skal tørke på et godt ventilert sted før de avfallshåndtering. Hvis ikke kan tekstilene plutselig selvantenne.

Unngå hudkontakt med mineraloljeprodukter. Pust aldri inn bensindamp. Bruk alltid verne- hansker ved tanking. Verneklærne bør byttes og vaskes regelmessig.

Åpne aldri tanklokket når motoren går eller er varm.

Skru alltid fast tanklokket.

Skift ut skadet tank eller tanklokk.

Aldri spis, drikk eller røyk ved fylling av ben- sin eller olje.

Dersom bensin er rent ut:

Unngå tenningsforsøk.

Dersom motorolje er rent ut:

Rengjør apparatet. 4 PAKKE UT MASKINEN (03) ADVARSEL! Klemfare for skader pga. velt av maskin! Maskinen er tung. Hvis maski- nen velter, kan kroppsdeler klemmes og personer påføres alvorlige skader.

2. Fjern emballasjebåndene.

5. Ta ut løse deler, posene med smådeler og

6. Skjær forsiktig ut bakveggen i kisten (dvs. der

8. Ta forsiktig ut de øvrige løse delene samt vi-

dere emballasjematerialer.

9. Rull snøfreseren ut av kisten bakover, dvs.

Før innkobling må du sjekke at alle sikker- hets- og verneinnretninger er på plass og fungerer! Nødvendig verktøy Nr. Verktøy 1 Fastnøkkel SW10 (x2) 2 Fastnøkkel SW13 3 Unbrakonøkkel 5mm 4 Kombi- eller spisstang 5 Skrujern 6 Sprayolje 7 Bare 700.4 E LED: Dekkluftpumpe med manometer (bilventil)

5.1 Montere nedre styrestang (04, 05)

Monter den nedre styrestangen til høyre og ven- stre nede på snøfreseren.

3. Stikk skruene (05/2) gjennom den nedre sty-

restangen og skru fast.

2. Stikk 2 skruer (06/3) hver gjennom nedre og

kjøre- og skruedrev (07 – 12)

1. Hekt på bowdenkabelen (07/1) for kjøredre-

vet (07/2) i det nedre hullet (07/3) på høyre spak.

3. Still inn bowdenkablene som følger:

(10/2) til høyre og venstre på styret.

Skru kontramutrene mot føringen (11/3, 12/3) for å feste bowdenkabelen.

6. Trekk ned gummibeskyttelse (11/4, 12/4) til

kontramutteren (11/a, 12/a) for å beskytte bowdenkabelen mot korrosjon.

2. Skru på innstillingsskruen (13/3) (13/b) for å

øke eller redusere avstanden til bowdenka- belen. Pass på at bowdenkabelen er lett strammet og ikke henger ned.

3. Trekk kontramutteren (13/2) til igjen (13/a).

5.5 Kontrollere bowdenkabelinnstillingen

(14) Kjørdrevets bowdenkabel forlenges med tiden. Dersom kjøredrevet ikke lenger kan slås på mens motoren er i gang, så er bowdenkabelen blitt for lang og må strammes.

1. Slå av apparatet (se Kapittel 6.8 "Stoppe

motor (38, 39)", side242).

2. Still inn bowdenkabelen på nytt (se Kapittel

5.3 "Montere og stille inn bowdenkablene for

kjøre- og skruedrev (07 – 12)", side239). For å kontrollere bowdenkabelinnstillingen:

3. Trykk høyre håndtak (14/1) for kjøredrevet

sakte ned (14/a) til du merker en lett mot- stand. Trykkpunktet på koblingen er regis- trert.

4. Dersom kjøredrevet ikke slås på: Gjenta fore-

5. Dersom innstilling av bowdenkabelen ikke er

vellykket: Oppsøk serviceverkstedet til produ- senten.

3. Sikre stangen nede og oppe med underlags-

skiver og fjærsplinter.

Stikk tappen til den andre enden av den fleksible akselen (18/1) inn til anslag i sveiven (18/2) nedenfra (18/a).

5.8 Koble til kontakt for oppvarming og

1. Sett sammen støpseldelene (19/1) for opp-

1. Påfør litt sprayolje (også smørefett mulig) på

glideflaten (20/1) mellom snøutkast og snøfreser.

2. Legg plastringen (20/2) på glideflaten til

snøutkastet (20/a) og påfør litt sprayolje (og- så smørefett mulig).

3. Sett på (21/1) snøutkast (21/a, 22/a).

4. Stikk festeskruene (22/2) innenfra gjennom

laskene og inn i snøutkastet.

6. Stikk festeskruene (23/1) gjennom den store

føringsplaten (23/2) og sett på de to små fø- ringsplatene (23/3). Merk:De små føringsplatene må ligge oppe på den store føringsplaten.

7. Stikk føringsplatene med festeskruene

nedenfra og inn i snøutkastet.

Denne bowdenkabelen beveger utkastspjeldet i snøutkastet, og brukes til innstilling av utkasthøy- den.

1. Heng bowdenkablene i føringene (24/1,

gen til bowdenkabelen er strammet.

3. Kontroller lengden på bowdenkabelen med

spaken til innstilling av utkasthøyden:

Beveg spaken til fremre anslag. Utkast- spjeldet må flytte seg helt ned.

Beveg spaken til bakre anslag. Utkast- spjeldet må flytte seg oppover.

Endre ev. lengden på bowdenkabelen.

FARE! Eksplosjons- og brannfare. På grunn av bensin-/luft-blandingen som kommer ut, er det fare for eksplosjonsfarlig atmosfære. Ek- splosjoner og brann kan føre til alvorlige person- skader og død ved ukyndig håndtering av drivstoff.

Røyking forbudt ved håndtering av bensin.

Håndter bensin kun utendørs og aldri i lukke- de rom. FARE! Livsfare pga. forgiftning. Avgasse- ne til motoren inneholder kullmonoksid som kan drepe mennesker i løpet av noen få minutter.

Driv motoren aldri i lukkede rom, men bare utendørs.

havn i kanaler eller avløp

tømmes på bakken MERK Følg den medfølgende bruksanvis- ningen for motoren! Før idriftsettelse må du fylle på motorolje og fylle drivstoff på snøfreseren. Spesifikasjoner om bensin og motorolje: Se tek- niske data.

6.2 Fylle på motorolje (26)

1. Skru av oljepåfyllingslokk (26/1) og legg det

4. Steng oljeinnfyllingsåpningen og rengjør.

For korrekt sjekk av oljenivå, se motoranvisning.

6.3 Fylle på bensin (26)

1. Skru av tanklokk (26/2) og legg det på et rent

3. Steng tankfyllingsåpningen og rengjør.

6.4 Kontrollere dekktrykket [bare 700.4 E

1. Sjekk dekktrykk spesielt før første gangs bruk

6.5 Stille inn romhøyde (28 – 30)

FORSIKTIG! Fare for personskader. Fare for kuttskader ved å gripe inn i mateskruen når den går.

Juster fresehøyden bare ved avslått motor og stillestående mateskrue. Still inn fresehøyden slik at grus og andre frem- medlegemer ikke tas opp. Ta hensyn til store ujevnheter, for eksempel dype spor, kumlokk el- ler brosteiner.

1. Flytt maskinen til plant underlag for å justere

2. Løsne klemskruene (28/1) på meiene (28/2)

til høyre og venstre på skjoldet (28/3).

3. Skyv meiene opp eller under skivene (28/a)

for å løfte ryddeplaten (29/1) til ønsket høy- de.

4. Trekk til klemskruene på meiene.

Pass på at meiene står like langt ned slik at ryd- deplaten går parallelt med underlaget (29/a). Slitte meier (30) Når sliperanden (30/1) på meiene er slitt gjen- nom, snu meiene 180° for å bruke den andre si- den.

1. Skru av mutrene (30/2) og underlagsskivene.

Merk:Sørg for at klemskruene (30/4) ikke forveksles fordi de har forskjellig lengde.

6.6 Kontrollere brytebolter på maskinen (31,

1. Sjekk hver gang før start om bryteboltene

Avrevne brytebolter må byttes mot origi- nale reservedeler (se Kapittel 9.4 "Skifte ut brytebolt (31, 48)", side244). Ved bruk av ikke-godkjente reservedeler kan mas- kinen ta stor skade!

To reservebrytebolter (01/8) sitter på be- tjeningspanelet.

Belysningen slår seg automatisk på ved start av motoren, og slås av når motoren stopper. FARE! Livsfare pga. forgiftning. Avgasse- ne til motoren inneholder kullmonoksid som kan drepe mennesker i løpet av noen få minutter.

Driv motoren aldri i lukkede rom, men bare utendørs.

1. Sjekk olje- og drivstoffnivå.

2. Åpne (32/a) drivstoffkran (32/1).

3. Sjekk at kjøre- og skruedrevet er koblet ut.

Begge koblingsspakene må stå rett opp.

4. Skyv choke (32/2) til posisjon CLOSE (32/b).

6. Skyv gasshendelen (34/1) til posisjon Fort

1. Dra litt i startsnoren (36/1) (36/a) til du møter

den første motstand, trekk snoren deretter raskt og jevnt ut og la den langsomt trekke seg inn igjen.NO 242 SnowLine 700.4 E LED | SnowLine 760.4 TE LED Betjening 230V-startprosess (37)

ADVARSEL! Fare som følge av roterende maskindeler! Det å gripe inn i roterende maskin- deler fører til alvorlige personskader!

Aldri grip inn i mateskruen når den roterer!

2. For å forhindre fastfrysing, la mateskrue og

4. Motor slår seg av.

5. Drei drivstoffkran (39/2) til posisjon OFF (Av)

ADVARSEL! Fare som følge av roterende maskindeler! Det å gripe inn i roterende maskin- deler fører til alvorlige personskader!

Aldri grip inn i mateskruen når den roterer! ADVARSEL! Gjenstander kastes ut! Ska- defare og fare for materielle skader som følge av gjenstander som kastes ut!

1. Gjennomfør idriftsettelse.

2. Sjekk posisjon på snøutkast og still inn ut-

kastretning med sveiv (40/1).

3. Still inn utkasthøyde (40/2).

R1 og R2 er reversgir, der R1 er det langsomme og R2 det forte giret.

7. Trykk koblingsspaken (42/5) for kjøredrevet

7.3 Skifte kjøregir (42 – 44)

Koble først ut, skift deretter girtrinnet.

1. Slipp opp koblingsspaken (43/1), dvs. koble

ut (43/a). Merk:Mateskruen blokkeres når den stoppes av tung og våt snø, og starter deretter på nytt igjen. Slipp ikke opp koblingsspaken for skruedrevet!

2. Skift gir med girspak (44/1).

3. Trykk koblingsspaken (42/5) for kjøredrevet

Med driftsmodusspaken (02/23) kan høyden til mateskruen, ryddeplaten og skjoldet justeres ved flytting av vekten på snøfreseren.

"Transport": Vekten ligger på det bakre områ- det på snøfreseren slik at mateskruen og skjoldet har klaring til bakken og snøfreseren lett kan skyves.

"Normal": Vannrett stilling av snøfreseren for normal drift.

"Packed Snow": Ved pakket snø kan snøfre- seren flytte vekten til det fremre området med denne innstillingen.474911_e 243 Reparasjon

7.5 Styre snøfreser 760.4 TE LED (45)

1. Sving snøfreseren til venstre: Trekk til ven-

stre vippearm (45/1) (45/a).

2. Sving snøfreseren til høyre: Trekk til høyre

vippearm (45/2) (45/b).

7.6 Fjerne blokkeringer i snøutkastet (43,

kjøredrevet, dvs. koble ut (43/a).

2. Slå av motor (se Kapittel 6.8 "Stoppe motor

(38, 39)", side242).

3. Fjern forsiktig snøen fra utkastkanalen og

mateskruen med rengjøringsverktøy (46/1). Hvis snøutkastet fortsatt ikke er tilstrekkelig, opp- søk et autorisert verksted. 8 REPARASJON ADVARSEL! Fare for personskader ved reparasjonsarbeider. Feil utførte reparasjoner kan føre til alvorlige personskader i tillegg til ska- der på maskiner.

Få reparasjonsarbeider utført bare av ser- viceverkstedene til produsenten eller av auto- riserte forhandlere. Profesjonell kontroll er alltid nødvendig:

Etter at man har kjørt på en hindring.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider!

Slå av motoren og forsikre deg om at den står stille!

Rengjør apparatet etter hver bruk. Fjern spe- sielt rester av veisalt.

Smør mateskrue. Hver tredje måned

9.3 Vedlikeholde kjøre- og skruedrev (09)

Still bare inn vaiertrekk når motoren er slått av.

Stopp motoren hvis kjøre-/skruedrevet ikke lar seg slå av.

ning (09/a), til vaiertrekket ikke lenger hengerNO 244 SnowLine 700.4 E LED | SnowLine 760.4 TE LED Feilsøking gjennom (lett strammet). Hold fast vaieren under dreiing, slik at den ikke dreier seg med.

ren og kobler kjøre-/skruedrevet.

5. Kjøre-/skruedrevet fortsatt ikke lar seg koble

sikkert inn eller ut, må maskinen inn til et au- torisert verksted.

9.4 Skifte ut brytebolt (31, 48)

For operatørens og maskinens sikkerhet ryker bryteboltene (31/1) etter blokkering av mateskru- en. MERK Avrevne brytebolter må byttes mot originale reservedeler. Ved bruk av ikke-godkjen- te reservedeler kan maskinen ta stor skade!

1. Slå av maskin og trekk tennplugghette.

2. Fjern fjærsplinten (48/1) (48/a).

3. Trekk ut skadet brytebolt (48/2) (48/b).

4. Sjekk aksel for skader.

5. Sett inn ny brytebolt og sikre med fjærsplint.

9.5 Finjustere høyden til mateskruen [bare

Driftsmodusspaken må settes i "Normal" igjen til drift.

9.6 Justere strammingen av kjeden [bare

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider!

Slå av motoren og forsikre deg om at den står stille!

Trekk tennplugghetten! MERK Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, hen- vend deg til vår kundeservice. Feil Utbedring Motor går ikke. Fyll på bensin. Skyv gasshendel til Start. Slå på choke, betjen pri- mer. Vedlikehold tennplugger. Motorytelsen synker. Rengjør utkastkanal/hus. Fjern snø og is fra mate- skrue og kastehjul. Reduser arbeidshastighet. Kjøredrev funge- rer ikke når kob- lingsspak er trykket. Etterjuster vaiertrekk. Oppsøk serviceverksted. Kjøredrev lar seg ikke lenger stop- pe (kobler ikke lenger ut).

Ikke prøv å reparere selv!

Oppsøk serviceverk- sted. Mateskrue dreier seg ikke når kob- lingsspak er trykket. Brytebolt revnet, bytt. Etterjuster vaiertrekk. Oppsøk serviceverksted. Mateskrue lar seg ikke stoppe (kobler ikke len- ger ut).

Ikke prøv å reparere selv!

Lagre ikke apparatet i nærheten av åpne flammer eller varmekilder. Etter bruk skal maskinen rengjøres grundig, og – hvis montert – sett på alle beskyttelsesdekslene igjen. Oppbevar apparatet på et tørt sted som kan låses og som er utenfor rekkevidden til barn. Ved lengre tids opplagring av maskinen, for ek- sempel etter vinteren, må følgende arbeid gjøres for å unngå skader:

Oppbevar maskinen tørt og utilgjengelig for barn og uvedkommende.

Tøm bensintank eller fyll helt opp.

Bensin og motorolje hører ikke til i husholdningsavfallet eller avløpet, men skal tilføres atskilt for avfalls- håndtering eller deponering!

Emballasje, maskin og tilbehør er laget av gjenvinnbare materialer og skal deponeres tilsvarende. 13 KUNDESERVICE/SERVICE Ved spørsmål om garanti, reparasjon eller reser- vedeler henvend deg til det nærmeste AL-KO- serviceverkstedet. Dette finner du på Internett på følgende adresse: www.alko-garden.com/service-contacts Flere opplysninger om reservedeler finner du på: www.alko-garden.com/spareparts 14 INFORMASJON OM SAMSVARSERKLÆRINGEN Herved erklærer vi med eneansvar at dette pro- duktet, i denne utførelsen, er i samsvar med kra- vene i EU-direktivene, EU-sikkerhetsstandardene og de produktspesifikke standardene. Samsvar- serklæringen er en del av bruksanvisningen, og er vedlagt maskinen. 15 GARANTI Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldel- sesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldel- sesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt. Vår garanti gjelder kun ved:

overholdelse av bruksanvisningen

Bruk av originale reservedeler Garantien gjelder ikke ved:

Egenutførte reparasjonsforsøk

Egenutførte tekniske endringer

Lakkskader som skyldes normal slitasje

Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme
