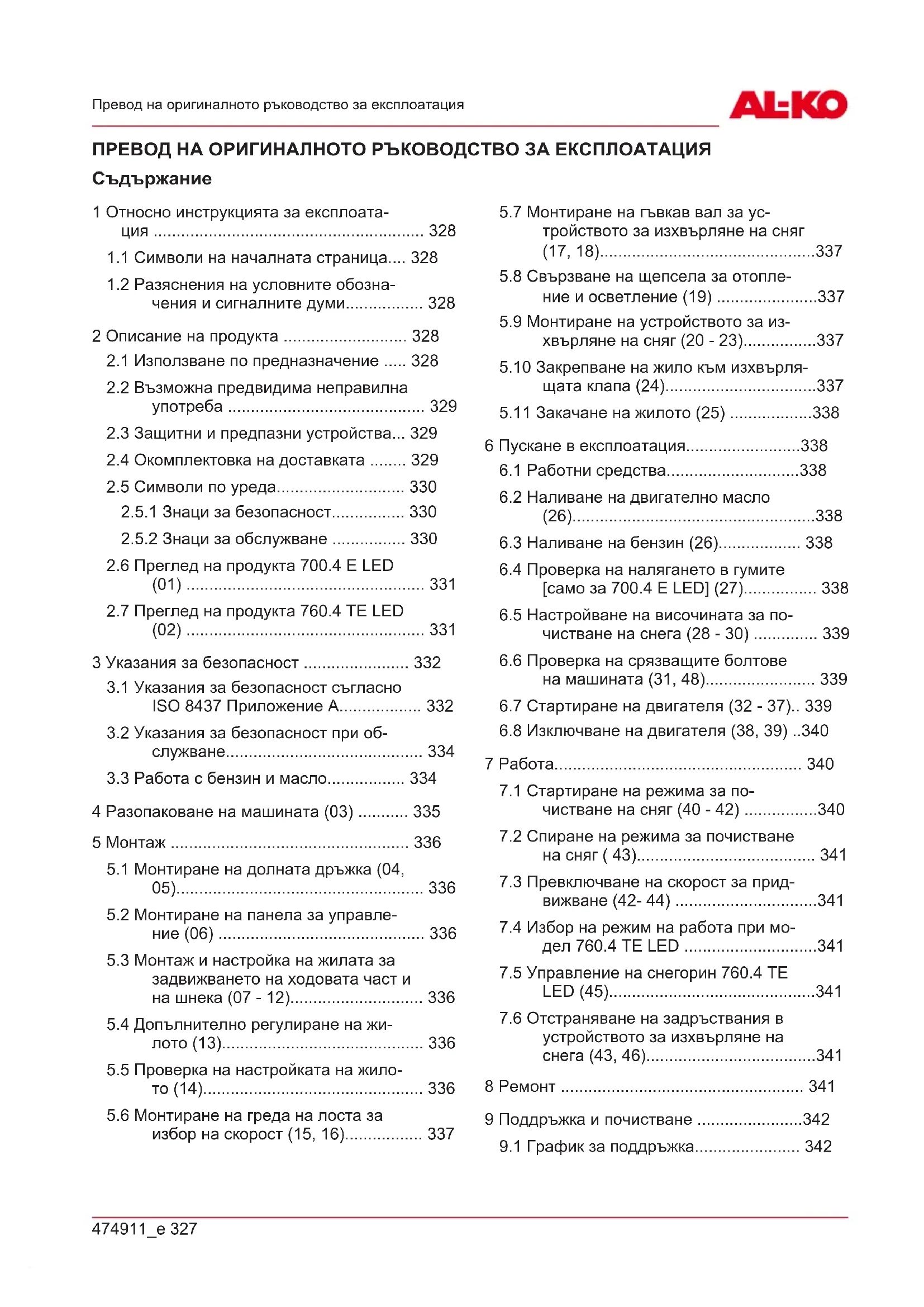

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SnowLine 700.4 E LED AL-KO

2.7 Преглед производа 760.4 TE LED (02)

Бр. Саставни део

1 Относно инструкцията за експлоатация 328

1.1 Символи на началната страница.... 328

1.2 Разяснения на условните обозначения и сигналните думи.... 328

2.1 Използване по предназначение ..... 328

2.2 Възможна предвидима неправилна употреба 329

2.3 Защитни и предпазни устройства... 329

2.4 Окомплектовка на доставката ..... 329

2.5 Символи по уреда.... 330

2.5.2 Знаци за обслужване ...... 330

2.6 Преглед на продукта 700.4 E LED (01) ...... 331

2.7 Преглед на продукта 760.4 TE LED (02) 331

3 Указания за безопасност 332

3.1 Указания за безопасност съгласно ISO 8437 Приложение А.... 332

3.2 Указания за безопасност при об- служване.... 334

4 Разопаковане на машината (03) ...... 335

5 Монтаж 336

5.1 Монтиране на долната дръжка (04, 05).... 336

5.2 Монтиране на панела за управление (06) 336

5.3 Монтаж и настройка на жилата за задвижването на ходовата част и на шнека (07 - 12).... 336

5.4 Допълнително регулиране на жилото (13).... 336

5.5 Проверка на настройката на жило- то (14).... 336

5.6 Монтиране на греда на лоста за избор на скорост (15, 16)...... 337

5.7 Монтиране на гъвкав вал за устройството за изхвърляне на сняг (17, 18)....337

5.8 Свързване на щепсела за отопление и осветление (19) ......337

5.9 Монтиране на устройството за из- хвърляне на сняг (20 - 23)......337

5.10 Закрепване на жило към изхвърлящата клапа (24)....337

5.11 Закачане на жилото (25) ......338

6 Пускане в експлоатация....338

6.1 Работни средства....338

6.2 Наливане на двигателно масло (26)....338

6.3 Наливане на бензин (26)...... 338

6.4 Проверка на налягането в гумите [само за 700.4 E LED] (27).... 338

6.5 Настройване на височината за по- чистване на снега (28 - 30) ...... 339

6.6 Проверка на срязващите болтове на машината (31, 48).... 339

6.7 Стартиране на двигателя (32 - 37).. 339

6.8 Изключване на двигателя (38, 39) ..340

7 Работа.... 340

7.1 Стартиране на режима за по- чистване на сняг (40 - 42) ....340

7.2 Спиране на режима за почистване на сняг ( 43).... 341

7.3 Превключване на скорост за прид- вижване (42- 44) ....341

7.4 Избор на режим на работа при мо- дел 760.4 TE LED ....341

7.5 Управление на снегорин 760.4 TE LED (45)....341

7.6 Отстраняване на задръствания в устройството за изхвърляне на снега (43, 46)....341

8 Ремонт 341

9 Поддръжка и почистване ....342

9.1 График за поддръжка.... 342

9.2 Смазване на транспортния шнек (47) 342
9.3 Поддръжка на задвижването на колелото и шнека (09) 342
9.4 Смяна на срязващи болтове (31, 48).... 342
9.5 Фина настройка на височината на шнековия транспортьор [само при 760.4 TE LED] (49).... 343
9.6 Регулиране опъна на веригите [само за 760.4 TE LED] (50).... 343
10 Помощ при неизправности 343
11 Складиране.... 344
12 Изхвърляне.... 344
13 Поддръжка / Сервиз.... 344
14 Информация за декларацията за съответствие .... 344
15 Гаранция 344

Немската версия е оригиналната инструкция за експлоатация. Всички останали версии са преводи на оригиналната инструкция за експлоатация.
Съхранявайте винаги тази инструкция за експлоатация по начин, по който да можете да я четете, когато се нуждаете от информация за този уред.
Предавайте уреда на други лица само заедно с тази инструкция.
■ Прочетете и съблюдавайте инструкциите за безопасност и предупредителните съвети в тази инструкция за експлоатация.

1.1 Символи на началната страница

Символ Значение

Непременно прочетете внимател- но тази инструкция за експлоата- ция преди пускането в експлоата- ция. Това е предпоставката за безопасна работа и безпроблем- но боравене с уреда.

Символ Значение

Ръководство за експлоатация

Не работете с бензиновия уред близо до открит пламък или из- точници на топлина.

1.2 Разяснения на условните обозначения и сигналните думи

⚠️ ОПАСНОСТ! Обозначава непосредственно опасна ситуация, която - ако не бъде избегната - може да има като последствие смърт или тежко нараняване.

⚠️ ПРЕДУПРЕЖДЕНИЕ! Обозначава потенциална опасна ситуация, която - ако не бъде избегната - би могла да доведе до смърт или тежко нараняване.

⚠️ ВНИМАНИЕ! Обозначава потенциално опасна ситуация, която - ако не бъде избегната - може да има като следствие леко или умерено нараняване.

ВНИМАНИЕ! Обозначава ситуация, която - ако не се избегне - може да предизвика материални щети.

Я УКАЗАНИЕ Специални указания за по-добро разбиране и боравене.

2 ОПИСАНИЕ НА ПРОДУКТА

В това ръководство за работа са описани ня- колко типа снегорини. Идентифицирайте своя модел с помощта на снимките на продуктите, описанието и типовата табелка.

2.1 Използване по предназначение

Снегорините са предназначени само за почистване на прясно паднал, насипен мокър и прахообразен сняг върху павирани пътеки и повърхности - напр. за дворове, гаражни входове, пешеходни пътеки или места за паркиране - за лично ползване. Пътеките и площите, които трябва да се почистят, трябва да имат здрава основа и гладка повърхност, например бетонна настилка, гранитна настилка или асфалт.

Този уред е предназначен само за частна употреба. Всяка друга употреба както и непозволени реконструкции или внасяне на допълни-

телни елементи се счита за употреба не по предназначение, и води като последствие до отпадането на гаранцията, както и загубата на съответствието (обозначението СЕ) и отказа от отговорност на производителя за щети, причинени на потребителя или на трета страна.

2.2 Възможна предвидима неправилна употреба

Снегорините не са подходящи за почистване на пътища и повърхности без настилка - напр. за повърхности и пътеки покрити с чакъл или ливади. Сняг в големи количества и голяма височина, много мокър сняг, както и замръзнал сняг и лед вече не могат да бъдат пре-махнати с тези машини.

Уредът не е проектиран за професионална употреба в открити паркове и спортни съоръжения, нито за употреба в селското и горско стопанство.

2.3 Защитни и предпазни устройства

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасност от нара- няване. Дефектните и изключени устройства за безопасност и защита могат да доведат до сериозни наранявания.

Ремонтирайте дефектните предпазни и защитни устройства.
Никога не премахвайте защитните и пред- пазните устройства.

Съединителен лост

На машината има два съединителни лоста на дръжката за управление. В момент на опасност отпуснете двата съединителни лоста.

Съединителен лост за задвижване на шнека за изхвърляне на снега. Задвижването на шнека спира.
Съединителен лост за придвижването. Придвижването спира.

Регулируемо изхвърляне на снега

Настройте изхвърлянето на снега така, че из- хвърленият сняг да не застрашава хора, жи- вотни, сгради, превозни средства или други. По пътищата, внимавайте да не пречите на движението или да застрашите участниците в движението.

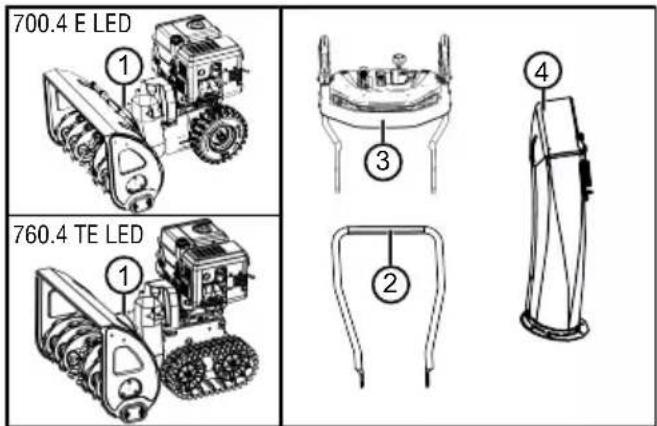

2.4 Окомплектовка на доставката

Към окомплектовката на доставката принадлежат посочените тук позиции. Проверете дали се съдържат всички позиции:

No Компонент

1 Снегорин

2 Долна дръжка

3 Панел за управление с горна дръжка

4 Устройство за изхвърляне на сняг

5 Ръководство за работа на снегорина

6 Ръководство за работа на двигателя

7 Комплект за закрепване на устрой-ството за изхвърляне на сняг (3x)

8 Ключ за запалителна свещ

9 Ключ за двигателя (2x)

10 Резервни срязващи болтове (6x)

11 Пружинен шплинт (6x)

12 Греда на лоста за избор на скорост

13 Гъвкав вал за устройството за из-хвърляне на сняг

Преди въвеждането в експлоата- ция прочетете ръководството за работа!

Дръжте далеч от зоната на из- хвърляне. Опасност от изхвърля- нето на сняг.

Носете предпазни средства за очите и ушите!

Не посягайте във въртящи се части. Опасност от завличане!

Не бъркайте в устройството за изхвърляне на снега!

Не бъркайте и не стъпвайте в транспортния шнек!

Преди всякаква работа по уреда изключвайте двигателя.

Преди работи по техническото обслужване и ремонт изваждайте щекера на запалителната свещ.

Дръжте останалите хора далеч от опасната зона!

Въртящи се части в зоната на из- хвърлянето! Опасност от завли- чане!

2.5.2 Знаци за обслужване

Символ Значение

Ключ за двигателя Вкл./Изкл.

Кран за горивото OFF (затворено) ON (отворено)

Стартов бутон

Задвижване на шне- ка Стартиране / спира- не

Придвижване Стартиране / спира- не

Завой на снегорина наляво / надясно

Изравняване на устройството за из- хвърляне на сняг с манивета

Настройка на височи- ната на изхвърляне на снега с лост

2.6 Преглед на продукта 700.4 E LED (01)

№ Компонент

1 Отопляеми дръжки

2 Съединителен лост за задвижването на шнека

3 Съединителен лост за придвижването

4 Манивета за регулиране на посоката на изхвърляне

5 Лост за настройка на височината на изхвърляне

6 Лост за избор на скорост, 6 предни скорости и 2 задни

7 Превключвател за отоплението на дръжките

8 Резервни срязващи болтове (2x)

9 Осветление

11 Капачка за доливане на масло

12 Дефлектор при устройството за из- хвърляне на сняг за настройка на ви- сочината на изхвърляне

№ Компонент

13 Устройство за изхвърляне на сняг със защита против бъркане в него

14 Предпазен капак

15 Почистващ инструмент (закрепен за предпазния капак)

16 Изхвърлящо колело

17 Шнеков транспортьор

18 Почистваща пластина

19 Регулируеми по височина плъзгащи фланци

20 Щекер на запалителната свещ

2.7 Преглед на продукта 760.4 TE LED (02)

№ Компонент

1 Отопляеми дръжки

2 Съединителен лост за задвижването на шнека

3 Съединителен лост за придвижването

4 Манивета за регулиране на посоката на изхвърляне

5 Лост за настройка на височината на изхвърляне

6 Лост за избор на скорост, 6 предни скорости и 2 задни

7 Превключвател за отоплението на дръжките

8 Резервни срязващи болтове (2x)

9 Лост-люлка наляво и надясно за насочване/управление на гъсеничната лента

10 Осветление

12 Капачка за доливане на масло

13 Дефлектор при устройството за из- хвърляне на сняг за настройка на ви- сочината на изхвърляне

14 Устройство за изхвърляне на сняг със защита против бъркане в него

№ Компонент

15 Лост за избор на режим на работа:

■ "Transport" (Транспортиране)
"Normal" (Нормален)
■ "Packed Snow" (Плътен сняг)

16 Предпазен капак

17 Почистващ инструмент (закрепен за предпазния капак)

18 Изхвърлящо колело

19 Шнеков транспортьор

20 Почистваща пластина

21 Регулируеми по височина плъзгащи фланци

22 Щекер на запалителната свещ

⚠️ ОПАСНОСТ! Опасност за живота и опасност от тежки наранявания! Незнанието на указанията за безопасност и на инструкциите за употреба може да доведе до тежки телесни повреди и дори до смърт.

Спазвайте всички указания за безопасност и инструкции за употреба, представени в това ръководство за работа, както и тези, които са цитирани за момента преди употреба на уреда.
Съхранявайте всички доставени ви документи за бъдеща употреба.

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасност от пожар и експлозия. В следствие на изтичащо гориво се образува взривоопасна смес от бензин и въздух. Възпламеняване, експлозия и пожар могат да доведат до сериозни наранявания и дори смърт, ако горивото се манипулира неправилно.

Никога не оставяйте двигателя пред от- крит пламък или източници на топлина.
■ Не работаете с двигателя в горима среда.

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасност от нара- няване поради повредена машина. Работата с дефектна машина може да доведе до тежки наранявания и увреждания на машината.

Работете с машината, когато не е дефектна или повредена и не липсват части или има незакрепени части.

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасност от вър- тящи се части на машината! Бъркането във въртящи се части на машината води до тежки наранявания!

Никога не бъркайте във въртящия се транспортен шнек!

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасност от нара- няване. Дефектните и изключени устройства за безопасност и защита могат да доведат до сериозни наранявания.

Ремонтирайте дефектните предпазни и защитни устройства.
Никога не премахвайте защитните и пред- пазните устройства.

3.1 Указания за безопасност съгласно ISO 8437 Приложение А

Предварителна подготовка

1. Прочетете внимателно упътването за употреба и техническо обслужване. Запознайте се внимателно с частите за управление и правилната употреба на машината. Научете се бързо да спирате машината и да можете бързо да изключвате управляващите елементи.
2. В никакъв случай не трябва да се разрешава на деца да работят с устройството. Работата с устройството от възрастни, които не са били обучени правилно, в никакъв случай не може да бъде разрешена.
3. В зоната на употреба трябва да е свободна от хора, особено малки деца и от домашни любимци.
4. При работа действайте много внимателно, особено при движение на заден ход, за да предотвратите плъзгане или падане.

Подготовка

1. Проверете внимателно зоната, в която ще се използва машината и отстранете всички прагове, плъзгачи, дъски, телове и др. чужди тела.
2. Съединете машината напълно и я включете на празен ход, преди да стартирате двигателя.
3. Не работете с машината без подходящо зимно облекло. Носете обувки, които осигуряват стабилна стойка върху хлъзгава основа.
4. Внимателно боравене с бензин, той е лесно запалим.
   Използвайте правилна туба за бензин.

■ Не зареждайте двигателя когато работи или в загрято състояние.
Пълнете бензиновия резервоар винаги на открито с особено внимание. Никога не пълнете бензиновия резервоар в затворени помещения.
Затворете добре капачката на резервоара и отстранете разлетия бензин.
1. За всички уреди с електрическо задвижване или електрическо запалване трябва да се използва заземен защитен контакт.
2. Регулирайте височината на корпуса на колектора, когато почиствате повърхности от чакъл или макадам.
3. Никога не се опитвайте да променяте на- стройки при работещ двигател (с изключе- ние на случаите, в които това изрично е препоръчано от производителя).
4. Оставете двигателя и машината да се охладят до околната температура преди да започнете да почиствате снега.
5. Работата с всяка моторизирана машина може да доведе до изхвърляне на чужди предмети в очите. Затова винаги носете предпазни очила или защита на очите по време на работа, настройка или ремонт.
6. Използвайте антифони, за да избегнете увреждане на слуха.

Управление

1. Не поставяйте ръцете или краката си в близост или под движещите се части. Стойте на разстояние от отвора за изхвърляне.
2. Бъдете изключително внимателни, когато използвате машината по чакълести алеи, пътеки или улици или ги пресичате. Внимавайте за скрити препятствия или евентуално движение на превозни средства.
3. Ако се натькнете на чужд обект, изключете двигателя, извадете кабела за запалване, внимателно проверете снегорина за евентуални повреди и го поправете, преди да рестартирате и използвате отново.
4. Ако машината вибрира необичайно, изключете двигателя и веднага потърсете причината. Вибрациите по принцип са знак, че има проблем.
5. Винаги изключвайте двигателя, когато прекъсвате работа, преди да почистите корпуса на колектора/задвижващото колело или лентата за изхвърляне и когато

1. Когато предприемате ремонти, настройки или инспекции уверете се преди това, че колектора/задвижващото колело и всички подвижни части са в покой. Извадете запалващия кабел и го дръжте далеч от запалителната свещ, за да предотвратите нежелано запалване. При електродвигатели трябва да се извади захранващия кабел от контакта.

2. Не включвайте двигателя да работи в за- творени помещения, освен при стартиране или за да придвижите снегорина в сграда или да го извадите от сграда. При това от- ворете вратите навън; изгорелите газове са опасни.

3. Не почиствайте сняг по склонове. Бъдете много внимателни, когато правите завой по стръмен терен. Не се опитвайте да почиствате снега по стръмни склонове.

4. Никога не използвайте снегорина без предпазните капаци, предпазните калници или други предпазни устройства.

5. Никога не използвайте снегорина в близост до остъклени обекти, автомобили, открити шахти, стръмни терени и др., без съответно да настроите посоката на изхвърляне на снега. Пазете децата и домашни-те любимци далеч.

6. Не претоварвайте машината с много бър- зо почистване на снега.

7. Никога не използвайте машината по хлъзгави повърхности с висока скорост на придвижване. Внимание при придвижване назад.

8. Никога не насочвайте изхвърлянето на снега към стоящи наблизо хора и не разрешавайте някой да застава пред машината.

9. Прекъснете захранването за колектора/задвижвашото колело, когато снегоринът се транспортира или няма да се използва.

10. Използвайте само одобрени от производителя на снегорина допълнителни части и аксесоари, като напр. тежести за баланс и уравновесяване, корпус и др.

11. Не работете със снегорина при лоша видимост или лошо осветление. Осигурявайте си винаги стабилен стоеж и дръжте здраво дръжките. Работете само с ходене, никога не бягайте.

Поддръжка и съхранение

⚠️ ПРЕДУПРЕЖДЕНИЕ! Възможни са сериозни наранявания на ръцете при почистване на канала за изхвърляне! Докосването до въртящите се работни колела в канала за изхвърляне води до сериозни наранявания на ръцете. Това са най-честите случаи на наранявания при фрезите за сняг. За почистване на канала за изхвърляне:

Изключете снегорина!
Изчакайте около 10 сек. докато въртящото се колело спре.
Винаги използвайте за почистване на канала за изхвърляне подходящ инструмент.
Никога не използвайте за почистване на канала за изхвърляне ръцете си!

1. Редовно проверявайте дали предпазните устройства, винтовете на ножовете, винтовете за закрепване на двигателя и др. са добре затегнати, за да гарантирате безопасна работа на машината.
2. Никога не съхранявайте машината в сграда с източници на запалване, като уреди за гореща вода, електрически духалки, сушилни и др., докато в резервоара има бензин. Първо оставете двигателя да се охлади, преди да приберете машината в затворено помещение.
3. Винаги следвайте точните инструкции в ръководството за експлоатация, ако снего-ринът трябва да се съхранява за по-дълго време.
4. Оставете всички табелки с инструкции за безопасност и експлоатация на машината или ги сменете, ако е необходимо.
5. След като почистите снега, оставете машината да работи няколко минути, за да предотвратите замръзване на колектора / задвижващото колело.

3.2 Указания за безопасност при обслужване

Използвайте машината само за работи, за които е предназначена. Употребата не по предназначение може да доведе до нара- нявания, както и до повреда на имуще- ство.
■ Не използвайте уреда с износени или дефектни части. Винаги заменяйте дефектните части с оригинални резервни части на производителя. Ако уредът бива употребяван с износени или дефектни части,

не могат да се предявяват валидни гаран- ционни искове към производителя.

В следните случаи изключете двигателя, изчакайте машината да спре и извадете щекера на запалителната свещ:

при отдалечаване от машината
при работи по почистването на машината и поддръжката
■ преди всички работи по настройката
при поява на неизправности
■ преди да освободите блокировките
■ преди да отстраните задръстванията
■ след контакт с чужди тела
при поява на неизправности и необичайни вибрации по машината

■ Не използвайте уреда под въздействието на алкохол, наркотични вещества или лекарства.
За да избегнете наранявания по главата и крайниците, както и увреждания на слуха, трябва да се носи облекло и предназна екипировка според изискванията.
Облеклото трябва да е целесъобразно (плътно прилепнало) и не бива да пречи на движенията. Никога не носете дрехи или аксесоари, които могат да бъдат завлечени от машината, например шалове.
■ Личните предпазна екипировка се състои от:

защита на слуха и предпазни очила

Здрави и неплъзгащи се обувки

■ предпазни ръкавици

Дръжте ръцете или краката или други части на тялото и дрехите далеч от работещото почистващо гребло, транспортния шнек и изхвърлящото колело.
Спазвайте местните разпоредби за работ- ното време.
■ Не оставяйте без надзор уред готов за работа.
Никога не почиствайте сняг по покриви.

Опасност от експлозия и пожар: Създава се експлозивна атмосфера от из- тичане на смес бензин-въздух. Възпламе- няване, експлозия и пожар могат да дове- дат до сериозни наранявания и дори

смърт, ако горивото се манипулира неправилно. Вземете под внимание следното:

■ Не пушете, когато работите с бензин.
Дръжте бензина само на открито и никога в затворени помещения.
Непременно спазвайте посочените тук правила за работа.

Транспортирайте и съхранявайте бензин и масла само в одобрени за целта контейнери. Уверете се, че децата нямат достъп до складираните бензин и масло.
За да избегнете замърсяване на почвата (опазване на околната среда), уверете се, че по време на зареждането в земята не проникват бензин или масло. Използвайте фуния за зареждане с гориво.
■ Не стартирайте никога уреда в затворени помещения. Върху пода може да се стигне до натрупване на бензинови пари, което да доведе до възпламеняване или експло-зия.
Избърсвайте незабавно разлятото гориво от уреда и от земята. Оставете кърпите, с които сте избърсали бензина, да изсъхнат на добре проветрено място, преди да ги изхвърлите. В противен случай може да се стигне до внезапно самозапалване.
Ако сте разсипали бензин, се образуват бензинови пари. Поради това не старти-райте двигателя на същото място, а най-малко на 3 m разстояние.
Избягвайте контакт на кожата с минерални продукти. Не вдишвайте бензиновите пари. При зареждане носете винаги предназни ръкавици. Сменяйте и почиствайте защитното облекло редовно.
Внимавайте облеклото ви да не влиза в контакт с кожата. Ако върху облеклото ви попадне бензин, сменете дрехите незабавно.
Никога не отваряйте капачката на резервоара при работещ или горещ двигател.
Никога не зареждайте уреда с работещ или горещ двигател.
Никога не препълвайте резервоара (бензинът се разширява).
Винаги затваряйте добре капачката на резервоара.
■ Сменете повреден резервоар или капачка.
■ При пълнене на бензин или масло не яжте, не пийте и не пушете.

■ Ако е изтекъл бензин:

■ Не стартирайте двигателя.
Избягвайте опити за запалване.
Попийте разлетия бензин със свързващо вещество или кърпа и изхвърлете правилно.
Почистете уреда.

■ Ако е изтекло двигателно масло:

■ Не стартирайте двигателя.
Попийте разлятото масло със свързващо вещество или кърпа и изхвърлете правилно.
Почистете уреда.

4 РАЗОПАКОВАНЕ НА МАШИНАТА (03)

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасност от пре- мазване поради преобръщане! Машината е тежка! Когато се наклони, е възможно да се заклещят части от тялото и човек да получи тежка телесна повреда.

Задължително е да се подсигурят поне двама човека за разопаковане на машина- та!
Избягвайте накланянето на машината!

Машината, заедно с всичките й принадлежности се доставя в картонена кутия. Кутията се намира върху европалет.

1. Поставете кутията върху гладка и равна повърхност.
2. Отстранете пакетажните ленти.
3. Отворете кутията от горе (03/a).
4. Отстранете опаковъчният материал.
5. Внимателно вземете незакрепените части, пакета с дребните принадлежности и ръководството за експлоатация.
6. Задната стена на кутията (т.е. там, където се намира двигателя) срежете внимателно с нож, така че да не се нарани машината.
7. Спуснете надолу задната стена на кашона (03/b).
8. Внимателно отстранете останалите незакрепени части, както и опаковъчния материал.
9. Избутайте назад снегорина извън кутията, т.е. с мотора напред (03/с).

5 МОНТАЖ

ди непълен монтаж! Работата с непълно сглобен уред може да доведе до сериозни на- ранявания.

Работете с машината само когато е на- пълно монтирана!
■ Преди да включите, проверете всички предпазни и защитни устройства, за да се уверите, че те са налични и функционал- ни!

Необходими инструменти

№ Инструмент

1 Отворен или затворен гаечен ключ SW 10 (x2)

2 Отворен или затворен гаечен ключ SW 13

3 Ключ с вътрешен шестостен 5 мм

4 Комбинирани клещи или с остри челюсти

5 Отвертка

6 Масло за напръскване

7 Само за 700.4 E LED: Въздушна помпа за гуми с манометър (автомобилен вентил)

5.1 Монтиране на долната дръжка (04, 05)

Монтирайте долната дръжка вляво и вдясно долу на фрезата за сняг.

1. Развийте болтовете (04/1).
2. Фиксирайте долната дръжка (05/1).
3. Пъхнете болтовете (05/2) през долната дръжка и здраво затегнете.

5.2 Монтиране на панела за управление (06)

1. Задръжте горната дръжка (06/1) вкл. панела за управление на долната дръжка (06/2).
2. Поставете по 2 винта (06/3) през горната и долната дръжка и ги затегнете с две подложни шайби (06/4) и гайки (06/5).

5.3 Монтаж и настройка на жилата за задвижването на ходовата част и на шнека (07 - 12)

1. Закачете жило (07/1) за придвижването (07/2) в долния отвор (07/3) на десния лост.
2. Закачете жило (08/1) за задвижването на шнека (08/2) в горния отвор (08/3) на левия лост.
3. Регулирайте жилата както следва:

Въртете регулатора на жилото (09/1) по посока на стрелката (09/a), докато жилото не провисва повече (леко е об-тегнато). По време на въртенето дръж-те въжето здраво, за да не се усуче.
■ Затегнете контрагайката (09/2) (09/b).

1. Фиксирайте жилата (10/1) заедно с кле- мите (10/2) вляво и вдясно на дръжката.

2. Опъване на жилото:

■ Разхлабете контрагайките (11/1, 12/1).
Завъртете накрайника на резбата (11/2, 12/2) нагоре докато жилото се опъне.
Навийте контрагайките към водача (11/3, 12/3), за да фиксирате жилото.

1. Изтеглете надолу (11/a, 12/a) гуменото уплътнение (11/4, 12/4) върху контрагайките, за да се защиты жилото от корозия.

5.4 Допълнително регулиране на жилото (13)

Фината настройка се осъществява посредством регулиращ болт.

1. Разхлабете (13/a) контрагайките (13/2) на регулирация болт.
2. Завъртете (13/b) регулиращия болт (13/3), за да удължите или съкратите хода на жилото. Внимавайте, жилото да е леко опънато и да не провисва.
3. Завийте отново здраво (13/а) контрагайките (13/2) на регулирация болт.

5.5 Проверка на настройката на жилото (14)

Жилото за задвижване на ходовата част се удължава с времето. Ако при работещ мотор задвижването на ходовата част не може да се включи, това значи, че жилото е станало твърде дълго и трябва да се скъси.

1. Изключете уреда (виж глава 6.8 "Изключване на двигателя (38, 39)", страница 340).

2. Регулирайте отново жилото (виж глава 5.3 "Монтаж и настройка на жилата за задвижването на ходовата част и на шнека (07 - 12)", страница 336).

За проверка на настройката на жилото:

1. Стартирайте мотора (виж глава 6.7 "Стартиране на двигателя (32 - 37)", страница 339).

2. Включете скоростта n (виж глава 7.1 "Стартиране на режима за почистване на сняг (40 - 42)", страница 340).

3. Натиснете бавно надолу (14/a) дясната ръкохватка (14/1) на задвижването за придвижване, докато се усети леко съпротивление. Центъра на натиск на съединителя е установен.

4. Ако задвижването на ходовата част не се включи: Повторете по-раншните стъпки.

5. Ако настройката на жилото не е успешна: Свържете се със сервис на производителя.

5.6 Монтиране на греда на лоста за избор на скорост (15, 16)

1. Закачете гредата долу (15/1) в отделение- то за превключване на предавките (16/2).

2. Закачете гредата горе към лоста за смяна на скоростта (16/3) в леглото.

3. Подсигурете гредата долу и горе с подложни шайби и пружинни щекери.

5.7 Монтиране на гъвкав вал за устройството за изхвърляне на сняг (17, 18)

1. На устройството за изхвърляне на сняг:

Вкарайте щифта (17/1) от единия край на гъвкавия вал (17/2) в шнека (17/3) докрай (17/a).
Затегнете набраздената гайка (17/4) на ръка.

■ Вкарайте щифта от другия край на гъвкавия вал (18/1) в манивелата (18/2) отдолу докрай (18/a).
Затегнете набраздената гайка (18/3) на ръка.

5.8 Свързване на щепсела за отопление и осветление (19)

1. Съединете частите на щепсела (19/1) за отоплението и осветлението.

2. Обезопасете щепселното съединение.

5.9 Монтиране на устройството за изхвърляне на сняг (20 - 23)

1. Намаслете леко плъзгращата повърхност (20/1) на устройството за изхвърляне на сняг на снегорина с масло за напръскване (може да се използва и грес).

2. Поставете (20/а) пръстена от синтетичен материал (20/2) върху плъзгащата повърхност на устройството за изхвърляне на сняг и леко намаслете с масло за напръскване (може да се използва и грес).

3. Поставете (21/a, 22/a) устройството за из- хвърляне на сняг (21/1).

4. Вкарайте фиксиращите винтове (22/2) от вътрешната страна през отворите и устройството за изхвърляне на сняг.

5. Затегнете устройството за изхвърляне със самоосигуряващи се гайки (22/3).

6. Поставете фиксиращите винтове (23/1) през големия направляващ диск (23/2) и монтирайте два малки направляващи диска (23/3).

Указание: Малките направляващи диско- ве трябва да лежат отгоре върху голе- мия направляващ диск.

1. Вкарайте направляващите дискове, заедно с фиксиращите винтове от долу в снегорина.

2. Подложните шайби (23/4) сложете върху винтовете.

3. Завийте здраво самозаключващите се гайки (23/5).

5.10 Закрепване на жило към изхвърлящата клапа (24)

Това жило задвижва изхвърлящата клапа на устройството за изхвърляне на сняг и служи за настройка на височината на изхвърляне.

1. Окачете жилото във водачите (24/1, 24/2). На външното жило трябва да се закрепи гумения предпазител.

2. Завъртете контрагайките (24/3, 24/4) здраво към водача докато жилото се опъне.

3. С лоста за настройка на височината на из- хвърляне проверете дължината на жило- то:

■ Придвижете лоста до упор напред. Из- хвърлящата клапа трябва да се прид- вижи изцяло надолу.
■ Придвижете лоста до упор назад. Из- хвърлящата клапа трябва да се прид- вижи изцяло нагоре.

■ Ако е необходимо, променете дължината на жилото.

5.11 Закачане на жилото (25)

1. Закачете жилото (25/1) в отделението (25/2) под двигателя.

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасност от нара- няване поради повредена машина. Работа- та с дефектна машина може да доведе до тежки наранявания и увреждания на машина- та.

Работете с машината, когато не е дефектна или повредена и не липсват части или има незакрепени части.

i УКАЗАНИЕ Преди пускането в експлоатация винаги извършвайте оглед. Устройството не трябва да се използва с разхлабени, по-вредени или износени работни и / или закрепващи части.

6.1 Работни средства

⚠️ ОПАСНОСТ! Опасност от експлозия и пожар. Създава се експлозивна атмосфера от изтичане на смес бензин / въздух. Възпламеняване, експлозия и пожар могат да доведат до сериозни наранявания и дори смърт, ако горивото се манипулира неправилно.

■ Не пушете, когато работите с бензин.
Дръжте бензина само на открито и никога в затворени помещения.

⚠️ ОПАСНОСТ! Опасност за живота чрез отравяне. Отработените газове на двигателя съдържат въглероден моноксид, който може да убие човек в рамките на няколко минути.

Никога не експлоатирайте двигателя на закрито, а само на открито.
■ Не вдишвайте отработените газове от двигателя.
Изключете двигателя, ако почувствате гадене, замаяност или слабост по време на работа. Потърсете незабавно лекарска помощ.

УКАЗАНИЕ Изхвърлете отработеното моторно масло без да застрашавате околната среда! Препоръчваме отработеното масло да се предаде в затворен съд на център за рециклиране или център за обслужване на клиенти. Отработеното масло не трябва да се:

■ изхвърля при битовите отпадъци
изсипва в канализацията или преливници
■ излива върху земята

УКАЗАНИЕ Спазвайте приложеното ръко- водство за употреба на двигателя!

Преди пускане в експлоатация трябва да на- пълните двигателя и да заредите снегорина. Указания за бензина и маслото за двигателя: виж техническите данни.

6.2 Наливане на двигателно масло (26)

1. Развийте капачката за наливане на масло(26/1), оставете капачката на чисто място.
2. Налейте масло с помощта на фуния.
3. Проверете нивото на маслото.
4. Затворете добре отвора за наливане на масло и почистете.

За правилна проверка на нивото на маслото спазвайте ръководството на двигателя.

6.3 Наливане на бензин (26)

1. Развийте капачката на резервоара (26/2), оставете капачката на чисто място.
2. Налейте бензин с помощта на фуния.
3. Затворете добре отвора на резервоара и почистете.

6.4 Проверка на налягането в гумите [само за 700.4 E LED] (27)

1. Проверявайте налягането в гумите поне на всеки три месеца, особено преди първото пускане през зимата и по време на работа.
   Максимално допустимото налягане в гумите е написано върху гумите (27/1).
   Указание: Указание: 1 bar = около 14,5 psi

2. Напомпете равномерно гумите с въздушната помпа.

6.5 Настройване на височината за почистване на снега (28 - 30)

ВНИМАНИЕ! Опасност от нараняване.

Опасност от нарязвания при посягане в работа- тещия транспортен шнек.

Регулирайте височината на почистване само когато двигателят е изключен и транспортният шнек е в покой.

Настройте височината на почистване така, че да не се вдига чакъл или други чужди предмети. Внимавайте за големи неравности, като коловози, капаци за шахти или павета.

1. Преместете машината на равна повърхност, за да я регулирате.
2. Развийте стягащите болтове (28/1) на плъзгащите фланци (28/2) вляво и вдясно на предпазния капак (28/3).
3. Движете плъзгащите фланци нагоре и на- долу (28/a), за да повдигнете почистваща- та пластина (29/1) на желаната височина.
4. Завийте здраво стягашите болтове на плъзгашите фланци.
5. Внимавайте, двата плъзгаци фланеца да са на еднаква височина, за да може почистващата пластина да се движи успоредно на земята (29/a).

Износени плъзгащи фланци (30)

Ако плъзгацият ръб (30/1) на плъзгащите фланци е изтрит, завъртете го на 180°, за да използвате втората страна.

1. Развийте гайките (30/2) заедно с подложните шайби.
2. Свалете металлата плоча (30/3).
3. Обърнете плъзгация фланец на 180° (30/a).
4. Поставете подложните шайби и завийте здраво гайките.

Указание: Внимавайте, да не размените стягащите болтове (30/4), когато са с различна дължина.

6.6 Проверка на срязващите болтове на машината (31, 48)

ВНИМАНИЕ! Опасност от повреди на

машината. Замръзнал редуктор на шнека може да повреди клиновия ремък.

■ Преди стартиране на двигателя проверете, дали редукторът на шнека е замръзнал.
■ Поставете снегорина на подходящо място за размразяване на редуктора на шнека.

1. Преди всяко стартиране проверете, дали срязващите болтове (31/1, 48/2) са цели.

Скъсаните срязващи болтове заменете с оригинални (виж глава 9.4 "Смяна на срязващи болтове (31, 48)", страница 342). При използване на неодобрени резервни части машината може да се повреди сериозно!
■ Два резервни срязващи болтове (01/8) се намират на панела за управление.

1. Проверете всички елементи за управление, предпазни устройства, гайки, винтове и болтове на машината за пълнота, добро затягане и цялостност.

Осветлението се включва автоматично при стартиране на двигателя и изгасва при спира- не на двигателя.

ОПАСНОСТ! Опасност за живота чрез

отравяне. Отработените газове на двигателя съдържат въглероден моноксид, който може да убие човек в рамките на няколко минути.

Никога не експлоатирайте двигателя на закрито, а само на открито.
■ Не вдишвайте отработените газове от двигателя.
Изключете двигателя, ако почувствате гадене, замаяност или слабост по време на работа. Потърсете незабавно лекарска помощ.

ВНИМАНИЕ! Опасност от повреди на

машината. Замръзнал редуктор на шнека може да повреди клиновия ремък.

■ Преди стартиране на двигателя проверете, дали редукторът на шнека е замръзнал.
■ Поставете снегорина на подходящо място за размразяване на редуктора на шнека.

Процес на стартиране (32 - 34)

1. Проверете нивото на маслото и горивото.
2. Отворете крана за горивото (32/1) (32/a).
3. Проверете, дали задвижването за прид- вижване и задвижването на шнека са из- ключени от скорост. Двата съединителни лоста трябва да стоят вертикално.
4. Поставете стартовата клапа (32/2) на по- зиция CLOSE (затворено) (32/b).
5. Натиснете стартовия бутон (33/1) 3 пъти, на интервали около 2 секунди. При температури под 10 °C натиснете стартовия бутон 5 пъти.
6. Поставете лоста за газта (34/1) на позиция Бързо (34/2, Заек) (34/a).
7. Вкарайте ключа на двигателя (35/1) (35/a).

Ръчен старт (36)

1. Леко издърпайте (36/a) въжето на старте- ра (36/1) докато не почувствате съпроти- ва, след това го издърпайте бързо и след това бавно го навийте отново.

230 В процес на стартиране (37)

1. (37/a)

6.8 Изключване на двигателя (38, 39)

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасност от вър- тящи се части на машината! Бъркането във въртящи се части на машината води до тежки наранявания!

Никога не бъркайте във въртящия се транспортен шнек!

1. Поставете лоста за подаване на газ (38/1) на позиция бавно (38/2 Костенурка) (38/a).
2. За да предотвратите замръзване, оставе-те транспортния шнек и изхвърящото ко-лело да продължат да работят, докато в

голяма степен се освободят от снега. В противен случай клиновите ремъци могат да се повредят при стартиране.

1. Извадете (39/a) ключа на двигателя (39/1).
2. Двигателят се изключва.
3. Завъртете крана за горивото (39/2) на по- зиция OFF (затворено ) (39/b).

7 РАБОТА

7.1 Стартиране на режима за почистване на сняг (40 - 42)

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасност от вър- тящи се части на машината! Бъркането във въртящи се части на машината води до тежки наранявания!

Никога не бъркайте във въртящия се транспортен шнек!

⚠️ ПРЕДУПРЕЖДЕНИЕ! Изхвърляне на предмети! Опасност от нараняване и опасност от материални щети в следствие на изхвърляни предмети!

Никога не насочвайте канала за изхвърляне на сняг към хора, животни, прозорци, автомобили или врати.

1. Пускане в експлоатация.
2. Проверете позицията на устройството за изхвърляне на снега и регулирайте посоката на изхвърляне с манивелата (40/1).
3. Регулирайте височината на изхвърляне (40/2).
4. Стартирайте мотора (виж глава 6.7 "Стартиране на двигателя (32 - 37)", страница 339).
5. Включете скорост за придвижване (41/3):

1 до 6 са скорости за движение на- пред, при което 1 е най-бавната, а 6 най-бързата скорост.

R1 и R2 са скорости за придвижване назад, при което R1 е най-бавната, а R2 най-бързата скорост.

1. Натиснете съединителния лост (41/4) за задвижване на шнека (41/a).

2. Натиснете съединителния лост (42/5) за придвижване (42/a).

7.2 Спиране на режима за почистване на сняг ( 43)

1. Отпуснете съединителния лост (43/1) за шнека и за придвижване, т.е. разединете (43/a).

За да предотвратите замръзване, оставете транспортния шнек и изхвърлящото колело да продължат да работят, докато в значителна степен се освободят от снега. Замръзнал транспортен шнек ще повреди клиновите ремъци.

Снегоринът спира, транспортният шнек и из- хвърлящото колело не работят.

7.3 Превключване на скорост за придвижване (42- 44)

ВНИМАНИЕ! Опасност от повреда на уреда. Скоростите се повреждат, когато преди смяна на скоростта няма разединяване.

Първо разединете, след което сменете скоростта.

1. Освободете съединителния лост за придвижване (43/1), т.е. разединяване (43/a). Указание: Транспортният шнек блокира, когато при влажен и тежък сняг се спре и след това отново се стартира. Не освобождавайте съединителния лост за придвижване на шнека!

2. Превключете (44/1) скоростта със скоростния лост.

3. Натиснете съединителния лост (42/5) за придвижване (42/a).

7.4 Избор на режим на работа при модел 760.4 TE LED

С лоста за избор на режим на работа (02/23) може чрез трансфериране на тежестта на снегорина да се регулира височината на транспортния шнек, почистващата пластина и предпазния капак.

"Transport": Тежестта пада върху задната част на снегорина, при което транспортният шнек и предпазният капак се отдалечават от пода и фрезата за сняг може лесно да се премести.
"Normal": Хоризонтално положение на снегорина (уравновесено) за нормален режим на работа.
■ "Packed Snow": При плътен сняг с тази настройка тежестта може да се пренесе върху предната част на снегорина.

7.5 Управление на снегорин 760.4 TE LED (45)

1. Завиване на снегорина наляво: Изтеглете (45/a) левия лост-люлка (45/1).
2. Завиване на снегорина надясно: Изтегле- те (45/b) десния лост-люлка (45/2).

7.6 Отстраняване на задръствания в устройството за изхвърляне на снега (43, 46)

i YKAZAHIJE За избягване на задръства- ния при мокър и тежък сняг по възможност ос- тавяйте транспортният шнек да работи.

Ако снегът не се изхвърля правилно, причина за това може да са натрупвания на сняг и лед по транспортния шнек и канала за изхвърляне.

1. Отпуснете съединителния лост (43/1) за шнека и за придвижване, т.е. разединете (43/a).
2. Изключете мотора (виж глава 6.8 "Изключване на двигателя (38, 39)", страница 340).
3. С инструмент за почистване (46/1) отстранете внимателно снега от канала за изхвърляне и от транспортния шнек.

При продължаващо неправилно изхвърляне на снега потърсете сервис.

8 PEMOHT

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасност от нара- нявания по време на ремонтна дейност.

Неправилните ремонтни дейности могат да доведат до тежки наранявания и до повреди на уреда.

Ремонтните работи могат да се извършват само от сервизните центрове на производителя или от оторизирани специализирани фирми!

Професионална проверка се изисква винаги:

■ След преминаване през препятствие.

■ Повреден транспортен шнек или изхвърлящо колело.

ВНИМАНИЕ! Опасност от нараняване.

Остроръбести и движещи се части на уреда могат да доведат до наранявания.

Винаги при работи по поддръжката, обслужването и почистването носете защитни ръкавици!
Изключете двигателя и се уверете, че е спрял!
Извадете щекера на запалителната свещ!
■ Почиствайте машината след всяка употреба. Отстранявайте особено отлаганията на сол за поръсване на пътищата.
■ Не пръскайте машината с вода. Проникнала вода може да причини повреди (запалителна система, карбуратор).
Винаги сменяйте дефектни шумозаглушители.
Спазвайте графика за поддръжка.
Спазвайте ръководството за експлоатация на двигателя.

9.1 График за поддръжка

Преди всяка употреба

Контролирайте нивото на маслото (вижте ръководството за експлоатация на двигателя).
Контролирайте срязващите болтове.
Контролирайте машината за повреди.
■ Проверете, дали транспортният шнек е замръзнал.

След първите 5 работни часа

■ Сменете моторното масло (вижте ръко-водството за експлоатация на двигателя).

На всеки 8 експлоатационни часа

■ Проверявайте налягането в гумите.
Намаслявайте пръстена на устройството за изхвърляне на сняг с масло за напръскване.

Годишно

Сменяйте запалителната свещ (вижте ръководството за експлоатация на двигателя).
■ Гресирайте транспортния шнек.
Сменяйте моторното масло.

9.2 Смазване на транспортния шнек (47)

Направете около 2-3 впръсквания на универсална грес с такаламит в масльонката (47/1).

9.3 Поддръжка на задвижването на колелото и шнека (09)

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасност от нара- няване при работи по поддръжката. Непра- вилна поддръжка може да доведе до тежки наранявания и увреждания на машината.

• Настройвайте жилото само при изключен двигател.
  Спрете двигателя, ако задвижването на придвижването/шнека не може да се из-ключи.
  ■ Не се опитвайте да ремонтирате сами, а незабавно потърсете сервис.

УКАЗАНИЕ Влага в жилото може да доведе до корозия и замръзване. Повредено жило трябва да се смени.

Регулиране на жилото

Ако при работещ двигател задвижването на ходовата част /шнека не може да се включи повече, трябва да се регулира съответното жило.

1. Развийте контрагайките (09/2).
2. Въртете регулатора на жилото (09/1) по посока на стрелката (09/a), докато жилото не провисва повече (леко е обтегнато). По време на въртенето дръжте въжето здраво, за да не се усуче.
3. Затегнете контрагайката (09/2) (09/b).
4. За проверка на настройката, стартирайте двигателя и включете задвижването на ходовата част/шнека.
5. Ако задвижването на ходовата част/шнека все още не може да бъде безопасно включено и изключено, машината трябва да бъде занесена в сервис.

9.4 Смяна на срязващи болтове (31, 48)

За безопасност на потребителя и машината срязващите болтове (31/1) се скъсват след блокиране на шнека.

i УКАЗАНИЕ Скъсаните срязващи болтове заменете с оригинални. При използване на неодобрени резервни части машината може да се повреди сериозно!

1. Изключете машината и извадете щекера на запалителната свещ.

2. Отстранете (48/a) пружинния шплинт (48/1).

3. Извадете (48/b) повредените срязващи болтове (48/2).
4. Проверете вала за повреди.
5. Поставете нови срязващи болтове и обезопасете с пружинен шплинт.

9.5 Фина настройка на височината на шнековия транспортьор [само при 760.4 TE LED] (49)

Фината настройка може да се извърши чрез регулиране на винта (49/1) за повдигане или спускане на шнековия транспортьор и предпазния капак.

Винтът се регулира посредством лоста за избор на режим за работа (02/15):

Изображението (49) показва позицията на винта при "Packed Snow" (Плътен сняг). Леко повдигнете снегорина в тази позиция.
- На позиция "Transport" (Транспортиране) оста ще се фиксира.
■ За работа, лостът за избор на работен режим трябва да се настрои на "Normal" (Нормален).

9.6 Регулиране опъна на веригите [само за 760.4 TE LED] (50)

Обтягането на веригата може да се регулира посредством затягането на гайките (50/1) на куките (50/2). Всяка гъсенична лента може да се регулира фино.

ВНИМАНИЕ! Опасност от нараняване.

Остроръбести и движещи се части на уреда могат да доведат до наранявания.

Винаги при работи по поддръжката, обслужването и почистването носете защитни ръкавици!
Изключете двигателя и се уверете, че е спрял!
Извадете щекера на запалителната свещ!

i УКАЗАНИЕ При неизправности, които не са посочени в тази таблица или които не можете да отстраните самостоятелно, моля обърнете се към нашата компетентна клиентска служба.

Неизправност Отстраняване
Двигателят не работи.	Налейте бензин.
	Поставете лоста за подаване на газ на „Start“.
	Включете стартовата клапа, натиснете стартовия бутон.
	Почистете запалителната свещ.
Мощността на двигателя пада.	Почистете канала за изхвърляне/корпуса.
	Освободете транспортния шнек и колелото за изхвърляне от сняг и лед.
	Намалете работната скорост.
Задвижване на ходовата част не функционира при натиснат съединителен лост.	Регулирайте жилото.
	Потърсете сервис.
Задвижването на ходовата част не може да се изключи (не се разединява).	Изключете мотора.Не се опитвайте да ремонтират!Потърсете сервис.
Транспортният шнек не се върти при натиснат съединителен лост.	Скъсани срязващи болтове, сменете.
	Регулирайте жилото.
	Потърсете сервис.
Транспортният шнек не може да се изключи (не се разединява).	Изключете мотора.Не се опитвайте да ремонтират!Потърсете сервис.
Машината вибрира много силно.	Проверете транспортния шнек и колелото за изхвърляне.

Неизправност Отстраняване

Машината дър-па на една стра-на.	Проверете налягането в гумите.
	Проверете плъзгащите фланци, настройте или сменете.

Резервни части

Вижте: www.al-ko.com

11 СКЛАДИРАНЕ

⚠️ ПРЕДУПРЕЖДЕНИЕ! Опасност от пожар и експлозия. Бензиновите пари са лесно запалими.

Никога не оставяйте машината при открит пламък или източници на топлина.

След всяка употреба на уреда го почиствайте основно и поставяйте всички защитни покрития (ако са налични такива). Съхранявайте уреда на сухо, заключващо се място и извън обсега на деца.

Ако машината се съхранява за по-дълъг период, например след зимата, са необходими следните работи, за да се избегнат повреди:

Изпразване на карбуратора:

Стартирайте двигателя.
Затворете крана за горивото.
Изчакайте, докато двигателят спре.

С настоящото декларираме на своя отговорност, че този продукт във формата, в която е предлаган на пазара, изпълнява изискванията

• Оставете двигателя да се охлади.
  ■ Подсушете машината и я приберете на недостъпно за деца и трети лица място.
  Изпразнете горивния резервоар и го на- пълнете до горе.
  Извадете ключа на двигателя.
  Извадете щекера на запалителната свещ.

12 ИЗХВЪРЛЯНЕ

Бензинът и моторното масло не принадлежат към домакинските отпадъци, а напротив налагат отделно събиране и изхвърляне!

■ Преди да изхвърлите устройството, резервоарът за гориво и резервоарът за масло трябва да бъдат изпразнени!
- Опаковката, уредът и принадлежностите са произведени от подлежащи на рециклиране материали и трябва да се изхвърлят в съответствие с това.

За въпроси относно гаранцията, ремонта или подмяната на части, моля, свържете се с найблизкия серверен център на AL-KO. Ще го от-криете в интернет на следния адрес: www.alko-garden.com/service-contacts

За повече информация относно резервни части посетете: www.alko-garden.com/spareparts

на хармонизираните директиви на EU, стандартите за безопасност на EU и стандартите за специфичните продукти. Декларацията за съответствие е част от инструкцията за експлоатация и е приложена към машината.

15 ГАРАНЦИЯ

Всякакви материални или производствени дефекти по уреда се отстраняват от нас през законовия давностен срок за претенции за недостатьци, по наш избор чрез ремонт или заместваща доставка. Давностният срок се определя съответно според законите на страната, където е продаден уредът.

Нашата гаранция важи само при:

Спазване на тази инструкция за експлоатация
■ Правилна употреба
Използване на оригинални резервни части

Гаранцията става невалидна при:

От гаранцията се изключват:

■ Щети по лаковото покритие, възникнали вследствие на нормално износване
Бързо износващи се части, които на картата с резервните части са означени с рамка xxxxxx (x)
Двигатели с вътрешно горене (за тях важат гаранционните разпоредби на съответния производител на мотора)

Гаранционният период започва да тече след покупката от страна на първия краен потребител. Определяща е датата на документа за покупка. Моля, обърнете се с тази декларация и оригиналния документ за покупка към вашия търговски представител или най-близкия център за обслужване на клиенти. Законовите претенции за дефекти от страна на купувача към продавача остават непроменени от тази декларация.
