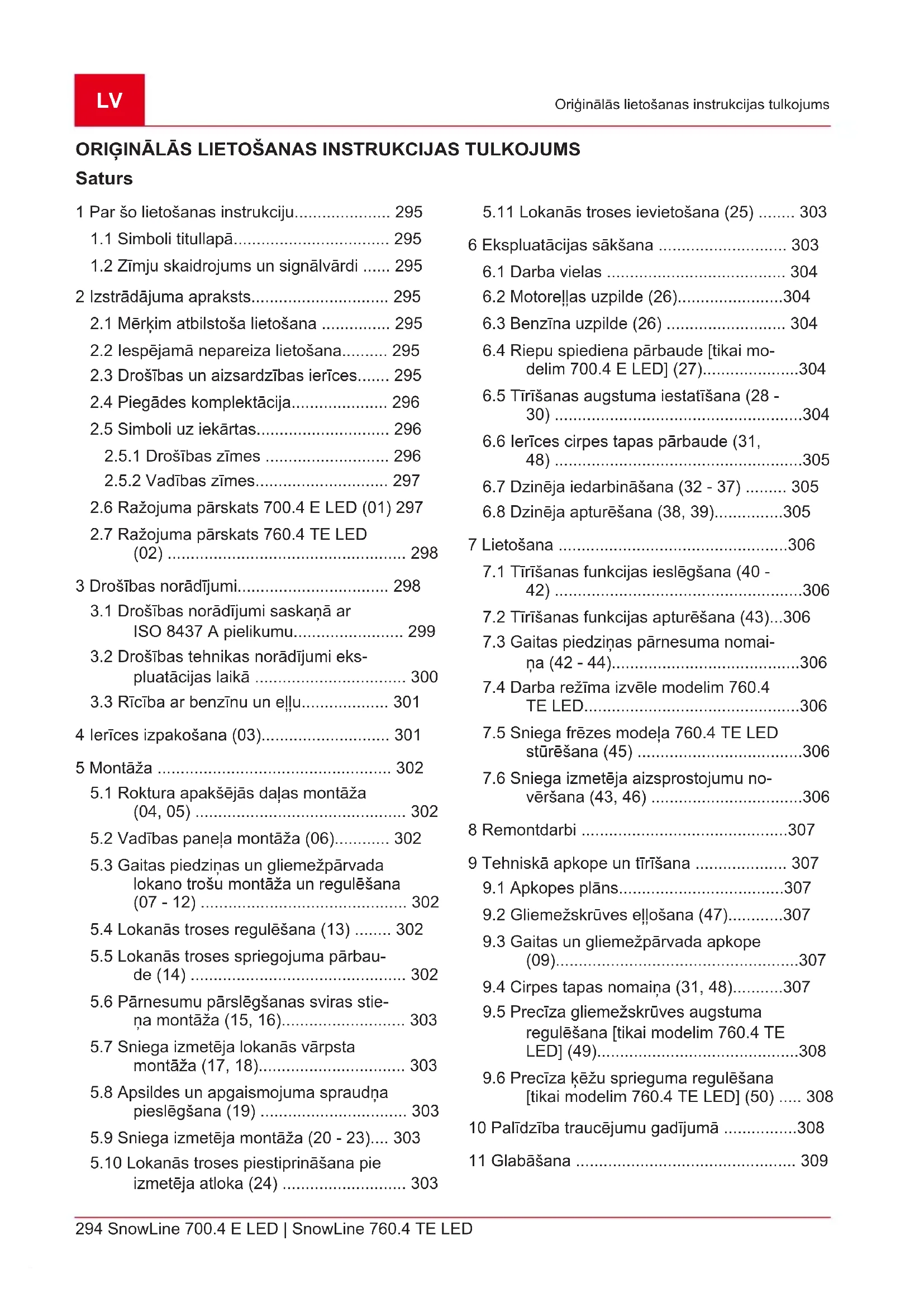

LIETOŠANAS INSTRUKCIJA SnowLine 700.4 E LED AL-KO

1.1 Simboli titullapā.... 295
1.2 Zīmju skaidrojums un signālvārdi ..... 295

2 Izstrādājuma apraksts.... 295

2.1 Mērķim atbilstoša lietošana ...... 295
2.2 lespējamā nepareiza lietošana...... 295
2.3 Drošības un aizsardzības ierīces..... 295
2.4 Piegādes komplektācija.... 296
2.5 Simboli uz iekārtas.... 296

2.5.1 Drošības zīmes 296
2.5.2 Vadības zīmes.... 297
2.6 Ražojuma pārskats 700.4 E LED (01) 297
2.7 Ražojuma pārskats 760.4 TE LED (02) 298

3 Drošības norādījumi.... 298

3.1 Drošības norādījumi saskaņā ar ISO 8437 A pielikumu.... 299
3.2 Drošības tehnikas norādījumi eks- pluatācijas laikā .... 300
3.3 Rīcība ar benzīnu un ellu.... 301

4 lerīces izpakošana (03).... 301
5 Montāža 302

5.1 Roktura apakšējās daļas montāža (04, 05) ...... 302
5.2 Vadības panela montāža (06)...... 302
5.3 Gaitas piedziņas un gliemežpārvada lokano trošu montāža un regulēšana (07 - 12) 302
5.4 Lokanās troses regulēšana (13) ...... 302
5.5 Lokanās troses spriegojuma pārbau- de (14) 302
5.6 Pārnesumu pārslēgšanas sviras stie- ņa montāža (15, 16).... 303
5.7 Sniega izmetēja lokanās vārpsta montāža (17, 18).... 303
5.8 Apsildes un apgaismojuma spraudna pieslēgšana (19) 303
5.9 Sniega izmetēja montāža (20 - 23).... 303
5.10 Lokanās troses piestiprināšana pie izmetēja atloka (24) 303

5.11 Lokanās troses ievietošana (25) ...... 303

6 Ekspluatācijas sākšana 303

6.1 Darba vielas 304
6.2 Motorellas uzpilde (26)....304
6.3 Benzīna uzpilde (26) 304
6.4 Riepu spiediena pārbaude [tikai modelim 700.4 E LED] (27)....304
6.5 Tīrīšanas augstuma iestatīšana (28 - 30)....304
6.6 lerīces cirpes tapas pārbaude (31, 48)....305
6.7 Dzinēja iedarbināšana (32 - 37) ...... 305
6.8 Dzinēja apturēšana (38, 39)......305

7 Lietošana ....306

7.1 Tīrīšanas funkcijas ieslēgšana (40 - 42)....306
7.2 Tīrīšanas funkcijas apturēšana (43)...306
7.3 Gaitas piedziņas pārnesuma nomai- ņa (42 - 44)....306
7.4 Darba režima izvěle modelim 760.4 TE LED....306
7.5 Sniega frēzes modela 760.4 TE LED stūrēšana (45) ......306
7.6 Sniega izmetēja aizsprostojumu no- vēršana (43, 46) ......306

8 Remontdarbi 307
9 Tehniskā apkope un tīrīšana 307

9.1 Apkopes plāns....307
9.2 Gliemežskrūves ellošana (47)....307
9.3 Gaitas un gliemežpārvada apkope (09)....307
9.4 Cirpes tapas nomaiña (31, 48)......307
9.5 Precīza gliemežskrūves augstuma regulēšana [tikai modelim 760.4 TE LED] (49)....308
9.6 Precīza kēžu sprieguma regulēšana [tikai modelim 760.4 TE LED] (50) ..... 308

10 Palīdzība traucējumu gadījumā .....308
11 Glabāšana 309

12 Utilizācija.... 309
13 Klientu apkalpošanas dienests/serviss .... 309
14 Informācija par atbilstības deklarāciju..... 309
15 Garantija.... 309

1 PAR ŠO LIETOŠANAS INSTRUKCIJU

Vācu valodā izdotā versija ir oriğinālā lietošanas instrukcija. Visas pārējās dokumentu versijas citās valodās ir oriğinālo lietošanas instrukciju tulkojumi.
■ Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.
Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.
Izlasiet un ievērojiet šajā lietošanas instrukcijā sniegtos drošības un brīdinājuma norādījumus.

1.1 Simboli titullapā

Simbols Skaidrojums

Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam darbam un lietošanai bez traucēju-miem.

Lietošanas instrukcija

Neizmantojiet benzīna ierīci atklātu liesmu vai karstuma avotu tuvumā.

1.2 Zīmju skaidrojums un signālvārdi

⚠ BĪSTAMI! Norāda uz tiešu, bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas traumas.
⚠ BRĪDINĀJUMS! Norāda uz potenciāli bīsta-mu situāciju, kuras rezultātā, ja vien no tās neiz-vairīsieties, var iestāties nāve vai iespējams gūt smagas traumas.
ESIET PIESARDZIGI! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iespējams gūt vieglas vai vidēji smagas traumas.

UZMANĪBU! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī-sieties, iespējams materiālo zaudējumu risks.

H NORĀDĪJUMS Īpaši norādījumi labākai izpratnei un manipulēšanai.

2 IZSTRĀDĀJUMA APRAKSTS

Šajā lietošanas instrukcijā ir iekļauts apraksts par dažāda tipa sniega frēzēm. Savu iegādāto modeli varat identificēt pēc modela attēliem, apraksta un tehnisko datu plāksnītes.

2.1 Mērķim atbilstoša lietošana

Sniega frēzes ir piemērotas tikai svaigi uzsniguša, mīksta, slapja un pulverveida sniega tīrīšanai no bruģētiem celiņiem un virsmām, piemēram, terasēm, garāžu iebrauktuvēm, gājēju celiņiem vai automašīnu stāvvietām privātās teritorijās. Tīrā-majiem ceļiem un laukumiem ir jābūt ar cietu pamatu un gludu virsmu, piemēram, ar betona plāksnēm, granīta bruģi vai asfaltu.

lekārta ir paredzēta izmantošanai privātā teritorijā. Jebkāda cita veida lietojums, kā arī neatļautas modifikācijas un papildināšana, tiek uzskatītas par ierīces nepareizu lietojumu un šādi tiek zau-dēta garantija, kā arī nav spēkā atbilstības deklarācija gadījumā ražotājs neuzņemas atbildību par kaitējumu, kas nodarīta lietotājam vai kādai trešajai pusei.

2.2 lespējamā nepareiza lietošana

Sniega frēzes nav piemērotas neasfaltētu celiņu un virsmu tīrīšanai, piemēram, grants segumu, grants celiņu vai pļavu tīrīšanai. Ar šīm ierīcēm nav paredzēts tīrīt sniegu lielos daudzumos un augstumā, ľoti slapju sniegu, kā arī sablīvētu sniegu un ledu.

Ierīce nav paredzēta komerciāliem nolūkiem ne sabiedriskos parkos vai sporta laukumus, ne arī izmantošanai lauksaimniecībā vai mežsaimniecībā.

2.3 Drošības un aizsardzības ierīces

⚠️ BRĪDINĀJUMS! Traumu risks. Bojātas un atslēgtas drošības un aizsardzības ierīces var būt iemesls smagām traumām.

• Bojātas drošības un aizsardzības ierīces ir jā-saremontē.
  Nekādā gadījumā neveidojiet drošības ierīču un aizsargierīču apvadus.

Sajūga svira

Ierīcei ir divas sajūga sviras pie roktura. Bīstamā situācijā vienkārši atlaidiet abas sajūga sviras.

Sajūga svira sniega izmetes gliemežpārvadam. Gliemežpārvads tiek apturēts.
Sajūga svira gaitas piedziņai. Gaitas piedziņa tiek apturēta.

Regulējams sniega izmetējs

lestatiet sniega izmetēju tā, lai izmestais sniegs neapdraudētu cilvēkus, dzīvniekus, nebojātu ēkas, transportlīdzekļus un neizraisītu līdzīga veida bojājumus. Uz ceļiem ir jāuzmanās, lai netraucētu celu satiksmei un neapdraudētu citus satiksmes dalībniekus.

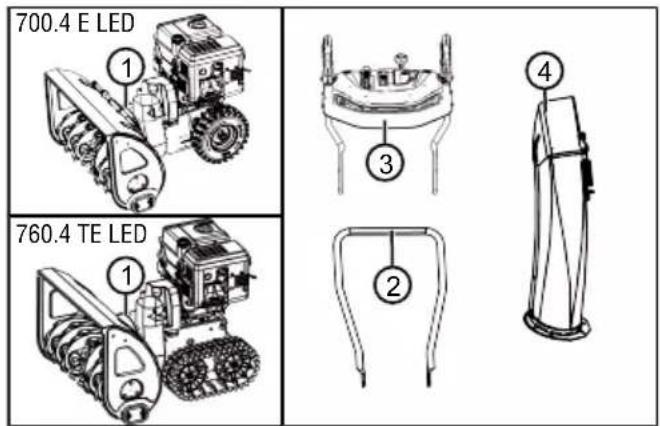

2.4 Piegādes komplektācija

Piegādes komplektācijā ietilpst turpmāk uzskaitītās detaļas. Pārbaudiet, vai komplektācijā ir ie-klautas visas uzskaitītās detaļas:

Nr. Detala

1 Sniega frēze

2 Roktura apakšējā daļa

3 Vadības panelis ar roktura augšējo daļu

4 Sniega izmetējs

5 Sniega frēzes lietošanas instrukcija

6 Dzinēja lietošanas instrukcija

Nr. Detala

7 Sniega izmetēja stiprināšanas komplekts (3x)

8 Aizdedzes sveces atslēga

9 Dzinēja atslēga (2x)

10 Rezerves cirpes tapa (6x)

11 Atsperes tipa šķelttapa (6x)

12 Pārnesumu pārslēgšanas sviras stienis

13 Sniega izmetēja lokanā vārpsta

2.5 Simboli uz iekārtas

2.5.1 Drošības zīmes

Simbols Skaidrojums

	Uzmanību!Izmantojot ierīci, ievērojiet īpašu piesardzību!
	Pirms lietošanas sākšanas izlasiet lietošanas instrukciju!
	Nedrīkst atrasties izmetes zonas tu-vumā. Sniega izmetes izraisīts ap-draudējums.
	Lietojiet acu un dzirdes aizsargus!
	Nepieskarieties rotējošām detaļām. levilkšanas risks!
	Nepieskarieties sniega izmetei!
	Nepieskarieties gliemežskrūvei un nekāpiet uz tās!
	Pirms visiem darbiem pie ierīces iz-slēdziet dzinēju.

Simbols Skaidrojums

Pirms apkopes un remonta darbiem izvelciet aizdedzes sveces spraudni.

Izraidiet trešās personas no bīsta-mās zonas!

Rotējošas detaļas izmetes zonā! le- vilkšanas risks!

2.5.2 Vadības zīmes

Simbols Skaidrojums

Droselvärsts

CLOSE/OPEN

Akselerators

Lēni/Ātri

Dzinēja atslēgalesl./izsl.

Degvielas krāns

OFF (aizvērts)

ON (atvērts)

Uzsūknēšanas poga

Gliemežpārvadsleslēgšana/izslēgšana

Gaitas piedziņa leslēgšana/izslēgšana

Sniega frēzes stūrēša- na pa kreisi/pa labi

Sniega izmetēja izlī-dzināšana ar kloki

Sniega izmetēja aug- stuma regulēšana ar sviru

2.6 Ražojuma pārskats 700.4 E LED (01)

Nr. Detala

1 Apsildāmi rokturi

2 Sajūga svira gliemežpārvadam

3 Sajūga svira gaitas piedziņai

4 Rokas kloķis izmetes virziena regulēša-nai

5 Izmešanas augstuma regulēšanas svira

Nr. Detala

6 Pārnesumu pārslēgšanas svira,6 turpgaitas un 2 atpakaļgaitas pārnesu-mi

7 Rokturu apsildes slēdzis

8 Rezerves cirpes tapa (2x)

9 Apgaismojums

10 Degvielas tvertnes vāks

11 Eļļas uzpildes atveres vāciņš

12 Sniega izmetēja deflektors izmešanas augstuma regulēšanai

13 Sniega izmetējs ar iekļūšanas aizsardzī-bu

14 Plāksne

15 Tīrīšanas instruments (piestiprināts uz plāksnes)

16 Izmetes rats

17 Gliemežskrūve

18 Tīrīšanas plāksne

19 Slīdsliedes ar regulējamu augstumu

20 Aizdedzes sveces uzgalis-savienotājs

2.7 Ražojuma pārskats 760.4 TE LED (02)

Nr. Detaļa

1 Apsildāmi rokturi

2 Sajūga svira gliemežpārvadam

3 Sajūga svira gaitas piedziņai

4 Rokas kloķis izmetes virziena regulēša-nai

5 Izmešanas augstuma regulēšanas svira

6 Pārnesumu pārslēgšanas svira,6 turpgaitas un 2 atpakalgaitas pārnesu-mi

7 Rokturu apsildes slēdzis

8 Rezerves cirpes tapa (2x)

9 Sviras kreisās un labās puses kāpurķē-žu stūrēšanai.

10 Apgaismojums

Nr. Detala

11 Degvielas tvertnes vāks

12 Ellas uzpildes atveres vāciņš

13 Sniega izmetēja deflektors izmešanas augstuma regulēšanai

14 Sniega izmetējs ar iekļūšanas aizsardzī-bu

15 Darbības režīma svira:■ "Transport" (transports)■ "Normal" (normāls)■ "Packed Snow" (blīvs sniegs)

16 Plāksne

17 Tīrīšanas instruments (piestiprināts uz plāksnes)

18 Izmetes rats

19 Gliemežskrūve

20 Tīrīšanas plāksne

21 Slīdsliedes ar regulējamu augstumu

22 Aizdedzes sveces uzgalis-savienotājs

3 DROŠĪBAS NORĀDĪJUMI

⚠ BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks! Drošības un lietošanas norādījumu nezināšana var būt iemesls smagām traumām un pat nāvei.

Pirms sākat lietot ierīci ir jāiepazīstas ar vi- siem šīs lietošanas instrukcijas drošības un lietošanas norādījumiem, kā arī ar citām lieto- šanas instrukcijām, uz kurām ir ievietota at- sauce.
Glabājiet visus dokumentus turpmākai uzzi- nai.

⚠️ BRĪDINĀJUMS! Ugunsgrēka un sprādziena draudi. Izplūstoša degviela rada sprādzienbīstamu benzīna un gaisa maisījumu. Nepareizi rīkojoties ar degvielu, var notikt pēkšņa aizdegšanās, eksplozija un izcelties ugunsgrēks, kura rezultātā var gūt smagas un pat nāvējošas traumas.

Nekad neglabājiet motoru atklātas liesmas vai siltuma avotu tuvumā.
Nekad nelietojiet motoru ugunsnedrošā vidē.

⚠️ BRĪDINĀJUMS! Izmantojot kļūdainu ierīcī, pastāv traumu gūšanas risks. Kļūdainas ierīces lietošanas rezultātā iespējams gūt smagas traumas un izraisīt ierīces bojājumus.

Lietojiet ierīci tikai tad, ja tā nav bojāta un tai netrūkst nevienas detaļas, kā arī visas detaļas ir nostiprinātas.

⚠️ BRĪDINĀJUMS! Rotējošu detaļu izraisīts apdraudējums! Pieskaršanās ierīces rotējošajām detaļām izraisa smagas traumas!

Nekad nepieskarieties rotējošai gliemežskrū-vei!

⚠️ BRĪDINĀJUMS! Traumu risks. Bojātas un atslēgtas drošības un aizsardzības ierīces var būt iemesls smagām traumām.

■ Bojātas drošības un aizsardzības ierīces ir jā-saremontē.
Nekādā gadījumā neveidojiet drošības ierīču un aizsargierīču apvadus.

3.1 Drošības norādījumi saskaņā ar ISO 8437 A pielikumu

Priekšzināšanas

1. Rūpīgi izlasiet lietošanas un apkopes instrukciju. Rūpīgi apgūstiet ierīces vadības elementus un pareizu ierīces lietošanu. lemācieties ātri apturēt ierīci un ātri izslēgt vadības elementus.
2. Nekādos apstāklos ierīci nedrīkst lietot bērni. Nekādos apstāklos ierīci nedrīkst atļaut lietot pieaugušajiem, kuri nav pienācīgi instruēti.
3. Izmantošanas zonā nedrīkst atrasties nekā-das personas, ir īpaši mazi bērni, kā arī māj-dzīvnieki.
4. Rīkojieties īpaši piesardzīgi, lietojot ierīci at-pakalgaitā, lai izvairītos no paslīdēšanas vai kritiena.

Sagatavošana

1. Rūpīgi pārbaudiet teritoriju, kur tiks izmantota ierīce, noņemiet kājslaukus, ratiņus, dēļus, stieples un citus priekšmetus.
2. Pirms dzinēja iedarbināšanas atvienojiet visus sajūgus un ieslēdziet brīvgaitu.
3. Nelietojiet ierīci, neuzvelkot piemērotu ziemas apgērbu. Uzvelciet apavus, kas nodrošina stabilitāti uz slidenas zemes.
4. Esiet piesardzīgi, rīkojoties ar benzīnu; tas ir viegli uzliesmojošs.
   Izmantojiet pienācīgu benzīna kannu.

Nekad neuzpildiet degvielu, kad darbojas dzinējs vai tas ir karsts.
Uzpildiet benzīna tvertni tikai brīvā dabā, ie-vērojot īpašu piesardzību. Nekad neuzpildiet benzīna tvertni slēgtās telpās.
Cieši aizveriet degvielas tvertnes vāciņu un notīriet izlietu benzīnu.

1. Visām ierīcēm ar elektropiedziņu vai elektrisko aizdedzi ir jāizmanto iezemēta kontaktligzda ar aizsardzības kontaktu.
2. Atbilstoši iestatiet savācēja korpusa augstu-mu, ja tīrāt oļu vai smalcinātu akmeņu laukumus.
3. Nekad nemēginiet mainīt iestatījumus dzinēja darbības laikā (izņemot gadījumus, kad to nepārprotami iesaka ražotājs).
4. Pirms sniega tīrīšanas ľaujiet dzinējam un ie-rīcei atdzist līdz āra gaisa temperatūrai.
5. Jebkādas motorizētas ierīces lietošana var izraisīt svešķermeņu iemešanu acīs. Tāpēc lietošanas, iestatīšanas vai remonta laikā vienmēr lietojiet drošības brilles vai acu aiz-sargu.
6. Lai izvairītos no dzirdes bojājumiem, lietojiet dzirdes aizsargu.

Vadība

1. Netuviniet rokas un kājas rotējošām detaļām. Nekad netuvojieties izmetes atverei.
2. Rīkojieties īpaši piesardzīgi, lietojot ierīci uz oļu iebrauktuvēm, celīņiem vai ceļiem vai škērsojot šādus ceļus. Vienmēr ṣemiet vērā slēptus škēršļus vai iespējamo satiksmi.
3. Ja rodas sadursme ar sveškerneni, noslāpē-jiet dzinēju, iznemiet aizdedzes kabeli, rūpīgi izmeklējiet sniega frēzi, vai nav iespējamu bojājumu, un pirms sniega frēzes atkārtotas palaides un izmantošanas novērsiet tos.
4. Ja ierīce neraksturīgi vibrē, noslāpējiet dzinē-ju un nekavējoties noskaidrojiet cēloni. Vibrā-cijas parasti liecina par kādu problēmu.
5. Vienmēr noslāpējiet dzinēju, ja pārtraucat lietošanu, pirms savācēja/piedziņas rata korpusa vai izmetes trajektorijas tīrīšanas, kā arī veicot remontu, iestatījumus vai pārbaudes.

6. Veicot tīrīšanu, remontu vai pārbaudes, vienmēr pirms tam pārliecinieties, ka ir apstājies savācējs/piedziņas rats un visas kustīgās detaļas. Izvelciet aizdedzes kabeli un netuviniet kabeli aizdedzes svecei, lai izvairītos no nejaušas aizdedzes. Elektromotoru gadījumā izvelciet kontaktdakšu.

7. Nedarbiniet dzinēju slēgtās telpās, izņemot iedarbināšanu vai lai sniega frēzi ievestu ēkā vai izvestu no ēkas. Šajā gadījumā atveriet durvis uz āru; izplūdes gāzes ir bīstamas.

8. Netīriet sniegu nogāzēs. Esiet īpaši piesardzīgi, apgriežoties slīpumā izvietotā teritorijā. Nekad nemēģiniet tīrīt sniegu stāvās nogāzēs.
9. Nekad nelietojiet sniega frēzi bez piemērotie aizsargiem, aizsargplāksnēm vai citiem aiz-sargmehānismiem.
10. Nekad nelietojiet sniega frēzi ar stiklu norobežotu telpu, automašīnu, logu, slīpi izvietotu teritoriju utt. tuvumā, ja nav atbilstoši iestatīts sniega izmetēja virziens. Tuvumā nedrīkst atrasties bērni un mājdzīvnieki.
11. Nepārslogojiet ierīci, pārāk ātri tīrot sniegu.
12. Nekad nelietojiet ierīci lielā ātrumā uz slide-nām virsmām. Esiet piesardzīgi, braucot at-pakaļgaitā.
13. Nekad nevērsiet izmeti blakus esošu personu virzienā un neļaujiet nevienam nostāties priekšā ierīcei.
14. Ja sniega frēze tiek transportēta vai netiek lietota, pārtrauciet savācēja/piedziņas rata elektroapgādi.
15. Izmantojiet tikai sniega frēzes ražotāja apstiprinātus piederumus un aprīkojumu, pie-mēram, līdzsvarošanas svarus, atsvarus, kor-pusus utt.
16. Nekad nelietojiet sniega frēzi sliktas redzamības vai apgaismojuma apstāklos. Vienmēr ie-vērojiet stabilu stāju un stingri satveriet rokturus. Lietojiet ierīci tikai ejot, nevis skrienot.

Apkope un glabāšana

⚠ BRĪDINĀJUMS! Smagas plaukstu traumas tīrot nosprūdušo izsviešanas kanālu! Pie-skaršanās rotējošam spārnu ratam izsviešanas kanālā rada smagas plaukstu traumas. Tās ir bie-žākās traumas, kas tiek gūtas pie sniega pūtēja. Lai veiktu izsviešanas kanāla tīrīšanu:

Izslēdziet sniega pūtēju!
Nogaidiet apm. 10 sek., līdz spārnu rats ir pilnībā apstājies.
Lai veiktu izsviešanas kanāla tīrīšanu, vienmēr izmantojiet piemērotu instrumentu.
Nekādā gadījumā netīriet izsviešanas kanālu ar rokām!

1. Regulāri pārbaudiet, vai aizsargmehānismi, nažu skrūves, dzinēja sastiprinātājskrūves utt. ir cieši pievilkti un tādējādi garantē drošu ierīces darbību.

2. Nekad neglabājiet ierīci ēkā, kur atrodas aiz-degšanās avoti, piemēram, ūdens sildītāji, elektriskie apsildes ventilatori, veļas žāvētāji utt., kamēr degvielas tvertne vēl ir benzīns. Pirms ierīces glabāšanas slēgtā telpā ľaujiet dzinējam vispirms atdzist.

3. Ja sniega frēzi ilgāku laiku jānovieto glabāšanā, vienmēr precīzi ievērojiet lietošanas instrukcijā sniegtos norādījumus.

4. Atstājiet visas drošības un vadības plāksnītes pie ierīces vai pēc vajadzības tās nomainiet.

5. Pēc sniega tīrīšanas laujiet ierīcei darboties dažas minūtes, lai nepieļautu savācēja/piedziņas rata iesalšanu.

3.2 Drošības tehnikas norādījumi ekspluatācijas laikā

Izmantojiet ierīci tikai paredzētajiem darbiem. Paredzētajam mērķim neatbilstošas lietošanas rezultātā var gūt traumas, kā arī rasties materiāli zaudējumi.
Nelietojiet ierīci ar nolietotām vai bojātām detaļām. Vienmēr aizstājiet bojātās detaļas ar ražotāja originālajām rezerves daļām. Lietojot ierīci ar nolietotām vai bojātām detaļām, ražotājam nevar izvirzīt garantijas prasības.
Izslēdziet dzinēju, pagaidiet, līdz ierīce pilnībā apstājas, un izņemiet aizdedzes sveces spraudni:
kad atstājat ierīci;
■ veicot tīrīšanas un apkopes darbus;
- pirms jebkuriem iestatīšanas darbiem;
ja radušies traucējumi;
- pirms blokētāju nonemšanas;
- pirms aizsprostojumu novēršanas;
pēc saskares ar sveškermeniem;
ja radušies ierīces traucējumi un neparastas vibrācijas.

Nedarbiniet ierīci, esot alkoholisko dzērienu, narkotisko vielu vai medikamentu ietekmē.

Lai nesavainotu galvu, rokas un kājas, kā arī nebojātu dzirdi, lietojiet speciālu apgērbu un aizsargaprīkojumu.

Apgērbam ir jābūt piemērotam (cieši jāpie-guļ), un tas nedrīkst traucēt darbam. Nekad nevelciet apgērbu vai aksesuārus, kas var tikt ievilkti ierīcē, piemēram, šalles.

■ Individuālais aizsargaprīkojums ir šāds:

■ dzirdes aizsargs un aizsargbrilles;
■ stingri un neslīdoši apavi;
aizsargcimdi.

Sargiet rokas, kājas, citas Ķkermena daļas un apģērbu no tīrīšanas lāpstiņas, gliemežskrūves un izmetes rata.
- Nemiet vērā vietējos noteikumus par darbības laiku.
■ Neatstājiet darbam gatavu ierīci bez uzraudzības.
■ Nekad netīriet uz jumtiem.

3.3 Rīcība ar benzīnu un ellu

Eksplozijas vai aizdegšanās risks: noplūstot benzīna-gāzu maisījumam, veidojas eksplozīva vide. Nepareizi rīkojoties ar degvielu, var notikt pēkšņa aizdegšanās, eksplozija un izcelties ugunsgrēks, kura rezultātā var gūt smagas un pat nāvējošas traumas. levērojiet turpmāk uzskaitītos norādījumus.

Rīkojoties ar benzīnu, nekādā gadījumā nesmēkējiet.
Rīkojieties ar benzīnu tikai brīvā dabā un nekad slēgtās telpās.
Obligāti ievērojiet turpmāk minētos rīcības noteikumus.

Transportējiet un glabājiet benzīnu un ellu vienīgi šim nolūkam paredzētos traukos. Nodrošiniet, lai glabāšanā novietotajam benzīnam un ellai nevarētu pieklūt bērni.

Lai nepieļautu augsnes piesārņošanu (vides aizsardzība), nodrošiniet, lai atkārtotas uzpildes laikā benzīns vai ellą nenoplūstu zemē. Uzpildei izmantojiet piltuvi.

Nekad neveiciet ierīces uzpildi slēgtās telpās. Pie grīdas var uzkrāties benzīna tvaiki un rezultātā var notikt pēkšņa aizdegšanās vai pat eksplozija.

Uz ierīces vai uz zemes izšlakstījies benzīns nekavējoties ir jānoslauka. Novietojiet slaucīšanai izmantoto audumu labi vēdinātā vietā, lai tie izžūtu, un tikai tad to izmetiet. Pretējā gadījumā tas var pēkšņi pašuzliesmot.

Ja ir izšlakstijies benzīns, no tā izdalās benzīna tvaiki. Tādēl dzinēju nedarbiniet tajā pašā vietā, bet vismaz 3 m attālumā no šīs vietas.

Izvairieties no ādas saskares ar minerālellas produktiem. Neieelpojiet benzīna tvaikus. Veicot uzpildi, vienmēr uzvelciet aizsargcimdus. Regulāri nomainiet un izmazgājiet aizsargapgērbu.

■ Raugieties, lai apgērbs nenonāktu saskarē ar benzīnu. Ja benzīns ir nonācis uz apgērba, nekavējoties nomainiet apgērbu.

Nekad neatveriet degvielas tvertnes vāciņu, kamēr darbojas dzinējs vai tas ir karsts.
Nekad neveiciet degvielas uzpildi, kamēr darbojas dzinējs vai tas ir karsts.
■ Neuzpildiet pārāk pilnu degvielas tvertni (benzīns izplešas).
■ Vienmēr cieši aizveriet degvielas tvertnes vāciņu.
Nomainiet bojātu degvielas tvertni vai tvertnes vāciņu.
Uzpildot benzīnu vai ellu, nekad neēdiet, nedzeriet un nesmēkējiet.
Ja ir izplūdis benzīns:
neiedarbiniet dzinēju;
nemēginiet ieslēgt aizdedzi;
savāciet izplūdušo benzīnu ar ellas absorbentu vai lupatu un pareizi likvidējiet;
iztīriet ierīci.
■ Ja ir izplūdusi motorella:
neiedarbiniet dzinēju;
savāciet izplūdušo motorellu ar ellas absorbentu vai lupatu un pareizi likvidējiet;
iztīriet ierīci.

4 IERİCES IZPAKOŠANA (03)

⚠ BRĪDINĀJUMS! lerīcei apgāžoties, pastāv saspiešanas risks! lerīce ir smaga! Apgāžoties ierīcei, var tikt saspiestas ķermeņa daļas un cil- vēki var gūt smagus ievainojumus.

■ lerīci ir jāizpako vismaz diviem cilvēkiem!

Izvairieties no ierīces apgāšanās!

Ierīce ar visu aprīkojumu tiek piegādāta kartona kastē. Kaste ir novietota uz koka paliktņa.

1. Kasti novietojiet uz līdzenas virsmas.
2. Nonemiet iepakojuma lentes.
3. Atveriet kastes augšējo daļu (03/a).
4. Nonemiet iepakojuma materiālus.
5. Uzmanīgi izņemiet nepiestiprinātās detaļas, maisiņus ar mazajām detaļām un lietošanas instrukcijas.
6. Ar nazi uzmanīgi atgrieziet kastes aizmugu-rējo daļu (pie tās atrodas dzinējs) tā, lai nesa-bojātu ierīci.
7. Nolieciet uz leju kastes atgriezto sienu (03/b).
8. Uzmanīgi noņemiet atlikušās nepiestiprinātās detaļas un atlikušos iepakojuma materiālus.
9. Izvelciet sniega frēzi no kastes virzienā atpakał, t.i., ar dzinēju priekšā (03/c).

5 MONTĀŽA

⚠ BRĪDINĀJUMS! Nepilnīga montāža ir bīstama! Pilnībā nesamontētas ierīces darbība var izraisīt smagas traumas.

Darbiniet ierīci tikai tad, ja tā ir pilnībā sa-montēta!
Pirms ierīces ieslēgšanas pārbaudiet, vai visas drošības ierīces un aizsargmehānismi ir uzstādīti un darbojas!

1 Uzgriežņu atslēga vai galatslēga, 10. izm. (x2)

2 Uzgriežņu atslēga vai galatslēga, 13. izm.

3 Iekšējā seštūra atslēga 5 mm

4 Kombinētās knaibles vai smailknaibles

5 Skrūvgriezis

6 Izsmidzināma ellā

7 Tikai modelim 700.4 E LED: Riepu gaisa sūknis ar manometru (automobilu vārsts)

5.1 Roktura apakšējās daļas montāža (04, 05)

Uzstādiet roktura apakšējo daļu sniega frēzei apakšā kreisajā un labajā pusē.

1. Izskrūvējiet skrūves (04/1).
2. Pievienojiet roktura apakšējo daļu (05/1).
3. levietojiet skrūves (05/2) caur roktura apak- šējo daļu un pieskrūvējiet.

5.2 Vadības paneļa montāža (06)

1. Apturiet roktura augšējo daļu (06/1) ar vadī-bas paneli pie roktura apakšējās daļas (06/2).
2. levietojiet attiecīgi 2 skrūves (06/3) caur roktura augšējo un apakšējo daļu, kā arī pievelciet tās ar divām paplāksnēm (06/4) un uz-griežņiem (06/5).

5.3 Gaitas piedziņas un gliemežpārvada lokano trošu montāža un regulēšana (07 - 12)

1. Pievienojiet gaitas piedziñas (07/2) lokano trosi (07/1) labās puses sviras apakšējā atverē (07/3).

2. Pievienojiet gliemežpārvada (08/2) lokano tro- si (08/1) kreisās sviras augšējā atverē (08/3).

3. Lokanās troses noregulējiet šādā veidā:

Grieziet lokanās troses regulējamo daļu (09/1) bultiņas virzienā (09/a), līdz lokanā trose vairs nekarājas (ir viegli nospriegota). Pagriešanas laikā pieturiet trosi, lai tā nesagrieztos.
■ Pievelciet (09/b) kontruzgriezni (09/2).

1. Piestipriniet lokanās troses (10/1) ar skavām (10/2) roktura kreisajā un labajā pusē.

2. Nospriegojiet lokano trosi:

Brīvi pagrieziet kontruzgriežņus (11/1, 12/1).
Grieziet vītnoto galu (11/2, 12/2) uz augšu, līdz lokanā trose ir nospriegota.
Grieziet kontruzgriežnus pret vadotni (11/3, 12/3), lai nostiprinātu lokano trosi.

1. Novelciet uz leju gumijas aizsargu (11/4, 12/4) līdz kontruzgrieznim (11/a, 12/a), lai pa-sargātu lokano trosi no korozijas.

5.4 Lokanās troses regulēšana (13)

Precīzu regulēšanu veic ar regulēšanas skrūvi.

1. Atbrīvojiet (13/a) regulēšanas skrūves kontruzgriezni (13/2).
2. Grieziet (13/b) regulēšanas skrūvi (13/3), lai pagarinātu vai saīsinātu lokanās troses gājienu. Pārliecinieties, lai lokanā trose ir nedaudz pievilkta, bet nav stingri nospriegota.
3. Vēlreiz pievelciet (13/a) kontruzgriezni (13/2).

5.5 Lokanās troses spriegojuma pārbaude (14)

Ar laiku gaitas piedziņas lokanā trose pagarinās. Ja ar iedarbinātu dzinēju, gaitas piedziņu nav vairs iespējams ieslēgt, lokanā trose ir kluvusi pārāk gara un to nepieciešams nospriegot.

1. Izslēdziet ierīci (skatīt Nodaļa 6.8 "Dzinēja apturēšana (38, 39)", lappuse 305).
2. Lokanās troses atkārtota regulēšana (skatīt Nodaļa 5.3 "Gaitas piedziņas un gliemežpār-vada lokano trošu montāža un regulēšana (07 - 12)", lappuse 302).

Lokanās troses regulējuma pārbaude:

1. Iedarbiniet dzinēju (skatīt Nodaļa 6.7 "Dzinē-ja iedarbināšana (32 - 37)", lappuse 305).

2. leslēdziet pārnesumu (skatīt Nodaļa 7.1 "Tīrīšanas funkcijas ieslēgšana (40 - 42)", lappuse 306).

3. Lēnām nospiediet (14/a) gaitas piedziņas labās puses rokturi (14/1), līdz jūtama neliela pretestība. Tiek noteikts sajūga spiediena punkts.

4. Ja gaitas piedziņa netiek ieslēgta: Atkārtojiet iepriekšējās darbības.
5. Ja lokano trosi neizdodas noregulēt: Sazinieties ar ražotāja servisa centru.

5.6 Pārnesumu pārslēgšanas sviras stieņa montāža (15, 16)

1. Piestipriniet stieni (15/1) turētājā zem pārne-sumu pārslēga (16/2).
2. levietojiet stieni turētājā pārnesumu pārslēgšanas sviras (16/3) augšdaļā.
3. Pievienojiet stieni apakšā un augšā ar paplāksnēm un škelttapām.

5.7 Sniega izmetēja lokanās vārpsta montāža (17, 18)

1. Pie sniega izmetēja:

■ levietojiet lokanās vārpstas (17/2) viena gala tapu (17/1) līdz atdurei gliemežpārvadā (17/3) (17/a).
Ar roku pievelciet rievoto uzgriezni (17/4).

1. Zem vadības paneļa:

■ levietojiet lokanās vārpstas (18/1) otra gala tapu līdz atdurei no apakšpuses klokī (18/2) (18/a).
■ Ar roku pievelciet rievoto uzgriezni (18/3).

5.8 Apsildes un apgaismojuma spraudna pieslēgšana (19)

1. Savienojiet kontaktspraudna daļas (19/1) apsildei un apgaismojumam.
2. Nostipriniet kontaktspraudna savienojumu.

5.9 Sniega izmetēja montāža (20 - 23)

1. Ar izsmidzināmo ellu (var izmantot arī smēr- vielu) mazliet iee||ojiet sniega frēzes izmetēja slīdošo virsmu (20/1).
2. Uzlieciet plastmasas gredzenu (20/2) uz sniega izmetēja (20/a) slīdošās virsmas un mazliet ieeļlojiet ar izsmidzināmo ellu (var izmantot arī smērvielu).
3. Uzlieciet sniega izmetēju (21/1), kā norādīts attēlos (21/a, 22/a).
4. No iekšpuses caur stiprinājumiem un sniega izmetēju ievietojiet sastiprinātājskrūves (22/2).

5. Pievelciet sniega izmetēju ar pašfiksējošajiem uzgriežniem (22/3).

6. levietojiet sastiprinātājskrūves (23/1) caur lie-lo vadotnes tipa plāksni (23/2) un uzlieciet divas mazās vadotnes plāksnes (23/3).
   Norādījums: Mazajām vadotnes tipa plāksnēm jāatrodas virs lielās vadotnes tipa plāksnes.

7. levietojiet vadotnes tipa plāksnes ar sastiprinātājskrūvēm no apakšas sniega izmetējā.
8. Uzlieciet uz skrūvēm paplāksnes (23/4).
9. Kārtīgi pieskrūvējiet pašfiksējošos uzgriežņus (23/5).

5.10 Lokanās troses piestiprināšana pie izmetēja atloka (24)

Šī lokanā trose pārvieto sniega izmetēja atloku un tā ir paredzēta izmešanas augstuma regulēša-nai.

1. levietojiet lokano trosi vadotnēs (24/1, 24/2). Pie ārējās lokanās troses jābūt piestiprinātam gumijas aizsargam.
2. Pagrieziet kontruzgriezni (24/3, 24/4) cieši pret vadiklu, līdz lokanā trose ir nospriegota.
3. Pārbaudiet lokanās troses garumu ar izmešanas augstuma regulēšanas sviru:

Pārvietojiet sviru līdz priekšējai atdurei. Izmetēja atlokam jāpārvietojas līdz galam uz leju.
Pārvietojiet sviru līdz aizmugurējai atdu-rei. Izmetēja atlokam jāpārvietojas līdz galam uz augšu.
Ja nepieciešams, mainiet lokanās troses garumu.

5.11 Lokanās troses ievietošana (25)

1. lestipriniet lokano trosi (25/1) turētājā (25/2) zem dzinēja.

6 EKSPLUATĀCIJAS SĀKŠANA

⚠️ BRĪDINĀJUMS! Izmantojot kļūdainu ierīci, pastāv traumu gūšanas risks. Kļūdainas ierīces lietošanas rezultātā iespējams gūt smagas traumas un izraisīt ierīces bojājumus.

Lietojiet ierīci tikai tad, ja tā nav bojāta un tai netrūkst nevienas detaļas, kā arī visas detaļas ir nostiprinātas.

i NORĀDĪJUMS Pirms lietošanas sākšanas vienmēr veiciet vizuālu iekārtas pārbaudi. Ierīci nedrīkst izmantot, ja tās mehānismu un/vai stipri-nājumu detaļas ir bojātas vai nodilušas.

6.1 Darba vielas

⚠ BĪSTAMI! Eksplozijas vai aizdegšanās risks. Noplūstot benzīna/gaisa maisījumam, veidojas eksplozīva vide. Nepareizi rīkojoties ar degvielu, var notikt pēkšņa aizdegšanās, eksplozija un izcelties ugunsgrēks, kura rezultātā var gūt smagas un pat nāvējošas traumas.

Rīkojoties ar benzīnu, nekādā gadījumā nes-mēkējiet.
Rīkojieties ar benzīnu tikai brīvā dabā un ne-kad slēgtās telpās.

BĪSTAMI! Dzīvībai bīstama saindēšanās.

Dzinēja izplūdes gāzes satur oglekļa monoksīdu, kas dažu minūšu laikā var izraisīt cilvēka nāvi.

Nekādā gadījumā nedarbiniet dzinēju slēgtās telpās, dariet to tikai ārpus telpām.
■ Neieelpojiet dzinēja izplūdes gāzes.
Ja lietošanas laikā jums paliek slikti, sajūtat reiboni vai nespēku, apturiet dzinēju. Nekavējoties lūdziet ārsta palīdzību.

HORĀDĪJUMS Atbrīvojieties no izlietotās motorellas videi nekaitīgā veidā! lesakām savākt izlietoto ellu slēgtā tvertnē un nododot otrreizējās pārstrādes centrā vai tehniskās apkopes vietā. Izlietoto ellu:

■ neizlejiet mājsaimniecības atkritumos,
■ neizlejiet kanalizācijā vai notekās,
■ neizlejiet uz zemes.

i NORĀDĪJUMS levērojiet benzīna dzinēja komplektācijā iekļauto lietošanas instrukciju!

Pirms sniega frēzes lietošanas sākšanas jāuzpilda motorella un degviela.

Informācija par benzīnu un motorellu: skatīt tehniskajos datus.

6.2 Motorellas uzpilde (26)

1. Noskrūvējiet ellas uzpildes vāciņu (26/1) un novietojiet aizvaru tīrā vietā.
2. Uzpildiet ellu, izmantojot piltuvi.
3. Pārbaudiet uzpildes līmeni.
4. Cieši noslēdziet un notīriet ellas iepildes atveri.

Lai pareizi pārbaudītu ellas līmeni, skatiet dzinēja lietošanas instrukciju.

6.3 Benzīna uzpilde (26)

1. Noskrūvējiet degvielas tvertnes vāciņu (26/2) un novietojiet to tīrā vietā.

2. Uzpildiet benzīnu, izmantojot piltuvi.

3. Cieši noslēdziet un notīriet tvertnes uzpildes atveri.

6.4 Riepu spiediena pârbaude [tikai modelim 700.4 E LED] (27)

1. It īpaši pirms pirmās lietošanas reizes ziemā un darbības laikā vismaz reizi trīs mēnešos pārbaudiet riepu spiedienu.
   Maksimāli atļautais riepu spiediens ir norādīts uz riepām (27/1).
   Norādījums: Norādījums: 1 bar = apm. 14,5 psi

2. Vienmērīgi uzpildiet riepas ar riepu gaisa sūkni.

6.5 Tirišanas augstuma iestatīšana (28 - 30)

ESIET PIESARDZİGI! Traumu risks.

Grieztu traumu risks, pieskaroties ieslēgtai glie- mežskrūvei.

Regulējiet tīrīšanas augstumu tikai ar izslēgtu dzinēju un apturētu gliemežskrūvi.

Tīrīšanas augstumu iestatiet tā, lai netiktu satverti oli vai citi svešķermeņi. Nemiet vērā lielus nelī-dzenumus, piemēram, sliežu rises, kanalizācijas vākus un bruğakmenus.

1. Regulēšanas nolūkā ierīci drīkst pārvietot tikai uz līdzenas pamatnes.
2. Atskrūvējiet slīdsliedes (28/2) plāksnes (28/3) kreisajā un labajā pusē esošās pieslēgu skrūves (28/1).
3. Lai paceltu tīrīšanas plāksni (29/1) vajadzīga-jā augstumā, pārvietojiet (28/a) slīdsliedes uz augšu vai uz leju.
4. Pievelciet slīdsliedes pieslēgu skrūves.
5. Pārliecinieties, lai abas slīdsliedes būtu vienādā attālumā uz leju, tā, lai tīrīšanas plāksne būtu paralēli zemei (29/a).

Nodilušas slīdsliedes (30)

Kad slīdsliedes slīpēšanas mala (30/1) ir pilnībā noslīpēta, pagrieziet tās par 180°, lai izmantotu otro pusi.

1. Atskrūvējiet uzgriežņus (30/2) kopā ar paplāksnēm.
2. Noņemiet metāla plāksni (30/3).
3. Pagrieziet (30/a) slīdsliedes par 180°.
4. Uzlieciet paplāksnes un pievelciet uz-griežnus.
   Norādījums: Rīkojieties uzmanīgī, lai nesa-mainītu pieslēgu skrūves (30/4) vietām, jo tās ir dažāda garuma.

6.6 lerīces cirpes tapas pārbaude (31, 48)

⚠ UZMANĪBU! lerīces bojājumu risks. lesalis gliemežpārvads var izraisīt kīlsiksnas bojājumus.

Pirms dzinēja palaides pārbaudiet, vai glie-mežpārvads nav iesalis.
Gliemežpārvada atkausēšanai novietojiet sniega frēzi piemērotā vietā.

1. Katru reizi pirms iedarbināšanas pārbaudiet, vai nav bojātas cirpes tapas (31/1, 48/2).

Nogrieztas cirpes tapas nomainiet ar ori- ģinālajām rezerves daļām (skatīt Nodaļa 9.4 "Cirpes tapas nomaiņa (31, 48)", lappuse 307). Ja tiek izmantotas neatļautas rezerves daļas, ierīcei var rasties nopietni bojājumi!
■ Divas rezerves cirpes tapas (01/8) atrodas pie vadības paneļa.

1. Pārbaudiet, vai visi ierīces vadības elementi, drošības mehānismi, uzgriežni, skrūves un tapas ir pilnīgi, cieši nostiprināti un nebojāti.

6.7 Dzinēja iedarbināšana (32 - 37)

Apgaismojums ieslēdzas automātiski, iedarbinot dzinēju, un izslēdzas, kad dzinējs apstājas.

BĪSTAMI! Dzīvībai bīstama saindēšanās.

Dzinēja izplūdes gāzes satur oglekļa monoksīdu, kas dažu minūšu laikā var izraisīt cilvēka nāvi.

Nekādā gadījumā nedarbiniet dzinēju slēgtās telpās, dariet to tikai ārpus telpām.
■ Neieelpojiet dzinēja izplūdes gāzes.
Ja lietošanas laikā jums paliek slikti, sajūtat reiboni vai nespēku, apturiet dzinēju. Nekavējoties lūdziet ārsta palīdzību.

⚠ UZMANĪBU! lerīces bojājumu risks. lesalis gliemežpārvads var izraisīt kīlsiksnas bojājumus.

Pirms dzinēja palaides pārbaudiet, vai gliemežpārvads nav iesalis.
Gliemežpārvada atkausēšanai novietojiet sniega frēzi piemērotā vietā.

ledarbināšanas process (32 - 34)

1. Pārbaudiet ellas un degvielas līmeni.
2. Atveriet (32/a) degvielas krānu (32/1).
3. Pārbaudiet, vai ir atvienota gaitas piedziņa un gliemežpārvads. Abām sajūga svirām jāatro-das vertikāli.

4. Droselvärstu (32/2) iestatiet pozicijā CLOSE (Aizvērts) (32/b).

5. 3x spiediet uzsūknēšanas pogu (33/1) ar apm. 2 sekunžu intervālu. Ja temperatūra ir zemāka par 10 °C, 5x spiediet uzsūknēšanas pogu.

6. Akseleratora sviru (34/1) iestatiet (34/a) pozīcijā Ātri (34/2, zaķis).
7. levietojiet (35/a) dzinēja atslēgu (35/1).

Manuāla palaide (36)

1. Viegli pavelciet (36/a) startera auklu (36/1), līdz sajūtat pretestību, tad strauji paraujiet un tad ľaujiet tai lēnām attīties atpakal.

230 V palaides process (37)

1. (37/a)

6.8 Dzinēja apturēšana (38, 39)

⚠️ BRĪDINĀJUMS! Rotējošu detaļu izraisīts apdraudējums! Pieskaršanās ierīces rotējoša-jām detaļām izraisa smagas traumas!

Nekad nepieskarieties rotējošai gliemežskrū-vei!

1. Akseleratora sviru (38/1) iestatiet (38/a) pozīcijā Lēni (38/2, brunurupucis).
2. Lai nepieļautu iesalšanu, darbiniet gliemežskrūvi un izmetes ratu, lai, cik vien iespējams, atbrīvotu tos no sniega. Pretējā gadīju-mā iedarbināšanas laikā var sabojāt kīlsiks-nu.
3. Izņemiet (39/a) dzinēja atslēgu (39/1).
4. Dzinējs apstājas.
5. Degvielas krānu (39/2) pagrieziet pozīcijā OFF (Aizvērts) (39/b).

7 LIETOŠANA

7.1 Tīrīšanas funkcijas ieslēgšana (40 - 42)

⚠️ BRĪDINĀJUMS! Rotējošu detaļu izraisīts apdraudējums! Pieskaršanās ierīces rotējošajām detaļām izraisa smagas traumas!

Nekad nepieskarieties rotējošai gliemežskrū-vei!

⚠️ BRĪDINĀJUMS! Var tik izmesti priekšmeti! Pastāv traumu un materiālo zaudējumu risks, kas var rasties no izmestajiem priekšmetiem!

Nekad negrieziet izmetes kanālu personu, dzīvnieku, logu, automašīnu vai durvju virzie-nā.

1. Uzsāciet lietošanu.
2. Pārbaudiet sniega izmetēja pozīciju un ar ro- kas kloki (40/1) noregulējiet izmešanas virzie- nu.
3. lestatiet izmetes augstumu (40/2).
4. Iedarbiniet dzinēju (skatīt Nodaļa 6.7 "Dzinēja iedarbināšana (32 - 37)", lappuse 305).
5. leslēdziet gaitas piedziņas pārnesumu (41/3):

1 līdz 6 ir turpgaitas pārnesumi, kur 1 ir vislēnākais, bet 6 – visātrākais pārne-sums.
R1 un R2 ir atpakalgaitas pārnesumi, kur R1 ir lēnais, bet R2 – ātrais pārnesums.

1. Spiediet sajūga sviru (41/4) gliemežpārva-dam (41/a).

2. Nospiediet (42/a) sajūga sviru gaitas piedzi-nai (42/5).

7.2 Tirišanas funkcijas apturēšana (43)

1. Atlaidiet gliemežpārvada un gaitas piedziņas sajūga sviru (43/1), t.i., atslēdziet piedziņu (43/a).

Lai nepieļautu iesalšanu, darbiniet gliemežskrūvi un izmetes ratu, lai, cik vien iespējams, atbrīvotu tos no sniega. lesalusi gliemežskrūve bojā kīl-siksnu.

Sniega frēze apstājas, gliemežskrūve un izmetes rats apstājas.

7.3 Gaitas piedziņas pārnesuma nomaiņa (42 - 44)

UZMANĪBU! Aprīkojuma bojājumu risks. Ja pirms pārnesumu pārslēgšanas neatvienosiet sa-jūgu, tiks bojāta pārnesumkārba.

- Vispirms atvienojiet sajūgu un tikai pēc tam pārslēdziet pārnesumu.

1. Atlaidiet gaitas piedziņas sajūga sviru (43/1), t.i., atslēdziet piedziņu (43/a). Norādījums: Ja sniega frēzi aptur slapjā un blīvā sniegā, pēc tam, iedarbinot to no jauna, nobloķēsies gliemežskrūve. Neatlaidiet gliemežpārvada sajūga sviru!
2. Pārslēdziet pārnesumu ar pārnesumu pārs-lēgšanas sviru (44/1).
3. Nospiediet (42/a) sajūga sviru gaitas piedzi- nai (42/5).

Darbības režīma sviru (02/23) var izmantot, lai, mainot sniega frēzes atsvarus, regulētu glie-mežskrūves, tīrīšanas plāksnes un asmeņa aug-stumu.

"Transport": Sniega frēzes svars ir aizmugures daļā, lai gliemežskrūve un plāksne atrastos virs zemes un sniega sūcēju varētu viegli stumt.
■ "Normal": Sniega frēzes horizontāls stāvoklis normālam darba režīmam.
■ "Packed Snow": Ja sniegs ir blīvs, šis iestatī-jums lauj pārvietot svaru uz sniega frēzes priekšējo daļu.

7.5 Sniega frēzes modela 760.4 TE LED stūrēšana (45)

1. Sniega frēzes stūrēšana pa kreisi: Pievelciet (45/a) kreisās puses sviras tipa rokturi (45/1).
2. Sniega frēzes stūrēšana pa labi: Pievelciet (45/b) labās puses sviras tipa rokturi (45/2).

7.6 Sniega izmetēja aizsprostojumu novēršana (43, 46)

H NORĀDĪJUMS Lai izvairītos no nosprostoju-miem slapja un smaga sniega gadījumā pēc ie-spējas ľaujiet gliemežskrūvei iestrādāties.

Ja sniega izmešana vairs nenotiek pareizi, var veidoties sniega un ledus aizsprostojumi uz gliemežskrūvēm un izmešanas kanālā.

1. Atlaidiet gliemežpārvada un gaitas piedziņas sajūga sviru (43/1), t.i., atslēdziet piedziņu (43/a).
2. Apturiet dzinēju (skatīt Nodaļa 6.8 "Dzinēja apturēšana (38, 39)", lappuse 305).
3. Ar tīrīšanas instrumentu (46/1) uzmanīgi iztī- riet sniegu no izmetēja kanāla un glie- mežskrūves.

Ja sniega izmešana nenotiek pietiekami labi, vērsieties specializētajā darbnīcā.

8 REMONTDARBI

⚠️ BRĪDINĀJUMS! Traumu gūšanas risks remonta darbu laikā. Neatbilstoši remonti var radīt smagas traumas un ierīces bojājumus.

Lūdziet remontdarbus veikt tikai ražotāja servisā vai arī pilnvarotās specializētajās darbnīcās!

Vienmēr ir vajadzīga speciālista veikta pārbaude:

■ pēc uzbraukšanas škērslim;
■ ja pēkšni apstājas dzinējs;
■ bojātas gliemežskrūves vai izmetes rata gadījumā.

9 TEHNISKÄ APKOPE UN TİRİŞANA

ESIET PIESARDZIGI! Traumu risks. Asas un rotējošas ierīces daļas var radīt traumas.

Veicot apkopes, kopšanas un remontdarbus, vienmēr lietojiet aizsargcimdus!
Izslēdziet dzinēju un pārliecinieties, ka tas ir apstājies!
Iznemiet aizdedzes sveces spraudni!

Notīriet ierīci pēc katras lietošanas reizes. It īpaši nonemiet kaisāmās sāls atliekas.

Nesmidziniet uz ierīces ūdeni. lekļuvis ūdens var izraisīt traucējumus (aizdedzes mezgls, karburators).

■ Vienmēr nomainiet bojātu trokšņa slāpētāju.

■ levērojiet apkopes plānu.

■ levērojiet dzinēja instrukciju.

9.1 Apkopes plāns

Katreiz pirms lietošanas

Ellas līmeņa pārbaude (skatīt dzinēja instrukciju).
Pārbaudiet cirpes tapas.
Pārbaudiet, vai ierīcei nav bojājumu.
Pārbaudiet, vai gliemežskrūve nav iesalusi.

Pēc pirmajām 5 darba stundām

Nomainiet motorellu (skatīt dzinēja instrukciju).

Ik pēc 8 darba stundām

■ leellojiet gliemežskrūvi.

Ik pēc trim mēnešiem

Pārbaudiet riepu spiedienu.
Ar izsmidzināmo ellu ieeillojiet sniega izmetēja gredzenu.

Reizi gadā

■ Nomainiet aizdedzes sveici (skatīt dzinēja instrukciju).
■ leellojiet gliemežskrūvi.
Nomainiet motorellu.

9.2 Gliemežskrūves ellošana (47)

Ar smērvielas spiedni iespiediet ellošanas nipelī universālo smērvielu apm. 2-3 gājienus (47/1).

9.3 Gaitas un gliemežpārvada apkope (09)

⚠ BRĪDINĀJUMS! Apkopes darbu laikā pa- stāv traumu risks. Neatbilstošas apkopes rezul- tātā var gūt smagas traumas un izraisīt ierīces bojājumus.

■ Lokano trosi iestatiet tikai tad, kad ir apturēts dzinējs.
Ja nevar izslēgt gaitas piedziņu/gliemežpār-vadu, apturiet dzinēju.
Nemēginiet remontēt, bet uzreiz vērsieties specializētā remontdarbnīcā.

i NORĀDĪJUMS Mitrums lokanajā trosē var izraisīt koroziju vai iesalšanu. Bojāta lokanā trose ir jānomaina.

Lokanās troses regulēšana

Ja ar iedarbinātu dzinēju gaitas piedziņu/gliemežpārvadu vairs nevar ieslēgt, ir jānoregulē attiecīgā lokanā trose.

1. Atskrūvējiet kontruzgriezni (09/2).
2. Grieziet lokanās troses regulējamo daļu (09/1) bultiņas virzienā (09/a), līdz lokanā trose vairs nekarājas (ir viegli nospriegota). Pa-griešanas laikā pieturiet trosi, lai tā nesa-grieztos.
3. Pievelciet (09/b) kontruzgriezni (09/2).
4. Lai pārbaudītu iestatījumu, iedarbiniet dzinēju un ieslēdziet gaitas piedziņu/gliemežpārvadu.
5. Ja gaitas piedziņu/gliemežpārvadu vēl aizvien nevar droši ieslēgt un izslēgt, ierīce jānogādā specializētā remontdarbnīcā.

9.4 Cirpes tapas nomaiña (31, 48)

īpašnieka un ierīces drošības labad pēc glie- mežskrūves blokēšanas cirpes tapas (31/1) var tikt nogrieztas.

i NORĀDĪJUMS Nogrieztas cirpes tapas no-mainiet ar originālajām rezerves daļām. Ja tiek iz-mantotas neatļautas rezerves daļas, ierīcei var rasties nopietni bojājumi!

1. Izslēdziet ierīci un nonemiet aizdedzes sveces uzgali-savienotāju.
2. Noņemiet (48/a) atsperes tipa škelttapu (48/1).
3. Izvelciet (48/b) bojāto cirpes tapu (48/2).
4. Pārbaudiet, vai vārpstai nav bojājumu.
5. levietojiet jaunu cirpes tapu un nostipriniet to ar atsperes tipa škelttapu.

9.5 Precīza gliemežskrūves augstuma regulēšana [tikai modelim 760.4 TE LED] (49)

Precīzu regulēšanu var veikt, regulējot skrūvi (49/1), lai paceltu vai nolaistu gliemežskrūvi un plāksni.

Darbības režīma svira (02/15) regulē skrūvi:

Attēlā (49) parādīta skrūves pozīcija "Packed Snow" (blīvs sniegs). Šajā pozīcijā nedaudz paceliet sniega frēzi.
■ Pozīcijā "Transport" (transports) ass ir fiksē-ta.
Darba režimā svirai jābūt iestatītai pozīcijā "Normal" (normāls).

9.6 Precīza kēžu sprieguma regulēšana [tikai modelim 760.4 TE LED] (50)

Kēžu spriegojumu var regulēt, pievelkot uz-griežņus (50/1) uz āka (50/2). lespējams regulēt katru kāpurkēdi atseviški.

10 PALĪDZĪBA TRAUCĒJUMU GADĪJUMĀ

ESIET PIESARDZIG! Traumu risks. Asas un rotējošas ierīces daļas var radīt traumas.

■ Veicot apkopes, kopšanas un remontdarbus, vienmēr lietojiet aizsargcimdus!
Izslēdziet dzinēju un pārliecinieties, ka tas ir apstājies!
■ Iznemiet aizdedzes sveces spraudni!

H NORĀDĪJUMS Ja rodas bojājumi, kas nav uzskaitīti šajā tabulā, vai bojājumi, kurus nevarat novērst patstāvīgi, lūdzam sazināties ar mūsu servisa centru.

Problēma Novēršana

Dzinēju nevar iedarbināt.	Uzpildiet benzīnu.
	Akseleratora sviru iestatiet uz palaidi.

Problēma Novēršana
	leslēdziet droseļvārstu, darbiniet uzsūknēšanu.
	Veiciet aizdedzes sveču apkopi.
Samazināta motora jauda.	Iztīriet izmetes kanālu/korpusu.
	Gliemežskrūvi un izmetes ratu atbrīvojiet no sniega un ledus.
	Samaziniet braukšanas ātrumu.
Gaitas piedziņa nedarbojas, kad nospiesta sajūga svira.	Pieregulējiet lokano trosi.
	Vērsieties klientu atbalsta dienesta servisā.
Gaitas piedziņu vairs nevar aptu-rēt (vairs neat-vienojas).	Apturiet dzinēju.Nemēģiniet remontēt!Vērsieties klientu atbal-sta dienesta servisā.
Ar nospiestu sa-jūga sviru gli-mežskrūve ne-darbojas.	Nogriezta cirpes tapa, no-mainiet.
	Pieregulējiet lokano trosi.
	Vērsieties klientu atbalsta dienesta servisā.
Gliemežskrūvi vairs nevar aptu-rēt (vairs neat-vienojas).	Apturiet dzinēju.Nemēģiniet remontēt!Vērsieties klientu atbal-sta dienesta servisā.
Ierīce neraksturī-gi spēcīgi vibrē.	Pārbaudiet gliemežskrūvi un izmetes ratu.
Ierīce ilevelk vie-nā pusē.	Pārbaudiet riepu spiedie-nu, pielāgojiet.
	Pārbaudiet, iestatiet vai no-mainiet slīdēšanas sliedes.

Rezerves daļas

Skatīt: www.al-ko.com

11 GLABĀŠANA

⚠️ BRĪDINĀJUMS! Ugunsgrēka un eksplozi-jas risks. Benzīna tvaiki ir ľoti viegli uzliesmojoši.

Neglabājiet ierīci atklātas liesmas vai karstu-ma avotu tuvumā.

Pēc katras tīrīšanas reizes rūpīgi notīriet ierīci un - ja uzstādīti - uzstādiet visus aizsardzības apval-kus. Uzglabājiet ierīci sausā, slēgtā un bērniem nepieejamā vietā.

Ja ierīci glabājat ilgāk, piemēram, pēc ziemas, ir jāveic šādi darbi, lai izvairītos no bojājumiem:

■ Iztukšojiet karburatoru:

ledarbiniet dzinēju.
Aizveriet degvielas krānu.
Pagaidiet, līdz dzinējs apstājas.

■ Laujiet dzinējam atdzist.
Glabājiet ierīci sausā un bērniem un nepiederošām personām nepieejamā vietā.
Iztukšojiet vai pilnībā uzpildiet benzīna tvertni.
Iznemiet dzinēja atslēgu.
Iznemiet aizdedzes sveces spraudni.

14 INFORMĀCIJA PAR ATBILSTĪBAS DEKLARĀCIJU

Ar šo mēs ar pilnu atbildību paziņojam, ka mūsu piegādātā produkta konstrukcija atbilst saskaņoto

12 UTILIZĀCIJA

Benzīnu un motorellu aizliegts izmest sadzīves atkritumos vai izliet kanalizācijā, tos ir jānodod atseviškā atkritumu savākšanas vai likvidēšanas vietā!

Pirms ierīces utilizācijas iztukšojiet degvielas tvertni un motorellas tvertni!
■ lerīce, tās iepakojums un piederumi ir izgata-voti no otrreiz pārstrādājamiem izejmateriā-liem un tādēl ir atbilstoši jāutilizē.

13 KLIENTU APKALPOŠANAS DIENESTS/SERVISS

Jautājumu gadījumā par garantiju, remontu vai rezerves daļām sazinieties ar tuvāko AL-KO servisa centru. Informāciju par tiem meklējiet šādā vietnē:

www.alko-garden.com/service-contacts

Vairāk informācijas par rezerves daļām varat skatīt:

www.alko-garden.com/spareparts

ES direktīvu prasībām, ES drošības standartiem un produkta specifiskiem standartiem. Atbilstības deklarācija ir daļa no lietošanas instrukcijas un ir pievienota ierīcei.

15 GARANTIJA

lespējamos materiāla vai ražošanas brākus iekārtā mēs novērsīsim atbilstoši likumā noteiktajam noil-guma terminam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties remontu vai jaunas preces piegādi. Noilguma terminš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierī-ce tika nopirkta.

Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja:

■ ievērojat šo lietošanas instrukciju
- ierīce tiek izmantota atbilstoši mērķim
■ tiek izmantotas oriğinālās rezerves daļas

Garantija zaudē savu spēku, ja:

■ tiek veikti patstāvīgi remontēšanas mēģinājumi
■ tiek veikta patvalīga pārbūve
- ierīce netiek lietota atbilstoši paredzētajam mērķim

Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā
dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti xxxxxx (x)
■ lekšdedzes motoriem (uz tiem attiecas attiecīgo motoru ražotāju garantijas noteikumi)

Garantijas periods sākas no ierīces pirmreizējās pārdošanas pirmās dienas. Noteicošais ir datums uz pirkuma čeka. Lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie sava tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī deklarācija neskar pircēja likumā noteiktās garantijas prasības pret pārdevēju.

TRADUCEREA MANUALULUI DE UTILIZARE ORIGINAL

Cuprins
