KASUTUSJUHEND SnowLine 700.4 E LED AL-KO

1 Selle kasutusjuhendi kohta 263

1.1 Tiitellehel olevad sümbolid.... 263
1.2 Sümbolite ja märksönade seletus..... 263

2 Toote kirjeldus.... 263

2.1 Otstarbekohane kasutamine.... 263
2.2 Võimalik prognoositav väärkasutamine.... 263
2.3 Ohutus- ja kaitseseadised 263
2.4 Tarnekomplekt.... 264
2.5 Sümbolid seadmel 264

2.5.1 Turvaindikaator.... 264

2.5.2 Tegevusmärgid.... 265

2.6 Toote ülevaade 700.4 E LED (01) ..... 265
2.7 Toote ülevaade 760.4 TE LED (02)... 266

3 Ohutusjuhised 266

3.1 Ohutusjuhised vastavalt standardi ISO 8437 A-lisale....267
3.2 Ohutusjuhised kasutamise kohta..... 268
3.3 Bensiini ja öli käitlemine.... 268

4 Seadme lahtipakkimine (03)...... 269

5 Monteerimine 269

5.1 Alumise pideme monteerimine (04, 05)....270
5.2 Juhtpaneeli monteerimine (06) ...... 270
5.3 Käivitustrosside paigaldamine ja sea-distamine söidu- ja tiguajami jaoks (07 - 12) 270
5.4 Käivitustrossi reguleerimine (13) ..... 270
5.5 Käivitustrossi seadistuse kontrollimi- ne (14) 270
5.6 Käiguvalikuhoova kangi paigaldami- ne (15, 16) 270
5.7 Lumeväljaviske painduva völli paigaldamine (17, 18).... 271
5.8 Ühendage kütte- ja valgustuspistik (19) 271
5.9 Lumeväljaviske paigaldamine (20 - 23).... 271
5.10 Kinnitage käivitustross väljaviskekla-pile (24).... 271

5.11 Käivitustrossi kinnitamine (25) ......271

6 Kasutuselevõtt ......271

6.1 Töövahendid ....271
6.2 Mootoriõli lisamine (26) 272
6.3 Bensiini tankimine (26)......272
6.4 Rehvirõhu kontrollimine [ainult 700.4 E LED] (27)....272
6.5 Ruumikõrguse reguleerimine (28 - 30) ....272
6.6 Kontrollige seadme nihkepolte (31, 48)....272
6.7 Mootori käivitamine (32–37)......272
6.8 Mootori seiskamine (38, 39)......273

7 Kasutamine....273

7.1 Koristusrežiimi käivitamine (40 - 42) ..273
7.2 Koristusrežiimi seiskamine (43) .....274
7.3 Sõidukikäigu vahetamine (42 - 44).....274
7.4 760.4 TE LED-i töörežiimi valimine ....274
7.5 Lumefreesi 760.4 TE LED-i juhtimine (45)....274
7.6 Eemaldage lumeväljaviskes tekkinud ummistused (43, 46) ......274

8 Remont 274
9 Hooldus 274

9.1 Hooldusplaan 275
9.2 Puidupuuri ôlitamine (47) ......275
9.3 Sõidu- ja tiguajami hooldus (09)......275
9.4 Nihkepoltide asendamine (31, 48) .....275
9.5 Kruvikonveieri körguse täppisreguleerimine [ainult 760.4 TE LED] (49) ..275
9.6 Ketipinge reguleerimine [ainult 760.4 TE LED] (50) .....275

10 Abi törgete korral 276
11 Hoiustamine....276
12 Jäätmekäitlus....277
13 Klienditeenindus/teenindus....277
14 Teave vastavusdeklaratsiooni kohta .....277
15 Garantii ....277

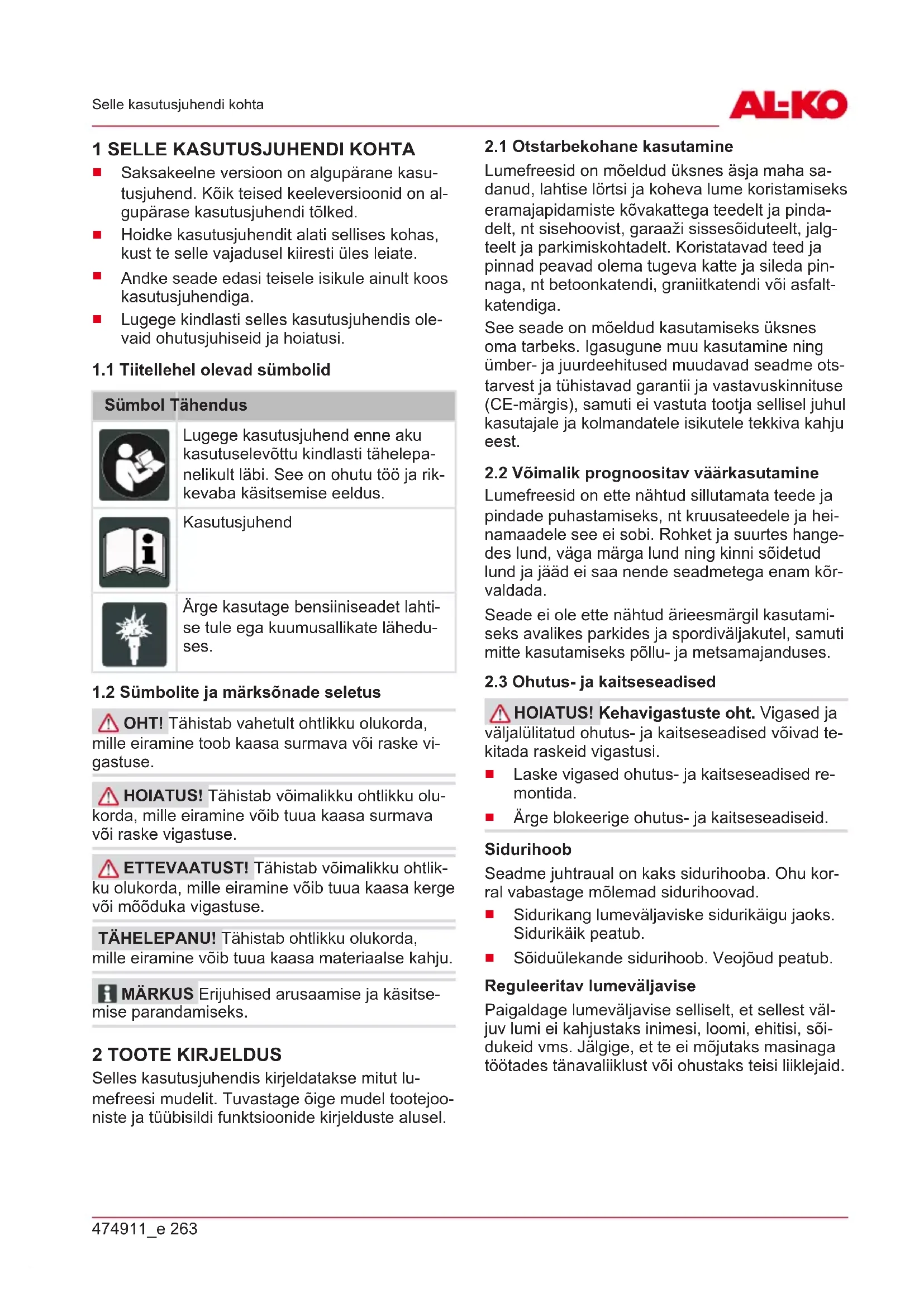

1 SELLE KASUTUSJUHENDI KOHTA

Saksakeelne versioon on algupärane kasutusjuhend. Köik teised keeleversioonid on algupärase kasutusjuhendi tõlked.
Hoidke kasutusjuhendit alati sellises kohas, kust te selle vajadusel kiiresti üles leiate.
Andke seade edasi teisele isikule ainult koos kasutusjuhendiga.
Lugege kindlasti selles kasutusjuhendis ole- vaid ohutusjuhiseid ja hoiatusi.

1.1 Tiitellehel olevad sümbolid

Sümbol Tähendus

Lugege kasutusjuhend enne aku kasutuselevõttu kindlasti tähelepanelikult läbi. See on ohutu töö ja rikkevaba käsitsemise eeldus.

Kasutusjuhend

Ärge kasutage bensiiniseadet lahti-se tule ega kuumusallikate lähedu-ses.

1.2 Sümbolite ja märksönade seletus

⚠️ OHT! Tähistab vahetult ohtlikku olukorda, mille eiramine toob kaasa surmava või raske vigastuse.

⚠ HOIATUS! Tähistab võimalikku ohtlikku olukorda, mille eiramine võib tuua kaasa surmava või raske vigastuse.

ETTEVAATUST! Tähistab võimalikku ohtlikku olukorda, mille eiramine võib tuua kaasa kerge või mõõduka vigastuse.

TÄHELEPANU! Tähistab ohtlikku olukorda, mille eiramine võib tuua kaasa materiaalse kahju.

i MÄRKUS Erijuhised arusaamise ja käsitse-mise parandamiseks.

2 TOOTE KIRJELDUS

Selles kasutusjuhendis kirjeldatakse mitut lumefreesi mudelit. Tuvastage õige mudel tootejooniste ja tüübisildi funktsioonide kirjelduste alusel.

2.1 Otstarbekohane kasutamine

Lumefreesid on mõeldud üksnes äsja maha sadanud, lahtise lörtsi ja koheva lume koristamiseks eramajapidamiste kõvakattega teedelt ja pindadelt, nt sisehoovist, garaaži sissesõiduteelt, jalgteelt ja parkimiskohtadelt. Koristatavad teed ja pinnad peavad olema tugeva katte ja sileda pinnaga, nt betoonkatendi, graniitkatendi või asfaltkatendiga.

See seade on möeldud kasutamiseks üksnes oma tarbeks. Igasugune muu kasutamine ning ümber- ja juurdeehitused muudavad seadme ots-tarvest ja tühistavad garantii ja vastavuskinnituse (CE-märgis), samuti ei vastuta tootja sellisel juhul kasutajale ja kolmandatele isikutele tekkiva kahju eest.

2.2 Võimalik prognoositav väärkasutamine

Lumefreesid on ette nähtud sillutamata teede ja pindade puhastamiseks, nt kruusateedele ja hei-namaadele see ei sobi. Rohket ja suurtes hangedes lund, väga märga lund ning kinni söidetud lund ja jääd ei saa nende seadmetega enam kör-valdada.

Seade ei ole ette nähtud ärieesmärgil kasutamiseks avalikes parkides ja spordiväljakutel, samuti mitte kasutamiseks põllu- ja metsamajanduses.

2.3 Ohutus- ja kaitseseadised

⚠ HOIATUS! Kehavigastuste oht. Vigased ja väljalülitatud ohutus- ja kaitseseadised võivad tekitada raskeid vigastusi.

Laske vigased ohutus- ja kaitseseadised remontida.
- Ärge blokeerige ohutus- ja kaitseseadiseid.

Sidurihoob

Seadme juhtraual on kaks sidurihooba. Ohu korral vabastage mölemad sidurihoovad.

Sidurikang lumeväljaviske sidurikäigu jaoks. Sidurikäik peatub.
Sõiduülekande sidurihoob. Veojõud peatub.

Reguleeritav lumeväljavise

Paigaldage lumeväljavise selliselt, et sellest väljuv lumi ei kahjustaks inimesi, loomi, ehitisi, söidukeid vms. Jälgige, et te ei möjutaks masinaga töötades tänavaliiklust või ohustaks teisi liiklejaid.

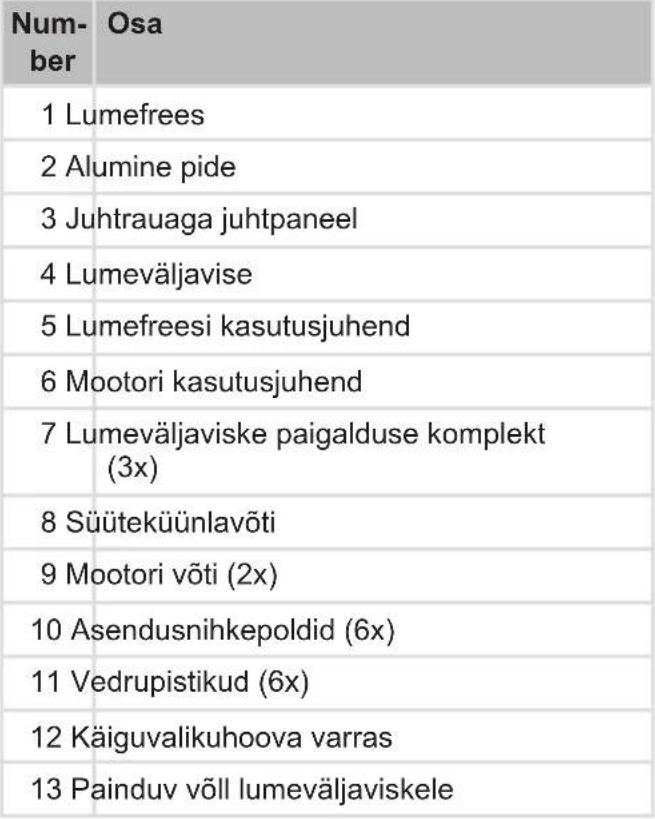

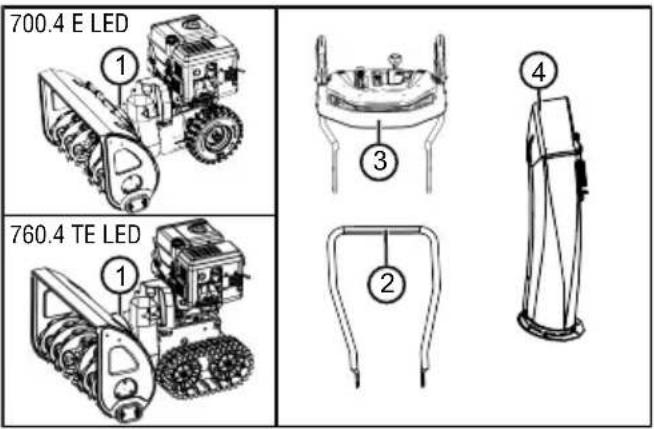

2.4 Tarnekomplekt

Tarnekomplekti kuuluvad siin loetletud osad. Kontrollige, kas köik osad on olemas:

2.5 Sümbolid seadmel

Tähelepanu! Olge käsitsemisel eriti ettevaatlik!

Lugege enne kasutuselevõttu kasutusjuhend läbi!

Tühjendusalast eemaldumine. Lu- me väljutamise oht.

Kandke kaitseprille ja kuulmiskaitset!

Ärge asetage käsi ega jalgu pöörlevatesse osadesse. Sissetömbamise oht!

Ärge künitage end lumeväljaviske suunas!

Ärge puudutage kruvikonveierit ega astuge sellesse sisse!

Seadme mootori väljalülitamine.

Enne hooldus- ja remonditöid tuleb süütevõti eemaldada.

Hoidke kõrvalised isikud ohupiirkonnast eemal!

Pöörlevad osad tühjendusalal! Sissetömbamise oht!

2.5.2 Tegevusmärgid

Sümbol Tähendus
ÖhuklappCLOSE / OPEN (SU-LETUD/AVATUD)
GaasAeglane/ Kiire
Mootori võtiSisse/ välja
Kütusekraan(OFF) VÄLJA(ON) SISSE
Süütelaengu pea
TiguajamKäivitamine/seiskami-ne
SõiduajamKäivitamine/seiskami-ne

Sümbol Tähendus
Pöörake lumefreesi vasakule/paremale
Lumeväljaviske regu-leerimine vändaga
Lumeväljaviskekõrgu-se reguleerimine hoo-vaga

2.6 Toote ülevaade 700.4 E LED (01)

Num-ber	Osa
1	Soojendusega käepidemed
2	Sidurihoob tiguajami jaoks
3	Sõiduülekande sidurihoob
4	Käsivänt väljaheitesuuna reguleerimi-seks
5	Väljaviskekörguse reguleerimise kang
6	Käiguvalikuhoob,6 edasikäiku ja 2 tagasikäiku
7	Lüliti käetoe soojendamiseks
8	Asendusnihkepoldid (2x)
9	Valgustus
10	Kütusekork
11	Õlipaagi kork
12	Lumeväljaviske suunaja väljaviskekörguse reguleerimiseks
13	Sekkumiskaitsega lumeväljavise
14	Sahk

Num- ber

Osa

15 Puhastustööriist (kinnitatud sahale)
16 Viskeratas
17 Kruvikonveier
18 Puhastusplaat
19 Reguleeritava körgusega liugurid
20 Süüteküunlapistik

2.7 Toote ülevaade 760.4 TE LED (02)

Number

Osa

1 Soojendusega käepidemed
2 Sidurihoob tiguajami jaoks
3 Sõiduülekande sidurihoob
4 Käsivänt väljaheitesuuna reguleerimiseks
5 Väljaviskekörguse reguleerimise kang
6 Käiguvalikuhoob, 6 edasikäiku ja 2 tagasikäiku
7 Lüliti käetoe soojendamiseks
8 Asendusnihkepoldid (2x)
9 Roomiku juhtimise kallutushoob (paremale-vasakule)
10 Valgustus
11 Kütusekork
12 Õlipaagi kork
13 Lumeväljaviske suunaja väljaviskekõrguse reguleerimiseks
14 Sekkumiskaitsega lumeväljavise

15 Töörežiimihoob:

„Transport“
■ „Normal“ (Tavaline)
■ „Packed Snow“ (Paks lumi)

16 Sahk

17 Puhastustööriist (kinnitatud sahale)

18 Viskeratas

19 Kruvikonveier

Num- ber

Osa

20 Puhastusplaat

21 Reguleeritava körgusega liugurid

22 Süüteküunlapistik

3 OHUTUSJUHISED

⚠️ OHT! Ohutusjuhiste eiramine võib olla eluohtlik või põhjustada üliraskeid kehavigastusi. Ohutus- ja kasutusjuhiste eiramine võib kaasa tuua ülirasked kehavigastused või põhjustada koguni surma.

Tutvuge enne seadme kasutamist köigi selles ja muudes viidatavates kasutusjuhendites olevate ohutus- ja kasutusjuhistega.
Hoidke köik kaasasolevad dokumendid edaspidiseks kasutamiseks alles.

⚠ HOIATUS! Tule- ja plahvatusoht. Kütuse lekkimisel tekib plahvatusohtlik bensiini-/öhuse-gu. Kergesti süttimine, plahvatus ja tulekahju või-vad kütuse ebaõigel käitlemisel põhjustada ras-keid vigastusi ja koguni surma.

• Ärge käitage mootorit kunagi lahtise leegi või kuumusallikate läheduses.
• Ärge kunagi kasutage mootorit kunagi tu-leohtlikus keskkonnas.

HOIATUS! Vigase seadme kasutamisest tingitud vigastusoht. Mitteasjakohased hool-dustööd võivad kaasa tuua raskeid vigastusi ja seadme kahjustuse.

Töötage seadmega ainult siis, kui see pole defektne ega kahjustunud ja kui sellel ei ole puuduvaid või lahtiseid osasid.

⚠ HOIATUS! Pöörlevad seadmeosad on ohtlikud! Käte asetamine pöörlevatesse osadesse tekitab raskeid kehavigastusi!

- Ärge kunagi kūünitage end pöörleva kruvi-konveieri suunas!

HOIATUS! Kehavigastuste oht. Vigased ja väljalülitatud ohutus- ja kaitseseadised võivad tekitada raskeid vigastusi.

Laske vigased ohutus- ja kaitseseadised remontida.
- Ärge blokeerige ohutus- ja kaitseseadiseid.

3.1 Ohutusjuhised vastavalt standardi ISO 8437 A-lisale

Eelteadmised

1. Lugege kasutus- ja hooldusjuhised hoolikalt läbi. Tutvuge juhtseadmete ja seadme õige kasutamisega. Omandage valmisolek ja teadmised, kuidas seade kiiresti peatada ning juhtseadmed välja lülitada.
2. Mitte mingil juhul ärge lubage lastel seadet kasutada. Mitte mingil juhul ei tohi seadet kasutada ka täiskasvanud, kes pole vastavat koolitust läbinud.
3. Ärge lubage seadme tööpiirkonda körvalisi inimesi, eriti lapsi ja samuti ärge lubage sinna loomi.
4. Libisemise ja kukkumise vältimiseks olge seadmega tagurpidi töötades eriti ettevaatlik.

Ettevalmistus

1. Kontrollige hoolikalt seadme kasutamise piirkonda ning eemaldage köik jalamatid, kelgud, lauad, kaablid ja muud esemed.
2. Enne mootori käivitamist vabastage see täie- likult ja lülitage neutraalasendisse.

3. Ärge kasutage seadet ilma sobiva talveriietu- seta. Kandke saapaid, mis aitaksid kindlalt seista libedal pinnal.

4. Olge bensiini käsitsemisel väga ettevaatlik, see on väga tuleohtlik.

■ Kasutage spetsiaalset selleks ette nähtud bensiinikanistrit.
- Ärge kunagi tankige mootorit, kui see töötab või on kuum.
Täitke bensiinimahuti ainult värskes öhus äärmise ettevaatusega. Ärge kunagi käitage mootorit suletud ruumides.
■ Sulgege paagi kork tihedalt ja eemaldage mahavoolanud bensiin.

1. Kõikide seadmete puhul, millel on elektriline ajam või süüde, on kohustuslik kasutada maandatud pistikukaitsepesa.

2. Reguleerige kogumisseadme körgus sobivaks, kui töötate liiva- või kruusapiirkondadel.

3. Ärge püüdke seadet muuta ajal, kui mootor töötab (va. juhtudel, kui tootja on seda otse-selt soovitanud).

4. Laske mootoril ja seadmel enne seadmega lume koristamist välisele õhutemperatuurile jahtuda.

5. Mistahes mootoriga seadmega töötamine vöib pöhjustada osakeste sattumise silma.

Seetõttu kandke seadme töötamise, selle reguleerimise ja parandumise ajal alati kaitseprille.

1. Kandke kõrvakaitsmeid, et vältida kuulmiskahjustust.

Kasutamine

1. Ärge asetage käsi või jalgu seadme teisaldatavate osade lähedusse või nende alla. Hoidke end alati lumepuhuri heiteavast eemale.
2. Kruusakattega söiduteede või tänavate ületamisel seadet kasutades olge eriti ettevaatlik. Olge eriti tähelepanelik varjatud takistuste suhtes ning mistahes liikluses.
3. Võörkehaga kokkupuutumisel lülitage mootor välja, eemaldage süütekaabel, kontrollige lumefreesi hoolikalt kahjustuste suhtes ja parandage need vajadusel enne lumefreesi uuesti käivitamist ja selle kasutamist.
4. Kui seade vibreerib ebatavaliselt, lülitage mootor välja ja selgitage kohe välja põhjus. Seadme vibreerimine tähendab, et sellel on mingi probleem.
5. Lülitage mootor alati välja, kui katkestate töö enne kollektori/ ajami korpuse või väljalas- kekruvi puhastamist ja remonditöid, seadistu- si ja kontrolle.
6. Kui Te puhastate, parandate või kontrollite seadet, veenduge, et Koguja/ veoratas ja kõik teisaldatavad osad on liikumatud. Ee-maldage süütekaabel ja hoidke juhet süüte-küünlast kaugemal, et vältida juhuslikku süttimist. Elektrimootoritel tömmake toitepistikut.
7. Ärge kasutage mootorit siseruumides, kui käivitate seda või liigutate puhurit hoonesse sisse ja sealt välja. Seejuures avage uksed, sest heitgaasid on ohtlikud tervisele.
8. Ärge jätke seadet rippuma öhku. Olge eriti ettevaatlik, kui liigute seadmega mäest allapoo-le suunas. Ärge püüdke seadmega järsku-dest nõlvadest liikuda.
9. Ärge kunagi kasutage lumefreesi ilma sobivate porikaitsmete, kaitseplaatideta või muude kaitseseadmeteta.
10. Ärge kasutage lumefreesi klaaskorpuste, sõidukite, valgusšahtide, kaldus maastiku vms läheduses ilma väljaviskesuunda vastavalt seadistamata. Hoidke lapsed ja koduloomad kaugemal.

11. Masinat ei tohi üle koormata, püüdes liiga kiiresti lund koristada.

12. Ärge kunagi kasutage masinat libedal pinnal suure veokiiruse korral. Olge ettevaatlik ta-gurpidi söites.

13. Ärge hoidke seadmega söites kunagi puhuri väljalaskeava masina kõrval seisvate inimeste suunas ja lubage kellelgi astuda puhuri ette.
14. Kui lumefreesi transporditakse või kui seda ei kasutata, lülitage koguja/veoratta energiavarustus välja.
15. Kasutage ainult lumefreesi poolt heakskiide-tud tarvikuid, nt kaalupommid, kaalud, korpus jne.
16. Ärge kunagi kasutage lumefreesi halva nähtavuse või valgustuse korral. Jälgige, et teie asend oleks stabiilne ning et hoiaksite pidemeid alati tugevalt käes. Kasutage ainult seadme töötamisel, mitte kunagi selle peatumisel.

Hooldus ja hoiustamine

⚠ HOIATUS! Ummistunud väljaviskekanali puhastamisel on raskete käevigastuste oht!

Pöörleva tööratta puudutamine väljaviskekanalis vöib kaasa tuua rasked käevigastused. Need on sagedasemad lumefreesiga tekkivad vigastused. Väljaviskekanali puhastamine:

Lülitage lumefrees välja!
■ Oodake umbes 10 sekundit, kuni tööratas jääb seisma.
■ Kasutage väljaviskekanali puhastamiseks alati sobivat tööriista.
- Ärge puhastage väljaviskekanalit kunagi kä-tega!

1. Kontrollige korrapäraselt, et kaitsmed, nuga-de kruvid, mootori kinnituskruvid jne on kind-lalt kinnitatud ja seadme töö on tagatud.
2. Ärge kunagi hoidke masinat hoones, kus on süüteallikaid, nt kuumaveeseadmeid, elektrilisi ventilaatorküttekehi, trummelkuivateid jne, kui paagis on bensiini. Enne seadme hoiustamist laske mootoril maha jahtuda.
3. Lumefreesi pikaajalisel hoiustamisel järgige alati kasutusjuhendis toodud juhiseid.
4. Jätke seadmele köik ohutuseks ja kasutuseks möeldud sildid või vajadusel vahetage need välja.
5. Pärast lume puhastamist laske masinal veel mõni minut töötada, et vältida koguja/ajami-ratta külmumist.

3.2 Ohutusjuhised kasutamise kohta

Kasutage seadet ainult nende tööde jaoks, mille jaoks see on ette nähtud. Mitteotstarbekohane kasutamine vöib pöhjustada vigastusi ja tekitada materiaalset kahju.
Ärge kasutage seadet kunagi kulunud või vigaste osadega. Vahetage vigased osad alati tootja originaalosade vastu. Seadme kasutamisel kulunud või vigaste osadega kaotate õiguse esitada tootjale garantiinõudeid.
Lülitage mootor välja, oodake seadme seiskumiseni ja tömmake süüteküünal välja:
Seadmest eemaldumisel
Puhastus- ja hooldustöödel
Kõigil reguleerimistöödel
Pärast rikete ilmnemist
Enne blokeeringute kõrvaldamist
Enne ummistuste kõrvaldamist
Pärast võõrkehadega kokkupuutumist
Seadmerikete ja ebatavaliste vibratsioonide korral

Seadet ei tohi kasutada alkoholi, narkootikumide või ravimite mõju all.

Selleks et kaitsta pea- ja jäsemevigastusi ning kuulmiskahjustusi, tuleb kanda nõuete-kohast riietust ja kaitsevarustust.

Riietus peab olema sobiv (keha ligi hoidev) ega tohi liigutusi takistada. Ärge kunagi kandke avaraid riideid ega aksessuaare, mis võivad seadmesse kinni jääda, näiteks sallid.

Isikukaitsevahendite osad:

Körvaklapid ja kaitseprillid
■ Kindlad ja libisemist takistavad saapad
Kaitsekindad

Hoidke jalad, käed ja muud kehaosad ning röivad jooksvatest puhastuslabadest, kon- veierikruvidest ja viskamisrattast eemal.

Järgige riigis kehtivaid tööajanõudeid.

- Ärge jätke töökorras seadet ilma järelevalveta.

- Ärge kunagi puhastage seadmega lund katustel.

3.3 Bensiini ja öli käitlemine

Plahvatus- ja tuleoht: Bensiini- ja õhusegu lekkimise korral tekib plahvatusohtlik atmosfäär. Kergesti süttimine, plahvatus ja tulekahju võivad kütuse ebaõigel käitlemisel põhjustada raskeid vigastusi ja

koguni surma. Pidage kinni järgmistest nõue- test:

• Ärge suitsetage bensiini käitlemisel.
  Käidelge bensiini ainult vabas öhus ning kindlasti mitte suletud ruumides.
  Järgige kindlasti alljärgnevalt toodud käitumisreegleid.

■ Transportige ja hoidke bensiini ja öli ainult selleks lubatud anumates. Veenduge, et lastel ei oleks juurdepääsu ladustatavale bensii-nile ja ölile.
Pinnase saastumise vältimiseks (keskkonna-kaitse) veenduge, et tankimisel ei satuks bensiini ega öli pinnasesse. Kasutage tanki-miseks lehtrit.
Ärge kunagi tankige seadet suletud ruumides. Põrandale võib koguneda bensiiniaur, mille tulemusel võib tekkida kergesti süttimine või koguni plahvatus.
Pühkige maha loksunud bensiin kohe seadmelt ja pinnaselt ära. Laske riidelappidel, millega bensiini pühkisite, enne kõrvaldamist hästi õhutatud kohas kuivada. Vastasel juhul võib tekkida ootamatu isesüttimine.
Kui bensiin on maha loksunud, tekivad bensiinaurud. Seetõttu ärge käivitage mootorit samas kohas, vaid vähemalt 3 m kaugemal.
Vältige mineraalõlitoodete sattumist nahale. Ärge hingake bensiiniaure sisse. Kandke tan-kimise ajal alati kaitsekindaid. Vahetage ja puhastage kaitseriietust regulaarselt.
Jälgige, et riided ei satuks bensiiniga kokku-puutesse. Kui bensiin satub riietele, vahetage riided kohe.
- Ärge kunagi avage kütusepaagi korki, kui mootor töötab või on kuum.
- Ärge tankige seadet kunagi töötava või kuu-ma mootoriga.
- Ärge kunagi täitke paaki üle (bensiin paisub).
■ Sulgege kütusekork alati kindlalt.
Vahetage kahjustunud paak või paagi kork välja.
- Ärge kunagi sööge, jooge ega suitsetage bensiini või õli lisamisel.
■ Kui bensiini on välja voolanud:

- Ärge käivitage mootorit.

Vältige süütekatseid.

Koguge väljavoolanud bensiin öli absorbendiga või lapiga kokku ja suunake nõuetekohaselt jäätmekäitlusesse.

Puhastage seade.
■ Kui mootoriõli on välja voolanud:
- Ärge käivitage mootorit.
Koguge väljavoolanud mootoriöli öli absorbendiga vöi lapiga kokku ja suunake nõuetekohaselt jäätmekäitlusesse.
Puhastage seade.

4 SEADME LAHTIPAKKIMINE (03)

⚠ HOIATUS! Ümberkukkuv seade põhjustab muljumisohtu! Seade on raske! Ümbermineku korral võivad kehaosad muljuda ning inimesed raskelt viga saada.

Seadme lahtipakkimiseks on vaja vähemalt kaht inimest!
Vältige seadme ümberminekut!

Seade koos köigi tarvikutega tarnitakse pappkas- tis. Kast asub euroalusel.

1. Asetage kast tasasele pinnale.
2. Eemaldage pakendilindid.
3. Avage kast pealtpoolt (03/a).
4. Eemaldage pakkematerjal.
5. Võtke ettevaatlikult välja lahtised osad, pisi-detailidega kott ja kasutusjuhendid.
6. Lõigake kasti tagasein (st seal, kus asub mootor) noaga ettevaatlikult lahti, et seade kahjustada ei saaks.
7. Pöörake kasti tagasein lahti (03/b).
8. Võtke ettevaatlikult välja ülejäänud lahtised osad ning muu pakkematerjal.
9. Veeretage lumefrees tagurpidi, st mootoriga eespool kastist välja (03/c).

5 MONTEERIMINE

⚠ HOIATUS! Mittetäielik monteerimine on ohtlik! Mittetäielikult monteeritud seadme käitamine vöib pöhjustada raskeid vigastusi.

■ Kasutage seadet ainult siis, kui sukelpump on täielikult sukeldatud!
Enne sisselülitamist kontrollige köigi kaitse-seadiste olemasolu ja toimimist!

Vajalik tööriist

Num- Tööriist ber

1 Kahvel- ja muttervõtmed SW 10 (x2)

2 Kahvel- ja muttervõtmed SW 13

Number	Tööriist
3	Kuuskantvõti 5 mm
4	Kombineeritud või nõeltega näpitstangid
5	Kruvikeerajaga
6	Õlipihusti
7	Ainult 700.4 E LED: Rehviõhupump ma-nomeetriga (KFZ- ventiil)

5.1 Alumise pideme monteerimine (04, 05)

Paigaldage alumine pide vasakule ja paremale lumefreesile.

1. Keerake kruvid (04/1) välja.
2. Pange alumine pide (05/1) kohale.
3. Asetage kruvid (05/2) läbi alumise pideme ja keerake kinni.

5.2 Juhtpaneeli monteerimine (06)

1. Hoidke ülemist pidet (06/1) koos juhtpaneeli-ga alumisel pidemel (06/2).
2. Keerake 2 kruvi (06/3) läbi ülemise ja alumise pideme ning keerake kahe alusseibi (06/4) ja mutriga (06/5) kinni.

5.3 Käivitustrosside paigaldamine ja seadistamine söidu- ja tiguajami jaoks (07 - 12)

1. Asetage söiduajami (07/2) käivitustross (07/1) parempoolse hoova alumisse avasse (07/3).

2. Asetage tiguajami (08/2) käivitustross (08/1) vasaku hoova ülemisse avasse (08/3).

3. Reguleerige käivitustrosse alljärgnevalt:

Vibukaabli reguleeritav osa (09/1) pööratakse noole suunas (09/a), kuni vibukaa-bel ei ole enam vajunud (kergelt kaardus). Kaabli keeramise ajal kinnitage see, et see ei oleks väändunud.
■ Pingutage lukustusmutter (09/2) (09/b).

1. Fikseerige käivitustrossid (10/1) klambritega (10/2) pideme vasakule ja paremale küljele.

2. Pingutage käivitustross:

■ keerake lukustusmutrid (11/1, 12/1) lödvemaks.
■ Keerake keermestatud osa (11/2, 12/2) üles, kuni käivitustross on pinge all.
Käivitustrossi fikseerimiseks keerake lukustusmutreid vastu juhikut (11/3, 12/3).

1. Käivitustrossi kaitsmiseks korrosiooni eest tömmake kummikaitse (11/4, 12/4) kuni lukustusmutrini alla (11/a, 12/a).

5.4 Käivitustrossi reguleerimine (13)

Peenhäälestuseks kasutatakse seadekruvi.

1. Keerake seadekruvil olev lukustusmutter (13/2) lahti (13/a).
2. Käivitustrossi teekonna pikendamiseks või lühendamiseks keerake seadekruvi (13/3) (13/b). Jälgige, et käivitustross oleks kergelt pinge all ja et selles ei oleks lötku.
3. Keerake lukustusmutter (13/2) uuesti kinni (13/a).

5.5 Käivitustrossi seadistuse kontrollimine (14)

Sõiduajami käivitustross venib aja jooksul pikemaks. Kui töötava mootoriga ei saa enam sõiduajamit sisse lülitada, on käivitustross liiga pikaks muutunud ja seda tuleb pingutada.

1. Lülitage seade välja (vt Peatükk 6.8 "Mootori seiskamine (38, 39)", lehekülg 273).
2. Seadistage käivitustross uuesti (vt Peatükk 5.3 "Käivitustrosside paigaldamine ja seadistamine söidu- ja tiguajami jaoks (07 - 12)", lehekülg 270).

Käivitustrossi seadistuse kontrollimine:

1. Käivitage mootor (vt Peatükk 6.7 "Mootori käivitamine (32–37)", lehekülg 272).
2. Pange käik sisse (vt Peatükk 7.1 "Koristusrežiimi käivitamine (40 - 42)", lehekülg 273).
3. Vajutage söiduajami parem käepide (14/1) aeglaselt alla (14/a), kuni on tunda kerget takistust. Siduri survepunkt on välja selgitatud.
4. Kui söiduajamit ei lülitata sisse: Korrake eelmisi samme.
5. Kui käivitustrossi ei saa seadistada: Pöörduge tootja teenindusse.

5.6 Käiguvalikuhoova kangi paigaldamine (15, 16)

1. Kinnitage varras (15/1) allpool käigulülituse hoidikusse (16/2).
2. Kinnitage varras üleval käiguvalikuhooval (16/3) hoidikusse.
3. Kinnitage varras all ja üleval alusseibiga ja vedrupistikutega.

5.7 Lumeväljaviske painduva völli paigaldamine (17, 18)

1. Lumeväljaviskel:

Asetage painduva völli (17/2) ühe otsa tapp (17/1) kuni piirajani kruvi (17/3) sisse (17/a).
■ Keerake rihvelmutter (17/4) käega kinni.

2. Juhtpaneeli all:

Asetage painduva võlli (18/1) teise otsa tapp kuni piirajani all vända (18/2) sisse (18/a).
■ Keerake rihvelmutter (18/3) käega kinni.

5.8 Ühendage kütte- ja valgustuspistik (19)

1. Pange kütte ja valgustuse pistikuosad (19/1) kokku.
2. Kindlustage pistikühendus.

5.9 Lumeväljaviske paigaldamine (20 - 23)

1. Ölitage lumeväljaviske libisevat pinda (20/1)pihustusõliga (võib kasutada ka määret).
2. Asetage plastrõngas (20/2) lumeväljaviske liugpinnale (20/a) ning õlitage kergelt pihustusõliga (võib kasutada ka määret).
3. Pange lumeväljavise (21/1) peale (21/a, 22/a).
4. Pange kinnistuskruvid (22/2) seestpoolt läbi sakkide ning läbi lumeväljaviske.
5. Keerake lumeväljavise isekinnituvate mutrite-ga (22/3) kinni.
6. Asetage kinnituskruvid (23/1) läbi suure juhtplaadi (23/2) ja asetage peale kaks väikest juhtplaati (23/3). Märkus: Väikesed juhtplaadid peavad olema üleval suure juhtplaadi peal.
7. Asetage juhtplaadid koos kinnituskruvidega altpoolt lumeväljaviskesse.
8. Sisestage alusseibid (23/4) kruvidele.
9. Keerake isekinnituvad mutrid (23/5) tugevalt kinni.

5.10 Kinnitage käivitustross väljaviskeklapile (24)

See käivitustross liigutab lumeväljaviske väljaviskeklappi ning sellega saab reguleerida väljaviskekõrgust.

1. Riputage käivitustross juhikutesse (24/1, 24/2). Välisele käivitustrossile tuleb lisada kummikaitse.

2. Keerake lukustusmutter (24/3, 24/4) tugevalt vastu juhikut, kuni käivitustross on pinge all.

3. Kontrollige väljaviskekörguse reguleerimise hoovaga käivitustrossi pikkust:

Viige hoob kuni eesmise piirajani. Väljaviskeklapp peab liikuma täielikult alla.

■ Viige hoob kuni tagumise piirajani. Väljaviskeklapp peab liikuma täielikult üles.

Vajaduse korral muutke käivitustrossi pik-kust.

5.11 Käivitustrossi kinnitamine (25)

1. Kinnitage käivitustross (25/1) mootori all olevasse hoidikusse (25/2).

6 KASUTUSELEVÖTT

⚠ HOIATUS! Vigase seadme kasutamisest tingitud vigastusoht. Mitteasjakohased hool-dustööd võivad kaasa tuua raskeid vigastusi ja seadme kahjustuse.

Töötage seadmega ainult siis, kui see pole defektne ega kahjustunud ja kui sellel ei ole puuduvaid või lahtiseid osasid.

i MÄRKUS Enne kasutuselevõttu tuleb alati teha visuaalne kontroll. Mootorit ei tohi kasutada lahtise, kahjustunud või kulunud käitusmehhanismi ja/või kinnituselementidega.

6.1 Töövahendid

⚠️ OHT! Plahvatus- ja tuleoht. Bensiini- ja öhusegu lekkimise korral tekib plahvatusohtlik atmosfäär. Kergesti süttimine, plahvatus ja tulekah- ju vöivad kütuse ebaöigel käitlemisel pöhjustada raskeid vigastusi ja koguni surma.

• Ärge suitsetage bensiini käitlemisel.
  Käidelge bensiini ainult vabas õhus ning kindlasti mitte suletud ruumides.

⚠️ OHT! Eluoht mürgistuse töttu. Mootori heitgaasid sisalavad süsinikmonoksiidi, mis vöib inimese tappa möne minutiga.

• Ärge kunagi käitage mootorit suletud ruumides, vaid ainult vabas öhus.
• Ärge hingake mootori heitgaase sisse.
  Kui teil tekib kasutamise ajal halb enesetunne, peapööritus või nõrkus, lülitage mootor välja. Pöörduge kohe arsti poole.

i MÄRKUS Körvaldage vana mootoriöli kesk- konnasäästlikult! Soovitame anda vana öli suletud anumas taastöötluskeskusesse või klienditeeninduspunkti. Vana öli ei tohi:

visata olmeprügi hulka;
- valada kanalisatsiooni või äravoolu;
valada maha.

MÄRKUS Järgige lumepuhuri mootori kasutusjuhendit!

Enne seadme kasutuselevõtmist täitke puhuri paak mootoriõliga.

Andmed bensiini ja mootoriöli kohta: vt tehnilisi andmeid.

6.2 Mootoriōli lisamine (26)

1. Keerake ölikork (26/1) maha, asetage puhtale pinnale.
2. Kallake öli lehtri abil paaki.
3. Kontrollige täitetaset.
4. Sulgege õlipaagi ava korralikult ja puhastage. Õlitaseme õigeks kontrollimiseks järgige mootori juhiseid.

6.3 Bensiini tankimine (26)

1. Keerake paagi kork (26/2) maha, asetage puhtale pinnale.
2. Kallake bensiin lehtri abil paaki.
3. Sulgege paagi ava korralikult ja puhastage.

6.4 Rehvirõhu kontrollimine [ainult 700.4 E LED] (27)

1. Kontrollige rehvirõhku vähemalt iga kolme kuu tagant, eriti enne esimest kasutuselevõttu talvel ja töötamise ajal.
   Maksimaalne lubatud rehvirõhk seisab rehvidel (27/1).
   Märkus: Märkus: 1 bar = u 14,5 psi

2. Rehvid paisuvad rehviõhupumba abil ühtlaselt.

6.5 Ruumikõrguse reguleerimine (28 - 30)

ETTEVAATUST! Kehavigastuste oht. Löikevigastuste oht käte asetamisel pöörlevasse tigukonveieri.

Reguleerige lõikekõrgust ainult väljalülitatud mootori ja seisva tigukonveieriga.

Reguleerige harjakõrgus selliselt, et sinna ei satuks kruusa ega muid võõrkehi. Ettevaatust suur-te ebatasasustega pinnasel, kaevukatete ja mu-nakivikattega.

1. Liigutage seadet tasase aluspinna reguleerimiseks.
2. Keerake liuguri (28/2) kinnituskruvid (28/1) kaitsekattest (28/3) paremal ja vasakul lahti.
3. Puhastusplaadi (29/1) tõstmiseks soovitud kõrgusele lükake liugur üles või alla (28/a).
4. Keerake liugurite kinnituskruvid kinni.
5. Veenduge, et mölemad liugurid asuksid all vördsel kaugusel, et puhastusplaat kulgeks paralleelselt maapinnaga (29/a).

Liugur kulunud (30)

Kui liugurite lihvimisserv (30/1) on läbi lihvitud, pöörale seda teise poole kasutamiseks 180°.

1. Keerake mutrid (30/2) koos alusseibidega lahti.
2. Eemaldage metallplaat (30/3).
3. Pöörake liugurit 180°(30/a).
4. Asetage peale alusseibid ja keerake mutrid kinni.
   Märkus: Jälgige, et kinnituskruvid (30/4) ei läheks vahetusse, sest need on eri pikkusega.

6.6 Kontrollige seadme nihkepolte (31, 48)

TÄHELEPANU! Seadme kahjustuste oht.

Külmunud seadme käik vöib kiilrihma kahjustada.

Kontrollige enne mootori käivitamist, kas seadme käik on külmunud.
Seadme käigu sulatamiseks asetage seade öigesse kohta.

1. Enne iga käivitust kontrollige, kas nihkepoldid (31/1, 48/2) on terved.

Vahetage lagunenud nihkepoldid originaalvaruosade vastu (vt Peatükk 9.4 "Nihkepoltide asendamine (31, 48)", lehekülg 275). Kui kasutate selleks mitte lubatud asendusosasid, võite seadet tõsiselt kahjustada!

Kaks asendusnihkepolti (01/8) asuvad juhtpaneelil.

1. Kontrollige seadme kõiki juhtelemente, turvaseadmeid, mutreid, kruvisid ja polte, et need oleks kõik olemas, kindlalt kinnitatud ja terved.

6.7 Mootori käivitamine (32–37)

Valgustus lülitub mootori käivitamisel automaatselt sisse ja kustub mootori seiskumisel.

OHT! Eluoht mürgistuse töttu. Mootori

heitgaasid sisalavad süsinikmonoksiidi, mis võib inimese tappa mõne minutiga.

• Ärge kunagi käitage mootorit suletud ruumides, vaid ainult vabas öhus.
• Ärge hingake mootori heitgaase sisse.
  Kui teil tekib kasutamise ajal halb enesetunne, peapööritus või nõrkus, lülitage mootor välja. Pöörduge kohe arsti poole.

TÄHELEPANU! Seadme kahjustuste oht.

Külmunud seadme käik vöib kiilrihma kahjustada.

■ Kontrollige enne mootori käivitamist, kas seadme käik on külmunud.
Seadme käigu sulatamiseks asetage seade öigesse kohta.

Käivitusprotsess (32 - 34)

1. Kontrollige öli- ja kütuse taset.
2. Avage kütusekraan (32/1, 32/a).
3. Kontrollige, kas sõidu- ja tiguajam on lahutatud. Siduri mõlemad hoovad peavad olema vertikaalselt.
4. Seadke õhuklapp (32/2) asendisse CLOSE (SULETUD) (32/b).
5. Vajutage süütelaengu nuppu (33/1) kolm korda umbes 2 sekundiliste intervallidega. Temperatuuril alla 10 °C vajutage süütelaengu nuppu 5 korda.
6. Seadke gaasihoob (34/1) asendisse KIIRE (34/2, jänes) (34/a).
7. Sisestage mootorivõti (35/1) (35/a).

Mootori käivitamine (36)

1. Tõmmake käivitustrossi (36/1) veidi (36/a), kuni tunnete vastupanu, seejärel tõmmake tross kiiresti välja ja laske seejärel aeglaselt tagasi kerida.

230 V käivitusprotsess (37)

1. (37/a)

HOIATUS! Pöörlevad seadmeosad on

ohtlikud! Käte asetamine pöörlevatesse osadesse tekitab raskeid kehavigastusi!

- Ärge kunagi kūünitage end pöörleva kruvi-konveieri suunas!

1. Seadke gaasihoob (38/1) asendisse AEGLA-NE (38/2, kilpkonn) (38/a).
2. Külmumise vältimiseks laske kruvikonveieril ja viskerattal edasi töötada, kuni need on suurimal võimalikul määral lumevabad. Kiilrihmad võivad juba käivitamisel kahjustunud olla.
3. Eemaldage mootorivõti (39/1, 39/a).
4. Mootori väljalülitamine.
5. Keerake kütusekraan (39/2) asendisse OFF (SULETUD) (39/b).

7 KASUTAMINE

7.1 Koristusrežiimi käivitamine (40 - 42)

HOIATUS! Pöörlevad seadmeosad on

ohtlikud! Käte asetamine pöörlevatesse osadesse tekitab raskeid kehavigastusi!

- Ärge kunagi kühünitage end pöörleva kruvi-konveieri suunas!

HOIATUS! Väljapaiskuvad esemed! Välja-

paiskuvad esemed võivad põhjustada vigastus- ohtu ja materiaalse kahju ohtu!

- Ärge suunake väljaviskekanalit inimeste, loomade, akende, autode ega uste poole.

1. Tehke kasutuselevõtt.
2. Kontrollige lumeväljaviske asendit ja seadistage väljaviske suund käsivändaga (40/1).
3. Väljalaskeava kõrguse (40/2) reguleerimine.
4. Käivitage mootor (vt Peatükk 6.7 "Mootori käivitamine (32–37)", lehekülg 272).
5. Lülitage ajam sisse (41/3):

1–6 on edasikäigud, kusjuures 1 on köige aeglasem ja 6 köige kiirem.
R1 ja R2 on tagasikäigud, kusjuures R1 on köige aeglasem ja R2 on köige kiirem.

1. Sidurihoob (41/4) ajamile (41/a) vajutami-seks.
2. Vajutage sõiduülekande jaoks (42/5) siduri-kangi (42/a).

Külmumise vältimiseks laske kruvikonveieril ja viskerattal edasi töötada, kuni need on suures osas lumevabad. Külmunud kruvikonveier kah-justab kiilrihma.

Lumefrees jääb seisma, kruvikonveier ja viskeratas peatuvad.

7.3 Sõidukikäigu vahetamine (42 - 44)

TÄHELEPANU! Seadme kahjustumise oht.

Kui sidurit enne käiguvahetust mitte vabastada, saab ülekanne kahjustada.

Vabastage köigepealt sidur ja vahetage seejärel käik.

1. Laske söiduajami sidurihoob (43/1) lahti, st vabastage sidur (43/a). Märkus: Kruvikonveier kiilub kinni, kui see seisatakse märja ja raske lumega ning käivitatakse seejärel uuesti. Ärge laske tiguajami sidurihooba lahti!
2. Vahetage käigukangiga (44/1) käik.
3. Vajutage sõiduülekande jaoks (42/5) siduri-kangi (42/a).

7.4 760.4 TE LED-i töörežiimi valimine

Töörežiimihoovaga (02/23) saab lumefreesi raskuse muutmisega reguleerida kruvikonveieri, pu-hastusplaadi ja kaitsekatte körgust.

■ "Transport": raskus on lumefreesi tagumises piirkonnas, et kruvikonveier ja kaitsekate oleksid maapinnast eemal ja lumefreesi saaks kergelt lükata.
■ "Normal": lumefreesi horisontaalasend tava-režiimiks.
■ "Packed Snow": tiheda lume korral saab selle seadistusega viia raskuse lumefreesi eesmis-se piirkonda.

7.5 Lumefreesi 760.4 TE LED-i juhtimine (45)

1. Lumefreesi pööramine vasakule: tömmake vasakut kallutushooba (45/1) (45/a).
2. Lumefreesi pööramine paremale: tömmake paremat kallutushooba (45/2) (45/b).

7.6 Eemaldage lumeväljaviskes tekkinud ummistused (43, 46)

MÄRKUS Märjast ja tugevast lumest tekkinud ummistuste vältimiseks laske kruvikonveieril alati töötada.

Kui lund enam õigesti seadmest välja ei paisku, võivad põhjuseks olla lume ja jää ladestumised kruvikonveieritel ja väljaviskekanalis.

1. Laske tigu- ja sõiduajami sidurihoob (43/1) lahti, st vabastage sidur (43/a).
2. Lülitage mootor välja (vt Peatükk 6.8 "Mootori seiskamine (38, 39)", lehekülg 273).
3. Eemaldage lumi väljaviskekanalist ja kruvi-konveierilt ettevaatlikult puhastustööriista (46/1) abil.

Kui lume väljaviskamine toimub jätkuvalt ebapiisaval hulgal, külastage remondikoda.

8 REMONT

⚠ HOIATUS! Vigastusoht remonditööde tegemisel. Mitteasjakohased remonditööd võivad kaasa tuua raskeid vigastusi ja seadme kahjustusi.

■ Remonditöid võivad teha ainult teenindus-punktid ja volitatud erialaettevõtted!

Spetsialistipoolne kontrollimine on alati vajalik järgmistes olukordades:

■ Olete takistuse otsa sõitnud.
■ Mootori kohesel seiskumisel.
Kahjustatud kruvikonveier või viskeratas.

9 HOOLDUS

ETTEVAATUST! Kehavigastuste oht. Te-ravad ja liikuvad seadme osad võivad põhjustada vigastusi.

Kandke hooldus- ja puhastustööde ajal alati kaitsekindaid!
Lülitage mootor välja ja veenduge, et mootor on seiskunud!
■ Tõmmake süüteküunlapistikut!

Puhastage seadet iga kord pärast kasutamist. Eemaldage soola jäägid.

- Ärge pritsige seadet veega. Sisse pääsev vesi vöib pöhjustada häireid (süütesüsteem, karburaator).

■ Rikkis summuti tuleb alati välja vahetada.
Järgige hoolduskava.
Järgige mootori juhised.

9.1 Hooldusplaan

Enne iga kasutamist

■ Kontrollige ölitaset (vt mootori juhendid).
■ Kontrollige nihkepolte.
■ Kontrollige, ega seadmel ei ole kahjustusi.
■ Kontrollige, kas kruvikonveier on külmunud.

Pärast esimest 5 töötundi

■ Mootoriõli vahetamine (vt mootorijuhendit).

Iga 8 töötunni järel

Rehvirõhu kontrollimine.
- Ölitage lumeväljaviske rõngas pihustusõliga.

Kord aastas

■ Asendage süüteküünal (vt mootori juhised).
■ Puidupuuri õlitamine.
■ Mootoriöli vahetamine.

9.2 Puidupuuri õlitamine (47)

Vajutage määrdepüstoliga u 2–3 lööki universaalset määret määrdeniplisse (47/1).

9.3 Sõidu- ja tiguajami hooldus (09)

⚠ HOIATUS! Hooldustööde tegemise ajal on vigastusoht. Ebaõige hooldus võib põhjustada tõsiseid vigastusi ja seadet kahjustada.

■ Reguleerige käivitustrossi vaid väljalülitatud mootoriga.
Seisake mootor, kui söidu-/tiguajamit ei saa välja lülitada.
- Ärge proovige seda ise parandada vaid pöörduge spetsialisti poole.

i MÄRKUS Niiskus vibukaablis või rooste või külmumiseni viia. Kahjustunud vibukaabel tuleb välja vahetada.

Käivitustrossi seadistamine

Kui töötava mootoriga ei saa enam söidu-/tigu-ajamit sisse lülitada, tuleb vastavat käivitustrossi reguleerida.

1. Keerake kinnituskruvi (09/2) lahti.
2. Vibukaabli reguleeritav osa (09/1) pööratakse noole suunas (09/a), kuni vibukaabel ei ole enam vajunud (kergelt kaardus). Kaabli keeramise ajal kinnitage see, et see ei oleks väändunud.

3. Pingutage lukustusmutter (09/2) (09/b).

4. Seadistuse kontrollimiseks käivitage mootor ja lülitage söidu-/tiguajam sisse.

5. Kui sõidu-/tiguajamit ei saa endiselt ohutult sisse ja välja lülitada, viige seade spetsialisti juurde.

9.4 Nihkepoltide asendamine (31, 48)

Operaatori ja seadme turvalisuse huvides võivad nihkepoldid (31/1) pärast kruvikonveieri blokeeri-mist rebeneda.

i MÄRKUS Vahetage lagunenud nihkepoldid originaalvaruosade vastu. Kui kasutate selleks mitte lubatud asendusosasid, võite seadet tõsi-selt kahjustada!

1. Lülitage seade välja ja tömmake süüteküünla pistik välja.
2. Eemaldage vedrupistik (48/1) (48/a).
3. Tõmmake kahjustunud nihkepoldid (48/2) välja (48/b).
4. Kontrollige völli kahjustusi.
5. Asetage kohale uus nihkepolt ja kindlustage see vedrupistikuga.

9.5 Kruvikonveieri körguse täppisreguleerimine [ainult 760.4 TE LED] (49)

Kruvi (49/1) reguleerimisega saab teha täppisreguleerimise kruvikonveieri ja saha tõstmiseks või langetamiseks.

Töörežiimihooovaga (02/15) reguleeritakse kruvi:

Pildil (49) on näha kruvi asend režiimis „Packed Snow“ (Tihe lumi). Tõstke lumefreesi selles asendis kergelt.
Asendis „Transport“ telg fikseeritakse.
Kasutamiseks tuleb töörežiimihoob viia asendisse „Normal“ (Tavaline).

9.6 Ketipinge reguleerimine [ainult 760.4 TE LED] (50)

Kettide pinget saab reguleerida mutrite (50/1) pingutamisega konksul (50/2). Igat roomikut saab reguleerida.

10 ABI TÖRGETE KORRAL

ETTEVAATUST! Kehavigastuste oht. Te- ravad ja liikuvad seadme osad võivad põhjustada vigastusi.

Kandke hooldus- ja puhastustööde ajal alati kaitsekindaid!
Lülitage mootor välja ja veenduge, et mootor on seiskunud!
Tömmake süüteküunlapistikut!

i MÄRKUS Tõrgete korral, mida selles tabelis pole kirjeldatud või mida te ei suuda ise kõrvalda-da, pöörduge meie volitatud klienditeeninduse poole.

Tõrge Kõrvaldamine
Mootor ei tööta. Lisage bensiini.
	Seadke süütelüliti asendisse Start.
	Lülitage õhuklapp sisse ja töötage süütelaenguga.
	Süüteküünla hooldamine.
Mootori võimsus väheneb.	Puhastage väljaviskekanal/korpus.
	Eemaldage lumi ja jää kru-vikonveierilt ja viskamisrat-talt.
	Töökiiruse vähendamine.
Sõiduajam ei tööta aktiveeri-tud sidurihoova-ga.	Vibukaabli uuesti reguleeri-mine.
	Otsige klienditeeninduse töökoda.
Sõiduajamit ei saa enam peata-da (ei vabane enam).	Lülitage mootor välja.Ärge proovige paran-dada!Otsige klienditeenindu-se töökoda.
Kruvikonveier ei pöördu siduri-hoova vajutami-sel.	Vahetage pragunenud nih-kepoldid originaalvaruosa-de vastu.
	Vibukaabli uuesti reguleeri-mine.

Tõrge Kõrvaldamine
	Otsige klienditeeninduse töökoda.
Kruvikonveierit ei saa enam pea-tada (ei lahku enam).	Lülitage mootor välja.Ärge proovige paran-dada!Otsige klienditeenindu-se töökoda.
Seade vibreerib ebatavaliselt tu-gevasti.	Kontrollige kruvikonveier ja viskeratas uuesti üle.
Seade tõmbub ühele küljele.	Rehvirõhu kontrollimine, kohandamine.
	Kontrollige, reguleerige või vahetage liugurid välja.

Varuosad

Vt www.al-ko.com

11 HOIUSTAMINE

HOIATUS! Tule- ja plahvatusoht. Bensii-niaurud on körgel temperatuuril süttivad.

Seadet ei tohi hoida lahtise leegi ja kuu-musallikate läheduses.

Pärast iga kasutamist tuleb seade hoolikalt pu-hastada ning paigaldada köik kaitsekatted tagasi (kui neid on). Hoidke seadet kuivas, lukustatavas ja lastele kättesaamatus kohas.

Pikema seadme hoiustamise korral, nt talvel on vajalik järgmised tööd ära teha seadme kahjustumise vältimiseks:

Tühjendage karburaator:
Mootori käivitamine.
■ Sulgege kütusekraan.
Oodake, kuni mootor välja sureb.

Laske mootoril maha jahtuda.
Hoidke seadet kuivas kohas, kus lapsed ja kõrvalised isikud sellele ligi ei pääse.
■ Bensiinimahuti tühjendamine või täielik tankimine.
■ Eemaldage mootorivõti.
Tömmake süüteküünla pistik lahti.

12 JÄÄTMEKÄITLUS

Bensiini ja mootoriõli ei tohi visata olmejäätmete hulka ega kanalisatsiooni, vaid tuleb sorteerida või eraldi koguda!

Enne seadme kõrvaldamist tuleb kütusepaak ja mootori õlimahuti tühjendada!
Pakend, seade ja tarvikud on valmistatud taaskasutatavatest materjalidest ning need

14 TEAVE VASTAVUSDEKLARATSIOO-NI KOHTA

Kinnitame käesolevaga, et see toode täidab turul levitataval kujul ühtlustatud ELi direktiivide, ELi

tuleb vastavalt sellele suunata jäätmekäitlusesse.

13 KLIENDITEENINDUS/TEENINDUS

Garantiid, remonti ja varuosi puudutavates küsi-mustes pöörduge lähimasse AL-KO teenindusse. Nende kontaktandmed leiate internetist aadressile:

www.alko-garden.com/service-contacts

Lisateavet varuosade kohta leiate aadressilt: www.alko-garden.com/spareparts

ohutusstandardite ja tootepõhiste standardite nõudeid. Vastavusdeklaratsioon on kasutusjuhendi osa ja on masinaga kaasas.

15 GARANTII

Võimalikud materjali- ja tootmisvead kõrvaldame seaduses ettenähtud garantiiaja jooksul oma äranägemisel kas remondi teel või asendame uue tootega. Garantiiaeg oleneb seadme ostukoha riigi sea-dustest.

Meie garantii kehtib vaid alljärgnevate tingimuste täitmisel:

■ kasutusjuhendi järgimine;
■ asjatundlik käsitsemine;
■ originaalvaruosade kasutamine.

Garantii kaotab kehtivuse alljärgnevatel juhtudel:

■ omavolilised remondikatsed;
■ omavoliline tehniline muutmine;
■ mitteotstarbekohane kasutamine.

Garantii ei hõlma:

■ loomulikust kulumisest tulenevaid värvikahjustusi,
■ kuluvaid osi, mis on varuosade kaardil tähistatud xxxxxx (x) raamiga
■ sisepõlemismootoreid (neile kehtivad vastava mootoritootja garantiitingimused).

Garantiiaeg algab ostu sooritamisega esimese lõppkasutaja poolt. Määrava tähtsusega on ostutšeki kuupäev. Pöörduge selle garantiideklaratsiooni ja ostutšekiga edasimüüja või lähima volitatud kliendi- teeninduse poole. See vastavusdeklaratsioon ei puuduta ostja poolt müüja vastu esitatavaid seaduse- ga ettenähtud kvaliteedikaebusi.

ORIGINALIOS NAUDOJIMO INSTRUKCIJOS VERTIMAS

Turinys
