NAVODILA ZA UPORABO 04-715 NEO tools

Varnostni nasveti za brušenje, brušenje s smirkovim papirjem, delo z žičnatimi krtačami in rezanje z brusilnim kolutom.

• To električno orodje lahko uporabljate kot navaden brusilnik, brusilnik z brusnim papirjem, brusilnik z žično krtačo in brusilni rezalnik. Upoštevajte vsa varnostna navodila, navodila, opise in podatke, ki so priloženi električnemu orodju. Neupoštevanje naslednjih navodil lahko povzroči nevarnost električnega udara, požara in/ali hudih poškodb.
• To električno orodje se ne sme uporabljati za poliranje. Uporaba električnega orodja za drugo delovno dejavnost, kot je predvidena, lahko povzroči nevarnosti in poškodbe.
• Ne uporabljajte dodatne opreme, ki je proizvajalec ni posebej zasnoval in priporočil za to orodje. Dejstvo, da je mogoče dodatno opremo namestiti na električno orodje, ni zagotovilo za varno uporabo.
• Dovoljena hitrost uporabljenega delovnega orodja ne sme biti manjša od največje hitrosti, navedene na električnem orodju. Delovno orodje, ki se vrti hitreje od dovoljene hitrosti, se lahko zlomi in deli orodja se lahko odlomijo.
• Zunanji premer in debelina delovnega orodja morata ustrezati meram električnega orodja. Delovnih orodij z nepravilnimi dimenzijami ni mogoče ustrezno zaščititi ali pregledati.
• Delovno orodje z navojnim vložkom se mora natančno prilegati na navoj na vretenu. Pri delovnih orodjih s prirobnico se mora premer odprtine za delovno orodje ujemati s premerom prirobnice. Delovna orodja, ki se ne morejo natančno prilegati električnemu orodju, se bodo vrtela neenakomerno, zelo močno vibrirala in lahko povzročijo izgubo nadzora nad električnim orodjem.
• V nobenem primeru ne smete uporabljati poškodovanih delovnih orodij. Pred vsako uporabo preglejte orodje, npr. brusilne plošče, da se ne bi odlomile in razpokale, brusilne blazinice, da se ne bi razpokale, obrabile ali močno obrabile, žične krtače, da ne bi bile žice ohlapne ali pretrgane. Če je električno ali delovno orodje padlo, preverite, ali je poškodovano, ali pa uporabite drugo nepoškodovano orodje. Če je orodje preverjeno in popravljeno, je treba električno orodje za eno minuto vklopiti na najvišjo hitrost in pri tem paziti, da so upravljavec in mimoidoči v bližini zunaj območja vrtečega se orodja. Poškodovana orodja se v tem času preizkušanja običajno zlomijo.
• Nositi je treba osebno zaščitno opremo. Glede na vrsto dela nosite zaščitno masko, ki pokriva ves obraz, zaščito za oči ali zaščitna očala. Po potrebi uporabite masko proti prahu, zaščito sluha, zaščitne rokavice ali poseben predpasnik za zaščito pred majhnimi delci brušenega in obdelanega materiala. Oči zaščitite

pred tujki, ki se prenašajo po zraku in nastajajo med delom. Maska proti prahu in zaščita dihal morata filtrirati prah, ki nastane med delom. Dolgotrajna izpostavljenost hrupu, lahko povzroči izgubo sluha.

• Zagotovite, da so osebe v bližini na varni razdalji od območja dosega električnega orodja. Vsi, ki se nahajajo v bližini delujočega električnega orodja, morajo uporabljati osebno zaščitno opremo.
  Odlomki obdelovancev ali zlomljena delovna orodja se lahko odlomijo in povzročijo poškodbe tudi zunaj območja neposrednega dosega.
• Pri delu, pri katerem bi orodje lahko prišlo v stik s skritimi električnimi žicami ali lastnim napajalnim kablom, držite orodje le za izolirane površine ročaja. Ob stiku z omrežnim vodnikom se lahko napetost prenese na kovinske dele električnega orodja, kar lahko povzroči električni udar.
• Omrežni kabel naj bo stran od vrtečih se delovnih orodij. Če izgubite nadzor nad orodjem, se lahko omrežni kabel prereže ali potegne vase, vaša roka ali cela roka pa se lahko ujame v vrteče se delovno orodje.
• Nikoli ne odložite električnega orodja, preden se delovno orodje popolnoma ustavi. Vrteče se orodje lahko pride v stik s površino, na katero je odloženo, zato lahko izgubite nadzor nad električnim orodjem.
• Ne prenašajte električnega orodja, ko je v gibanju. Naključni stik oblačila z vrtečim se električnim orodjem lahko povzroči, da se oblačilo potegne navznoter in da se električno orodje zažre v telo upravljavca.
• Redno čistite prezračevalne reže električnega orodja. Motorni ventilator v ohišje vleče prah, veliko nakopičenega kovinskega prahu pa lahko povzroči električno nevarnost.
• Električnega orodja ne uporabljajte v bližini vnetljivih materialov. Iskre jih lahko vžgejo.
• Ne uporabljajte orodij, ki zahtevajo tekoča hladilna sredstva. Uporaba vode ali drugih tekočih hladil lahko povzroči električni udar.

Zavrnitev in ustrezni varnostni nasveti

Povratni udarec je nenadna reakcija električnega orodja na blokado ali oviro vrtečega se orodja, kot so brusilni kolut, brusilna ploščica, žična krtača itd. Zaradi zatikanja ali blokade pride do nenadne zaustavitve vrtečega se delovnega orodja. Nenadzorovano električno orodje se tako podrgne v smeri, ki je nasprotna smeri vrtenja delovnega orodja.

Če se na primer brusilni kolut zatakne ali zatakne v obdelovancu, se izklopi napajanje električnega orodja. Ko se brusilni kolut ponovno začne vrteti, brusilnik začne delovati samodejno. Gibanje brusilnega kolesa (v smeri proti upravljavcu ali stran od njega) je nato odvisno od smeri gibanja kolesa na mestu zamašitve. Poleg tega se lahko brusilna kolesa tudi zlomijo. Povratni udarec je posledica neustrezne ali nepravilne uporabe električnega orodja. Izognemo se mu lahko z ustreznimi previdnostnimi ukrepi, opisanimi v nadaljevanju.

• Električno orodje je treba držati trdno, s telesom in rokami v takšnem položaju, da je odboj blažji. Če je pomožni ročaj del standardne opreme, ga je treba vedno uporabiti, da bi imeli čim večji nadzor nad silami odboja ali momentom odboja ob zagonu. Upravljavec lahko z ustreznimi previdnostnimi ukrepi nadzoruje pojava odriva in povratnega udarca.
• Nikoli ne držite rok v bližini vrtečih se delovnih orodij. Delovno orodje lahko zaradi povratnega udarca poškoduje roko.
• Ne približujte se območju dosega, kjer se bo električno orodje med odbojem premikalo. Električno orodje se zaradi odboja premika v nasprotni smeri od gibanja brusilnega kolesa na mestu blokade.
• Posebno previdni bodite pri obdelavi vogalov, ostrih robov itd. Preprečite, da bi se delovna orodja odklonila ali zataknila. Vrtljivo delovno orodje je bolj dovzetno za zatikanje pri obdelavi kotov, ostrih robov ali će je odbito nazaj. To lahko postane vzrok za izgubo nadzora ali povratni udarec.
• Ne uporabljajte lesenih ali zobatih diskov. Tovrstna delovna orodja pogosto povzročijo odriv ali izgubo nadzora nad električnim orodjem.

Posebna varnostna navodila za brušenje in rezanje z brusilnim kolutom

- Uporabljajte samo brusilni kolut, ki je namenjen električnemu orodju, in varovalo, ki je namenjeno temu kolutu. Brusilnih kolutov,

ki niso namenjeni določenemu električnemu orodju, ni mogoče dovolj zaščititi in niso dovolj varni.

• Upognjeni brusilni diski morajo biti nameščeni tako, da noben del diska ne štrli čez rob zaščitnega pokrova. Nepravilno nameščen brusilni disk, ki štrli preko roba zaščitnega pokrova, ne more biti ustrezno zaščiten.
• Zaščita mora biti trdno pritrjena na električno orodje, da se zagotovi največja možna stopnja varnosti, in nameščena tako, da je izpostavljeni del brusilnega kolesa, ki je obrnjen proti upravljavcu, čim manjši. Varovalo varuje upravljavca pred odlomki, naključnim stikom z brusilnim kolesom in iskrami, ki lahko vžgejo oblačila.
• Brusilni kolut se sme uporabljati samo za delo, ki je zanj predvideno. Nikoli na primer ne brusite s stransko površino odrezovalnega koluta. Odrezovalna kolesa so namenjena odstranjevanju materiala z robom diska. Učinek stranskih sil na ta brusilna kolesa jih lahko zlomi.
• Vedno uporabljajte nepoškodovane vpenjalne prirobnice pravilne velikosti in oblike za izbrani brusilni kolut. Ustrezne prirobnice podpirajo brusilno kolo in tako zmanjšujejo nevarnost, da se kolo zlomi. Prirobnice za odrezovalne krožnike se lahko razlikujejo od prirobnic za druge brusilne krožnike.
• Ne uporabljajte rabljenih brusilnih kolutov iz večjih električnih orodij. Brusilna kolesa za večja električna orodja niso zasnovana za višje število vrtljajev, ki je značilno za manjša električna orodja, zato se lahko zlomijo.

Dodatna posebna varnostna navodila za rezanje brusilnega kolesa

• Izogibajte se zatikanju rezalnega krožnika ali premočnemu pritisku. Ne delajte preglobokih rezov. Preobremenitev rezalnega diska poveća njegovo obremenitev in nagnjenost k zatikanju ali blokiranju ter s tem možnost odmetavanja ali lomljenja.
• Izoglbajte se območju pred in za vrtečim se rezalnim diskom. Premikanje rezalnega diska v obdelovancu stran od vas lahko v primeru povratnega udarca povzroči, da električno orodje odleti z vrtečim se diskom neposredno proti vam.
• Plošče all velike predmete je treba pred obdelavo podpreti, da se zmanjša nevarnost povratnega udarca zaradi zatakjenega diska. Veliki obdelovanci se lahko upognejo pod lastno težo. Obdelovanec mora biti podprt z obeh strani, tako v bližini linije rezanja kot na robu.
• Pri rezanju lukenj v stene ali na drugih nevidnih območjih bodite še posebej previdni. Rezalni disk, ki se pogrezne v material, lahko povzroči povratni udarec orodja, će naleti na plinske in vodovodne cevi, električne kable ali druge predmete.

Posebna varnostna navodila za brušenje z brusnim papirjem

Ne uporabljajte prevelikih listov brusnega papirja. Pri izbiri velikosti brusnega papirja upoštevajte priporočila proizvajalca. Brusni papir, ki štrli izven brusilne plošče, lahko povzroči poškodbe in lahko povzroči zamašitev ali raztrganje papirja ali odboja.

Posebna varnostna navodila za delo z žičnimi krtačami

• Upoštevati je treba, da se tudi pri običajni uporabi skozi krtačo izgubljajo koščki žice. Žice ne preobremenite s prevelikim pritiskom. Kosi žice, ki se prenašajo po zraku, zlahka prodrejo skozi tanko obleko in/ali kožo.
• Če je priporočeno varovalo, preprečite, da bi ščetka prišla v stik z varovalom. Premer krtač za krožnike in lonce se lahko poveča zaradi pritiska in centrifugalnih sil. Dodatni varnostni nasveti
• Pri orodjih, namenjenih za uporabo brusilnih kolutov z navojem, preverite, ali dolžina navoja brusilnega koluta ustreza dolžini navoja vretena.
• Obdelovanec mora biti pritrjen. Pritrditev obdelovanca v vpenjalno napravo ali primež je varnejša kot držanje v roki.
• Ne dotikajte se rezalnih in brusilnih diskov, dokler se ne ohladijo.
• Pri uporabi hitre prirobnice se prepričajte, da je notranja prirobnica, nameščena na vreteno, opremljena z gumijastim tesnilnim obročem in da ta ni poškodovan. Poskrbite tudi, da sta površini zunanje prirobnice in notranje prirobnice čisti.
• Prirobnico za hitro delovanje uporabljajte samo z brusnimi in rezalnimi krožniki. Uporabljajte samo nepoškodovane in pravilno delujoče prirobnice.

POZOR: Naprava je zasnovana za delovanje v zaprtih prostorih.

Kljub uporabi varne zasnove, varnostnih ukrepov in dodatnih zaščitnih ukrepov med delom vedno obstaja preostala nevarnost poškodb.

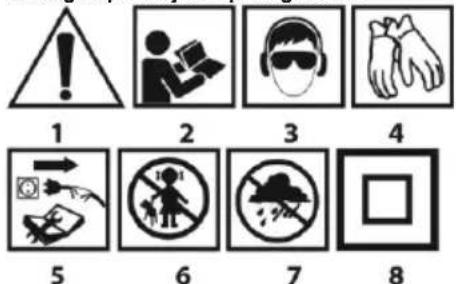

Razlaga uporabljenih piktogramov.

1 2 3 4 5 6 7 8

1. Caution Sprejmite posebne previdnostne ukrepe

2. Preberite navodila za uporabo, upoštevajte opozorila in varnostne pogoje, ki jih vsebujejo!

3.Nosite osebno zaščitno opremo (zaščitna očala, zaščito za ušesa).

1. Wear zaščitne rokavice

2. Pred servisiranjem ali popravilom odklopite napajalni kabel.

3. Keep otroke stran od orodja

7.Protect pred dežjem

8.Zaščita drugega razreda

V primeru začasnega izpada električnega napajanja ali po izvleku vtiča iz električne vtičnice, ko je stikalo v položaju "vklopljeno", je treba pred ponovnim zagonom stikalo odkleniti in ga nastaviti v položaj za izklop.

Dodatna funkcija za večjo varnost uporabnika je, da se napajanje brusilnika prekine, će je stroj preobremenjen ali će je disk blokiran. Ko se disk ponovno začne vrteti, brusilnik samodejno začne delovati.

POZOR: Pri delu s kotnim brusilnikom bodite ves čas pozorni, da ne zamudite tega trenutka.

KONSTRUKCIJA IN UPORABA

Kotni brusilnik je izolirano ročno električno orodje razreda II. Napravo poganja enofazni komutatorski motor, katerega hitrost se zmanjšuje s pomočjo kotnega zobnika. Uporablja se lahko za brušenje in rezanje. Ta vrsta električnega orodja se pogosto uporablja za odstranjevanje vseh vrst ostružkov s površine kovinskih delov, površinsko obdelavo zvarov, rezanje skozi tankostenske cevi in majhne kovinske dele itd. Z ustrezn o dodatno opremo lahko kotni brusilnik uporabljate ne le za rezanje in brušenje, temveč tudi za čiščenje, npr. rje, barvnih premazov itd.

Njegova področja uporabe vključujejo širok spekter popravil in gradbenih del, ki niso povezana samo s kovinami. Kotni brusilnik se lahko uporablja tudi za rezanje in brušenje gradbenih materialov, npr. opeke, tlakovcev, keramičnih ploščic itd.

Naprava je namenjena le suhl uporabi, ne pa tudi polliranju. Električnega orodja ne uporabljajte napačno

Zloraba.

• Ne ravnajte z materiali, ki vsebujejo azbest. Azbest je rakotvoren.
• Ne delajte z materiali, katerih prah je vnetljiv ali eksploziven. Pri delu z električnim orodjem nastajajo iskre, ki lahko vžgejo izločene hlape.
• Za brušenje ne smete uporabljati odrezovalnih kolutov. Odrezovalna kolesa delujejo s stransko stranjo in brušenje s sprednjo stranjo takšnega kolesa lahko povzroči poškodbe kolesa, kar lahko povzroči nevarnost osebnih poškodb upravljavca.

OPIS GRAFIČNIH STRANI

Številčenje v nadaljevanju se nanaša na sestavne dele enote, prikazane na grafičnih straneh tega priročnika. 1. Spindle lock gumb za zaklepanje vretena

2.Switch
3.Dodatni ročaj
4.Ščit
5. Self-clamping zunanja prirobnica
6, notranja prirobnica
7. Interlock gumb za preprečevanje nenamernega zagona
8. Carbon krtačo pokrov
9.Glavna ključavnica ročaja
10. vzvod (zaščita rezila)
* Med risbo in izdelkom so lahko razlike.

DODATKI

• Ščit 1 kos.
• Posebni ključ 1 kos.
  • Dodatni ročaj 1 kos.
• Samonapenjalna zunanja prirobnica 1 kos.

PRIPRAVA NA DELO

VGRADNJA POMOŽNEGA ROČAJA

Pomožni ročaj (3) je nameščen v eno od lukenj na glavi brusilnika. Priporočamo uporabo brusilnika s pomožnim ročajem. Če brusilnik med delom držite z obema rokama (tudi z uporabo pomožnega ročaja), je manjša nevarnost, da se roka dotakne vrtečega se diska ali krtače in se poškoduje zaradi povratnega udarca.

NASTAVLJIV GLAVNI ROČAJ

Pred začetkom dela lahko nastavite položaj glavnega ročaja brusilnika tako, da je najprimernejši za delo, ki ga želite opraviti. Ročaj lahko nastavite v 3 položaje tako, da ga obrnete za 90° v levo ali desno glede na osnovni položaj.

• Pritisnite gumb za zaklepanje glavnega ročaja (9).
• Glavno ročico obrnite v želeni položaj.
• Glavni ročaj se samodejno zaskoči v izbranem položaju.

NAMESTITEV IN NASTAVITEV ŠČITA

Varovalo rezila ščiti upravljavca pred drobci, nenamernim stikom z delovnim orodjem ali iskrami. Vedno ga je treba namestiti in posebej paziti, da je njegov pokrivni del obrnjen proti upravljavcu.

Zasnova nastavka za zaščito rezila omogoča nastavitev zaščite v optimalni položaj brez uporabe orodja.

- Sprostite in potegnite nazaj vzvod (10) na varovalu diska (4).

• Zavrtite varovalo diska (4) v želeni položaj.

• Zaklenite ga tako, da spustite vzvod (10).

Odstranjevanje in nastavljanje zaščite diska poteka v obratnem vrstnem redu kot njena namestitev.

ZAMENJAVA ORODJA

Med menjavo orodja je treba nositi delovne rokavice.

Gumb za blokado vretena (1) se uporablja samo za blokado vretena brusilnika pri montaži ali demontaži delovnega orodja. Med vrtenjem diska se ne sme uporabljati kot zavorni gumb. S tem lahko poškodujete brusilnik ali poškodujete uporabnika.

NAMESTITEV DISKA

Pri brusilnih ali rezalnih ploščah z debelino manj kot 3 mm je treba samozaporno matico zunanje prirobnice (5) na strani plošče priviti ravno.

• Pritisnite gumb za blokado vretena (1).
• Z roko zategnite samozatezno zunanjo prirobnico (5).
- Razrahljajte in odstranite samozaporno zunanjo prirobnico (5).
- Disko namestite tako, da je pritisnjen na površino notranje prirobnice (6).
• Vijak na zunanji prirobnici s samozapiralom (5)

Demontaža diskov poteka v obratnem vrstnem redu kot montaža. Med sestavljanjem je treba disk pritisniti ob površino notranje prirobnice (6) in ga sredinsko namestiti na njeno spodnjo stran. Če se samozaporna matica zatakne, uporabite poseben ključ.

VGRADNJA DELOVNIH ORODIJ Z NAVOJNO ODPRTINO WANY

Pritisnite gumb za blokado vretena (1).

• Odstranite predhodno nameščeno orodje, će je bilo nameščeno.
• Pred namestitvijo odstranite obe prirobnici - notranja prirobnica
  • (6) in samozatezno zunanjo prirobnico (5).
• Navojni del delovnega orodja privijte na vreteno in ga rahlo privijte.

Demontaža delovnih orodij z navojno odprtino poteka v obratnem vrstnem redu kot montaža.

NAMESTITEV KOTNEGA BRUSILNIKA V STOJALO ZA KOTNI BRUSILNIK

Dovoljena je uporaba kotnega brusilnika v namenskem stativu za kotne brusilnike, če je pravilno nameščen v skladu z navodili proizvajalca za montažo stativa.

DELOVANJE / NASTAVITVE

Pred uporabo preverite stanje brusilnega kolesa. Ne uporabljajte odlomljenih, razpokanih ali kako drugače poškodovanih brusilnih kolutov. Obrabljeno brusilno kolo ali krtačo je treba pred uporabo takoj zamenjati z novo. Po končanem delu vedno izklopite brusilnik in počakajte, da se delovno orodje popolnoma ustavi. Šele nato lahko brusilnik pospravite. Vrtećega se brusilnega kolesa ne zavirajte s pritiskanjem na obdelovanec.

• Mlinčka nikoli ne preobremenite. Teža električnega orodja ustvarja zadosten pritisk za učinkovito delovanje orodja. Zaradi preobremenitve in prevelikega pritiska se lahko električno orodje nevarno zlomi.
• Če brusilnik med delovanjem pade, je treba pregledati in po potrebi zamenjati delovno orodje, če se ugotovi, da je poškodovano ali deformirano.
• Nikoli ne udarajte z delovnim orodjem ob obdelovanec.
• Izogibajte se odbijanju in strganju diska, zlasti pri delu na vogalih, ostrih robovih itd. (to lahko povzroči izgubo nadzora in povratni udarec). (to lahko povzroči izgubo nadzora nad električnim orodjem in učinek povratnega udarca).
• Nikoli ne uporabljajte krožnih žag, ki so namenjene rezanju lesa. Uporaba takšnih žaginih diskov pogosto povzroči pojav povratnega udarca električnega orodja, izgubo nadzora in lahko privede do poškodb upravljavca.

VKLOP/IZKLOP

Med zagonom in delovanjem brusilnik držite z obema rokama.

Brusilnik je opremljen z varnostnim stikalom, ki preprečuje nenameren zagon.

• Gumb ročice (7) potisnite naprej.

• Pritisnite gumb za vklop/izklop (2).

- Če sprostite pritisk na stikalni gumb (2), se mlinček ustavi.

Med zagonom se motor zažene s počasnim zagonom, ki se uporablja za zagon neobremenjenega motorja.

Po zagonu brusilnika počakajte, da brusilni kolut doseže največjo hitrost, in šele nato začnite z delom. Stikala ne smete uporabljati, ko je brusilnik vklopljen ali izklopljen. Stikalo brusilnika se sme upravljati le, ko je električno orodje odmaknjeno od obdelovanca.

REZANJE

• Rezanje s kotnim brusilnikom je mogoče le v ravni črti.
• Materiala ne režite, ko ga držite v roki.
• Velike obdelovance je treba podpreti in paziti, da so podporne točke blizu linije rezanja in na koncu materiala. Stabilno postavljen material se med rezanjem ne bo premikal.
• Majhne obdelovance je treba vpenjati, npr. v primež, z objemkami itd. Material je treba vpenjati tako, da je rezalna točka blizu vpenjalnega elementa. To zagotavlja večjo natančnost rezanja.
• Ne dovolite vibriranja ali tamponiranja rezalnega diska, saj to poslabša kakovost rezanja in lahko povzroči zlom rezalnega diska.
• Med rezanjem ne smete izvajati stranskega pritiska na rezalni disk.
• Uporabite ustrezen rezalni disk glede na material, ki ga želite rezati.
• Pri rezanju skozi material je priporočljivo, da je smer podajanja skladna s smerjo vrtenja rezalnega diska.

Globina reza je odvisna od premera diska.

• Uporabljajte samo diske z nazivnim premerom, ki ni večji od premera, priporočenega za model brusilnika.
• Pri globokih rezih (npr. profilov, gradbenih blokov, opeke itd.) ne dovolite, da bi se vpenjalne prirobnice dotaknile obdelovanca.

Rezalni diski med delovanjem dosegajo zelo visoke temperature - ne dotikajte se jih z nezaščitenimi deli telesa, dokler se ne ohladljo.

PESKANJE

Brušenje se lahko izvaja npr. z brusilnimi krožniki, krožniki s čašami, lamelnimi krožniki, krožniki z abrazivnim flisom, žičnatimi krtačami, gibljivimi krožniki za brusni papir itd. Vsaka vrsta diska in obdelovanca zahteva ustrezno tehniko dela in uporabo ustrezne osebne zaščitne opreme.

Diski, namenjeni rezanju, se ne smejo uporabljati za brušenje.

Brusilni diski so zasnovani tako, da odstranjujejo material z robom diska.

• Ne brusite s stranico diska. Optimalni delovni kot za to vrsto diska je 30°.
• Brušenje lahko izvajate le z brusilnimi krožniki, ki so primerni za material.

Pri delu z lopatastimi diski, diski iz abrazivnega flisa in fleksibilnimi diski za brusni papir je treba paziti, da se zagotovi pravilen kot napada.

- Ne brusite celotne površine diska.

- Te vrste diskov se uporabljajo za obdelavo ravnih površin.

Žične krtače so namenjene predvsem čiščenju profilov in težko dostopnih mest. Z njimi lahko s površine materiala odstranite npr. rjo, barvne premaze itd.

Uporabljajte samo delovna orodja, katerih dovoljena hitrost je večja ali enaka največji hitrosti kotnega brusilnika brez obremenitve.

DELOVANJE IN VZDRŽEVANJE

Pred kakršnim koli nameščanjem, nastavljanjem, popravilom ali delovanjem izključite napajalni kabel iz omrežne vtičnice.

VZDRŽEVANJE IN SKLADIŠČENJE

• Priporočljivo je, da napravo očistite takoj po vsaki uporabi.
• Za čiščenje ne uporabljajte vode ali drugih tekočin.
• Enoto je treba očistiti s suho krpo ali izpihati z nizkotlačnim stisnjenim zrakom.
• Ne uporabljajte čistil ali topil, saj lahko poškodujejo plastične dele.
• Redno čistite prezračevalne reže v ohišju motorja, da preprečite pregrevanje enote.
• Če je napajalni kabel poškodovan, ga je treba zamenjati s kablom enakih lastnosti. To opravilo je treba zaupati usposobljenemu strokovnjaku ali pa aparat dati na servis.
• Napravo vedno shranjujte na suhem mestu, nedosegljivem otrokom.

Morebitne napake mora odpraviti pooblaščeni servis proizvajalca.

TEHNIČNE SPECIFIKACIJE

PODATKI O OCENJEVANJU

PARAMETER	VREDNOST
Napajalna napetost	230-240 V AC
Napajalna frekvenca	50 Hz
Nazivna moč	3000 W
Nazivna hitrost	6600 min ^-1
Največji premer diska	230 mm
Notranji premer diska	22,2 mm
Navoj vretena	M14
Stopnja zaščite IP	IPX0
Zaščitni razred	II
Masa	5,55 kg
Leto izdelave	2023
PODATKI O HRUPU IN VIBRACIJAH
Raven zvočnega tlaka (brušenje)	L_PA = 91 dB(A) K=3dB(A)
Raven zvočnega tlaka (rezanje)	L_PA = 90 dB(A) K=3dB(A)
Raven zvočne moči (brušenje)	L_WA = 99 dB(A) K=3dB(A)
Raven zvočne moči (rezanje)	L_WA = 98 dB(A) K=3dB(A)
Največja vrednost pospeška	ah = 8 m/s^2 K=1,5 m/s^2

PODATKI O HRUPU IN VIBRACIJAH

Informacije o hrupu in vibracijah

Ravni emitiranega hrupa, kot sta raven emitiranega zvočnega tlaka Lp A in raven zvočne moči Lw A ter merilna negotovost K, so navedene spodaj v navodilih v skladu s standardom EN 60745.

V nadaljevanju so navedene vrednosti vibracij (vrednost pospeška) a_h in merilna negotovost K, določene v skladu s standardom EN60745.

V tem priročniku navedena raven vibracij je bila izmerjena v skladu z merilnim postopkom, določenim v standardu EN60745, in se lahko uporablja za primerjavo električnih orodij. Uporablja se lahko tudi za predhodno oceno izpostavljenosti vibracijam.

Navedena raven vibracij je značilna za osnovno uporabo električnega orodja. Če se električno orodje uporablja za druge namene ali z drugimi delovnimi orodji in će ni ustrezno vzdrževano, se lahko raven vibracij spremeni. Zaradi zgoraj navedenih razlogov se lahko izpostavljenost vibracijam v celotnem delovnem obdobju poveča.

Za natančno oceno izpostavljenosti vibracijam je treba upoštevati obdobja, ko je električno orodje izklopljeno ali ko je vklopljeno, vendar se ne uporablja za delo. Na ta način se lahko izkaže, da je skupna izpostavljenost vibracijam veliko manjša.

Za zaščito uporabnika pred učinki vibracij je treba sprejeti dodatne varnostne ukrepe, kot so: vzdrževanje električnega orodja in delovnih pripomočkov, zagotavljanje ustrezne temperature rok, ustrezna organizacija dela.

VARSTVO OKOLJA

Izdelkov na električni pogon ne smete odlagati skupaj z gospodinjskimi odpadki, temveć jih je treba odnesti v ustrezne prostore za odstranjevanje. Za informacije o odstranjevanju se obrnite na prodajalca izdelka ali lokalne oblasti. Odpadna električna in elektronska oprema vsebuje okoljsko inertne snovi. Nerecklirana oprema predstavlja potencialno tveganje za okolje in zdravje ljudi.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa s sedeżem v Varšavi, ul. Pograniczna 2/4 (v nadaljevanju: "Grupa Topex") obveśca, da so vse avtorske pravice na vsebini tega priročnika (v nadaljevanju: "Priročnik"), med drugim tudi. njegovo besedilo, fotografije, diagrame, risbe in sestavo, pripadajo izključno družbi Grupa Topex in so predmet pravnega varstva v skladu z Zakonom o avtorskih in sorodnih pravicah z dne 4. februarja 1994 (Ur. I. 2006, št. 90 Poz. 631, s spremembami). Kopiranje, obdelava, objava, spreminjanje celotnega priročnika in njegovih posameznih elementov v komercialne namene brez pisnega soglasja družbe Grupa Topex je strogo prepovedano in lahko povzroči civilno in kazensko odgovornost.

Izjava ES o skladnosti

Serijska številka: 00001 ÷ 99999

Za to izjavo o skladnosti je odgovoren izključno proizvajalec.

Opisani izdelek je skladen z naslednjimi dokumenti:

Direktiva o strojih 2006/42/ES

Direktiva o elektromagnetni združljivosti 2014/30/EU

Direktiva RoHS 2011/65/EU, kakor je bila spremenjena z Direktivo 2015/863/EU

In izpolnjuje zahteve standardov:

EN 62841-1:2015+A11:2022; EN IEC 62841-2-3:2021+A11:2021

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021;

EN IEC 63000:2018

Ta izjava se nanaša samo na stroj, kot je bil dan na trg, in ne vključuje sestavnih delov.

ki jih doda končni uporabnik ali jih izvede naknadno.

Ime in naslov osebe s stalnim prebivališčem v EU, pooblaščene za pripravo tehnične dokumentacije:

Podpisano v imenu:

Grupa Topex Sp. z o.o. Sp.k.
