KASUTUSJUHEND 04-715 NEO tools

Ohutusnõuanded lihvimise, liivapaberiga lihvimise, traatharjadega töötamise ja lihvketastega lõikamise kohta.

• Seda elektrilist tööriista saab kasutada tavalise lihvijana, liivapaberiga lihvijana, traatharjaga lihvijana ja abrasiivlõikurina. Järgige kõiki elektrilise tööriistaga kaasas olevaid ohutusjuhiseid, juhiseid, kirjeldusi ja andmeid. Järgnevate nõuete eiramine võib põhjustada elektrilöögi, tulekahju ja/või tõsiste vigastuste ohtu.
• Seda elektrilist tööriista ei tohi kasutada poleerimiseks. Elektritööriista kasutamine muuks kui ettenähtud tööks võib põhjustada ohte ja vigastusi.
• Ärge kasutage lisaseadmeid, mis ei ole tootja poolt spetsiaalselt tööriista jaoks kavandatud ja soovitatud. Asjaolu, et lisatarvikut saab elektrilise tööriista külge paigaldada, ei taga ohutut kasutamist.
• Kasutatava töövahendi lubatud kiirus ei tohi olla väiksem kui elektritööriistal märgitud maksimaalne kiirus. Lubatud kiirusest kiiremini pöörlev töövahend vöib puruneda ja tööriista osad vöivad puruneda.
• Töövahendi välisläbimõõt ja paksus peavad vastama elektrilise tööriista mõõtmetele. Valede mõõtmetega töövahendeid ei saa piisavalt kaitsta ega kontrollida.
• Tööriistad, millel on keermestatud sisestus, peavad täpselt sobima spindli keermele. Servaga varustatud töövahendite puhul peab töövahendi ava läbimõõt vastama serva läbimõõdule. Töövahendid, mis ei sobi täpselt elektritööriistale, pöörlevad ebaühtlaselt, vibreerivad väga tugevalt ja võivad põhjustada elektritööriista kontrolli kaotamist.
• Mitte mingil juhul ei tohi kasutada kahjustatud töövahendeid. Kontrollige töövahendeid enne igat kasutamist, nt lihvimisrattad löhenemise ja pragunemise, lihvimisalused pragunemise, kulumise või tugeva kulumise, traatharjad lahtiste või katkiste juhtmete suhtes. Kui elektritööriist või töövahend on maha kukkunud, kontrollige seda kahjustuste suhtes või kasutage teist kahjustamata tööriista. Kui tööriist on kontrollitud ja parandatud, tuleb elektritööriist lülitada üheks minutiks kõrgeimale kiirusele, jälgides, et operaator ja läheduses olevad kõrvalseisjad oleksid väljaspool põörleva tööriista tsooni. Kahjustatud tööriistad purunevad tavaliselt selle katseaja jooksul.
• Tuleb kanda isikukaitsevahendeid. Sõltuvalt töö liigist kandke kogu nägu katvat kaitsemaski, silmakaitsevahendeid või kaitseprille. Vajaduse korral kasutage tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põllukindaid, et kaitsta väikeste hõõrutud ja töödelud materjali osakeste eest. Kaitske silmi töö käigus tekkivate võõrkehade eest. Tolmumask ja hingamisteede kaitsevahendid peavad filtreerima töö käigus tekkiva tolmu. Pikaajaline müraga kokkupuude , võib põhjustada kuulmislangust.
• Veenduge, et kõrvalseisjad on elektrilise tööriista käeulatuses ohutusse kaugusesse. Igaüks, kes on töötava elektrilise tööriista läheduses, peab kasutama isikukaitsevahendeid. Tööriistade killud või purunenud töövahendid võivad puruneda ja põhjustada vigastusi ka väljaspool vahetut käeulatuvusvööndit.
• Kui teete tööd, kus tööriist vöib kokku puutuda varjatud elektrijuhtmetega vöi oma toitejuhtmega, hoidke tööriista ainult käepideme isoleeritud pindadest. Kokkupuude vörgukaabliga vöib pöhjustada pinge ülekandumist elektritööriista metallosadele, mis vöib pöhjustada elektrilögi.
• Hoidke võrgukaabel põörlevatest töövahenditest eemal. Kui kaotate kontrolli tööriista üle, võib võrgukaabel läbi lõigata või sisse tömmata ning teie käsi või kogu käsi võib sattuda põörleva töövahendi külge.
• Ärge kunagi pange elektrilist tööriista maha enne, kui töötav tööriist on täielikult peatunud. Pöörlev tööriist vöib puutuda kokku pinnaga, millele see on maha pandud, nii et vöite kaotada kontrolli elektritööriista üle.
• Ärge kandke elektrilist tööriista, kui see liigub. Röivaste juhuslik kokkupuude pöörleva elektrilise tööriistaga vöib pöhjustada selle sissetömbumist ja elektrilise tööriista puurimist operaatori kehasse.
• Puhastage elektrilise tööriista ventilatsiooniavad regulaarselt. Mootori puhur tömbab korpusesse tolmu ja suur metallitolmu kogunemine vöib pöhjustada elektrilist ohtu.
• Ärge kasutage elektrilist tööriista tuleohtlike materjalide lähedal. Sädemed võivad need süttida.
• Ärge kasutage tööriistu, mis vajavad vedelat jahutusvedelikku. Vee või muude vedelate jahutusvedelike kasutamine võib põhjustada elektrilööki.

Tagasilükkamine ja asjakohased ohutusnõuanded

Tagasilöök on elektrilise tööriista äkiline reaktsioon pöörleva tööriista, näiteks lihvimisrattaga, lihvimislapiga, traatharjaga jne, blokeerimisele või takistusele. Takistus või blokeerumine põhjustab pöörleva töövahendi ootamatu peatumise. Kontrollimatu elektritööriist tõrgub seega töövahendi pöörlemissuunale vastupidises suunas.

Kui näiteks lihvimisratas jääb kinni või takerdub töödeldavasse detaili, lülitatakse elektritööriista toide välja. Kui lihvketas saab uuesti pöörlemisvõime, alustab lihvmasin automaatselt tööd. Lihvketta liikumine (operaatori suunas või temast eemale) söltub siis sellest, millises suunas on ketas ummistumiskohas liikunud. Lisaks sellele võivad lihvimisrattad ka puruneda. Tagasilöök on elektrilise tööriista ebaõige või vale kasutamise tagajärg. Seda saab vältida allpool kirjeldatud asjakohaste ettevaatusabinõude võtmisega.

• Elektrilist tööriista tuleb hoida kindlalt, keha ja käed peavad olema sellises asendis, et tagasilööki oleks võimalik pehmendada. Kui lisakäepide kuulub standardvarustuse hulka, tuleks seda alati kasutada, et käivitamisel oleks võimalikult suur kontroll tagasilöögijõudude või tagasilöögimomendi üle. Operaator saab tõuke- ja tagasilööginähtusi kontrollida, rakendades asjakohaseid ettevaatusabinõusid.
• Ärge kunagi hoidke käsi pöörlevate töövahendite lähedal. Töövahend vöib tagasilöögi tõttu käsi vigastada.
• Hoidke end eemal leviala tsoonist, kus elektriline tööriist tagasilöögi ajal liigub. Tagasilöögi tagajärjel liigub elektritööriist blokeerumiskohas lihvketta liikumisele vastupidises suunas.
• Olge eriti ettevaatlik nurkade, teravate servade jne töötlemisel. Vältige töövahendite körvalejuhtimist või kinnijäämist. Pöörlev töövahend on nurkade, teravate servade töötlemisel või tagasilöögi korral kergemini kinni jääma. See võib põhjustada kontrolli kaotust või tagasilööki.
• Ärge kasutage puidust või hammastatud kettaid. Seda tüüpi töövahendid põhjustavad sageli tagasilööki või kontrolli kaotamist elektrilise tööriista üle.

Spetsiaalsed ohutusjuhised lihvimise ja löikamise kohta lihvetastega

• Kasutage ainult elektrilise tööriista jaoks ettenähtud lihvimisratast ja ratta jaoks ettenähtud kaitseplaati. Lihvimisrattad, mis ei ole konkreetse elektrilise tööriista jaoks ette nähtud, ei ole piisavalt kaitstud ja ei ole piisavalt ohutud.
• Painutatud lihvimiskettad tuleb paigaldada nii, et ükski osa ketast ei ulatu kaitsekatte servast välja. Ebakorrektselt paigaldatud lihvimisketta, mis ulatub kaitsekatte servast kaugemale, ei ole piisavalt kaitstud.
• Kaitse peab olema tugevalt kinnitatud elektrilise tööriista külge, et tagada võimalikult suur ohutus ning see peab olema paigutatud nii, et lihvimisrattale avatud ja operaatori poole suunatud osa oleks võimalikult väike. Kaitsekate kaitseb operaatorit killustiku, juhusliku kokkupuute lihvketastega ning sädemete eest, mis võivad riideid süüdata.
• Lihvketast tuleb kasutada ainult selleks ettenähtud tööde tegemiseks. Ärge kunagi lihvige näiteks lõikeketta külgpinnaga. Lõikekettad on mõeldud materjali eemaldamiseks ketta servaga. Külgmiste jõudude mõju nendele lihvketastele võib neid purustada.
• Kasutage alati kahjustamata kinnitusäärikuid, mis on valitud lihvetaste jaoks öige suuruse ja kujuga. Korralikud äärikud toetavad lihvetast ja vähendavad seega ketaste purunemise ohtu. Löikeketaste äärikud võivad erineda teiste lihvetaste äärikutest.
• Ärge kasutage suuremate elektriliste tööriistade kasutatud lihvimisrattasid. Suuremate elektritööriistade lihvimisrattad ei ole möeldud väiksematele elektritööriistadele omaste körgemate pöörete jaoks ja vöivad seetõttu puruneda.

Täiendavad spetsiifilised ohutusjuhised lihvimisketta lõikamine

• Vältige lõikeketta kinnijäämist või liiga suurt survet. Ärge tehke liiga sügavaid lõikeid. Lõikeketta ülekoormamine suurendab selle koormust ja kalduvust ummistuda või blokeeruda ning seeläbi ka võimalust, et see võib ära visata või puruneda.
• Vältige pöörleva lõikeketta ees ja taga asuvat ala. Lõikeketta liikumine töödeldavas detailis teist eemale võib põhjustada, et

elektriline tööriist lendab tagasilöögi korral koos pöörleva kettaga otse teie poole.

• Plaadid või suured esemed tuleks enne töötlemist toetada, et vähendada tagasilöögi ohtu, mida põhjustab kinni jäänud ketas. Suured töödeldavad detailid võivad oma raskuse all painduda. Toorik peaks olema mölemalt poolt toetatud, nii lõikeliini lähedal kui ka serva juures.
• Olge eriti ettevaatlik, kui lõikate auke seintesse või töötate muudes nähtamatutes kohtades. Materjali sisse sukelduv lõikeketas võib põhjustada tööriista tagasilöögi, kui see puutub kokku gaasi- või veetorude, elektrikaablite või muude objektidega.

Spetslaalsed ohutusjuhised liivapaberiga lihvimise kohta

Ärge kasutage liiga suuri liivapaberilehti. Lihvimispaberi suuruse valimisel järgige tootja soovitusi. Üle lihviplaadi väljaulatuv lihvipaber võib põhjustada vigastusi ja võib põhjustada paberi ummistumist või rebenemist või tagasilööki.

Spetsiaalsed ohutusjuhised traatharjadega töötamiseks

• Tuleb arvestada, et isegi tavalise kasutamise korral läheb harja kaudu traadi tükke kaduma. Ärge koormake juhtmeid liiga suure surve avaldamisega üle. Öhus liikuvad traaditükid võivad kergesti läbi õhukese riietuse ja/või naha tungida.
• Kui soovitatakse kasutada kaitsepiiret, vältige harja kokkupuutumist kaitsepiiretega. Plaat- ja potiharjade läbimõõtu võib suurendada surve- ja tsentrifugaaljõududega. Täiendavad ohutusnõuanded
• Tööriistade puhul, mis on mõeldud keermestatud lihvketaste vastuvõtmiseks, kontrollige, et lihvketaste keermete pikkus vastaks spindli keermete pikkusele.
• Toorik peab olema kinnitatud. Tooriku kinnipidamine kinnitusseadme või kääridega on ohutum kui selle käes hoidmine.
• Ärge puudutage lõike- ja lihvimiskettaid enne, kui need on jahtunud.
• Kui kasutate kiirkinnitusäärikut, veenduge, et spindlile paigaldatud sisemine äärik on varustatud kummist O-röngaga ja et see röngas ei ole kahjustatud. Veenduge ka, et välisääriku ja sisemise ääriku pinnad on puhtad.
• Kasutage kiirkinnitust ainult koos abrasiiv- ja lõikekettadega. Kasutage ainult vigastamata ja korralikult töötavaid äärikuid.

TÄHELEPANU: Seade on möeldud kasutamiseks siseruumides.

Vaatamata ohutu konstruktsiooni, ohutusmeetmete ja täiendavate kaitsemeetmete kasutamisele, on töö käigus alati olemas vigastuste jääkoht.

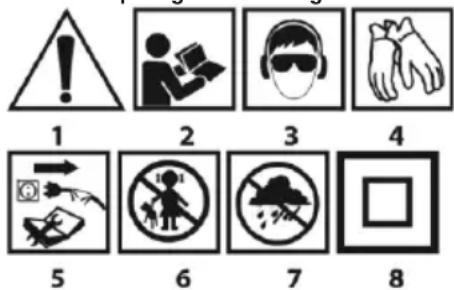

Kasutatud piktogrammide selgitus.

1 2 3 4 5 6 7 8

1. Ettevaatust Võtke erilisi ettevaatusabinõusid
2. Lugege kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja ohutustingimusi!
   3.Kandke isikukaitsevahendeid (kaitseprillid, körvakaitse).
   4.Kandke kaitsekindaid
3. Enne hooldust või remonti ühendage toitejuhe lahti.
   6.Hoidke lapsed tööriistast eemal
4. Protect vihma eest
   8.Kaitse teine klass

Täiendavad turvaelemendid

Ajutise voolukatkestuse korral või pärast pistikupesa eemaldamist pistikupesast, kui lüliti on asendis " on", tuleb lüliti enne taaskäivitamist lahti lukustada ja välja lülitada.

Täiendava funktsioonina, mis suurendab kasutaja ohutust, lülitatakse lihvija toide välja, kui masin on ülekoormatud või ketas on

blokeeritud. Kui ketas on taas võimeline pöörlema, alustab lihvija automaatselt tööd.

TÄHELEPANU: Olge nurklihvijaga töötades alati väga tähelepanelik, et mitte vahele jääda.

KONSTRUKTSIOON JA KOHALDAMINE

Nurklihvmasin on II klassi isoleeritud käsitööriist. Masinat ajab ühefaasiline kommutaatoriga mootor, mille pöörlemiskiirust vähendatakse hammasrataste abil. Seda saab kasutada nii lihvimiseks kui ka löikamiseks. Seda tüüpi elektrilist tööriista kasutatakse laialdaselt igat liiki kobestuste eemaldamiseks metalldetailide pinnalt, keevisömbluste pinnatöötluseks, öhukese seinaga torude ja väikeste metalldetailide läbilõikamiseks jne. Sobivate tarvikutega saab nurklihvijat kasutada mitte ainult löikamiseks ja lihvimiseks, vaid ka näiteks rooste, värvikihi jne puhastamiseks.

Selle kasutusvaldkondade hulka kuuluvad mitmesugused remondija ehitustööd, mis ei ole seotud ainult metallidega. Nurklihvijat saab kasutada ka ehitusmaterjalide, nt tellise, sillutiskivide, keraamiliste plaatide jne lõikamiseks ja lihvimiseks.

Seade on mõeldud ainult kuivaks kasutamiseks, mitte poleerimiseks. Ärge kasutage elektrilist tööriista vääralt

Väärkasutamine.

• Ärge käsitsege asbesti sisaldavaid materjale. Asbest on kantserogeenne.
• Ärge töötage materjalidega, mille tolm on tuleohtlik või plahvatusohtlik. Elektritööriistaga töötades tekivad sädemed, mis võivad tekitatud aurud süüdata.
• Lihvimistöödel ei tohi kasutada lõiketerasid. Lõikeketastega töötatakse küljepinnaga ja sellise ratta esipinnaga lihvimine võib põhjustada ratta kahjustusi, mille tagajärjel on oht, et operaator saab kehavigastusi.

GRAAFILISTE LEHEKÜLGEDE KIRJELDUS

Allpool esitatud numeratsioon viitab käesoleva kasutusjuhendi graafilistel lehekülgedel näidatud seadme komponentidele.

1. Spindliluku nupp

2.Switch

1. Täiendav käepide

4.Shield

1. Interlock nupp, et vältida juhuslikku käivitamist

2. Carbon harja kate

9.Main käepideme lukk

1. Lever (tera kaitse)

* Joonise ja toote vahel võib olla erinevusi.

ACCESSORIES

• Kilp 1 tk.
• Spetsiaalne mutrivõtja 1 tk.
  • Täiendav käepide 1 tk.
• Isekinnitatav väline äärik 1tk.

TÖÖKS ETTEVALMISTAMINE

LISAKÄEPIDEME PAIGALDAMINE

Lisakäepide (3) paigaldatakse ühte lihvimispea avadesse. Soovitatav on kasutada abikäepidemega lihvijat. Kui hoate lihvijat töötamise ajal mölema käega (kasutades ka lisakäepidet), on väiksem oht, et käsi puudutab pöörlevat ketast või harja ja saab tagasilöögi tõttu vigastada.

REGULEERITAV PÕHIKÄEPIDE

Enne töö alustamist saab lihvimisseadme peamise käepideme asendit reguleerida nii, et see sobiks köige paremini tehtava töö jaoks. Käepideme saab reguleerida 3 asendisse, keerates seda 90° vasakule või paremale vörreldes põhiasendiga.

• Vajutage põhikäepideme lukustusnuppu (9).
- Keerake peakäepide soovitud asendisse.
- Peakäepide lukustub automaatselt valitud asendisse.

KILBI PAIGALDAMINE JA REGULEERIMINE

Terakaitse kaitseb operaatorit prahi, töövahendi juhusliku kokkupuute või sädemete eest. Kaitse tuleb alati paigaldada nli, et selle kattev osa oleks operaatori poole suunatud.

Terakaitse kinnituse konstruktsioon võimaldab kaitse

optimaalsesse asendisse seadistada ilma töörilstadeta.

• Lõdvendage ja tömmake hooba (10) ketta kaitsekorral (4) tagasi.
• Keerake kettakaitse (4) soovitud asendisse.
  • Lukustage hooba(10) langetades.
  Kettakaitse eemaldamine ja reguleerimine toimub vastupidises järjekorras kui selle paigaldamine.

TÖÖRIISTA ASENDAMINE

Tööriistade vahetamise ajal tuleb kanda töökindaid.

Spindlilukustusnuppu (1) kasutatakse ainult lihvimasina spindli lukustamiseks töövahendi paigaldamisel või eemaldamisel. Seda ei tohi kasutada pidurdusnupuna, kui ketas pöörleb. See võib kahjustada lihvimisseadet või vigastada kasutajat.

KETTA PAIGALDAMINE

Alla 3 mm paksuste lihvimis- või lõikekettade puhul tuleb välimise ääriku (5) iselukustuv mutter kruvida plaadi küljele tasakesi kinni.

• Vajutage spindliluku nuppu (1).
- Pingutage isekinnituvat välisäärikut (5) käsitsi.
- Lõdvendage ja eemaldage iselukustuv välimine äärik (5).
- Asetage ketas nii, et see surutakse vastu sisemise ääriku (6) pinda.
- Kruvi iselukustuva välisääriku külge (5)
Plaatide demonteerimine toimub vastupidises järjekorras kui kokkupanek. Kokkupaneku ajal tuleb ketas suruda vastu sisemise ääriku (6) pinda ja asetada keskeltläbi selle alumisele küljele. Kui iselukustuv mutter jäab kinni, kasutage spetsiaalset mutrivõtit.

KEERMESTATUD AVAGA TÖÖVAHENDITE PAIGALDAMINE WANY

Vajutage spindliluku nuppu (1).

• Eemaldage eelnevalt paigaldatud tööriist - kui see on paigaldatud
• Enne paigaldamist eemaldage mölemad äärikud - sisemine äärik (6) ja isekinnituv välisäärik (5).
• Keerake töövahendi keermestatud osa spindlile ja pingutage seda veidi.

Keermestatud puuriga töövahendite lahtivõtmine toimub vastupidises järjekorras kui kokkupanek.

NURKLIHVIJA PAIGALDAMINE NURKLIHVIJA STATIVILE

Nurklihvijat on lubatud kasutada nurklihvijate jaoks ettenähtud statiivil, kui see on nöuetekohaselt paigaldatud vastavalt statiivi tootja koostamisjuhistele.

TÖÖ / SEADED

Kontrollige enne lihvimisrattaga töötamist selle seisukorda. Ärge kasutage löhutud, pragunenud vöi muul viisil kahjustatud lihvimisrattasid. Kulunud ketas vöi harja tuleb enne kasutamist kohe uue vastu vahetada. Kui olete töö löpetanud, lülitage lihvimismasin alati välja ja oodake, kuni töövahend on täielikult seisma jäänud. Alles siis vöib lihvimisseadme ära panna. Ärge pidurdage pöörlevat lihvetast, surudes seda vastu töödeldavat detaili.

• Ärge kunagi koormake lihvijat üle. Elektritööriista kaal avaldab tööriista tõhusaks kasutamiseks piisavat survet. Ülekoormus ja liigne surve võivad põhjustada elektritööriista ohtliku purunemise.
• Kui lihvija kukub töö käigus, tuleb töövahend kindlasti kontrollida ja vajaduse korral välja vahetada, kui leitakse, et see on kahjustatud või deformeerunud.
• Ärge kunagi lööge töövahendit vastu töömaterjali.
• Vältige kettaga põrgatamist ja kraapimist, eriti kui töötate nurkades, teravatel servadel jne (see võib põhjustada kontrolli kaotamist ja tagasilööki). (see võib põhjustada kontrolli kaotamist elektrilise tööriista üle ja tagasilöögi efekti).

- Ärge kunagi kasutage puidu lõikamiseks mõeldud ketaste ketaste kasutamist ketassaagidest. Selliste saekettade kasutamine põhjustab sageli elektrilise tööriista tagasilöögi nähtust, kontrolli kaotamist ja võib põhjustada operaatori vigastusi.

ON/OFF

Hoidke lihvijat käivitamise ja töötamise ajal mölema käega. Lihvija on varustatud ohutuslülitiga, et vältida juhuslikku käivitamist.

• Vajutage hoova nuppu (7) ettepoole.
• Vajutage sisse/välja nuppu (2).
• Lülitusnupule (2) rõhu vabastamine peatab lihvimasina.
Käivitamisel käivitub mootor aeglase käivitusega, mida kasutatakse koormamata mootori käivitamiseks.

Pärast lihvimasina käivitamist oodake enne töö alustamist, kuni lihvimisrattad on saavutanud maksimaalse pöörlemiskiiruse. Lülitit ei tohi kasutada, kui lihvija on sisse- või väljalüllitatud. Lihvimisseadme lülitit tohib kasutada ainult siis, kui elektriline tööriist on töödeldavast detailist eemal.

CUTTING

• Nurklihvijaga saab lõigata ainult sirgjooneliselt.
• Ärge lõigake materjali käes hoides.
• Suured töödeldavad detailid tuleb toetada ja tuleb jälgida, et toetuspunktid oleksid lõikeliini lähedal ja materjali otsas. Stabiilselt asetatud materjal ei kipu lõikamise ajal liikuma.
• Väikesed töödeldavad detailid tuleb kinnitada nt vaagnas, klambrite abil jne. Materjal tuleks kinnitada nii, et lõikekoht oleks kinnituselemendi lähedal. See tagab suurema lõiketäpsuse.
• Ärge lubage lõikeketta vibratsiooni ega tampimist, sest see halvendab lõikekvaliteeti ja võib põhjustada lõikeketta purunemise.

- Lõikekettale ei tohi lõikamise ajal avaldada külgsurvet.

- Kasutage öiget lõikeketast sõltuvalt lõigatavast materjalist.

- Materjali läbilõikamisel on soovitatav, et etteande suund oleks kooskõlas lõikeketta pöörlemissuunaga.

- Lõikesügavus sõltub ketta läbimõõdust.

- Kasutada tohib ainult selliseid kettaid, mille nimiläbimõõt ei ole suurem kui lihvimismudeli jaoks soovitatud nimiläbimõõt.

- Sügavate lõigete (nt profiilid, ehitusplokid, tellised jne) tegemisel ärge laske kinnitusäärikutel puutuda toorikuga kokku.

Lõikekettad saavutavad töö ajal väga kõrge temperatuuri - ärge puudutage neid kaitsmata kehaosadega enne, kui need on maha jahtunud.

SANDIMINE

Lihvimistöid saab teha näiteks lihvimiskettade, tassikettade, klappketaste, abrasiivvillaga ketaste, traatharjade, painduvate liivapaberi ketaste jne abil. lga ketas- ja toorikutüüp nõuab sobivat töövötet ja asjakohaste isikukaitsevahendite kasutamist.

Lõikamiseks mõeldud kettaid ei tohiks kasutada lihvimiseks.

Lihvimiskettad on möeldud materjali eemaldamiseks ketta servaga.

• Ärge lihvige ketta küljega. Optimaalne töönurk selle tüüpi ketaste puhul on 30.°
• Lihvimistöid tohib teha ainult materjali jaoks sobivate lihvimiskettadega.

Lamellkettaga, abrasiivvillakettaga ja liivapaberi paindlike ketastega töötamisel tuleb jälgida, et rünnakunurk oleks öige.

• Ärge lihvige kogu ketaste pinda.
• Seda tüüpi kettaid kasutatakse tasaste pindade töötlemiseks.
  Traatharjad on mõeldud peamiselt profilide ja raskesti ligipääsetavate kohtade puhastamiseks. Neid saab kasutada nälteks rooste, värvikihi jne eemaldamiseks materjali pinnalt.

Kasutada tohib ainult selliseid töövahendeid, mille lubatud kiirus on suurem või võrdne nurkilhvíku maksímaalse kíirusega ilma koormuseta.

KÄITAMINE JA HOOLDUS

Enne paigaldamist, reguleerimist, parandamist või kasutamist tömmake toitejuhe vooluvõrgust välja.

HOOLDUS JA LADUSTAMINE

• Seadet on soovitatav puhastada kohe pärast iga kasutamist.
• Ärge kasutage puhastamiseks vett ega muid vedelikke.
• Seadet tuleks puhastada kuiva lapiga või puhuda madala rõhuga suruõhuga.
• Ärge kasutage mingeid puhastusvahendeid ega lahusteid, sest need võivad kahjustada plastosasid.
• Puhastage regulaarselt mootori korpuse ventilatsiooniavad, et vältida seadme ülekuumenemist.
• Kui toitekaabel on kahjustatud, tuleb see asendada samade omadustega kaabliga. See toiming tuleb usaldada kvalifitseeritud spetsialistile või lasta seadet hooldada.
• Hoidke seadet alati kuivas ja lastele kättesaamatus kohas. Kõik vead tuleb kõrvaldada tootja volitatud teeninduses.

TEHNILISED NÄITAJAD

RATING ANDMED

PARAMETER	VÄÄRTUS
Toitepinge	230-240 V AC
Tarnesagedus	50 Hz
Nimivõimsus	3000 W
Nimikiirus	6600 min ^-1
Max. ketta läbimõõt	230 mm
Ketta siseläbimõõt	22,2 mm
Spindli niit	M14
IP kaitse tase	IPX0
Kaitseklass	II
Mass	5.55 kg
Tootmisaasta	2023

MÜRA JA VIBRATSIOONI ANDMED

Helirōhu tase (lihvimine)	L_PA = 91 dB(A) K=3dB(A)
Helirōhu tase (lōikamine)	L_PA = 90 dB(A) K=3dB(A)
Helivōimsuse tase (lihvimine)	L_WA = 99 dB(A) K=3dB(A)
Helivōimsuse tase (lōikamine)	L_WA = 98 dB(A) K=3dB(A)
Maksimaalne kiirenduse väärtus	a_h = 8 m/s ^2K=1,5 m/s ^2

MÜRA JA VIBRATSIOONI ANDMED

Teave müra ja vibratsiooni kohta

Väljastatud müra tasemed, nagu väljastatud helirõhutase Lp A ja helivõimsuse tase Lw A ning mõõtemääramatus K, on esitatud allpool juhendis vastavalt standardile EN 60745.

Allpool on esitatud EN60745 kohaselt määratud vibratsiooniväärtused (kiirenduse väärtus) ja moõtemääramatus K.

Käesolevas kasutusjuhendis esitatud vibratsioonitase on möödetud vastavalt EN60745 sätestatud möötmismenetlusele ja seda saab kasutada elektriliste tööriistade vördlemiseks. Seda saab kasutada ka vibratsioonile kokkupuute esialgseks hindamiseks.

Näidatud vibratsioonitase on tüüpiline elektrilise tööriista põhikasutusele. Kui elektritööriista kasutatakse muudeks rakendusteks või koos teiste töövahenditega ning kui seda ei hooldata piisavalt, võib vibratsioonitase muutuda. Eespool nimetatud põhjused võivad põhjustada suurenenud vibratsioonikoormust kogu tööperioodi jooksul.

Vibratsiooniga kokkupuute täpseks hindamiseks tuleb arvesse võtta ajavahemikke, mil elektriline tööriist on välja lülitatud või kui see on sisse lülitatud, kuid ei kasutata tööks. Sel viisil võib kogu vibratsiooniga kokkupuude osutuda palju väiksemaks.

Kasutaja kaitsmiseks vibratsiooni mõjude eest tuleks rakendada täiendavaid ohutusmeetmeid, näiteks: elektrilise tööriista ja töövahendite hooldamine, sobiva käetemperatuuri tagamine, nõuetekohane töökorraldus.

KESKKONNAKAITSE

Elektritoitega tooteid ei tohiks hävitada koos olmejäätmetega, vaid need tuleks viia asjakohastesse jäätmekäitluskohtadesse. Teabe saamiseks körvaldamise kohta võtke ühendust oma toote edasimüuja või kohaliku omavalitsusega. Elektri- ja elektroonikaseadmete jäätmed sisaldavad keskkonnasõbralikke aineid. Ringlusse võtmata seadmed kujutavad endast potentsiaalset ohtu keskkonnale ja inimeste tervisele.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, mille registrijärgne asukoht on Varssavi, ul. Pograniczna 2/4 (edaspidi "Grupa Topex") teatab, ef köik autoriöigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas muu hulgas Selle tekst, fotod, diagrammid, joonised ja koostamine kuuluvad eranditult Grupa Topexile ja on öiguskaitse all vastavalt 4. veebruari 1994. aasta seadusele autoriöiguse ja sellega seotud öiguste kohta (Teataja 2006 nr 90 Poz. 631, muudetud kujul). Kogu käsiraamatu ja selle üksikute elementide kopeerimine, töötlemine, avaldamine ja muutmine ärilistel eesmärkidel ilma Grupa Topexi kirjaliku nõusolekuta on rangelt keelatud ning võib kaasa tuua tsivil- ja kriminaalvastutuse.

EÜ vastavusdeklaratsioon

Käesolev vastavusdeklaratsioon on välja antud tootja ainuvastutusel. Eespool kirjeldatud toode vastab järgmistele dokumentidele:

Masinadirektiiv 2006/42/EÜ

Elektromagnetilise ühilduvuse direktiiv 2014/30/EL

RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL

Ja vastab standardite nõuetele:

EN 62841-1:2015+A11:2022; EN IEC 62841-2-3:2021+A11:2021

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021;

EN IEC 63000:2018

Käesolev deklaratsioon käsitleb ainult masinat sellisena, nagu see on turule viidud, ja ei hölma komponente

lisab lõppkasutaja või teostab seda hiljem.

Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress:

Allkirjastatud järgmiste isikute nimel:

Grupa Topex Sp. z o.o. Sp.k.
