NÁVOD K OBSLUZE 04-715 NEO tools

Bezpečnostní pokyny pro broušení, broušení brusným papírem, práci s drátěnými kartáči a řezání brusným kotoučem.

• Toto elektrické nářadí lze používat jako běžnou brusku, brusku na brusný papír, brusku s drátěným kartáčem a jako brusnou frézu. Dodržujte všechny bezpečnostní pokyny, návody, popisy a údaje dodané s elektrickým nářadím. Nedodržení následujících pokynů může způsobit nebezpečí úrazu elektrickým proudem, požáru a/nebo vážného zranění.
• Toto elektrické nářadí se nesmí používat k leštění. Použití elektrického nářadí k jiné než určené pracovní činnosti může vést k nebezpečí a zranění.
• Nepoužívejte příslušenství, které není speciálně navrženo a doporučeno výrobcem pro dané nářadí. Skutečnost, že příslušenství lze na elektrické nářadí namontovat, není zárukou bezpečného používání.
• Přípustné otáčky použitého pracovního nástroje nesmí být nižší než maximální otáčky uvedené na elektrickém nářadí. Pracovní nástroj, který se otáčí rychleji, než je přípustná rychlost, se může zlomit a části nástroje se mohou odštípnout.
• Vnější průměr a tlouštka pracovního nástroje musí odpovídat rozměrům elektrického nářadí. Pracovní nástroje s nesprávnými rozměry nelze dostatečně stínit ani kontrolovat.
• Pracovní nástroje se závitovou destičkou musí přesně zapadat do závitu na vřetenu. U pracovních nástrojů s přírubou musí průměr otvoru pracovního nástroje odpovídat průměru příruby. Pracovní nástroje, které přesně nepasují na elektrické nářadí, se budou otáčet nerovnoměrně, budou velmi silně vibrovat a mohou způsobit ztrátu kontroly nad elektrickým nářadím.
• V žádném případě nepoužívejte poškozené pracovní nástroje. Před každým použitím zkontrolujte nářadí, např. brusné kotouče, zda nejsou odštípnuté a popraskané, brusné podložky, zda nejsou

popraskané, opotřebované nebo silně opotřebované, drátěné kartáče, zda nejsou uvolněné nebo přetržené dráty. Pokud elektrické nářadí nebo pracovní nástroj upadl, zkontrolujte, zda není poškozený, nebo použijte jiný nepoškozený nástroj. Pokud byl nástroj zkontrolován a opraven, zapněte elektrické nářadí na nejvyšší otáčky na dobu jedné minuty a dbejte na to, aby se obsluha a okolostojící osoby v blízkosti nacházely mimo zónu rotujícího nástroje. Poškozené nářadí se během této doby testování obvykle zlomí.

• Je nutné používat osobní ochranné pomůcky. V závislosti na typu práce noste ochrannou masku zakrývající celý obličej, ochranu očí nebo ochranné brýle. V případě potřeby používejte protiprachovou masku, ochranu sluchu, ochranné rukavice nebo speciální zástěru na ochranu před malými částicemi obrušovaného a opracovávaného materiálu. Chraňte si oči před cizími tělesy ve vzduchu, která vznikají při práci. Prachová maska a ochrana dýchacích cest musí odfiltrovat prach vznikající při práci. Dlouhodobé vystavení hluku, může vést ke ztrátě sluchu.
• Ujistěte se, že jsou okolní osoby v bezpečné vzdálenosti od dosahu elektrického nářadí. Každý, kdo se nachází v blízkosti pracujícího elektrického nářadí, musí používat osobní ochranné prostředky. Úlomky obrobků nebo zlomené pracovní nástroje se mohou odštípnout a způsobit zranční i mimo bezprostřední zónu dosahu.
• Při práci, při níž by se nářadí mohlo dostat do kontaktu se skrytými elektrickými vodiči nebo vlastním napájecím kabelem, držte nářadí pouze za izolované plochy rukojeti. Při kontaktu se síťovým kabelem může dojít k přenosu napětí na kovové části elektrického nářadí, což může způsobit úraz elektrickým proudem.
• Sít'ový kabel udržujte mimo dosah rotujících pracovních nástrojů. Pokud ztratíte kontrolu nad nářadím, může dojít k přeříznutí nebo vtažení sít'ového kabelu a zachycení vaší ruky nebo celé ruky rotujícím pracovním nástrojem.
• Nikdy neodkládejte elektrické nářadí dříve, než se pracovní nástroj zcela zastaví. Rotující nástroj se může dostat do kontaktu s povrchem, na který je odložen, także byste mohli ztratit kontrolu nad elektrickým nářadím.
• Nepřenášejte elektrické nářadí, pokud je v pohybu. Náhodný kontakt oděvu s rotujícím elektrickým nářadím může způsobit jeho vtažení a zavrtání elektrického nářadí do těla obsluhy.
• Pravidelně čistěte větrací otvory elektrického nářadí. Ventilátor motoru nasává prach do krytu a velké nahromadění kovového prachu může způsobit elektrické nebezpečí.
• Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Jiskry by je mohly zapálit.
• Nepoužívejte nářadí, které vyžaduje kapalné chladicí kapaliny. Použití vody nebo jiných kapalných chladicích kapalin může vést k úrazu elektrickým proudem.

Odmítnutí a příslušné bezpečnostní tipy

Zpětný ráz je náhlá reakce elektrického nářadí na zablokování nebo překážku rotujícího nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč apod. Zaseknutí nebo zablokování vede k náhlému zastavení rotujícího pracovního nástroje. Nekontrolovaný elektrický nástroj tak bude trhat ve směru opačném, než je směr otáčení pracovního nástroje.

Když se například brusný kotouč zasekne nebo se zasekne v obrobku, vypne se napájení elektrického nástroje. Jakmile se brusný kotouč opět začne otáčet, bruska začne automaticky pracovat. Pohyb brusného kotouče (směrem k obsluze nebo od ní) je pak závislý na směru pohybu kotouče v místě zablokování. Kromě toho se mohou brusné kotouče také zlomit. Zpětný ráz je důsledkem nesprávného nebo chybného používání elektrického nářadí. Lze mu předejít přijetím vhodných opatření popsaných níže.

• Elektrické nářadí by mělo být drženo pevně, s tělem a rukama v poloze, která zmírnuje zpětný ráz. Pokud je součástí standardního vybavení pomocná rukojet, měla by se vždy používat, aby bylo možné co nejlépe kontrolovat síly zpětného rázu nebo moment zpětného rázu při spuštění. Obsluha může kontrolovat jevy trhnutí a zpětného rázu přijetím vhodných opatření.
• Nikdy nedržte ruce v blízkosti rotujících pracovních nástrojů. Pracovní nástroj může v důsledku zpětného rázu ruku poranit.
• Nepřibližujte se k oblasti dosahu, kde se elektrické nářadí při zpětném rázu pohybuje. V důsledku zpětného rázu se elektrické

nářadí pohybuje v opačném směru, než je pohyb brusného kotouče v místě zablokování.

• Obzvlástě opatní bud’te při obrábění rohů, ostrých hran apod. Zabraňte vychýlení nebo zaseknutí pracovních nástrojů. Rotující pracovní nástroj je náchylnější k zaseknutí při obrábění úhlů, ostrých hran nebo pokud je odkopnut zpět. To se může stát příčinou ztráty kontroly nebo zpětného rázu.
• Nepoužívejte dřevěné nebo ozubené kotouče. Pracovní nástroje tohoto typu často způsobují zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.

Zvláštní bezpečnostní pokyny pro broušení a řezání brusným kotoučem

• Používejte pouze brusný kotouč určený pro dané elektrické nářadí a ochranný kryt určený pro tento kotouč. Brusné kotouče, které nejsou určeny pro konkrétní elektrické nářadí, nemohou být dostatečně chráněny a nejsou dostatečně bezpečné.
• Ohnuté brusné kotouče musí být namontovány tak, aby žádná jejich část nevyčnívala za okraj ochranného krytu. Nesprávně namontovaný brusný kotouč vyčnívající za okraj ochranného krytu nemůže být dostatečně chráněn.
• Kryt musí být k elektrickému nářadí pevně připevněn, aby byla zaručena co nejvyšší míra bezpečnosti, a musí být umístěn tak, aby část brusného kotouče, která je vystavena a směruje k obsluze, byla co nejmenší. Kryt chrání obsluhu před úlomky, náhodným kontaktem s brusným kotoučem a také před jiskrami, které by mohly zapálit oděv.
• Brusný kotouč se smí používat pouze k práci, pro kterou je určen. Nikdy například nebruste boční plochou řezného kotouče. Řezné kotouče jsou určeny k odstraňování materiálu hranou kotouče. Působením bočních sil na tyto brusné kotouče může dojít k jejich zlomení.
• Vždy používejte nepoškozené upínací příruby správné velikosti a tvaru pro zvolený brusný kotouč. Správné příruby podpírají brusný kotouč a snižují tak nebezpečí jeho zlomení. Příruby pro žezné kotouče se mohou lišit od přírub pro ostatní brusné kotouče.
• Nepoužívejte použité brusné kotouče z většího elektrického nářadí. Brusné kotouče pro větší elektrické nářadí nejsou konstruovány pro vyšší otáčky, které jsou charakteristické pro menší elektrické nářadí, a mohou se proto zlomit.

Další specifické bezpečnostní pokyny pro řezání brusným kotoučem

• Vyvarujte se zaseknutí řezného kotouče nebo přílišného tlaku. Neprovádějte příliš hluboké řezy. Přetížení řezného kotouče zvyšuje jeho zatižení a tendenci k zaseknutí nebo zablokování, a tím i možnost vyhození nebo zlomení.
• Vyhýbejte se prostoru před a za rotujícím řezacím kotoučem. Pohyb řezného kotouče v obrobku směrem od vás může způsobit, že v případě zpětného rázu odletí elektrické nářadí s rotujícím kotoučem přímo proti vám.
• Desky nebo velké předměty by měly být před obráběním podepřeny, aby se snížilo riziko zpětného rázu způsobeného zaseknutým kotoučem. Velké obrobky se mohou ohnout pod vlastní vahou. Obrobek by měl být podepřen z obou stran, a to jak v blízkosti linie řezu, tak na okraji.
• Při řezání otvorů ve stěnách nebo v jiných neviditelných oblastech dbejte zvýšené opatrnosti. Řezný kotouč zanořený do materiálu může způsobit zpětný ráz nástroje, pokud narazí na plynové potrubí, vodovodní trubky, elektrické kabely nebo jiné předměty.

Zvláštní bezpečnostní pokyny pro broušení brusným papírem

Nepoužívejte nadměrné listy brusného papíru. Při výběru velikosti brusného papíru se říd'te doporučením výrobce. Brusný papír vyčnívající mimo brusnou desku může způsobit zranění a může vést k zablokování nebo roztržení papíru nebo k jeho zpětnému odvíjení.

Zvláštní bezpečnostní pokyny pro práci s drátěnými kartáči

• Je třeba vzít v úvahu, že i při běžném používání dochází ke ztrátám kousků drátu kartáčem. Nepřetěžujte dráty příliš velkým tlakem. Kousky drátu, které se dostanou vzduchem, mohou snadno prorazit tenký oděv a/nebo kůži.

• Pokud je doporučen ochranný kryt, zabraňte kontaktu kartáče s ochranným krytem. Průměr talířových a hmcových kartáčů lze zvětšit tlakem a odstředivými silami. Další bezpečnostní pokyny

• U nástrojů určených pro brusné kotouče se závitem zkontrolujte, zda délka závitu brusného kotouče odpovídá délce závitu vřetena.

• Obrobek musí být zajištěn. Upnutí obrobku do upínacího zařízení nebo svěráku je bezpečnější než jeho držení v ruce.
• Nedotýkejte se řezných a brusných kotoučů, dokud nevychladnou.
• Při použití rychloupínací příruby se ujistěte, že vnitřní příruba nasazená na vřeteno je opatřena pryžovým O-kroužkem a že tento kroužek není poškozen. Dbejte také na to, aby byly povrchy vnější příruby a vnitřní příruby čisté.
• Rychloupínací přírubu používejte pouze s brusnými a řeznými kotouči. Používejte pouze nepoškozené a správně fungující příruby.

UPOZORNĚNÍ: Zařízení je určeno pro provoz v interiéru.

Navzdory použití přirozeně bezpečné konstrukce, bezpečnostních opatření a dalších ochranných opatření vždy existuje zbytkové riziko úrazu při práci.

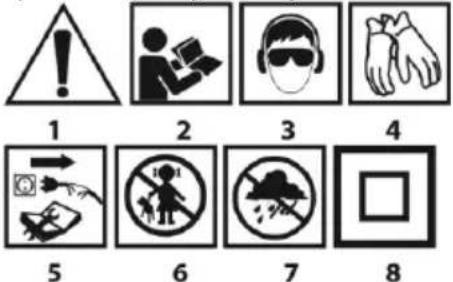

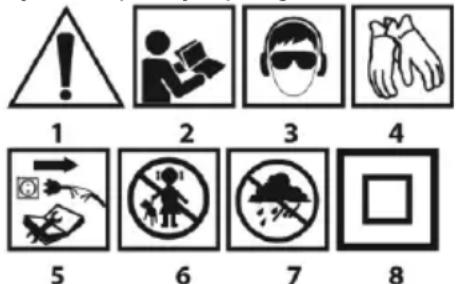

Vysvětlení použitých piktogramů.

1 2 3 4 5 6 7 8

1. Caution Přijměte zvláštní opatření
2. Přečtěte si návod k obsluze, dodržujte v něm uvedená upozornění a bezpečnostní podmínky!
3. Používejte osobní ochranné pomůcky (ochranné brýle, ochrana sluchu).
4. Wear ochranné rukavice
5. Před údržbou nebo opravou odpojte napájecí kabel.
   6.Chraňte děti před nástrojem
6. Protect pred deštěm
   8.Třída ochrany dvě

Další bezpečnostní prvky

V případě dočasného výpadku napájení ze sítě nebo po vytažení zástrčky ze zásuvky s vypínačem v poloze "zapnuto" je třeba před opětovným spuštěním vypínač odblokovat a nastavit do polohy vypnuto.

Další funkcí zvyšující bezpečnost uživatele je odpojení napájení brusky při přetížení stroje nebo zablokování kotouče. Jakmile se kotouč opět začne otáčet, bruska automaticky začne pracovat.

POZOR: Při práci s úhlovou bruskou dávejte neustále pozor, abyste tento okamžik nepromeškali.

KONSTRUKCE A POUŽITÍ

Úhlová bruska je izolované ruční elektrické nářadí třídy II. Stroj je poháněn jednofázovým komutátorovým motorem, jehož otáčky jsou redukovány pomocí úhlové převodovky. Lze ji použít k broušení i řezání. Tento typ elektrického nářadí se široce používá k odstraňování všech typů otřepů z povrchu kovových dílů, k povrchové úpravě svarů, k řezání tenkostěnných trubek a malých kovových dílů atd. S vhodným příslušenstvím lze úhlovou brusku používat nejen k řezání a broušení, ale také k čištění např. rzi, nátěrů apod.

Jeho využití zahrnuje širokou škálu opravárenských a stavebních prací, které se netýkají pouze kovů. Úhlovou brusku lze použít také k řezání a broušení stavebních materiálů, např. cihel, dlažebních kostek, keramických obkladů atd.

Spotřebič je určen pouze pro suché použití, nikoli pro leštění. Elektrické nářadí nepoužívejte nesprávně

Zneužití.

• Nemanipulujte s materiály obsahujícími azbest. Azbest je karcinogenní.
• Nepracujte s materiály, jejichž prach je hořlavý nebo výbušný. Při práci s elektrickým nářadím vznikají jiskry, které mohou vznítit uvolňované výpary.
• K broušení se nesmí používat řezné kotouče. Řezné kotouče pracují s boční plochou a broušení přední plochou takového kotouče může způsobit poškození kotouče, což může vést k nebezpečí zranění obsluhy.

POPIS GRAFICKÝCH STRÁNEK

Níže uvedené číslování se vztahuje na součásti jednotky zobrazené na grafických stránkách této příručky.

1. Tlačítko zámku vřetena

2.Switch

1. Přídavná rukojeť

4.Štít

1. Self upínací vnější příruba

6, Vnitřní příruba

1. Tlačitko blokování proti náhodnému spuštění

2. Carbon kartáčový kryt

9.Hlavní zámek rukojeti

10.Páka (kryt čepele)

* Mezi výkresem a výrobkem mohou být rozdíly.

PŘÍSLUŠENSTVÍ

• Štít 1 ks.
• Speciální klíč 1 ks.
• Přídavná rukojeť 1 ks.
• Samosvorná vnější příruba 1ks.

PŘÍPRAVA NA PRÁCI

MONTÁŽ POMOCNÉ RUKOJETI

Pomocná rukojeť (3) se instaluje do jednoho z otvorů na hlavě brusky. Doporučuje se používat brusku s pomocnou rukojetí. Pokud budete brusku při práci držet oběma rukama (i s použitím pomocné rukojeti), je menší riziko, že se vaše ruka dotkne rotujícího kotouče nebo kartáče a dojde k poranění zpětným rázem.

NASTAVITELNÁ HLAVNÍ RUKOJEŤ

Před zahájením práce lze nastavit polohu hlavní rukojeti brusky tak, aby byla pro prováděnou práci co nejvhodnější. Rukojeť lze nastavit do 3 poloh otočením o 90° doleva nebo doprava oproti základní poloze.

• Stiskněte hlavní blokovací tlačítko rukojeti (9).
- Otočte hlavní rukojeť do požadované polohy.
- Hlavní rukojeť se automaticky uzamkne ve zvolené poloze.

INSTALACE A NASTAVENÍ ŠTÍTU

Kryt nože chrání obsluhu před úlomky, náhodným kontaktem s pracovním nástrojem nebo jiskrami. Vždy je třeba dbát na to, aby jeho krycí část směrovala k obsluze.

Konstrukce krytu nože umožnuje nastavení krytu do optimální polohy bez použití nářadí.

• Uvolněte a stáhněte páčku (10) na ochranném krytu kotouče (4).
• Otočte ochranný kryt kotouče (4) do požadované polohy.
  • Uzamkněte spuštěním páčky(10).
  Demontáž a seřízení ochranného krytu disku se provádí v opačném pořadí než jeho montáž.

VÝMĚNA NÁSTROJŮ

Při výměně nástrojů je nutné nosit pracovní rukavice.

Tlačitko aretace vřetena (1) slouží pouze k aretaci vřetena brusky při montáži nebo demontáži pracovního nástroje. Nesmí se používat jako brzdové tlačitko při otáčení kotouče. Takový postup může vést k poškození brusky nebo ke zranění uživatele.

MONTÁŽ DISKU

U brusných nebo řezných kotoučů o tloušťce menší než 3 mm musí být samojistná matice vnější příruby (5) na straně kotouče našroubována naplocho.

• Stiskněte tlačítko aretace vřetena (1).
- Ručně utáhněte samosvornou vnější přírubu (5).
- Uvolněte a sejměte samosvornou vnější přírubu (5).

• Umístěte kotouč tak, aby byl přitlačen k povrchu vnitřní příruby (6).
• Šroub na vnější samosvorné přírubě (5)
  Demontáž disků se provádí v opačném pořadí než montáž. Při montáži je třeba kotouč přitisknout k povrchu vnitřní příruby (6) a usadit jej centrálně na její spodní straně. Pokud se samojistící matice zasekne, použijte speciální klíč.

INSTALACE PRACOVNÍCH NÁSTROJÚ SE ZÁVITOVÝM OTVOREM WANY

Stiskněte tlačítko aretace vřetena (1).

• Odstraňte dříve namontované nářadí, pokud je namontováno.
• Před instalací odstraňte obě příruby - vnitřní příruba (6) a samosvornou vnější přírubou (5).
• Našroubujte závitovou část pracovního nástroje na vřeteno a mírně utáhněte.

Demontáž pracovních nástrojů se závitovými otvory se provádí v opačném pořadí než montáž.

MONTÁŽ ÚHLOVÉ BRUSKY DO STOJANU ÚHLOVÉ BRUSKY

Úhlovou brusku je přípustné používat ve stativu určeném pro úhlové brusky, pokud je správně namontován v souladu s montážními pokyny výrobce stativu.

PROVOZ / NASTAVENÍ

Před použitím brusného kotouče zkontrolujte jeho stav. Nepoužívejte odštípnuté, prasklé nebo jinak poškozené brusné kotouče. Opotřebovaný brusný kotouč nebo kartáč je třeba před použitím okamžitě vyměnit za nový. Po ukončení práce brusku vždy vypněte a počkejte, až se pracovní nástroj zcela zastaví. Teprve potom je možné brusku odložit. Nebrzděte rotující brusný kotouč jeho přitlačením na obrobek.

• Mlynek nikdy nepřetěžujte. Hmotnost elektrického nářadí vyvíjí dostatečný tlak, aby bylo možné nářadí účinně ovládat. Přetížení a nadměrný tlak mohou způsobit nebezpečné zlomení elektrického nářadí.
• Pokud bruska při práci spadne, je nutné ji zkontrolovat a případně vyměnit pracovní nástroj, pokud zjistíte, že je poškozený nebo deformovaný.
• Nikdy neudeřte pracovním nástrojem o obrobek.
• Vyvarujte se odskakování a škrábání kotouče, zejména při práci v rozích, na ostrých hranách apod. (může dojít ke ztrátě kontroly a zpětnému rázu). (může to způsobit ztrátu kontroly nad elektrickým nářadím a zpětný ráz).
• Nikdy nepoužívejte kotouče určené křezání dřeva z kotoučových pil. Použití takových pilových kotoučů má často za následek zpětný ráz elektrického nářadí, ztrátu kontroly a může vést ke zranění obsluhy.

ZAPNUTO/VYPNUTO

Během spouštění a provozu držte brusku oběma rukama. Bruska je vybavena bezpečnostním spínačem, který zabraňuje náhodnému spuštění.

• Zatlačte tlačitko páky (7) dopředu.
  • Stiskněte tlačítko zapnutí/vypnutí (2).
• Uvolněním tlaku na spínací tlačítko (2) se bruska zastaví.
  Při spouštění se motor spouští pomalým rozběhem, který slouží k nastartování nezatíženého motoru.

Po spuštění brusky počkejte, až brusný kotouč dosáhne maximálních otáček, a teprve poté začněte pracovat. Spínač nesmí být ovládán, pokud je bruska zapnutá nebo vypnutá. Spínač brusky smí být ovládán pouze tehdy, když je elektrické nářadí vzdáleno od obrobku.

CUTTING

• Řezání úhlovou bruskou lze provádět pouze v přímém směru.
• Neřežte materiál, když ho držíte v ruce.
• Velké obrobky by měly být podepřeny a je třeba dbát na to, aby opěrné body byly blízko linie řezu a na konci materiálu. Stabilně umístěný materiál nebude mít tendenci se během řezání pohybovat.

• Malé obrobky by měly být upnuty např. ve svěráku, pomocí svěrky apod. Materiál by měl být upnut tak, aby se řezný bod nacházel v blízkosti upínacího prvku. Tím se zajistí větší přesnost řezání.

• Nedovolte vibrace nebo podbljení řezacího kotouče, protože to zhoršuje kvalitu řezu a může způsobit zlomení řezacího kotouče.

• Během řezání nesmí být na řezný kotouč vyvíjen žádný boční tlak.
• Použijte správný řezný kotouč v závislosti na řezaném materiálu.
• Při řezání materiálu se doporučuje, aby směr posuvu byl v souladu se směrem otáčení řezného kotouče.
• Hloubka řezu závisí na průměru kotouče.
• Používejte pouze kotouče o jmenovitém průměru, který není větší než průměr doporučený pro daný model brusky.
• Při provádění hlubokých řezů (např. profilů, stavebních bloků, cihel atd.) nedovolte, aby se upínací příruby dostaly do kontaktu s obrobkem.

Řezné kotouče dosahují během provozu velmi vysokých teplot -nedotýkejte se jich nechráněnými částmi těla, dokud nevychladnou.

PÍSKOVÁNÍ

Broušení lze provádět např. pomocí brusných kotoučů, kalíšků, lamelových kotoučů, kotoučů s brusným rounem, drátěných kartáčů, pružných kotoučů na brusný papír atd. Každý typ kotouče a obrobku vyžaduje vhodnou pracovní techniku a použití vhodných osobních ochranných pomůcek.

Kotouče určené k řezání by se neměly používat k broušení.

Brusné kotouče jsou určeny k odstraňování materiálu hranou kotouče.

• Nebrousit boční stranou kotouče. Optimální pracovní úhel pro tento typ kotouče je 30°.
• Broušení se smí provádět pouze pomocí brusných kotoučů vhodných pro daný materiál.

Při práci s lamelovými kotouči, kotouči z brusného rouna a pružnými kotouči na brusný papír je třeba dbát na správný úhel náběhu.

• Nebruste celou plochou kotouče.
• Tyto typy kotoučů se používají k obrábění rovných ploch.

Drátěné kartáče jsou určeny především k čištění profilů a těžko přístupných míst. Lze je použít např. k odstranění rzi, nátěrů apod. z povrchu materiálu.

Používejte pouze pracovní nástroje, jejichž přípustné otáčky jsou vyšší nebo rovny maximálním otáčkám úhlové brusky bez zatížení.

PROVOZ A ÚDRŽBA

Před jakoukoli instalací, seřizováním, opravou nebo obsluhou odpojte napájecí kabel od síťové zásuvky.

ÚDRŽBA A SKLADOVÁNÍ

• Doporučujeme přístroj po každém použití ihned vyčistit.
  • K čištění nepoužívejte vodu ani jiné kapaliny.
• Jednotku je třeba čistit suchým hadříkem nebo profouknout nízkotlakým stlačeným vzduchem.
• Nepoužívejte žádné čisticí prostředky ani rozpouštědla, protože by mohly poškodit plastové díly.
• Pravidelně čistěte větrací otvory v krytu motoru, abyste zabránili přehřátí jednotky.
• Pokud je napájecí kabel poškozen, je třeba jej vyměnit za kabel se stejnými vlastnostmi. Tuto operaci svěřte kvalifikovanému odborníkovi nebo nechte spotřebič opravit v servisu.
• Přístroj vždy skladujte na suchém místě mimo dosah dětí.
  Případné závady by měl odstranit autorizovaný servis výrobce.

TECHNICKÉ SPECIFIKACE

ÚDAJE O HODNOCENÍ

PARAMETR	VALUE
Napájecí napětí	230-240 V AC
Napájecí frekvence	50 Hz
Jmenovitý výkon	3000 W
Jmenovitá rychlost	6600 min ^-1
Maximální průměr kotouče	230 mm
Vnitřní průměr disku	22,2 mm
Závit vřetena	M14
Stupeň ochrany IP	IPX0
Třída ochrany	II
Hromadné	5,55 kg
Rok výroby	2023
ÚDAJE O HLUKU A VIBRACÍCH
Hladina akustického tlaku (broušení)	L_PA = 91 dB(A) K=3dB(A)
Hladina akustického tlaku (řezání)	L_PA = 90 dB(A) K=3dB(A)
Hladina akustického výkonu (broušení)	L_WA = 99 dB(A) K=3dB(A)
Hladina akustického výkonu (řezání)	L_WA = 98 dB(A) K=3dB(A)
Maximální hodnota zrychlení	a_h = 8 m/s^2 K=1,5 m/s^2

ÚDAJE O HLUKU A VIBRACÍCH

Informace o hluku a vibracích

Hladiny vyařovaného hluku, jako je hladina vyařovaného akustického tlaku Lp A a hladina akustického výkonu Lw A a nejistota měření K, jsou uvedeny níže v návodu podle normy EN 60745.

Níže jsou uvedeny hodnoty vibrací (hodnota zrychlení) a _h a nejistota měření K stanovená podle normy EN60745.

Úroveň vibrací uvedená v této příručce byla změřena v souladu s postupem měření stanoveným normou EN60745 a lze ji použít k porovnání elektrického nářadí. Lze ji také použít pro předběžné posouzení expozice vibracím.

Uvedená úroveň vibrací je reprezentativní pro základní použití elektrického nářadí. Pokud je elektrické nářadí používáno pro jiné účely nebo s jinými pracovními nástroji a pokud není dostatečně udržováno, může se úroveň vibrací změnit. Z výše uvedených důvodů může dojít ke zvýšené expozici vibracím po celou dobu práce.

Pro přesný odhad expozice vibracím je nutné vzít v úvahu období, kdy je elektrické nářadí vypnuté nebo kdy je zapnuté, ale nepoužívá se k práci. Tímto způsobem se může ukázat, že celková expozice vibracím je mnohem nižší.

Měla by být zavedena další bezpečnostní opatření na ochranu uživatele před účinky vibrací, například: údržba elektrického nářadí a pracovních nástrojů, zajištění vhodné teploty rukou, správná organizace práce.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektricky poháněné výrobky by neměly být likvidovány společně s domovním odpadem, ale měly by být odvezeny do příslušných zařízení k likvidaci. Informace o likvidaci získáte u prodejce výrobku nebo na místním úřadě. Odpad z elektrických a elektronických zařízení obsahuje ekologicky inertní látky. Nerecyklované zařízení představuje potenciální riziko pro životní prostředí a lidské zdraví.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa se sídiem ve Varšavě, ul. Pograniczna 2/4 (dále jen "Grupa Topex") oznamuje, że veškerá autorská práva k obsahu této příručky (dále jen "příručka"), včetně mj. jejího textu, fotografií, schémat, nákresů, jakož i jejího složení, patří výhradně společnosti Grupa Topex a podléhají právní ochraně podle zákona ze dne 4. února 1994 o autorském právu a právech s ním souvisejících (Dz. U. 2006 č. 90 Poz. 631, ve znění pozdějších předpisů). Kopírování, zpracovávání, zvefejňování, upravování pro komerční účely celého manuálu a jeho jednotlivých prvku bez písemně vyjádřeného souhlasu společnosti Grupa Topex je přísně zakázáno a může mít za následek občanskopravní a trestněprávní odpovědnost.

ES prohlášení o shodě

Výrobek: Úhlová bruska

Model: 04-715

Obchodní název: NEO TOOLS

Sériové číslo: 00001 ÷ 99999

Toto prohlášení o shodě je vydáno na výhradní odpovědnost výrobce.

Výše popsaný výrobek je v souladu s následujícími dokumenty:

Směrnice o strojních zařízeních 2006/42/ES

Směrnice o elektromagnetické kompatibilitě 2014/30/EU

Směrnice RoHS 2011/65/EU ve znění směrnice 2015/863/EU

A splňuje požadavky norem:

EN 62841-1:2015+A11:2022; EN IEC 62841-2-3:2021+A11:2021

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021; EN IEC 63000:2018

Toto prohlášení se vztahuje pouze na strojní zařízení ve stavu, v jakém bylo uvedeno na trh, a nezahrnuje součásti.

přidal koncový uživatel nebo je provedl dodatečně.

Jméno a adresa osoby s bydlištěm v EU, která je oprávněna vypracovat technickou dokumentaci:

Podepsáno jménem:

Grupa Topex Sp. z o.o. Sp.k.

Referent kvality společnosti TOPEX GROUP

Varšava, 2023-12-19

SK PREKLAD (POUŽÍVATEL'SKEJ) PRÍRUČKY UHLOVÁ BRÚSKA 04-715

POZNÁMKA: PRED POUŽITÍM ELEKTRICKÉHO NÁRADIA SI POZORNE PREČÍTAJTE TENTO NÁVOD A USCHOVAJTE SI HO PRE BUDÚCE POUŽITIE.

OSOBITNÉ BEZPEČNOSTNÉ USTANOVENIA

Vysvetlenie použitých piktogramov.

1 2 3 4 5 6 7 8

1. Caution Prijmite osobitné bezpečnostné opatrenia

2. Prečitajte si návod na obsluhu, dodržiavajte upozornenia a bezpečnostné podmienky v čnom uvedené!
   3.Noste osobné ochranné prostriedky (ochranné okuliare, ochrana sluchu)

3. Wear ochranné rukavice
4. Pred údržbou alebo opravou odpojte napájací kábel.
   6.Keep deti preč od nástroja
5. Protect pred daždom
   8.Druhá trieda ochrany

• Zatlačte tlačidlo páky (7) dopredu.
• Stlačte tlačidlo zapnutia/vypnutia (2).
- Uvolnením tlaku na spínacie tlačidlo (2) sa mlynček zastaví.

Sériové číslo: 00001 ÷ 99999

Smernica RoHS 2011/65/EÚ v znení smernice 2015/863/EÚ

pridá koncový používatel' alebo ho vykoná dodatočne.
