HASZNÁLATI ÚTMUTATÓ 04-715 NEO tools

Biztonsági tanácsok a csiszoláshoz, a csiszolópapírral való csiszoláshoz, a drótkefével való munkához és a csiszolókoronggal való vágáshoz.

• Ez az elektromos szerszám használható normál csiszolóként, csiszolópapír csiszolóként, drótkefés csiszolóként és csiszolóvágóként. Kövesse az elektromos szerszámmal együtt mellékelt összes biztonsági utasítást, utasítást, leírást és adatot. Az alábbiak be nem tartása áramütés, tűz és/vagy súlyos sérülés veszélyét idézheti elő.
• Ezt az elektromos szerszámot nem szabad polírozásra használni. Az elektromos szerszámnak a rendeltetésszerű munkavégzésen kívüli használata veszélyeket és sérüléseket okozhat.
• Ne használjon olyan tartozékot, amelyet a gyártó nem kifejezetten a szerszámhoz tervezett és ajánlott. Az a tény, hogy egy tartozék felszerelhető egy elektromos szerszámra, nem garancia a biztonságos használatra.

• A használt munkaeszköz megengedett sebessége nem lehet kisebb, mint az elektromos szerszámon feltüntetett maximális sebesség. A megengedett sebességnél gyorsabban forgó munkaeszköz eltörhet, és a szerszám részei szilánkokra törhetnek.

• A munkaszerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos szerszám méreteinek. A nem megfelelő méretekkel rendelkező munkaeszközöket nem lehet megfelelően árnyékolni vagy ellenőrizni.

• A menetes betéttel ellátott munkaszerszámoknak pontosan rá kell illeszkedniük az orsó menetére. Karimára szerelt munkaszerszámok esetében a munkaszerszám furatának átmérője meg kell egyeznie a karima átmérőjével. Azok a munkaszerszámok, amelyek nem illeszkednek pontosan a motoros szerszámra, egyenetlenül forognak, nagyon erősen rezegnek, és a motoros szerszám feletti irányítás elvesztését okozhatják.
• Semmilyen körülmények között sem szabad sérült munkaeszközöket használni. Minden használat előtt ellenőrizze a szerszámokat, pl. a csiszolókorongokat forgácsolódás és repedés, a csiszolóbetéteket repedés, kopás vagy erős kopás, a drótkeféket laza vagy törött huzalok szempontjából. Ha egy elektromos szerszám vagy munkaeszköz leesett, ellenőrizze, hogy nem sérült-e meg, vagy használjon másik, sérülésmentes szerszámot. Ha a szerszámot ellenőrizték és rögzítették, az elektromos szerszámot egy percre a legnagyobb fordulatszámra kell bekapcsolni, ügyelve arra, hogy a kezelő és a közelben tartózkodó személyek ne legyenek a forgó szerszám zónájában. A sérült szerszámok általában ezen tesztelési idő alatt törnek el.
• Személyi védőfelszerelést kell viselni. A munka típusától függően viseljen az egész arcot fedő védőmaszkot, szemvédőt vagy védőszemüveget. Szükség esetén használjon porvédő maszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt a csiszolt és megmunkált anyag apró részecskéi ellen. Védje szemét a munka során keletkező, levegőben lévő idegen testektől. A munka során keletkező port porálarcnak és légzésvédőnek kell kiszürnie. A hosszabb ideig tartó zajterhelés , halláskárosodáshoz vezethet.
• Gondoskodjon arról, hogy a járókelők biztonságos távolságban legyenek az elektromos szerszám elérési zónájától. Mindenkinek, aki a működő elektromos szerszám közelében tartózkodik, egyéni védőfelszerelést kell használnia. A munkadarabok szilánkjai vagy a törött munkaszerszámok a közvetlen elérési zónán kívül is szilánkokra törhetnek és sérülést okozhatnak.
• Ha olyan munkákat végez, ahol a szerszám érintkezhet rejtett elektromos vezetékekkel vagy a saját tápkábelével, a szerszámot csak a fogantyú szigetelt felületénél fogva tartsa. A hálózati vezetékkel való érintkezés következtében feszültség kerülhet az elektromos szerszám fém részeire, ami áramütést okozhat.
• Tartsa a hálózati kábelt távol a forgó munkaeszközöktől. Ha elveszíti az ellenőrzést a szerszám felett, a hálózati kábel elvágódhat vagy behúzódhat, és a keze vagy az egész keze beakadhat egy forgó munkaeszközbe.
• Soha ne tegye le az elektromos szerszámot, mielőtt a munkaszerszám teljesen megállt volna. A forgó szerszám érintkezhet azzal a felülettel, amelyre letették, így elveszítheti az uralmát az elektromos szerszám felett.
• Ne hordozzon elektromos szerszámot, amíg az mozgásban van. A ruházat véletlen érintkezése a forgó elektromos szerszámmal a ruházat behúzódását és az elektromos szerszámnak a kezelő testébe fúródását okozhatja.
• Rendszeresen tisztítsa meg az elektromos szerszám szellőzőnyilásait. A motorfúvó porszívó port szív a házba, és a nagy mennyiségű felgyülemlett fémpor elektromos veszélyt okozhat.
• Ne használja az elektromos szerszámot gyúlékony anyagok közelében. A szikrák meggyújthatják azokat.
• Ne használjon folyékony hűtőfolyadékot igénylő szerszámokat. A víz vagy más folyékony hűtőfolyadékok használata áramütéshez vezethet.

Visszautasítás és vonatkozó biztonsági tippek

A visszarúgás az elektromos szerszám hirtelen reakciója egy forgó szerszám, például egy csiszolókorong, csiszolóbetét, drótkefe stb. elakadására vagy akadályozására. Az elakadás vagy blokkolás a forgó munkaeszköz hirtelen leállásához vezet. A szabályozatlan motoros szerszám így a munkaszerszám forgásirányával ellentétes irányba rántódik.

Ha például a köszörűkorong elakad vagy beszorul a munkadarabba, az elektromos szerszám áramellátása kikapcsol. Amikor a korong újra képes forogni, a csiszológép automatikusan elkezd dolgozni. A köszörűkorong mozgása (a kezelő felé vagy a kezelőtől távolodva)

ekkor a korong mozgásirányától függ az elakadás helyén. Ezen kívül a köszörűkorongok is eltörhetnek. A visszarúgás az elektromos szerszám nem megfelelő vagy helytelen használatának következménye. Az alábbiakban leírt megfelelő óvintézkedések megtételével elkerülhető.

• Az elektromos szerszámot szilárdan kell tartani, a testet és a kezeket olyan helyzetben kell tartani, hogy a visszarúgást tompítsa. Ha az alapfelszereltség részét képezi egy segédfogantyú, akkor azt mindig használni kell, hogy a lehető legnagyobb mértékben ellenőrizni lehessen a visszarúgó erőket vagy a visszarúgási pillanatot indításkor. A kezelő a megfelelő óvintézkedések megtételével szabályozhatja a rántást és a visszarúgás jelenségét.
• Soha ne tartsa a kezét forgó munkaeszközök közelében. A munkaszerszám a visszacsapódás miatt megsérülhet a kéz.
• Tartsa magát távol a hatótávolságtól, ahol az elektromos szerszám a visszarúgás során mozogni fog. A visszarúgás következtében az elektromos szerszám a csiszolótárcsa mozgásával ellentétes irányban mozog a blokkolás helyén.
• Különösen óvatosan járjon el a sarkok, éles szélek stb. megmunkálásakor. Kerülje el a munkaszerszámok elhajlását vagy elakadását. A forgó munkaszerszámok hajlamosabbak az elakadásra szögek, éles szélek megmunkálásakor, vagy ha visszarúgják őket. Ez az irányíthatóság elvesztésének vagy visszarúgásnak az oka lehet.
• Ne használjon fából készült vagy fogazott tárcsákat. Az ilyen típusú munkaeszközök gyakran okoznak visszarúgást vagy az elektromos szerszám feletti uralom elvesztését.

Különleges biztonsági utasítások a csiszolókoronggal történő csiszoláshoz és vágáshoz

• Csak az elektromos szerszámhoz tervezett csiszolókorongot és a koronghoz tervezett védőfelületet használjon. A nem az adott motoros szerszámhoz készült csiszolókorongok nem rendelkeznek megfelelő védelemmel, és nem elég biztonságosak.
• A hajlított csiszolókorongokat úgy kell felszerelni, hogy a korong egyetlen része se nyúljon túl a védőburkolat szélén. A nem megfelelően felszerelt, a védőburkolat peremén túlnyúló csiszolókorongot nem lehet megfelelően védeni.
• A védőburkolatot a lehető legnagyobb biztonság érdekében szilárdan rögzíteni kell az elektromos szerszámhoz, és úgy kell elhelyezni, hogy a csiszolókorongnak a lehető legkisebb legyen a kezelő felé néző, szabadon lévő része. A védőburkolat megvédi a kezelőt a szilánkoktól, a csiszolókoronggal való véletlen érintkezéstől, valamint a szikrától, amely meggyújthatja a ruházatot.
• Acsiszolókorongot csak a neki szánt munkához szabad használni. Soha ne köszörüljön például egy vágókorong oldalsó felületével. A vágókorongokat úgy tervezték, hogy a korong élével távolítsák el az anyagot. Az oldalirányú erők hatására ezek a csiszolókorongok eltörhetnek.
• Mindig a kiválasztott csiszolókoronghoz megfelelő méretű és alakú, sérülésmentes befogó karimákat használjon. A megfelelő karimák megtámasztják a csiszolókorongot, és így csökkentik a korong törésének veszélyét. A vágókorongok karimái eltérhetnek a többi csiszolókorongéitól.
• Ne használjon nagyobb elektromos szerszámokból származó használt csiszolókorongokat. A nagyobb szerszámgépek csiszolókorongjait nem a kisebb szerszámgépekre jellemző magasabb fordulatszámra tervezték, ezért eltörhetnek.

További különleges biztonsági utasítások a következőkhöz

köszörűkorong vágás

• Kerülje a vágótárcsa elakadását vagy a túl nagy nyomást. Ne végezzen túl mély vágásokat. A vágótárcsa túlterhelése növeli a terhelését és az elakadásra vagy blokkolásra való hajlamát, és ezáltal a selejtezés vagy törés lehetőségét.
• Kerülje a forgó vágótárcsa előtti és mögötti területet. Ha a vágótárcsát a munkadarabban Öntől távolabb mozgatja, akkor az elektromos szerszám visszarúgás esetén a forgó tárcsával közvetlenül Ön felé repülhet.
• A lemezeket vagy nagyméretű tárgyakat megmunkálás előtt meg kell támasztani, hogy csökkentsük az elakadt tárcsa okozta visszarúgás kockázatát. A nagyméretű munkadarabok saját súlyuk alatt meghajolhatnak. A munkadarabot mindkét

oldalról meg kell támasztani, mind a vágási vonal közelében, mind az élénél.

- Legyen különösen óvatos, ha lyukakat vág a falakon, vagy más, nem látható területeken dolgozik. Az anyagba merülő vágótárcsa visszahatással járhat, ha a szerszám gáz- vagy vízvezetékekkel, elektromos kábelekkel vagy más tárgyakkal találkozik.

Különleges biztonsági utasítások a csiszolópapírral történő csiszoláshoz

Ne használjon túlméretezett csiszolópapírt. A csiszolópapír méretének kiválasztásakor kövesse a gyártó ajánlásait. A csiszolólapon túlnyúló csiszolópapír sérülést okozhat, és a papír eltömődéséhez, elszakadásához vagy visszapattanásához vezethet.

Különleges biztonsági utasítások a drótkefékkel való munkavégzéshez

• Figyelembe kell venni, hogy még normal használat esetén is előfordulhat, hogy a kefén keresztül drótdarabok vesznek el. Ne terhelje túl a huzalokat túl nagy nyomás alkalmazásával. A levegőben szálló drótdarabok könnyen átszúrhatják a vékony ruházatot és/vagy a bőrt.
• Ha védőburkolatot javasolnak, akadályozza meg, hogy a kefe érintkezzen a védőburkolattal. A tányér- és edénykefék átmérője nyomás és centrifugális erők hatására megnövelhető. További biztonsági tanácsok
• A menetes csiszolókorongok fogadására tervezett szerszámoknál ellenőrizze, hogy a csiszolókorong menetének hossza megfelel-e az orsó menetének hosszának.
• A munkadarabot rögzíteni kell. A munkadarab rögzítése egy szorítóeszközbe vagy csővázba biztonságosabb, mint a kézben tartás.
• Ne nyúljon a vágó- és csiszolókorongokhoz, amíg azok le nem hültek.
• Gyorskarima használata esetén ügyeljen arra, hogy a tengelyre szerelt belső karimára gumi O-gyűrűt szereljenek, és ez a gyűrű ne sérüljön meg. Gondoskodjon arról is, hogy a külső és a belső karima felületei tiszták legyenek.
• A gyorszárnyat csak csiszoló- és vágókorongokkal használja. Csak sérülésmentes és megfelelően működő karimákat használjon.

FIGYELEM: A készüléket beltéri használatra tervezték.

Az eredendően biztonságos kialakítás, a biztonsági intézkedések és a további védőintézkedések alkalmazása ellenére a munkavégzés során mindig fennáll a sérülés kockázata.

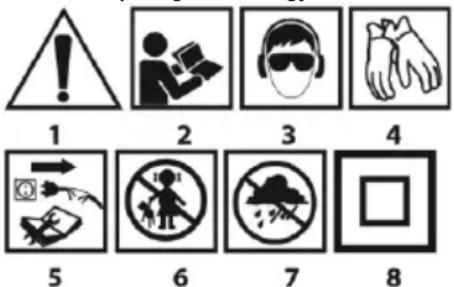

A használt piktogramok magyarázata.

1 2 3 4 5 6 7 8

1. Vigyázat Különleges óvintézkedések megtétele
2. Olvassa el a használati utasítást, tartsa be az abban foglalt figyelmeztetéseket és biztonsági feltételeket!
   3.viseljen egyéni védőfelszerelést (védőszemüveg, fülvédő).
3. Viseljen védőkesztyűt
4. A szervizelés vagy javítás előtt húzza ki a tápkábelt.
5. Tartsa távol a gyerekeket a szerszámtól
6. Protect az esőtől
   8.Védelem második osztály

További biztonsági funkciók

Ideiglenes hálózati áramkimaradás esetén, vagy miután kihúzta a dugót a konnektorból, miközben a kapcsoló " on" állásban volt, a kapcsolót újraindítás előtt ki kell oldani és kikapcsolt állásba kell állítani.

A felhasználó biztonságát növelő kiegészítő funkcióként a gép túlterhelése vagy a tárcsa eltömődése esetén a csiszológép áramellátása megszakad. Amikor a tárcsa újra képes forogni, a csiszológép automatikusan elindul.

FIGYELEM: A sarokcsiszolóval végzett munka során mindig nagyon figyeljen, nehogy elszalassza ezt a pillanatot.

FELÉPÍTÉS ÉS ALKALMAZÁS

A sarokcsiszoló II. osztályú, szigetelt kézi elektromos szerszám. A gépet egyfázisú kommutátoros motor hajtja, amelynek fordulatszámát egy fogaskerekes szöghajtóművel csökkentik. Csiszolásra és vágásra egyaránt használható. Ezt a típusú elektromos szerszámot széles körben használják a fémalkatrészek felületén lévő mindenféle marás eltávolítására, hegesztési varratok felületkezelésére, vékonyfalú csövek és kis fémalkatrészek átvágására stb. A megfelelő tartozékokkal a sarokcsiszoló nemcsak vágásra és csiszolásra, hanem pl. rozsda, festékbevonatok stb. tisztítására is használható.

Felhasználási területei közé tartozik a javítási és építési munkák széles köre, amelyek nem csak a fémekkel kapcsolatosak. A sarokcsiszoló építőanyagok, pl. tégla, térkő, kerámialapok stb. vágására és csiszolására is használható.

A készüléket csak száraz használatra szánják, polírozásra nem. Ne használja vissza az elektromos szerszámot

Visszaélés.

• Ne kezelje azbesztartalmú anyagokat. Az azbeszt rákkeltő.
• Ne dolgozzon olyan anyagokkal, amelyek pora gyúlékony vagy robbanásveszélyes. Az elektromos szerszámmal végzett munka során szikrák keletkeznek, amelyek meggyújthatják a kibocsátott gözöket.
• A vágókorongokat nem szabad csiszolási munkákhoz használni. A vágókorongok az oldalfelülettel dolgoznak, és az ilyen korong elülső felületével történő csiszolás a korong sérülését okozhatja, ami a kezelő személyi sérülésének veszélyét eredményezheti.

A GRAFIKUS OLDALAK LEÍRÁSA

Az alábbi számozás a készüléknek a jelen kézikönyv grafikus oldalain látható elemeire utal.

1. Spindle lock gomb

2.Switch

1. Additional fogantyú

4.Shield

7.Interlock gomb a véletlen indítás megakadályozására

1. Carbon kefe burkolat

9.Main fogantyú zár

10.Lever (pengevédő)

* A rajz és a termék között eltérések lehetnek.

KIEGÉSZÍTÓK

• Pajzs 1 db.
• Speciális csavarkulcs 1 db.
  • Kiegészítő fogantyú 1 db.
• Önfeszítő külső karima 1db.

FELKÉSZÜLÉS A MUNKÁRA

KIEGÉSZÍTŐ FOGANTYÚ FELSZERELÉSE

A segédfogantyú (3) a csiszolófej egyik furatába van szerelve. A segédfogantyúval ellátott csiszoló használata ajánlott. Ha munka közben mindkét kezével tartja a csiszolót (a segédfogantyút is használva), kisebb a veszélye annak, hogy a keze hozzáér a forgó tárcsához vagy keféhez, és a visszarúgás miatt megsérül.

ÁLLÍTHATÓ FŐ FOGANTYÚ

A munka megkezdése előtt a főcsiszoló fogantyújának pozíciója úgy állítható be, hogy az az elvégzendő munka szempontjából a legkényelmesebb legyen. A fogantyú az alaphelyzethez képest 90° balra vagy jobbra történő elfordításával 3 pozícióba állítható.

- Nyomja meg a fő fogantyú reteszelő gombját (9).

• Forgassa a fő fogantyút a klívánt pozícióba.
• A fő fogantyú automatikusan rögzül a kiválasztott pozícióban.

A PAJZS FELSZERELÉSE ÉS BEÁLLÍTÁSA

A pengevédő védi a kezelőt a törmeléktől, a munkaeszközzel való véletlen érintkezéstől vagy a szikrázástól. Mindig úgy kell felszerelni, hogy a védőburkolat fedő része a kezelő felé nézzen.

A késvédő rögzítésének kialakítása lehetővé teszi a késvédő szerszám nélküli beállítását az optimális pozícióba.

• Lazítsa meg és húzza vissza a kart (10) a tárcsavédőn (4).
• Forgassa el a tárcsavédőt (4) a kívánt pozícióba.
  • Zárja le a kar(10) leengedésével.
  A tárcsavédő eltávolítása és beállítása a beszerelésével ellentétes sorrendben történik.

SZERSZÁMCSERE

A szerszámcse rere műveletek során munkakesztyüt kell viselni.

Az orsó reteszelőgomb (1) csak a csiszológép orsójának reteszelésére szolgál a munkaszerszám felszerelésekor vagy leszerelésekor. Nem szabad fékezőgombként használni, miközben a tárcsa forog. Ellenkező esetben a csiszológép megsérülhet, vagy a felhasználó megsérülhet.

TÁRCSA SZERELÉS

A 3 mm-nél kisebb vastagságú csiszoló- vagy vágótárcsák esetében a külső karima (5) önzáró anyáját a tárcsa oldalán laposan kell felcsavarozni.

• Nyomja meg az orsózár gombot (1).
- Kézzel húzza meg az önfeszítő külső karimát (5).
- Lazítsa meg és távolítsa el az önzáró külső karimát (5).
- Helyezze a tárcsát úgy, hogy az a belső perem (6) felületéhez nyomódjon.
- Önzáró külső karima felcsavarozása (5)

A lemezek szétszerelése az összeszereléssel ellentétes sorrendben történik. Összeszereléskor a tárcsát a belső perem (6) felületéhez kell nyomni, és középen kell az alján elhelyezni. Ha az önzáró anya beszorul, használjon speciális kulcsot.

MENETES FURATTAL RENDELKEZÖ MUNKAESZKÖZÖK BESZERELÉSE

WANY

Nyomja meg az orsózár gombot (1).

• Távolítsa el a korábban felszerelt eszközt - ha van -.
• Szerelés előtt távolítsa el mindkét karimát - belső karima (6) és az önfeszítő külső perem (5).
• Csavarja a munkaszerszám menetes részét az orsóra, és húzza meg kissé.

A menetes furatú munkaszerszámok szétszerelése az összeszereléshez képest fordított sorrendben történik.

SAROKCSISZOLÓ SZERELÉSE SAROKCSISZOLÓ ÁLLVÁNYBA

A sarokcsiszolót szabad sarokcsiszolók számára kialakított állványon használni, feltéve, hogy azt az állvány gyártójának összeszerelési utasításai szerint helyesen szerelték fel.

MÜKÖDÉS / BEÁLLÍTÁSOK

Használat előtt ellenőrizze a csiszolókorong állapotát. Ne használjon letört, repett vagy más módon sérült csiszolókorongokat. A kopott csiszolókorongot vagy kefét használat előtt azonnal cserélje ki egy újjal. A munka befejeztével mindig kapcsolja ki a csiszológépet, és várja meg, amíg a munkaeszköz teljesen leáll. Csak ezután lehet a csiszológépet elrakni. Ne fékezze a forgó csiszolókorongot a munkadarabhoz való nyomással.

• Soha ne terhelje túl a darálót. Az elektromos szerszám súlya elegendő nyomást gyakorol a szerszám hatékony működtetéséhez. A túlterhelés és a túlzott nyomás az elektromos szerszám veszélyes törését okozhatja.
• Ha a csiszológép működés közben leesik, feltétlenül ellenőrizni kell a munkaeszközt, és szükség esetén ki kell cserélni, ha sérültnek vagy deformáltnak találja.

• Soha ne üsse a munkaeszközt a munkaanyaghoz.

• Kerülje a koronggal való pattogást és kaparást, különösen, ha sarkokon, éles széleken stb. dolgozik (ez az irányíthatóság elvesztését és visszarúgást okozhat). (ez az elektromos szerszám feletti irányítás elvesztését és visszarúgást eredményezhet).

• Soha ne használja a körfűrészek favágásra tervezett tárcsáit. Az ilyen fűrészlapok használata gyakran az elektromos szerszám visszapattanási jelenségét, az irányítás elvesztését eredményezi, és a kezelő sérüléséhez vezethet.

ON/OFF

Indítás és működés közben mindkét kezével fogja meg a csiszológépet. A csiszológép biztonsági kapcsolóval van felszerelve a véletlenszerű indítás megakadályozására.

• Nyomja előre a kar gombját (7).
• Nyomja meg a be/ki gombot (2).
- A kapcsológomb (2) nyomásának elengedése leállítja a darálót.

Az indítás során a motor lassú indítással indul, amely a terheletlen motor indítására szolgál.

A csiszológép beindítása után a munka megkezdése előtt várjon, amíg a csiszolókorong eléri a maximális fordulatszámot. A kapcsolót nem szabad müködtetni, miközben a csiszológép bevagy kikapcsolt állapotban van. A csiszoló kapcsolóját csak akkor szabad müködtetni, amikor az elektromos szerszám távol van a munkadarabtól.

VÁGÁS

• Sarokcsiszolóval csak egyenes vonalban lehet vágni.
• Sarokcsiszolóval csak egyenes vonalban lehet vágni.
• Ne vágja az anyagot, miközben a kezében tartja.
• A nagyméretű munkadarabokat meg kell támasztani, és ügyelni kell arra, hogy a támasztási pontok közel legyenek a vágási vonalhoz és az anyag végéhez. A stabilan elhelyezett anyag nem hajlamos elmozdulni a vágás során.
• A kis méretű munkadarabokat be kell szorítani, pl. csavarkulcsba, bilincsek segítségével stb. Az anyagot úgy kell rögzíteni, hogy a vágási pont közel legyen a rögzítőelemhez. Ez nagyobb vágási pontosságot biztosít.
• Ne engedje a vágótárcsa vibrálását vagy taposását, mivel ez rontja a vágás minőségét, és a vágótárcsa törését okozhatja.
• A vágótárcsára vágás közben nem szabad oldalirányú nyomást gyakorolni.
• A vágandó anyagtól függően használja a megfelelő vágókorongot.
• Az anyag átvágásakor ajánlott, hogy a vágótárcsa forgási irányával egy vonalban legyen a vágás iránya.
• A vágási mélység a tárcsa átmérőjétől függ.
• Csak olyan tárcsákat szabad használni, amelyek névleges átmérője nem nagyobb, mint a csiszolómodellhez ajánlott.
• Mély vágások (pl. profilok, építőkockák, téglák stb.) készítésekor ne engedje, hogy a befogó karimák érintkezzenek a munkadarabbal.

A vágókorongok működés közben nagyon magas hőmérsékletet érnek el - ne érintse meg őket védtelen testrésszel, mielőtt lehülnekek.

HOMOKOZÁS

A csiszolási munkákat pl. csiszolókorongokkal, csészekorongokkal, csiszolólemezekkel, csiszolóvászonnal ellátott korongokkal, drótkefékkel, rugalmas csiszolókorongokkal stb. lehet elvégezni. Minden korong- és munkadarabtípus megfelelő munkatechnikát és megfelelő egyéni védőfelszerelés használatát igényli.

A vágásra tervezett tárcsákat nem szabad csiszolásra használni.

A csiszolókorongokat úgy tervezték, hogy a korong élével távolítsák el az anyagot.

• Ne csiszoljon a tárcsa oldalával. Az optimális munkaszög ehhez a tárcsatípushoz 30 °
• A csiszolási munkákat csak az anyaghoz megfelelő csiszolókorongokkal szabad elvégezni.

A csiszolókorongokkal, csiszolóvászon korongokkal és rugalmas csiszolópapír korongokkal való munkavégzéskor ügyelni kell a megfelelő állásszögre.

• Ne csiszoljon a tárcsa teljes felületével.

- Az ilyen típusú tárcsákat sík felületek megmunkálására használják.

A drótkefék elsősorban profilok és nehezen hozzáférhető területek tisztítására szolgálnak. Használhatók pl. rozsda, festékbevonatok stb. eltávolítására az anyagfelületről.

Csak olyan munkaeszközöket szabad használni, amelyek megengedett fordulatszáma nagyobb vagy egyenlő a sarokcsiszoló terhelés nélküli maximális fordulatszámával.

ÜZEMELTETÉS ÉS KARBANTARTÁS

Bármilyen telepítés, beállítás, javítás vagy működtetés előtt húzza ki a hálózati kábelt a hálózati aljzatból.

KARBANTARTÁS ÉS TÁROLÁS

• Javasoljuk, hogy a készüléket minden használat után azonnal tisztítsa meg.
• Ne használjon vizet vagy más folyadékot a tisztításhoz.
• A készüléket száraz ruhadarabbal kell megtisztítani, vagy alacsony nyomású sürített levegővel fújni.
• Ne használjon semmilyen tisztítószert vagy oldószert, mert ezek károsíthatják a műanyag alkatrészeket.
• A motorház szellőzőnyílásait rendszeresen tisztítsa meg, hogy megakadályozza a készülék túlmelegedését.
• Ha a tápkábel megsérül, azt egy azonos tulajdonságokkal rendelkező kábellel kell kicserélni. Ezt a műveletet szakképzett szakemberre kell bízni, vagy a készüléket szervizelni kell.
• A készüléket mindig száraz, gyermekek elől elzárt helyen tárolja. Minden hibát a gyártó hivatalos szervizének kell kijavítania.

MÜSZAKI ELÖÍRÁSOK

ÉRTÉKELÉSI ADATOK

PARAMÉTER	ÉRTÉK
Tápfeszültség	230-240 V AC
Ellátási frekvencia	50 Hz
Névleges teljesítmény	3000 W
Névleges sebesség	6600 perc ^-1
Max. tárcsaátmérő	230 mm
Belső tárcsaátmérő	22,2 mm
Orsó menet	M14
IP védelmi fok	IPX0
Védelmi osztály	II
Tömeg	5.55 kg
A gyártás éve	2023
ZAJ- ÉS REZGÉSI ADATOK
Hangnyomásszint (csiszolás)	LPA= 91 dB(A) K=3dB(A)
Hangnyomásszint (vágás)	LPA= 90 dB(A) K=3dB(A)
Hangteljesítményszint (csiszolás)	LWA= 99 dB(A) K=3dB(A)
Hangteljesítményszint (vágás)	LWA= 98 dB(A) K=3dB(A)
Maximális gyorsulási érték	an= 8 m/s ^2 K=1,5 m/s ^2

ZAJ- ÉS REZGÉSI ADATOK

A zajjal és rezgéssel kapcsolatos információk

A kibocsátott zajszintek, mint például a kibocsátott hangnyomásszint Lp A és a hangteljesítményszint Lw A , valamint a K mérési bizonytalanság az EN 60745 szabvány szerinti használati utasításban az alábbiakban szerepelnek.

Az EN60745 szabvány szerint meghatározott rezgésértékek (gyorsulásérték) a _h és a K mérési bizonytalanság az alábbiakban szerepelnek.

Az ebben a kézikönyvben megadott rezgésszintet az EN60745 szabványban meghatározott mérési eljárás szerint mértük, és az elektromos szerszámok összehasonlítására használható. A rezgésexpozíció előzetes értékelésére is használható.

A feltüntetett rezgésszint az elektromos szerszám alapvető használatára jellemző. Ha az elektromos szerszámot más alkalmazásokhoz vagy más munkaeszközökkel együtt használják, és ha nem megfelelően karbantartják, a rezgésszint változhat. A fent említett okok miatt a munkavégzés teljes időtartama alatt megnövekedett vibrációs expozíciót eredményezhetnek.

A vibrációs expozíció pontos becsléséhez figyelembe kell venni azokat az időszakokat, amikor az elektromos szerszám ki van kapcsolva, vagy amikor be van kapcsolva, de nem használják munkára. Ily módon a teljes rezgésexpozíció sokkal alacsonyabbnak bizonyulhat.

A vibráció hatásaitól való védelem érdekében további biztonsági intézkedéseket kell bevezetni, például: az elektromos szerszám és a munkaeszközök karbantartása, megfelelő kézhőmérséklet biztosítása, megfelelő munkaszervezés.

KÖRNYEZETVÉDELEM

Az elektromos meghajtású termékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani, hanem megfelelő létesítményekb kell vinni ártalmatlanításra. Az ártalmatlanítással kapcsolatos információkért forduljon a termék kereskedőjéhez vagy a helyi hatósághoz. Az elektromos és elektronikus berendezések hulladékai környezetvédelni szempontból inert anyagokat tartalmaznak. A nem újrahasznosított berendezések potenciális veszélyt jelentenek a környezetre és az emberi egészségre.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, székhelye Varsó, ul. Pograniczna 2/4 (a továbbiakban: "Grupa Topex") tájékoztat, hogy a jelen kézikönyv (a továbbiakban: "kezikönyv") tartalmának valamennyi szerzői joga, beleértve többek között. A kézikönyv szövege, fényképei, ábráí, rajzai, valamint a kézikönyv összetétele kizárólag a Grupa Topex tulajdonát képezik, és a szerzői és szomszédos jogokról szóló, 1994. február 4-i törvény (a 2006. évi 90. sz. Poz. 631. sz. törvénycikk, módosított változat) értelmében jogi védelem alatt állnak. A kézikönyv egészének és egyes elemeinek kereskedelmi célú másolása, feldolgozása, közzetétele, módosítása a Grupa Topex Irásban kifejezett hozzájárulása nélkül szigorúan tilos, és polgári és büntetőjogi felelősségre vonást vonhat maga után.

EK-megfelelöségi nyilatkozat

Termék: Gyártmány: Sarokcsiszoló

Modell: 04-715

Kereskedelmi név: NEO TOOLS

Sorozatszám: 00001 ÷ 99999

Ezt a megfelelőségi nyilatkozatot a gyártó kizárólagos felelőssége mellett adjuk ki.

A fent leírt termék megfelel a következő dokumentumoknak:

Gépekröl szóló 2006/42/EK irányelv

Elektromágneses összeférhetőségi irányelv 2014/30/EU

A 2015/863/EU irányelvel módosított 2011/65/EU RoHS irányelv

És megfelel a szabványok követelményeinek:

EN 62841-1:2015+A11:2022; EN IEC 62841-2-3:2021+A11:2021

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021;

EN IEC 63000:2018

Ez a nyilatkozat csak a forgalomba hozott gépre vonatkozik, és nem terjed ki az alkatrészekre.

a végfelhasználó által hozzáadott vagy általa utólagosan elvégzett.

A műszaki dokumentáció elkészítésére felhatalmazott, az EU-ban illetőséggel rendelkező személy neve és címe:

Aláírva a következők nevében:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP minőségügyi tisztviselő

Varsó, 2023-12-19

RO

MANUAL DE TRADUCERE (UTILIZATOR)

POLIZOR UNGHIULAR 04-715

NOTĂ: CITIȚI CU ATENȚIE ACEST MANUAL ÎNAINTE DE A UTILIZA SCULA ELECTRICĂ ȘI PĂSTRAȚI-L PENTRU REFERINȚE ULTERIOARE.

DISPOZITII SPECIFICE DE SIGURANTĂ
