LIETOŠANAS INSTRUKCIJA 04-715 NEO tools

Drošības padomi slīpēšanai, slīpēšanai ar smilšpapīru, darbam ar stleplu birstēm un griešanai ar slīpripu.

- Šo elektroinstrumentu var izmantot kā parasto slīpmašīnu, slīpmašīnu ar smilšpapīru, slīpmašīnu ar stieplu suku un abrazīvo griezejū. levērojiet visus drošības norādījumus, instrukcijas, aprakstus un datus, kas pievienoti elektroinstrumentam. Neievērojot turpmāk norādīto, var rasties elektriskās strāvas trieciena, ugunsgrēka un/vai smagu traumu risks.

- Šo elektroinstrumentu nedrīkst izmantot pulēšanai. Ja elektroinstrumentu izmantos citai darbībai, nevis paredzētajam darba uzdevumam, var rasties apdraudējumi un traumas.

- Neizmantojiet piederumus, kas nav īpaši izstrādāti un kurus ražotājs nav ieteicis darbarīkam. Tas, ka piederumu var piestiprināt elektriskajam instrumentam, nav drošas lietošanas garantija.

- Izmantotā darba rīka pieļaujamais ātrums nedrīkst būt mazāks par maksimālo ātrumu, kas norādīts uz elektroinstrumenta. Darba instruments, kas griežas ātrāk par pieļaujamo ātrumu, var salūzt un instrumenta daļas var sašķelties.

- Darba rīka ārējam diametram un biezumam jāatbilst elektroinstrumenta izmēriem. Darba rīkus ar nepareiziem izmēriem nevar pietiekami aizsargāt vai pārbaudīt.

- Darba instrumentiem ar vītņotiem ieliktņiem precīzi jāpieguļ vārpstas vītnei. Ar atloku montētiem darba instrumentiem darba instrumenta urbuma diametram jāsakrit ar atloka diametru. Darba rīki, kas nevar precīzi pieguļ elektroinstrumentam, griežas nevienmērīgi, ľoti spēcīgi vibrē un var izraisīt elektroinstrumenta vadības zudumu.

- Nekādā gadījumā nedrīkst izmantot bojātus darba rīkus. Pirms katras lietošanas reizes pārbaudiet darbarīkus, piemēram, slīpēšanas riteņus, lai konstatētu, vai tie nav saplaisājuši un saplaisājuši, slīpēšanas spilventiņus, lai konstatētu, vai tie nav saplaisājuši, nodiluši vai stipri nodiluši, stieplu birstes, lai konstatētu, vai stieples nav atslābušas vai saplaisājušas. Ja elektroinstruments vai darba rīks ir nokritis, pārbaudiet, vai tas nav bojāts, vai izmantojiet citu nebojātu instrumentu. Ja darbarīks ir pārbaudīts un nostiprināts, elektroinstruments uz vienu minūti ieslēdzams ar vislielāko apgriezienu skaitu, uzmanot, lai operators un tuvumā esošie apkārtējie cilvēki atrastos ārpus rotējošā instrumenta darbības zonas. Bojātie instrumenti parasti salūst šajā pārbaudes laikā.

- Jālieto individuālie aizsardzības līdzekļi. Atkarībā no darba veida jālieto aizsargmaska, kas nosedz visu seju, acu aizsardzība vai aizsargbrilles. Ja nepieciešams, izmantojiet putekļu masku, dzirdes aizsardzības līdzekļi, aizsargcimdus vai speciālu priekšautu, lai pasargātu no mazām slīpēta un apstrādāta materiāla daļinām. Aizsargājiet acis no darba laikā gaisā nonākušiem svešķermeņiem. Ar putekļu masku un elpošanas celu aizsardzības līdzekļiem jāfiltrē darba laikā radušies putekļi. Ilgstoša trokšņa iedarbība var izraisīt dzirdes zudumu.

- Pārliecinieties, ka apkārtējie cilvēki atrodas drošā attālumā no elektroinstrumenta darbības zonas. Ikvienai personali, kas atrodas darbojošos elektroinstrumentu tuvumā, jālieto individuālie aizsardzības līdzekļi. Darbarīku škembas vai salauztī darba rīki var škelties un radīt traumas arī ārpus tiešās sasniedzamības zonas.

- Veicot darbus, kuros rīks var saskarties ar slēptiem elektrības vadiem vai savu strāvas kabeli, turiet rīku tikai par roktura izolētajām virsmām. Saskaorities ar elektrotīkla vadu, spriegums var tikt pärnests uz elektroinstrumenta metāla daļām, kas var izraisīt elektrošoku.

- Nepieskarieties pie strāvas kabela rotējošiem darba rīkiem. Ja zaudējat kontroli pār darbarīku, tīkla kabelis var tikt pārgriezts vai ievilkts, un jūsu roka vai visa roka var iesprūst rotējošā darba rīkā.

- Nekad nenovietojiet elektroinstrumentu, pirms darba rīks nav pilnībā apstājies. Rotējošais instruments var saskarties ar virsmu, uz kuras tas ir nolikts, tādējādi jūs varat zaudēt kontroli pār elektroinstrumentu.

- Nepārnēsājiet elektroinstrumentu, kamēr tas ir kustībā. Nejauša apgērba saskare ar rotējošu elektroinstrumentu var izraisīt tā ievilkšanu un elektroinstrumenta iuerbšanos operatora ķernenī.

- Regulāri tīriet elektroinstrumenta ventilācijas atveres. Motora ventilators ivelk puteklus korpusā, un liels metāla puteklu uzkrājums var radīt elektriskās strāvas apdraudējumu.

• Nelietojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā. Tie var aizdegties no dzirkstelām.
• Neizmantojiet instrumentus, kuriem nepieciešams škidrs dzesēšanas škidrums. Ūdens vai citu škidro dzesētāju izmantošana var izraisīt elektrošoku.

Atteikums un attiecīgie drošības padomi

Atsitiens ir elektroinstrumenta pēkšna reakcija uz rotējoša instrumenta, piemēram, slīpripas, slīpripas, stieplu sukas utt., blokēšanu vai škēršlu radīšanu. Aizkeršanās vai blokēšanās izraisa pēkšnu rotējošā darba rīka apstāšanos. Tādējādi nekontrolēts elektroinstruments tiek aizkustināts virzienā, kas ir pretējs darba rīka rotācijas virzienam.

Ja, piemēram, slīpēšanas ritenis iesprūst vai iesprūst apstrādājamā detaļā, elektroinstrumenta barošana tiek atslēgta. Kad slīpmašīnas ritenis atgūst spēju griezties, slīpmašīna sāk darboties automatiski. Slīpēšanas diska kustība (virzienā uz operatoru vai prom no tā) tad ir atkarīga no diska kustības virziena blokēšanas vietā. Turklāt slīpēšanas riteni var arī salūzt. Atsitiens ir nepareizas vai nepareizas elektroinstrumenta lietošanas sekas. No tās var izvairīties, veicot atbilstošus piesardzības pasākumus, kas aprakstīti turpmāk.

• Elektroinstruments jātur stingri, ar ķerneni un rokām tādā stāvoklī, lai mīkstinātu atsitienu. Ja standarta aprīkojumā ir iekļauts papildu rokturis, tas vienmēr jāizmanto, lai pēc iespējas labāk kontrolētu atvilces spēku vai atvilces momentu iedarbināšanas laikā. Operators var kontrolēt trieciena un atvilces parādības, veicot atbilstošus piesardzības pasākumus.
• Nekad neturiet rokas tuvu rotējošiem darba rīkiem. Darba rīks var savainot roku atvelkošanās dēl.
• Nepieļaujiet, ka elektroinstruments atrodas ārpus darbības zonas, kur tas pārvietosies atvilkuma laikā. Atsitiena rezultātā elektroinstruments pārvietojas pretējā virzienā slīpripas kustībai blokēšanas vietā.
• Esiet īpaši uzmanīgi, apstrādājot stūrus, asas malas utt. Neļaujiet darba instrumentiem atliecties vai iestrēgt. Rotējošs darba rīks ir jutīgāks pret aizķeršanos, apstrādājot lenķus, asas malas vai ja tas ir atsviests atpakal. Tas var klūt par iemeslu kontroles zudumam vai atsitienam.
• Neizmantojiet koka vai zobainus diskus. Šāda veida darba rīki bieži vien izraisa atsitienu vai elektroinstrumenta kontroles zudumu.

īpaši drošības norādījumi slīpēšanai un griešanai ar slīpripu

• Izmantojiet tikai elektroinstrumentam paredzēto slīpēšanas disku un tam paredzēto aizsargu. Slīpēšanas diski, kas nav paredzēti konkrētajam elektroinstrumentam, nav pietiekami aizsargāti un nav pietiekami droši.
• Izliektie slīpēšanas diski jāuzstāda tā, lai neviena diska dāja neizvirzītos ārpus aizsargvāciņa malas. Nepareizi piestiprinātu slīpēšanas disku, kas izvirzās ārpus aizsargvāciņa malas, nevar pietiekami aizsargāt.
• Aizsargam jābūt stingri piestiprinātam pie elektroinstrumenta, lai garantētu pēc iespējas lielāku drošību, un novietotam tā, lai slīpripas daļa, kas ir atklāta un vērsta pret operatoru, būtu pēc iespējas mazāka. Aizsargs pasargā operatoru no škembām, nejaušas saskares ar slīpripu, kā arī no dzirkstelām, kas var aizdedzināt apgērbu.
• Slīpēšanas disku drīkst izmantot tikai tam paredzētajam darbam. Nekad nedrīkst slīpēt, piemēram, ar slīpēšanas ripas sānu virsmu. Slīpēšanas diski ir paredzēti materiāla nonēmšanai ar diska malu. Sānu spēka iedarbība uz šiem slīpēšanas diskiem var tos salauzt.
• Vienmēr izmantojiet nebojātus, pareizā izmēra un formas stiprinājuma atlokus, kas atbilst izvēlētajam slīpripas izmēram un formai. Pareizi piestiprinātie atloki atbalsta slīpēšanas disku un tādējādi samazina tā lūzuma risku. Frēzes griezeļidskiniņiem var atšķirties no citu slīpēšanas disku frēzēm.
• Neizmantojiet lietotus slīpēšanas diskus no lielākiem elektriskajiem instrumentiem. Lielākiem elektriskajiem instrumentiem paredzētie slīpēšanas diski nav paredzēti lielākiem apgriezieniem minūtē, kas raksturīgi mazākiem elektriskajiem instrumentiem, un tāpēc tie var salūzt.

Papildu īpaši drošības norādījumi slīpripas griešana

- Izvalrietles no grišanas diska alzkeršanās val pārāk llela spiediena. Neveiciet pārāk dzilus iegriezumus. Pārslodze

palielina griešanas diska slodzi un tā tendenci aizkerties vai blokēties, tādējādi palielinot tā izmešanas vai lūzuma iespēju.

• Izvairieties no zonas pirms un aiz rotējošā griešanas diska. Griešanas diska pārvietošana apstrādājamā izstrādājumā prom no jums var izraisīt elektroinstrumenta izlidošanu ar rotējošo disku tieši pret jums atsitiena gadījumā.
• Pläksnes vai lielus priekšmetus pirms apstrādes ir jāatbalsta, lai samazinātu diska atsitiena risku, ko var izraisīt iesprūdis disks. Lieli apstrādājamie priekšmeti var saliekties zem sava svara. Apstrādājamais gabals jāatbalsta no abām pusēm, gan pie griešanas līnijas, gan pie malas.
• Esiet īpaši uzmanīgi, kad griežat caurumus sienās vai strādājat citās neredzamās zonās. Ja griezejdisks iegrimst materiālā, instruments var atsitināties, ja tas saskaras ar gāzes caurulēm, ūdensvadiem, elektrības kabeļiem vai citiem priekšmetiem.

İpaši drošības norādījumi slīpēšanai ar smilšpapīru

Neizmantojiet liela izmēra smilšpapīra loksnes. Izvēloties smilšpapīra izmēru, ievērojiet ražotāja ieteikumus. Smilšpapīrs, kas izvirzās ārpus slīpēšanas plāksnes, var radīt traumas un var izraisīt papīra aizkeršanos vai plīsumus, vai arī atsitumu.

īpaši drošības norādījumi darbam ar stiepļu birstēm

• Jānem vērā, ka, pat normāli lietojot, caur birsti tiek zaudēti stieples gabalini. Nepārslogojiet vadus, pielietojot pārāk lielu spiedienu. Gaisā nonākušie stieples gabalini var viegli izklūt cauri plānam apgērbam un/vai ādai.
• Ja ieteicams izmantot aizsargu, neļaujiet birstei saskarties ar aizsargu. Plākšņu un trauku suku diametru var palielināt spiediens un centrbēdzes spēki. Papildu drošības padomi
• Instrumentiem, kas paredzēti slīpēšanas diskiem ar vītni, pārbaudiet, vai slīpēšanas diska vītnes garums atbilst vārpstas vītnes garumam.
• Apstrādājamais gabals ir jānostiprina. Drošāk ir detaļu saspiest skavā vai savilcējierīcē, nekā turēt to rokās.
• Nepieskarieties griešanas un slīpēšanas diskiem, pirms tie nav atdzisuši.
• Ja izmantojat ātrās darbības atloku, pārliecinieties, ka uz vārpstas piestiprinātais iekšējais atloks ir aprīkots ar gumijas blīvgredzenu un ka šis gredzens nav bojāts. Pārliecinieties arī, ka ārējā atloka un iekšējā atloka virsmas ir tīras.
• Ātrās darbības atloku izmantojiet tikai ar abrazīviem un griešanas diskiem. Izmantojiet tikai nebojātus un pareizi funkcionējošus atlokus.

UZMANĪBU: lerīce ir paredzēta darbam telpās.

Neraugoties uz to, ka tiek izmantota pēc būtības droša konstrukcija, drošības pasākumi un papildu aizsardzības pasākumi, darba laikā vienmēr pastāv atlikušais traumu risks.

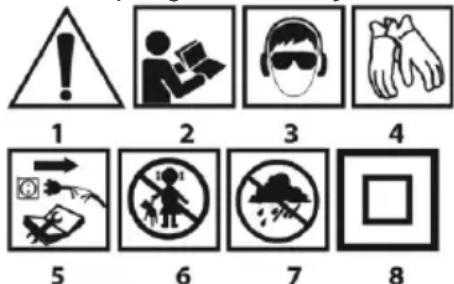

Izmantoto piktogrammu skaidrojums.

1. Caution Veikt īpašus piesardzības pasākumus
2. Izlasiet lietošanas instrukciju, ievērojiet tajā ietvertos brīdinājumus un drošības nosacījumus!
   3.Nēsājiet individuālos aizsardzības līdzekļus (aizsargbrilles, ausu aizsarglīdzekļus).
   4.Wear aizsargcimdi
   5.Pirms apkopes vai remonta atvienojiet strāvas vadu.
3. Keep bērni prom no rīka
4. Protect no lietus
   8.Otrā aizsardzības klase

Papildu drošības funkcijas

Ja uz laiku pärtrükst strāvas padeve vai pēc kontaktdakšas izņemšanas no strāvas kontaktligzdas, kad slēdzis ir ieslēgtā stāvoklī, pirms atkārtotas ieslēgšanas slēdzis ir jāatbloķe un jānoregulē izslēgtā stāvoklī.

Papildus funkcija, kas palielina lietotāja drošību, atslēdz slīpmašīnas strāvas padevi, ja mašīna ir pārslogota vai disks ir aizsprostots. Kad disks atgūst rotācijas spēju, slīpmašīna automatiski sāk darboties.

UZMANIBU: Strādājot ar leŋka slīpmašīnu, vienmēr pievērsiet uzmanību, lai nepalaistu garām šo brīdi.

KONSTRUKCIJA UN PIELIETOJUMS

Lenka slīpmašina ir II klases izolēts rokas elektroinstruments. lerīci darbina vienfāzes komutatora motors, kura ātrums tiek samazināts, izmantojot lenka zobratu. To var izmantot gan slīpēšanai, gan griešanai. Šāda veida elektroinstrumentu plaši izmanto visu veidu urbumu nonemšanai no metāla detaļu virsmas, šuvju virsmas apstrādei, plānsienu cauruļu un mazu metāla detaļu griešanai u. c. Izmantojot atbilstošus piederumus, lenka slīpmašīnu var izmantot ne tikai griešanai un slīpēšanai, bet arī, piemēram, rūsas, krāsas pārklājumu tīrīšanai utt.

Tās izmantošanas jomas ietver plašu remonta un celtniecības darbu klāstu, kas nav saistīti tikai ar metāliem. Ar lenķa slīpmašīnu var griezt un slīpēt ari celtniecības materiālus, piemēram, ķieģelus, bruģakmeni, keramikas flīzes u. c.

Ierīce ir paredzēta tikai sausai lietošanai, nevis pulēšanai. Neizmantojiet elektroinstrumentu neparelizi

Nepareiza lietošana.

• Nestrādājiet ar azbestu saturošiem materiāliem. Azbests ir kancerogēns.
• Nedarboties ar materiāliem, kuru puteklī ir viegli uzliesmojoši vai sprādzienbīstami. Strādājot ar elektroinstrumentu, rodas dzirksteles, kas var aizdedzināt izdalītos tvaikus.
• Slīpēšanas darbiem nedrīkst izmantot griezējdiski. Griežamie diski darbojas ar sānu virsmu, un slīpēšana ar šāda diska priekšējo virsmu var izraisīt diska bojājumus, kā rezultātā operators var gūt miesas bojājumus.

GRAFISKO LAPU APRAKSTS

Tālāk norādītā numerācija attiecas uz ierīces sastāvdaļām, kas parādītas šīs rokasgrāmatas grafiskajās lapās.

1. Spindle blokēšanas poga

2.Switch

1. Papildu rokturis

4.Shield

5.Self-piekares ārējais atloks

6, iekšējais atloks

1. Interlock poga, lai novērstu nejaušu palaišanu

2. Carbon birstes vāks

9.Main roktura slēdzene

1. Lever (asmens aizsargs)

* Starp rasējumu un izstrādājumu var būt atśkīrības.

PIEDĀVĀJUMI

• Vairogs 1 gab.
- Speciālā uzgriežņu atslēga 1 gab.
• Papildu rokturis 1 gab.
- Pašstiprinošs ārējais atloks 1 gab.

SAGATAVOŠANĀS DARBAM

PAPILDU ROKTURA UZSTĀDĪŠANA

Palīgrokturis (3) ir ievietots vienā no slīpmašīnas galvas atverēm. Ieteicams izmantot slīpmašīnu ar palīgrokturi. Ja slīpmašīnu darba laikā turat abām rokām (arī izmantojot palīgrokturi), ir mazāks risks, ka roka pieskarsies rotējošajam diskam vai birstei un tiks ievainota atsitiena rezultātā.

REGULËJAMS GALVENAIS ROKTURIS

Pirms darba uzsākšanas galvenā slīpmašīnas roktura stāvokli var noregulēt tā, lai tas būtu vispiemērotākais veicamajam darbam.

Rokturi var noregulēt 3 pozīcijās, pagriežot to par 90° pa kreisi vai pa labi attiecībā pret pamatpozīciju.

• Nospiediet galvenā roktura blokēšanas pogu (9).
• Pagrieziet galveno rokturi vēlamajā pozīcijā.
• Galvenais rokturis automātiski blokējas izvēlētajā pozīcijā.

VAIROGA UZSTĀDĪŠANA UN REGULĒŠANA

Asmeņu aizsargs pasargā operatoru no gružiem, nejaušas saskares ar darba rīku vai dzirksteļām. Tas vienmēr jāuzstāda, īpaši uzmanīgi nodrošinot, lai tā nosedzošā daja būtu vērsta pret operatoru.

Asmeņu aizsarga stiprinājuma konstrukcija ľauj bez instrumentiem regulēt aizsargu optimālā stāvoklī.

- Atbrīvojiet un pavelciet atpaka| diska aizsarga (4) sviru (10).

- Pagrieziet diska aizsargu (4) vēlamajā pozīcijā.

• Blokējiet, nolaižot sviru(10).

Disku aizsarga nonemšana un regulēšana tiek veikta pretējā secībā nekā tā uzstādīšana.

INSTRUMENTU NOMAINA

Darbarīku maiņas laikā jāvalkā darba cimdi.

Vārpstas blokēšanas poga (1) ir izmantojama tikai slīpmašīnas vārpstas blokēšanai, kad tiek montēts vai demontēts darba instruments. To nedrīkst izmantot kā bremzēšanas pogu, kamēr griežas disks. Šāda darbība var sabojāt slīpmašīnu vai savainot lietotāju.

DISKA UZMONTĚŠANA

Ja slīpēšanas val grlešanas disku blezums ir mazāks par 3 mm, ārējā atloka (5) pašblokējošais uzgrieznis (5) ir jāskrūvē līdzenumā no diska puses.

• Nospiediet vārpstas blokēšanas pogu (1).
• Pievelciet pašspilējošo ārējo atloku (5) ar rokām.
• Atbrīvojiet un nonemiet pašblokējošo ārējo atloku (5).
• Novietojiet disku tā, lai tas būtu piespiests pie iekšējā atloka (6) virsmas.
• Uzskrūvējams pašblokējošs ārējais atloks (5)

Disku demontāžu veic pretējā secībā kā montāžu. Montāžas laikā disks jāpiespiež pie iekšējā atloka (6) virsmas un jānovieto centrāli tā apakšpusē. Ja pašblokēšanas uzgrieznis iesprūst, izmantojiet speciālu uzgriežņu atslēgu.

DARBA RİKU AR VİTŞNOTU ATVERI UZSTÄDİŞANA WANY

Nospiediet vārpstas blokēšanas pogu (1).

• Nonemiet iepriekš uzstādīto instrumentu, ja tas ir uzstādīts.
• Pirms uzstādīšanas nonemiet abus atlokus - iekšējo atloku (6) un pašpiespiežamo ārējo atloku (5).

- Uzskrūvējiet darba rīka vītņoto daļu uz vārpstas un nedaudz pievelciet.

Vītņotā urbuma darba rīku demontāža notiek pretējā secībā, nekā montāža.

LENKA SLIPMAŠINAS MONTAŽA LENKA SLIPMAŠINAS STATIVÄ

Ir pieļaujama lenķa slīpmašīnas lietošana ar lenķa slīpmašīnām paredzētu statīvu, ja tas ir pareizi uzstādīts saskaņā ar statīva ražotāja montāžas instrukcijām.

DARBĪBA / IESTATĪJUMI

Pirms slīpēšanas diska lietošanas pārbaudiet tā stāvokli.

Neizmantojiet škembas, plaisas vai citādi bojātus slīpēšanas diskus. Nolietots ritenis vai birste pirms lietošanas nekavējoties jānomalna pret jaunu. Pabeidzot darbu, vienmēr izslēdziet slīpmašīnu un pagaidiet, līdz darba instruments pilnībā apstājas. Tikai tad slīpmašīnu var novietot. Nebremzējiet rotējošo slīpripu, piespiežot to pie apstrādājamās detaljas.

- Nekad nepārslogojiet slīpmašīnu. Elektroinstrumenta svars rada pietiekamu spiedienu, lai efektīvi darbinātu instrumentu. Pārslodze un pārmērīgs spiediens var izraisīt bīstamu elektroinstrumenta lūzumu.

• Ja slīpmašīna darbības laikā nokrīt, ir svarīgi pārbaudīt un, ja nepieciešams, nomainīt darba rīku, ja konstatēts, ka tas ir bojāts vai deformēts.
• Nekad netrieciet darba rīku pret apstrādājamo materiālu.
• Izvairieties no diska atsitieniem un skrāpēšanas, jo īpaši strādājot uz stūriem, asām malām u.c. (tas var izraisīt kontroles zudumu un atsitienu). (tas var izraisīt elektroinstrumenta kontroles zudumu un atsitiena efektu).
• Nekad neizmantojiet kokmateriālu griešanai paredzētus diskus no ripzāgiem. Šādu zāgēšanas disku izmantošana bieži vien izraisa elektroinstrumenta atsitiena parādību, kontroles zudumu un var izraisīt operatora traumas.

IESLĚGTS/IZSLĚGTS

Darba uzsākšanas un darbības laikā turiet slīpmašīnu ar abām rokām. Slīpmašīna ir aprīkota ar drošības slēdzi, lai novērstu nejaušu iedarbināšanu.

• Nospiediet sviras pogu (7) uz priekšu.
- Nospiediet ieslēgšanas/izslēgšanas pogu (2).
- Atlaižot spiedienu uz slēdža pogu (2), dzirnavinas darbība tiek apturēta.

Palaišanas laikā motors tiek iedarbināts ar lēno iedarbināšanu, kas tiek izmantota, lai iedarbinātu neapkrautu motoru.

Pēc slīpmašīnas iedarbināšanas pirms darba uzsākšanas pagaidiet, līdz slīpripas ir sasniedzis maksimālo ātrumu. Slēdzis nedrīkst darbotles, kamēr slīpmašīna Ir leslēgta val izslēgta. Slīpmašīnas slēdzi drīkst darbināt tikai tad, kad elektroinstruments atrodas tālāk no apstrādājamās detaļas.

CUTTING

• Griešanu ar lenka slīpmašīnu var veikt tikai taisnā līnijā.
• Nepārgrieziet materiālu, turot to rokās.
• Lieli apstrādājamie priekšmeti ir jāatbalsta, un jāraugās, lai atbalsta punkti atrastos tuvu griešanas līnijai un materiāla galam. Stabili novietotais materiāls griešanas laikā nebūs tendēts kustēties.

- Nelieli apstrādājamie priekšmeti jānostiprina, piemēram, skavās, ar skavām utt. Materiāls jānostiprina tā, lai griešanas punkts atrastos tuvu skavas elementam. Tas nodrošinās lielāku griešanas precizitāti.

- Nepieļaujiet griešanas diska vibrāciju vai blietēšanu, jo tas pasliktinās griezuma kvalitāti un var izraisīt griešanas diska lūzumu.

- Griešanas laikā uz griešanas disku nedrīkst izdarīt sānu spiedienu.

- Izmantojiet pareizo griešanas disku atkarībā no griezējamā materiāla.

- Griežot caur materiālu, ieteicams, lai padeves virziens atbilstu griešanas diska rotācijas virzienam.

Griešanas dzilums ir atkarīgs no diska diametra.

• Jāizmanto tikai tādi diski, kuru nominālais diametrs nav lielāks par slīpmašīnas modelim ieteikto.
• Veicot dzilus griezumus (piemēram, profiliem, celtniecības blokiem, kiegeļiem u. c.), neļaujiet fiksācijas atlokiem saskarties ar apstrādājamo detalu.

Darba laikā griešanas diski sasniedz Įoti augstu temperatūru - nepieskarieties tiem ar neaizsargātām kermeņa daļām, pirms tie ir atdzisuši.

SANDING

Slīpēšanas darbus var veikt, izmantojot, piemēram, slīpēšanas diskus, kausveida diskus, lāpstīndiskus, diskus ar abrazīvo vilnu, stieplu birstes, elastīgus diskus smilšpapīram utt. Katram diska un apstrādājamās detaļas veidam ir nepieciešama piemērota darba tehnika un piemēroti individuālie aizsardzības līdzekļi.

Griešanai paredzētus diskus nedrīkst izmantot slīpēšanai.

Slīpēšanas diski ir paredzēti materiāla nonemšanai ar diska malu.

• Neslīpējiet ar diska malu. Optimālais darba leņķis šāda veida diskiem ir 30°.

• Slīpēšanas darbus drīkst veikt tikai ar materiālam piemērotiem slīpēšanas diskiem.

• Strādājot ar lāpstīņu diskiem, abrazīviem vilnas diskiem un elastīgiem smilšpapīra diskiem, ir jāraugās, lai nodrošinātu pareizu uzbrukuma lenķi.

• Neslīpējiet visu diska virsmu.
• Šāda veida diskus izmanto plakanu virsmu apstrādei.
  Stiepļu birstes galvenokārt ir paredzētas profilu un grūti aizsniedzamu vietu tīrīšanai. Tās var izmantot, piemēram, rūsas, krāsas pārklājumu u. c. noņemšanai no materiāla virsmas.

Jāizmanto tikai tādi darba rīki, kuru pieļaujamais ātrums ir lielāks vai vienāds ar lenķa slīpmašīnas maksimālo ātrumu bez slodzes.

EKSPLUATĀCIJA UN APKOPE

Pirms instalēšanas, regulēšanas, remonta vai darbības veikšanas atvienojiet strāvas padeves kabeli no elektrotīkla kontaktligzdas.

APKOPE UN UZGLABĀŠANA

• lerīci ieteicams tīrīt uzreiz pēc katras lietošanas reizes.
• Tirīšanai neizmantojiet ūdeni vai citus škidrumus.
• lerīce jātīra ar sausu drānu vai jāizpūš ar zema spiediena saspiestu gaisu.
• Nelietojiet nekādus tīrīšanas līdzekļus vai šķīdinātājus, jo tie var sabojāt plastmasas detaļas.
• Regulāri tīriet ventilācijas atveres motora korpusā, lai novērstu ierīces pārkaršanu.
• Ja strāvas kabelis ir bojāts, tas jānomaina pret tādu pašu īpašību kabeli. Šī darbība jāuztic kvalificētam speciālistam vai arī ierīces apkopei.
• Vienmēr uzglabājiet ierīci sausā, bērniem nepieejamā vietā.
  Jebkurus defektus jānovērš autorizētajā ražotāja servisā.

TEHNISKAS SPECIFIKACIJAS

RITINGA DATI

PARAMETRS	VALUE
Barošanas spriegums	230-240 V MAINSTRAVA
Piegādes biežums	50 Hz
Nominālā jauda	3000 W
Nominālais ātrums	6600 min ^-1
Maksimālais diska diametrs	230 mm
Iekšējais diska diametrs	22,2 mm
Vārpstas vītne	M14
IP aizsardzības pakāpe	IPX0
Aizsardzības klase	II
Masu	5,55 kg
Ražošanas gads	2023

TROKŠNA UN VIBRĆCIJAS DATI
Skaņas spiediena līmenis (slīpēšana)	LPA=91 dB(A) K=3dB(A)
Skaņas spiediena līmenis (griēšana)	LPA=90 dB(A) K=3dB(A)
Skaņas jaudas līmenis (slīpēšana)	LWA=99 dB(A) K=3dB(A)
Skaņas jaudas līmenis (griēšana)	LWA=98 dB(A) K=3dB(A)
Maksimālā paātrinājuma vērtība	ah=8 m/s ^2 K=1,5 m/s ^2

TROKŠNA UN VIBRĀCIJAS DATI

Informācija par troksni un vibrāciju

Izstarotā trokšņa līmeni, piemēram, izstarotā skaņas spiediena līmenis Lp A un skaņas jaudas līmenis Lw A un mērījumu nenoteiktība K, ir norādīti tālāk instrukcijās saskaņā ar EN 60745.

Vibrācijas vērtības (paātrinājuma vērtība) a h un mērījumu nenoteiktība K, kas noteikta saskaṇā ar EN60745, ir norādītas turpmāk.

Šajā rokasgrāmatā norādītais vibrācijas līmenis ir izmērīts saskaņā ar standartā EN60745 noteikto mērišanas procedūru, un to var izmantot, lai salīdzinātu elektroinstrumentus. To var izmantot arī vibrācijas iedarbības sākotnējam novērtējumam.

Norādītais vibrācijas līmenis ir raksturīgs elektroinstrumenta pamatlietošanai. Ja elektroinstruments tiek izmantots citiem mērkiem vai kopā ar citiem darba rīkiem un ja tas netiek pietiekami uzturēts,

vibrācijas līmenis var mainīties. lepriekš minēto iemeslu dēļ var palielināties vibrācijas iedarbība visā darba laikā.

Lai precīzi novērtētu vibrācijas iedarbību, ir jāņem vērā periodi, kad elektroinstruments ir izslēgts vai kad tas ir ieslēgts, bet netiek izmantots darbam. Šādā veidā kopējā vibrācijas iedarbība var izrādīties daudz mazāka.

Lai aizsargātu lietotāju no vibrācijas iedarbības, jāveic papildu drošības pasākumi, piemēram, elektroinstrumenta un darba rīku apkope, atbilstošas rokas temperatūras nodrošināšana, pareiza darba organizācija.

VIDES AIZSARDZĪBA

Ar elektroenerğiju darbinâmus izstrădăjumus nedrîkst izmest kopă ar sadzīves atkritumiem, bet tie jănogădă atbilstošas utilizăcijas vietăs. Lai iegūtu informăciju par utilizăciju, sazinieties ar sava izstrădăjuma izplatītăju vai vietëjo iestădi. Elektrisko un elektronisko iekârtu atkritumi satur videi nekaitīgas vielas. Nepărstrădātas iekârtas rada potenciălu risku videi un cilvēku veselībai.

"Grupa Topex Spółka z ierobeżoną odpowiedzialnością" Spółka komandytowa ar juridisko adresi Varšavă, ul. Pograniczna 2/4 (turpmák tekstă - "Grupa Topex") informe, ka visas autortiesības uz śis rokasgrāmatas (turpmák tekstă - "Rokasgrāmata") saturu, tostarp, cita starpă. tás tekslu, fotogrāfijăm, diagrammăm, zīmējumiem, kā arī tās sastāvu, pieder tikai grupai Grupa Topex un ir pakļautas tiesiskai aizsardzībai saskaņa ar 1994. gada 4. februāra Likumu par autortiesībăm un blakustiesībăm (OV 2006, Nr. 90 Poz. 631, ar grožjumiem). Visas Rokasgrāmatas un tās atsevišku elementu kopēšana, apstrāde, publicēšana, pārveidošana komerciālos notūkos bez Grupa Topex rakstiski izteiktas piekrišanas ir stingri aizliegta un var novest pie civiltiesiskās un kriminālatbildības.

EK atbilstības deklarācija

Ražotājs: z o.o. Sp.k., ul. Pograniczna 2/4

02-285 Varšava

Izstrādājums: Lenka slīpmašina

Modelis: 04-715

Tirdzniecības nosaukums: NEO TOOLS

Sērijas numurs: 00001 ÷ 99999

Šī atbilstības deklarācija ir izdota uz ražotāja atbildību.

Iepriekš aprakstītais izstrādājums atbilst šādiem dokumentiem:

Mašinu direktiva 2006/42/EK

Elektromagnētiskās saderības direktīva 2014/30/ES

RoHS Direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direkfīvu 2015/863/ES

Un atbilst standartu prasībām:

EN 62841-1:2015+A11:2022; EN IEC 62841-2-3:2021+A11:2021

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021;

EN IEC 63000:2018

Šī deklarācija attiecas tikai uz tirgū laistajām mašīnām, un tā neattiecas uz sastāvdaļām.

pievieno galalietotājs vai vēlāk veic pats lietotājs.

Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju:

Parakstīts uznēmuma vārdā:

Grupa Topex Sp. z o.o. Sp.k.
