NAUDOJIMO INSTRUKCIJA 04-715 NEO tools

Saugos patarimai, kaip šlifuoti, šlifuoti švitriniu popieriumi, dirbti vieliniais šepečiais ir pjauti šlifavimo ratu.

- Šj elektrinį įrankį galima naudoti kaip įprastą šlifuoklj, šlifavimo popierių, vielinį šepetį ir abrazyvinį pjoviklj. Laikykitės visų saugos instrukcijų, nurodymų, aprašymų ir duomenų, pateiktų kartu su elektrinių įrankiu. Nesilaikant toliau nurodytų nurodymų, gali kilti elektros smūgio, gaisro ir (arba) sunkių sužalojimų pavojus.

- Šio elektrinio įrankio negalima naudoti poliravimui. Naudojant elektrinį įrankį ne pagal paskirtį, gali kilti pavojus ir sužalojimų.

- Nenaudokite priedų, kurie nėra specialiai suprojektuoti ir gamintojo rekomenduojami šiam įrankiui. Tai, kad priedą galima pritvirtinti prie elektrinio įrankio, dar negarantuoja, kad jis bus saugiai naudojamas.

- Naudojamo darbo įrankio leistinasis greitis turi būti ne mažesnis už didžiausią ant elektrinio įrankio nurodytą greitį. Darbo įrankis, besisukantis greičiau nei leistinas greitis, gali sulūžti, o įrankio dalys - suskilti.

- Darbo jrankio išorinis skersmuo ir storis turi atitikti elektrinio jrankio matmenis. Neteisingų matmenų darbo jrankių negalima pakankamai apsaugoti ar patikrinti.

- Darbo jrankiai su srieginiais jdėklais turi tiksliai priglusti prie verpstės sriegio. Darbo jrankių su flanšu atveju darbo jrankio angos skersmuo turi atitikti flanšo skersmenį. Darbo jrankiai, kurie tiksliai netelpa ant elektrinio jrankio, sukasi netolygiai, labai stipriai vibruoja ir gali prarasti elektrinio jrankio valdymą.

- Jokiu būdu nenaudokite sugadintų darbo įrankių. Prieš kiekvieną naudojimą apžiūrėkite įrankius, pavyzdžiui, šlifavimo diskus, ar nėra įskilimų ir įtrūkimų, šlifavimo padus, ar jie nėra įtrūkę, nusidėvėję arba stipriai nusidėvėję, vielinius šepečius, ar nėra atsilaisvinusių arba nutrūkusių vielų. Jei elektrinis arba darbo įrankis nukrito, patikrinkite, ar jis nepažeistas, arba naudokite kitą nepažeistą įrankį. Jei įrankis patikrintas ir sutvarkytas, elektrinį įrankį reikia įjungti didžiausiu greičiu vienai minutei, stengiantis, kad operatorius ir šalia esantys pašaliniai asmenys nebūty besisukančio įrankio zonoje. Pažeisti įrankiai paprastai lūžta per šį bandymo laiką.

- Būtina dévēti asmenines apsaugos priemones. Priklausomai nuo darbo pobūdžio, dévěkite visą veidą dengiančią apsauginę kaukę, akių apsaugą arba apsauginius akinius. Jei reikia, naudokite dulkių kaukę, klausos apsaugą, apsaugines pirštines arba specialią prijuostę, kad apsisaugotumėte nuo smulkių šlifuojamų ir apdirbamų medžiagų dalelių. Saugokite akis nuo darbo metu susidarančių ore esančių svetimkūnių. Dulkių kaukę ir kvėpavimo takų apsaugos priemonės turi filtruoti darbo metu susidariusias dulkes. Ilgą laiką veikiant triukšmui , gali sutrikti klausa.

- Užtikrinkite, kad pašaliniai asmenys būtų saugiu atstumu nuo elektrinio įrankio pasiekiamumo zonos. Visi, esantys šalia veikiančio elektrinio įrankio, privalo naudoti asmenines apsaugos priemones. Ruošinių atplaišos ar sulūže darbo įrankiai gali atsiskirti ir sužaloti net ir už artimiausios pasiekiamumo zonos ribų.

- Atlikdami darbus, kai įrankis gali liestis su paslėptais elektros laidais arba savo maitinimo kabeliu, laikykite įrankį tik už izoliuotų rankenos paviršių. Dėl sąlyčio su elektros tinklo laidu įtampa gali

būti perduota į metalines elektrinio įrankio dalis, o tai gali sukelti elektros smūgi.

• Laikykite tinklo kabelj atokiau nuo besisukančių darbo įrankių. Praradus įrankio kontrolę, maitinimo laidas gali būti nupjautas arba įtemptas, o jūsų ranka arba visa ranka gali įsipainioti į besisukantį darbo įrankį.
• Niekada neatidėkite elektrinio įrankio, kol darbinis įrankis visiškai nesustojo. Besisukantis įrankis gali liestis su paviršiumi, ant kurio jis padėtas, todėl galite prarasti elektrinio įrankio kontrolę.
• Neneškite elektrinio įrankio, kai jis juda. Atsitiktinis drabužių prisilietimas prie besisukančio elektrinio įrankio gali sukelti jų įtraukimą ir elektrinio įrankio gręžimą į operatoriaus kūną.
• Reguliariai valykite elektrinio jrankio ventiliacijos angas. Variklio ventilatorius jtraukia dulkes j korpusa, o susikaupusios didelės metalinės dulkės gali sukelti elektros pavojų.
• Nenaudokite elektrinio įrankio šalia degių medžiagų. Kibirkštys gali jas uždegti.
• Nenaudokite įrankių, kuriems reikia skystų aušinimo skysčių. Naudojant vandenį ar kitus skystus aušinimo skysčius, galima patirti elektros smūgį.

Atmetimas ir atitinkami saugos patarimai

Atgalinis smūgis - tai staigi elektrinio įrankio reakcija į besisukančio įrankio, pavyzdžiui, šlifavimo disko, šlifavimo pado, vielinio šepečio ir pan., užblokavimą ar klūtį. Dėl užstrigimo ar užsikirtimo staiga sustoja besisukantis darbo įrankis. Taigi nekontroliuojamas elektrinis įrankis trūkčioja priešinga darbo įrankio sukimosi krypčiai kryptimi.

Kai, pavyzdžiui, šlifavimo diskas užstringa arba įstrigsta ruošinyje, išjungiamas elektrinio įrankio maitinimas. Kai šlifavimo diskas vėl gali suktis, šlifuoklis pradeda dirbti automatiškai. Tuomet šlifavimo disko judėjimas (link operatoriaus arba nuo jo) priklauso nuo disko judėjimo krypties užsikirtimo vietoje. Be to, šlifavimo ratai gali sulūžti. Atsitrenkimas yra netinkamo arba neteisingo elektrinio įrankio naudojimo pasekmė. Jos galima išvengti imantis toliau aprašytų atitinkamų atsargumo priemonių.

• Elektrinį įrankį reikia laikyti tvirtai, kūnu ir rankomis taip, kad būtų sušvelninta atatranka. Jei pagalbinė rankena yra standartinės įrangos dalis, ją visada reikia naudoti, kad būtų galima kuo geriau kontroliuoti atatrankos jėgas arba atatrankos momentą paleidimo metu. Operatorius, imdamasis atitinkamų atsargumo priemonių, gali kontroliuoti trūkčiojimo ir atatrankos reiškinius.
• Niekada nelaikykite rankų prie besisukančių darbo įrankių. Darbo įrankis dėl atatrankos gali sužaloti ranką.
• Laikykitės atokiau nuo nuotolio zonos, kurioje elektrinis įrankis judės atatrankos metu. Dėl atatrankos elektrinis įrankis juda priešinga kryptimi nei šlifavimo ratas užsikirtimo vietoje.
• Būkite ypač atsargūs apdirbdami kampus, aštrias briaunas ir pan. Neleiskite, kad darbo įrankiai atsilenktų arba užsikirstų. Besisukantis darbinis įrankis labiau linkęs užstrigti apdirbant kampus, aštrius kraštus arba jei jis atšoka atgal. Tai gali tapti valdymo praradimo arba atgalinio smūgio priežastimi.
• Nenaudokite medinių ar dantytų diskų. Tokio tipo darbo įrankiai dažnai atšoka arba prarandama elektrinio įrankio kontrolė.

Specialūs saugos nurodymai šlifuojant ir pjaunant šlifavimo disku

• Naudokite tik elektriniam jrankiui skirtą šlifavimo diską ir jam skirtą apsaugą. Šlifavimo diskų, kurie nėra skirti konkrečiam elektriniam jrankiui, negalima pakankamai apsaugoti ir jie nėra pakankamai saugūs.
• Sulenkti šlifavimo diskai turi būti pritvirtinti taip, kad jokia disko dalis neišsikištu už apsauginio dangtelio krašto. Netinkamai pritvirtintas šlifavimo diskas, išsikišes už apsauginio dangtelio krašto, negali būti pakankamai apsaugotas.
• Apsauga turi būti tvirtai pritvirtinta prie elektrinio įrankio, kad būtų užtikrintas didžiausias įmanomas saugos lygis, ir įrengta taip, kad šlifavimo disko dalis, kuri yra atidengta ir nukreipta į operatorių, būtų kuo mažesnė. Apsauga apsaugo operatorių nuo atplaišų atsitiktinio sąlyčio su šlifavimo disku, taip pat nuo kibirkščių, galinčių uždegti drabužius.
• Slifavimo diskas turi būti naudojamas tik jam skirtiems darbams atlikti. Pavyzdžiui, niekada nešlifuokite šoniniu pjovimo ratuko paviršiumi. Šilafavimo diskai skirti medžiagai šalinti disko kraštu. Dėl šoninių jėgų poveikio šie šlifavimo diskai gali sulūžti.
• Visada naudokite nepažeistus tinkamo dydžio ir formos prispaudimo flanšus, tinkamus pasirinktam šlifavimo ratui. Tinkami flanšai palaiko šlifavimo diską ir taip sumažina jo lūžimo pavojų.

Atpjovimo diskams skirti flanšai gali skirtis nuo kitiems šlifavimo diskams skirtų flanšų.

- Nenaudokite naudotų šlifavimo diskų iš didesnių elektrinių įrankių. Didesnių elektrinių įrankių šlifavimo diskai nėra pritaikyti mažesniems elektriniams įrankiams būdingam didesniam sūkių dažniui, todėl jie gali sulūžti.

Papildomi specialūs saugos nurodymai šlifavimo disko pjovimas

• Venkite pjovimo disko užstrigimo arba per didelio spaudimo. Nedarykite pernelyg gilių pjūvių. Per didelė pjovimo disko apkrova padidina jo apkrovą ir polinkį užsikirsti ar užsiblokuoti, todėl yra tikimybė ji išmesti ar sulaužyti.
• Venkite vietos prieš besisukantį pjovimo diską ir už jo. Judinant pjovimo diską ruošinyje tolyn nuo savęs, elektrinis įrankis gali nulėkti su besisukančiu disku tiesiai i jus, jei įvyktų atatranka.
• Plokštes ar didelius daiktus prieš apdirbant reikėtų paremti, kad sumažetų rizika, jog dėl užstriguslo disko atsiras atatranka. Dideli ruošiniai gali sulinkti nuo savo svorio. Ruošinys turėtų būti paremtas iš abiejų pusių, tiek prie pjovimo linijos, tiek prie krašto.
• Būkite ypač atsargūs pjaudami skyles sienose arba dirbdami kitose nematomose vietose. Pjovimo diskas, jsirėžęs į medžiagą, gali atsitrenkti į duju vamzdžius, vandentiekio vamzdžius, elektros kabelius ar kitus objektus.

Specialūs šlifavimo švitriniu popieriumi saugos nurodymai

Nenaudokite per didelių švitrinio popieriaus lapų. Rinkdamiesi šlifavimo popieriaus dydį, vadovaukitės gamintojo rekomendacijomis. Už šlifavimo plokštės išsikišęs šlifavimo popierius gali sužaloti, taip pat gali užsikišti, suplyšti arba atšokti.

Specialüs saugos nurodymai dirbant su vieliniais šepečiais

• Reikétų atsižvelgti į tai, kad net ir įprastai naudojant šepetėlj, per jį prarandami vielos gabalėliai. Neperkraukite laidų per dideliu spaudimu. Ore esantys vielos gabaliukai gali lengvai prasiskverbti pro plonus drabužius ir (arba) odą.
• Jei rekomenduojama naudoti apsaugą, neleiskite šepetėliui liestis prie apsaugos. Plokščių ir puodu šepečių skersmuo gali padidėti dėl slėgio ir išcentrinių jęgų. Papildomi saugos patarimai
• Naudodami jrankius, skirtus šlifavimo diskams su sriegiu, patikrinkite, ar šlifavimo disko sriegio ilgis atitinka verpstės sriegio ilgj.
• Ruošinys turi būti pritvirtintas. Saugiau užfiksuoti ruošinį prispaudimo įtaisu arba spaustuvu, nei laikyti jį rankoje.
• Nelieskite pjovimo ir šlifavimo diskų, kol jie nėra atvėsę.
• Naudodami greitojo veikimo flanša, jsitikinkite, kad prie veleno pritvirtintas vidinis flanšas turi guminj O formos žiedą ir kad šis žiedas nėra pažeistas. Taip pat jsitikinkite, kad išorinio ir vidinio flanšo paviršiai yra švarūs.
• Greitojo veikimo flanšą naudokite tik su abrazyviniais ir pjovimo diskais. Naudokite tik nepažeistus ir tinkamai veikiančius flanšus.

DÉMESIO: prietaisas skirtas naudoti patalpose.

Nepaisant iš esmės saugios konstrukcijos, saugos priemonių ir papildomų apsaugos priemonių naudojimo, visada išlieka rizika susižeisti darbo metu.

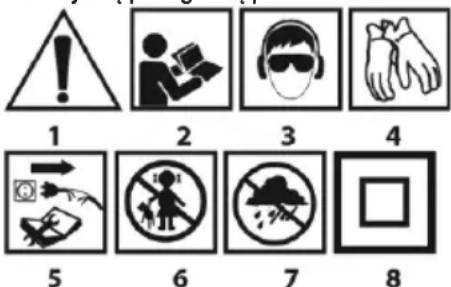

Naudojamų piktogramų paaiškinimas.

1 2 3 4 5 6 7 8

1. Caution Imkitės specialių atsargumo priemonių
2. Perskaitykite naudojimo instrukciją, laikykitės joje pateiktų įspėjimų ir saugos sąlygų!
3. Dévékite asmenines apsaugos priemones (apsauginius akinius, ausu apsaugą).

4. Wear apsaugines pirštines

5. Prieš atlikdami techninę priežiūrą ar remontą atjunkite maitinimo laidą.

6. Keep vaikus nuo jrankio
7. Protect nuo lietaus
8. Antroji apsaugos klasė

Papildomos saugos funkcijos

Laikinai dingus elektros energijos tiekimui arba ištraukus kištuką iš maitinimo lizdo, kai jungiklis yra jungtoje padėtyje, prieš paleidžiant iš naujo, jungiklis turi būti atrakintas ir nustatytas į išjungimo padėtį.

Papildoma naudotoju saugumą didinanti funkcija - šlifuoklio maitinimas išjungiamas, kai mašina perkraunama arba užsikemša diskas. Kai diskas vėl pradeda suktis, šlifuoklis automatiškai pradeda veikti.

DĖMESIO: dirbdami kampiniu šlifuokliu visada būkite atidūs, kad nepraleistumėte šio momento.

KONSTRUKCIJA IR TAIKYMAS

Kampinis šlifuoklis yra II klasės izoliuotas rankinis elektrinis įrankis. Šlifuoklj suka vienfazis komutatorinis variklis, kurio sūkių dažnį mažina kampinis reduktorius. Jį galima naudoti ir šlifavimui, ir pjovimui. Šio tipo elektrinis įrankis plačiai naudojamas visų tipų šerpetoms nuo metalinių dalių paviršiaus šalinti, suvirinimo siūlių paviršiui apdoroti, plonasieniams vamzdžiams ir smulkioms metalinėms dalims pjauti ir kt. Su tinkamais priedais kampinį šlifuoklj galima naudoti ne tik pjovimui ir šlifavimui, bet ir valyti, pavyzdžiui, rūdis, dažų dangas ir pan.

Jo naudojimo sritys apima įvairius remonto ir statybos darbus, susijusius ne tik su metalais. Kampiniu šlifuokliu taip pat galima pjauti ir šlifuoti statybines medžiagas, pvz., plytas, grindinio trinkeles, keramines plyteles ir pan.

Prietaisas skirtas tik sausam naudojimui, bet ne poliravimui. Nenaudokite elektrinio įrankio netinkamai

Piktnaudžiavimas.

• Nedirbkite su medžiagomis, kuriose yra asbesto. Asbestas yra kancerogeniškas.
• Nedirbkite su medžiagomis, kurių dulkės yra degios arba sprogios. Dirbant su elektriniu įrankiu kyla kibirkštys, kurios gali uždegti išsiskiriančius garus.
• Šlifavimo darbams negalima naudoti pjovimo diskų. Pjovimo diskai dirba šoniniu paviršiumi, o šlifuojant priekiniu tokio disko paviršiumi gali būti sugadintas diskas ir dėl to gali kilti pavojus operatoriui susižaloti.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Toliau pateikta numeracija nurodo jrenginio sudedamąsias dalis, pavaizduotas šio vadovo grafiniuose puslapiuose.

1. Spindlio užrakto mygtukas

2.Switch

1. Papildoma rankena

4.Skydas

1. Self prispaudimo išorinis flanšas

6, vidinis flanšas

7.Interlock mygtukas, apsaugantis nuo atsitiktinio paleidimo

1. Carbon šepetėlio dangtelis

9.Main rankenos užraktas

1. Lever (ašmenų apsauga)

* Bréžinys ir gaminys gali skirtis.

PRIEDAI

• Skydas 1 vnt.
  • Specialus veržliaraktis 1 vnt.
  • Papildoma rankena 1 vnt.
• Savisriegis išorinis flanšas 1 vnt.

PASIRUOŠIMAS DARBUI

PAGALBINÉS RANKENOS MONTAVIMAS

Pagalbinė rankena (3) įstatoma į vieną iš šlifavimo galvutės skylių. Rekomenduojama naudoti šlifuoklj su pagalbine rankena. Jei dirbdami šlifuoklj laikysite abiem rankomis (taip pat ir naudodami pagalbinę rankeną), sumažės rizika, kad ranka palies besisukanįj diską ar šepetį ir susižeisite dėl atgalinio smūgio.

REGULIUOJAMA PAGRINDINÉ RANKENA

Prieš pradėdami darba, pagrindinio šlifuoklio rankenos padėtį galima sureguliuoti taip, kad ji būtų patogiausia atliekamam darbui.

Rankeną galima reguliuoti i 3 padėtis pasukant ją 90° i kairę arba i dešinę pagrindinės padėties atžvilgiu.

• Paspauskite pagrindinės rankenos fiksavimo mygtuką (9)
• Pasukite pagrindinę rankeną i norimą padėtį.
• Pagrindinė rankena automatiškai užsifiksuoja pasirinktoje padėtyje.

SKYDO MONTAVIMAS IR REGULIAVIMAS

Ašmenų apsauga apsaugo operatorių nuo šiukšlių, atsitiktinio sąlyčio su darbo įrankiu ar kibirkščių. Jį visada reikia montuoti ypač atidžiai, kad jo dengiančioji dalis būtų nukreipta į operatoriaus pusę.

Dėl peilių apsaugų tvirtinimo konstrukcijos galima be įrankių reguliuoti apsaugus į optimalią padėtį.

- Atlaisvinkite ir patraukite atgal disko apsaugos svirtj (10) (4).

- Pasukite disko apsaugą (4) i reikiamą padėti.

• Užfiksuokite nuleisdami svirtj(10).

Diskų apsauga nuimama ir reguliuojama atvirkštine tvarka nei montuojama.

IRANKIŲ KEITIMAS

Atllekant Įrankių keltimo operacijas būtina mūvėti darbines pirštines.

Suklio blokavimo mygtukas (1) naudojamas tik šlifuoklio sukliui užfiksuoti montuojant arba nuimant darbo įrankį. Jo negalima naudoti kaip stabdymo mygtuko, kai diskas sukasi. Taip elgiantis galima sugadinti šlifuoklj arba sužeisti naudotoją.

DISC TVIRTINIMAS

Jei šlifavimo arba pjovimo diskai yra mažesnio nei 3 mm storio, išorinio flanšo (5) savaime užsisukanti veržlė turi būti užsukta plokščiai disko pusėje.

• Paspauskite suklio fiksavimo mygtuką (1).
- Rankomis priveržkite savaime prispaudžiamą išorinį flanšą (5).
- Atlaisvinkite ir nuimkite savaime užsifiksuojantį išorinį flanšą (5)
- Idėkite diską taip, kad jis būtų prispaustas prie vidinio flanšo (6) paviršiaus.
- Sraigtas su savaiminio fiksavimo išoriniu flanšu (5)
Diskai išmontuojami atvirkštine tvarka nei montuojami. Montuojant diskas turi būti prispaustas prie vidinio flanšo (6) paviršiaus ir centriškai įsitaisęs jo apačioje. Jei savisriegė veržlė užstrigo, naudokite specialų veržliaraktį.

DARBO IRANKIŲ SU SRIEGINE ANGA MONTAVIMAS WANY

Paspauskite suklio fiksavimo mygtuką (1).

• Nuimkite anksčiau sumontuotą įrankį, jei jis buvo sumontuotas.
• Prieš montuodami nuimkite abu flanšus - vidinį flanšą (6) ir savaime prispaudžiantis išorinis flanšas (5).
• Prisukite darbinio įrankio srieginę dalį prie verpstės ir šiek tiek priveržkite.

Srieginių angų darbo įrankių išmontavimas atliekamas atvirkštine tvarka nei surinkimas.

KAMPINIO ŠLIFUOKLIO TVIRTINIMAS KAMPINIO ŠLIFUOKLIO STOVE

Kampinj šlifuoklj galima naudoti su kampiniams šlifuokliams skirtu trikoju, jei jis tinkamai pritvirtintas pagal trikojo gamintojo montavimo instrukcijas.

VEIKIMAS / NUSTATYMAI

Prieš naudodami šlifavimo diską patikrinkite jo būkłe. Nenaudokite suskilusių, įtrūkusių ar kitalp pažeistų šlifavimo diskų. Susidėvėjusi šlifavimo ratuką arba šepetį prieš naudojimą

nedelsdami pakeiskite nauju. Baigę darbą, visada išjunkite šlifuoklj ir palaukite, kol darbo įrankis visiškai sustos. Tik tada šlifuoklj galima padėti į vietą. Negalima stabdyti besisukančio šlifavimo disko, spaudžiant jį prie ruošinio.

• Niekada neperkraukite malūnėlio. Elektrinio įrankio svoris sukuria pakankamą slėgį, kad įrankis veiktų efektyviai. Dėl perkrovos ir per didelio slėgio elektrinis įrankis gali pavojingai sulūžti.
• Jei šlifuoklis darbo metu nukrenta, būtina patikrinti ir, jei reikia, pakeisti darbo įrankį, jei nustatoma, kad jis pažeistas arba deformuotas.
• Niekada nemuškite darbo įrankiu į apdirbamają medžiagą.
• Venkite disko šokinėjimo ir braukimo, ypač dirbdami kampuose, aštriuose kraštuose ir t. t. (dėl to galite prarasti kontrolę ir patirti atatranką). (dėl to gali būti prarasta elektrinio įrankio kontrolė ir atsirasti atatrankos efektas).
• Niekada nenaudokite diskų, skirtų medienai pjauti iš diskinių pjūklų. Naudojant tokius pjūklų diskus, elektrinis įrankis dažnai atšoka, praranda kontrolę ir gali sužaloti operatorių.

IJUNGTA / IŠJUNGTA

ljungimo ir darbo metu šlifuoklj laikykite abiem rankomis. Slifuoklis turi apsauginj jungiklj, kad būtų išvengta atsitiktinio jungimo.

• Pastumkite svirties mygtuką (7) i priekj.
- Paspauskite jungimo / išjungimo mygtuką (2).
- Atleidus spaudimą ant jungiklio mygtuko (2), šlifuoklis sustoja.

Paleidimo metu variklis paleidžlamas lėtuoju paleidimu, kuris naudojamas neapkrautam varikliui paleisti.

ljunge šlifuoklj, prieš pradėdami darbą palaukite, kol šlifavimo diskas pasieks maksimalų greltj. lJungus arba lšjungus šlifuoklj, negalima naudoti jungiklio. Šlifuoklio jungiklj galima valdyti tik tada, kai elektrinis įrankis yra atokiau nuo ruošinio.

PJOVIMAS

• Pjauti kampiniu šlifuokliu galima tik tiesia linija.
• Nekirpkite medžiagos laikydami ją rankoje.
• Dideli ruošiniai turėtų būti paremti ir reikėtų pasirūpinti, kad atramos taškai būtų arti pjovimo linijos ir medžiagos gale. Stabiliai padėta medžiaga pjaunant nebus linkusi judėti.
• Nedidelius ruošinius reikia tvirtinti, pvz., spaustuvais, spaustukais ir pan. Medžiaga turėtų būti suveržiama taip, kad pjovimo taškas būtų arti prispaudimo elemento. Taip bus užtikrintas didesnis pjovimo tikslumas.
• Neleiskite pjovimo diskui vibruoti ar tampyti, nes dėl to pablogės pjovimo kokybė ir pjovimo diskas gali sulūžti.
• Pjovimo metu pjovimo diskas neturi būti spaudžiamas j šonus.
• Naudokite tinkamą pjovimo diską, priklausomai nuo pjaunamos medžiagos.

• Pjaunant medžiagą rekomenduojama, kad tiekimo kryptis sutaptų su pjovimo disko sukimosi kryptimi.
  Pjovimo gylis priklauso nuo disko skersmens.

• Naudokite tik tokius diskus, kurių vardinis skersmuo yra ne didesnis nei rekomenduojamas šlifuoklio modeliui.

• Darydami gilius pjūvius (pvz., profilius, statybinius blokelius, plytas ir t. t.), neleiskite, kad prispaudimo flanšai liestysi su ruošiniu.
  Pjovimo diskai darbo metu pasiekia labai aukštą temperatūrą - nelieskite jų neapsaugotomis kūno dalimis, kol jie neatvėso.

SMÈLIAVIMAS

Šlifavimo darbus galima atlikti naudojant, pavyzdžiui, šlifavimo diskus, taurinius diskus, atlenkiamuosius diskus, diskus su abrazyvine vilna, vielinius šepečius, lanksčius švitrinio popieriaus diskus ir kt. Kiekvienam disko ir ruošinio tipui reikia tinkamos darbo technikos ir tinkamu asmeninių apsaugos priemonių.

Pjovimui skirtų diskų negalima naudoti šlifavimui.

Šlifavimo diskai skirti medžiagai šalinti disko briauna.

• Nešlifuokite disko šonu. Optimalus šio tipo disko darbinis kampas yra 30°.
• Šlifavimo darbai turi būti atliekami tik naudojant šlifavimo diskus, tinkamus šiai medžiagai.

Dirbant su atlenkiamaisiais diskais, abrazyvinės vilnos diskais ir lanksčiais švitrinio popieriaus diskais, reikia pasirūpinti, kad būtų užtikrintas tinkamas atakos kampas.

• Šlifuoti reikia ne visu disko paviršiumi.
• Šių tipų diskai naudojami plokščiam paviršiui apdirbti.
  Vieliniai šepečiai daugiausia skirti profiliams ir sunkiai pasiekiamoms vietoms valyti. Jie gali būti naudojami rūdims, dažų dangoms ir kt. nuo medžiagos paviršiaus pašalinti.

Naudokite tik tuos darbo įrankius, kurių leistinasis greitis yra didesnis arba lygus didžiausiam kampinio šlifuoklio greičiui be apkrovos.

EKSPLOATACIJA IR PRIEŽIŪRA

Prieš atlikdami bet kokius montavimo, reguliavimo, remonto ar eksploatavimo darbus, ištraukite maltinimo laidą iš elektros tinklo lizdo.

PRIEŽIŪRA IR SAUGOJIMAS

• Rekomenduojama prietaisą valyti iš karto po kiekvieno naudojimo.
• Valymui nenaudokite vandens ar kitų skysčių.
• [rengini] reikia valyti sausu audiniu arba pūsti mažo slėgio suslėgtu oru.
• Nenaudokite jokių valiklių ar tirpiklių, nes jie gali pažeisti plastikines dalis.
• Kad jrenginys neperkaistų, reguliariai valykite variklio korpuse esančias ventiliacijos angas.
• Jei maitinimo kabelis pažeistas, jį reikia pakeisti tokių pačių charakteristikų kabeliu. Šią operaciją reikia patikėti kvalifikuotam specialistui arba atlikti prietaiso techninę priežiūrą.
• Visada laikykite prietaisą sausoje, vaikams nepasiekiamoje vietoje.

Bet kokius gedimus turėtų šalinti įgaliotasis gamintojo servisas.

TECHNINĖS SPECIFIKACIJOS

IVERTINIMO DUOMENYS

PARAMETRAS	VERTÉ
Maitinimo jtampa	230-240 V KINTAMOSIOS SROVÉS
Maitinimo dažnis	50 Hz
Nominalioji galia	3000 W
Vardinis greitis	6600 min. ^-1
Maksimalus disko skersmuo	230 mm
Vidinis disko skersmuo	22,2 mm
Suklio sriegis	M14
IP apsaugos laipsnis	IPX0
Apsaugos klasé	II
Masé	5,55 kg
Gamybos metai	2023

TRIUKŠMO IR VIBRACIJOS DUOMENYS
Garso slėgio lygis (šlifavimas)	L_PA = 91 dB(A) K=3dB(A)
Garso slėgio lygis (pjovimas)	L_PA = 90 dB(A) K=3dB(A)
Garso galios lygis (šlifavimas)	L_WA = 99 dB(A) K=3dB(A)
Garso galios lygis (pjovimas)	L_WA = 98 dB(A) K=3dB(A)
Didžiausia pagreičio vertė	a_h = 8 m/s^2 K=1,5 m/s^2

TRIUKŠMO IR VIBRACIJOS DUOMENYS

Informacija apie triukšmą ir vibraciją

Skleidžiamo triukšmo lygiai, pavyzdžiui, skleidžiamo garso slėgio lygis LpA ir garso galios lygis LwA bei matavimo neapibrėžtis K, toliau nurodomi instrukcijose pagal standartą EN 60745.

Toliau pateikiamos vibracijos vertės (pagreičio vertė) a h ir matavimo neapibrėžtis K, nustatytos pagal standarta EN60745.

Šiame vadove nurodytas vibracijos lygis buvo išmatuotas pagal EN60745 nurodyta matavimo procedūra ir gali būti naudojamas elektriniams įrankiams palyginti. Jis taip pat gali būti naudojamas preliminariam vibracijos poveikio įvertinimui.

Nurodytas vibracijos lygis atitinka pagrindinj elektrinio jrankio naudojimo būdą. Jei elektrinis jrankis naudojamas kitais tikslais arba su kitais darbo jrankiais ir jei jis nepakankamai prižiūrimas, vibracijos lygis gali pasikeisti. Dėl pirmiau nurodytų priežasčių per visą darbo laikotarpį gali padidėti vibracijos poveikis.

Norint tiksliai įvertinti vibracijos poveikį, būtina atsižvelgti į laikotarpius, kai elektrinis įrankis yra išjungtas arba jungtas, bet nenaudojamas darbui. Tokiu būdu bendras vibracijos poveikis gali būti daug mažesnis.

Siekiant apsaugoti naudotoją nuo vibracijos poveikio, reikėtų imtis papildomų saugos priemonių, pavyzdžiui: prižiūrėti elektrinį įrankį ir darbo įrankius, užtikrinti tinkamą rankų temperatūrą, tinkamai organizuoti darbą.

APLINKOS APSAUGA

Elektra varomų gaminių negalima išmesti kartu su buitinėmis atliekomis, juos reikia pristatyti į atitinkamas utilizavimo vietas. De informacijos apie šalinimą kreipkitės į gaminio pardavėją arba vietos valdžios instituciją. Elektros ir elektroninės įrangos atliekose yra ekologiškai inertinių medžiagų. Neperdirbta įranga kelia potencialų pavoju aplinkai ir žmonių sveikatai.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" "Spółka komandytowa", kurios registruota buveinę yra Varšuvoje, ul. Pograniczna 2/4 (toliau - "Grupa Topex") informuoja, kad visos autorių teisės j šio vadovo (toliau - "Vadovas") turinį, įskaitant, be kita ko. jo tekstą, nuotraukas, diagramas, brėžinius, taip pat jo kompoziclją, priklauso tik "Grupa Topex" ir yra teisinės apsaugos objektas pagal 1994 m. vasario 4 d. Autorių teisių ir gretutinių teisių įstatymą (Zin., 2006, Nr. 90 Poz. 631, su pakeitimais). Kopijuoti, apdoroti, skelbti, keisti visą vadovą ir atskirus jo elementus komerciniais tikslais be raštisko "Grupa Topex" sutikimo yra grieżtai draudžiama ir gali użtraukti civilinę ir baudżiamają atsakomybę.

EB atitikties deklaracija

Produktas: Kampinis šlifuoklis

Modelis: 04-715

Prekybos pavadinimas: NEO TOOLS

Serijos numeris: 00001 ÷ 99999

Už šią atitikties deklaraciją atsako tik gamintojas.

Pirmiau aprašytas gaminys atitinka šiuos dokumentus:

Mašinų direktyva 2006/42/EB

Ir atitinka standartų reikalavimus:

EN 62841-1:2015+A11:2022; EN IEC 62841-2-3:2021+A11:2021

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021;

EN IEC 63000:2018

Ši deklaracija taikoma tik rinkai pateiktoms mašinoms ir neapima sudedamujų dalių.

prideda galutinis naudotojas arba atlieka vėliau.

ES reziduojančio asmens, įgalioto rengti techninę dokumentaciją, vardas, pavardė ir adresas:

Pasirašyta:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP kokybės pareigūnas

Varšuva, 2023-12-19

LV TULKOŠANAS (LIETOTĀJA) ROKASGRĀMATA LEŃKA SLĪPMAŠĪNA 04-715

PIEZIME: PIRMS ELEKTROINSTRUMENTA LIETOŠANAS RÜPİGI IZLASIET ŠO ROKASGRÂMATU UN SAGLABÂJIET TO TURPMÂKAI LIETOŠANAI.

İPAŠI DROŠĪBAS NOTEIKUMI
