GEBRUIKSAANWIJZING 04-715 NEO tools

Veiligheidstips voor schuren, slijpen met schuurpapier, werken met staalborstels en zagen met een slijpschijf.

- Dit elektrische apparaat kan worden gebruikt als een gewone schuurmachine, een schuurmachine met schuurpapier, een schuurmachine met draadborstel en als een doorslijpmachine. Volg alle veiligheidsinstructies, instructies, beschrijvingen en gegevens die bij het elektrische apparaat worden geleverd. Als het volgende niet in acht wordt genomen, kan er gevaar ontstaan voor elektrische schokken, brand en/of ernstig letsel.

- Dit elektrische apparaat mag niet worden gebruikt voor polijsten. Gebruik van het elektrische apparaat voor andere dan de bedoelde werkzaamheden kan leiden tot gevaren en letsel.

- Gebruik geen accessoires die niet specifiek ontworpen en aanbevolen zijn door de fabrikant voor het gereedschap. Het feit dat een accessoire op een elektrisch apparaat kan worden gemonteerd, is geen garantie voor veilig gebruik.

- De toegestane snelheid van het gebruikte gereedschap mag niet lager zijn dan de maximumsnelheid die op het elektrische gereedschap staat aangegeven. Een werkgereedschap dat sneller draait dan de toegestane snelheid kan breken en delen van het gereedschap kunnen versplinteren.

- De buitendiameter en dikte van het werkgereedschap moeten overeenkomen met de afmetingen van het elektrische gereedschap. Werkgereedschap met onjuiste afmetingen kan niet voldoende worden afgeschermd of geïnspecteerd.

- Gereedschap met schroefdraad moet precies op de schroefdraad op de spindel passen. Voor op een flens gemonteerde uitrustingsstukken moet de diameter van de boring van het uitrustingsstuk overeenkomen met de diameter van de flens. Gereedschap dat niet precies op het elektrische gereedschap past, draait ongelijkmatig, trilt zeer sterk en kan de controle over het elektrische gereedschap verliezen.

- Gebruik in geen geval beschadigd gereedschap. Inspecteer het gereedschap voor elk gebruik, bijv. slijpschijven op afschilfering en barsten, schuurpads op barsten, slijtage of zware slijtage, draadborstels op losse of gebroken draden. Als een elektrisch gereedschap of uitrustingsstuk is gevallen, controleer het dan op schade of gebruik een ander onbeschadigd gereedschap. Als het gereedschap gecontroleerd en gerepareerd is, moet het elektrisch gereedschap gedurende een minuut op de hoogste snelheid worden ingeschakeld, waarbij ervoor moet worden gezorgd dat de bediener en omstanders in de buurt zich buiten de zone van het draaiende gereedschap bevinden. Beschadigd gereedschap breekt meestal tijdens deze testtijd.

- Persoonlijke beschermingsmiddelen moeten worden gedragen. Draag, afhankelijk van het soort werk, een beschermingsmasker dat het hele gezicht bedekt, oogbescherming of een veiligheidsbril. Gebruik indien nodig een stofmasker, gehoorbescherming, beschermende handschoenen of een speciaal schort om je te beschermen tegen kleine deeltjes van geschuurd en bewerkt materiaal. Bescherm je ogen tegen vreemde voorwerpen in de lucht die tijdens het werk ontstaan. Een stofmasker en ademhalingsbescherming moeten het stof filteren dat tijdens het werk vrijkomt. Langdurige blootstelling aan lawaai kan leiden tot gehoorverlies.

- Zorg ervoor dat omstanders zich op een veilige afstand van de reikzone van het elektrische gereedschap bevinden. Iedereen die zich in de buurt van een werkend elektrisch apparaat bevindt, moet persoonlijke beschermingsmiddelen gebruiken. Werkstuksplinters of gebroken werkgereedschap kunnen ook buiten de directe reikzone versplinteren en letsel veroorzaken.

- Wanneer u werkzaamheden uitvoert waarbij het apparaat in contact kan komen met verborgen elektrische draden of zijn eigen stroomkabel, houd het apparaat dan alleen vast aan de geïsoleerde oppervlakken van de handgreep. Contact met het netsnoer kan resulteren in de overdracht van spanning naar

metalen onderdelen van het elektrische apparaat, wat een elektrische schok kan veroorzaken.

• Houd de voedingskabel uit de buurt van draaiende gereedschappen. Als u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of naar binnen worden getrokken en kan uw hand of hele hand vast komen te zitten in een draaiend gereedschap.
• Zet het elektrische apparaat nooit neer voordat het werktuig volledig tot stilstand is gekomen. Een draaiend gereedschap kan in contact komen met het oppervlak waarop het is neergezet, waardoor u de controle over het elektrische apparaat kunt verliezen.
• Draag een elektrisch apparaat niet terwijl het in beweging is. Als kleding per ongeluk in contact komt met het draaiende elektrische apparaat, kan deze naar binnen worden getrokken en kan het elektrische apparaat zich in het lichaam van de gebruiker boren.
• Maak de ventilatiesleuven van het elektrische apparaat regelmatig schoon. De motorventilator zuigt stof aan in de behuizing en een grote opeenhoping van metaalstof kan elektrisch gevaar veroorzaken.
• Gebruik het elektrische apparaat niet in de buurt van ontvlambare materialen. Vonken kunnen deze ontsteken.
• Gebruik geen gereedschap waarvoor vloeibare koelmiddelen nodig zijn. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrische schokken.

Afwijzing en relevante veiligheidstips

Terugslag is de plotselinge reactie van een elektrisch gereedschap op de blokkering of obstructie van een roterend gereedschap zoals een slijpschijf, schuurzool, draadborstel, enz. De blokkering leidt tot een plotselinge stop van het roterende gereedschap. Een ongecontroleerd elektrisch gereedschap zal dus een rukbeweging maken in de richting tegengesteld aan de draairichting van het werkgereedschap.

Wanneer de slijpschijf bijvoorbeeld vastloopt of vastloopt in het werkstuk, wordt de stroomtoevoer naar het elektrische gereedschap uitgeschakeld. Wanneer de schijf weer kan draaien, begint de slijpmachine automatisch te werken. De beweging van de slijpschijf (naar de bediener toe of van de bediener af) is dan afhankelijk van de bewegingsrichting van de schijf op het punt van blokkering. Daarnaast kunnen slijpschijven ook breken. Terugslag is het gevolg van onjuist of verkeerd gebruik van het elektrische gereedschap. Het kan worden vermeden door de juiste voorzorgsmaatregelen te nemen die hieronder worden beschreven.

- Het elektrische gereedschap moet stevig worden vastgehouden, met het lichaam en de handen in een positie die de terugslag verzacht. Als een extra handgreep deel uitmaakt van de standaarduitrusting, moet deze altijd worden gebruikt om de grootst mogelijke controle te hebben over de terugslagkrachten of het terugslagmoment bij het starten. De gebruiker kan de terugslagverschijnselen onder controle houden door de juiste voorzorgsmaatregelen te nemen.

• Houd uw handen nooit in de buurt van draaiende gereedschappen. Het werkgereedschap kan de hand verwonden door terugslag.
• Blijf uit de buurt van het bereik waar het elektrische gereedschap zal bewegen tijdens terugslag. Als gevolg van de terugslag beweegt het elektrische gereedschap in de tegenovergestelde richting van de beweging van de slijpschijf op het punt van blokkering.
• Wees vooral voorzichtig bij het bewerken van hoeken, scherpe randen, enz. Voorkom dat het gereedschap wordt afgebogen of vastloopt. Een roterend gereedschap kan eerder vastlopen bij het bewerken van hoeken, scherpe randen of als het wordt teruggetrapt. Dit kan leiden tot controleverlies of terugslag.
• Gebruik geen houten of getande schijven. Dit soort gereedschap veroorzaakt vaak terugslag of verlies van controle over het elektrische gereedschap.

Speciale veiligheidsinstructies voor slijpen en doorslijpen met een slijpschijf

- Gebruik alleen een slijpschijf die is ontworpen voor het elektrische gereedschap en een beschermkap die is ontworpen voor de schijf. Slijpschijven die niet zijn ontworpen voor het specifieke elektrische gereedschap kunnen niet voldoende worden afgeschermd en zijn niet voldoende veilig.

• Gebogen schuurschijven moeten zo worden gemonteerd dat geen enkel deel van de schijf buiten de rand van de beschermkap uitsteekt. Een verkeerd gemonteerde schuurschijf die buiten de rand van de beschermkap uitsteekt, kan niet voldoende worden beschermd.
• De afscherming moet stevig aan het elektrische gereedschap bevestigd zijn om de grootst mogelijke veiligheid te garanderen en moet zo geplaatst zijn dat het deel van de slijpschijf dat blootgesteld wordt en naar de gebruiker gericht is, zo klein mogelijk is. De beschermkap beschermt de gebruiker tegen splinters, toevallig contact met de slijpschijf en vonken die kleding kunnen ontsteken.
• De slijpschijf mag alleen gebruikt worden voor het werk dat ervoor bedoeld is. Slijp bijvoorbeeld nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn ontworpen om materiaal te verwijderen met de rand van de schijf. Het effect van zijwaartse krachten op deze slijpschijven kan ze breken.
• Gebruik altijd onbeschadigde opspanflenzen van de juiste grootte en vorm voor de geselecteerde slijpschijf. Juiste flenzen ondersteunen de slijpschijf en verminderen zo het gevaar van breken van de schijf. Flenzen voor doorslijpschijven kunnen verschillen van die voor andere slijpschijven.
• Gebruik geen gebruikte slijpschijven van grotere elektrische gereedschappen. Slijpschijven voor groter elektrisch gereedschap zijn niet ontworpen voor het hogere toerental dat kenmerkend is voor kleiner elektrisch gereedschap en kunnen daarom breken.

Aanvullende

specifieke veiligheidsinstructies

voor

slijpschijf snijden

• Vermijd het vastlopen van de snijschijf of te veel druk. Maak geen te diepe sneden. Overbelasting van de snijschijf verhoogt de belasting en de neiging om vast te lopen of te blokkeren en dus de kans op afwerpen of breken.
• Vermijd het gebied voor en achter de roterende snijschijf. Als u de snijschijf in het werkstuk van u af beweegt, kan het elektrische gereedschap bij een terugslag wegvliegen met de roterende schijf direct naar u toe.
• Platen of grote voorwerpen moeten ondersteund worden voordat ze bewerkt worden om het risico van terugslag door een vastgelopen schijf te verkleinen. Grote werkstukken kunnen doorbuigen onder hun eigen gewicht. Het werkstuk moet aan beide kanten ondersteund worden, zowel bij de snijlijn als aan de rand.
• Wees extra voorzichtig bij het zagen van gaten in muren of op andere onzichtbare plaatsen. Als de snijschijf in het materiaal duikt, kan het gereedschap terugspringen als het in aanraking komt met gasleidingen, waterleidingen, elektriciteitskabels of andere voorwerpen.

Speciale veiligheidsinstructies voor schuren met schuurpapier

Gebruik geen te grote vellen schuurpapier. Volg de aanbevelingen van de fabrikant bij het kiezen van het formaat schuurpapier. Schuurpapier dat buiten de schuurplaat uitsteekt kan letsel veroorzaken en kan ertoe leiden dat het papier verstopt raakt of scheurt, of dat het terugspringt.

Speciale veiligheidsinstructies voor het werken met staalborstels

• Houd er rekening mee dat er zelfs bij normaal gebruik stukjes draad door de borstel verloren gaan. Overbelast de draden niet door te veel druk uit te oefenen. In de lucht zwevende stukjes draad kunnen gemakkelijk door dunne kleding en/of huid prikken.
• Als een beschermkap wordt aanbevolen, voorkom dan dat de borstel in contact komt met de beschermkap. De diameter van plaat- en potborstels kan worden vergroot door druk en centrifugale krachten. Extra veiligheidstips
• Controleer bij gereedschappen die ontworpen zijn voor slijpschijven met schroefdraad of de lengte van de schroefdraad van de slijpschijf overeenkomt met de lengte van de schroefdraad van de as.
• Het werkstuk moet worden vastgezet. Het werkstuk in een klem of bankschroef klemmen is veiliger dan het in je hand houden.
• Raak de snij- en slijpschijven niet aan voordat ze zijn afgekoeld.
• Als u een snelflens gebruikt, zorg er dan voor dat de binnenflens op de spindel voorzien is van een rubberen O-ring en dat deze

ring niet beschadigd is. Zorg er ook voor dat de oppervlakken van de buitenflens en de binnenflens schoon zijn.

- Gebruik de snelkoppelflens alleen met schuur- en doorslijpschijven. Gebruik alleen onbeschadigde en goed werkende flenzen.

ATTENTIE: Het apparaat is ontworpen voor gebruik binnenshuis.

Ondanks het gebruik van een inherent veilig ontwerp, het gebruik van veiligheidsmaatregelen en extra beschermende maatregelen, is er altijd een restrisico op letsel tijdens het werk.

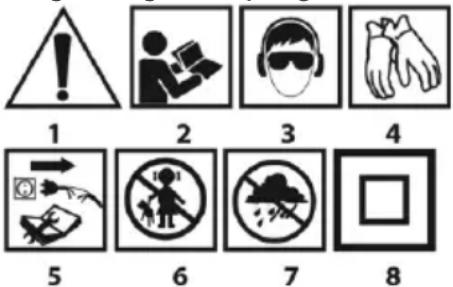

Uitleg van de gebruikte pictogrammen.

1 2 3 4 5 6 7 8

1. Voorzichtig Neem speciale voorzorgsmaatregelen

2. Lees de gebruiksaanwijzing, neem de waarschuwingen en veiligheidsvoorschriften in acht!

3. Draag persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming)

4. Draag beschermende handschoenen

5.Trek de stekker uit het stopcontact voor onderhoud of reparatie.

6.Houd kinderen uit de buurt van het gereedschap

1. Beschermen tegen regen

8.Bescherming klasse twee

Extra veiligheidsfuncties

In het geval van een tijdelijke stroomstoring of nadat de stekker uit het stopcontact is gehaald met de schakelaar in de stand "aan", moet de schakelaar worden ontgrendeld en in de stand "uit" worden gezet voordat u het apparaat opnieuw opstart.

Als extra functie om de veiligheid van de gebruiker te vergroten, wordt de stroomtoevoer naar de slijpmachine onderbroken wanneer de machine overbelast is of de schijf geblokkeerd is. Wanneer de schijf weer kan draaien, begint de slijpmachine automatisch te werken.

ATTENTIE: Let altijd goed op wanneer je met de haakse slijper werkt om dit moment niet te missen.

CONSTRUCTIE EN TOEPASSING

De haakse slijper is een geïsoleerd handgereedschap van klasse II. De machine wordt aangedreven door een eenfasige commutatormotor, waarvan de snelheid wordt gereduceerd via een haakse tandwieloverbrenging. Het kan gebruikt worden voor zowel slijpen als doorslijpen. Dit type elektrisch gereedschap wordt veel gebruikt voor het verwijderen van alle soorten bramen van het oppervlak van metalen onderdelen, oppervlaktebehandeling van lasnaden, snijden door dunwandige pijpen en kleine metalen onderdelen, enz. Met de juiste accessoires kan de haakse slijper niet alleen worden gebruikt voor snijden en slijpen, maar ook voor het reinigen van bijvoorbeeld roest, verflagen, enz.

Het toepassingsgebied omvat een breed scala aan reparatie- en constructiewerkzaamheden, niet alleen met betrekking tot metalen. De haakse slijper kan ook worden gebruikt voor het snijden en slijpen van bouwmaterialen, zoals baksteen, straatstenen, keramische tegels, enz.

Het apparaat is alleen bedoeld voor droog gebruik, niet voor polijsten. Gebruik het elektrische gereedschap niet verkeerd

Misbruik.

• Hanteer geen materialen die asbest bevatten. Asbest is kankerverwekkend.
• Werk niet met materialen waarvan de stof ontvlambaar of explosief is. Bij het werken met het elektrische gereedschap ontstaan vonken die de vrijkomende dampen kunnen ontsteken.
• Doorslijpschijven mogen niet gebruikt worden voor slijpwerkzaamheden. Doorslijpschijven werken met de zijkant en slijpen met de voorkant van een dergelijke schijf kan schade aan de schijf veroorzaken, wat kan leiden tot persoonlijk letsel bij de gebruiker.

BESCHRIJVING VAN DE GRAFISCHE PAGINA'S

De nummering hieronder verwijst naar de onderdelen van het apparaat die worden weergegeven op de grafische pagina's van deze handleiding.

1. Spindelvergrendelknop

2.Schakelaar

1. Extra handvat

4.Schild

1. Zelfklemmende buitenflens

2. Binnenflens

3. Vergrendelknop om per ongeluk opstarten te voorkomen

8.Koolstofborstelafdekking

1. Vergrendeling hoofdhandgreep

2. Hendel (mesbeschermer)

* Er kunnen verschillen zijn tussen de tekening en het product.

ACCESSOIRES

• Schild 1 stuk

• Speciale sleutel 1 stuk.

• Extra handvat 1 stuk.

- Zelfklemmende buitenflens 1 stuks.

VOORBEREIDING OP HET WERK

EEN EXTRA HANDGREEP MONTEREN

De extra handgreep (3) wordt geïnstalleerd in een van de gaten op de schuurkop. Het gebruik van een schuurmachine met een extra handgreep wordt aanbevolen. Als u de schuurmachine tijdens het werken met beide handen vasthoudt (en ook de extra handgreep gebruikt), is er minder risico dat uw hand de draaiende schijf of borstel raakt en letsel oploopt door terugslag.

VERSTELBARE HOOFDHANDGREEP

Voordat je met het werk begint, kan de positie van de handgreep van de hoofdslijpmachine worden aangepast zodat deze het meest geschikt is voor het uit te voeren werk. De handgreep kan in 3 posities worden gezet door hem 90° naar links of rechts te draaien ten opzichte van de basispositie.

- Druk op de vergrendelknop van de hoofdhandgreep (9)

- Draai de hoofdhendel in de gewenste positie.

- De hoofdhandgreep vergrendelt automatisch in de geselecteerde positie.

De mesbescherming beschermt de bediener tegen vuil, toevallig contact met het uitrustingsstuk of vonken. Hij moet altijd worden gemonteerd met extra zorg om ervoor te zorgen dat het afdekkende deel naar de bediener is gericht.

Dankzij het ontwerp van de bevestiging van de beschermkap kan deze zonder gereedschap in de optimale positie worden gezet.

- Draai de hendel (10) op de schijfbescherming (4) los en trek deze terug.

- Draai de schijfbescherming (4) in de gewenste positie.

- Vergrendel door de hendel (10) te laten zakken.

Het verwijderen en afstellen van de schijfbescherming gebeurt in omgekeerde volgorde van de installatie.

VERVANGING VAN GEREEDSCHAP

Tijdens het verwisselen van gereedschap moeten werkhandschoenen worden gedragen.

De asblokkeerknop (1) mag alleen worden gebruikt om de as van de slijpmachine te blokkeren bij het monteren of demonteren van het uitrustingsstuk. Hij mag niet gebruikt worden als remknop terwijl de schijf draait. Dit kan de slijpmachine beschadigen of de gebruiker verwonden.

SCHIJFBEVESTIGING

Bij slijp- of doorslijpschijven met een dikte van minder dan 3 mm moet de zelfborgende moer van de buitenflens (5) vlak aan de schijfzijde worden vastgeschroefd.

• Druk op de spilvergrendelknop (1).
- Draai de zelfklemmende buitenflens (5) met de hand vast.
- Draai de zelfborgende buitenflens (5) los en verwijder hem.
- Plaats de schijf zodat deze tegen het oppervlak van de binnenste flens (6) wordt gedrukt.
• Schroef op zelfborgende buitenflens (5)

De demontage van de schijven gebeurt in omgekeerde volgorde van de montage. Tijdens de montage moet de schijf tegen het oppervlak van de binnenflens (6) worden gedrukt en centraal op de onderkant worden geplaatst. Gebruik een speciale sleutel als de zelfborgende moer vastloopt.

Druk op de spilvergrendelknop (1).

- Verwijder het eerder gemonteerde werktuig - indien aanwezig.

- Verwijder beide flenzen voor installatie - binnenflens

(6) en zelfklemmende buitenflens (5).

- Schroef het schroefdraadgedeelte van het uitrustingsstuk op de as en draai het iets vast.

Demontage van werkgereedschap met schroefdraadboring gebeurt in omgekeerde volgorde van montage.

MONTAGE VAN HAAKSE SLIJPER IN HAAKSE

SLIJPMACHINEHOUDER

Het is toegestaan om de haakse slijper te gebruiken in een speciaal statief voor haakse slijpers, op voorwaarde dat het correct gemonteerd is in overeenstemming met de montage-instructies van de fabrikant van het statief.

BEDIENING / INSTELLINGEN

Controleer de staat van de slijpschijf voordat je deze gebruikt. Gebruik geen afgebrokkelde, gebarsten of anderszins beschadigde slijpschijven. Een versleten schijf of borstel moet voor gebruik direct worden vervangen door een nieuwe. Als je klaar bent met werken, schakel dan altijd de schuurmachine uit en wacht tot het gereedschap volledig tot stilstand is gekomen. Pas dan kan de schuurmachine worden opgeborgen. Rem de draaiende slijpschijf niet door deze tegen het werkstuk te drukken.

• Overbelast de slijpmachine nooit. Het gewicht van het elektrische apparaat oefent voldoende druk uit om het apparaat effectief te laten werken. Overbelasting en te hoge druk kunnen leiden tot gevaarlijke breuk van het elektrische gereedschap.
• Als de schuurmachine valt tijdens het gebruik, is het essentieel om het gereedschap te inspecteren en, indien nodig, te vervangen als het beschadigd of vervormd blijkt te zijn.
• Sla het gereedschap nooit tegen het werkmaterial.
• Vermijd stuiteren en schrapen met de schijf, vooral bij het werken aan hoeken, scherpe randen enz. (dit kan leiden tot verlies van controle en terugslag). (dit kan leiden tot verlies van controle over het elektrische gereedschap en terugslageffect).
• Gebruik nooit schijven van cirkelzagen die ontworpen zijn voor het zagen van hout. Het gebruik van dergelijke zaagbladen resulteert vaak in een terugslagverschijnsel van het elektrische gereedschap, verlies van controle en kan leiden tot letsel bij de bediener.

AAN/UIT

Houd de schuurmachine tijdens het opstarten en gebruik met beide handen vast. De schuurmachine is uitgerust met een veiligheidsschakelaar om per ongeluk starten te voorkomen.

• Duw de hendelknop (7) naar voren.
  • Druk op de aan/uit-knop (2).
• Als je de druk op de schakelknop (2) loslaat, stopt de molen.
  Tijdens het starten start de motor met een langzame start, die wordt gebruikt om de onbelaste motor te starten.

Wacht na het starten van de slijpmachine tot de slijpschijf de maximale snelheid heeft bereikt voordat u met het werk begint. De schakelaar mag niet worden bediend terwijl de schuurmachine is in- of uitgeschakeld. De schakelaar van de schuurmachine mag alleen worden bediend als het elektrische gereedschap uit de buurt van het werkstuk is.

SNIJDEN

• Snijden met een haakse slijper kan alleen in een rechte lijn.
• Snijd het materiaal niet terwijl je het in je hand houdt.
• Grote werkstukken moeten ondersteund worden en er moet op gelet worden dat de steunpunten zich dicht bij de snijlijn en aan het uiteinde van het materiaal bevinden. Materiaal dat stabiel geplaatst is, zal tijdens het snijden niet bewegen.

- Kleine werkstukken moeten bijvoorbeeld in een bankschroef of met klemmen worden vastgeklemd. Het materiaal moet zo worden opgespannen dat het snijpunt zich dicht bij het spanelement bevindt. Dit zorgt voor een grotere snijprecisie.

- Laat de snijschijf niet trillen of stampen, omdat dit de kwaliteit van de snede vermindert en de snijschijf kan breken.

- Tijdens het snijden mag er geen zijdelingse druk worden uitgeoefend op de snijschijf.

- Gebruik de juiste snijschijf afhankelijk van het te snijden materiaal.

- Bij het doorsnijden van materiaal wordt aanbevolen dat de aanvoerrichting in lijn is met de draairichting van de snijschijf.

De zaagdiepte is afhankelijk van de diameter van de schijf.

• Gebruik alleen schijven met een nominale diameter die niet groter is dan aanbevolen voor het slijpmodel.
• Bij diepe zaagsneden (bijv. profielen, bouwstenen, bakstenen, enz.) mogen de klemflenzen niet in contact komen met het werkstuk.

Snijschijven bereiken zeer hoge temperaturen tijdens gebruik - raak ze niet aan met onbeschermde lichaamsdelen voordat ze zijn afgekoeld.

SCHUREN

Slijpwerkzaamheden kunnen worden uitgevoerd met bijvoorbeeld slijpschijven, komschijven, lamellenschijven, schijven met schuurvlies, staalborstels, flexibele schijven voor schuurpapier, enz. Elk type schijf en werkstuk vereist een geschikte werktechniek en het gebruik van geschikte persoonlijke beschermingsmiddelen.

Schijven die zijn ontworpen voor snijden mogen niet worden gebruikt voor schuren.

Slijpschijven zijn ontworpen om materiaal te verwijderen met de rand van de schijf.

• Slijp niet met de zijkant van de schijf. De optimale werkhoek voor dit type schijf is 30°.
• Slijpwerkzaamheden mogen alleen worden uitgevoerd met slijpschijven die geschikt zijn voor het materiaal.

Bij het werken met lamellenschijven, schuurvliesschijven en flexibele schijven voor schuurpapier moet worden gelet op de juiste invalshoek.

• Schuur niet met het hele oppervlak van de schijf.
• Deze soorten schijven worden gebruikt voor het bewerken van vlakke oppervlakken.

Draadborstels zijn voornamelijk bedoeld voor het reinigen van profielen en moeilijk bereikbare plaatsen. Ze kunnen worden gebruikt om bijvoorbeeld roest, verflagen enz. van het materiaaloppervlak te verwijderen.

Gebruik alleen gereedschappen waarvan de toegestane snelheid hoger is dan of gelijk is aan de maximale snelheid van de onbelaste haakse slijper.

BEDIENING EN ONDERHOUD

Haal de stekker uit het stopcontact voordat u overgaat tot installatie, aanpassing, reparatie of bediening.

ONDERHOUD EN OPSLAG

• Het wordt aanbevolen om het apparaat onmiddellijk na elk gebruik schoon te maken.

• Gebruik geen water of andere vloeistoffen om schoon te maken.

• Het apparaat moet worden schoongemaakt met een droge doek of worden doorgeblazen met perslucht onder lage druk.

• Gebruik geen reinigingsmiddelen of oplosmiddelen, want deze kunnen de plastic onderdelen beschadigen.
• Maak de ventilatiesleuven in de motorbehuizing regelmatig schoon om oververhitting van het apparaat te voorkomen.
• Als het netsnoer beschadigd is, moet het vervangen worden door een snoer met dezelfde eigenschappen. Laat dit over aan een gekwalificeerde vakman of laat het apparaat nakijken.
• Bewaar het apparaat altijd op een droge plaats buiten het bereik van kinderen.

Eventuele storingen moeten worden verholpen door een erkende servicewerkplaats van de fabrikant.

TECHNISCHE SPECIFICATIES

BEOORDELINGSGEGEVENS

PARAMETER	WAARDE
Voedingsspanning	230-240 V WISSELSTROOM
Voedingsfrequentie	50 Hz
Nominaal vermogen	3000 W
Nominale snelheid	6600 min ^-1
Max. schijfdiameter	230 mm
Inwendige schijfdiameter	22,2 mm
Spindeldraad	M14
IP-beschermingsgraad	IPX0
Beschermingsklasse	II
Massa	5,55 kg
Jaar van productie	2023
GELUIDS- EN TRILLINGSGEGEVENS
Geluidsdrukniveau (malen)	LPA= 91 dB(A) K=3dB(A)
Geluidsdrukniveau (snijden)	LPA= 90 dB(A) K=3dB(A)
Geluidsvermogensniveau (malen)	LWA= 99 dB(A) K=3dB(A)
Geluidsvermogensniveau (snijdend)	LWA= 98 dB(A) K=3dB(A)
Maximale versnellingswaarde	ah= 8 m/s ^2 K=1,5 m/s ^2

GELUIDS- EN TRILLINGSGEGEVENS

Informatie over geluid en trillingen

De niveaus van het uitgestraalde geluid, zoals het uitgestraalde geluidsdrukniveau Lp A en het geluidsvermogensniveau Lw en de meetonzekerheid K, worden hieronder gegeven in de instructies volgens EN 60745.

Trillingswaarden (versnellingswaarde) a h en meetonzekerheid K bepaald in overeenstemming met EN60745 worden hieronder gegeven.

Het trillingsniveau in deze handleiding is gemeten volgens de meetprocedure van EN60745 en kan worden gebruikt om elektrisch gereedschap te vergelijken. Het kan ook worden gebruikt voor een voorlopige beoordeling van de blootstelling aan trillingen.

Het aangegeven trillingsniveau is representatief voor het basisgebruik van het elektrische gereedschap. Als het elektrische apparaat wordt gebruikt voor andere toepassingen of met andere gereedschappen, en als het niet voldoende wordt onderhouden, kan het trillingsniveau veranderen. De hierboven genoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de hele werkperiode.

Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het elektrische gereedschap is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt. Op deze manier kan de totale blootstelling aan trillingen veel lager uitvallen.

Er moeten extra veiligheidsmaatregelen worden genomen om de gebruiker te beschermen tegen de effecten van trillingen, zoals: onderhoud van het elektrische gereedschap en de gereedschappen, zorgen voor een geschikte handtemperatuur, goede werkorganisatie.

MILIEUBESCHERMING

Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar een geschikte afvalverwerkingsfaciliteit worden gebracht. Neem contact op met uw leverancier of de plaatselijke autoriteiten voor informatie over afvalverwerking. Afgedankte elektrische en elektronische apparatuur bevat milieu-inerte stoffen. Niet-gerecyclede apparatuur vormt eer potentieel risico voor het milieu en de menselijke gezondheid.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met zetel in Warschau, ul. Pograniczna 2/4 (hierna: "Grupa Topex") deelt mee dat alle auteursrechten op de inhoud van deze handleiding (hierna: "Handleiding"), met inbegrip van onder andere. De tekst, foto's, diagrammen, tekeningen en de samenstelling ervan behoren uitsluitend toe aan Grupa Topex en vallen onder de wettelijke bescherming van de wet van 4 februari 1994 betreffende het auteursrecht en de naburige rechten (Staatsblad 2006 nr. 90 Poz. 631, zoals gewijzigd). Het kopiiëren, verwerken, publiceren, wijzigen voor commerciële doeleinden van het volledige Handboek en de afzonderlijke elementen ervan, zonder de schriftelijke toestemming van Grupa Topex, is ten strengste verboden en kan leiden tot civiele en strafrechtelijke aansprakelijkheid.

EG-verklaring van overeenstemming

Handelsnaam: NEO TOOLS

Serienummer: 00001 ÷ 99999

Deze conformiteitsverklaring wordt afgegeven onder volledige verantwoordelijkheid van de fabrikant.

Het hierboven beschreven product voldoet aan de volgende documenten:

Machinerichtlijn 2006/42/EG

Richtlijn elektromagnetische compatibiliteit 2014/30/EU

RoHS-richtlijn 2011/65/EU zoals gewijzigd door Richtlijn 2015/863/EU

En voldoet aan de eisen van de normen:

EN 62841-1:2015+A11:2022; EN IEC 62841-2-3:2021+A11:2021

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021; EN IEC 63000:2018

Deze verklaring heeft alleen betrekking op de machine zoals die in de handel wordt gebracht en niet op componenten toegevoegd door de eindgebruiker of later door hem/haar uitgevoerd. Naam en adres van de in de EU woonachtige persoon die gemachtigd is om het technisch dossier voor te bereiden:

Ondertekend namens:

Grupa Topex Sp. z o.o. Sp.k.

Kwaliteitsmedewerker TOPEX GROEP

Warschau, 2023-12-19

PT
