MANUALE UTENTE 04-715 NEO tools

DISPOSIZIONI SPECIFICHE DI SICUREZZA

Consigli di sicurezza per la levigatura, la smerigliatura con la carta vetrata, la lavorazione con le spazzole metalliche e il taglio con la mola.

- Questo elettroutensile può essere utilizzato come levigatrice normale, levigatrice con carta abrasiva, levigatrice con spazzola metallica e come taglierina abrasiva. Seguire tutte le norme di sicurezza, le istruzioni, le descrizioni e i dati forniti con l'elettroutensile. La mancata osservanza di quanto segue può comportare il rischio di scosse elettriche, incendi e/o lesioni gravi.

- Questo elettroutensile non deve essere utilizzato per la lucidatura. L'uso dell'elettroutensile per attività diverse da quelle previste può comportare rischi e lesioni.

- Non utilizzare un accessorio non specificamente progettato e raccomandato dal produttore per l'utensile. Il fatto che un accessorio possa essere montato su un elettroutensile non è garanzia di sicurezza.

- La velocità consentita dell'utensile di lavoro utilizzato non deve essere inferiore alla velocità massima indicata sull'elettroutensile. Un utensile di lavoro che ruota a una velocità superiore a quella consentita può rompersi e parti dell'utensile possono scheggiarsi.

- Il diametro esterno e lo spessore dell'utensile di lavoro devono corrispondere alle dimensioni dell'elettroutensile. Gli utensili di lavoro con dimensioni errate non possono essere sufficientemente schermati o ispezionati.

- Gli utensili da lavoro con inserto filettato devono adattarsi esattamente alla filettatura del mandrino. Per gli utensili da lavoro montati su flangia, il diametro del foro dell'utensile da lavoro deve corrispondere al diametro della flangia. Gli utensili da lavoro che non si adattano esattamente all'elettroutensile ruotano in modo irregolare, vibrano molto e possono causare la perdita di controllo dell'elettroutensile.

- Non utilizzare in nessun caso strumenti di lavoro danneggiati. Ispezionare gli utensili prima di ogni utilizzo, ad esempio le mole per la smerigliatura per verificare la presenza di scheggiature e crepe, i pad di levigatura per verificare la presenza di crepe, usura o forte usura, le spazzole metalliche per verificare la presenza di fili allentati o rotti. Se un elettroutensile o un utensile da lavoro è caduto, controllare che non sia danneggiato o utilizzare un altro utensile non danneggiato. Se l'utensile è stato controllato e riparato, è necessario accendere l'elettroutensile alla massima velocità per un minuto, facendo attenzione che l'operatore e gli

astanti nelle vicinanze siano fuori dalla zona di rotazione dell'utensile. Gli utensili danneggiati di solito si rompono durante questo periodo di prova.

• È necessario indossare i dispositivi di protezione individuale. A seconda del tipo di lavoro, indossare una maschera protettiva che copra tutto il viso, una protezione per gli occhi o occhiali di sicurezza. Se necessario, utilizzare una maschera antipolvere, una protezione per l'udito, guanti protettivi o un grembiule speciale per proteggersi dalle piccole particelle di materiale abraso e lavorato. Proteggere gli occhi dai corpi estranei aerodispersi generati durante il lavoro. Una maschera antipolvere e una protezione delle vie respiratorie devono filtrare la polvere prodotta durante il lavoro. L'esposizione al rumore per un periodo prolungato può portare alla perdita dell'udito.
• Assicurarsi che gli astanti siano a distanza di sicurezza dalla zona di azione dell'elettroutensile. Chiunque si trovi nelle vicinanze di un elettroutensile in funzione deve utilizzare i dispositivi di protezione individuale. Le schegge dei pezzi o gli utensili da lavoro rotti possono scheggiarsi e causare lesioni anche al di fuori della zona di portata immediata.
• Quando si eseguono lavori in cui l'utensile potrebbe entrare in contatto con fili elettrici nascosti o con il proprio cavo di alimentazione, tenerlo solo per le superfici isolate dell'impugnatura. Il contatto con il cavo di alimentazione può provocare la trasmissione di tensione alle parti metalliche dell'utensile, causando una scossa elettrica.
• Tenere il cavo di alimentazione lontano da strumenti di lavoro rotanti. Se si perde il controllo dell'utensile, il cavo di alimentazione potrebbe essere tagliato o tirato e la mano o l'intera mano potrebbe rimanere impigliata in un utensile di lavoro rotante.
• Non posare mai l'elettroutensile prima che l'utensile di lavoro si sia completamente fermato. Un utensile in rotazione potrebbe entrare in contatto con la superficie su cui è stato appoggiato, con il rischio di perdere il controllo dell'elettroutensile.
• Non trasportare un elettroutensile mentre è in movimento. Il contatto accidentale degli indumenti con l'elettroutensile in rotazione può provocare lo stiramento degli stessi e la perforazione dell'elettroutensile nel corpo dell'operatore.
• Pulire regolarmente le fessure di ventilazione dell'elettroutensile. Il soffiatore del motore aspira la polvere nell'alloggiamento e un grande accumulo di polvere metallica può causare un rischio elettrico.
• Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintille potrebbero incendiarli.
• Non utilizzare strumenti che richiedono refrigeranti liquidi. L'uso di acqua o di altri liquidi refrigeranti può provocare scosse elettriche.

Rifiuto e suggerimenti per la sicurezza

Il contraccolpo è la reazione improvvisa di un elettroutensile al blocco o all'osstruzione di un utensile rotante come una mola, un tampone di levigatura, una spazzola metallica, ecc. L'impigliamento o il blocco porta a un arresto improvviso dell'utensile rotante. Un elettroutensile non controllato subisce quindi uno scossone in direzione opposta al senso di rotazione dell'utensile di lavoro.

Quando, ad esempio, la mola si inceppa o si incastra nel pezzo, l'alimentazione dell'elettroutensile viene interrotta. Quando la mola riprende a ruotare, la smerigliatrice inizia a lavorare automaticamente. Il movimento della mola (verso o lontano dall'operatore) dipende dalla direzione di movimento della mola nel punto di blocco. Inoltre, le mole possono rompersi. Il contraccolpo è la conseguenza di un uso improprio o non corretto dell'elettroutensile. Può essere evitato adottando le opportune precauzioni descritte di seguito.

• L'elettroutensile deve essere tenuto saldamente, con il corpo e le mani in posizione tale da attenuare il rinculo. Se la dotazione standard prevede un'impugnatura ausiliaria, questa deve essere sempre utilizzata per avere il massimo controllo sulle forze di rinculo o sul momento di rinculo all'avvio. L'operatore può controllare i fenomeni di strappo e rinculo prendendo le opportune precauzioni.
• Non tenere mai le mani vicino a strumenti di lavoro rotanti. L'utensile di lavoro può ferire la mano a causa del contraccolpo.

• Tenersi lontani dalla zona in cui l'elettroutensile si muove durante il rinculo. A causa del contraccolpo, l'elettroutensile si muove in direzione opposta al movimento della mola nel punto di blocco.

• Prestare particolare attenzione durante la lavorazione di angoli, spigoli vivi, ecc. Evitare che gli utensili di lavoro vengano deviati o inceppati. Un utensile rotante è più soggetto a incepparsi durante la lavorazione di angoli, spigoli vivi o se viene spinto indietro. Questo può essere causa di perdita di controllo o di contraccolpo.

• Non utilizzare dischi di legno o dentati. Utensili di questo tipo spesso causano contraccolpi o perdita di controllo dell'elettroutensile.

Istruzioni speciali di sicurezza per la smerigliatura e il taglio con la mola

• Utilizzare esclusivamente una mola progettata per l'elettroutensile e una protezione progettata per la mola. Le mole che non sono progettate per l'elettroutensile in questione non possono essere sufficientemente protette e non sono sufficientemente sicure.
• I dischi abrasivi piegati devono essere montati in modo che nessuna parte del disco sporga oltre il bordo del coperchio di protezione. Un disco abrasivo montato in modo scorretto che sporge oltre il bordo del coperchio di protezione non può essere sufficientemente protetto.
• La protezione deve essere fissata saldamente all'elettroutensile per garantire il massimo grado di sicurezza possibile e deve essere posizionata in modo che la parte della mola esposta e rivolta verso l'operatore sia la più piccola possibile. La protezione protegge l'operatore da schegge, dal contatto accidentale con la mola e da scintille che potrebbero incendiare gli indumenti.
• La mola deve essere utilizzata solo per il lavoro a cui è destinata. Ad esempio, non si deve mai smerigliare con la superficie laterale di una mola da taglio. Le mole da taglio sono progettate per rimuovere il materiale con il bordo del disco. L'effetto delle forze laterali su queste mole può romperle.
• Utilizzare sempre flange di serraggio non danneggiate, di forma e dimensioni corrette per la mola selezionata. Le flange corrette sostengono la mola e riducono il rischio di rottura. Le flange per le mole da taglio possono essere diverse da quelle per le altre mole.
• Non utilizzare mole usate di utensili elettrici più grandi. Le mole per utensili più grandi non sono progettate per il numero di giri più elevato che caratterizza gli utensili più piccoli e possono quindi rompersi.

Ulteriori istruzioni di sicurezza specifiche per taglio della mola

• Evitare di inceppare il disco di taglio o di esercitare una pressione eccessiva. Non eseguire tagli eccessivamente profondi. Il sovraccarico del disco di taglio aumenta il suo carico e la sua tendenza a incepparsi o a bloccarsi, con conseguente possibilità di scarto o rottura.
• Evitare l'area davanti e dietro il disco di taglio rotante. L'allontanamento del disco di taglio dal pezzo in lavorazione può far volare l'elettroutensile con il disco rotante direttamente verso di voi in caso di contraccolpo.
• Piastre o oggetti di grandi dimensioni devono essere sostenuti prima della lavorazione per ridurre il rischio di contraccolpi causati da un disco inceppato. I pezzi di grandi dimensioni possono piegarsi sotto il loro stesso peso. Il pezzo in lavorazione deve essere sostenuto su entrambi i lati, sia vicino alla linea di taglio che sul bordo.
• Prestare particolare attenzione quando si praticano fori nelle pareti o si opera in altre aree non visibili. Il disco da taglio che si immerge nel materiale può causare il contraccolpo dell'utensile se incontra tubi del gas, tubi dell'acqua, cavi elettrici o altri oggetti. Istruzioni speciali di sicurezza per la levigatura con carta abrasiva

Non utilizzare fogli di carta vetrata di dimensioni eccessive. Per la scelta del formato della carta abrasiva, attenersi alle raccomandazioni del produttore. La carta abrasiva che sporge oltre la piastra di levigatura può provocare lesioni e può causare l'intasamento o lo strappo della carta o un contraccolpo.

Istruzioni speciali di sicurezza per il lavoro con le spazzole metalliche

- Occorre tenere presente che, anche con un uso normale, si verifica una perdita di pezzi di filo attraverso la spazzola. Non sovraccaricare i fili applicando una pressione eccessiva. I pezzi di filo trasportati dall'aria possono facilmente perforare gli indumenti sottili e/o la pelle.

• Se è consigliata una protezione, evitare che la spazzola entri in contatto con la protezione. Il diametro delle spazzole per piatti e pentole può essere aumentato dalla pressione e dalle forze centrifughe. Ulteriori suggerimenti per la sicurezza
• Negli utensili progettati per accogliere mole filettate, verificare che la lunghezza del filetto della mola sia adeguata alla lunghezza del filetto del mandrino.
• Il pezzo da lavorare deve essere fissato. Bloccare il pezzo in un dispositivo di serraggio o in una morsa è più sicuro che tenerlo in mano.
• Non toccare i dischi di taglio e di rettifica prima che si siano raffreddati.
• Quando si utilizza una flangia ad azione rapida, assicurarsi che la flangia interna montata sul mandrino sia dotata di un O-ring in gomma e che questo anello non sia danneggiato. Assicurarsi inoltre che le superfici della flangia esterna e della flangia interna siano pulite.
• Utilizzare la flangia ad azione rapida solo con dischi abrasivi e da taglio. Utilizzare solo flange non danneggiate e correttamente funzionanti.

ATTENZIONE: Il dispositivo è progettato per il funzionamento in ambienti interni.

Nonostante l'utilizzo di un design intrinsecamente sicuro, l'impiego di misure di sicurezza e di misure di protezione aggiuntive, esiste sempre un rischio residuo di lesioni durante il lavoro.

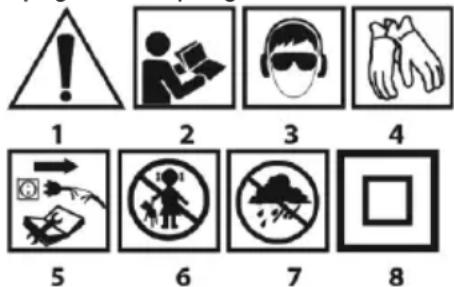

Spiegazione dei pittogrammi utilizzati.

1 2 3 4 5 6 7 8

1. Attenzione Prendere le dovute precauzioni
2. Leggere le istruzioni per l'uso, osservare le avvertenze e le condizioni di sicurezza ivi contenute!
3. Indossare dispositivi di protezione personale (occhiali di sicurezza, protezioni per le orecchie).
4. Indossare guanti protettivi
5. Scollegare il cavo di alimentazione prima di eseguire interventi di manutenzione o riparazione.
6. Tenere i bambini lontani dallo strumento
7. Proteggere dalla pioggia
8. Protezione classe due

Caratteristiche di sicurezza aggiuntive

In caso di interruzione temporanea dell'alimentazione di rete o dopo aver tolto la spina dalla presa di corrente con l'interruttore in posizione "on", l'interruttore deve essere sbloccato e portato in posizione "off" prima di riavviarlo.

Come ulteriore caratteristica per aumentare la sicurezza dell'utente, l'alimentazione della smerigliatrice viene interrotta quando la macchina è sovraccarica o il disco è bloccato. Quando il disco riprende a ruotare, la smerigliatrice entra automaticamente in funzione.

ATTENZIONE: prestare sempre molta attenzione quando si lavora con la smerigliatrice angolare per non perdere questo momento.

COSTRUZIONE E APPLICAZIONE

La smerigliatrice angolare è un elettroutensile portatile isolato di classe II. La macchina è azionata da un motore monofase a commutazione, la cui velocità viene ridotta tramite un ingranaggio angolare. Può essere utilizzata sia per smerigliare che per tagliare.

Questo tipo di elettroutensile è ampiamente utilizzato per la rimozione di tutti i tipi di bave dalla superficie delle parti metalliche, il trattamento superficiale delle saldature, il taglio di tubi a parete sottile e di piccole parti metalliche, ecc. Con gli accessori appropriati, la smerigliatrice angolare può essere utilizzata non solo per tagliare e smerigliare, ma anche per pulire, ad esempio, la ruggine, i rivestimenti di vernice, ecc.

Le sue aree di utilizzo comprendono un'ampia gamma di lavori di riparazione e costruzione non solo legati ai metalli. La smerigliatrice angolare può essere utilizzata anche per tagliare e smerigliare materiali da costruzione, ad esempio mattoni, pietre da pavimentazione, piastrelle di ceramica, ecc.

L'apparecchio è destinato esclusivamente all'uso a secco e non alla lucidatura. Non utilizzare in modo improprio l'elettroutensile

Uso improprio.

• Non maneggiare materiali contenenti amianto. L'amianto è cancerogeno.
• Non lavorare con materiali le cui polveri sono infiammabili o esplosive. Quando si lavora con l'elettroutensile, si generano scintille che possono incendiare i vapori emessi.
• Le mole da taglio non devono essere utilizzate per i lavori di smerigliatura. Le mole da taglio lavorano con la faccia laterale e l'affilatura con la faccia anteriore di una mola di questo tipo può causare danni alla mola con il rischio di lesioni personali per l'operatore.

DESCRIZIONE DELLE PAGINE GRAFICHE

La numerazione che segue si riferisce ai componenti dell'unità illustrati nelle pagine grafiche di questo manuale.

1. Pulsante di blocco del mandrino

2.Interruttore

1. Maniglia supplementare

4.Scudo

5.Flangia esterna autobloccante

6, flangia interna

1. Pulsante di interblocco per prevenire l'avvio accidentale

2. Copri spazzola in carbonio

9.Blocco della maniglia principale

1. Leva (protezione della lama)

* Possono esserci differenze tra il disegno e il prodotto.

ACCESSORI

• Scudo 1 pz.
  • Chiave speciale 1 pz.
  • Maniglia supplementare 1 pz.
• Flangia esterna autobloccante 1 pezzo.

PREPARAZIONE AL LAVORO

MONTAGGIO DI UNA MANIGLIA AUSILIARIA

L'impugnatura ausiliaria (3) è installata in uno dei fori sulla testa della smerigliatrice. Si raccomanda l'uso di una levigatrice con impugnatura ausiliaria. Se durante il lavoro si tiene la levigatrice con entrambe le mani (utilizzando anche l'impugnatura ausiliaria), si riduce il rischio che la mano tocchi il disco rotante o la spazzola e si ferisca a causa del contraccolpo.

MANIGLIA PRINCIPALE REGOLABILE

Prima di iniziare il lavoro, è possibile regolare la posizione dell'impugnatura principale della smerigliatrice in modo che sia più comoda per il lavoro da eseguire. L'impugnatura può essere regolata in 3 posizioni ruotandola di 90° a sinistra o a destra rispetto alla posizione di base.

• Premere il pulsante di bloccaggio della maniglia principale (9)
• Ruotare la maniglia principale nella posizione desiderata.
• La maniglia principale si blocca automaticamente nella posizione selezionata.

INSTALLAZIONE E REGOLAZIONE DELLO SCHERMO

La protezione della lama protegge l'operatore da detriti, contatti accidentali con l'utensile di lavoro o scintille. Deve essere sempre montata facendo attenzione che la sua parte di copertura sia rivolta verso l'operatore.

Il design dell'attacco della protezione della lama consente di regolare la protezione nella posizione ottimale senza l'ausilio di attrezzi.

• Allentare e tirare indietro la leva (10) della protezione del disco (4).
• Ruotare la protezione del disco (4) nella posizione desiderata.
  • Bloccare abbassando la leva(10).
  Lo smontaggio e la regolazione della protezione del disco avvengono in ordine inverso rispetto al suo montaggio.

SOSTITUZIONE DEGLI STRUMENTI

Durante le operazioni di cambio degli utensili è necessario indossare guanti da lavoro.

Il pulsante di blocco del mandrino (1) deve essere utilizzato solo per bloccare il mandrino della smerigliatrice quando si monta o si smonta l'utensile di lavoro. Non deve essere utilizzato come pulsante di frenata durante la rotazione del disco. Ciò potrebbe danneggiare la smerigliatrice o ferire l'utente.

MONTAGGIO DEL DISCO

Nel caso di dischi da smerigliatura o da taglio con uno spessore inferiore a 3 mm, il dado autobloccante della flangia esterna (5) deve essere avvitato in piano sul lato del disco.

• Premere il pulsante di blocco del mandrino (1).
• Serrare a mano la flangia esterna autobloccante (5).
• Allentare e rimuovere la flangia esterna autobloccante (5).
• Posizionare il disco in modo che sia premuto contro la superficie della flangia interna (6).
  • Avvitare la flangia esterna autobloccante (5)

Lo smontaggio dei dischi avviene in ordine inverso rispetto al montaggio. Durante il montaggio, il disco deve essere premuto contro la superficie della flangia interna (6) e posizionato centralmente sul lato inferiore. Se il dado autobloccante si inceppa, utilizzare una chiave speciale.

INSTALLAZIONE DI STRUMENTI DI LAVORO CON FORO FILETTATO

WANY

Premere il pulsante di blocco del mandrino (1).

• Rimuovere l'attrezzo precedentemente montato, se presente.
• Rimuovere entrambe le flange prima dell'installazione - flangia interna (6) e la flangia esterna autobloccante (5).
• Avvitare la parte filettata dell'utensile di lavoro sul mandrino e stringere leggermente.

Lo smontaggio degli strumenti di lavoro per fori filettati avviene in ordine inverso rispetto al montaggio.

MONTAGGIO DELLA SMERIGLIATRICE ANGOLARE NEL SUPPORTO PER SMERIGLIATRICE ANGOLARE

È consentito utilizzare la smerigliatrice angolare su un treppiede dedicato alle smerigliatrici angolari, purché sia montato correttamente secondo le istruzioni di montaggio del produttore del treppiede.

FUNZIONAMENTO / IMPOSTAZIONI

Controllare le condizioni della mola prima di utilizzarla. Non utilizzare mole scheggiate, incrinate o comunque danneggiate. Una mola o una spazzola usurata deve essere sostituita immediatamente con una nuova prima dell'uso. Al termine del lavoro, spegnere sempre la smerigliatrice e attendere che l'utensile di lavoro si arresti completamente. Solo allora la levigatrice può essere riposta. Non frenare la mola rotante premendola contro il pezzo da lavorare.

• Non sovraccaricare mai la smerigliatrice. Il peso dell'elettroutensile esercita una pressione sufficiente a farlo funzionare in modo efficace. Il sovraccarico e la pressione eccessiva possono causare la rottura pericolosa dell'elettroutensile.

• Se la levigatrice cade durante il funzionamento, è essenziale ispezionare e, se necessario, sostituire l'utensile di lavoro se risulta danneggiato o deformato.
  • Non sbattere mai l'utensile di lavoro contro il materiale da lavorare.

• Evitare di rimbalzare e raschiare con il disco, soprattutto quando si lavora su angoli, spigoli vivi, ecc. (ciò può causare la perdita di controllo e un effetto di contraccolpo). (questo può causare la perdita di controllo dell'elettroutensile e un effetto di contraccolpo).

• Non utilizzare mai dischi progettati per il taglio del legno da seghe circolari. L'uso di tali lame spesso provoca un fenomeno di rinculo dell'elettroutensile, la perdita di controllo e può causare lesioni all'operatore.

ON/OFF

Tenere la levigatrice con entrambe le mani durante l'avviamento e il funzionamento. La levigatrice è dotata di un interruttore di sicurezza che impedisce l'avvio accidentale.

• Spingere in avanti il pulsante della leva (7).
• Premere il pulsante di accensione/spegnimento (2).
• Rilasciando la pressione sul pulsante di commutazione (2) si arresta la smerigliatrice.

Durante l'avviamento, il motore si avvia con una partenza lenta, che viene utilizzata per avviare il motore scarico.

Dopo aver avviato la smerigliatrice, attendere che la mola abbia raggiunto la velocità massima prima di iniziare il lavoro.

L'interruttore non deve essere azionato mentre la levigatrice è accesa o spenta. L'interruttore della levigatrice può essere azionato solo quando l'elettroutensile è lontano dal pezzo in lavorazione.

TAGLIO

• Il taglio con una smerigliatrice angolare può essere eseguito solo in linea retta.
  • Non tagliare il materiale mentre lo si tiene in mano.
• I pezzi di grandi dimensioni devono essere sostenuti e occorre fare attenzione che i punti di appoggio siano vicini alla linea di taglio e all'estremità del materiale. Il materiale posizionato in modo stabile non tenderà a muoversi durante il taglio.
• I pezzi piccoli devono essere bloccati, ad esempio, in una morsa, con morsetti, ecc. Il materiale deve essere bloccato in modo che il punto di taglio sia vicino all'elemento di bloccaggio. Ciò garantirà una maggiore precisione di taglio.
• Non permettere che il disco di taglio sia sottoposto a vibrazioni o a rincalzi, in quanto ciò compromette la qualità del taglio e può causare la rottura del disco stesso.
• Durante il taglio non si deve esercitare alcuna pressione laterale sul disco di taglio.
• Utilizzare il disco da taglio corretto in base al materiale da tagliare.
• Quando si taglia il materiale, si raccomanda che la direzione di avanzamento sia in linea con la direzione di rotazione del disco di taglio.

La profondità di taglio dipende dal diametro del disco.

• Utilizzare solo dischi con diametro nominale non superiore a quello consigliato per il modello di smerigliatrice.
• Quando si eseguono tagli profondi (ad es. profili, blocchi da costruzione, mattoni, ecc.), evitare che le flange di serraggio entrino in contatto con il pezzo.

Durante il funzionamento, i dischi da taglio raggiungono temperature molto elevate: non toccarli con parti del corpo non protette prima che si siano raffreddati.

SABBIATURA

I lavori di smerigliatura possono essere eseguiti utilizzando, ad esempio, dischi abrasivi, mole a tazza, dischi lamellari, dischi con vello abrasivo, spazzole metalliche, dischi flessibili per carta vetrata, ecc. Ogni tipo di disco e di pezzo da lavorare richiede una tecnica di lavoro adeguata e l'uso di dispositivi di protezione individuale appropriati.

I dischi progettati per il taglio non devono essere utilizzati per la levigatura.

I dischi di smerigliatura sono progettati per rimuovere il materiale con il bordo del disco.

• Non macinare con il lato del disco. L'angolo di lavoro ottimale per questo tipo di disco è di 30°.
• I lavori di rettifica devono essere eseguiti solo con dischi adatti al materiale.

Quando si lavora con dischi lamellari, dischi in vello abrasivo e dischi flessibili per carta vetrata, è necessario prestare attenzione al corretto angolo di attacco.

• Non carteggiare l'intera superficie del disco.
- Questi tipi di dischi sono utilizzati per la lavorazione di superfici piane.

Le spazzole metalliche sono destinate principalmente alla pulizia di profili e aree difficili da raggiungere. Possono essere utilizzate per rimuovere dalla superficie del materiale, ad esempio, ruggine, vernici, ecc.

Si devono utilizzare solo utensili di lavoro la cui velocità ammessa è superiore o uguale alla velocità massima della smerigliatrice angolare senza carico.

FUNZIONAMENTO E MANUTENZIONE

Scollegare il cavo di alimentazione dalla presa di corrente prima di effettuare qualsiasi installazione, regolazione, riparazione o operazione.

MANUTENZIONE E STOCCAGGIO

• Si raccomanda di pulire il dispositivo immediatamente dopo ogni utilizzo.
  • Non utilizzare acqua o altri liquidi per la pulizia.
• L'unità deve essere pulita con un panno asciutto o soffiando con aria compressa a bassa pressione.
• Non utilizzare detergenti o solventi che potrebbero danneggiare le parti in plastica.
• Pulire regolarmente le fessure di ventilazione dell'alloggiamento del motore per evitare il surriscaldamento dell'unità.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo delle stesse caratteristiche. Questa operazione deve essere affidata a uno specialista qualificato o alla manutenzione dell'apparecchio.
• Conservare sempre il dispositivo in un luogo asciutto e fuori dalla portata dei bambini.

Eventuali guasti devono essere eliminati da un servizio di assistenza autorizzato dal produttore.

SPECIFICHE TECNICHE

DATI DI VALUTAZIONE

PARAMETRO	VALORE
Tensione di alimentazione	230-240 V CA
Frequenza di alimentazione	50 Hz
Potenza nominale	3000 W
Velocità nominale	6600 min ^-1
Diametro massimo del disco	230 mm
Diametro interno del disco	22,2 mm
Filetto del mandrino	M14
Grado di protezione IP	IPX0
Classe di protezione	II
Massa	5,55 kg
Anno di produzione	2023
DATI SU RUMORE E VIBRAZIONI
Livello di pressione sonora (rettifica)	LPA = 91 dB(A) K=3dB(A)
Livello di pressione sonora (taglio)	LPA = 90 dB(A) K=3dB(A)
Livello di potenza acustica (macinatura)	LWA = 99 dB(A) K=3dB(A)
Livello di potenza sonora (taglio)	LWA = 98 dB(A) K=3dB(A)
Valore massimo di accelerazione	ah = 8 m/s ^2K =1,5 m/s ^2

DATI SU RUMORE E VIBRAZIONI

Informazioni su rumore e vibrazioni

I livelli di rumore emessi, come il livello di pressione sonora emesso Lp_Ae il livello di potenza sonora Lw_A e l'incertezza di misura K, sono indicati di seguito nelle istruzioni in conformità alla norma EN 60745.

I valori di vibrazione (valore di accelerazione) e l'incertezza di misura K determinata in conformità alla norma EN60745 sono indicati di seguito.

Il livello di vibrazioni indicato in questo manuale è stato misurato in conformità alla procedura di misurazione specificata dalla norma EN60745 e può essere utilizzato per confrontare gli utensili elettrici. Può anche essere utilizzato per una valutazione preliminare dell'esposizione alle vibrazioni.

Il livello di vibrazioni indicato è rappresentativo dell'uso di base dell'elettroutensile. Se l'elettroutensile viene utilizzato per altre applicazioni o con altri strumenti di lavoro, e se non viene sottoposto a una manutenzione sufficiente, il livello di vibrazioni può cambiare. I motivi sopra indicati possono comportare un aumento dell'esposizione alle vibrazioni per tutto il periodo di lavoro.

Per stimare con precisione l'esposizione alle vibrazioni, è necessario tenere conto dei periodi in cui l'elettroutensile è spento o acceso ma non utilizzato per il lavoro. In questo modo, l'esposizione totale alle vibrazioni può risultare molto più bassa.

È necessario adottare ulteriori misure di sicurezza per proteggere l'utente dagli effetti delle vibrazioni, come ad esempio: la manutenzione dell'elettroutensile e degli strumenti di lavoro, la garanzia di un'adeguata temperatura delle mani, una corretta organizzazione del lavoro.

PROTEZIONE DELL'AMBIENTE

I prodotti alimentati elettricamente non devono essere smaltiti con i rifiuti domestici, ma devono essere portati in strutture adeguate per lo smaltimento. Per informazioni sullo smaltimento, rivolgersi al rivenditore del prodotto o alle autorità locali. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze inerti per l'ambiente. Le apparecchiature non riciclate rappresentano un rischio potenziale per l'ambiente e la salute umana.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa con sede legale a Varsavia, ul. Pograniczna 2/4 (di seguito: "Grupa Topex") informa che tutti i diritti d'autore sul contenuto del presente manuale (di seguito: "Manuale"), compresi, tra gli altri. Il testo, le fotografie, i diagrammi, i disegni e la sua composizione appartengono esclusivamente a Grupa Topex e sono tutelati dalla legge del 4 febbraio 1994 sul diritto d'autore e sui diritti connessi (Gazzetta Ufficiale 2006 n. 90 Poz. 631, e successive modifiche). La copia, l'elaborazione, la pubblicazione, la modifica a fini commerciali dell'intero Manuale e dei suoi singoli elementi, senza il consenso di Grupa Topex espresso per iscritto, è severamente vietata e può comportare responsabilità civili e penali.

Dichiarazione di conformità CE

Produttore: Grupa Topex Sp. z o.o. Sp.k., ul. Pograniczna 2/4

02-285 Varsavia

Prodotto: Smerigliatrice angolare

Modello: 04-715

Nome commerciale: NEO TOOLS

Numero di serie: 00001 ÷ 99999

La presente dichiarazione di conformità è rilasciata sotto l'esclusiva responsabilità del produttore.

Il prodotto sopra descritto è conforme ai seguenti documenti:

Direttiva macchine 2006/42/CE

Direttiva sulla compatibilità elettromagnetica 2014/30/UE

Direttiva RoHS 2011/65/UE, modificata dalla direttiva 2015/863/UE.

E soddisfa i requisiti degli standard:

EN 62841-1:2015+A11:2022; EN IEC 62841-2-3:2021+A11:2021

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021;

EN IEC 63000:2018

La presente dichiarazione si riferisce esclusivamente alla macchina così come immessa sul mercato e non include i componenti aggiunte dall'utente finale o eseguite da lui successivamente.

Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo tecnico:

Firmato a nome di:

Grupa Topex Sp. z o.o. Sp.k.

2/4 Via Pograniczna

02-285 Varsavia

Paweł Kowalski

Responsabile della qualità del gruppo TOPEX

Varsavia, 2023-12-19

NL
