MANUAL DE UTILIZADOR 04-715 NEO tools

FUNCIONAMIENTO / AJUSTES

FUNCIONAMIENTO Y MANTENIMIENTO

MANTENIMIENTO Y ALMACENAMIENTO

MANUAL DE TRADUÇÃO (UTILIZADOR)

REBARBADORA ANGULAR 04-715

NOTA: LEIA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR A FERRAMENTA ELÉCTRICA E GUARDE-O PARA REFERÊNCIA FUTURA.

DISPOSIÇÕES ESPECÍFICAS DE SEGURANÇA

Conselhos de segurança para lixar, esmerilar com lixa, trabalhar com escovas de arame e cortar com uma mó.

• Esta ferramenta eléctrica pode ser utilizada como lixadeira normal, lixadeira de lixa, lixadeira de escova de arame e como cortador abrasivo. Siga todas as instruções de segurança, instruções, descrições e dados fornecidos com a ferramenta eléctrica. O não cumprimento do que se segue pode criar um risco de choque elétrico, incêndio e/ou ferimentos graves.

• Esta ferramenta eléctrica não deve ser utilizada para polir. A utilização da ferramenta eléctrica para outra atividade que não a prevista pode provocar riscos e ferimentos.

• Não utilize um acessório que não tenha sido especificamente concebido e recomendado pelo fabricante para a ferramenta. O facto de um acessório poder ser montado numa ferramenta eléctrica não é garantia de uma utilização segura.

• A velocidade admissível da ferramenta de trabalho utilizada não deve ser inferior à velocidade máxima indicada na ferramenta eléctrica. Uma ferramenta de trabalho a rodar a uma velocidade superior à permitida pode partir-se e partes da ferramenta podem estilhaçar-se.
• O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às dimensões da ferramenta eléctrica. Ferramentas de trabalho com dimensões incorrectas não podem ser suficientemente protegidas ou inspeccionadas.
• As ferramentas de trabalho com um inserto roscado devem encaixar exatamente na rosca do fuso. No caso de ferramentas de trabalho montadas em flanges, o diâmetro do furo da ferramenta de trabalho deve corresponder ao diâmetro da flange. As ferramentas de trabalho que não se encaixam exatamente na ferramenta eléctrica rodam de forma irregular, vibram muito fortemente e podem causar a perda de controlo da ferramenta eléctrica.
• Em circunstância alguma devem ser utilizadas ferramentas de trabalho danificadas. Inspecionar as ferramentas antes de cada utilização, por exemplo, mós de esmeril quanto a lascas e fissuras, discos de lixa quanto a fissuras, desgaste ou desgaste acentuado, escovas de arame quanto a fios soltos ou partidos. Se uma ferramenta eléctrica ou de trabalho tiver caído, verifique se está danificada ou utilize outra ferramenta não danificada. Se a ferramenta tiver sido verificada e reparada, a ferramenta eléctrica deve ser ligada à sua velocidade mais elevada durante um minuto, tendo o cuidado de o operador e as pessoas que se encontrem nas proximidades estarem fora da zona da ferramenta em rotação. As ferramentas danificadas partem-se normalmente durante este período de teste.
• É obrigatório o uso de equipamento de proteção individual. Consoante o tipo de trabalho, usar uma máscara de proteção que cubra todo o rosto, proteção ocular ou óculos de segurança. Se necessário, utilizar uma máscara anti-pó, proteção auditiva, luvas de proteção ou um avental especial para proteção contra pequenas partículas de material abrasivo e maquinado. Proteger os olhos dos corpos estranhos em suspensão no ar gerados durante o trabalho. Uma máscara contra o pó e uma proteção respiratória devem filtrar o pó produzido durante o trabalho. A exposição ao ruído durante um período prolongado pode provocar a perda de audição.
• Certifique-se de que as pessoas que se encontram nas proximidades estão a uma distância segura da zona de alcance da ferramenta eléctrica. Qualquer pessoa que se encontre nas proximidades de uma ferramenta eléctrica em funcionamento deve utilizar equipamento de proteção individual. Lascas de peças de trabalho ou ferramentas de trabalho partidas podem estilhaçar e causar ferimentos mesmo fora da zona de alcance imediato.
• Ao executar trabalhos em que a ferramenta possa entrar em contacto com fios eléctricos ocultos ou com o seu próprio cabo de alimentação, segure a ferramenta apenas pelas superfícies isoladas do punho. O contacto com o cabo de alimentação pode provocar a transmissão de tensão a partes metálicas da ferramenta eléctrica, o que pode causar um choque elétrico.
• Mantenha o cabo de alimentação afastado de ferramentas de trabalho rotativas. Se perder o controlo da ferramenta, o cabo de alimentação pode ser cortado ou puxado e a sua mão ou a mão inteira pode ficar presa numa ferramenta de trabalho rotativa.
• Nunca pouse a ferramenta eléctrica antes de a ferramenta de trabalho estar completamente parada. Uma ferramenta em rotação pode entrar em contacto com a superfície sobre a qual é pousada, o que pode fazer com que perca o controlo da ferramenta eléctrica.
• Não transporte a ferramenta eléctrica quando esta estiver em movimento. O contacto acidental da roupa com a ferramenta eléctrica em rotação pode fazer com que esta seja puxada para dentro e a ferramenta eléctrica perfure o corpo do operador.
• Limpe regularmente as ranhuras de ventilação da ferramenta eléctrica. O ventilador do motor aspira o pó para dentro da caixa e uma grande acumulação de pó metálico pode causar um perigo elétrico.

- Não utilize a ferramenta eléctrica perto de materiais inflamáveis. As faíscas podem provocar a sua ignição.

- Não utilize ferramentas que necessitem de líquidos de refrigeração. A utilização de água ou de outros líquidos de refrigeração pode provocar choques eléctricos.

Rejeição e conselhos de segurança relevantes

O coice é a reação súbita de uma ferramenta eléctrica ao bloqueio ou obstrução de uma ferramenta rotativa, como uma mó, um disco de lixa, uma escova de arame, etc. O entalamento ou bloqueio leva a uma paragem súbita da ferramenta de trabalho rotativa. Uma ferramenta eléctrica descontrolada é assim sacudida na direção oposta à direção de rotação da ferramenta de trabalho.

Quando, por exemplo, a mó encrava ou fica encravada na peça de trabalho, a alimentação eléctrica da ferramenta eléctrica é desligada. Quando a mó recupera a capacidade de rotação, a rebarbadora começa a trabalhar automaticamente. O movimento da mó (em direção ao operador ou para longe dele) depende então da direção de movimento da mó no ponto de bloqueio. Para além disso, as mós também podem partir. O recuo é a consequência de uma utilização incorrecta ou inadequada da ferramenta eléctrica. Pode ser evitado tomando as precauções adequadas descritas abaixo.

• A ferramenta eléctrica deve ser segurada com firmeza, com o corpo e as mãos numa posição que atenue o recuo. Se o equipamento de série incluir um punho auxiliar, este deve ser sempre utilizado para controlar o mais possível as forças de recuo ou o momento de recuo no arranque. O operador pode controlar os fenómenos de solavanco e de recuo tomando as precauções adequadas.
• Nunca coloque as mãos perto de ferramentas de trabalho rotativas. A ferramenta de trabalho pode ferir a mão devido ao recuo.
• Mantenha-se afastado da zona de alcance onde a ferramenta eléctrica se move durante o recuo. Devido ao recuo, a ferramenta eléctrica move-se na direção oposta ao movimento da mó no ponto de bloqueio.
• Ter especial cuidado ao maquinar cantos, arestas vivas, etc. Evitar que as ferramentas de trabalho sejam desviadas ou fiquem encravadas. Uma ferramenta de trabalho rotativa é mais suscetível de ficar encravada ao maquinar ângulos, arestas vivas ou se for pontapeada para trás. Isto pode tornar-se uma causa de perda de controlo ou de retrocesso.
• Não utilizar discos de madeira ou dentados. Ferramentas de trabalho deste tipo provocam frequentemente recuo ou perda de controlo da ferramenta eléctrica.

Instruções especiais de segurança para retificar e cortar com uma mó

• Utilize apenas um disco de rebarbar concebido para a ferramenta eléctrica e um resguardo concebido para o disco. As mós que não são concebidas para a ferramenta eléctrica em causa não podem ser suficientemente protegidas e não são suficientemente seguras.
• Os discos de lixa dobrados devem ser montados de modo a que nenhuma parte do disco sobressaia para além do bordo da cobertura de proteção. Um disco de lixa mal montado que sobressaia para além do bordo da cobertura de proteção não pode ser suficientemente protegido.
• O resguardo deve estar firmemente fixado à ferramenta eléctrica para garantir o maior grau de segurança possível e posicionado de modo a que a parte da mó exposta e virada para o operador seja o mais pequena possível. O resguardo protege o operador de estilhaços, do contacto acidental com a mó, bem como de faíscas que possam incendiar a roupa.
• A mó só deve ser utilizada para os trabalhos a que se destina. Nunca, por exemplo, desbastar com a superfície lateral de um disco de corte. Os discos de corte são concebidos para remover material com a borda do disco. O efeito de forças laterais sobre estes discos de retificação pode quebrá-los.
• Utilize sempre flanges de fixação não danificadas, com o tamanho e a forma correctos para a mó selecionada. As flanges correctas suportam a mó e reduzem assim o perigo de quebra da mó. As flanges para discos de corte podem ser diferentes das flanges para outros discos de retificação.
• Não utilize mós usadas de ferramentas eléctricas maiores. As mós para ferramentas eléctricas maiores não foram concebidas para

as rotações mais elevadas que são características das ferramentas eléctricas mais pequenas e podem, por isso, partir-se.

Instruções de segurança específicas adicionais para corte de mós

• Evitar o encravamento do disco de corte ou uma pressão excessiva. Não efetuar cortes demasiado profundos. A sobrecarga do disco de corte aumenta a sua carga e a sua tendência para encravar ou bloquear e, por conseguinte, a possibilidade de se desfazer ou partir.
• Evite a zona à frente e atrás do disco de corte rotativo. Se o disco de corte for deslocado para longe de si na peça de trabalho, a ferramenta eléctrica pode voar com o disco rotativo diretamente na sua direção em caso de coice.
• Placas ou objectos grandes devem ser apoiados antes da maquinação para reduzir o risco de retrocesso causado por um disco encravado. As peças de trabalho grandes podem dobrar-se devido ao seu próprio peso. A peça de trabalho deve ser apoiada em ambos os lados, tanto perto da linha de corte como na aresta.
• Tenha especial cuidado ao fazer furos em paredes ou ao trabalhar noutras áreas invisíveis. A penetração do disco de corte no material pode fazer com que a ferramenta recue se encontrar tubos de gás, tubos de água, cabos eléctricos ou outros objectos.

Instruções especiais de segurança para lixar com lixa

Não utilize folhas de lixa demasiado grandes. Ao selecionar o tamanho do papel de lixa, siga as recomendações do fabricante. O papel de lixa que se projecta para além do prato de lixa pode causar ferimentos e pode levar a que o papel fique bloqueado ou rasgado, ou a um recuo.

Instruções especiais de segurança para trabalhar com escovas de arame

• Deve ter-se em conta que, mesmo com uma utilização normal, há uma perda de pedaços de fio através da escova. Não sobrecarregar os fios aplicando demasiada pressão. Os pedaços de arame transportados pelo ar podem facilmente perfurar a roupa fina e/ou a pele.
• Se for recomendada uma proteção, evitar que a escova entre em contacto com a proteção. O diâmetro das escovas de pratos e panelas pode ser aumentado por pressão e forças centrífugas. Conselhos de segurança adicionais
• Nas ferramentas concebidas para receber mós roscadas, verificar se o comprimento da rosca da mó é adequado ao comprimento da rosca do fuso.
• A peça de trabalho deve ser fixada. Fixar a peça de trabalho num dispositivo de fixação ou num torno é mais seguro do que segurá-la com a mão.
• Não tocar nos discos de corte e de trituração antes de estes terem arrefecido.
• Quando utilizar uma flange de ação rápida, certifique-se de que a flange interior instalada no veio está equipada com um anel O-ring de borracha e que este anel não está danificado. Certifique-se também de que as superfícies da flange exterior e da flange interior estão limpas.
• Utilizar a flange de ação rápida apenas com discos abrasivos e de corte. Utilizar apenas flanges não danificadas e a funcionar corretamente.

ATENÇÃO: O aparelho foi concebido para funcionar em interiores.

Apesar da utilização de uma conceção intrinsecamente segura, da utilização de medidas de segurança e de medidas de proteção adicionais, existe sempre um risco residual de lesões durante o trabalho.

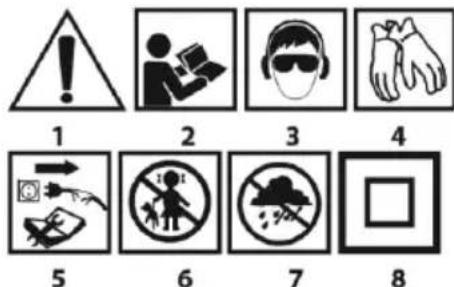

Explicação dos pictogramas utilizados.

1 2 3 4 5 6 7 8

1.Cuidado Tomar precauções especiais
2. ler o manual de instruções, respeitar as advertências e as condições de segurança nele contidas!
3. usar equipamento de proteção individual (óculos de segurança, proteção auricular)
4. usar luvas de proteção
5. desligue o cabo de alimentação antes de efetuar qualquer manutenção ou reparação.
6. manter as crianças afastadas da ferramenta
7. proteger da chuva
8. Proteção classe dois

Características de segurança adicionais

Em caso de corte temporário da alimentação eléctrica ou depois de retirar a ficha da tomada com o interrutor na posição "on", é necessário desbloquear o interrutor e colocá-lo na posição "off" antes de voltar a ligar o aparelho.

Como caraterística adicional para aumentar a segurança do utilizador, a alimentação eléctrica do moinho é cortada quando a máquina está sobrecarregada ou o disco está bloqueado. Quando o disco recupera a capacidade de rodar, a rebarbadora começa a funcionar automaticamente.

ATENÇÃO: Prestar sempre muita atenção ao trabalhar com a rebarbadora para não perder este momento.

CONSTRUÇÃO E APLICAÇÃO

A rebarbadora é uma ferramenta eléctrica manual isolada de classe II. A máquina é accionada por um motor de comutador monofásico, cuja velocidade é reduzida através de uma engrenagem angular. Pode ser utilizada tanto para retificar como para cortar. Este tipo de ferramenta eléctrica é amplamente utilizado para remover todos os tipos de rebarbas da superfície de peças metálicas, tratamento de superfície de soldas, corte de tubos de paredes finas e pequenas peças metálicas, etc. Com os acessórios adequados, a rebarbadora pode ser utilizada não só para cortar e lixar, mas também para limpar, por exemplo, ferrugem, revestimentos de tinta, etc.

As suas áreas de utilização incluem uma vasta gama de trabalhos de reparação e construção não só relacionados com metais. A rebarbadora também pode ser utilizada para cortar e lixar materiais de construção, por exemplo, tijolo, pedras de pavimentação, azulejos de cerâmica, etc.

O aparelho destina-se apenas a ser utilizado a seco e não para polir. Não utilizar incorretamente a ferramenta eléctrica

Utilização incorrecta.

• Não manusear materiais que contenham amianto. O amianto é cancerígeno.
• Não trabalhar com materiais cujos pós sejam inflamáveis ou explosivos. Ao trabalhar com a ferramenta eléctrica, são geradas falscas que podem inflamar os vapores emitidos.
• Os discos de corte não devem ser utilizados para trabalhos de retificação. Os discos de corte trabalham com a face lateral e o desbaste com a face frontal de um disco deste tipo pode causar danos no disco, resultando num risco de ferimentos pessoais para o operador.

DESCRIÇÃO DAS PÁGINAS GRÁFICAS

A numeração que se segue refere-se aos componentes da unidade apresentados nas páginas gráficas deste manual.

1. botão de bloqueio do fuso

2.Mudar

1. pega adicional

4.Escudo

1. flange exterior de auto-aperto

6, Flange interior

1. botão de bloqueio para evitar o arranque acidental

2. tampa da escova de carvão

3. fecho da pega principal

4. Alavanca (proteção da lâmina)

* Podem existir diferenças entre o desenho e o produto.

ACESSÓRIOS

• Escudo 1 peça.
• Chave especial 1 unid.
• Pega adicional 1 peça.
• Flange externa de auto-aperto 1 peça.

PREPARAÇÃO PARA O TRABALHO

MONTAGEM DE UM PUNHO AUXILIAR

O punho auxiliar (3) é instalado num dos orifícios da cabeça da rebarbadora. Recomenda-se a utilização de uma lixadeira com uma pega auxiliar. Se segurar a lixadeira com as duas mãos enquanto trabalha (utilizando também o punho auxiliar), há menos risco de a sua mão tocar no disco rotativo ou na escova e ser ferida por um coice.

PEGA PRINCIPAL AJUSTÁVEL

Antes de começar a trabalhar, a posição do punho principal da rebarbadora pode ser ajustada para ser mais conveniente para o trabalho a ser efectuado. O punho pode ser ajustado em 3 posições, rodando-o 90º para a esquerda ou para a direita em relação à posição básica.

• Premir o botão de bloqueio do punho principal (9)
• Rode o manípulo principal para a posição pretendida.
• A pega principal bloqueia automaticamente na posição selecionada.

INSTALAÇÃO E REGULAÇÃO DA BLINDAGEM

A proteção da lâmina protege o operador de detritos, do contacto acidental com a ferramenta de trabalho ou de falças. Deve ser sempre montada com o cuidado de assegurar que a parte que a cobre fica virada para o operador.

O design da fixação da proteção da lâmina permite o ajuste sem ferramentas da proteção para a posição ideal.

• Desapertar e puxar para trás a alavanca (10) da proteção do disco (4).
• Rodar o resguardo do disco (4) para a posição pretendida.
  • Bloquear baixando a alavanca(10).
  A remoção e a regulação do resguardo do disco são efectuadas na ordem inversa à da sua instalação.

SUBSTITUIÇÃO DE FERRAMENTAS

Devem ser usadas luvas de trabalho durante as operações de mudança de ferramentas.

O botão de bloqueio do veio (1) deve ser utilizado apenas para bloquear o veio da rebarbadora ao montar ou desmontar a ferramenta de trabalho. Não deve ser utilizado como botão de travão enquanto o disco estiver a rodar. Se o fizer, pode danificar a rebarbadora ou ferir o utilizador.

MONTAGEM DE DISCOS

No caso de discos de desbaste ou de corte com uma espessura inferior a 3 mm, a porca autoblocante da flange exterior (5) deve ser aparafusada de forma plana no lado do disco.

• Premir o botão de bloqueio do mandril (1).
• Apertar manualmente a flange externa de auto-aperto (5).
• Desapertar e retirar a flange exterior autoblocante (5).
• Colocar o disco de modo a que fique pressionado contra a superfície da flange interior (6).
  • Parafuso da flange externa autoblocante (5)

A desmontagem dos discos é efectuada na ordem inversa à da montagem. Durante a montagem, o disco deve ser pressionado contra a superfície da flange interior (6) e assente centralmente na sua parte inferior. Se a porca de autobloqueio ficar presa, utilizar uma chave especial.

INSTALAÇÃO DE FERRAMENTAS DE TRABALHO COM FURO ROSCADO

WANY

Premir o botão de bloqueio do mandril (1).

• Retirar a alfaia anteriormente montada - se existir.
• Retirar as duas flanges antes da instalação - flange interior (6) e flange exterior autoblocante (5).
• Enroscar a parte roscada da ferramenta de trabalho no fuso e apertar ligeiramente.

A desmontagem das ferramentas de trabalho de furos roscados é efectuada na ordem inversa à da montagem.

MONTAGEM DA REBARBADORA NUM SUPORTE PARA REBARBADORA

É permitido utilizar a rebarbadora num tripé específico para rebarbadoras, desde que este seja corretamente montado de acordo com as instruções de montagem do fabricante do tripé.

FUNCIONAMENTO / DEFINIÇÕES

Verificar o estado da mó antes de a utilizar. Não utilize mós lascadas, rachadas ou danificadas de qualquer outra forma. Uma mó ou escova gasta deve ser imediatamente substituída por uma nova antes de ser utilizada. Quando tiver terminado o trabalho, desligue sempre a lixadora e espere até que a ferramenta de trabalho esteja completamente parada. Só então a lixadeira pode ser guardada. Não travar a roda de lixa rotativa pressionando-a contra a peça de trabalho.

• Nunca sobrecarregue a rebarbadora. O peso da ferramenta eléctrica exerce pressão suficiente para operar a ferramenta de forma eficaz. Uma sobrecarga e uma pressão excessiva podem provocar uma rotura perigosa da ferramenta eléctrica.
• Se a lixadeira cair durante o funcionamento, é essencial inspecionar e, se necessário, substituir a ferramenta de trabalho se esta estiver danificada ou deformada.
• Nunca bater com a ferramenta de trabalho contra o material a trabalhar.
• Evite saltar e raspar com o disco, especialmente ao trabalhar em cantos, arestas vivas, etc. (isto pode causar perda de controlo e efeito de coice). (isto pode provocar a perda de controlo da ferramenta eléctrica e um efeito de coice).
• Nunca utilize discos concebidos para cortar madeira em serras circulares. A utilização de tais discos de serra resulta frequentemente num fenómeno de recuo da ferramenta eléctrica, perda de controlo e pode provocar ferimentos no operador.

LIGADO/DESLIGADO

Segure a lixadeira com as duas mãos durante o arranque e o funcionamento. A lixadeira está equipada com um interrutor de segurança para evitar um arranque acidental.

• Empurrar o botão da alavanca (7) para a frente.
• Prima o botão ligar/desligar (2).
• Ao libertar a pressão sobre o botão interrutor (2), o moinho pára. Durante o arranque, o motor arranca com um arranque lento, que é utilizado para arrancar o motor sem carga.

Depois de ligar a rebarbadora, esperar que a mó atinja a velocidade máxima antes de começar a trabalhar. O interrutor não deve ser acionado enquanto a lixadeira estiver ligada ou desligada. O interrutor da lixadeira só pode ser acionado quando a ferramenta eléctrica estiver afastada da peça de trabalho.

CORTE

• O corte com uma rebarbadora só pode ser feito em linha reta.
• Não cortar o material enquanto o segura na mão.
• As peças de trabalho de grandes dimensões devem ser apoiadas e deve ter-se o cuidado de os pontos de apoio estarem próximos

da linha de corte e na extremidade do material. O material colocado de forma estável não terá tendência a mover-se durante o corte.

• As peças de trabalho pequenas devem ser fixadas, por exemplo, num torno, com pinças, etc. O material deve ser fixado de modo a que o ponto de corte fique próximo do elemento de fixação. Deste modo, garante-se uma maior precisão de corte.
• Não permitir a vibração ou a compactação do disco de corte, pois isso prejudicará a qualidade do corte e poderá provocar a rutura do disco de corte.
• Não deve ser exercida qualquer pressão lateral sobre o disco de corte durante o corte.
• Utilizar o disco de corte correto em função do material a cortar.
• Ao cortar o material, recomenda-se que a direção de avanço esteja alinhada com a direção de rotação do disco de corte.

A profundidade de corte depende do diâmetro do disco.

• Só devem ser utilizados discos com diâmetros nominais não superiores aos recomendados para o modelo de rebarbadora.
• Ao efetuar cortes profundos (por exemplo, perfis, blocos de construção, tijolos, etc.), não deixe que os flanges de aperto entrem em contacto com a peça de trabalho.

Os discos de corte atingem temperaturas muito elevadas durante o funcionamento - não lhes toque com partes desprotegidas do corpo antes de terem arrefecido.

LIXO

O trabalho de retificação pode ser efectuado utilizando, por exemplo, discos de retificação, rodas de copo, discos de aba, discos com velo abrasivo, escovas de arame, discos flexíveis para lixas, etc. Cada tipo de disco e de peça de trabalho requer uma técnica de trabalho adequada e a utilização de equipamento de proteção individual apropriado.

Os discos concebidos para cortar não devem ser utilizados para lixar.

Os discos de rebarbar são concebidos para remover material com a extremidade do disco.

• Não esmerilhar com a parte lateral do disco. O ângulo de trabalho ótimo para este tipo de disco é de 30°.
• Os trabalhos de retificação só podem ser efectuados com discos de retificação adequados ao material.

Ao trabalhar com discos de lâminas, discos de velo abrasivo e discos flexíveis para lixas, deve ter-se o cuidado de garantir o ângulo de ataque correto.

• Não lixar com toda a superfície do disco.
• Estes tipos de discos são utilizados para a maquinagem de superfícies planas.

As escovas de arame destinam-se principalmente à limpeza de perfis e de áreas de difícil acesso. Podem ser utilizadas para remover, por exemplo, ferrugem, revestimentos de tinta, etc. da superfície do material.

Só devem ser utilizadas ferramentas de trabalho cuja velocidade admissível seja superior ou igual à velocidade máxima da rebarbadora angular sem carga.

FUNCIONAMENTO E MANUTENÇÃO

Desligue o cabo de alimentação da tomada de corrente antes de efetuar qualquer instalação, ajuste, reparação ou operação.

MANUTENÇÃO E ARMAZENAMENTO

• Recomenda-se a limpeza do aparelho imediatamente após cada utilização.
• Não utilizar água ou outros líquidos para a limpeza.
• A unidade deve ser limpa com um pano seco ou soprada com ar comprimido a baixa pressão.
• Não utilizar produtos de limpeza ou solventes, uma vez que estes podem danificar as peças de plástico.
• Limpe regularmente as ranhuras de ventilação na caixa do motor para evitar o sobreaquecimento da unidade.
• Se o cabo de alimentação estiver danificado, deve ser substituído por um cabo com as mesmas características. Esta operação deve

ser confiada a um especialista qualificado ou mandar reparar o aparelho.

• Guardar sempre o aparelho num local seco e fora do alcance das crianças.
  As eventuais falhas devem ser corrigidas por um serviço autorizado do fabricante.

ESPECIFICAÇÕES TÉCNICAS

DADOS DE CLASSIFICAÇÃO

PARAMETRO	VALOR
Tensão de alimentação	230-240 V AC
Frequência de alimentação	50 Hz
Potência nominal	3000 W
Velocidade nominal	6600 min ^-1
Diâmetro máximo do disco	230 mm
Diâmetro interno do disco	22,2 mm
Rosca do fuso	M14
Grau de proteção IP	IPX0
Classe de proteção	II
Massa	5,55 kg
Ano de produção	2023

DADOS SOBRE RUÍDO E VIBRAÇÕES
Nível de pressão sonora (trituração)	L_PA = 91 dB(A) K=3dB(A)
Nível de pressão sonora (corte)	L_PA = 90 dB(A) K=3dB(A)
Nível de potência sonora (trituração)	L_WA = 99 dB(A) K=3dB(A)
Nível de potência sonora (corte)	L_WA = 98 dB(A) K=3dB(A)
Valor máximo de aceleração	a_h = 8 m/s^2K=1,5 m/s^2

DADOS SOBRE RUÍDO E VIBRAÇÕES

Informações sobre o ruído e as vibrações

Os níveis de ruído emitidos, tais como o nível de pressão sonora emitido LpA e o nível de potência sonora Lw e a incerteza de medição K, são indicados a seguir nas instruções, em conformidade com a norma EN 60745.

Os valores de vibração (valor de aceleração) a, e a incerteza de medição K determinados em conformidade com a norma EN60745 são indicados a seguir.

O nível de vibração indicado neste manual foi medido de acordo com o procedimento de medição especificado pela norma EN60745 e pode ser utilizado para comparar ferramentas eléctricas. Também pode ser utilizado para uma avaliação preliminar da exposição a vibrações.

O nível de vibração indicado é representativo da utilização básica da ferramenta eléctrica. Se a ferramenta eléctrica for utilizada para outras aplicações ou com outras ferramentas de trabalho, e se a sua manutenção não for suficiente, o nível de vibração pode mudar. As razões acima referidas podem resultar num aumento da exposição a vibrações durante o período de trabalho.

Para calcular com exatidão a exposição às vibrações, é necessário ter em conta os períodos em que a ferramenta eléctrica está desligada ou em que está ligada mas não é utilizada para trabalhar. Desta forma, a exposição total às vibrações pode revelar-se muito inferior.

Devem ser tomadas medidas de segurança adicionais para proteger o utilizador dos efeitos das vibrações, tais como: manutenção da ferramenta eléctrica e das ferramentas de trabalho, garantia de uma temperatura adequada para as mãos, organização adequada do trabalho.

PROTECÇÃO DO AMBIENTE

Os produtos eléctricos não devem ser eliminados juntamente com o lixo doméstico, mas devem ser levados para instalações adequadas para eliminação. Contacte o revendedor do produto ou as autoridade locais para obter informações sobre a eliminação. Os resíduos de equipamentos eléctricos e electrónicos contêm substâncias inertes para o ambiente. O equipamento não reciclado representa um risco potencial para o ambiente e para a saúde humana.

sede social em Varsóvia, ul. Pograniczna 2/4 (doravante: "Grupa Topex") informa que todos os direitos de autor sobre o conteúdo deste manual (doravante: "Manual"), incluindo, entre outros. O seu texto, fotografias, diagramas, desenhos, bem como a sua composição, pertencem exclusivamente ao Grupa Topex e estão sujeitos a proteção legal ao abrigo da Lei de 4 de fevereiro de 1994 relativa aos direitos de autor e direitos conexos (Diário Oficial de 2006 n.º 90 Poz. 631, conforme alterado). A cópia, processamento, publicação, modificação para fins comerciais de todo o Manual e dos seus elementos individuais, sem o consentimento expresso por escrito do Grupa Topex, é estritamente proibida e pode resultar em responsabilidade civil e criminal.

Declaração CE de Conformidade

Produto: Rebarbadora angular

Modelo: 04-715

Nome comercial: NEO TOOLS

Número de série: 00001 ÷ 99999

Esta declaração de conformidade é emitida sob a exclusiva

responsabilidade do fabricante.

O produto descrito acima está em conformidade com os seguintes documentos:

Diretiva Máquinas 2006/42/CE

Diretiva de Compatibilidade Electromagnética 2014/30/UE

Diretiva RoHS 2011/65/UE, com a redação que lhe foi dada pela

Diretiva 2015/863/UE

E cumpre os requisitos das normas:

EN 62841-1:2015+A11:2022; EN IEC 62841-2-3:2021+A11:2021

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021;

EN IEC 63000:2018

Esta declaração refere-se apenas à máquina tal como colocada no mercado e não inclui os componentes

adicionadas pelo utilizador final ou por ele realizadas posteriormente.

Nome e endereço da pessoa residente na UE autorizada a preparar o dossier técnico:

Assinado em nome de:

Grupa Topex Sp. z o.o. Sp.k.

Responsável pela qualidade do GRUPO TOPEX

Varsóvia, 2023-12-19

FR MANUEL DE TRADUCTION (UTILISATEUR) MEULEUSE D'ANGLE 04-715

NOTE : LISEZ ATTENTIVEMENT CE MANUEL AVANT D'UTILISER L'OUTIL ÉLECTRIQUE ET CONSERVEZ-LE POUR TOUTE RÉFÉRENCE ULTÉRIEURE.

DISPOSITIONS SPÉCIFIQUES EN MATIÈRE DE SÉCURITÉ
