Caractéristiques techniques	Broyeur NEO tools 04-715, puissance 2500 W, capacité de broyage jusqu'à 40 mm de diamètre.
Utilisation	Conçu pour le broyage de déchets verts, branches et végétaux, idéal pour les jardins et espaces extérieurs.
Maintenance et réparation	Vérifier régulièrement les lames, nettoyer le réservoir après chaque utilisation, lubrifier les pièces mobiles si nécessaire.
Sécurité	Utiliser des gants et des lunettes de protection, ne pas porter de vêtements amples, débrancher l'appareil lors de l'entretien.
Informations générales	Garantie de 2 ans, poids de l'appareil 30 kg, dimensions 80 x 60 x 40 cm.

FOIRE AUX QUESTIONS - 04-715 NEO tools

Comment assembler le broyeur NEO tools 04-715 ?

Pour assembler le broyeur, suivez les instructions dans le manuel d'utilisation inclus. Assurez-vous que toutes les pièces sont présentes avant de commencer. Connectez les éléments en suivant l'ordre indiqué.

Quelle est la puissance du broyeur NEO tools 04-715 ?

Le broyeur NEO tools 04-715 a une puissance de 2400 W, ce qui permet de broyer efficacement divers matériaux.

Comment utiliser le broyeur en toute sécurité ?

Pour assurer une utilisation sécurisée, portez toujours des lunettes de protection et des gants. Ne jamais introduire de mains ou d'objets non autorisés dans l'ouverture pendant que le broyeur est en marche.

Que faire si le broyeur ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le couvercle est bien fermé, car le broyeur ne démarrera pas si celui-ci est ouvert.

Comment nettoyer le broyeur après utilisation ?

Débranchez l'appareil avant de le nettoyer. Utilisez une brosse douce pour enlever les résidus et un chiffon humide pour nettoyer les surfaces extérieures. Ne pas immerger dans l'eau.

Est-ce que le broyeur NEO tools 04-715 peut broyer des branches ?

Oui, ce broyeur est conçu pour broyer des branches jusqu'à un diamètre de 40 mm, mais il est recommandé de ne pas surcharger l'appareil.

Où puis-je trouver des pièces de rechange pour le broyeur ?

Les pièces de rechange peuvent être commandées auprès de votre distributeur local ou directement sur le site officiel de NEO tools.

Quelle est la garantie du produit ?

Le broyeur NEO tools 04-715 est couvert par une garantie de 2 ans à partir de la date d'achat, sous réserve d'une utilisation conforme aux instructions.

Comment stocker le broyeur lorsqu'il n'est pas utilisé ?

Stockez le broyeur dans un endroit sec et à l'abri des intempéries. Assurez-vous qu'il est débranché et nettoyé avant de le ranger.

MODE D'EMPLOI 04-715 NEO tools

Conseils de sécurité pour le ponçage, le meulage avec du papier de verre, le travail avec des brosses métalliques et le découpage avec une meule.

• Cet outil électrique peut être utilisé comme ponceuse ordinaire, ponceuse à papier de verre, ponceuse à brosse métallique et comme découpeuse abrasive. Respectez toutes les consignes de sécurité, instructions, descriptions et données fournies avec l'outil électrique. Le non-respect des consignes suivantes peut entraîner un risque d'électrocution, d'incendie et/ou de blessures graves.
• Cet outil électrique ne doit pas être utilisé pour le polissage. L'utilisation de l'outil électrique à d'autres fins que celles prévues peut entraîner des risques et des blessures.
• N'utilisez pas un accessoire qui n'est pas spécifiquement conçu et recommandé par le fabricant pour l'outil. Le fait qu'un accessoire puisse être monté sur un outil électrique ne garantit pas une utilisation sûre.
• La vitesse admissible de l'outil de travail utilisé ne doit pas être inférieure à la vitesse maximale indiquée sur l'outil électrique. Un

outil de travail tournant à une vitesse supérieure à la vitesse autorisée peut se briser et des parties de l'outil peuvent se briser.

• Le diamètre extérieur et l'épaisseur de l'outil de travail doivent correspondre aux dimensions de l'outil électrique. Les outils de travail dont les dimensions sont incorrectes ne peuvent pas être suffisamment protégés ou inspectés.
• Les outils de travail munis d'un insert fileté doivent s'adapter exactement au filetage de la broche. Pour les outils de travail montés sur une bride, le diamètre de l'alésage de l'outil de travail doit correspondre au diamètre de la bride. Les outils de travail qui ne s'adaptent pas exactement à l'outil électrique tourneront de manière irrégulière, vibreront très fortement et risqueront de provoquer une perte de contrôle de l'outil électrique.
• Il ne faut en aucun cas utiliser des outils de travail endommagés. Inspectez l'outillage avant chaque utilisation, par exemple les meules pour vérifier qu'elles ne sont pas ébréchées ou fissurées, les patins de ponçage pour vérifier qu'ils ne sont pas fissurés, usés ou très usés, les brosses métalliques pour vérifier que les fils ne sont pas lâches ou cassés. Si un outil électrique ou un outil de travail est tombé, vérifiez qu'il n'est pas endommagé ou utilisez un autre outil non endommagé. Si l'outil a été vérifié et réparé, l'outil électrique doit être mis en marche à sa vitesse maximale pendant une minute, en veillant à ce que l'opérateur et les personnes se trouvant à proximité soient hors de la zone de l'outil en rotation. Les outils endommagés se brisent généralement pendant cette période d'essai.
• Le port d'équipements de protection individuelle est obligatoire. Selon le type de travail, porter un masque de protection couvrant l'ensemble du visage, une protection oculaire ou des lunettes de sécurité. Si nécessaire, utilisez un masque anti-poussière, des protections auditives, des gants de protection ou un tablier spécial pour vous protéger contre les petites particules de matériaux abrasés et usinés. Protégez vos yeux des corps étrangers en suspension dans l'air générés pendant le travail. Un masque anti-poussière et une protection respiratoire doivent filtrer les poussières produites pendant le travail. L'exposition au bruit sur une période prolongée peut entraîner une perte d'audition.
• Veillez à ce que les personnes présentes se trouvent à une distance sûre de la zone de portée de l'outil électrique. Toute personne se trouvant à proximité d'un outil électrique en fonctionnement doit utiliser un équipement de protection individuelle. Les éclats de pièces ou les outils de travail cassés peuvent se briser et causer des blessures même en dehors de la zone de portée immédiate.
• Lors de travaux où l'outil pourrait entrer en contact avec des fils électriques dissimulés ou avec son propre câble d'alimentation, tenez l'outil uniquement par les surfaces isolées de la poignée. Le contact avec le câble d'alimentation peut entraîner la transmission d'une tension aux parties métalliques de l'outil électrique, ce qui peut provoquer un choc électrique.
• Tenez le câble d'alimentation à l'écart des outils de travail rotatifs. Si vous perdez le contrôle de l'outil, le câble d'alimentation peut être coupé ou tiré et votre main ou toute la main peut être happée par un outil de travail en rotation.
• Ne posez jamais l'outil électrique avant que l'outil de travail ne soit complètement arrêté. Un outil en rotation peut entrer en contact avec la surface sur laquelle il est posé, et vous pourriez perdre le contrôle de l'outil électrique.
• Ne portez pas un outil électrique lorsqu'il est en mouvement. Le contact accidentel d'un vêtement avec l'outil électrique en rotation peut le faire rentrer et l'outil électrique percer le corps de l'opérateur.
• Nettoyez régulièrement les fentes d'aération de l'outil électrique. Le ventilateur du moteur aspire la poussière dans le boîtier et une accumulation importante de poussière métallique peut entraîner un risque électrique.
• N'utilisez pas l'outil électrique à proximité de matériaux inflammables. Les étincelles peuvent les enflammer.
• N'utilisez pas d'outils nécessitant des liquides de refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut entraîner une électrocution.

Rejet et conseils de sécurité pertinents

Le rebond est la réaction soudaine d'un outil électrique au blocage ou à l'obstruction d'un outil rotatif tel qu'une meule, un patin de ponçage, une brosse métallique, etc. L'accrochage ou le blocage

entraîne un arrêt soudain de l'outil de travail en rotation. L'accrochage ou le blocage entraîne un arrêt soudain de l'outil de travail en rotation. Un outil électrique non contrôlé sera donc secoué dans la direction opposée au sens de rotation de l'outil de travail.

Lorsque, par exemple, la meule se bloque ou se coince dans la pièce à usiner, l'alimentation électrique de l'outil est coupée. Lorsque la meule retrouve sa capacité de rotation, la rectifieuse se met automatiquement en marche. Le mouvement de la meule (vers ou loin de l'opérateur) dépend alors de la direction du mouvement de la meule au point de blocage. En outre, les meules peuvent également se casser. Le rebond est la conséquence d'une utilisation inappropriée ou incorrecte de l'outil électrique. Il peut être évité en prenant les précautions appropriées décrites ci-dessous.

• L'outil électrique doit être tenu fermement, avec le corps et les mains dans une position permettant d'atténuer le recul. Si une poignée auxiliaire fait partie de l'équipement standard, elle doit toujours être utilisée afin d'avoir le plus grand contrôle possible sur les forces de recul ou le moment de recul au démarrage. L'opérateur peut contrôler les phénomènes de secousses et de recul en prenant les précautions nécessaires.
• Ne tenez jamais les mains à proximité d'outils de travail rotatifs. L'outil de travail peut blesser la main en raison du recul.
• Se tenir à l'écart de la zone de portée où l'outil électrique se déplacera pendant le recul. Sous l'effet du recul, l'outil électrique se déplace dans la direction opposée au mouvement de la meule au point de blocage.
• Soyez particulièrement vigilant lors de l'usinage d'angles, d'arêtes vives, etc. Empêchez les outils de travail d'être déviés ou de se coincer. Un outil de travail rotatif est plus susceptible de se bloquer lors de l'usinage d'angles, d'arêtes vives ou s'il est repoussé. Cela peut entraîner une perte de contrôle ou un rebond.
• Ne pas utiliser de disques en bois ou dentés. Les outils de travail de ce type provoquent souvent un recul ou une perte de contrôle de l'outil électrique.

Consignes de sécurité particulières pour le meulage et le tronçonnage à l'aide d'une meule

• N'utilisez qu'une meule conçue pour l'outil électrique et un protecteur conçu pour la meule. Les meules qui ne sont pas conçues pour l'outil électrique en question ne peuvent pas être suffisamment protégées et ne sont pas suffisamment sûres.
• Les disques de ponçage courbés doivent être montés de manière à ce qu'aucune partie du disque ne dépasse le bord du capot de protection. Un disque abrasif mal monté dépassant le bord du capot de protection ne peut pas être suffisamment protégé.
• Le protecteur doit être solidement fixé à l'outil électrique pour garantir le plus haut degré de sécurité possible et être positionné de manière à ce que la partie de la meule exposée et faisant face à l'opérateur soit la plus petite possible. Le protecteur protège l'opérateur contre les éclats, le contact accidentel avec la meule, ainsi que les étincelles qui pourraient enflammer les vêtements.
• La meule ne doit être utilisée que pour le travail auquel elle est destinée. Il ne faut jamais, par exemple, meuler avec la surface latérale d'un disque à tronçonner. Les meules à tronçonner sont conçues pour enlever de la matière avec le bord du disque. L'effet des forces latérales sur ces meules peut les briser.
• Utilisez toujours des brides de serrage en bon état, de taille et de forme adaptées à la meule choisie. Les brides appropriées soutiennent la meule et réduisent ainsi le risque de rupture de la meule. Les brides des meules à tronçonner peuvent être différentes de celles des autres meules.
• N'utilisez pas de meules usagées provenant d'outils plus puissants. Les meules des outils plus puissants ne sont pas conçues pour la vitesse de rotation plus élevée qui caractérise les outils plus petits et peuvent donc se casser.

Consignes de sécurité spécifiques supplémentaires pour coupe de la meule

- Évitez de bloquer le disque de coupe ou d'exercer une pression trop forte. Ne faites pas de coupes trop profondes. Une surcharge du disque de coupe augmente sa charge et sa tendance à se coincer ou à se bloquer et donc la possibilité de se débarrasser ou de se casser.

- Évitez la zone située devant et derrière le disque de coupe rotatif. Si vous éloignez le disque de coupe de la pièce à travailler,

vous risquez de faire voler l'outil avec le disque en rotation directement vers vous en cas de rebond.

• Les plaques ou les objets de grande taille doivent être soutenus avant l'usinage afin de réduire le risque de rebond causé par un disque bloqué. Les pièces de grande taille peuvent se plier sous leur propre poids. La pièce doit être soutenue des deux côtés, à la fois près de la ligne de coupe et sur le bord.
• Faites particulièrement attention lorsque vous découpez des trous dans les murs ou que vous travaillez dans d'autres zones invisibles. Le disque de coupe plongeant dans le matériau peut faire reculer l'outil s'il rencontre des tuyaux de gaz, des conduites d'eau, des câbles électriques ou d'autres objets.
  Consignes de sécurité particulières pour le ponçage au papier de verre

Ne pas utiliser de feuilles de papier de verre trop grandes. Lors du choix de la taille du papier abrasif, suivez les recommandations du fabricant. Le papier abrasif qui dépasse du plateau de ponçage peut causer des blessures et peut entraîner le blocage ou la déchirure du papier, ou un recul.

Instructions spéciales de sécurité pour le travail avec des brosses métalliques

• Il faut tenir compte du fait que, même dans le cadre d'une utilisation normale, il y a une perte de morceaux de fil à travers la brosse. Ne surchargez pas les fils en appliquant une pression trop forte. Les morceaux de fil en suspension dans l'air peuvent facilement percer les vêtements fins et/ou la peau.
• Si une protection est recommandée, il faut éviter que la brosse n'entre en contact avec la protection. Le diamètre des brosses à assiettes et à casseroles peut augmenter sous l'effet de la pression et de la force centrifuge. Conseils de sécurité supplémentaires
• Sur les outils conçus pour recevoir des meules filetées, vérifiez que la longueur du filetage de la meule est adaptée à la longueur du filetage de la broche.
• La pièce doit être fixée. Il est plus sûr de serrer la pièce dans un dispositif de serrage ou un étau que de la tenir à la main.
• Ne pas toucher les disques de coupe et de meulage avant qu'ils n'aient refroidi.
• En cas d'utilisation d'une bride à action rapide, s'assurer que la bride intérieure fixée à la broche est équipée d'un joint torique en caoutchouc et que ce dernier n'est pas endommagé. Veillez également à ce que les surfaces de la bride extérieure et de la bride intérieure soient propres.
• N'utiliser la bride à action rapide qu'avec des disques abrasifs et des disques à découper. N'utiliser que des brides intactes et en bon état de fonctionnement.

ATTENTION : L'appareil est conçu pour fonctionner à l'intérieur.

Malgré l'utilisation d'une conception intrinsèquement sûre, de mesures de sécurité et de mesures de protection supplémentaires, il existe toujours un risque résiduel de blessure pendant le travail.

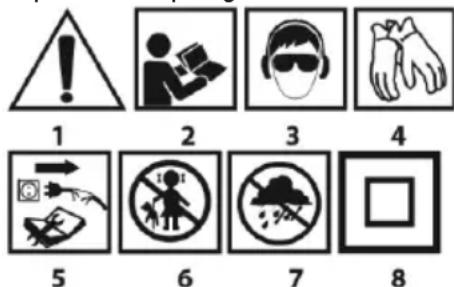

Explication des pictogrammes utilisés.

1. Attention Prendre des précautions particulières

2 Lire le mode d'emploi, respecter les avertissements et les conditions de sécurité qu'il contient !
3. porter des équipements de protection individuelle (lunettes de sécurité, protections auditives)
4. porter des gants de protection
5. débrancher le cordon d'alimentation avant de procéder à l'entretien ou à la réparation.
6. tenir les enfants à l'écart de l'outil

1. protéger de la pluie
2. Protection classe deux

Dispositifs de sécurité supplémentaires

En cas de panne de courant temporaire ou après avoir retiré la fiche de la prise de courant alors que l'interrupteur est en position "marche", l'interrupteur doit être déverrouillé et placé en position "arrêt" avant de redémarrer.

Pour accroître la sécurité de l'utilisateur, l'alimentation électrique du broyeur est coupée lorsque la machine est surchargée ou que le disque est bloqué. Lorsque le disque retrouve sa capacité de rotation, la meule se remet automatiquement en marche.

ATTENTION : Soyez toujours très attentif lorsque vous travaillez avec la meuleuse d'angle afin de ne pas manquer ce moment.

CONSTRUCTION ET APPLICATION

La meuleuse d'angle est un outil électroportatif isolé de classe II. La machine est entraînée par un moteur monophasé à collecteur, dont la vitesse est réduite par un renvoi d'angle. Elle peut être utilisée pour le meulage et le découpage. Ce type d'outil électrique est largement utilisé pour l'élimination de toutes sortes de bavures à la surface des pièces métalliques, le traitement de surface des soudures, le découpage de tuyaux à parois minces et de petites pièces métalliques, etc. Avec les accessoires appropriés, la meuleuse d'angle peut être utilisée non seulement pour couper et meuler, mais aussi pour nettoyer, par exemple, la rouille, les couches de peinture, etc.

Ses domaines d'application comprennent un large éventail de travaux de réparation et de construction, qui ne sont pas uniquement liés aux métaux. La meuleuse d'angle peut également être utilisée pour couper et poncer des matériaux de construction, par exemple des briques, des pavés, des carreaux de céramique, etc.

L'appareil est destiné à une utilisation à sec uniquement, et non au polissage. Ne pas utiliser l'outil électrique à mauvais escient

Mauvais usage.

Ne pas manipuler de matériaux contenant de l'amiante. L'amiante est cancérigène.

Ne pas travailler avec des matériaux dont les poussières sont inflammables ou explosives. Le travail avec l'outil électrique génère des étincelles qui peuvent enflammer les vapeurs émises.

Les meules à tronçonner ne doivent pas être utilisées pour les travaux de meulage. Les meules à tronçonner travaillent avec la face latérale et le meulage avec la face avant d'une telle meule peut endommager la meule et entraîner un risque de blessure pour l'opérateur.

DESCRIPTION DES PAGES GRAPHIQUES

La numérotation ci-dessous fait référence aux composants de l'appareil présentés dans les pages graphiques de ce manuel.

1. bouton de verrouillage de la broche
   2.Interrupteur
2. poignée supplémentaire
   4.Bouclier
3. bride extérieure auto-serrante
   6, Bride intérieure
4. bouton de verrouillage pour éviter un démarrage accidentel
5. Couvercle du balai de carbone
6. verrouillage de la poignée principale
7. levier (protection de la lame)
   * Il peut y avoir des différences entre le dessin et le produit.

ACCESSOIRES

• Bouclier 1 pc.
• Clé spéciale 1 pc.
  • Poignée supplémentaire 1 pc.
• Bride extérieure auto-serrante 1pc.

PRÉPARATION AU TRAVAIL

MONTAGE D'UNE POIGNÉE AUXILIAIRE

La poignée auxiliaire (3) est installée dans l'un des trous de la tête de la ponceuse. Il est recommandé d'utiliser une ponceuse équipée d'une poignée auxiliaire. Si vous tenez la ponceuse à deux mains pendant le travail (en utilisant également la poignée auxiliaire), il y a moins de risque que votre main touche le disque ou la brosse en rotation et soit blessée par le rebond.

POIGNÉE PRINCIPALE RÉGLABLE

Avant de commencer à travailler, il est possible de régler la position de la poignée de la meuleuse principale pour qu'elle soit la plus pratique possible pour le travail à effectuer. La poignée peut être réglée sur 3 positions en la tournant de 90° vers la gauche ou la droite par rapport à la position de base.

• Appuyer sur le bouton de verrouillage de la poignée principale (9)
• Tourner la poignée principale dans la position souhaitée.
• La poignée principale se verrouille automatiquement dans la position sélectionnée.

INSTALLATION ET AJUSTEMENT DU BOUCLIER

Le protège-lame protège l'opérateur des débris, du contact accidentel avec l'outil de travail ou des étincelles. Il doit toujours être monté en veillant particulièrement à ce que sa partie couvrante soit orientée vers l'opérateur.

La conception de la fixation du protège-lame permet de régler sans outil le protège-lame dans la position optimale.

• Desserrer et tirer vers l'arrière le levier (10) de la protection du disque (4).
• Tourner la protection du disque (4) dans la position souhaitée.
  • Verrouiller en abaissant le levier(10).
  Le démontage et le réglage de la protection du disque s'effectuent dans l'ordre inverse de son installation.

Le port de gants de travail est obligatoire lors des opérations de changement d'outils.

Le bouton de verrouillage de la broche (1) ne doit être utilisé que pour verrouiller la broche de la meuleuse lors du montage ou du démontage de l'outil de travail. Il ne doit pas être utilisé comme bouton de frein lorsque le disque tourne. Cela pourrait endommager la meuleuse ou blesser l'utilisateur.

MONTAGE DU DISQUE

Dans le cas de disques de meulage ou de coupe d'une épaisseur inférieure à 3 mm, l'écrou autobloquant de la bride extérieure (5) doit être vissé à plat du côté du disque.

• Appuyer sur le bouton de verrouillage de la broche (1).
• Serrer à la main la bride extérieure auto-serrante (5).
• Desserrer et retirer la bride extérieure autobloquante (5).
• Placer le disque de manière à ce qu'il soit appuyé contre la surface du flasque intérieur (6).
• Visser la bride extérieure autobloquante (5)

Le démontage des disques s'effectue dans l'ordre inverse du montage. Lors du montage, le disque doit être pressé contre la surface du flasque intérieur (6) et placé au centre de sa face inférieure. En cas de blocage de l'écrou autobloquant, utiliser une clé spéciale.

INSTALLATION D'OUTILS DE TRAVAIL AVEC TROU FILETÉ WANY

Appuyer sur le bouton de verrouillage de la broche (1).

• Retirer l'outil précédemment monté - s'il y en a un.
• Retirer les deux brides avant l'installation - bride intérieure (6) et la bride extérieure auto-serrante (5).
• Visser la partie filetée de l'outil de travail sur la broche et serrer légèrement.

Le démontage des outils de travail à alésage fileté s'effectue dans l'ordre inverse de l'assemblage.

MONTAGE DE LA MEULEUSE D'ANGLE DANS LE SUPPORT DE LA MEULEUSE D'ANGLE

Il est possible d'utiliser la meuleuse d'angle sur un trépied dédié aux meuleuses d'angle, à condition qu'il soit monté correctement, conformément aux instructions de montage du fabricant du trépied.

FONCTIONNEMENT / RÉGLAGES

Vérifiez l'état de la meule avant de l'utiliser. N'utilisez pas de meules ébréchées, fissurées ou autrement endommagées. Une meule ou une brosse usée doit être remplacée immédiatement par une neuve avant d'être utilisée. Lorsque vous avez terminé votre travail, éteignez toujours la ponceuse et attendez l'arrêt complet de l'outil de travail. Ce n'est qu'à ce moment-là que la ponceuse peut être rangée. Ne freinez pas la meule en rotation en la pressant contre la pièce à usiner.

• Ne surchargez jamais la meuleuse. Le poids de l'outil électrique exerce une pression suffisante pour faire fonctionner l'outil efficacement. Une surcharge et une pression excessive peuvent entraîner une rupture dangereuse de l'outil électrique.
• Si la ponceuse tombe en cours d'utilisation, il est indispensable d'inspecter et, le cas échéant, de remplacer l'outil de travail s'il est endommagé ou déformé.
• Ne jamais frapper l'outil de travail contre le matériau à travailler.
• Évitez de faire rebondir et de racler le disque, en particulier lorsque vous travaillez sur des coins, des arêtes vives, etc. (cela peut entraîner une perte de contrôle et un effet de rebond). (cela peut entraîner une perte de contrôle de l'outil et un effet de rebond).
• N'utilisez jamais de disques conçus pour couper du bois à partir de scies circulaires. L'utilisation de telles lames de scie entraîne souvent un phénomène de recul de l'outil électrique, une perte de contrôle et peut blesser l'opérateur.

ON/OFF

Tenir la ponceuse à deux mains lors de la mise en route et de l'utilisation. La ponceuse est équipée d'un interrupteur de sécurité qui empêche toute mise en marche accidentelle.

• Pousser le bouton du levier (7) vers l'avant.
• Appuyez sur le bouton marche/arrêt (2).
• Le fait de relâcher la pression sur le bouton de l'interrupteur (2) arrête le broyeur.

Lors du démarrage, le moteur démarre avec un démarrage lent, qui est utilisé pour démarrer le moteur non chargé.

Après avoir mis la meule en marche, attendez qu'elle ait atteint sa vitesse maximale avant de commencer à travailler.

L'interrupteur ne doit pas être actionné lorsque la ponceuse est en marche ou à l'arrêt. L'interrupteur de la ponceuse ne doit être actionné que lorsque l'outil électrique est éloigné de la pièce à travailler.

COUPE

• La coupe avec une meuleuse d'angle ne peut se faire qu'en ligne droite.
• Ne pas couper le matériau en le tenant dans la main.
• Les grandes pièces doivent être soutenues et il faut veiller à ce que les points d'appui soient proches de la ligne de coupe et à l'extrémité du matériau. Le matériau placé de manière stable n'aura pas tendance à bouger pendant la découpe.
• Les petites pièces doivent être serrées, par exemple dans un étau, à l'aide de pinces, etc. Le matériau doit être serré de manière à ce que le point de coupe soit proche de l'élément de serrage. La matière doit être serrée de manière à ce que le point de coupe soit proche de l'élément de serrage.
• Ne laissez pas le disque de coupe vibrer ou se tasser, car cela nuirait à la qualité de la coupe et pourrait entraîner la rupture du disque de coupe.
• Aucune pression latérale ne doit être exercée sur le disque de coupe pendant la coupe.
• Utilisez le disque de coupe approprié en fonction du matériau à couper.

• Lors de la découpe du matériau, il est recommandé d'aligner le sens de l'avance sur le sens de rotation du disque de découpe. La profondeur de coupe dépend du diamètre du disque.

• Seuls les disques dont le diamètre nominal n'est pas supérieur à celui recommandé pour le modèle de meuleuse doivent être utilisés.

• Lors de coupes profondes (profilés, blocs de construction, briques, etc.), les brides de serrage ne doivent pas entrer en contact avec la pièce à usiner.

Les disques de coupe atteignent des températures très élevées pendant leur fonctionnement - ne les touchez pas avec des parties du corps non protégées avant qu'ils n'aient refroidi.

SANDING

Les travaux de meulage peuvent être effectués à l'aide, par exemple, de disques abrasifs, de meules boisseau, de disques à lamelles, de disques avec toison abrasive, de brosses métalliques, de disques flexibles pour papier de verre, etc. Chaque type de disque et de pièce à usiner nécessite une technique de travail adaptée et l'utilisation d'équipements de protection individuelle appropriés.

Les disques conçus pour la coupe ne doivent pas être utilisés pour le ponçage.

Les disques de meulage sont conçus pour enlever de la matière avec le bord du disque.

• Ne pas meuler avec le côté du disque. L'angle de travail optimal pour ce type de disque est de 30°.
• Les travaux de meulage ne doivent être effectués qu'avec des disques de meulage adaptés au matériau.

Lors de l'utilisation de disques à lamelles, de disques à toison abrasive et de disques flexibles pour papier de verre, il faut veiller à ce que l'angle d'attaque soit correct.

• Ne poncez pas toute la surface du disque.
• Ces types de disques sont utilisés pour l'usinage de surfaces planes.

Les brosses métalliques sont principalement destinées au nettoyage des profils et des zones difficiles d'accès. Elles peuvent être utilisées pour éliminer, par exemple, la rouille, les couches de peinture, etc. de la surface du matériau.

Seuls les outils de travail dont la vitesse autorisée est supérieure ou égale à la vitesse maximale de la meuleuse d'angle sans charge doivent être utilisés.

FONCTIONNEMENT ET ENTRETIEN

Débranchez le cordon d'alimentation de la prise de courant avant d'effectuer toute installation, tout réglage, toute réparation ou toute opération.

ENTRETIEN ET STOCKAGE

• Il est recommandé de nettoyer l'appareil immédiatement après chaque utilisation.
• Ne pas utiliser d'eau ou d'autres liquides pour le nettoyage.
• L'appareil doit être nettoyé avec un chiffon sec ou soufflé avec de l'air comprimé à basse pression.
• N'utilisez pas de produits de nettoyage ou de solvants, car ils peuvent endommager les pièces en plastique.
• Nettoyez régulièrement les fentes d'aération du carter du moteur pour éviter que l'appareil ne surchauffe.
• Si le câble d'alimentation est endommagé, il doit être remplacé par un câble de mêmes caractéristiques. Cette opération doit être confiée à un spécialiste qualifié ou faire réparer l'appareil.
• Conservez toujours l'appareil dans un endroit sec et hors de portée des enfants.
  Toute anomalie doit être corrigée par un service agréé du fabricant.

SPÉCIFICATIONS TECHNIQUES

PARAMÈTRE	VALEUR
Tension d'alimentation	230-240 V AC
Fréquence d'alimentation	50 Hz
Puissance nominale	3000 W
Vitesse nominale	6600 min ^-1
Diamètre max. du disque	230 mm
Diamètre interne du disque	22,2 mm
Filetage de la broche	M14
Degré de protection IP	IPX0
Classe de protection	II
Masse	5,55 kg
Année de production	2023
DONNÉES SUR LE BRUIT ET LES VIBRATIONS
Niveau de pression acoustique (broyage)	L_PA = 91 dB(A) K=3dB(A)
Niveau de pression acoustique (coupe)	L_PA = 90 dB(A) K=3dB(A)
Niveau de puissance acoustique (broyage)	L_WA = 99 dB(A) K=3dB(A)
Niveau de puissance acoustique (coupe)	L_WA = 98 dB(A) K=3dB(A)
Valeur d'accélération maximale	a_h = 8 m/s^2 K=1,5 m/s^2

DONNÉES SUR LE BRUIT ET LES VIBRATIONS

Informations sur le bruit et les vibrations

Les niveaux de bruit émis, tels que le niveau de pression acoustique émis LpA et le niveau de puissance acoustique LwA, ainsi que l'incertitude de mesure K, sont indiqués ci-dessous dans les instructions conformément à la norme EN 60745.

Les valeurs de vibration (valeur d'accélération) a _h et l'incertitude de mesure K déterminées conformément à la norme EN60745 sont indiquées ci-dessous.

Le niveau de vibration indiqué dans ce manuel a été mesuré conformément à la procédure de mesure spécifiée par la norme EN60745 et peut être utilisé pour comparer les outils électriques. Il peut également être utilisé pour une évaluation préliminaire de l'exposition aux vibrations.

Le niveau de vibration indiqué est représentatif de l'utilisation de base de l'outil électrique. Si l'outil électrique est utilisé pour d'autres applications ou avec d'autres outils de travail, et s'il n'est pas suffisamment entretenu, le niveau de vibration peut changer. Les raisons susmentionnées peuvent entraîner une exposition accrue aux vibrations tout au long de la période de travail.

Pour estimer avec précision l'exposition aux vibrations, il est nécessaire de prendre en compte les périodes pendant lesquelles l'outil électrique est éteint ou lorsqu'il est allumé mais non utilisé pour le travail. De cette manière, l'exposition totale aux vibrations peut s'avérer beaucoup plus faible.

Des mesures de sécurité supplémentaires doivent être mises en place pour protéger l'utilisateur des effets des vibrations, telles que : l'entretien de l'outil électrique et des outils de travail, la mise en place d'une température appropriée pour les mains, une bonne organisation du travail.

PROTECTION DE L'ENVIRONNEMENT

Les produits à alimentation électrique ne doivent pas être jetés avec les ordures ménagères, mais doivent être déposés dans des installations appropriées pour être éliminés. Contactez votre revendeur ou les autorités locales pour obtenir des informations sur la mise au rebut. Les déchets d'équipements électriques et électroniques contiennent des substances inertes pour l'environnement. Les équipements non recyclés présentent un risque potentiel pour l'environnement et la santé humaine.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, dont le siège social est situé à Varsovie, ul. Pograniczna 2/4 (ci-après : "Grupa Topex") informe que tous les droits d'auteur sur le contenu de ce manuel (ci-après : "Manuel"), y compris, entre autres. Son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa composition, appartiennent exclusivement à Grupa Topex et font l'objet d'une protection juridique en vertu de la loi du 4 février 1994 sur le droit d'auteur et les droits connexes (Journal officiel 2006 n° 90 Poz. 631, telle que modifiée). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du manuel et de ses différents éléments, sans l'accord écrit de Grupa Topex, son strictement interdits et peuvent entraîner des responsabilités civiles et pénales.

Déclaration de conformité CE

Produit : Meuleuse d'angle

Modèle : 04-715

Nom commercial : NEO TOOLS

Numéro de série : 00001 ÷ 99999

Cette déclaration de conformité est délivrée sous la seule responsabilité du fabricant.

Le produit décrit ci-dessus est conforme aux documents suivants :

Directive sur la compatibilité électromagnétique 2014/30/EU

Directive RoHS 2011/65/EU modifiée par la directive 2015/863/EU

Et répond aux exigences des normes :

EN 62841-1:2015+A11:2022 ; EN IEC 62841-2-3:2021+A11:2021

EN IEC 55014-1:2021 ; EN IEC 55014-2:2021 ; EN IEC 61000-3-2:2019+A1:2021 ; EN 61000-3-3:2013+A1:2019+A2:2021 ;

EN IEC 63000:2018

Cette déclaration ne concerne que la machine telle qu'elle est mise sur le marché et n'inclut pas les composants

ajoutés par l'utilisateur final ou effectués par lui ultérieurement.

Nom et adresse de la personne résidant dans l'UE autorisée à préparer le dossier technique :

Signé au nom de :

Grupa Topex Sp. z o.o. Sp.k.

2/4 rue Pograniczna

02-285 Varsovie

Paweł Kowalski

GROUPE TOPEX Responsable de la qualité

Varsovie, 2023-12-19
