56650 - Broyeur NEO tools - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support pour meuleuse d'angle transformable en scie à couper
Marque	NEO tools
Modèle	56650
Usage principal	Coupe abrasive de matériaux (pas de meulage ni polissage)
Compatibilité meuleuse	Meuleuses d'angle avec filetage M6, M8 ou M10, puissance max 900 W, disque max Ø 115-125 mm
Poids approximatif	5 kg
Dimensions (L x l x h)	Environ 50 x 30 x 40 cm (pliée)
Fixation à l'établi	Oui (trépied à visser)
Étanchéité	Non (utilisation en intérieur sec)
Éléments de sécurité	Protège-étincelles auxiliaire, pince anti-étincelles, poignée de maintien
Réglages	Angle de coupe (par mandrin), position verticale de la meuleuse
Inclus dans la livraison	Trépied, pinces, vis de montage, douilles de centrage en polymère, protège-étincelles, poignée, clé
Matériau principal	Acier et polymère
Entretien	Nettoyage avec chiffon sec, vérification périodique du serrage des vis
Réparabilité	Réparations par un spécialiste ou atelier agréé
Conditions de stockage	À l'abri des températures extrêmes, humidité, gaz inflammables, solvants
Certifications	Respect des règles de sécurité en vigueur

FOIRE AUX QUESTIONS - 56650 NEO tools

Quel type de meuleuse d'angle puis-je utiliser avec le support NEO tools 56650 ?

Le support accepte les meuleuses d'angle avec un filetage secondaire M6, M8 ou M10, une puissance maximale de 900 watts et un diamètre de disque de 115 ou 125 mm. Vérifiez que la meuleuse se monte correctement dans le support.

Comment assembler le support ?

Assemblez le trépied selon le schéma fourni, en serrant toutes les vis. Fixez le trépied à l'établi. Montez la meuleuse sur les supports en utilisant les vis (7, 8) et les douilles de centrage. Positionnez la meuleuse perpendiculairement à la table avec les vis de réglage (2, 4).

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de sécurité, un masque anti-poussière, des gants et une protection auditive. Utilisez le protège-disque d'origine de la meuleuse ainsi que le protège-étincelles fourni. Ne dépassez pas une pression minimale lors de la coupe pour éviter de casser le disque.

Puis-je utiliser le support pour le meulage ou le polissage ?

Non. Le support est conçu exclusivement pour la coupe abrasive. Son utilisation pour le meulage ou le polissage est interdite.

Comment fixer la pièce à travailler ?

Placez la pièce sur la base du trépied, réglez le mandrin (10) à l'angle souhaité, puis serrez la pièce à l'aide de la vis de serrage (13). Veillez à ce que la pièce ne bouge pas pendant la coupe.

Quelle pression appliquer lors de la coupe ?

Appliquez une pression minimale suffisante pour couper le matériau. Une pression trop forte risque de casser le disque de coupe ou d'endommager la meuleuse.

Le support est-il compatible avec toutes les meuleuses d'angle ?

Non. Les meuleuses d'une puissance supérieure à 900 watts ou dont le diamètre de disque maximal n'est pas de 115 ou 125 mm ne sont pas compatibles. Vérifiez les dimensions et le filetage.

Comment entretenir le support ?

Nettoyez-le avec un chiffon sec et non pelucheux. N'utilisez pas de produits agressifs ou de solvants. Vérifiez régulièrement le serrage des vis et resserrez-les si nécessaire.

Que faire si la meuleuse est endommagée pendant l'utilisation ?

Cessez immédiatement d'utiliser le produit. Confiez les réparations à un spécialiste qualifié ou un atelier agréé. N'essayez pas de réparer vous-même le support ou la meuleuse.

Où puis-je trouver des pièces de rechange ?

Contactez votre revendeur ou le service après-vente de NEO tools. Les pièces d'origine sont recommandées. Les douilles de centrage et vis de montage sont incluses dans le kit.

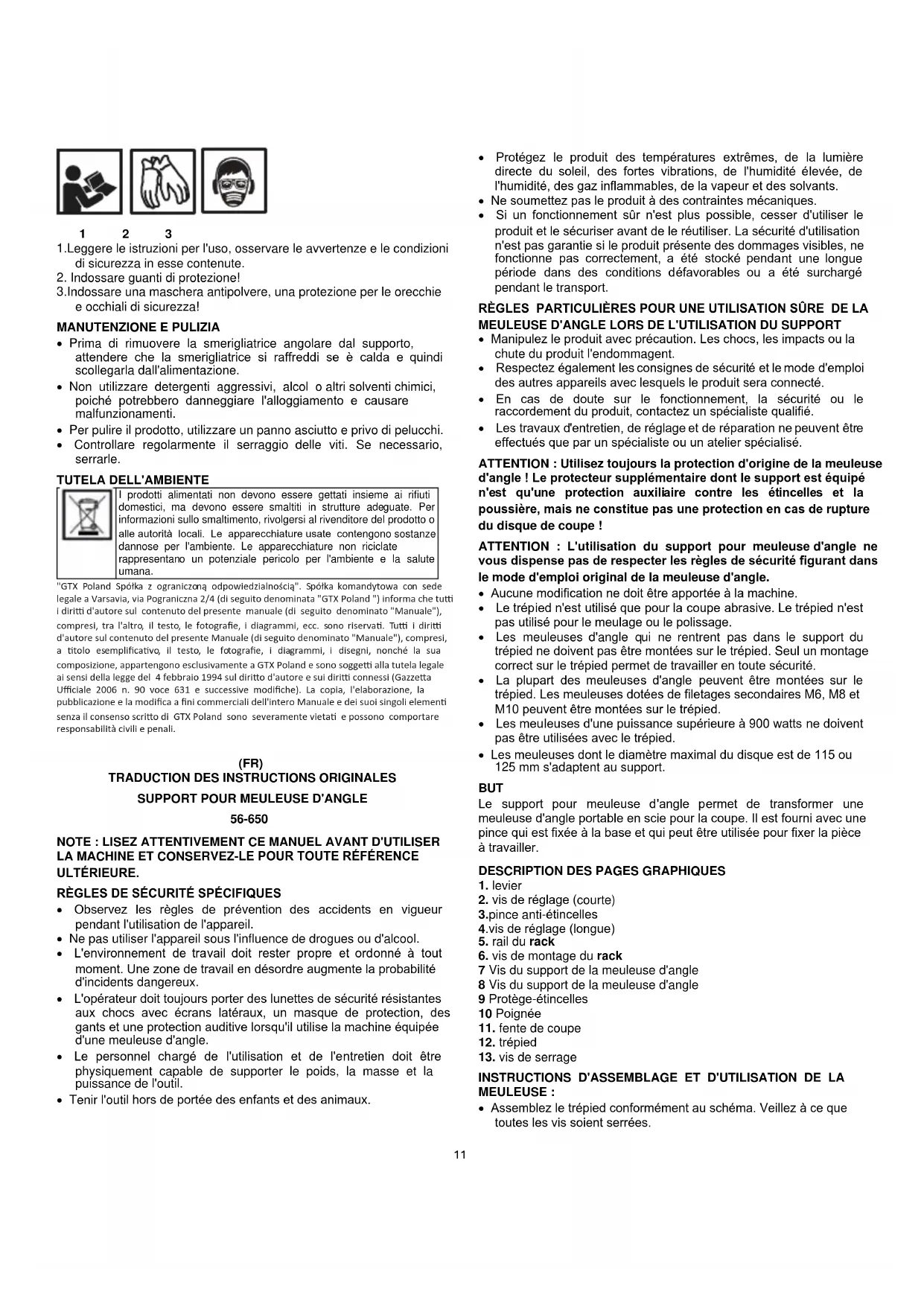

MODE D'EMPLOI 56650 NEO tools

• Observe les régles de prévention des accidents en vigueur pendant l'utilisation de l'appareil.
• Ne pas utiliser l'appareil sous l'influence de drogues ou d'alcohol.
• L'environnement de travail doit rester propre et ordonné à tout moment. Une zone de travail en désordre augmente la probabilité d'accidents dangereux.
• L'opérateur doit toujours porter des lunettes de sécurité résistantes aux chocs avec écrons latéraux, un masque de protection, des gants et une protection auditive lorsqu'il utilise la machine équipée d'une meuleuse d'angle.
• Le personnel charge de l'utilisation et de l'entretien doit être physiquement capable de supporter le poids, la masse et la puissance de l'outil.

• Tenir l'otutil hors de portée des enfants et des animaux.

• Protégez le produit des températures extrêmes, de la lumière directe du soleil, des fortes vibrations, de l'humidité élevée, de l'humidité, des gaz inflammables, de la vapeur et des solvants.

• Ne soumettez pas le produit à des contraintes mécaniques.
• Si un fonctionnement sur n'est plus possible, cesser d'utiliser le produit et le sécuriser avant de le réutiliser. La sécurité d'utilisation n'est pas garantie si le produit présente des dommages visibles, ne fonctionne pas correctement, a été stocké pendant une longue période dans des conditions défavorables ou a été surchargependant le transport.

RÉGLESPARTICULIERESPOURUNE UTILISATION SUREDE LAMEULEUSE D'ANGLE LORS DE L'UTILISATION DU SUPPORT

• Manipulez le produit avec précaution. Les chocs, les impacts ou la chute du produit l'endommagent.
• Respectez également les consignes de sécurité et le mode d'emploi des autres appareils avec lesquels le produit sera connecté.
• En cas de doute sur le fonctionnement, la sécurité ou le raccordement du produit, contactez un spécialiste qualifié.
• Les travaux d'entretien, de réglage et de réparation ne peuvent être effectuels que par un spécialiste ou un atelier spécialisé.

ATTENTION : Utilisez toujours la protection d'origine de la meuleuse d'angle ! Le protecteur supplémentaire dont le support est équipé n'est qu'une protection auxiliaire contre les étincelles et la poussière, mais ne constitue pas une protection en cas de rupture du disque de coupe !

ATTENTION : L'utilisation du support pour meuleuse d'angle ne vous dispense pas de respecter les règles de sécurité figurant dans le mode d'emploi original de la meuleuse d'angle.

• Aucune modification ne doit être apportée à la machine.
• Le trépied n'est utilisé que pour la coupe abrasive. Le trépied n'est pas utilisé pour le meulage ou le polissage.
• Les meuleuses d'angle qui ne rentrent pas dans le support du trépied ne doivent pas être montées sur le trépied. Seul un montage correct sur le trépied permet de travailler en toute sécurité.
• La plupart des meuleuses d'angle peuvent être montées sur le trépied. Les meuleuses dotées de filetages secondaires M6, M8 et M10 peuvent être montées sur le trépied.
• Les meuleuses d'une puissance supérieure à 900 watts ne doivent pas été utilisées avec le trépied.
• Les meuleuses dont le diamètre maximal du disque est de 115 ou 125mm s'adaptent au support.

BUT

Le support pour meuleuse d'angle permet de transformer une meuleuse d'angle portable en scie pour la coupe. Il est fourni avec une pince qui est fixée à la base et qui peut être utilisée pour fixer la piece à travailler.

DESCRIPTION DES PAGES GRAPHIQUES

1. levier
2. vis de réglage (courte)
   3.pince anti-etincelles
   4.vis de réglage (longue)
3. rail du rack
4. vis de montage du rack
   7 Vis du support de la meuleuse d'angle
   8 Vis du support de la meuleuse d'angle
   9 Protège-étincelles
   10 Poignée
5. fente de coupe
6. trépied
7. vis de serrage

INSTRUCTIONS D'ASSEMBLAGE ET D'UTILISATION DE LA MEULEUSE:

• Assembliez le trépied conformément au schéma. Veillez à ce que toutes les vis soient serrées.

Fixez le trnPied a l'tabli. Assurez-vous que le poste de travail est stable.
- Desserrez les fixations de la meuleuse à l'aide des vis (7, 8) de manière à ce que les fixations se déplacent librement le long du bras du trépied.
- Montez la meuleuse sur le trépied en la vissant aux supports de la meuleuse. Utilisez les deux filetages des supports auxiliaires de la meuleuse, enChoosingant la taille correcte des vis et les douilles de centrage en polymère incluses dans le kit.
- Serrez les fixations à l'aide des vis (7, 8).
- Positionnez la meuleuse de manière à ce que le disque soit perpendiculaire à la table du trépied en serrant les vis de réglage (2, 4).
Assurez-vous que la meuleuse est correctement assemblée -verifiez que le protège-disque d'origine est monté sur la meuleuse, que toutes les connexions sont sures et que le disque de coupe est perpendiculara à la table du trépied.
- Positionnez le protège-disque supplémentaire (9) de manière à ce qu'il recouvre le protège-disque d'origine par le haut. Veillez à ce que le disque à découvert ne touche pas la protection (9).
Fixer solidement la piece a travailler sur la base du trépied. Régler le mandrin (10) à l'angle souhaité. Serrez la piece à l'aide de la vis de serrage (13). Veillez à ce que la piece ne rouge pas pendant la découpe.
- Ce n'est qu'une fois la pierce préparée que la meuleuse d'angle peut être mise en marche et, à l'aide du levier (1), abaissée pour couper la pierce.

ATTENTION: N'appuyez pas trop fort la meuleuse d'angle sur la pièce! Une pression minimale suffit pour couper le matériel. Une pression trop forts risque de casser le disque de coupe et/ou d'endommager la meuleuse d'angle.

EXPLICATION DES PICTOGRAMMES UTILISÉS

1 2 3

1.lire le mode d'emploi, respecter les averissements et les conditions de sécurité qu'il contient.
2 Portez des gants de protection!
3. porter un masque anti-poussière, des protections auditives et des lunettes de protection!

ENTRETIEN ET NETTOYAGE

• Avant de-retirer la meuleuse d'angle de son support,attendez qu'elle refroidisse si elle est chaude,puis débranchez-la.
• N'utilise pas de produits de nettoyage agressifs, d'alcool ou d'autres solvants chimiques, car ils risquent d'endommager le boitier et de provoquer des dysfonctionnements.
• Utilisez un chiffon sec et non pelucheux pour nettoyer le produit.
• Vérifiez régulierement que les vis sont bien serrées. Resserrez-les si nécessaire.

PROTECTION DE L'ENVIRONNEMENT

Les produits alimentés ne doivent pas être jetés avec les ordre ménagères, mais doivent être éliminés dans des installations appropriées. Contactez votre revendeur ou les autorités locales pour obtenir des informations sur la mise au rebut. Les équipements usages contiennent des substances non respectuees de l'environnement. Les équipements qui ne sont pas recyclés représentent un danger potentiel pour l'environnement et la santé humaine.

"GTX Poland Spóka z ograniczona odpwiedzialnosci" Spóka komandytowa avec son siège social à Varsovie, 2/4 Pograniczna Street (cl-apres dénomme "GTX Poland") Informe que tous les droits d'auteur sur le contenu de ce manuel (cl-apres dénomme "Manuel"), y compris, entre autres, le texte, les photographies, les diagrammes, etc. sont réservés. Tous les droits d'auteur relatifs au contenu de ce manuel (cl-apres dénomme "manuel"), y compris, mais sans s'y limiter, son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa

composition, apparlientement exclusivement a GTX Poland et font l'objet d'une protection juridique en vertu de la loi du 4 février 1994 sur les droits d'auteur et les droits connexes (c'est-à-dire le Journal des lois 2006 n° 90, article 631, tel qu'amende). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du manuel ainsi que de ses éléments individuels sans le consentement écrit de GTX Poland sont strictement interdits et peuvent entraîner des responsabilités civiles et pénales.
