BEDIENUNGSANLEITUNG 04-715 NEO tools

ÜBERSETZUNG (BENUTZERHANDBUCH)

WINKELSCHLEIFER 04-715

HINWEIS: LESEN SIE DIESES HANDBUCH VOR DER VERWENDUNG DES ELEKTROWERKZEUGS SORGFÄLTIG DURCH UND BEWAHREN SIE ES ZUM SPÄTEREN NACHSCHLAGEN AUF.

BESONDERE SICHERHEITSBESTIMMUNGEN

Sicherheitstipps zum Schleifen, Schleifen mit Schleifpapier, Arbeiten mit Drahtbürsten und Trennen mit einer Schleifscheibe.

- Dieses Elektrowerkzeug kann als normaler Schleifer, als Schleifpapierschleifer, als Drahtbürstenschleifer und als Trennschleifer verwendet werden. Befolgen Sie alle Sicherheitshinweise, Anweisungen, Beschreibungen und Daten, die mit dem Elektrowerkzeug geliefert werden. Bei Nichtbeachtung besteht die Gefahr eines elektrischen Schlags, eines Brands und/oder schwerer Verletzungen.

- Dieses Elektrowerkzeug darf nicht zum Polieren verwendet werden. Die Verwendung des Elektrowerkzeugs für eine andere als die vorgesehene Arbeitstätigkeit kann zu Gefahren und Verletzungen führen.

- Verwenden Sie kein Zubehör, das nicht speziell für das Werkzeug entwickelt und vom Hersteller empfohlen wurde. Die Tatsache, dass ein Zubehörteil an einem Elektrowerkzeug angebracht werden kann, ist keine Garantie für eine sichere Verwendung.

- Die zulässige Drehzahl des verwendeten Arbeitswerkzeugs darf nicht unter der auf dem Elektrowerkzeug angegebenen Höchstdrehzahl liegen. Ein Arbeitswerkzeug, das sich schneller als die zulässige Drehzahl dreht, kann brechen und Teile des Werkzeugs können absplittern.

- Der Außendurchmesser und die Dicke des Arbeitswerkzeugs müssen mit den Abmessungen des Elektrowerkzeugs übereinstimmen. Arbeitsgeräte mit falschen Abmessungen können nicht ausreichend abgeschirmt oder geprüft werden.

- Arbeitsgeräte mit einem Gewindeeinsatz müssen genau auf das Gewinde der Spindel passen. Bei angeflanschten Werkzeugen muss der Durchmesser der Bohrung des Werkzeugs mit dem Durchmesser des Flansches übereinstimmen. Arbeitsgeräte, die nicht genau auf das Elektrowerkzeug passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle über das Elektrowerkzeug führen.

- Unter keinen Umständen dürfen beschädigte Arbeitsgeräte verwendet werden. Überprüfen Sie die Werkzeuge vor jedem Gebrauch, z. B. Schleifscheiben auf Absplitterungen und Risse, Schleifkissen auf Risse, Abnutzung oder starken Verschleiß, Drahtbürsten auf lose oder gebrochene Drähte. Ist ein Elektrowerkzeug oder Arbeitsgerät heruntergefallen, überprüfen Sie es auf Beschädigungen oder verwenden Sie ein anderes unbeschädigtes Werkzeug. Wenn das Werkzeug überprüft und repariert wurde, sollte das Elektrowerkzeug eine Minute lang mit der höchsten Drehzahl betrieben werden, wobei darauf zu achten ist, dass sich der Bediener und umstehende Personen nicht im Bereich des rotierenden Werkzeugs befinden. Beschädigte Werkzeuge brechen in der Regel während dieser Testzeit.

- Persönliche Schutzausrüstung muss getragen werden. Tragen Sie je nach Art der Arbeit eine Schutzmaske, die das ganze Gesicht bedeckt, einen Augenschutz oder eine Schutzbrille. Verwenden Sie gegebenenfalls eine Staubmaske, einen Gehörschutz, Schutzhandschuhe oder eine spezielle Schürze, um sich vor kleinen Partikeln des abgeschliffenen und bearbeiteten Materials zu schützen. Schützen Sie Ihre Augen vor Fremdkörpern in der Luft, die bei der Arbeit entstehen. Eine Staubmaske und ein

Atemschutz müssen den bei der Arbeit entstehenden Staub herausfiltern. Lärmbelastung über einen längeren Zeitraum kann zu Gehörverlust führen.

• Achten Sie darauf, dass sich Unbeteiligte in einem sicheren Abstand zum Griffbereich des Elektrowerkzeugs aufhalten. Alle Personen, die sich in der Nähe eines arbeitenden Elektrowerkzeugs aufhalten, müssen eine persönliche Schutzausrüstung tragen. Splitter von Werkstücken oder zerbrochenen Werkzeugen können auch außerhalb des unmittelbaren Greifbereichs splittern und Verletzungen verursachen.
• Halten Sie das Gerät bei Arbeiten, bei denen es mit verdeckten elektrischen Leitungen oder dem eigenen Netzkabel in Berührung kommen kann, nur an den isolierten Flächen des Griffs. Der Kontakt mit dem Netzkabel kann dazu führen, dass Spannung auf Metallteile des Elektrowerkzeugs übertragen wird, was zu einem elektrischen Schlag führen kann.
• Halten Sie das Netzkabel von rotierenden Arbeitsgeräten fern. Wenn Sie die Kontrolle über das Gerät verlieren, könnte das Netzkabel durchtrennt oder eingezogen werden und Ihre Hand oder die ganze Hand könnte von einem rotierenden Arbeitsgerät erfasst werden.
• Legen Sie das Elektrowerkzeug niemals ab, bevor das Arbeitswerkzeug vollständig zum Stillstand gekommen ist. Ein rotierendes Werkzeug kann mit der Oberfläche, auf der es abgesetzt wird, in Berührung kommen, so dass Sie die Kontrolle über das Elektrowerkzeug verlieren könnten.
• Tragen Sie ein Elektrowerkzeug nicht, während es sich bewegt. Ein versehentlicher Kontakt der Kleidung mit dem rotierenden Elektrowerkzeug kann dazu führen, dass sie eingezogen wird und das Elektrowerkzeug sich in den Körper des Bedieners bohrt.
• Reinigen Sie die Lüftungsschlitze des Elektrowerkzeugs regelmäßig. Das Motorgebläse zieht Staub in das Gehäuse, und eine große Ansammlung von Metallstaub kann zu einer elektrischen Gefährdung führen.
• Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese entzünden.
• Verwenden Sie keine Werkzeuge, die flüssige Kühlmittel benötigen. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Ablehnung und entsprechende Sicherheitstipps

Rückschlag ist die plötzliche Reaktion eines Elektrowerkzeugs auf die Blockierung oder Behinderung eines rotierenden Werkzeugs wie einer Schleifscheibe, eines Schleifpads, einer Drahtbürste usw. Das Hängenbleiben oder Blockieren führt zu einem plötzlichen Stillstand des rotierenden Arbeitswerkzeugs. Ein unkontrolliertes Elektrowerkzeug wird also in die der Drehrichtung des Arbeitswerkzeugs entgegengesetzte Richtung geschleudert.

Wenn z. B. die Schleifscheibe klemmt oder sich im Werkstück verhakt, wird die Stromzufuhr zum Elektrowerkzeug abgeschaltet. Sobald sich die Scheibe wieder drehen kann, beginnt die Schleifmaschine automatisch zu arbeiten. Die Bewegung der Schleifscheibe (auf den Bediener zu oder von ihm weg) ist dann abhängig von der Bewegungsrichtung der Scheibe an der Blockierstelle. Darüber hinaus können Schleifscheiben auch brechen. Rückschlag ist die Folge einer unsachgemäßen oder falschen Verwendung des Elektrowerkzeugs. Er kann vermieden werden, indem die unten beschriebenen Vorsichtsmaßnahmen getroffen werden.

• Das Elektrowerkzeug sollte fest gehalten werden, wobei der Körper und die Hände in einer Position sein sollten, die den Rückstoß dämpft. Wenn ein Zusatzhandgriff zur Standardausrüstung gehört, sollte er immer verwendet werden, um die Rückstoßkräfte oder das Rückstoßmoment beim Anlassen so gut wie möglich kontrollieren zu können. Der Bediener kann die Ruck- und Rückstoßerscheinungen durch geeignete Vorkehrungen kontrollieren.
• Halten Sie niemals die Hände in die Nähe rotierender Arbeitswerkzeuge. Das Arbeitswerkzeug kann die Hand durch den Rückstoß verletzen.
• Halten Sie sich von dem Bereich fern, in dem sich das Elektrowerkzeug während des Rückstoßes bewegen wird. Durch den Rückstoß bewegt sich das Elektrowerkzeug in die

entgegengesetzte Richtung zur Bewegung der Schleifscheibe an der Blockierstelle.

• Seien Sie besonders vorsichtig bei der Bearbeitung von Ecken, scharfen Kanten usw. Verhindern Sie, dass Arbeitswerkzeuge abgelenkt oder eingeklemmt werden. Ein rotierendes Arbeitswerkzeug ist bei der Bearbeitung von Winkeln, scharfen Kanten oder wenn es zurückgeschlagen wird, anfälliger für ein Verklemmen. Dies kann zu einem Kontrollverlust oder Rückschlag führen.
• Verwenden Sie keine hölzernen oder gezahnten Scheiben. Arbeitsgeräte dieser Art verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise für das Schleifen und Trennen mit einer Schleifscheibe

• Verwenden Sie nur eine für das Elektrowerkzeug ausgelegte Schleifscheibe und einen für die Scheibe ausgelegten Schutz. Schleifscheiben, die nicht für das jeweilige Elektrowerkzeug ausgelegt sind, können nicht ausreichend abgeschirmt werden und sind nicht ausreichend sicher.
• Gebogene Schleifteller müssen so montiert werden, dass kein Teil des Tellers über den Rand der Schutzabdeckung herausragt. Ein unsachgemäß montierter Schleifteller, der über den Rand der Schutzabdeckung hinausragt, kann nicht ausreichend geschützt werden.
• Die Schutzvorrichtung muss fest mit dem Elektrowerkzeug verbunden sein, um ein Höchstmaß an Sicherheit zu gewährleisten, und so angebracht sein, dass der dem Bediener zugewandte, freiliegende Teil der Schleifscheibe so klein wie möglich ist. Die Schutzvorrichtung schützt den Bediener vor Splittern, versehentlichem Kontakt mit der Schleifscheibe sowie vor Funken, die die Kleidung entzünden könnten.
• Die Schleifscheibe darf nur für die dafür vorgesehenen Arbeiten verwendet werden. Schleifen Sie z. B. niemals mit der Seitenfläche einer Trennscheibe. Trennschleifscheiben sind so konstruiert, dass sie das Material mit der Kante der Scheibe abtragen. Die Einwirkung von Seitenkräften auf diese Schleifscheiben kann zu deren Bruch führen.
• Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die gewählte Schleifscheibe. Richtige Flansche stützen die Schleifscheibe und verringern so die Bruchgefahr der Scheibe. Flansche für Trennscheiben können sich von denen für andere Schleifscheiben unterscheiden.
• Verwenden Sie keine gebrauchten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen ausgelegt, die für kleinere Elektrowerkzeuge charakteristisch sind, und können daher brechen.

Zusätzliche spezifische Sicherheitshinweise für Schleifscheibenschneiden

• Vermeiden Sie ein Verklemmen der Trennscheibe oder zu starken Druck. Machen Sie keine zu tiefen Schnitte. Eine Überlastung der Mähscheibe erhöht ihre Belastung und ihre Neigung zum Verklemmen oder Blockieren und damit die Möglichkeit des Verwerfens oder Bruchs.
• Vermeiden Sie den Bereich vor und hinter der rotierenden Trennschelbe. Wenn Sie die Trennscheibe im Werkstück von sich weg bewegen, kann das Elektrowerkzeug bei einem Rückschlag mit der rotierenden Scheibe direkt auf Sie zu fliegen.
• Platten oder große Gegenstände sollten vor der Bearbeitung abgestützt werden, um das Risiko eines Rückschlags durch eine verklemmte Scheibe zu verringern. Große Werkstücke können sich unter ihrem eigenen Gewicht verbiegen. Das Werkstück sollte auf beiden Seiten abgestützt werden, sowohl in der Nähe der Schnittlinie als auch an der Kante.
• Seien Sie besonders vorsichtig, wenn Sie Löcher in Wände schneiden oder in anderen unsichtbaren Bereichen arbeiten. Die in das Material eintauchende Trennscheibe kann einen Rückstoß verursachen, wenn sie auf Gas- oder Wasserrohre, Stromkabel oder andere Gegenstände trifft.

Besondere Sicherheitshinweise für das Schleifen mit Schleifpapier

Verwenden Sie keine übergroßen Schleifpapierblätter. Beachten Sie bei der Auswahl der Schleifpapiergröße die Empfehlungen des

Herstellers. Schleifpapier, das über die Schleifplatte hinausragt, kann Verletzungen verursachen und dazu führen, dass das Papier verstopft oder zerrissen wird, oder zu einem Rückschlag führen.

Besondere Sicherheitshinweise für die Arbeit mit Drahtbürsten

• Es ist zu beachten, dass auch bei normalem Gebrauch Drahtstücke durch die Bürste verloren gehen. Überlasten Sie die Drähte nicht, indem Sie zu viel Druck ausüben. In der Luft befindliche Drahtstücke können leicht durch dünne Kleidung und/oder Haut dringen.
• Wenn eine Schutzvorrichtung empfohlen wird, muss verhindert werden, dass die Bürste mit der Schutzvorrichtung in Berührung kommt. Der Durchmesser von Teller- und Topfbürsten kann durch Druck und Zentrifugalkräfte vergrößert werden. Zusätzliche Sicherheitstipps
• Bei Werkzeugen, die für die Aufnahme von Gewindeschleifscheiben ausgelegt sind, ist darauf zu achten, dass die Länge des Schleifscheibengewindes mit der Länge des Spindelgewindes übereinstimmt.
• Das Werkstück muss gesichert werden. Das Einspannen des Werkstücks in eine Spannvorrichtung oder einen Schraubstock ist sicherer, als es in der Hand zu halten.
• Berühren Sie die Trenn- und Schruppscheiben nicht, bevor sie abgekühlt sind.
• Bei Verwendung eines Schnellspannflansches ist darauf zu achten, dass der Innenflansch an der Spindel mit einem O-Ring aus Gummi versehen ist und dieser nicht beschädigt ist. Achten Sie auch darauf, dass die Oberflächen des äußeren und inneren Flansches sauber sind.
• Verwenden Sie den Schnellspannflansch nur mit Schleif- und Trennscheiben. Verwenden Sie nur unbeschädigte und einwandfrei funktionierende Flansche.

ACHTUNG: Das Gerät ist für den Betrieb in Innenräumen konzipiert.

Trotz einer inhärent sicheren Konstruktion, der Anwendung von Sicherheitsmaßnahmen und zusätzlichen Schutzmaßnahmen besteht bei der Arbeit immer ein Restrisiko für Verletzungen.

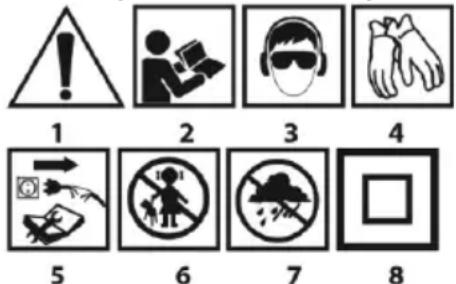

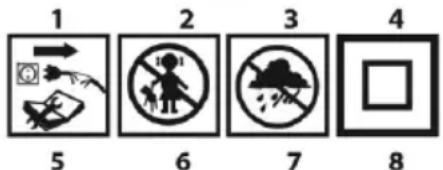

Erläuterung der verwendeten Piktogramme.

1. Achtung Besondere Vorsichtsmaßnahmen treffen

Lesen Sie die Betriebsanleitung, beachten Sie die darin enthaltenen Warn- und Sicherheitshinweise!

1. persönliche Schutzausrüstung tragen (Schutzbrille, Gehörschutz)
2. tragen Sie Schutzhandschuhe

Ziehen Sie das Netzkabel ab, bevor Sie das Gerät warten oder reparieren.

1. halten Sie Kinder von dem Werkzeug fern

2. vor Regen schützen

3. Schutzklasse zwei

Zusätzliche Sicherheitsmerkmale

Bei einem vorübergehenden Stromausfall oder nach dem Ziehen des Steckers aus der Steckdose, wenn der Schalter auf "on" steht, muss der Schalter vor der Wiederinbetriebnahme entriegelt und in die Stellung "off" gebracht werden.

Um die Sicherheit des Benutzers zu erhöhen, wird die Stromzufuhr zur Schleifmaschine unterbrochen, wenn die Maschine überlastet ist oder die Scheibe blockiert. Sobald sich die Scheibe wieder drehen kann, wird die Schleifmaschine automatisch wieder in Betrieb genommen.

ACHTUNG: Seien Sie bei der Arbeit mit dem Winkelschleifer immer sehr aufmerksam, um diesen Moment nicht zu verpassen.

KONSTRUKTION UND ANWENDUNG

Der Winkelschleifer ist ein isoliertes handgehaltenes Elektrowerkzeug der Klasse II. Die Maschine wird von einem einphasigen Kommutatormotor angetrieben, dessen Drehzahl über ein Winkelgetriebe reduziert wird. Er kann sowohl zum Schleifen als auch zum Trennen verwendet werden. Diese Art von Elektrowerkzeug wird häufig zum Entfernen aller Arten von Graten auf der Oberfläche von Metallteilen, zur Oberflächenbehandlung von Schweißnähten, zum Schneiden von dünnwandigen Rohren und kleinen Metallteilen usw. verwendet. Mit dem entsprechenden Zubehör kann der Winkelschleifer nicht nur zum Trennen und Schleifen, sondern auch zum Reinigen von z. B. Rost, Farbschichten usw. verwendet werden.

Seine Einsatzgebiete umfassen ein breites Spektrum von Reparatur- und Bauarbeiten, die nicht nur mit Metallen zu tun haben. Der Winkelschleifer kann auch zum Schneiden und Schleifen von Baumaterialien verwendet werden, z. B. Ziegel, Pflastersteine, Keramikfliesen usw.

Das Gerät ist nur für den Trockengebrauch bestimmt, nicht zum Polieren. Verwenden Sie das Elektrowerkzeug nicht falsch

Mißbrauch.

• Hantieren Sie nicht mit asbesthaltigen Materialien. Asbest ist krebserregend.
• Arbeiten Sie nicht mit Materialien, deren Stäube brennbar oder explosiv sind. Bei der Arbeit mit dem Elektrowerkzeug werden Funken erzeugt, die die entstehenden Dämpfe entzünden können.
• Trennschleifscheiben dürfen nicht für Schleifarbeiten verwendet werden. Trennscheiben arbeiten mit der Seitenfläche und das Schleifen mit der Vorderseite einer solchen Scheibe kann zu einer Beschädigung der Scheibe führen, was eine Verletzungsgefahr für den Bediener darstellt.

BESCHREIBUNG DER GRAFISCHEN SEITEN

Die nachstehende Nummerierung bezieht sich auf die Komponenten des Geräts, die auf den grafischen Seiten dieses Handbuchs dargestellt sind.

1. die Taste für die Spindelsperre

2.Schalter

1. zusätzlicher Griff

4.Schild

1. selbstklemmender Außenflansch

6,Innerer Flansch

1. die Verriegelungstaste zur Verhinderung einer versehentlichen Inbetriebnahme

2. kohlebürstenabdeckung

3. das Schloss des Hauptgriffs

4. Hebel (Klingenschutz)

* Es kann zu Abweichungen zwischen der Zeichnung und dem Produkt kommen.

ZUBEHÖR

• Schutzschild 1 Stk.
- Spezialschlüssel 1 Stk.
• Zusätzlicher Griff 1 Stk.
- Selbstklemmender Außenflansch 1Stk.

VORBEREITUNG AUF DIE ARBEIT

MONTAGE EINES ZUSATZGRIFFS

Der Zusatzhandgriff (3) wird in eine der Bohrungen am Schleiferkopf eingesetzt. Es wird empfohlen, einen Schleifer mit einem Zusatzhandgriff zu verwenden. Wenn Sie den Schleifer während der Arbeit mit beiden Händen halten (auch mit dem Zusatzhandgriff), ist die Gefahr geringer, dass Ihre Hand die rotierende Scheibe oder Bürste berührt und durch Rückschlag verletzt wird.

VERSTELLBARER HAUPTGRIFF

Vor Beginn der Arbeit kann die Position des Griffs der Hauptschleifmaschine so eingestellt werden, dass sie für die auszuführende Arbeit am besten geeignet ist. Der Griff kann in 3 Positionen eingestellt werden, indem er um 90° nach links oder rechts im Verhältnis zur Grundposition gedreht wird.

• Drücken Sie die Verriegelungstaste des Hauptgriffs (9)
• Drehen Sie den Hauptgriff in die gewünschte Position.
• Der Hauptgriff rastet automatisch in der gewählten Position ein.

MONTAGE UND EINSTELLUNG DES SCHILDES

Der Blattschutz schützt den Bediener vor Schmutz, versehentlichem Kontakt mit dem Arbeitsgerät oder Funken. Er sollte immer so angebracht werden, dass sein abdeckender Teil dem Bediener zugewandt ist.

Die Konstruktion der Messerschutzbefestigung ermöglicht eine werkzeuglose Einstellung des Schutzes auf die optimale Position.

• Lösen Sie den Hebel (10) am Scheibenschutz (4) und ziehen Sie ihn zurück.
• Drehen Sie den Scheibenschutz (4) in die gewünschte Position.
  • Durch Absenken des Hebels(10) verriegeln.
  Der Ausbau und die Einstellung des Scheibenschutzes erfolgen in umgekehrter Reihenfolge wie der Einbau.

WERKZEUGWECHSEL

Beim Werkzeugwechsel müssen Arbeitshandschuhe getragen werden.

Der Spindelarretierknopf (1) darf nur zum Arretieren der Spindel der Schleifmaschine beim Auf- oder Abbau des Arbeitswerkzeugs verwendet werden. Sie darf nicht als Bremstaste verwendet werden, während sich die Scheibe dreht. Andernfalls kann die Schleifmaschine beschädigt werden oder der Benutzer kann sich verletzen.

SCHEIBENBEFESTIGUNG

Bei Schleif- oder Trennscheiben mit einer Dicke von weniger als 3 mm muss die selbstsichernde Mutter des Außenflansches (5) auf der Scheibenseite flach aufgeschraubt werden.

• Drücken Sie die Spindelarretierungstaste (1).
• Ziehen Sie den selbstspannenden Außenflansch (5) von Hand an.
• Lösen und entfernen Sie den selbstsichernden Außenflansch (5).
• Legen Sie die Scheibe so an, dass sie gegen die Oberfläche des inneren Flansches (6) gedrückt wird.

- Selbstsichernder Außenflansch anschrauben (5)

Die Demontage der Scheiben erfolgt in umgekehrter Reihenfolge wie die Montage. Bei der Montage muss die Scheibe gegen die Oberfläche des inneren Flansches (6) gedrückt werden und mittig auf ihrer Unterseite sitzen. Wenn die selbstsichernde Mutter klemmt, ist ein Spezialschlüssel zu verwenden.

EINBAU VON ARBEITSGERÄTEN MIT GEWINDEBOHRUNG WANY

Drücken Sie die Spindelarretierungstaste (1).

• Entfernen Sie das zuvor montierte Gerät - falls vorhanden.
• Beide Flansche vor dem Einbau entfernen - innerer Flansch (6) und selbstklemmendem Außenflansch (5).
• Schrauben Sie das Gewindeteil des Arbeitsgerätes auf die Spindel und ziehen Sie es leicht an.

Die Demontage von Werkzeugen mit Gewindebohrung erfolgt in umgekehrter Reihenfolge wie die Montage.

MONTAGE DES WINKELSCHLEIFERS IM WINKELSCHLEIFERSTÄNDER

Es ist zulässig, den Winkelschleifer in einem speziellen Stativ für Winkelschleifer zu verwenden, vorausgesetzt, es wird ordnungsgemäß gemäß der Montageanleitung des Stativherstellers montiert.

BEDIENUNG / EINSTELLUNGEN

Prüfen Sie den Zustand der Schleifschelbe, bevor Sie sie verwenden. Verwenden Sie keine abgesplitterten, gerissenen oder anderweitig beschädigten Schleifscheiben. Eine abgenutzte Scheibe oder Bürste sollte vor der Verwendung sofort durch eine neue ersetzt werden. Schalten Sie die Schleifmaschine nach Beendigung der Arbeit immer aus und warten Sie, bis das Arbeitsgerät vollständig zum Stillstand gekommen ist. Erst dann kann der Schleifer abgestellt werden.

Bremsen Sie die rotierende Schleifscheibe nicht ab, indem Sie sie gegen das Werkstück drücken.

• Überlasten Sie die Schleifmaschine nicht. Das Gewicht des Elektrowerkzeugs übt genügend Druck aus, um das Werkzeug effektiv zu betreiben. Eine Überlastung und ein zu hoher Druck können zu einem gefährlichen Bruch des Elektrowerkzeugs führen.
• Wenn die Schleifmaschine während des Betriebs herunterfällt, muss das Arbeitswerkzeug unbedingt überprüft und gegebenenfalls ausgetauscht werden, wenn es beschädigt oder verformt ist.
• Schlagen Sie das Arbeitswerkzeug niemals gegen das Arbeitsmaterial.
• Vermeiden Sie das Aufprallen und Schaben mit der Scheibe, insbesondere bei Arbeiten an Ecken, scharfen Kanten usw. (dies kann zum Verlust der Kontrolle und zu Rückschlägen führen). (dies kann zum Verlust der Kontrolle über das Elektrowerkzeug und zu einem Rückschlag führen).
• Verwenden Sie niemals für das Schneiden von Holz bestimmte Scheiben von Kreissägen. Die Verwendung solcher Sägeblätter führt oft zu einem Rückschlag des Elektrowerkzeugs, zum Verlust der Kontrolle und kann zu Verletzungen des Bedieners führen.

EIN/AUS

Halten Sie die Schleifmaschine während der Inbetriebnahme und des Betriebs mit beiden Händen fest. Der Schleifer ist mit einem Sicherheitsschalter ausgestattet, der ein versehentliches Einschalten verhindert.

• Drücken Sie den Hebelknopf (7) nach vorne.
• Drücken Sie die Ein/Aus-Taste (2).
• Wenn Sie den Druck auf den Schaltknopf (2) loslassen, stoppt das Mahlwerk.

Beim Anlassen startet der Motor mit einem Langsamstart, der zum Anlassen des unbelasteten Motors verwendet wird.

Warten Sie nach dem Einschalten der Schleifmaschine, bis die Schleifscheibe die maximale Drehzahl erreicht hat, bevor Sie mit der Arbeit beginnen. Der Schalter darf nicht betätigt werden, während die Schleifmaschine ein- oder ausgeschaltet ist. Der Schalter der Schleifmaschine darf nur betätigt werden, wenn das Elektrowerkzeug vom Werkstück entfernt ist.

CUTTING

• Das Schneiden mit einem Winkelschleifer kann nur in einer geraden Linie erfolgen.
• Schneiden Sie das Material nicht, während Sie es in der Hand halten.
• Große Werkstücke sollten unterstützt werden, und es sollte darauf geachtet werden, dass die Unterstützungspunkte nahe an der Schnittlinie und am Ende des Materials liegen. Stabil aufgelegtes Material neigt nicht dazu, sich während des Schneidens zu bewegen.

- Kleine Werkstücke sollten z. B. in einem Schraubstock, mit Zwingen usw. eingespannt werden. Das Material sollte so eingespannt werden, dass sich die Schneidspitze nahe am Spannelement befindet. Dadurch wird eine höhere Schnittgenauigkeit erreicht.

- Achten Sie darauf, dass die Trennscheibe nicht vibriert oder gestaucht wird, da dies die Schnittqualität beeinträchtigt und zum Bruch der Trennscheibe führen kann.

- Beim Schneiden sollte kein seitlicher Druck auf die Trennscheibe ausgeübt werden.

- Verwenden Sie je nach dem zu schneidenden Material die richtige Trennscheibe.

- Beim Schneiden durch Material wird empfohlen, dass die Vorschubrichtung mit der Drehrichtung der Trennscheibe übereinstimmt.

Die Schnitttiefe hängt vom Durchmesser der Scheibe ab.

• Es dürfen nur Scheiben verwendet werden, deren Nenndurchmesser nicht größer ist als der für das Schleifmaschinenmodell empfohlene.
• Bei tiefen Schnitten (z.B. Profile, Bauklötze, Ziegelsteine, etc.) dürfen die Spannflansche nicht mit dem Werkstück in Berührung kommen.

Trennscheiben erreichen während des Betriebs sehr hohe Temperaturen - berühren Sie sie nicht mit ungeschützten Körperteilen, bevor sie abgekühlt sind.

SANDING

Schleifarbeiten können z. B. mit Schleifscheiben, Schleiftöpfen, Fächerscheiben, Scheiben mit Schleifvlies, Drahtbürsten, flexiblen Scheiben für Schleifpapier usw. durchgeführt werden. Jede Art von Scheibe und Werkstück erfordert eine geeignete Arbeitstechnik und die Verwendung einer geeigneten persönlichen Schutzausrüstung.

Zum Schneiden bestimmte Scheiben sollten nicht zum Schleifen verwendet werden.

Schleifscheiben sind so konzipiert, dass sie das Material mit der Kante der Schelbe abtragen.

• Schleifen Sie nicht mit der Seite der Scheibe. Der optimale Arbeitswinkel für diesen Scheibentyp beträgt 30°.
• Schleifarbeiten dürfen nur mit für das Material geeigneten Schleifscheiben durchgeführt werden.

Bei der Arbeit mit Fächerschleifern, Schleifvliesscheiben und flexiblen Schleifpapierscheiben muss auf den richtigen Anstellwinkel geachtet werden.

• Schleifen Sie nicht mit der gesamten Oberfläche der Scheibe.
• Diese Arten von Scheiben werden für die Bearbeitung von flachen Oberflächen verwendet.

Drahtbürsten sind hauptsächlich für die Reinigung von Profilen und schwer zugänglichen Stellen bestimmt. Sie können verwendet werden, um z. B. Rost, Farbschichten usw. von der Materialoberfläche zu entfernen.

Es dürfen nur Arbeitswerkzeuge verwendet werden, deren zulässige Drehzahl größer oder gleich der maximalen Drehzahl des Winkelschleifers ohne Last ist.

BETRIEB UND WARTUNG

Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das Gerät installieren, einstellen, reparieren oder bedienen.

WARTUNG UND LAGERUNG

• Es wird empfohlen, das Gerät sofort nach jedem Gebrauch zu reinigen.
• Verwenden Sie kein Wasser oder andere Flüssigkeiten zur Reinigung.
• Das Gerät sollte mit einem trockenen Tuch gereinigt oder mit Niederdruck-Pressluft ausgeblasen werden.
• Verwenden Sie keine Reinigungs- oder Lösungsmittel, da diese die Kunststoffteile beschädigen können.
• Reinigen Sie regelmäßig die Lüftungsschlitze im Motorgehäuse, um eine Überhitzung des Geräts zu vermeiden.
• Wenn das Netzkabel beschädigt ist, muss es durch ein Kabel mit den gleichen Eigenschaften ersetzt werden. Überlassen Sie diesen Vorgang einem qualifizierten Fachmann oder lassen Sie das Gerät reparieren.
• Bewahren Sie das Gerät immer an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Etwaige Fehler sollten von einem autorisierten Hersteller-Service behoben werden.

TECHNISCHE DATEN

RATING-DATEN

PARAMETER	WERT
Versorgungsspannung	230-240 V AC
Netzfrequenz	50 Hz
Nennleistung	3000 W
Nenngeschwindigkeit	6600 min ^-1
Max. Scheibendurchmesser	230 mm
Innendurchmesser der Scheibe	22,2 mm
Spindelgewinde	M14
IP-Schutzgrad	IPX0
Schutzklasse	II
Masse	5,55 kg
Jahr der Herstellung	2023

LÄRM- UND VIBRATIONSDATEN
Schalldruckpegel (Schleifen)	L_PA = 91 dB(A) K=3dB(A)
Schalldruckpegel (Schneiden)	L_PA = 90 dB(A) K=3dB(A)
Schallleistungspegel (Schleifen)	L_WA = 99 dB(A) K=3dB(A)
Schallleistungspegel (Schneiden)	L_WA = 98 dB(A) K=3dB(A)
Maximaler Beschleunigungswert	a_h = 8 m/s^2K=1,5 m/s^2

LÄRM- UND VIBRATIONSDATEN

Informationen über Lärm und Vibrationen

Die Pegel der Geräuschabstrahlung, wie der abgestrahlte Schalldruckpegel LpA und der Schalleistungspegel LwA sowie die Messunsicherheit K, sind in der Anleitung gemäß EN 60745 angegeben.

Nachstehend sind die nach EN60745 ermittelten Schwingungswerte (Beschleunigungswert) a_h und die Messunsicherheit K angegeben. Der in diesem Handbuch angegebene Schwingungspegel wurde nach dem in der Norm EN60745 festgelegten Messverfahren gemessen und kann zum Vergleich von Elektrowerkzeugen verwendet werden. Er kann auch für eine vorläufige Bewertung der Vibrationsbelastung verwendet werden.

Das angegebene Vibrationsniveau ist repräsentativ für die grundlegende Verwendung des Elektrowerkzeugs. Wird das Elektrowerkzeug für andere Anwendungen oder mit anderen Arbeitsgeräten verwendet und wird es nicht ausreichend gewartet, kann sich der Vibrationspegel ändern. Die oben genannten Gründe können zu einer erhöhten Vibrationsexposition während der gesamten Arbeitsdauer führen.

Um die Vibrationsexposition genau abzuschätzen, müssen die Zeiten berücksichtigt werden, in denen das Elektrowerkzeug ausgeschaltet ist oder zwar eingeschaltet ist, aber nicht zum Arbeiten verwendet wird. Auf diese Weise kann die Gesamtexposition gegenüber Vibrationen viel niedriger ausfallen.

Es sollten zusätzliche Sicherheitsmaßnahmen ergriffen werden, um den Benutzer vor den Auswirkungen von Vibrationen zu schützen, z. B.: Wartung des Elektrowerkzeugs und der Arbeitsgeräte, Sicherstellung einer angemessenen Handtemperatur, angemessene Arbeitsorganisation.

SCHUTZ DER UMWELT

Elektrisch betriebene Produkte dürfen nicht mit dem Hausmüll entsorgt werden, sondern müssen einer geeigneten Einrichtung zur Entsorgung zugeführt werden. Wenden Sie sich an Ihren Händler oder die örtlichen Behörden, um Informationen zur Entsorgung zu erhalten Elektro- und Elektronik-Altgeräte enthalten umweltverträgliche Stoffe. Unrecycelte Geräte stellen eine potenzielle Gefahr für die Umwelt und die menschliche Gesundheit dar.

Sitz in Warschau, ul. Pograniczna 2/4 (im Folgenden: "Grupa Topex") teilt mit, dass alle Urheberrechte am Inhalt dieses Handbuchs (im Folgenden: "Handbuch"), einschließlich, unter anderem. Der Text, die Fotografien, die Diagramme, die Zeichnungen sowie die Zusammensetzung des Handbuchs gehören ausschließlich der Grupa Topex und unterliegen dem gesetzlichen Schutz gemäß dem Gesetz vom 4. Februar 1994 über das Urheberrecht und verwandte Rechte (Gesetzblatt 2006 № 90 Poz. 631, in der geänderten Fassung). Das Kopieren, Verarbeiten, Veröffentlichen, Verändern des gesamten Handbuchs und seiner einzelnen Elemente zu kommerziellen Zwecken ist ohne schriftliche Zustimmung von Grupa Topex strengstens untersagt und kann zivil- und strafrechtliche Konsequenzen nach sich ziehen.

EG-Konformitätserklärung

Seriennummer: 00001 ÷ 99999

Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt. Das oben beschriebene Produkt entspricht den folgenden Dokumenten: Maschinenrichtlinie 2006/42/EG

Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit RoHS-Richtlinie 2011/65/EU, geändert durch Richtlinie 2015/863/EU

Und erfüllt die Anforderungen der Normen:

EN 62841-1:2015+A11:2022; EN IEC 62841-2-3:2021+A11:2021

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021;

EN IEC 63000:2018

Diese Erklärung bezieht sich nur auf die Maschine in der Form, in der sie in Verkehr gebracht wird, und umfasst nicht die Bauteile vom Endnutzer hinzugefügt oder von ihm nachträglich durchgeführt werden.

Name und Anschrift der in der EU ansässigen Person, die zur Erstellung des technischen Dossiers befugt ist:

Unterzeichnet im Namen von:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP Qualitätsbeauftragter

Warschau, 2023-12-19

INSTALLATIE EN AFSTELLING VAN HET SCHILD
