MANUAL DE UTILIZARE 04-715 NEO tools

Sfaturi de siguranță pentru șlefuirea, șlefuirea cu șmirghel, lucrul cu perli de sărmă și tălerea cu o roată de șlefult.

- Această unealtă electrică poate fi utilizată ca șlefuitor obișnuit, șlefuitor de șmirghel, șlefuitor cu perie de sărmă și tăietor abraziv. Respectați toate instrucțiunile de siguranță, instrucțiunile, descrierile și datele furnizate împreună cu scula electrică. Nerespectarea celor de mai jos poate crea un risc de electrocutare, incendiu și/sau rănire gravă.

- Această unealtă electrică nu trebuie utilizată pentru lustruire. Utilizarea sculei electrice pentru o altă activitate de lucru decât cea prevăzută poate duce la pericole și vătămări.

- Nu utilizați un accesoriu care nu este conceput și recomandat în mod specific de către producător pentru unealta respectivă. Faptul că un accesoriu poate fi montat pe o unealtă electrică nu reprezintă o garanție a unei utilizări sigure.

- Viteza admisă a sculei de lucru utilizate nu trebuie să fie mai mică decât viteza maximă indicată pe scula electrică. O unealtă de lucru care se rotește mai repede decât viteza admisă se poate rupe și părți ale uneltei se pot sparge.

- Diametrul exterior și grosimea sculei de lucru trebuie să corespundă dimensiunilor sculei electrice. Uneltele de lucru cu dimensiuni incorecte nu pot fi protejate sau inspectate suficient.

- Uneltele de lucru cu inserție filetată trebuie să se potrivească exact pe filetul de pe ax. Pentru uneltele de lucru montate pe flanșă, diametrul alezajului uneltei de lucru trebuie să corespundă cu diametrul flanșei. Uneltele de lucru care nu se pot potrivi exact pe scula electrică se vor roti neuniform, vor vibra foarte puternic și pot cauza pierderea controlului sculei electrice.

- În niciun caz nu trebuie utilizate unelte de lucru deteriorate. Inspectați uneltele înainte de fiecare utilizare, de exemplu, discurile de șlefuit pentru așchiere și fisurare, plăcuțele de șlefuit pentru fisurare, uzură sau uzură puternică, perii de sărmă pentru firele slăbite sau rupte. Dacă o unealtă electrică sau o unealtă de lucru a căzut, verificați dacă este deteriorată sau utilizați o altă unealtă nedeteriorată. Dacă scula a fost verificată și reparată, scula electrică trebuie pornită la turația cea mai mare timp de un minut, având grijă ca operatorul și persoanele aflate în apropiere să nu se afle în zona sculei rotative. Uneltele deteriorate se rup de obicei în timpul acestui timp de testare.

- Trebuie purtat echipament individual de protecție. În funcție de tipul de muncă, purtați o mască de protecție care să acopere întreaga față, ochelari de protecție sau ochelari de protecție. Dacă este necesar, folosiți o mască de praf, protecție auditivă, mănuși de protecție sau un șorț special pentru a vă proteja împotriva particulelor mici de material abrazat și prelucrat. Protejați-vă ochii împotriva corpurilor străine în suspensie generate în timpul lucrului. O mască de praf și o protecție respiratorie trebuie să filtreze praful produs în timpul lucrului. Expunerea la zgomot pe o perioadă îndelungată , poate duce la pierderea auzului.

- Asigurați-vă că persoanele aflate în preajmă se află la o distanță de siguranță față de zona de actiune a sculei electrice. Oricine se află în apropierea unei scule electrice în funcțiune trebuie să utilizeze echipament de protecție personală. Așchiile pieselor de lucru sau uneltele de lucru sparte se pot sparge și pot provoca răniri chiar și în afara zonei de atingere imediată.

- Atunci când efectuați lucrări în care unealta ar putea intra în contact cu fire electrice ascunse sau cu propriul cablu de alimentare, țineți unealta numai de suprafețele izolate ale mânerului. Contactul cu cablul de alimentare poate avea ca rezultat transmiterea tensiunii către părțile metalice ale sculei electrice, ceea ce ar putea provoca un șoc electric.

- Tineți cablul de alimentare la distanță de uneltele de lucru rotative. Dacă pierdeți controlul sculei, cablul de alimentare ar putea fi tăiat sau tras înăuntru și mâna sau întreaga mână ar putea fi prinsă într-o unealtă de lucru rotativă.

- Nu puneți niciodată scula electrică jos înainte ca scula de lucru să se oprească complet. O unealtă în rotație poate intra în contact cu suprafața pe care este pusă jos, astfel încât ați putea pierde controlul sculei electrice.

- Nu transportați o unealtă electrică în timp ce aceasta este în mișcare. Contactul accidental al îmbrăcămintei cu scula electrică în rotație poate face ca aceasta să fie trasă înăuntru și scula electrică să foreze în corpul operatorului.

- Curățați cu regularitate fantele de ventilație ale sculei electrice. Suflanta motorului atrage praful în carcasă, iar o acumulare mare de praf metallic poate provoca un pericol electric.

- Nu utilizați scula electrică în apropierea materialelor inflamabile. Scânteile le pot aprinde.

- Nu utilizati unelte care necesità lichide de răcire. Utilizarea apei sau a altor lichide de răcire poate duce la șocuri electrice.

Respingere și sfaturi de siguranță relevante

Repercusiunea este reacția bruscă a unei scule electrice la blocarea sau obstrucția unei scule rotative, cum ar fi o roată de șlefuit, un tampon de șlefuit, o perie de sărmă etc. Încrucisarea sau blocarea duce la o oprire bruscă a sculei de lucru rotative. Astfel, o unealtă electrică necontrolată va fi smucită în direcția opusă sensului de rotație a sculei de lucru.

Atunci când, de exemplu, roata de rectificat se blochează sau se blochează în piesa de prelucrat, alimentarea cu energie a sculei electrice este oprită. Atunci când roata își recapătă capacitatea de rotație, polizorul începe să funcționeze automat. Mișcarea discului de rectificat (spre sau departe de operator) depinde apoi de direcția de mișcare a discului în punctul de blocaj. În plus, roțile de rectificat se pot rupe. Repezirea este consecința utilizării necorespunzătoare sau incorecte a sculei electrice. Acesta poate fi evitat prin luarea măsurilor de precauție adecvate descrise mai jos.

• Unealta electrică trebuie ținută ferm, cu corpul și mâinile într-o poziție care să atenueze reculul. În cazul în care un mâner auxiliar este inclus ca parte a echipamentului standard, acesta trebuie utilizat întotdeauna pentru a avea cel mai mare control posibil asupra forțelor de recul sau a momentului de recul la pornire. Operatorul poate controla fenomenele de smucitură și recul prin luarea unor măsuri de precauție adecvate.
• Nu țineți niciodată mâinile în apropierea instrumentelor de lucru rotative. Unealta de lucru se poate răni la mână din cauza reculului.
• Nu vă apropiati de zona de rază de acțiune unde scula electrică se va deplasa în timpul reculului. Ca urmare a reculului, scula electrică se deplasează în direcția opusă mișcării discului de rectificat în punctul de blocare.
• Fiți deosebit de atent la prelucrarea colțurilor, a marginilor ascuțite etc. Împiedicați uneltele de lucru să fie deviate sau să se blocheze. O unealtă de lucru rotativă este mai susceptibilă de a se bloca atunci când prelucrați unghiuri, muchii ascuțite sau dacă este lovită înapoi. Acest lucru poate deveni o cauză de pierdere a controlului sau de recul.
• Nu utilizați discuri din lemn sau dințate. Uneltele de lucru de acest tip provoacă adesea recul sau pierderea controlului sculei electrice.

Instrucțiuni speciale de siguranță pentru șlefuirea și tăierea cu un disc de șlefuit

• Folositi numai o roata de siefuit proiectata pentru scula electrică și o protectie proiectata pentru roata respectivă. Roțile de rectificat care nu sunt destinate sculei electrice respective nu pot fi protejate suficient și nu sunt suficient de sigure.
• Discurile de șlefuit îndoite trebuie montate astfel încât nicio parte a discului să nu iasă în afară de marginea capacului de protecție. Un disc de șlefuit montat necorespunzător care depășește marginea capacului de protecție nu poate fi protejat suficient.
• Dispozitivul de protectie trebuie să fie bine fixat pe scula electrică pentru a garanta cel mai mare grad de siguranță posibil și trebuie poziționat astfel încât partea din roata de rectificat expusă și orientată spre operator să fie cât mai mică posibil. Apărătoarea protejează operatorul împotriva așchiilor, a contactului accidental cu roata de rectificat, precum și a scânteilor care ar putea aprinde hainele.
• Discul de polizare trebuie utilizat numai pentru lucrările care îi sunt destinate. Nu șlefuiți niciodată, de exemplu, cu suprafața laterală a unui disc de debitat. Discurile de debitare sunt concepute pentru a îndepărta materialul cu marginea discului. Efectul forțelor laterale asupra acestor discuri de rectificat le poate rupe.
• Folosiți întotdeauna flanșe de prindere nedeteriorate, de dimensiuni și forme corecte pentru roata de rectificat selectată. Flanșele corespunzătoare susțin roata de rectificat și reduc astfel pericolul de rupere a acesteia. Flanșele pentru discurile de debitare pot fi diferite de cele pentru alte discuri de rectificat.

- Nu folositi discuri de rectificat uzate de la unelte electrice mai mari. Discurile de rectificat pentru uneltele electrice mai mari nu sunt proiectate pentru turația mai mare, caracteristică uneltelor electrice mai mici, și, prin urmare, se pot rupe.

Instrucțiuni de siguranță specifice suplimentare pentru tălerea roților de rectificat

• Evitați blocarea discului de tăiere sau o presiune prea mare. Nu efectuați tăieturi excesiv de adânci. Supraîncărcarea discului de tăiere crește sarcina acestuia și tendința de blocare sau de blocaj și, prin urmare, posibilitatea de a se arunca sau de a se rupe.
• Evitați zona din fața și din spatele discului de tăiere rotativ. Deplasarea discului de tăiere în piesa de lucru departe de dumneavoastră poate face ca scula electrică să zboare cu discul rotativ direct spre dumneavoastră în cazul unui recul.
• Plăcile sau obiectele mari trebuie susținute înainte de prelucrare pentru a reduce riscul de recul cauzat de un disc blocat. Piesele mari se pot îndoi sub propria greutate. Piesa de prelucrat trebuie susținută pe ambele părți, atât în apropierea liniei de tăiere, cât și la margine.
• Aveți grijă deosebită atunci când faceți găuri în pereți sau când operați în alte zone invizibile. Discul de tăiere care plonjează în material poate provoca reculul sculei dacă aceasta întălnește țevi de gaz, conducte de apă, cabluri electrice sau alte obiecte.

Instrucțiuni speciale de siguranță pentru șlefuirea cu șmirghel

Nu folositi foi de smirghel supradimensionate. Atunci când selectați dimensiunea hârtiei de șlefuit, respectați recomandările producătorului. Hârtia de șlefuit care depășește placa de șlefuit poate provoca răniri și poate duce la blocarea sau ruperea hârtiei, sau la reculul acesteia.

Instrucțiuni speciale de siguranță pentru lucrul cu perii de sărmă

• Ar trebui să se ia în considerare faptul că, chiar și în cazul unei utilizări normale, există o pierdere de bucăți de sărmă prin perie. Nu suprasolicitați firele prin aplicarea unei presiuni prea mari. Bucățile de sărmă purtate de aer pot străpunge cu ușurință hainele subțiri și/sau pielea.
• În cazul în care se recomandă o protectie, împiedicați peria să intre în contact cu aceasta. Diametrul periilor pentru plăci și vase poate fi mărit prin presiune și forțe centrifuge. Sfaturi suplimentare de siguranță
• La uneltele concepute pentru a accepta discuri de rectificat filetate, verificați dacă lungimea filetului discului de rectificat este corespunzătoare cu lungimea filetului axului.
• Piesa de lucru trebuie să fie fixată. Prinderea piesei de prelucrat într-un dispozitiv de prindere sau într-o menghină este mai sigură decât dacă o țineți în mână.
• Nu atingeti discurile de tăiere și de șlefuire înainte ca acestea să se fi răcit.
• Atunci când se utilizează o flanșă cu acțiune rapidă, asigurați-vă că flanșa interioară montată pe ax este prevăzută cu un inel O de cauciuc și că acest inel nu este deteriorat. De asemenea, asigurați-vă că suprafețele flanșei exterioare și ale flanșei interioare sunt curate.
• Utilizați flanșa cu acțiune rapidă numai cu discuri abrazive și de tăiere. Utilizați numai flanșe nedeteriorate și care funcționează corespunzător.

ATENTIE: Aparatul este proiectat pentru funcționarea în interior.

În ciuda utilizării unui design intrinsec sigur, a utilizării măsurilor de siguranță și a măsurilor de protectie suplimentare, există întotdeauna un risc rezidual de accidentare în timpul lucrului.

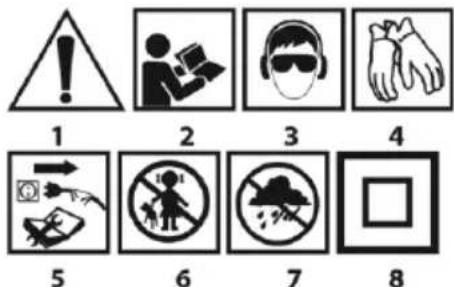

Explicarea pictogramelor utilizate.

1 2 3 4 5 6 7 8

1. Atenție Luați măsuri de precauție speciale
2. Citiți instrucțiunile de utilizare, respectați avertismentele și condițiile de siguranță cuprinse în acestea!
3. Purtati echipament de protectie personală (ochelari de protectie, protectie pentru urechi).
4. Wear mănuși de protectie
5. Deconectați cablul de alimentare înainte de a efectua lucrări de întreținere sau reparații.
   6.Păstrati copiii departe de instrument
6. Protect de ploaie
7. Clasa a doua de protectie

Caracteristici suplimentare de siguranță

În cazul unei întreruperi temporare a alimentării cu energie electrică sau după scoaterea ștecherului din priza de alimentare cu întrerupătorul în poziția " on ", întrerupătorul trebuie deblocat și setat în poziția off înainte de a reporni.

Ca o caracteristică suplimentară pentru a spori siguranța utilizatorului, alimentarea cu energie electrică a polizorului este întreruptă atunci când mașina este suprasolicitată sau când discul este blocat. Atunci când discul își recapătă capacitatea de rotație, polizorul va începe să funcționeze automat.

ATENTIE: Fiți foarte atenți în permanență când lucrați cu polizorul unghiular pentru a nu rata acest moment.

CONSTRUCTIE ŞI APLICARE

Polizorul unghiular este o unealtă electrică portabilă izolată de clasa II. Aparatul este acționat de un motor monofazat cu colector, a cărui viteză este redusă prin intermediul unui angrenaj unghiular cu angrenaj. Acesta poate fi utilizat atât pentru șlefuire, cât și pentru tăiere. Acest tip de unealtă electrică este utilizat pe scară largă pentru îndepărtarea tuturor tipurilor de bavuri de pe suprafața pieselor metalice, tratarea suprafețelor sudurilor, tăierea țevilor cu pereți subțiri și a pieselor metalice mici etc. Cu ajutorul accesorilor adecvate, polizorul unghiular poate fi utilizat nu numai pentru tăiere și șlefuire, ci și pentru curățarea, de exemplu, a ruginei, a straturilor de vopsea etc.

Domeniile sale de utilizare includ o gamă largă de lucrări de reparații și construcții care nu sunt legate doar de metale. Polizorul unghiular poate fi utilizat și pentru a tăia și șlefui materiale de construcții, de exemplu cărămizi, pavele, plăci ceramice etc.

Aparatul este destinat exclusiv utilizării pe uscat, nu pentru lustruire. Nu folositi în mod necorespunzător scula electrică

Utilizarea abuzivă.

• Nu manipulati materialele care contin azbest. Azbestul este cancerigen.
• Nu lucrați cu materiale ale căror pulberi sunt inflamabile sau explozive. Atunci când lucrați cu scula electrică, se generează scântei care pot aprinde vaporii emisi.
• Nu trebuie utilizate discuri de tăiere pentru lucrări de șlefuire. Discurile de debitat lucrează cu fața laterală, iar rectificarea cu fața frontală a unei astfel de discuri poate provoca deteriorarea discului, ceea ce are ca rezultat riscul de vătămare corporală a operatorului.

DESCRIEREA PAGINILOR GRAFICE

Numerotarea de mai jos se referă la componentele unității prezentate pe paginile grafice ale acestui manual.

1. Butonul de blocare a axului

2. Comutator

3. Mâner suplimentar

4.Shield

1. flansă exteriorară de autofixare

6, flansă interioară

1. Buton de blocare pentru a preveni pornirea accidentală

2. Carbon perie capacul perie

10.Pârghie (apărătoare de lamă)

* Pot exista diferențe între desen și produs.

ACCESORII

- Scut 1 buc.

• Cheie specială 1 buc.

• Mâner suplimentar 1 buc.

- Flansă externă cu autofixare 1 buc.

PREGĂTIREA PENTRU MUNCĂ

MONTAREA UNUI MÂNER AUXILIAR

Mânerul auxiliar (3) se instalează într-una dintre găurile de pe capul polizorului. Se recomandă utilizarea unui șlefuitor cu mâner auxiliar. Dacă țineți șlefuitorul cu ambele mâini în timp ce lucrați (folosind și mânerul auxiliar), există un risc mai mic ca mâna să atingă discul rotativ sau peria și să fie rănită de recul.

MÂNER PRINCIPAL REGLABIL

Înainte de începerea lucrului, poziția mânerului principal al polizorului poate fi reglată astfel încât să fie cea mai convenabilă pentru lucrarea care urmează să fie efectuată. Mânerul poate fi reglat în 3 poziții prin rotirea acestuia cu 90° spre stânga sau spre dreapta în raport cu poziția de bază.

• Apăsați butonul de blocare a mânerului principal (9)
• Rotiți mânerul principal în poziția dorită.
• Mânerul principal se blochează automat în poziția selectată.

INSTALAREA SI REGLAREA SCUTULUI

Apărătoarea lamei protejează operatorul de resturi, de contactul accidental cu unealta de lucru sau de scântei. Acesta trebuie montat întotdeauna cu o atenție sporită pentru a se asigura că partea sa de acoperire este orientată spre operator.

Designul dispozitivului de fixare a protectiei lamei permite ajustarea fără scule a protectiei în poziția optimă.

• Slăbiti și trageți înapoi pârghia (10) de pe protecția discului (4).
• Rotiți apărătoarea de disc (4) în poziția dorită.
  • Blocati prin coborârea manetei(10).

Îndepărtarea și reglarea dispozitivului de protecție a discului se face în ordine inversă față de instalarea acestuia.

ÎNLOCUIREA INSTRUMENTELOR

Trebuie purtate mănuși de lucru în timpul operațiunilor de schimbare a sculelor.

Butonul de blocare a axului (1) trebuie utilizat numai pentru a bloca axul polizorului la montarea sau demontarea sculei de lucru. Acesta nu trebuie utilizat ca buton de frânare în timp ce discul se învârte. În acest caz, se poate deteriora polizorul sau se poate râni utilizatorul.

MONTAREA DISCURILOR

În cazul discurilor de șlefuit sau de tâiat cu o grosime mai mică de 3 mm, piulița cu autoblocare a flanșei exterioare (5) trebuie înșurubată plat pe partea discului.

• Apăsați butonul de blocare a fusului (1).
• Strângeti cu mâna flança externă cu autofixare (5).
• Slăbiti și îndepăratați flanșa exterioară autoblocantă (5).
• Aşezati discul astfel încât să fie presat pe suprafața flanșei interioare (6).
• Şurub pe flanşa externă cu autoblocare (5)

Demontarea discurilor se face în ordinea inversă asamblării. În timpul asamblării, discul trebuie să fie apăsat pe suprafața flanșei interioare

(6) și așezat central pe partea inferioară a acesteia. În cazul în care piulița autoblocantă se blochează, utilizati o cheie specială.

INSTALAREA INSTRUMENTELOR DE LUCRU CU ORIFICIU FILETAT WANY

Apăsați butonul de blocare a fusului (1).

• Îndepărtați dispozitivul montat anterior - dacă este montat.
• Se îndepărtează ambele flanșe înainte de instalare - flança interioară
  • (6) și flanșa exterioară cu autofixare (5).
• Înşurubați partea filetată a sculei de lucru pe ax și strângeti-o ușor.

Demontarea uneltelor de lucru cu alezaj filetat se face în ordine inversă asamblării.

MONTAREA POLIZORULUI UNGHIULAR ÎN SUPORTUL POLIZORULUI UNGHIULAR

Este permisă utilizarea polizorului unghiular pe un trepied special pentru polizoare unghiulare, cu condiția ca acesta să fie montat corect în conformitate cu instrucțiunile de asamblare ale producătorului trepiedului.

FUNCTIONARE / SETĂRI

Verificați starea discului de rectificat înainte de a-l utiliza. Nu utilizați discuri de rectificat ciobite, crăpate sau deteriorate în alt mod. O roată sau o perie uzată trebuie înlocuită imediat cu una nouă înainte de utilizare. Când ați terminat de lucrat, opriți întotdeauna polizorul și așteptați până când unealta de lucru se oprește complet. Abia atunci poate fi pus deoparte șlefuitorul. Nu frânați roata de șlefuit rotativă prin apăsarea acesteia împotriva piesei de prelucrat.

• Nu supraîncărcați niciodată mașina de tocat. Greutatea uneltei electrice exercită o presiune suficientă pentru a acționa eficient unealta. Supraîncărcarea și presiunea excesivă pot cauza ruperea periculoasă a sculei electrice.
• În cazul în care şlefuitorul cade în timpul funcționării, este esențial să se inspecteze și, dacă este necesar, să se înlocuiască instrumentul de lucru dacă se constată că este deteriorat sau deformat.
• Nu loviti niciodată unealta de lucru de materialul de lucru.
• Evitați sărirea și răzuirea cu discul, în special atunci când lucrați pe colțuri, pe muchii ascuțite etc. (acest lucru poate cauza pierderea controlului și reculul). (acest lucru poate duce la pierderea controlului sculei electrice și la un efect de recul).
• Nu utilizați niciodată discuri concepute pentru tăierea lemnului de la ferăstraele circulare. Utilizarea unor astfel de discuri de ferăstrău are adesea ca rezultat un fenomen de recul al sculei electrice, pierderea controlului și poate duce la rănirea operatorului.

ON/OFF

Țineți șlefuitorul cu ambele mâlni în timpul pornirii și funcționării. Șlefuitorul este echipat cu un întrerupător de siguranță pentru a preveni pornirea accidentală.

• Împingeti spre înainte butonul pârghiei (7).
  • Apăsați butonul pornit/oprit (2).
• Eliberarea presiunii pe butonul de comutare (2) opreşte maşina de tocat.

În timpul pornirii, motorul pornește cu o pornire lentă, care este utilizată pentru a porni motorul neîncărcat.

După pornirea polizorului, așteptați până când roata de rectificat a atins viteza maximă înainte de a începe lucrul. Întrerupătorul nu trebuie acționat în timp ce șlefuitorul este pornit sau oprit. Întrerupătorul șlefuitorului poate fi acționat numai atunci când scula electrică este departe de piesa de lucru.

TĂIEREA

• Tăierea cu un polizor unghiular se poate face numai în linie dreaptă.
• Nu tăiați materialul în timp ce îl țineți în mână.
• Piesele de lucru mari trebuie susținute și trebuie avut grijă ca punctele de sprijin să fie aproape de linia de tăiere și la capătul

materialului. Materialul așezat stabil nu va avea tendința de a se misca în timpul tăierii.

• Piesele mici trebuie fixate, de exemplu, într-un menghină, cu ajutorul unor clemé etc. Materialul trebuie fixat astfel încât punctul de tăiere să fie aproape de elementul de prindere. Acest lucru va asigura o mai mare precizie de tăiere.
• Nu permiteți vibrațiile sau tasarea discului de tăiere, deoarece acest lucru va afecta calitatea tăieri și poate cauza ruperea discului de tăiere.
• În timpul tăierii nu trebuie exercitată nicio presiune laterală asupra discului de tăiere.
• Folositi discul de tăiere corect în funcție de materialul care urmează să fie tăiat.
• Atunci când tăiați prin material, se recomandă ca direcția de avans să fie în linie cu direcția de rotație a discului de tăiere.

Adâncimea de tăiere depinde de diametrul discului.

- Trebuie utilizate numai discuri cu diametre nominale nu mai mari decât cele recomandate pentru modelul de polizor.

- Atunci când efectuați tăieturi adânci (de exemplu, profile, blocuri de construcții, cărămizi etc.), nu permiteți ca flanșele de prindere să intre în contact cu piesa de prelucrat.

Discurile de tăiere ating temperaturi foarte ridicate în timpul funcționării - nu le atingeți cu părți neprotejate ale corpului înainte ca acestea să se fi răcit.

NISIPARE

Lucrările de șlefuire pot fi efectuate folosind, de exemplu, discuri de șlefuit, discuri cu cupă, discuri cu lamelă, discuri cu fleece abraziv, perii de sărmă, discuri flexibile pentru șmirghel etc. Fiecare tip de disc și de piesă de prelucrat necesită o tehnică de lucru adecvată și utilizarea unui echipament de protecție personală corespunzător.

Discurile concepute pentru tăiere nu trebuie utilizate pentru șlefuire.

Discurile de rectificat sunt concepute pentru a îndepărta materialul cu marginea discului.

• Nu șlefuiți cu partea laterală a discului. Unghiul optim de lucru pentru acest tip de disc este de 30°.
• Lucrările de rectificare trebuie efectuate numai cu ajutorul discurilor de rectificat adecvate pentru materialul respectiv.

Atunci când se lucrează cu discuri cu lamelă, discuri abrazive din fleece și discuri flexibile pentru șmirghel, trebuie avut grijă să se asigure unghiul de atac corect.

- Nu şlefuiți întreaga suprafață a discului.

- Aceste tipuri de discuri sunt utilizate pentru prelucrarea suprafetelor plane.

Periile de sârmă sunt destinate în principal pentru curățarea profilelor și a zonelor greu accesibile. Ele pot fi utilizate pentru a îndepărta, de exemplu, rugina, straturile de vopsea etc. de pe suprafața materialului.

Trebuie utilizate numai unelte de lucru a căror viteză admisă este mai mare sau egală cu viteza maximă a polizorului unghiular fără sarcină.

FUNCTIONARE ŞI ÎNTRETINERE

Deconectați cablul de alimentare de la priza de rețea înainte de a efectua orice operațiune de instalare, reglare, reparare sau operare.

ÎNTRETINERE ŞI DEPOZITARE

• Se recomandă să curățați dispozitivul imediat după fiecare utilizare.
• Nu folositi apă sau alte lichide pentru curățare.
• Unitatea trebuie curățată cu o bucată de cârpă uscată sau suflată cu aer comprimat de joasă presiune.
• Nu utilizati agenti de curătare sau solventi, deoarece aceștia pot deteriora părțile din plastic.
• Curățați cu regularitate fantele de ventilație din carcasa motorului pentru a preveni supraîncălzirea unității.
• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cablu cu aceleași caracteristici. Această operațiune trebuie să fie încredințată unui specialist calificat sau să supuneți aparatul la service.

- Depozitați întotdeauna dispozitivul într-un loc uscat și ferit de accesul copiilor.

Eventualele defectiuni trebuie remediate de câtre un service autorizat al producătorului.

SPECIFICATII TEHNICE

DATE DE CALIFICARE

PARAMETRU	VALOARE
Tensiunea de alimentare	230-240 V AC
Frecvența de alimentare	50 Hz
Putere nominală	3000 W
Viteza nominală	6600 min ^-1
Diametrul max. al discului	230 mm
Diametrul intern al discului	22,2 mm
Filet de fus	M14
Grad de protecție IP	IPX0
Clasa de protecție	II
Masa	5,55 kg
Anul de producție	2023

DATE PRIVIND ZGOMOTUL ŞI VIBRATIILE

Nivelul de presiune acustică (măcinare)	L_PA = 91 dB(A) K=3dB(A)
Nivelul de presiune acustică (tăiere)	L_PA = 90 dB(A) K=3dB(A)
Nivelul de putere acustică (măcinare)	L_WA = 99 dB(A) K=3dB(A)
Nivelul de putere acustică (tăiere)	L_WA = 98 dB(A) K=3dB(A)
Valoarea maximă a accelerației	a_h = 8 m/s ^2K=1,5 m/s^2

DATE PRIVIND ZGOMOTUL ŞI VIBRAȚIILE

Informații privind zgomotul și vibrațiile

Nivelurile de zgomot emis, cum ar fi nivelul de presiune acustică emisă LpA și nivelul de putere acustică LwA, precum și incertitudinea de măsurare K, sunt indicate mai jos în instrucțiunile în conformitate cu EN 60745.

Valorile vibratiilor (valoarea acceleratiei) a h și incertitudinea de măsurare K determinată în conformitate cu EN 60745 sunt prezentate mai jos.

Nivelul de vibrații indicat în acest manual a fost măsurat în conformitate cu procedura de măsurare specificată de EN60745 și poate fi utilizat pentru a compara uneltele electrice. De asemenea, poate fi utilizat pentru o evaluare preliminară a expunerii la vibrații.

Nivelul de vibrații indicat este reprezentativ pentru utilizarea de bază a sculei electrice. Dacă scula electrică este utilizată pentru alte aplicații sau cu alte unelte de lucru și dacă nu este întreținută suficient, nivelul de vibrații se poate modifica. Motivele prezentate mai sus pot avea ca rezultat o expunere crescută la vibrații pe toată perioada de lucru.

Pentru a estima cu exactitate expunerea la vibrații, este necesar să se ia în considerare perioadele în care scula electrică este oprită sau când este pornită, dar nu este utilizată pentru lucru. În acest fel, expunerea totală la vibrații se poate dovedi a fi mult mai mică.

Ar trebui luate măsuri de siguranță suplimentare pentru a proteja utilizatorul de efectele vibrațiilor, cum ar fi: întreținerea sculei electrice și a instrumentelor de lucru, asigurarea unei temperaturi adecvate pentru mâini, organizarea corespunzătoare a muncii.

PROTECTIA MEDIULUI

Produsele cu alimentare electrică nu trebuie aruncate împreună cu deșeurile menajere, ci trebuie duse la instalații adecvate pentru a fi eliminate. Contactați distributorul produsului sau autoritatea locală pentru informații privind eliminarea. Deșeurile de echipamente electrice și electronice conțin substanțe inerte din punct de vedere ecologic. Echipamentele nereciclate reprezintă un risc potențial pentru mediu și sănătatea umană.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa cu sediul social în Varșovia, ul. Pograniczna 2/4 (denumită în continuare: "Grupa Topex") informează că toate drepturile de autor asupra conținutului acestui manual (denumit în continuare: "Manualul"), inclusiv, printre altele. textul său, fotografiile, diagramele, desenele, precum și compoziția sa, aparțin exclusiv Grupa Topex și fac obiectul protectiei juridice în temeiul Legii din 4 februarie 1994 privind drepturile de autor și

drepturile conexe (Jurnalul Oficial 2006 nr. 90 Poz. 631, cu modificările ulterioare). Copierea, prelucrarea, publicarea, modificarea în scopuri comerciale a întregului Manual și a elementelor sale individuale, fără acordul Grupa Topex exprimat în scris, este strict interzisă și poate atrage răspunderea civilă și penală.

Declaratia de conformitate CE

Denumire comercială: NEO TOOLS

Număr de serie: 00001 ÷ 99999

Prezenta declarație de conformitate este emisă pe răspunderea exclusivă a producătorului.

Produsul descris mai sus este în conformitate cu următoarele documente:

Directiva Maşini 2006/42/CE

Directiva 2014/30/UE privind compatibilitatea electromagnetică Directiva RoHS 2011/65/UE, astfel cum a fost modificată prin Directiva 2015/863/UE.

Şi îndeplinește cerințele standardelor:

EN 62841-1:2015+A11:2022; EN IEC 62841-2-3:2021+A11:2021

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1:2021; EN 61000-3-3-3:2013+A1:2019+A2:2021; EN IEC 63000:2018

Prezenta declarație se referă numai la mașinile introduse pe piață și nu include componentele

adăugate de către utilizatorul final sau efectuate ulterior de către acesta. Numele și adresa persoanei rezidente în UE autorizate să întocmească dosarul tehnic:

Semnat în numele:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP Responsabil cu calitatea

Varşovia, 2023-12-19
