NAVODILA ZA UPORABO HJS-HC20 MSW

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upostevalje, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi cloveskih prevajalcev. Uradna razlicitica uporabniškega priročnika je v anglesčini. Morebitne razlike med prevedeno razlicitico in izvirno anglescino niso pravno zavezujoče. Če imate kakrsna koli vprašanja o točnosti prevoda, si oglefte anglesko razlicitico, ki je uradna reference. Vec jezikovnih razlicitic je na voljo na zahtevo preko [e-mail].

Tehnični podatki

Opis parametra Vrednost parametra

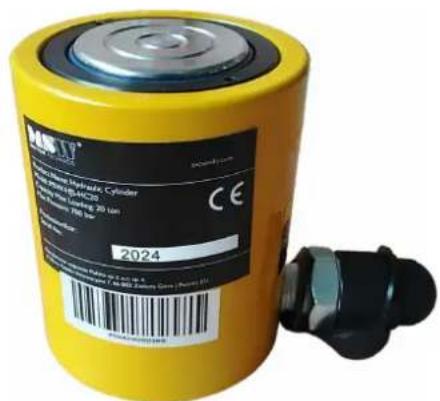

Ime izdelka Hidravlični cilinder
Model	MSW-HJS-HC20
Največja nosilnost [tona] 20
Največji tlak [bar] 700
Dimenzije [širina * dolžina * višina; mm] 85*125*105
Teža [kg] 3,95

Opis

Ta izdelek je zasnovan za dviganje, podporo in uporabo nadzorovane sile, kar je tudi idealno za aplikacije, kjer je dostopnost omejena. Uporaben je za strokovnjakne na opremi, proizvajalce, varilce in delavnice, specializirane za konstrukcijo avtomobilskih karoserij in okvirjev, in se široko uporablja v panogah, kot so energetika, kemična industrija, industrija jekla, gradnja mostov in stroji.

Ta izdelek je treba uporabljati v povezavi s hidravlicno crpalko, sj samostojna uporaba ne bo zagotovila zadostnega tlaka za normalno delovanje.

Opomba: crpalka ni vkljucena v embalazo izdelka.

Vsak hidravlicni cilinder se prodaja posamično in ni del kompleta.

Razlicice modela :

• Modela 10T in 20T sta sestavljena iz dveh delov.
• Modeli 30T in visji so sestavljeni iz treh delov.

Zdruzljivost hidravliche crpalke :

Modeli 10T/20T zahevajo hidravlicno crpalko MSW-HPM-01.
- Modeli 30T/50T/100T se lahko uporabljajo bodisi s hidravlično Črpalko MSW-HPM-01 bodisi z elektricno Črpalko.

Uporabnik odgovarja za vso skodo, ki nastane zaradi nenamenske uporabe naprave.

Parameter konektorja

ZG 3/8" zenski konektor na crpalki

ZG 3/8" moški konektor na cilindru

Popolna povezava

Delovanje

Delovno okolje

Zagotovite, da izdelek deluje v ustreznih okoljskih pogojih (-10 °C do + 40 °C, relativna vražnost 70%). Uporaba v ekstremnih pogojih laho skrajšaŽiviljenjsko dobo hidravličnih cilindrov.

Za pravilno delovanje morajo biti vsi hidravlični cilindri postavljeni na ravno, trdno povrsino. Če ga postavite na rahla ali pesčena tla, se lahko poskoduje.

Navodila za namestitev

1. Preden razpakirate, temeljito preglejte hidravlični cilinder glede morebitnih zunanjih transportnih poškodb.
2. Prepričajte se, da na vseh komponentah ni prahu, nevarnih materialov in vlage. Preverite, ali so cevi, cevi in hidravlični deli Čisti in brez neprimernih tekocin, abrazivnih delcev ali onesnaževal. Prepričajte se, da so vse cevi, cevi in ventili pravilno priključeni.
3. Pred namestitvijo namazite vse lezaje in zatice (ce obstajajo) na hidravlicnem cilindru.
4. Prepričajte se, da na sredinski del cilindra ne delujejo stranske obretenite. Vse sile obretenite morajo biti popolnama vzporedne z osjo cilindra, saj lahko bočne ali radialne obretenite povzročijo nepopravljivo škodo.
5. Hitri priključek Črpalke pritrdite na hidravlični cilinder. Izberite Želeni položaj, nato privijte izpustni vijak hidravlične Črpalke na hidravlični Črpalki, da začne delovati.
6. Zavarujte vse hidravlichne povezave in popolnama rochno zategnite spojke, da zagotovite ustrezen pretok olja med crpalko in cilindrom.
7. Po uporabi za spuschanje batnice obrnite gumb za rocni nadzor olja rahlo v nasprotni smeri urnega kazalca. To omogoc, da hidravlicnl cilinder sprosti pritisk, kar povzroci postopno spuschanje batnice. NE izpustite ga prehitro, saj lahko povzroci nevaren nenaden padec.

Opomba: Izdelek ima funkcijo samodejnega umika. Preprosto spustite stikalo in podaljsani del se bo samodejno poravnal.

OPOZORILO！

• Izogibajte se poti batnice in bodite previdni pri povezovanju cevnih spojk.
• Uposteavajte, da dodajanje priključkov ali podaljskov hidravličnemu systemd uzmanjaša zmogljivost cilindra na tisto componente z najnižjo oceno v uporabi. Da preprecite vrtenje bata med pritrjevanjem, iztegnite bat in uporabite zadostno silo Čpalke, da ga prisrdite med dodajanjem nastavka ali podaljska.

Preverjanepuščanja

1. Vizualno preglejte morebitna puščanja okrog hidravlicnega cilindra.
2. Če ne opazite nobenega puščanja, izvedite preskus nizkega tlaka (do 25% nazivnega tlaka).
3. Preizkusite jeklenko v iztegnjenem in uvlečenem položaju, pri Čemer vsakega držite 5 minut, da potrdite stabilen tlak.
4. Izvedite visokotlačni preskus (nacrtovani tlak) s popolnama iztegnjenim in uvlečenim valjem, pri Čemer zadržite vsak položaj 5 minut, da preverite stabilnost tlaka na dolocenih ravneh.
5. Ko so vsi testi zakljuceni brez odkritih težav, je hidravlicni cilinder pripravljen za uporabo.

OBVESTICO！

• Ta izdelek je zasnovan s strukturo s povratno vzmetjo, ki omogoča hitro odstranitev po dviganju. Vendor NE VLCite jeklenke s prilozeno cevojo.
• Ne prekoračite največjega delovnega tlaka, navedenega v tem priročniku.

Ciscenje in vzdhrzevanje

Splosno vzdhrzevanje

1. Vsak mesec preglejte dele hidravlicega cilindra glede znakov poškodb, korozije ali obrabe.
2. Kadarkoli je mogoce, zašcitite hidravlicni systemd in komponente pred nevarnostmi iz okolja. Preverite, ali so skepi in konektorji varno pritrjeni; zrahljane povezave lahko povzrocijo pušanje olja, kar povzroci poskodbe opreme in onesnaženje okolja.
3. Redno spremljaje temperaturo in cistoco olja. Prepričajte se, da temperatura olja ne preseze 70^ , da preprečite poskodbe tesnil hidravlicnegacilindra.
4. Za ciscenje jeklenke ne uporablajte visokotlačnih curkov, saj lahko poskodujete barvo, tesnila in ležaje. Izogibajte se razstavljanju hidravlicnegacilindra; ce je treba dele zamenjati, nas kontaktirajte. Nepooblascena demontaža razveljavi garancijo.
5. Preglede cistosti olja lahko izvajajo certificirani hidravlicni opererji.

Vzdrževanje glavnih component

1. Batnica

• Vsj enkrat mesecno namazite batnico. Ce je hidravlicni cilinder izpostavljen soli, je treba v njem vsaj dvakrat na teden vzpostaviti tlak. To pomaga podaljsati ziviljensko dobo hidravlicnega cilindra.
• Mesečno preglejte povrsino batnice glede morebitnih poskodb. Olje hidravlicnega cilindra na splošno šciti batnico.
  Prepriajte se, da je izpostavljeni del batnice (obmoche, ki ni v stiku z oljem) vedno zašcitien.

2. Telo cilindra

Vsk mesec preverite morebitne poskodbe barve ali razpoke. Vse poskodbe barve je treba takoj popraviti.

3. Ležaji

• Pri hidravlicnih cilindrih z lezaji namazite ali pregledajte lezaje mesecno. Če lezajev ne namazete, se njihova Življenjska doba bistveno skrajša.
  Lezajev, ki ne potrebujujo vzdrrvevanja, ni dovoljeno mazati!

Shranjevanje

Če hidravlicni cilinder ne boste dali v uporabo takoj, naredite naslednje zašcitne ukrepe:

1. Transport in ravnanje : med transportom in dviganjem raj bo batnica popolnama uvlečena.
2. Dolgotrajno skladišenje z iztegnjeno palico: Če je kromirana palica cilindra med transportom ali skladišenjem iztegnjena, nanesite protikorozijsko mast, da zašitite izpostavljeno palico.
3. Dolgotrajno vodoravno skladišcenje: Če vodoravno shranjujete vec kot stiri mesece, lahko pride dorahlega padca tlaka in/ali pušcanja olja med kromirano palico in sprendjinpolkrovom. To je posledica

stalnega pritiska na tesnilo bata in tesnilo sprendjegaPokrova. Ce ze lite obnoviti prvotno obliko tesnila, obrnite valj do polnega giba približno 10-krat pod pritiskom.

1. Periodic no ustvaranje tlaka : tudi ko niso v uporabi, vsake 3-4 mesece aktiviraje in ustvarite tlak v hidravlicnih cilindrih, da ohranite elastičnost tesnil in tesnil ter tako zagotovite, da ohranijo potrebno tlacno trdnost in sposobnost tesnenja. Za shranjevanje na prostem po zahtevanih delovnih ciklih povenno nanesite protikorozijski mast na vse podaljsane palice. Zagotovite, da so podaljsane palice zašcitene pred mehanskimi poškodbami, sjagarcija proizvajalca ne krije takih poškodb.
2. Polożaj skladiścenja : Hidravlicne cilindre shranjujte v vodoravnem polożaju, brez kakrśnih koli napetosti ali obremenitev.
3. Pogoji skladišenja : Hidravlicne cilindre hranite v zaprtih prostorih pri temperaturah med -10°C in +40°C, v suhem okolju, zašitenem pred neposredno sončno svetlobo. Idealna relativna vlažnost mora biti pod 70 %.

Odlaganje rabljenih naprav

Ko se izdelek zaradi obicajne mehanske obrabe poskoduje ali ga ni mogoce uporabljati, ga morate zavreci v skladu z veljavnimi predpis i o odpadkih v vaši državi.

Odpravljanje težav

Problem	Možni
Cylinder se ne iztegne	Črpalka ne deluje pravilno Obremenitev presega nazivno zmogljivost Spojke niso popolnama zategnjene Izpustni ventil Črpalke ni zaprt Nivo olja v Črpalki je nizek Sistem ni pravilno povezan
Cylinder se razteza prepočasi	Pušćanje v hidravličnih povezavah Spojke niso popolnama zategnjene Črpalka ne deluje pravilno
Cylinder se razteza v neenakomernih gibih	V hidravličnem sistemu je zrak Bat cilindra je zavezujoč Črpalka ne deluje pravilno
Cylinder se preneha raztezati	Cylinder je popolnama iztegnjen Nivo olja v Črpalki je nizek Spojke niso popolnama zategnjene Bat cilindra je zavezujoč
Cylinder se raztegne, vendar ne zadrži pritiska	Pušćanje v hidravličnih povezavah Poškodba tesnil cilindra Sistem ni pravilno povezan Črpalka ne deluje pravilno
Cylinder se ne umakne	Spojke niso popolnama zategnjene Povratna vzet je poškodovana Poškodba notranjih component cilindra Izpustni ventil Črpalke ni odprt Nivo olja v Črpalki je previsok V povratni liniji je omejitev
Olje pušća iz razbremenilnegа ventila cilindra	V povratni liniji je omejitev Spojke niso popolnama zategnjene
Olje pušća iz cilindra Poškodba tesnil cilindra
	Poškodbe notranjih component Spojke niso popolnama zategnjene
