MANUALE UTENTE HJS-HC20 MSW

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto agli sforzo per garantire l'accuratezza della traduzione, ma tiani presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

Dati tecnici

Descrizione del parametro Valore del	parametro
Nome del prodotto Pistone idraulico
Modello	MSW-HJS-HC20
Capacità di carico massima [tonnellate] 20
Pressione massima [bar] 700
Dimensioni [larghezza * lunghezza * altezza; mm]	85*125*105
Peso [kg] 3,95

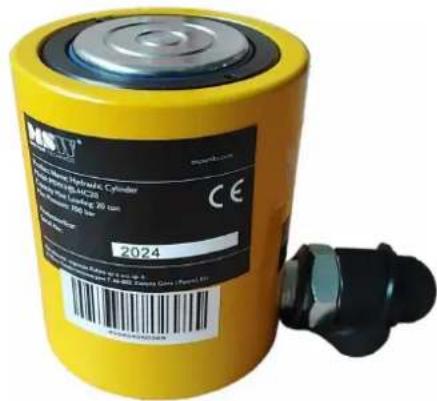

Descrizione del dispositivo

Questo prodotto è progettato per sollevare, sostenere e applicare una forza controllata, il che lo rende idealeanche per applicazioni in cui l'accessibilità è limitata. É utile per i professionisti dell'attrezzatura, i produttori, i saldatori e le officine specializzate nella costruzione di carrozerie e telai per autoveicoli, ed è ampiamenteutilizzato in settori quali l'energia, la chimica, l'acciaio, la costruzione di ponti e la meccanica.

Questo prodotto deve essere utilizzato insieme a una pompa idraulica, poiché l'uso autonomo non fornirà una pressione sufficiente per il normale funzionamento.

Nota : la pompa non è inclusa nella confezione del prodotto.

Ogni cilindro idraulico viene venduto singolarmente e non fa parte di un set.

Variazioni del modello :

• I modelli 10T e 20T sono costuiti da duesezioni.
  I modelli 30T e superiori sono costituiti da tresezioni.

Compatibilità pompa idraulica :

I modelli 10T/20T richiedono la pompa idraulica MSW-HPM-01.

I modelli 30T/50T/100T possono essere utilizzati sua con la pompa idraulica MSW-HPM-01 che con una pompa elettrica.

L'utente è responsable di eventuali danni derivanti da un uso improper del disposativo.

Parametro del connettore

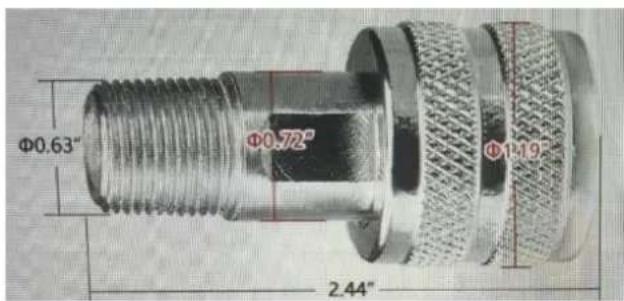

Connettore femmina ZG 3/8" sulla pompa

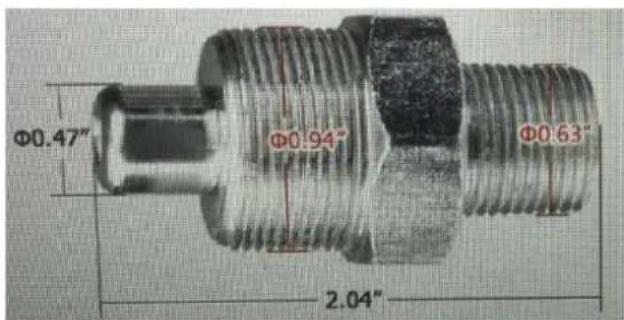

Connettore maschio ZG 3/8" sul cilindro

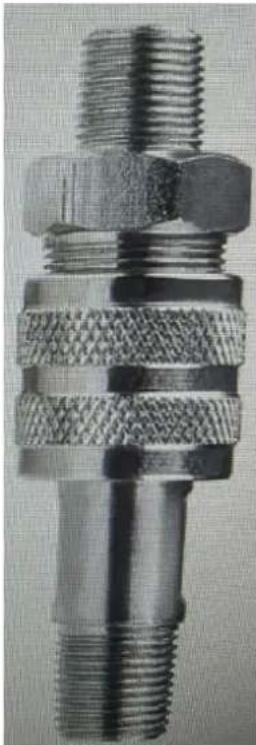

La connessione perfetta

Operazione

Ambiente di lavoro

Assicurarsi che il prodotto funzioni in condizioni ambientali idonee (da -10^ a +40^ , umidità relativiva 70% ). L'utilizzo in condizioni estreme più ridurre la durata utile dei cilindri idraulici.

Per un correto funzionamento, tutti i cilindri idraulici devono essere posizionati su una superficie piana e solida. Posizionarlo su un terreno smesso o sabbioso potrebbe danneggiarsi.

Istruzioni per l'installazione

1. Prima di disimballare il cilindro idraulico, ispezionarlo attendamente per verificare che non vi siano danni esterni dovuti al trasporto.
2. Assicurarsi che tutti i componenti siano privi di polvere, materiali pericolosi e umidità. Verificare che tubi, flessibili e parti idrauliche siano puliti e privi di liquidi non idonei, particelle abrasive o contaminanti. Verificare che tutti i tubi, le tubazioni e le valvole siano collegati correttamente.
3. Prima dell'installazione, lubrificare tutti i cuscinetti e i perni (se applicabili) sul cilindro idraulico.
4. Assicurarsi che non agiscano carichi laterali sulla sezione centrale del cilindro. Tutte le forze di carico devono essere allineate completamente paralleamente all'asse del cilindro, poiché i carichi laterali o radiali sono possono causare danni irreversibili.
5. Collegare il connettore rapido della pompa al cilindro idraulico. Selezionare la posizione desiderata, quando serrare la vite di scarico della pompa idraulica sulla pompa idraulica per iniziare il funzionamento.
6. Fissare tutti i collegamenti idraulici e serrare completamente a mano i giunti per garantire il corretto flusso dell'olio tra la pompa e il cilindro.
7. Dopo l'uso, per abbassare l'asta del pistone, ruotare leggermente in senso antiorario la manopola di controlo manuale dell'olio. Ciò consente al cilindro idraulico di rilasciere la pressione, provocando la discesa graduale dell'asta del pistone. NON rilasciarlo troppo rapidamente, poiché potrebbe causare una caduta improvvisa e pericolosa.

Note: Il prodotto è dotato di una funzione di retrazione automatica. Basta rilasciare l'interruttore e la parte estesa si allineera automaticamente.

AVVERTIMENO!

• Tenersi a distanza di sicurezza dal percorso dell'asta del pistone e prestare attenzione quando si collegano i raccordi dei tubi flessibili.
• Si noti che l'aggiunta di accessori o estensioni a unsystema idraulico riduce la capacité del cilindro a quella del componente con la portata più bassa in uso. Per evitare che lostantuffo ruoti durante l'attacco, estenderlo e applicare una forza di pompaggio sufficiente a fissarlo durante l'aggiunta dell'attacco o dell'estensione.

Controllo perdite

1. Controllare visamente eventuali perdite attorno al cilindro idraulico.
2. Se non si osservano perdite, effettuare un test a bassa pressione (fino al 25% della pressione nominale).

3. Provare il cilindro sia in posizione estesa che retratta, mantenendo ciascuna posizione per 5 minuti per confermare che la pressione sia stabile.

4. Eseguire un test ad alta pressione (pressione di progett) con il cilindro completamente esteso e retratto, mantenendo ciascuna posizione per 5 minuti per verificare la stabilità della pressione ai livelli specificati.

5. Una volta completati tutti i testenza rilevare problemi, il cilindro idraulico è pronto per l'uso.

AVVISO！

• Questo prodotto è progettato con una struttura a molla di ritorno, che consente di rimuoverlo rapidamente dopo il sollevamento. Tuttavia, NON tirare la bombola utilizzando il tubo flessibile in dotazione.
  Non superare la pressione massima di esercizio individata nel presente manuale.

Pulizia e manutenzione

Manutenzione generale

1. Ispezionare pensilmente le parti del cilindro idraulico per individuare eventuali segni di danni, corrosione o usura.
2. Se possibile, proteggere ilsystema idraulico e i componenti dai pericoli ambientali. Verificare che giunti e connettori siano fissati saldamente; collegamenti allentati possono causare perdite di olio, con seguenti danni all'attrezatura e contaminazione ambientale.
3. Controllare regolarmente la temperatura e la pulizia dell'olio. Assicurarsi che la temperatura dell'olio non superi 70^ per evitare danni alle guarnizioni del cilindro idraulico.
4. Non utilizzato ugelli a getto ad alta pressione per pulire il cilindro, poiché potrebbero danneggiare la vernice, le guarnizioni e i cuscinetti. Evitare di smontare il cilindro idraulico; se è necessario sostituire delle parti, contattateci. Lo smantelltamento non autorizzato invalidere la garanzia.
5. I controli sulla pulizia dell'olio possono essere seeguiti da operatori idraulici certificati.

Manutenzione dei componenti principali

1. Biella

• Ingrassare lo stelo del pistone almeno una volta al mese. Se il cilindro idraulico è esposto al sale, è necessario pressurizzarlo almeno due volte alla settimana. Ciò contribuire sice a prolungare la durata utile del cilindro idraulico.
• Ispezionare mensilmente la superficie dell'asta del pistone per verificare che non vi siano danni. L'olio del cilindro idraulico generalmente protege lo stelo del pistone.
  Assicurarsi che la parte esposta dello stelo del pistone (l'area non a lavoro con l'olio) sua sempre protetta.

2. Corpo del cilindro

• Controllare mensilmente eventuali danni o crepe alla vernice. Tutti i danni alla vernice devono essere riparati immediatamente.

3. Cuscinetti

Per i cilindri idraulici con cuscinetti, ingrassare o ispezionare i cuscinetti pensilmente. La mancata lubrificazione dei cuscinetti ne riduce notevolmente la durata utile.
I cuscinetti esenti da manutenzione non devono essere ingrassati!

Conservazione

Se il cilindro idraulico non viene quello in funzione immediatamente, adottare le seguenti misure protettive:

1. Trasporto e movimentazione : tenero lo stelo del pistone completamente retratto durante il trasporto e il sollevamento.
2. Conservazione prolongata con stelo esteso : se lo stelo del cilindro cromato viene esteso durante il trasporto o la conservazione, applicare grasso anticorrosione per proteggere lo stelo esposto.
3. Stoccaggio orizzontale a lungo termine: se conservato orizzontalmente per altre quattro mesi, potrebbero verificarsi lievi cali di pressione e/o perdite di olio tra l'asta cromata e il coperchio anteriore. Ciò è dovuto alla pressione continua esercità sulla guarnizione del pistone e sulla guarnizione del coperchio anteriore. Per ripristinare la forma originale della guarnizione, far compiere al cilindro la corsa completeness per circa 10 volte sostoe pressione.
4. Pressurizzazione periodica :anche quando non sono in uso, attivare e pressurizzare i cilindri idraulici agli 3-4 mesi per mantenere l'elasticità delle guarnizioni e delle guarnizioni, assicurando che mantengano la necessaria resistenza alla compressione e la capacité di tenuta. Per lo stoccaggio all'aperto dopo i cicli di funzionamento richiesti, riapplicare grasso anticorrosione su tutte le aste estese. Assicurarsi che le aste estese siano protette da danni meccanici, poiché tali danni non sono coperti alla garanzia del produttore.
5. Posizione di stoccaggio: conservare i cilindri idraulici in posizione orizzontale, liberi da qualsiastensiono o carico.
6. Condizioni di stoccaggio: conservare i cilindri idraulici al chiuso a temperature comprese tra -10^ e +40^ , in un ambiente asciutto e protetto alla luce solare diretta. L'umidità relativa dovrebbe essere idealmente inferiore al 70% .

Smaltimento dei dispositivi usati

Se il prodotto risulta danneggiato o inutilizzabile a causa della normale usura meccanica, deve essere smaltito in conformità con le normative sui rifiuti vigenti nel proprio Paese.

Risoluzione dei problemi

Problema	Possibili
Il cilindro non si estenderà	La pompa non funziona correttamente Il carico supera la capacité nominale I giunti non sono Completely serrati La valvola di rilascio della pompa non è chiusa Il livello dell'olio della pompa è basso Ilsystema non è collegato correttamente
Il cilindro si estende troppo lentamente	Perdita nei collegamenti idraulici I giunti non sono Completely serrati La pompa non funziona correttamente
Il cilindro si estende inorse irregolari	C'è aria nelsystema idraulico Lo stantuffo del cilindro è vincolante La pompa non funziona correttamente
Il cilindro smette di estendersi	Il cilindro è Completely esteso Il livello dell'olio della pompa è basso I giunti non sono completely serrati Lo stantuffo del cilindro è vincolante
Il cilindro si estende ma non mantiene la Perdita nei	collegamenti idraulici
pressione Danni alle guarnizioni dei cilindri	Ilsystem non è collegato correttamente La pompa non funziona correttamente
Il cilindro non si ritrae	I giunti non sono completamente serrati Molla di retrazione danneggiata Danni ai componenti interni del cilindro La valvola di rilascio della pompa non è aperta Il livello dell'olio della pompa è troppo pieno C'è una restrizione nella linea di ritorno
Perdite di olio alla valvola di sicurezza del cilindro	C'è una restrizione nella linea di ritorno I giunti non sono completamente serrati
Perdite di olio dal cilindro	Danni alle guarnizioni dei cilindri Danni ai componenti interni I giunti non sono completamente serrati
