GEBRUIKSAANWIJZING HJS-HC20 MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen Niet perfect+zijn en Niet bedoeld zichn om menselijkke vertalers te verrangen. De officièle versie van de gebruikershandleiding is in het Engels. Eventuele verschillen:tussen de vertaalde versie en de originele Engelse versie zichn nicht juridisch bindend. Als uvragen heb't over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officièlereferentie. Versies in andere talen zichn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Hydraulische
Model	MSW-HJS-HC20
Maximale laadcapaciteit [ton] 20
Maximale druk [bar] 700
Afmetingen [breedte * lenghte * hoogte; mm] 85*125*105
Gewicht [kg] 3,95

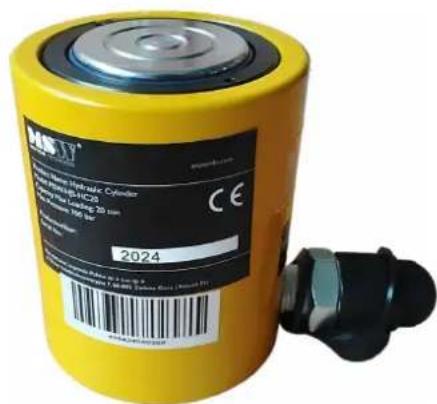

Beschrijving

Dit product is ontworpen om te tilen, te ondersteunen en gecontroleerde kracht uit te oefenen. Dit is ook ideaal voor toepassenen waar bij de toegankelijkheid beperkt is. Het is handig voor professionals in de hijstechniek, fabrikanten, lassers en werkplaatsen die gespecialiseerd zich in de constructie van autocarrosserieen en -frames. Het worden ook veel gebruikt in sectoren als energia, chemie, staal, bruggenbouw en machinebauw.

Dit product moet worden gebruikt in combinatie met een hydraulische pomp, waarst zichstandig gebruik Niet voldoende druk levert voor normale werkinq.

Let op : De pomp is Niet bij de productverpakking inbegrenp.

Elke hydraulische cilinder worden afzonderlijk verkocht en maakt geen deeluit van een set.

Modelvarieties:

• De modellen 10T en 20T bestaanuit twee delen.
• Modellen 30T en hoger bestaanuitdrelen.

• De modellen 30T/50T/100T können worden gebrukt met de MSW-HPM-01 hydraulische pomp of een elektrische pomp.

De gebruiker is aansprakelijk voor alle schade die voortvloeituit onbedoeld gebruik van het apparaat.

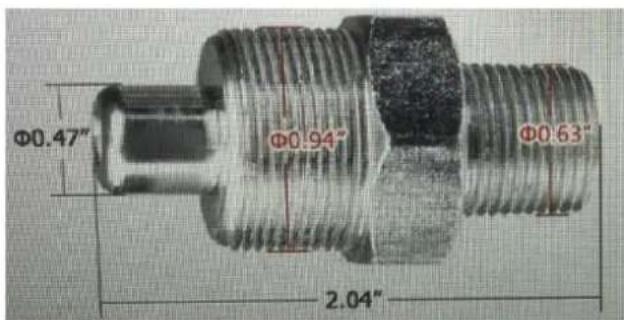

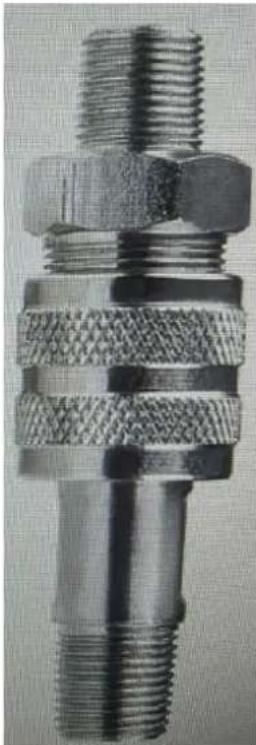

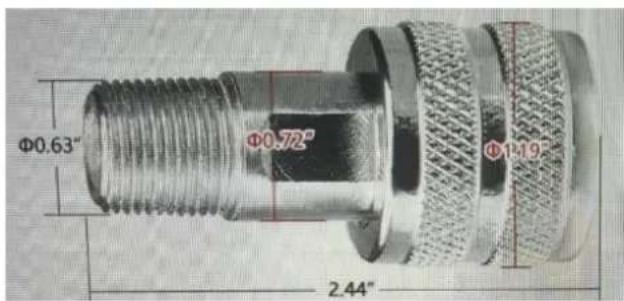

Parameter van de connector

ZG 3/8" vrouwelijkke connector op de pomp

ZG 3/8" mannelijke connector op de cilinder

De perfecte verbinding

Anvendelse

Werkomgeving

Zorg ervoor dat het product werkt binnen geschikte omgevingsomstandigheden (-10°C tot + 40°C, relatieve vochichtigheid 70%). Bij gebruik onder extreme omstandigheden kan de levensduur van de hydraulische cilinders verkort worden.

Voor een goede werkung moeten alle hydraulische cilinders op een vlakke, stevige ondergrund worden geplaatst. Als u het op losse of zanderige grond plaatst, kan dit schade veroorzaken.

Installatie-instructies

1. Controller de hydraulische cilinder grondig op eventuele externe transportschade voordat u unde ze uitpakt.
2. Zorg ervoor dat alle componenten vrij় van stof, gevaarlijke stoffen en vocht. Controller of slangen, ledingen en hydraulische onderdelen schoon় en vrij van ongeschikte vloeistoffen, schurende deeltjes of verontreinigingen. Controller of alle slangen, ledingen en kleppen goed় aanegasloten.
3. Smeer vór de installmente alle lagers en pennen (indien van toepassing) op de hydraulische cilinder.
4. Zorg ervoor dat er geen zijdelingse krachten op het middengedeelte van de cilinder worden uitgeofend. Alle belastingskrachten moeten volledig parallel aan de as van de cilinder verlopen, waar dat zijdelingse of radiale belastingen onherstelbare schade konnen verroorzaken.
5. Sluit de snelkoppeling van de pomp aan op de hydraulische cilinder. Selecteer de gewenste positie en draaiervolgens de aftapschroef van de hydraulische pomp vast om de werkig te starten.
6. Zorg dat alle hydraulische verbindingen goed vastzitten en draai de koppelingen met de hand stevig vast om een goede oliestroom:tussen de pomp en de cilinder te garanderen.
7. Na gebruik Aunt u de zuigerstang latent zakken door de handmatige olieregelknop iotaens gegen de klok in te draaien. Hierdoor kan de hydraulische cilinder de druk loslaten, waardoor de zuigerstang geleidelijk maar beneden zakt. Laat het NIET te snel los, want dit kan een gevaarlijk, plotselinge val veroorzaken.

Opmerking: Het product beschikt over een automatische intrekfunctie. Laat de schakelaar los en het uitgeschoven gedeelte worden automatisch uitgelijnd.

WAARSCHUWING！

• Blijf uit de buurt van de zuigerstang en wees voorzichtig bij het aansluiuten van slangkoppelingen.
  Houd er rekening mee dat het toevoegen van hulpstukken of verlengstkuren aan een hydraulisch systeme de capacititeit van de cilinder verlaagt tot die van het onderdeel met de laagste capacititeit dat in gebruik is. Om te voorkomen dat de plunjgeraat draaien tijdens het bevestigen, schuift u de plunjert en oefent u voldoende pompkracht uit om deze vast te zetten terwijl u het opzetuk of de verlenging bevestigt.

Lekkagecontrole

1. Controller visuel op eventuele lekkages rond de hydraulische cilinder.
2. Indien er geen lekkages worden geconstasteerd, voer dan een lagedruktest uit (tot 25% van de nominale druk).

3. Test de cilinder in zowel de uitgeschoven als de ingetrokken positie en houd deutsche positie 5 Minutes vast om te controleren of de druk stabel is.

4. Voer een hagedruktest (ontwerpdruk) uit met de cilinder volledig uitgeschoven en ingetrokken, waar bij uelke positie 5 minuten vasthoudt om de drukstabilititeit op de opgegeven niveaus te verifiieren.

5. Zodra alle tests zijn voltooid en er geen problemen zijn gedetecteerd, is de hydraulische cilinder maar voor gebruik.

KENNISGEVING！

• Dit product is ontworpen met een veerretourstructuur, waardoor het snel kan worden verwijderd nadat het is opgetild. Trek de cilinderECHTER NIET aan de bijgeleverde slang.
• Overschrijd de maximale werkdruk zoals aangegeven in deze handleiding Niet.

Reiniging en onderhoud

Algemeen onderhoud

1. Controller de onderdelen van de hydraulische cilinder maandelijks op tekenen van schade, corrosie of slijtage.
2. Bescherm het hydraulische system en de componenten ervan indien möglich gegen bevaren uit de omgeving. Controller of de verbindingen en connectoren goed vastzitten. Losse verbindingen kuren leiden tot olielekken, wat zowel schade aan de apparatuur als verontreiniging van de omgeving tot geolg dan hebben.
3. Controller regelmatig de oliettemperatuur en -reinheid. Zorg ervoor dat de oliettemperatuur Niet hoger is dan 70^ om schade aan de pakkingen van de hydraulische cilinder te voorkomen.
4. Gebruik geen hagedrukreinigers om de cilinder te reinigen, odomat hierdoor de lak, pakkingen en lagers beschadigd können raken. Demonteer de hydraulische cilinder Niet. Neem contact met ons op als onderden verrangen要去en worden. Bij ongeoorloofde demontage verwalt de garantie.
5. Gecertificierde hydrauliekoperators kuren inspecties op oliereinheid uitvoeren.

Onderhoud van hoofdcomponenten

1. Zuigerstang

• Smeer de zuigerstang minimaal een keer per maand. Als de hydraulische cilinder aan zout worden blootgesteld,要去这点aal twee keer per week op druk worden gebracht. Hierdoor wordt de levensduur van de hydraulische cilinder verlengd.
• Controller het oppervlak van de zuigerstang maandelijks op eventuele schade. De olie in de hydraulische cilinder beschermt doorgaans de zuigerstang.
  Zorg ervoor dat het blootgestelde deel van de zuigerstang (het gedeelte dat Niet in contact komt met de olie) altiijd beschermrd is.

2. Cylinderlichaam

• Controller maandelijks op eventuele lakschade of scheuren. Alle lakschade要去 onmiddelijk worden gerepareerd.

3. Lagers

Bij hydraulische cilinders met lagers dient u de lagers maandelijks te smeren of te inspecteren. Als lagers nicht worden gesmeerd, worden hun levensduur aanzienlijk verkort.
- Onderhoudsvrije lagers mogen nicht gesmeerd worden!

Opslag

Als de hydraulische cilinder Niet onmiddelijk in gebruik worden genomen, neem dan de volgende beschemende maatregelen:

1. Transport en behandeling : Houd de zuigerstang tijdens transport en heffen volledig ingetrokken.
2. Langdurige opslag met uitgeschoven stang : Als de verchroomde cilinderstangijdens transport of opslag wordt uitgeschoven, breng dan anti-corrosievet aan om de blootgestelde stang te beschemen.
3. Langdurige horizontale opslag: Bij horizontale opslag gedurende meer dan vier maanden können erlichte drukdalingen en/of olielekken optreden:tussen de verchroomde stang en het Voordeksel. Dit is het gevolg van de voortdurende druk op de zuigerpakking en de pakking van het Voordeksel. Om de oorspronkelijke vorm van de afdichting te herstellen, moet u de cilinder ongeveer 10 keer onder druk een volledige slag latent make.
4. Periodieke drukverhoging : Ook als de hydraulische cilinders Niet in gebruik zich, moeten ze elke 3-4 maanden worden geactiveerd en op druk worden gebracht om de elastificeit van de pakkingen en pakkingen te behouden. Zo behouden ze de benodigde druksterkte en afflichtingscapaciteit. Bij buitenopslag na de vereiste gebruikscycli, dient u opnieuw anti-corrosievet aan te brengen op alleuitstekende stangen. Zorg ervoor dat uitgeschoven stangen beschermd zich gegen Mechanische schade. Dergelijk schade valt namelijk nicht onder de garantie van de fabrikant.
5. Opslagpositie: Sla de hydraulische cilinders horizontal op, vrij van spanning of belasting.
6. Opslagconditions : Bewaar hydraulische cilinders binnenshuis bij temperaturen:tussen -10^ en +40^ , in een droge omgeving en beschermd gegen direct zonlicht. De relativie luchtvochtigheid要去 idealiterlager..., dan 70%

Afvoeren van gebruekte apparaten

Wanneer het product beschadigd raakt of onbruikbaar worden door normale mechanische slijtage,要去 het worden afgevoerd volgens de geldende afvalvoorschriften van uw land.

Problemen oplossen

Probleem	Mogelijk
De cilinder zal nicht uitschuiven	De pomp werkt nicht goed De belasting overschrijdt de nominale capaciteit Koppelingen zich niet volledig vastgedraaid Het ontluchtingsventiel van de pomp is nicht gesloten Het oliepeil van de pomp is laag Het systeme is nicht goed aangesloten
De cilinder schuift te langzaam UIT	Lekkage in hydraulische aansluitingen Koppelingen zich niet volledig vastgedraaid De pomp werkt nicht goed
De cilinder strekt zich UIT in ongelijke slagen	Er zit lucht in het hydraulische systeme De cilinderplunj er is vastgelopen De pomp werkt nicht goed
De cilinder stocht met uitschuiven	De cilinder is volledig UITgeschoven Het oliepeil van de pomp is laag Koppelingen zich niet volledig vastgedraaid De cilinderplunj er is vastgelopen
De cilinder schuift uit maar houdt geen druk vast	Lekkage in hydraulische aansluitingen Schade aan cilinderafdichtingen Het systeme is Niet goed aangesloten De pomp werkt nicht goed
De cilinder kan nicht worden ingetrokken	Koppelingen zijn Niet volledig vastgedraaid Terugtrekveer beschadigd Schade aan interne cilindercomponenten Het ontluchtingsventiel van de pomp is Niet open Het oliepeil van de pomp is te hoog Er is een beperking in de retourleiding
Olie lekt uit het cilinderontlastventiel	Er is een beperking in de retourleiding Koppelingen zijn Niet volledig vastgedraaid
Olie lekt uit cilinder	Schade aan cilinderafdichtingen Schade aan interne componenten Koppelingen zijn Niet volledig vastgedraaid
