GEBRUIKSAANWIJZING HJS-MS20 MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Hydraulische
Model	MSW-HJS-MS20
Maximale laadcapaciteit [ton] 20
Maximale druk [bar] 700
Afmetingen [breedte * lengte * hoogte; mm] 80*140*55
Gewicht [kg] 2,8

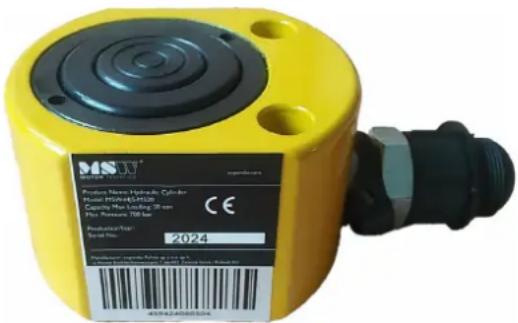

Beschrijving

Dit product is ontworpen om te tillen, te ondersteunen en gecontroleerde kracht uit te oefenen. Hierdoor is het ideaal voor diverse toepassingen in de energie-, chemische, mechanische en industriële sector.

Let op : Dit product is niet geschikt voor gebruik in auto's.

Dit product moet worden gebruikt in combinatie met een hydraulische pomp, omdat zelfstandig gebruik niet voldoende druk levert voor normale werking.

Let op : De pomp is niet bij de productverpakking inbegrepen.

Elke hydraulische cilinder wordt afzonderlijk verkocht en maakt geen deel uit van een set.

Modelvarieties :

• De modellen 10T en 20T bestaan uit twee delen.
• Modellen 30T en hoger bestaan uit drie delen.

Compatibiliteit hydraulische pomp :

• Voor de 10T/20T-modellen is de MSW-HPM-01 hydraulische pomp vereist.
• De modellen 30T/50T/100T kunnen worden gebruikt met de MSW-HPM-01 hydraulische pomp of een elektrische pomp.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

Parameter van de connector

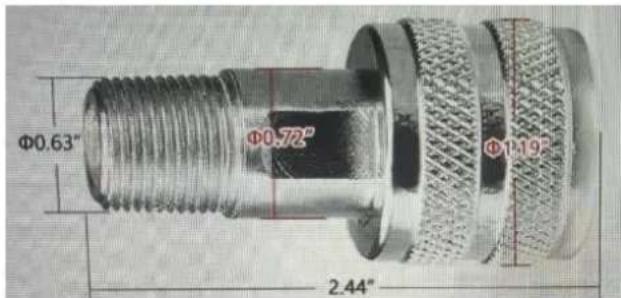

Φ0.63" Φ0.72" Φ1.19" 2.44"

ZG 3/8" vrouwelijke connector op de pomp

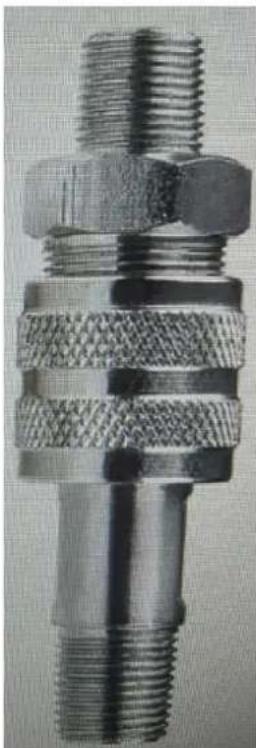

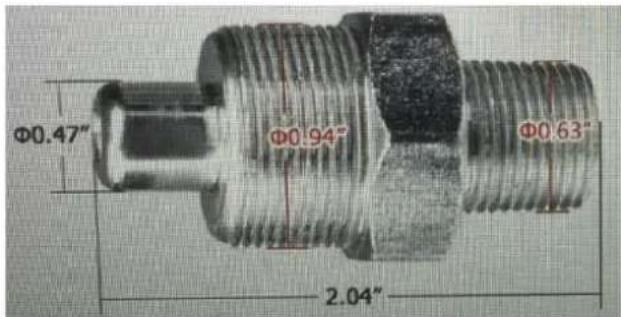

Φ0.47" Φ0.94" Φ0.63" 2.04"

ZG 3/8" mannelijke connector op de cilinder

Zorg ervoor dat het product werkt binnen geschikte omgevingsomstandigheden (-10°C tot + 40°C, relatieve vochtigheid 70%). Bij gebruik onder extreme omstandigheden kan de levensduur van de hydraulische cilinders verkort worden.

Voor een goede werking moeten alle hydraulische cilinders op een vlakke, stevige ondergrond worden geplaatst. Als u het op losse of zanderige grond plaatst, kan dit schade veroorzaken.

Installatie-instructies

1. Controleer de hydraulische cilinder grondig op eventuele externe transportschade voordat u deze uitpakt.
2. Zorg ervoor dat alle componenten vrij zijn van stof, gevaarlijke stoffen en vocht. Controleer of slangen, leidingen en hydraulische onderdelen schoon zijn en vrij van ongeschikte vloeistoffen, schurende deeltjes of verontreinigingen. Controleer of alle slangen, leidingen en kleppen goed zijn aangesloten.
3. Smeer vóór de installatie alle lagers en pennen (indien van toepassing) op de hydraulische cilinder.
4. Zorg ervoor dat er geen zijdelingse krachten op het middengedeelte van de cilinder worden uitgeoefend. Alle belastingskrachten moeten volledig parallel aan de as van de cilinder verlopen, omdat zijdelingse of radiale belastingen onherstelbare schade kunnen veroorzaken.
5. Sluit de snelkoppeling van de pomp aan op de hydraulische cilinder. Selecteer de gewenste positie en draai vervolgens de aftapschroef van de hydraulische pomp vast om de werking te starten.
6. Zorg dat alle hydraulische verbindingen goed vastzitten en draai de koppelingen met de hand stevig vast om een goede oliestroom tussen de pomp en de cilinder te garanderen.
7. Na gebruik kunt u de zuigerstang laten zakken door de handmatige olieregelknop iets tegen de klok in te draaien. Hierdoor kan de hydraulische cilinder de druk loslaten, waardoor de zuigerstang geleidelijk naar beneden zakt. Laat het NIET te snel los, want dit kan een gevaarlijke, plotselinge val veroorzaken.

Opmerking: Nadat de druk is afgelaten, zal de zuiger niet meer vanzelf terugtrekken. Druk de hydraulische cilinder stevig met de hand in.

WAARSCHUWING!

• Blijf uit de buurt van de zuigerstang en wees voorzichtig bij het aansluiten van slangkoppelingen.
- Houd er rekening mee dat het toevoegen van hulpstukken of verlengstukken aan een hydraulisch systeem de capaciteit van de cilinder verlaagt tot die van het onderdeel met de laagste capaciteit dat in gebruik is. Om te voorkomen dat de plunjer gaat draaien tijdens het bevestigen, schuift u de plunjer uit en oefent u voldoende pompkracht uit om deze vast te zetten terwijl u het opzetstuk of de verlenging bevestigt.

Lekkagecontrole

1. Controleer visueel op eventuele lekkages rond de hydraulische cilinder.
2. Indien er geen lekkages worden geconstateerd, voer dan een lagedruktest uit (tot 25% van de nominale druk).
3. Test de cilinder in zowel de uitgeschoven als de ingetrokken positie en houd deze positie 5 minuten vast om te controleren of de druk stabiel is.

4. Voer een hogedruktest (ontwerpdruk) uit met de cilinder volledig uitgeschoven en ingetrokken, waarbij u elke positie 5 minuten vasthoudt om de drukstabiliteit op de opgegeven niveaus te verifiëren.

5. Zodra alle tests zijn voltooid en er geen problemen zijn gedetecteerd, is de hydraulische cilinder klaar voor gebruik.

KENNISGEVING!

• Dit product is ontworpen met een veerretourstructuur, waardoor het snel kan worden verwijderd nadat het is opgetild. Trek de cilinder echter NIET aan de bijgeleverde slang.
• Overschrijd de maximale werkdruk zoals aangegeven in deze handleiding niet.

Reiniging en onderhoud

Algemeen onderhoud

1. Controleer de onderdelen van de hydraulische cilinder maandelijks op tekenen van schade, corrosie of slijtage.
2. Bescherm het hydraulische systeem en de componenten ervan indien mogelijk tegen gevaren uit de omgeving. Controleer of de verbindingen en connectoren goed vastzitten. Losse verbindingen kunnen leiden tot olielekken, wat zowel schade aan de apparatuur als verontreiniging van de omgeving tot gevolg kan hebben.
3. Controleer regelmatig de olietemperatuur en -reinheid. Zorg ervoor dat de olietemperatuur niet hoger is dan 70°C om schade aan de pakkingen van de hydraulische cilinder te voorkomen.
4. Gebruik geen hogedrukreinigers om de cilinder te reinigen, omdat hierdoor de lak, pakkingen en lagers beschadigd kunnen raken. Demonteer de hydraulische cilinder niet. Neem contact met ons op als onderdelen vervangen moeten worden. Bij ongeoorloofde demontage vervalt de garantie.
5. Gecertificeerde hydrauliekoperators kunnen inspecties op oliereinheid uitvoeren.

Onderhoud van hoofdcomponenten

- Zuigerstang

1. Smeer de zuigerstang minimaal één keer per maand. Als de hydraulische cilinder aan zout wordt blootgesteld, moet deze minimaal twee keer per week op druk worden gebracht. Hierdoor wordt de levensduur van de hydraulische cilinder verlengd.
2. Controleer het oppervlak van de zuigerstang maandelijks op eventuele schade. De olie in de hydraulische cilinder beschermt doorgaans de zuigerstang.
3. Zorg ervoor dat het blootgestelde deel van de zuigerstang (het gedeelte dat niet in contact komt met de olie) altijd beschermd is.

- Cilinderlichaam

1. Controleer maandelijks op eventuele lakschade of scheuren. Alle lakschade moet onmiddellijk worden gerepareerd.

• Lagers

1. Bij hydraulische cilinders met lagers dient u de lagers maandelijks te smeren of te inspecteren. Als lagers niet worden gesmeerd, wordt hun levensduur aanzienlijk verkort.
2. Onderhoudsvrije lagers mogen niet gesmeerd worden!

Opslag

Als de hydraulische cilinder niet onmiddellijk in gebruik wordt genomen, neem dan de volgende beschermende maatregelen:

1. Transport en behandeling : Houd de zuigerstang tijdens transport en heffen volledig ingetrokken.
2. Langdurige opslag met uitgeschoven stang : Als de verchroomde cilinderstang tijdens transport of opslag wordt uitgeschoven, breng dan anti-corrosievet aan om de blootgestelde stang te beschermen.

3. Langdurige horizontale opslag : Bij horizontale opslag gedurende meer dan vier maanden kunnen er lichte drukdalingen en/of olielekken optreden tussen de verchroomde stang en het voordeksel. Dit is het gevolg van de voortdurende druk op de zuigerpakking en de pakking van het voordeksel. Om de oorspronkelijke vorm van de afdichting te herstellen, moet u de cilinder ongeveer 10 keer onder druk een volledige slag laten maken.

4. Periodieke drukverhoging : Ook als de hydraulische cilinders niet in gebruik zijn, moeten ze elke 3-4 maanden worden geactiveerd en op druk worden gebracht om de elasticiteit van de pakkingen en pakkingen te behouden. Zo behouden ze de benodigde druksterkte en afdichtingscapaciteit. Bij buitenopslag na de vereiste gebruikscycli, dient u opnieuw anti-corrosievet aan te brengen op alle uitstekende stangen. Zorg ervoor dat uitgeschoven stangen beschermd zijn tegen mechanische schade. Dergelijke schade valt namelijk niet onder de garantie van de fabrikant.

5. Opslagpositie : Sla de hydraulische cilinders horizontaal op, vrij van spanning of belasting.

6. Opslagcondities : Bewaar hydraulische cilinders binnenshuis bij temperaturen tussen -10°C en +40°C, in een droge omgeving en beschermd tegen direct zonlicht. De relatieve luchtvochtigheid moet idealiter lager zijn dan 70%.

Afvoeren van gebruikte apparaten

Wanneer het product beschadigd raakt of onbruikbaar wordt door normale mechanische slijtage, moet het worden afgevoerd volgens de geldende afvalvoorschriften van uw land.

Problemen oplossen

Probleem	Mogelijke
De cilinder zal niet uitschuiven	De pomp werkt niet goedBelasting overschrijdt de nominale capaciteitKoppelingen zijn niet volledig vastgedraaidHet ontluchtingsventiel van de pomp is niet geslotenHet oliepeil van de pomp is laagHet systeem is niet goed aangesloten
De cilinder schuift te langzaam uit	Lekkage in hydraulische verbindingenKoppelingen zijn niet volledig vastgedraaidDe pomp werkt niet goed
De cilinder strekt zich uit in ongelijke slagen	Er zit lucht in het hydraulische systeemDe cilinderplunjer is vastgelopenDe pomp werkt niet goed
De cilinder stopt met uitschuiven	De cilinder is volledig uitgeschovenHet oliepeil van de pomp is laagKoppelingen zijn niet volledig vastgedraaidDe cilinderplunjer is vastgelopen

oorzake

De cilinder schuift uit maar houdt geen druk vast	Lekkage in hydraulische verbindingenSchade aan cilinderafdichtingenHet systeem is niet goed aangeslotenDe pomp werkt niet goed
De cilinder kan niet worden ingetrokken	Koppelingen zijn niet volledig vastgedraaidTerugtrekveer beschadigdSchade aan interne cilindercomponentenHet ontluchtingsventiel van de pomp is niet openHet oliepeil van de pomp is te hoogEr is een beperking in de retourleiding
Olie lekt uit het cilinderontlastventiel	Er is een beperking in de retourleidingKoppelingen zijn niet volledig vastgedraaid
Olie lekt uit cilinder	Schade aan cilinderafdichtingenSchade aan interne componentenKoppelingen zijn niet volledig vastgedraaid
