BEDIENUNGSANLEITUNG HJS-MS20 MSW

Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Genauigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über [e-mail] erhältlich.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Hydraulikzylinder
Modell	MSW-HJS-MS20
Kapazität max. Belastung [Tonne] 20
Maximaler Druck [bar] 700
Abmessungen [Breite * Länge * Höhe; mm] 80*140*55
Gewicht [kg] 2,8

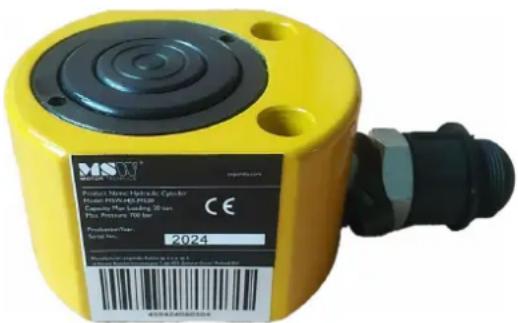

Beschreibung des Geräts

Dieses Produkt wurde entwickelt, um zu heben, zu stützen und eine kontrollierte Kraft auszuüben, was es ideal für verschiedene Anwendungen in den Bereichen Energie, Chemie, Maschinenbau und Industrie macht.

Hinweis: Dieses Produkt ist nicht für die Verwendung in Fahrzeugen geeignet.

Dieses Produkt muss in Verbindung mit einer Hydraulikpumpe verwendet werden, da die alleinige Verwendung keinen ausreichenden Druck für den normalen Betrieb liefert.

Hinweis: Die Pumpe ist nicht in der Produktverpackung enthalten.

Jeder Hydraulikzylinder wird einzeln verkauft und ist nicht Teil eines Satzes.

Modellvariationen:

• Die Modelle 10T und 20T bestehen aus zwei Teilen.
• Die Modelle 30T und höher bestehen aus drei Teilen.

Kompatibilität der Hydraulikpumpe:

- Für die Modelle 10T/20T ist die Hydraulikpumpe MSW-HPM-01 erforderlich.

- Die Modelle 30T/50T/100T können entweder mit der Hydraulikpumpe MSW-HPM-01 oder einer elektrischen Pumpe verwendet werden.

Der Benutzer haftet für alle Schäden, die durch eine nicht bestimmungsgemäße Verwendung des Geräts entstehen.

Parameter des Steckers

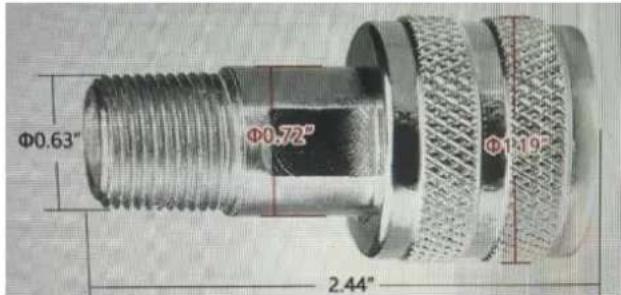

Φ0.63" Φ0.72" Φ1.19" 2.44"

ZG 3/8"-Anschlussbuchse an der Pumpe

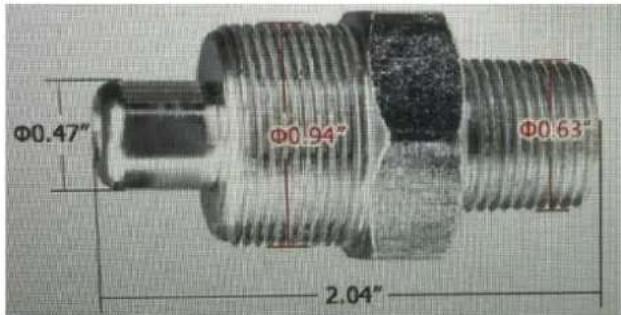

Φ0.47" Φ0 94° Φ0.63" 2.04"

ZG 3/8"-Außengewinde am Zylinder

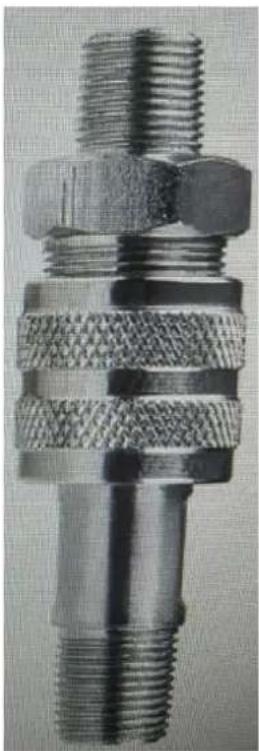

Die perfekte Verbindung

Tätigkeit

Arbeitsumfeld

Stellen Sie sicher, dass das Produkt unter geeigneten Umgebungsbedingungen betrieben wird (-10°C bis + 40°C, relative Luftfeuchtigkeit 70%). Die Verwendung unter extremen Bedingungen kann die Lebensdauer der Hydraulikzylinder verkürzen.

Für eine einwandfreie Funktion müssen alle Hydraulikzylinder auf einer ebenen, festen Oberfläche stehen. Das Aufstellen auf losem oder sandigem Boden kann zu Schäden führen.

Anweisungen zum Einbau

1. Untersuchen Sie den Hydraulikzylinder vor dem Auspacken gründlich auf äußere Transportschäden.
2. Stellen Sie sicher, dass alle Komponenten frei von Staub, gefährlichen Materialien und Feuchtigkeit sind. Überprüfen Sie, ob Schläuche, Rohre und Hydraulikteile sauber und frei von ungeeigneten Flüssigkeiten, Schleifpartikeln oder Verunreinigungen sind. Stellen Sie sicher, dass alle Schläuche, Rohre und Ventile ordnungsgemäß angeschlossen sind.
3. Schmieren Sie vor dem Einbau alle Lager und Stifte (falls vorhanden) am Hydraulikzylinder.
4. Stellen Sie sicher, dass keine seitlichen Lasten auf den Mittelteil des Zylinders wirken. Alle Belastungskräfte müssen vollständig parallel zur Achse des Zylinders ausgerichtet sein, da seitliche oder radiale Belastungen zu irreversiblen Schäden führen können.
5. Verbinden Sie den Schnellanschluss der Pumpe mit dem Hydraulikzylinder. Wählen Sie die gewünschte Position und ziehen Sie dann die Ablassschraube der Hydraulikpumpe an, um den Betrieb aufzunehmen.

6. Sichern Sie alle hydraulischen Anschlüsse und ziehen Sie die Kupplungen vollständig von Hand an, um einen ordnungsgemäßen Ölfluss zwischen Pumpe und Zylinder zu gewährleisten.

7. Um die Kolbenstange nach Gebrauch abzusenken, drehen Sie den manuellen Öldrehknopf leicht gegen den Uhrzeigersinn. Dadurch kann der Hydraulikzylinder Druck ablassen, wodurch sich die Kolbenstange allmählich absenkt. Lassen Sie ihn NICHT zu schnell los, da dies zu einem gefährlichen plötzlichen Abfall führen kann.

Hinweis: Nach dem Ablassen des Drucks fährt der Kolben nicht von selbst zurück, bitte drücken Sie den Hydraulikzylinder fest von Hand.

WARNUNG!

• Halten Sie sich vom Weg der Kolbenstange fern und seien Sie vorsichtig, wenn Sie Schlauchkupplungen anschließen.
• Beachten Sie, dass das Hinzufügen von Anbaugeräten oder Erweiterungen zu einem hydraulischen System die Kapazität des Zylinders auf die Kapazität der am niedrigsten bewerteten Komponente in Gebrauch reduziert. Um eine Drehung des Kolbens während des Ansetzens zu verhindern, fahren Sie den Kolben aus und wenden Sie eine ausreichende Pumpenkraft an, um ihn zu sichern, während Sie den Aufsatz oder die Verlängerung ansetzen.

Leckagekontrolle

1. Führen Sie eine Sichtprüfung auf undichte Stellen am Hydraulikzylinder durch.
2. Wenn keine Lecks festgestellt werden, führen Sie einen Niederdrucktest durch (bis zu 25 % des Nenndrucks).
3. Testen Sie die Flasche sowohl in ausgefahrener als auch in eingefahrener Position und halten Sie sie jeweils 5 Minuten lang, um einen stabilen Druck zu gewährleisten.
4. Führen Sie einen Hochdrucktest (Auslegungsdruck) mit vollständig aus- und eingefahrenem Zylinder durch und halten Sie jede Position 5 Minuten lang, um die Druckstabilität bei den angegebenen Werten zu überprüfen.
5. Nach Abschluss aller Tests, bei denen keine Probleme festgestellt wurden, ist der Hydraulikzylinder einsatzbereit.

HINWEIS!

• Dieses Produkt ist mit einer Feder-Rückholstruktur ausgestattet, die ein schnelles Abnehmen nach dem Anheben ermöglicht. Ziehen Sie den Zylinder jedoch NICHT mit dem angebrachten Schlauch.
• Überschreiten Sie nicht den maximalen Arbeitsdruck, der in dieser Anleitung angegeben ist.

Reinigung und Wartung

Allgemeine Wartung

1. Prüfen Sie die Teile des Hydraulikzylinders monatlich auf Anzeichen von Schäden, Korrosion oder Verschleiß.
2. Schützen Sie das Hydrauliksystem und seine Komponenten nach Möglichkeit vor Umweltgefahren. Vergewissern Sie sich, dass die Verbindungen und Anschlüsse sicher befestigt sind. Lose Verbindungen können zu Öllecks führen, die sowohl das Gerät beschädigen als auch die Umwelt verschmutzen können.

3. Überprüfen Sie regelmäßig die Öltemperatur und die Sauberkeit des Öls. Achten Sie darauf, dass die Öltemperatur 70°C nicht überschreitet, um Schäden an den Dichtungen des Hydraulikzylinders zu vermeiden.

4. Verwenden Sie zur Reinigung des Zylinders keine Hochdruckdüsen, da dadurch Lack, Dichtungen und Lager beschädigt werden können. Demontieren Sie den Hydraulikzylinder nicht; sollten Teile ersetzt werden müssen, wenden Sie sich an uns. Unerlaubte Demontage führt zum Erlöschen der Garantie.

5. Ölreinheitskontrollen können von zertifizierten Hydraulikern durchgeführt werden.

Wartung der Hauptkomponenten

- Kolbenstange

1. Fetten Sie die Kolbenstange mindestens einmal pro Monat. Wenn der Hydraulikzylinder Salz ausgesetzt ist, sollte er mindestens zweimal pro Woche unter Druck gesetzt werden. Dies trägt zur Verlängerung der Lebensdauer des Hydraulikzylinders bei.
2. Prüfen Sie die Oberfläche der Kolbenstange monatlich auf Beschädigungen. Das Öl des Hydraulikzylinders schützt im Allgemeinen die Kolbenstange.
3. Stellen Sie sicher, dass der freiliegende Teil der Kolbenstange (der Bereich, der nicht mit dem Öl in Berührung kommt) immer geschützt ist.

- Körper des Zylinders

1. Prüfen Sie monatlich, ob der Lack beschädigt ist oder Risse aufweist. Alle Lackschäden müssen sofort ausgebessert werden.

- Lager

1. Bei Hydraulikzylindern mit Lagern sind die Lager monatlich zu schmieren oder zu überprüfen. Wenn die Lager nicht geschmiert werden, verringert sich ihre Lebensdauer erheblich.
2. Wartungsfreie Lager dürfen nicht gefettet werden!

Lagerung

Wenn der Hydraulikzylinder nicht sofort in Betrieb genommen werden soll, sind folgende Schutzmaßnahmen zu treffen:

1. Transport und Handhabung: Halten Sie die Kolbenstange während des Transports und des Anhebens vollständig eingefahren.
2. Längere Lagerung mit ausgefahrener Stange: Wenn die verchromte Zylinderstange während des Transports oder der Lagerung ausgefahren wird, tragen Sie Korrosionsschutzfett auf, um die freiliegende Stange zu schützen.
3. Langfristige horizontale Lagerung: Bei horizontaler Lagerung von mehr als vier Monaten kann es zu leichtem Druckabfall und/oder Ölleckagen zwischen der verchromten Stange und der vorderen Abdeckung kommen. Dies ist auf den ständigen Druck auf die Kolbendichtung und die vordere Deckeldichtung zurückzuführen. Um die ursprüngliche Form der Dichtung wiederherzustellen, muss der Zylinder etwa 10 Mal unter Druck auf vollen Hub gebracht werden.
4. Regelmäßige Druckbeaufschlagung: Auch wenn die Hydraulikzylinder nicht in Gebrauch sind, sollten sie alle 3 bis 4 Monate aktiviert und unter Druck gesetzt werden, um die Elastizität der Dichtungen und Packungen zu erhalten und sicherzustellen, dass sie die erforderliche Druckfestigkeit und Dichtungsfähigkeit beibehalten. Bei Lagerung im Freien nach den erforderlichen Betriebszyklen sind alle verlängerten Stangen erneut mit Korrosionsschutzfett zu versehen. Achten Sie darauf, dass die verlängerten Stangen vor mechanischer Beschädigung geschützt sind, da derartige Schäden nicht von der Herstellergarantie abgedeckt sind.

5. Lagerposition: Lagern Sie die Hydraulikzylinder in horizontaler Lage, frei von jeglicher Spannung oder Belastung.

6. Lagerungsbedingungen: Lagern Sie Hydraulikzylinder in geschlossenen Räumen bei Temperaturen zwischen -10^ und +40^ , in einer trockenen Umgebung und vor direkter Sonneneinstrahlung geschützt. Die relative Luftfeuchtigkeit sollte idealerweise unter 70 % liegen.

Entsorgung von Altgeräten

Wenn das Produkt beschädigt oder aufgrund normaler mechanischer Abnutzung unbrauchbar wird, muss es gemäß den geltenden Abfallvorschriften Ihres Landes entsorgt werden.

Fehlerbehebung

Fehler	Mögliche
Der Zylinder lässt sich nicht ausfahren	Die Pumpe funktioniert nicht richtigDie Last übersteigt die NennkapazitätKupplungen sind nicht vollständig angezogenDas Pumpenablassventil ist nicht geschlossenPumpenölstand ist niedrigDas System ist nicht richtig angeschlossen
Der Zylinder fährt zu langsam aus	Leck in hydraulischen VerbindungenKupplungen sind nicht vollständig angezogenDie Pumpe funktioniert nicht richtig
Der Zylinder fährt in ungleichmäßigen Hüben aus	Es befindet sich Luft im HydrauliksystemDer Zylinderkolben klemmtDie Pumpe funktioniert nicht richtig
Der Zylinder fährt nicht mehr aus	Der Zylinder ist voll ausgefahrenPumpenölstand ist niedrigKupplungen sind nicht vollständig angezogenDer Zylinderkolben klemmt
Der Zylinder fährt aus, hält aber den Druck nicht	Leck in hydraulischen VerbindungenBeschädigung der ZylinderdichtungenDas System ist nicht richtig angeschlossenDie Pumpe funktioniert nicht richtig
Der Zylinder lässt sich nicht einziehen	Kupplungen sind nicht vollständig angezogenRückzugsfeder beschädigtBeschädigung der inneren Komponenten des ZylindersDas Pumpenablassventil ist nicht geöffnetDer Ölstand der Pumpe ist überfülltEs gibt eine Verengung in der Rücklaufleitung
Ölaustritt aus dem Zylinderüberdruckventil	Es gibt eine Verengung in der RücklaufleitungKupplungen sind nicht vollständig angezogen
Öl tritt aus dem Zylinder aus	Beschädigung der ZylinderdichtungenBeschädigung der internen KomponentenKupplungen sind nicht vollständig angezogen

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
