NAVODILA ZA UPORABO DWME DAIKIN

• Uravnoteženost struje (unutar 10% pri RLA)

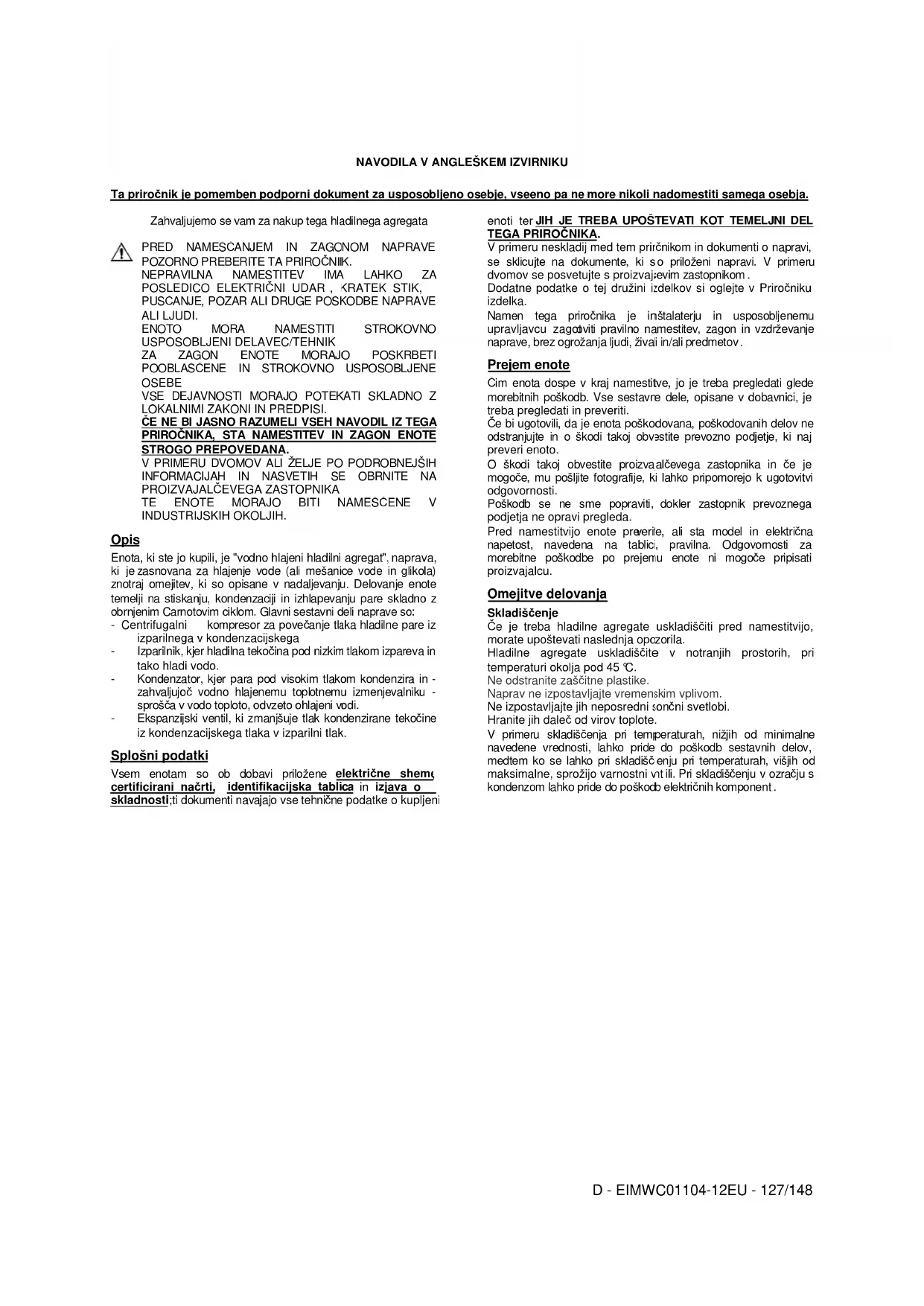

INDUSTRIJSKIH OKOLJIH. Opis Enota, ki ste jo kupili, je "vodno hlajeni hladilni agregat", ki je zasnovana za hlajenje vode (ali mešanice vode in glikola) znotraj omejitev, ki so opisane v nadaljevanju. Delovanje enote temelji na stiskanju, kondenzaciji in izhlapevanju pare skladno z obrnjenim Carnotovim ciklom. Glavni sestavni deli naprave so - Centrifugalni kompresor za povečanje tlaka hladilne pare iz izparilnega v kondenzacijskega

Kondenzator, kjer para pod visokim tlakom kondenzira in zahvaljujoč vodno hlajenemu topl otnemu izmenjevalniku sprošča v vodo toploto, odvzeto ohlajeni vodi

Ekspanzijski ventil, ki zmanjšuje tlak kondenzirane teko iz kondenzacijskega tlaka v izparilni tlak. Splošni podatki Vsem enotam so ob dobavi priložene elektri certificirani načrti, identifikacijska tablica skladnosti; ti dokumenti navajajo vse tehnične podatke o kupljeni

pomemben podporni dokument za usposobljeno osebje, vseeno pa ne more nikoli nadomestiti samega osebja.

otnemu izmenjevalniku

Ekspanzijski ventil, ki zmanjšuje tlak kondenzirane tekočine električne sheme

sklicujte na dokumente, ki so priloženi napravi. V primeru dvomov se posvetujte s proizvajalč Dodatne podatke o tej družini izdelkov si oglejte v Priro izdelka. Namen tega priročnika je inštalaterju in usposobljenemu upravljavcu zagot oviti pravilno namestitev, zagon in vzdrževanje naprave, brez ogrožanja ljudi, živali in/ali predmetov Prejem enote Čim enota dospe v kraj namestitve, jo je treba pregledati glede morebitnih poškodb. Vse sestavne dele, opisane v dobavnici, je treba pregledati in preveriti. Če bi ugotovili, da je enota poškodovana, poškodovanih delov ne odstranjujte in o škodi takoj obvestite prevozno podjetje, ki naj preveri enoto. O škodi takoj obvestite proizvajal mogoče, mu pošljite fotografije, ki lahko pripomorejo k ugotovitvi odgovornosti. Poškodb se ne sme popraviti, dokler zastopnik prevoznega podjetja ne opravi pregleda. Pred namestitvijo enote pre verite, ali sta model in elektri napetost, navedena na tablici, pravilna. Odgovornosti za morebitne poškodbe po prejemu enote ni mogo proizvajalcu. Omejitve delovanja Skladiščenje Če je treba hladilne agregate uskladiš morate upoštevati naslednja opozorila. Hladilne agregate uskladiščite v notranjih prostorih, pri temperaturi okolja pod 45 °C. Ne odstranite zaščitne plastike.

Naprav ne izpostavljajte vremenskim vplivom. Ne izpostavljajte jih neposredni son Hranite jih daleč od virov toplote. V primeru skladiščenja pri temperaturah, nižjih od minimalne navedene vrednosti, lahko pride do poškodb sestavnih delov, medtem ko se lahko pri skladiščenju pri temperaturah, višjih od maksimalne, sprožijo varnostni vent kondenzom lahko pride do poškodb elektri

Dodatne podatke o tej družini izdelkov si oglejte v Priročniku nika je inštalaterju in usposobljenemu oviti pravilno namestitev, zagon in vzdrževanje naprave, brez ogrožanja ljudi, živali in/ali predmetov

im enota dospe v kraj namestitve, jo je treba pregledati glede morebitnih poškodb. Vse sestavne dele, opisane v dobavnici, je e bi ugotovili, da je enota poškodovana, poškodovanih delov ne odstranjujte in o škodi takoj obvestite prevozno podjetje, ki naj O škodi takoj obvestite proizvajalčevega zastopnika in če je e, mu pošljite fotografije, ki lahko pripomorejo k ugotovitvi Poškodb se ne sme popraviti, dokler zastopnik prevoznega verite, ali sta model in električna napetost, navedena na tablici, pravilna. Odgovornosti za morebitne poškodbe po prejemu enote ni mogoče pripisati e je treba hladilne agregate uskladiščiti pred namestitvijo,

morate upoštevati naslednja opozorila.

čite v notranjih prostorih, pri

Ne izpostavljajte jih neposredni sončni svetlobi.

enja pri temperaturah, nižjih od minimalne navedene vrednosti, lahko pride do poškodb sestavnih delov, čenju pri temperaturah, višjih od maksimalne, sprožijo varnostni vent ili. Pri skladiščenju v ozračju s kondenzom lahko pride do poškodb električnih komponent

.D - EIMWC01104-12EU - 128/148

Omejitve delovanja Enote so namenjene notranji uporabi v prostorih brez zmrzovanja. Uporaba na prostem zahteva posebno zasnovo.

= ohlajena voda Delta-T pri polni obremenitvi PLD = odstotek obremenitve hladilnega agregata za preverjanje Na primer, pri 7 °C ELWT, 5 °C ∆t pri polni obremenitvi je lahko vhodna temperatura vode kondenzatorja pri 10 °C. Slika 1 – Opis nalepk na električni plošči

– Opozorilo glede nevarne napetostiVarnost Enota mora biti čvrsto pritrjena na tla. Temeljnega pomena je upoštevati naslednja navodila: - Enoto se lahko dviguje samo za temu namenjene dvižne točke. Samo te točke lahko podpirajo celotno težo enote.

Ne dovolite dostopa do stroja nepooblaščenemu in/ali neusposobljenemu osebju.

Prepovedano je dostopanje do električnih komponent brez uporabe izolacijske ploščadi. Prepovedano je dostopanje do električnih komponent ob prisotnosti vode in/ali vlage. - Vse posege na hladilnem tokokrogu in na sestavnih delih pod napetostjo lahko izvaja samo strokovno usposobljeno osebje.

Zamenjavo kompresorja lahko izvaja samo strokovno usposobljeno osebje.

Na ostrih robovih se lahko poškodujete. Izogibajte se neposrednemu dotiku teh delov.

V vodovodne cevi ne vstavljajte trdih predmetov, ko je enota priključena na sistem.

Enota je dobavljena z enopolnim visokotlačnim varnostnim stikalom, ki se odpre v primeru, da tlak presega mejno vrednost. Ko se stikalo odpre, je kontrolni rele izklju izklopom kompresorja.Tlačno stikalo je namešč odprtino kompresorja. V primeru izpada napajanja ponastavite stikalo s pritiskom modri gumb in ponastavite alarm na mikroprocesorju

Enota je opremljena z varnostnimi ventili, ki so nameš visokotlačni in nizkotlačni strani hladilnega tokokroga.

Namestite v linijo za povezavo senzorja za puš tekočine na varnostnih ventilih.

Nevarnost električnega udara. lahko povzro poškodbe ali škodo na opremi. Oprema mora biti pravilno ozemljena. Povezovanje in servisiranje upravljalne ploš MicroTech lahko izvaja le osebje s primernim znanjem o delovanju upravljane opreme.

Komponente občutljive na statiko. Statič med upravljanjem elektronskih tiskanih vezij lahko poškoduje komponente. Odstranite električni statični naboj tako, da se dotaknete kovine v notranjosti upravljalne ploš servis iranjem. Nikoli ne odstranite kablov, priklju tiskanega vezja ali vtičev, medtem ko so povezani s ploš

Ne nameščajte programske opreme, ki je ni odobrilo podjetje McQuay in ne spreminjajte operacijskih sistemov v kateri koli enoti mikroprocesorja, vključno s ploš Povzročite lahko nepravilno delovanje upravljalnega sistema in možne poškodbe opreme.

Odstranjevanje ščitnikov s premičnih delov je strogo prepovedano. V primeru nenadne zaustavitve enote sledite navodilom Priročnika za upravljalno ploščo, ki je sestavni del dokumentacije o stroju, dobavljenem končnemu uporabniku. Svetujemo vam, da vam pri namestitvi in vzdrževanju pomagajo tudi druge osebe. V primeru nenamernih poškodb ali težav ravnajte na naslednji način: - ohranite mirno kri - pritisnite alarmni gumb, če je le- ta na voljo v prostoru namestitve naprave

takoj pokličite osebje za reševanje v poslopju ali nujno medicinsko pomoč

ponesrečenca ne pustite samega, temve prihod reševalcev. D - EIMWC01104 Temeljnega pomena je upoštevati naslednja navodila:

dviguje samo za temu namenjene dvižne ke lahko podpirajo celotno težo enote.

hladilnem tokokrogu in na sestavnih

delih pod napetostjo lahko izvaja samo strokovno Zamenjavo kompresorja lahko izvaja samo strokovno Na ostrih robovih se lahko poškodujete. Izogibajte se V vodovodne cevi ne vstavljajte trdih predmetov, ko je enota eno na vhod izmenjevalnika čnim varnostnim stikalom, ki se odpre v primeru, da tlak presega mejno Ko se stikalo odpre, je kontrolni rele izključen z no stikalo je nameščeno na odtočno V primeru izpada napajanja ponastavite stikalo s pritiskom

Enota je opremljena z varnostnimi ventili, ki so nameščeni na ni strani hladilnega tokokroga.

Namestite v linijo za povezavo senzorja za puščanje hladilne nega udara. lahko povzroči osebne poškodbe ali škodo na opremi. Oprema mora biti pravilno ozemljena. Povezovanje in servisiranje upravljalne plošče MicroTech lahko izvaja le osebje s primernim znanjem o utljive na statiko. Statična razelektritev med upravljanjem elektronskih tiskanih vezij lahko poškoduje ni naboj tako, da se dotaknete kovine v notranjosti upravljalne plošče pred iranjem. Nikoli ne odstranite kablov, priključnih blokov ev, medtem ko so povezani s ploščo.

ajte programske opreme, ki je ni odobrilo podjetje McQuay in ne spreminjajte operacijskih sistemov v no s ploščo vmesnika. ite lahko nepravilno delovanje upravljalnega sistema in nih delov je strogo V primeru nenadne zaustavitve enote sledite navodilom ki je sestavni del čnemu uporabniku.

Svetujemo vam, da vam pri namestitvi in vzdrževanju pomagajo tudi druge osebe. V primeru nenamernih poškodb ali

ta na voljo v prostoru enca prestavite v topel prostor, daleč od enote in ite osebje za reševanje v poslopju ali nujno enca ne pustite samega, temveč počakajte na Premikanje in dvigovanje Izogibajte se udarcem in / ali tresenju enote med natovarjanjem / raztovarjanjem s prevoznega sredstva in premikanjem. Enoto potiskajte in vlecite izklju ogrodje. Enoto pritrdite na prevozno sredstvo, tako da se ne bo mogla premakniti in pri tem povzro med prevozom ter natovarjanjem / raztovarjanjem noben del enote ne bo mogel pasti. Enoto dvigujte kolikor mogoč preprečite poškodbe na krmilnih napravah ali ceveh za hladilno tekočino. Enoto dvignite tako, da vstavite kljuko v vsak kot, kjer se nahajajo dvižne točke (glejte sliko 2). drogove ob liniji, ki povezuje dvižne to poškodbe električne plošče in priklju fazo dviganja preverite ali se vrvi in / ali dvižne verige ne dotikajo električne plošče in / ali cevi pomikanju stroja s sanmi ali drsniki, potiskajte izklju nosilno ogrodje stroja, ne da bi se dotikali bakrenih ali jeklenih cevi, kompresorjev in / ali električ

Dvižne vrvi in distančni drogovi morajo biti dovolj mo da varno podpirajo enoto. Preverite težo enote na napisni tablici enote. Enoto dvigujte kolikor mogoče previdno in skrbno, pri tem pa sledite navodilom glede dvigovanja, ki so navedena na nalepki. Enoto dvignite zelo počasi, pri tem pa naj bo povsem ravna. Postavitev in montaža Enoto namestite na ravne betonske ali tako, da je na enem koncu prostor za vzdrževanje enote, kar omogoča odstranjevanje cevi evaporatorja in kondenzatorja. Potreben prostor je 4,3 m. Cevi kondenzatorja in evaporatorja se nahajajo v notranjosti cevne plo njihovo zamenjavo v primeru potrebe. Prostor na drugih straneh, vključno z navpično osjo, je 1,5 m. Enoto namestite na trdne in popolnoma ravne temelje. V primeru namestitve enote na balkone ali strehe bo morebiti potrebno uporabiti ustrezne gredi za

mogla premakniti in pri tem povzročiti škodo. Poskrbite, da med prevozom ter natovarjanjem / raztovarjanjem noben del Enoto dvigujte kolikor mogoče previdno in skrbno, da ite poškodbe na krmilnih napravah ali ceveh za hladilno Enoto dvignite tako, da vstavite kljuko v vsak kot, kjer (glejte sliko 2). Uporabite distančne ob liniji, ki povezuje dvižne to čke, da preprečite e in priključne doze motorja . Med fazo dviganja preverite ali se vrvi in / ali dvižne verige ne e in / ali cevi . Če razpolagate pri pomikanju stroja s sanmi ali drsniki, potiskajte izklju čno za stroja, ne da bi se dotikali bakrenih ali jeklenih kompresorjev in / ali električne nadzorne plošče

ni drogovi morajo biti dovolj močni, da varno podpirajo enoto. Preverite težo enote na če previdno in skrbno, pri tem pa sledite navodilom glede dvigovanja, ki so navedena na časi, pri tem pa naj bo povsem Enoto namestite na ravne betonske ali jeklene temelje in sicer tako, da je na enem koncu prostor za vzdrževanje enote, kar a odstranjevanje cevi evaporatorja in kondenzatorja. Potreben prostor je 4,3 m. Cevi kondenzatorja in evaporatorja se nahajajo v notranjosti cevne pločevine, kar omo goča njihovo zamenjavo v primeru potrebe. Prostor na drugih no osjo, je 1,5 m.

Enoto namestite na trdne in popolnoma ravne temelje. V primeru namestitve enote na balkone ali strehe bo morebiti potrebno uporabiti ustrezne gredi za razporeditev teže. Dviganje enoteV primeru namestitve enote v prostore, ki so lahko dostopni za ljudi ali živali, je v predel kondenzatorja in kompresorja priporočljivo namestiti zaščitno mrežo. Za zagotovitev najboljših učinkov v prostoru namestitve upoštevajte naslednje previdnostne ukrepe in navodila:

Zagotovite trdne in odporne temelje, ki zmanjšujejo hrup in vibracije.

Voda v sistemu mora biti posebno čista, brez kakršnih koli sledov olja ali rje. Na vhodno cev na enoti je treba namestiti mehanski vodni filter. Zvočna zaščita Ko ravni zvočnega hrupa zahtevajo posebno kontrolo, je potrebna velika mera pozornosti pri izolaciji enote na njenem podnožju, z ustrezno namestitvijo protivibracijskih elementov (na v oljo kot dodatna oprema). Gibke spoje je treba namestiti tudi na vodovodne priključke Vodovodne cevi Cevi morajo biti zasnovane tako, da zagotavljajo število kolen in vertikalnih zavojev. Tako bodo stroški namestitve občutno nižji, zmogljivosti sistema pa ve Vodovodni sistem mora biti opremljen s:

Izolacijskimi ventili za odklop vodovodnega sistema med posegi na napravi.

3. Pretočnim stikalom.

4. Ročnim ali avtomatskim odz

račevalnim mehanizmom na najvišji točki sistema in drenažnim sistemom na najnižji točki slednjega.

Ustreznim mehanizmom, ki lahko vzdržuje tlak vodovodnega sistema (ekspanzijska posoda ipd.).

Indikatorji tlaka in temperature vode, ki bodo upravljavcu v pomoč med servisnimi in vzdrževalnimi posegi

V primeru zamenjave enote je treba pred namestitvijo nove enote celoten vodovodni sistem izprazniti in o zagonom nove enote vam svetujemo izvedbo rednih preizkusov in ustrezno kemično obdelavo vod

Če vodovodnemu sistemu dodate glikol za zaš zmrzovanjem, naj bo sesalni tlak nižji, saj bodo zmogljivosti enote nižje in padci tlaka višji. sisteme enote, kakršen je sistem za zaš zmrzovanjem, in nizkotlačno zaščito je tre nastaviti.

Pred izolacijo vodovodnih cevi se prepričajte, da ne prihaja do puščanja.

Obdelava vode Pred zagonom črpalke očistite vodovodni sistem. Ne vodni kamen, drobci rje in drugi delci se lahko kopi izmenjevalniku toplote in tako zmanjšujejo njegovo sposobnost toplotne izmenjave. Poveča se lahko tudi padec tlaka in posledično zman jša pretok vode. Ustrezna obdelava vode lahko torej zmanjša tveganje korozije, erozije, tvorjenja vodnega kamna ipd. Kakšna vrsta obdelave vode je najprimernejša se določi lokalno, glede na vrsto sistema in lastnosti vode. Proizvajalec ne odgovarja za more bitne poškodbe ali nepravilno delovanje naprave, ki bi bili posledica nepravilnega izvajanja ali neizvajanja postopka obdelave vode.

Zaščita izparilnika pred zmrzovanjem

Če enota ne obratuje pozimi, priporočamo, da izpraznite in operete izparilnik in vodo vodne cevi z glikolom. Izparilnik je opremljen z odtočnimi in zračnimi priključki.

Izolirajte cevi, še posebej tiste, ki so namenjene ohlajeni vodi, da preprečite pojav vlage . Garancija ne krije škode, nastale zaradi zmrzovanja. D - EIMWC01104 V primeru namestitve enote v prostore, ki so lahko dostopni za ljudi ali živali, je v predel kondenzatorja in kompresorja inkov v prostoru namestitve upoštevajte naslednje previdnostne ukrepe in navodila:

Zagotovite trdne in odporne temelje, ki zmanjšujejo hrup in ista, brez kakršnih koli cev na enoti je treba nega hrupa zahtevajo posebno kontrolo, je potrebna velika mera pozornosti pri izolaciji enote na njenem podnožju, z ustrezno namestitvijo protivibracijskih elementov oljo kot dodatna oprema). Gibke spoje je treba namestiti Cevi morajo biti zasnovane tako, da zagotavljajo čim manjše število kolen in vertikalnih zavojev. Tako bodo stroški sistema pa večje.

Protivibracijskimi elementi za zmanjševanje prenosa Izolacijskimi ventili za odklop vodovodnega sistema med evalnim mehanizmom na ki sistema in drenažnim sistemom na najnižji Ustreznim mehanizmom, ki lahko vzdržuje tlak vodovodnega sistema (ekspanzijska posoda ipd.).

Indikatorji tlaka in temperature vode, ki bodo upravljavcu v med servisnimi in vzdrževalnimi posegi

V primeru zamenjave enote je treba pred namestitvijo nove enote celoten vodovodni sistem izprazniti in očistiti. Pred zagonom nove enote vam svetujemo izvedbo rednih no obdelavo vod

e vodovodnemu sistemu dodate glikol za zaščito pred zmrzovanjem, naj bo sesalni tlak nižji, saj bodo zmogljivosti enote nižje in padci tlaka višji.

Vse zaščitne sisteme enote, kakršen je sistem za zaščito pred ito je tre ba ponovno Pred izolacijo vodovodnih cevi se prepričajte, da ne prihaja Preverite, da tlak vode ne presega določenega tlaka na . Priporočamo, da na vodovodni cevi namestite varnostni ventil.

istite vodovodni sistem. Nečistoča, vodni kamen, drobci rje in drugi delci se lahko kopičijo v izmenjevalniku toplote in tako zmanjšujejo njegovo sposobnost a se lahko tudi padec tlaka in jša pretok vode. Ustrezna obdelava vode lahko torej zmanjša tveganje korozije, erozije, tvorjenja vodnega kamna ipd. Kakšna vrsta obdelave vode je i lokalno, glede na vrsto sistema in bitne poškodbe ali nepravilno delovanje naprave, ki bi bili posledica nepravilnega izvajanja ali neizvajanja postopka obdelave vode.

čamo, da izpraznite in vodne cevi z glikolom. Izparilnik je nimi priključki.

Izolirajte cevi, še posebej tiste, ki so namenjene ohlajeni Garancija ne krije škode, nastale zaradi zmrzovanja.

Namestitev pretočnega stikala Za zagotovitev zadostnega pretoka vode v celotnem izpar je temeljnega pomena, da v vodovodni sistem vgradite pretočno stikalo, ki ga lahko namestite na vhodne ali izhodne vodovodne cevi. Namen pretoč delovanja enote v primeru prekinitve dotoka vode s posledi zaščito izpariln ika pred zmrzovanjem. Kot dodatno opremo ponuja proizvajalec posebej izbrano pretočno stikalo. To paličasto pretočno stikalo je primerno za stalno uporabo na prostem (IP67) s cevmi premera od 1” do 8”. Pretočno stikalo ima očiščen kontakt, ki ga je treba vezati na pole, označene na elektri Pretočno stikalo je treba umeriti tako, da izklopi enoto, ko se pretok vode izparilnika spusti pod 50% nominalnega pretoka.

Električna napeljava Splošni podatki Vse električne vezave z enoto upoštevanju veljavnih zakonov in predpisov. Vse postopke inštalacije, uporabe in vzdrževanja mora spremljati usposobljeno osebje. Oglejte si električno shemo za enoto v vaši lasti. električna shema ni prikazana na enoti ali izgubili, se obrnite na proizvajal katerega zaprosite za kopijo. V primeru razlik med elektri omarico / vodniki, se obrnite na proizvajal zastopnika. Uporabljajte samo bakrene vodnike, sicer bi lahko pr pregrevanja ali razjedanja na sti poškodovanja enote. V izogib motnjam morajo biti vsi krmilni vodniki vezani lo od električnih. V ta namen uporabite druge elektri prehodne vode. Pred izvajanjem kakršnih koli posegov n izklopno stikalo na glavnem napajalnem vodu enote. Ko je enota izključena, izklopno stikalo pa v zaprtem položaju, so neuporabljeni tokokrogi vseeno aktivni. Nikoli ne odpirajte priključne ploš pred tem odprl i glavnega izklopnega stikala enote.

Sočasna enofazna in trifazna obremenitev ter izguba ravnovesja med fazami lahko med normalnim delovanjem enot te serije povzročita izgube proti tlem. Če enota vsebuje mehanizme, ki povzro frekvenc e (kot sta VFD in odklop faze), lahko izgube proti tlem dosežejo veliko v e vrednosti (približno 2 ampera).

Zaščite za električni napajalni sistem morajo biti zasnovane na osnovi zgoraj navedenih vrednosti. Delovanje Odgovornost upravljavca Ustrezno stroko vno usposabljanje upravljavca in njegovo seznanjenje s sistemom pred uporabo enote sta temeljnega pomena. Poleg tega priročnika mora upravljavec prebrati tudi operativni priročnik mikroprocesorja in preu shemo, tako da bo razumel sekvenco za sekvenco zaustavitve in delovanje vseh varnostnih naprav. Med fazo začetnega zagona enote je na voljo tehnik, ki ga priskrbi proizvajalec in ki bo uporabniku odgovoril na vsa morebitna vprašanja ter mu podal ustrezna navodila glede pravilnih delovnih postopkov. Upravljavec mora voditi register delovnih podatkov za vsako nameščeno enoto. Podoben register mora voditi tudi za vse redne vzdrževalne posege in servise. V primeru da upravljavec opazi nepravilna ali neobi stanja, se mora posvetovati s proizvajal servisno službo. Odprite izolacijske ventile in / ali prestrezno pregrado Pred zagonom kompresorja preverite ali so vsi izolacijski ventili popolnoma odprti in v zadnjem položaju in ali je pokrov vretena ventila tesno privit. EIMWC01104 -12EU - 130/148 nega stikala

Za zagotovitev zadostnega pretoka vode v celotnem izpar ilniku je temeljnega pomena, da v vodovodni sistem vgradite no stikalo, ki ga lahko namestite na vhodne ali izhodne vodovodne cevi. Namen pretočnega stikala je zaustavitev delovanja enote v primeru prekinitve dotoka vode s posledično ika pred zmrzovanjem.

ne vezave z enoto morajo biti izvedene ob upoštevanju veljavnih zakonov in predpisov.

Vse postopke inštalacije, uporabe in vzdrževanja mora spremljati usposobljeno osebje.

no shemo za enoto v vaši lasti. Če na shema ni prikazana na enoti ali če st e jo izgubili, se obrnite na proizvajalčevega zastopnika, katerega zaprosite za kopijo.

V primeru razlik med električno shemo in električno omarico / vodniki, se obrnite na proizvajalčevega Uporabljajte samo bakrene vodnike, sicer bi lahko pr išlo do pregrevanja ali razjedanja na stičnih točkah s tveganjem V izogib motnjam morajo biti vsi krmilni vodniki vezani ločeno nih. V ta namen uporabite druge električne Pred izvajanjem kakršnih koli posegov n a enoti odprite glavno izklopno stikalo na glavnem napajalnem vodu enote.

ena, izklopno stikalo pa v zaprtem položaju, so neuporabljeni tokokrogi vseeno aktivni.

ne plošče kompresorjev, ne da bi i glavnega izklopnega stikala enote.

asna enofazna in trifazna obremenitev ter izguba ravnovesja med fazami lahko med normalnim delovanjem enot ita izgube proti tlem.

e enota vsebuje mehanizme, ki povzročajo višje harmonične e (kot sta VFD in odklop faze), lahko izgube proti tlem

ni napajalni sistem morajo biti zasnovane na osnovi zgoraj navedenih vrednosti.

vno usposabljanje upravljavca in njegovo seznanjenje s sistemom pred uporabo enote sta temeljnega nika mora upravljavec prebrati tudi nik mikroprocesorja in preučiti električno shemo, tako da bo razumel sekvenco za gona, delovanje, sekvenco zaustavitve in delovanje vseh varnostnih naprav.

etnega zagona enote je na voljo tehnik, ki ga priskrbi proizvajalec in ki bo uporabniku odgovoril na vsa morebitna vprašanja ter mu podal ustrezna navodila glede Upravljavec mora voditi register delovnih podatkov za vsako eno enoto. Podoben register mora voditi tudi za vse redne vzdrževalne posege in servise.

POZOR Pred polnjenjem vodnega tokokroga zaprite vodne ventile na glavah toplotnih izmenjevalnikov. Redno vzdrževanje Minimalni vzdrževalni posegi so našteti v Tabela 2. Pomoč in omejena garancija

GARANCIJA JE NEVELJAVNA V PRIMERU NEIZVAJANJA

REDNEGA VZDRŽEVANJA. Te enote so bile zasnovane in izdelane ob upoštevanju najvišjih kakovostnih standardov ter zagotavljajo večletno delovanje brez okvar. Vseeno pa je pomembno, da zagotovite njihovo ustrezno in redno vzdrževanje, skladno z vsemi postopki, ki so našteti v tem priročniku, ter z vsemi dobrimi praksami s področja vzdrževanja strojev. Toplo vam svetujemo, da sklenete vzdrževalno pogodbo s proizvajalčevim pooblaščenim serviserjem, tako da boste zahvaljujoč izkušnjam in znanju našega osebja lahko zagotovili učinkovito servisiranje brez kakršnih koli težav. Vedite tudi, da enota zahteva vzdrževanje tudi v garancijskem obdobju, v skladu s spodnjo Tabelo 2. V primeru nepravilne uporabe enote, na primer ob preseganju njenih delovnih mejnih vrednosti ali neizvajanju ustreznega vzdrževanja skladno z navodili iz tega priročnika, garancija preneha veljati. Za zagotovitev veljavnosti garancije upoštevajte naslednje točke:

1. Enota ne sme presegati navedenih mejnih vrednosti.

2. Električno napajanje se mora gibati znotraj mejnih

vrednosti napetosti in ne sme povzročati harmoničnih frekvenc ali nenadnih skokov napetosti.

3. Neravnovesje trifaznega napajanja ne sme biti večje od

3%. Enote ne smete vključiti, dokler električne težave ne odpravite.

4. Ne onemogočajte ali izklapljajte nobene varnostne

naprave, bodisi mehanske, električne ali elektronske

5. Voda, uporabljena za polnjenje vodovodnega sistema,

oziroma biti manjši od 80% nominalne zmogljivosti, razen v primeru, da je ob sklenitvi naročila drugače dogovorjeno. Obvezni redni pregledi in zagon aplikacij pod tlakom Enote spadajo pod kategorijo IV razvrstitve, ki jo določa evropska Direktiva PED 97/23/ES. Nekateri lokalni predpisi zahtevajo za hladilne agregate, ki spadajo v to kategorijo, redne preglede s strani pooblaščene agencije. Preverite zahteve, ki veljajo v kraju namestitve.

Pomembne informacije o uporabljenem hladilnem sredstvu Ta izdelek vsebuje fluorirane toplogredne pline, ki so zajeti v Kjotskem protokolu. Plinov ne izpuščajte v ozračje. Vrsta hladiva: R134a Vrednost GWP(1): 1300 (1)GWP = potencial globalnega segrevanja Količina hladiva, potrebna za standardno delovanje, je navedena na identifikacijski ploščici enote. Količina hladiva, s katero je dejansko napolnjena enota, je označena na posrebreni paličici v električni omarici. Evropska ali lokalna zakonodaja lahko zahteva redne kontrole za ugotovitev morebitnega puščanja hladiva. Za podrobnejše informacije se obrnite na lokalnega pooblaščenega prodajalca. Odlaganje Enota je izdelana iz kovinskih, plastičnih in elektronskih komponent. Vse te dele je treba odlagati skladno z lokalnimi predpisi, ki veljajo na tem področju. Svinčeve baterije je treba zbrati in jih odnesti v posebne zbirne centre za odlaganje odpadkov. Olje je treba zbrati in ga odnesti v posebne zbirne centre za odlaganje odpadkov.D - EIMWC01104-12EU - 132/148

Tabela 2 - Načrt rednega vzdrževanja Kontrolni seznam postavk vzdrževanja Dnevni Tedenski Mesečni Četrtletni Letni 5-letni Po potrebi

• Preizkus puščanja hlad. sredstva hladilnega agregata

• Preizkus razbremenilnih ventilov ali zamenjava

• Ampersko ravnotežje (v razponu 10 % pri RLA)

• Hlajenje motorja padec tlaka v sušilcu filtra

• Preverjanje krmilnih nastavitev in delovanja ventilatorja

• Preverjanje krmiljenja omejevanja obremenitve motorja

• Preverjanje delovanja uravnavanja obremenitve

B. Zaščitne krmilne naprave

Odklop pri visokem in nizkem pritisku

C. Čiščenje cevi kondenzatorja (opomba 3) X X D. Preizkus z vrtinčnimi tokovi – debelina sten cevi

C. Čiščenje cevi izparilnika (opomba 3)

D. Preizkus z vrtinčnimi tokovi – debelina sten cevi V X E. Sezonska zaščita

A. Pregled kontaktorjev (obratovanje strojne opreme)

C. Preizkus električnih priključkov (infrardeče merjenje temp.)

O = Izvaja osebje podjetja.

OPOMBE: 1) Dostopna temperatura (razlika med temperaturo izhodne vode in temperaturo nasičenega hladilnega sredstva) ali kondenzatorja ali izparilnika je dober indikator onesnaženosti cevi, še posebej v kondenzatorju, kjer običajno prevladuje trajen pretok. Visoko učinkoviti izmenjevalniki toplote podjetja McQuay imajo zelo nizko zasnovane dostopne temperature z -17 stopinj C (eno do eno in pol stopinj F).

2) Krmilnik enote hladilnega agregata lahko prikazuje temperature vode in nasičenega hladilnega sredstva. S preprostim

odštevanjem dobite dostopno temperaturo. Priporočamo, da referenčne odčitke (vključno s padcem tlaka v kondenzatorju za potrditev prihodnjih stopenj pretoka) izmerite med zagonom in nato redno periodično. Povišanje dostopa za dve stopinji ali več nakazuje, da je lahko prisotna prekomerna onesnaženost cevi. Dobra indikatorja sta tudi višji izpustni pritisk kot običajno in tok motorja. 3) Izparilniki v zaprtih tokokrogih tekočine z obdelano vodo ali sredstvom pred zmrzovanje običajno niso podvrženi onesnaženju, vendar je razumno, da dostop redno preverite.

4) Izvajano v skladu s pogodbo, ni del standardnega začetnega garancijskega servisa.

Ta priročnik služi kot tehnična podpora in ne predstavlja zavezujoče ponudbe. Njegove vsebine ni mogoče jamčiti kot popolne, natančne ali zanesljive, ne eksplicitno ne implicitno. Vse podatke in specifikacije iz tega priročnika je mogoče spremeniti brez vnaprejšnjega obvestila. Podatki, posredovani ob naročilu, veljajo za dokončne. Proizvajalec ne prevzema nikakršne odgovornosti za morebitne neposredne ali posredne poškodbe v najširšem pomenu besede, ki bi bile posledica uporabe in/ali razumevanja tega priročnika oziroma bi bile s slednjima povezane. Pridržujemo si pravico do izvedbenih in konstrukcijskih sprememb ob katerem koli času brez predhodnega obvestila, zato slika na naslovni strani ni obvezujoča.БЪЛГАРСКИ -
