NAVODILA ZA UPORABO EWAD645TZPS DAIKIN

A - Tipičen tokokrog hladilnega sredstva kompresorjev – dovod in odvod za vodo je okviren. Priključki za vodo so natančneje prikazani na merskih risbah naprave. B - Tipičen tokokrog hladilnega sredstva z vračanjem toplote – dovod in odvod za vodo je okviren. Priključki za vodo so natančneje prikazani na merskih risbah naprave.D-EIMAC00908-16EU - 4/250

Visokotlačni varnostni ventil

Ločilni ventil cevi za tekočine

a Vsebuje fluorirane toplogredne pline b Številka kroga c Tovarniško polnjenje d Polnjenje na terenu e Polnjenje hladilnega plina za vsak krog (skladno s številom krogov) f Skupno polnjenje hladilnega sredstva g Skupno polnjenje hladilnega sredstva (v tovarni + na terenu) h Emisija toplogrednega plina skupnega polnjenja hladilnega sredstva v ekvivalentnih tonah CO2 m Tip hladilnega sredstva n GWP = potencial globalnega segrevanja p Serijska številka enote 2 Izpolnjeno nalepko je treba postaviti v električno ploščo. Evropska ali lokalna zakonodaja lahko zahteva redne kontrole za ugotovitev morebitnega puščanja hladiva. Za več informacij stopite v stik s svojim lokalnim prodajalcem.D-EIMAC00908-16EU - 224/250 OPOMBA V Evropi se emisija toplogrednega plina skupnega polnjenja hladilnega sredstva v sistemu (v ekvivalentnih tonah CO

) uporablja za določbo intervalov vzdrževanja. Upoštevajte ustrezno zakonodajo. Formula za izračun emisije toplogrednega plina: Toplogredni potencial hladilnega sredstva x skupno polnjenje hladilnega sredstva (v kg) / 1000 Uporabite vrednost potenciala globalnega segrevanja, omenjeno na nalepki toplogrednih plinov. Vrednost potenciala globalnega segrevanja temelji na 4. poročilu ocene IPCC-ja. Vrednost potenciala globalnega segrevanja, omenjena v priročniku, je lahko zastarela (npr. na podlagi 3. poročila ocene IPCC-ja)

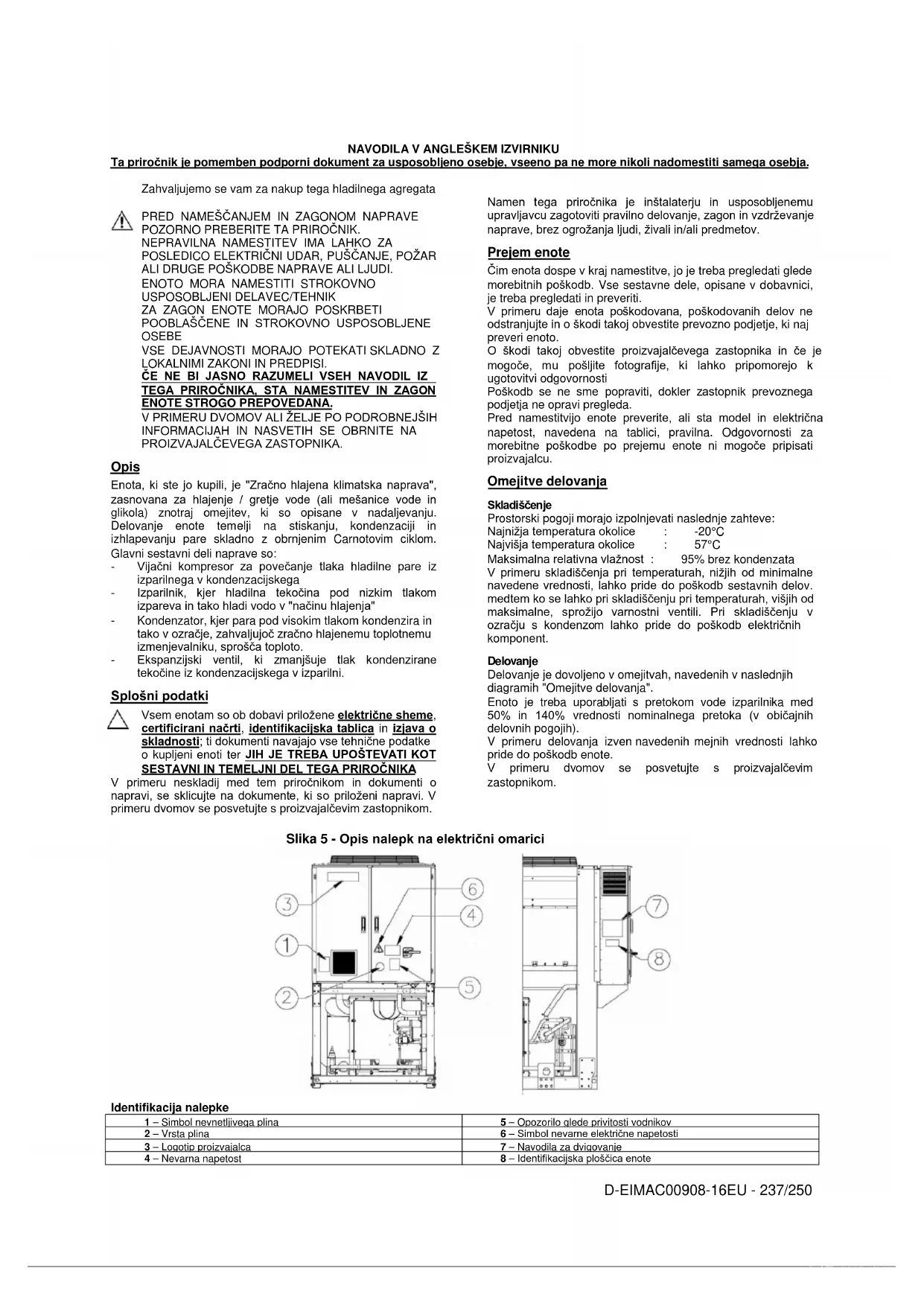

Ta priročnik je pomemben podporni dokument za usposobljeno osebje, vseeno pa ne more nikoli nadomestiti samega osebja. Zahvaljujemo se vam za nakup tega hladilnega agregata

PROIZVAJALČEVEGA ZASTOPNIKA. Opis Enota, ki ste jo kupili, je "Zračno hlajena klimatska naprava", zasnovana za hlajenje / gretje vode (ali mešanice vode in glikola) znotraj omejitev, ki so opisane v nadaljevanju. Delovanje enote temelji na stiskanju, kondenzaciji in izhlapevanju pare skladno z obrnjenim Carnotovim ciklom. Glavni sestavni deli naprave so: - Vijačni kompresor za povečanje tlaka hladilne pare iz izparilnega v kondenzacijskega - Izparilnik, kjer hladilna tekočina pod nizkim tlakom izpareva in tako hladi vodo v "načinu hlajenja" - Kondenzator, kjer para pod visokim tlakom kondenzira in tako v ozračje, zahvaljujoč zračno hlajenemu toplotnemu izmenjevalniku, sprošča toploto. - Ekspanzijski ventil, ki zmanjšuje tlak kondenzirane tekočine iz kondenzacijskega v izparilni. Splošni podatki Vsem enotam so ob dobavi priložene električne sheme, certificirani načrti, identifikacijska tablica in izjava o skladnosti; ti dokumenti navajajo vse tehnične podatke o kupljeni enoti ter JIH JE TREBA UPOŠTEVATI KOT SESTAVNI IN TEMELJNI DEL TEGA PRIROČNIKA V primeru neskladij med tem priročnikom in dokumenti o napravi, se sklicujte na dokumente, ki so priloženi napravi. V primeru dvomov se posvetujte s proizvajalčevim zastopnikom. Namen tega priročnika je inštalaterju in usposobljenemu upravljavcu zagotoviti pravilno delovanje, zagon in vzdrževanje naprave, brez ogrožanja ljudi, živali in/ali predmetov. Prejem enote Čim enota dospe v kraj namestitve, jo je treba pregledati glede morebitnih poškodb. Vse sestavne dele, opisane v dobavnici, je treba pregledati in preveriti. V primeru daje enota poškodovana, poškodovanih delov ne odstranjujte in o škodi takoj obvestite prevozno podjetje, ki naj preveri enoto. O škodi takoj obvestite proizvajalčevega zastopnika in če je mogoče, mu pošljite fotografije, ki lahko pripomorejo k ugotovitvi odgovornosti Poškodb se ne sme popraviti, dokler zastopnik prevoznega podjetja ne opravi pregleda. Pred namestitvijo enote preverite, ali sta model in električna napetost, navedena na tablici, pravilna. Odgovornosti za morebitne poškodbe po prejemu enote ni mogoče pripisati proizvajalcu. Omejitve delovanja Skladiščenje Prostorski pogoji morajo izpolnjevati naslednje zahteve: Najnižja temperatura okolice : -20°C Najvišja temperatura okolice : 57°C Maksimalna relativna vlažnost : 95% brez kondenzata V primeru skladiščenja pri temperaturah, nižjih od minimalne navedene vrednosti, lahko pride do poškodb sestavnih delov. medtem ko se lahko pri skladiščenju pri temperaturah, višjih od maksimalne, sprožijo varnostni ventili. Pri skladiščenju v ozračju s kondenzom lahko pride do poškodb električnih komponent. Delovanje Delovanje je dovoljeno v omejitvah, navedenih v naslednjih diagramih "Omejitve delovanja". Enoto je treba uporabljati s pretokom vode izparilnika med 50% in 140% vrednosti nominalnega pretoka (v običajnih delovnih pogojih). V primeru delovanja izven navedenih mejnih vrednosti lahko pride do poškodb enote. V primeru dvomov se posvetujte s proizvajalčevim zastopnikom.

1 – Simbol nevnetljivega plina 5 – Opozorilo glede privitosti vodnikov 2 – Vrsta plina 6 – Nevarna napetost 3 – Identifikacijska ploščica enote 7 – Simbol nevarne električne napetosti 4 – Logotip proizvajalca 8 – Navodila za dvigovanje Temperatura vode na izhodu iz uparjalnika (°C) Delovna temperatura (°C) Reguliranje hitrosti ventilatorja ali potrebno mešano koračno krmiljenje in krmiljenje hitrosti (Speedtroll) (pod -10 °C okoljske temperature) V tem območju lahko klimatska naprava deluje z delno obremenitvijo Obratovanje z glikolom (pod 4 °C uparjalnik

Temperatura vode na izhodu iz uparjalnika (°C) Delovna temperatura (°C) V tem območju lahko klimatska naprava deluje z delno obremenitvijo Obratovanje z glikolom (pod 4 °C uparjalnik LWT) Temperatura vode na izhodu iz uparjalnika (°C) Delovna temperatura (°C) Obratovanje z glikolom (pod 4 °C uparjalnik LWT) V tem območju lahko klimatska naprava deluje z delno obremenitvijoD–EIMAC00908–16EU - 240/250 Varnost Enota mora biti čvrsto pritrjena na tla. Temeljnega pomena je upoštevati naslednja navodila: Enoto se lahko dviguje samo za temu namenjene dvižne točke, ki so označene z rumeno barvo in nameščene na podnožju enote. Prepovedano je dostopanje do električnih komponent, ne da bi pred tem izključili glavno stikalo enote in odklopili električno napajanje. Prepovedano je dostopanje do električnih komponent brez uporabe izolacijske ploščadi. Prepovedano je dostopanje do električnih komponent ob prisotnosti vode in/ali vlage. Na ostrih robovih in na površini kondenzacijskega dela se lahko poškodujete. Izogibajte se neposrednemu dotiku teh delov in uporabite ustrezno osebno varovalno opremo. Pred kakršnimi koli posegi na hladilnih ventilatorjih in/ali kompresorjih izklopite električno napajanje, kar storite tako, da odprete glavno stikalo. Neupoštevanje tega pravila ima lahko za posledico hude osebne poškodbe. V vodovodne cevi ne vstavljajte trdih predmetov, ko je enota priključena na sistem. Na vodovodno cev, priključeno na vhod izmenjevalnika toplote, je treba namestiti mehanski filter. Enota je opremljena z varnostnimi ventili, ki so nameščeni na visokotlačni in nizkotlačni strani hladilnega tokokroga. Odstranjevanje ščitnikov s premičnih delov je strogo prepovedano. V primeru nenadne zaustavitve enote sledite navodilom v priročniku kontrolne plošče, ki je sestavni del dokumentacije naprave, katero prejme končni uporabnik. Svetujemo vam, da vam pri namestitvi in vzdrževanju pomagajo tudi druge osebe. V primeru nenamernih poškodb ali težav ravnajte na naslednji način: - Ohranite mirno kri. - pritisniti gumb za alarm, če je nameščen na kraju postavitve, - Ponesrečenca prestavite v topel prostor, daleč od enote in ga namestite v položaj mirovanja. - Takoj pokličite osebje za nujne primere v stavbi ali reševalce na postaji prve pomoči. - Ponesrečenca ne pustite samega, temveč počakajte na prihod reševalcev - Reševalcem posredujte vse potrebne podatke Izogibajte se nameščanju hladilnega agregata v prostore, ki bi lahko bili med vzdrževanjem nevarni, kot so, na primer, ploščadi brez ograje ali vodil, ali pa območja, ki ne izpolnjujejo zahtev po prostoru okrog hladilnega agregata. Hrup Enota povzroča hrup zlasti zaradi vrtenja kompresorjev in ventilatorjev. Raven hrupa za vsak posamezni model je navedena v prodajni dokumentaciji. Ob pravilni namestitvi, uporabi in vzdrževanju enote je raven hrupa slednje taka, da pri stalnem delu v njeni bližini ni potrebna nobena posebna varovalna oprema. V primeru namestitve s posebnimi zvočnimi lastnostmi bi lahko bilo potrebno namestiti dodatne mehanizme za blaženje hrupa. Premikanje in dvigovanje Izogibajte se udarcem in/ali tresenju enote med natovarjanjem/raztovarjanjem s prevoznega sredstva in premikanjem. Enoto potiskajte in vlecite izključno za nosilno ogrodje. Enoto pritrdite na prevozno sredstvo, tako da se ne bi mogla premakniti in pri tem povzročiti škodo. Poskrbite, da med prevozom ter natovarjanjem/raztovarjanjem noben del enote ne bi mogel pasti. Vse enote serije so dostavljene s štirimi dvižnimi točkami, označenimi rumeno. Za dvigovanje enote lahko uporabite samo točke, ki so prikazane na sliki. Poškodbe kondenzacijskega sklopa preprečite z uporabo razmičnih drogov. Namestite jih nad rešetke ventilatorja na razmiku vsaj 2,5 metra.

Dvižne vrvi in razmični drogovi morajo biti dovolj odporni, da lahko varno podpirajo enoto. Preverite težo enote na identifikacijski ploščici, ki je pritrjena na njej. Enoto dvigujte kolikor mogoče previdno in skrbno, pri tem pa sledite navodilom glede dvigovanja, ki so navedena na nalepki, ter jo ohranjajte popolnoma izravnano. Postavitev in montaža Vse enote so zasnovane za zunanjo uporabo, na balkonih ali na tleh, pod pogojem, da v prostoru namestitve ni ovir, ki bi preprečevale pretok zraka do kondenzacijskih navitij. Enota mora biti nameščena na robustni in popolnoma ravni podlagi; če naj bi enota bila nameščena na balkonih ali strehah, boste morda morali uporabiti drogove za razporeditev teže.D-EIMAC00908-16EU - 241/250 Slika 5 - Dvigovanje enote 1 Enota kompresorja – “V” oblikovano navitje Različica s 4-5 ventilatorji

Različica s 6-14 ventilatorji (Risba prikazuje samo različico s 6 ventilatorji. Način dviganja je enak za različico z 6-8- 10-12-14 ventilatorji)D-EIMAC00908-16EU - 242/250

Če se odločite enoto namestiti na tla, morate pred tem pripraviti trdno cementno podlago, debelo vsaj 250 mm in širšo od širine enote, ki lahko prenaša težo slednje. V primeru namestitve enote v prostore, ki so lahko dostopni za ljudi ali živali, je v predel kondenzatorja in kompresorja priporočljivo namestiti zaščitno mrežo. Za zagotovitev najboljših učinkov v prostoru namestitve upoštevajte naslednje previdnostne ukrepe in navodila: Izogibajte se kroženju zračnega toka. Pazite, da v območju namestitve ni ovir, ki bi preprečevale pravilni pretok zraka. Zagotovite trdne in odporne temelje, ki zmanjšujejo hrup in vibracije. Izogibajte se nameščanju enote v posebno prašne prostore, da bi zmanjšali onesnaževanje kondenzacijskih navitij z nečistočo. Voda v sistemu mora biti posebno čista, brez kakršnih koli sledov olja ali rje. Na vhodno cev na enoti je treba namestiti mehanski vodni filter. Minimalne prostorske zahteve Temeljnega pomena je upoštevati minimalne razdalje na vseh enotah, tako da se zagotovi optimalno prezračevanje kondenzacijskih navitij. Pri odločanju, kam boste enoto postavili, da bi lahko zagotovili primeren pretok zraka, upoštevajte naslednje dejavnike: Izogibajte se kroženju vročega zraka. Izogibajte se dovajanju nezadostnega zraka zračno hlajenemu kondenzatorjucondenser Oba pogoja lahko povzročita povečanje kondenzacijskega tlaka, kar pomeni nižjo energetsko učinkovitost in slabšo sposobnost hlajenja. Enota mora biti na vseh straneh prosto dostopna, tako da je po namestitvi na njej mogoče izvajati vzdrževalne posege. Slika 3 prikazuje najmanjše prostorske zahteve. Vertikalni odvod zraka ne sme biti zamašen. Če enoto obdajajo stene ali ovire enake višine kot je sama, mora biti enota nameščena vsaj 2500 mm od teh. Če so te ovire višje od enote, mora biti slednja nameščena vsaj 3000 mm od njih. Če pri namestitvi enote ne upoštevate minimalne priporočene razdalje od sten in/ali vertikalnih ovir, lahko nastane kombinacija kroženja vročega zraka in/ali nezadostnega napajanja zračno hlajenega kondenzatorja, ki lahko zmanjša zmogljivosti in učinkovitost naprave. V vsakem primeru mikro procesor omogoča prilagajanje enote novim postopkom delovanja, pri čemer ji v določenih okoliščinah zagotavlja maksimalno razpoložljivo moč, četudi je stranska razdalja manjša od priporočene, razen če bi delovni pogoji vplivali na varnost oseb ali zanesljivost enote. Pri namestitvi dveh ali več enot druge poleg druge vam svetujemo, da upoštevate razdaljo vsaj 3600 mm med ploščami kondenzatorja. V primeru drugačnih rešitev se posvetujte s proizvajalčevim zastopnikom. Zvočna zaščita Ko ravni zvočnega hrupa zahtevajo posebno kontrolo, je potrebna velika mera pozornosti pri izolaciji enote na njenem podnožju, z ustrezno namestitvijo protivibracijskih elementov (na voljo kot dodatna oprema). Gibke spoje je treba namestiti tudi na vodovodne priključke. Vodovodne cevi Cevi morajo biti zasnovane tako, da zagotavljajo čim manjše število kolen in vertikalnih zavojev. Tako bodo stroški namestitve občutno nižji, zmogljivosti sistema pa večje. Vodovodni sistem mora biti opremljen s:

2. Izolacijskimi ventili za odklop vodovodnega sistema med

vzdrževanjem naprave.

3. Pretočno stikalo.

4. Ročnim ali avtomatskim odzračevalnim mehanizmom na

najvišji točki sistema in drenažnim sistemom na najnižji točki slednjega.

5. Izparilnikom in sistemom za toplotno rekuperacijo, ki ne

smeta biti nameščena na najvišji točki sistema.

6. Ustreznim mehanizmom, ki lahko vzdržuje tlak

pomoč med servisnimi in vzdrževalnimi posegi.D-EIMAC00908-16EU - 243/250 Slika 6 - Minimalne prostorske zahteveD-EIMAC00908-16EU - 244/250 8. Filtrom ali mehanizmom za odstranjevanje trdih delcev iz tekočine. Uporaba filtra podaljša življenjsko dobo izparilnika in črpalke ter pripomore k vzdrževanju optimalnih pogojev vodovodnega sistema.

9. Izparilnik ima električni upor s termostatom, ki ščiti pred zmrzovanjem vode do najnižje sobne temperature –25°C.

Vse druge vodovodne cevi oziroma sistemi izven enote morajo biti torej zaščiteni pred zmrzovanjem. 10. Mehanizem za rekuperacijo toplote je treba pozimi izprazniti, razen v primeru, če se vodovodnemu sistemu doda mešanico etilen glikola v ustreznem razmerju. 11. V primeru zamenjave enote je treba pred namestitvijo nove enote celoten vodovodni sistem izprazniti in očistiti. Pred zagonom nove enote vam svetujemo izvedbo rednih preskusov in ustrezno kemično obdelavo vode. 12. Če vodovodnemu sistemu dodate glikol za zaščito pred zmrzovanjem, naj bo sesalni tlak nižji, saj bodo zmogljivosti enote nižje in padci tlaka višji. Vse zaščitne sisteme enote, kakršen je sistem za zaščito pred zmrzovanjem, in nizkotlačno zaščito je treba ponovno nastaviti.

13. Pred izolacijo vodovodnih cevi se prepričajte, da ne prihaja do puščanja.

Slika 7 - Vezava vodovodnih cevi za izparilnik

Slika 8 - Vezava vodovodnih cevi za izmenjevalnike rekuperatorja toplote

Obdelava vode Pred zagonom črpalke očistite vodovodni sistem. Nečistoča, vodni kamen, drobci rje in drugi delci se lahko kopičijo v izmenjevalniku toplote in tako zmanjšujejo njegovo sposobnost toplotne izmenjave. Poveča se lahko tudi padec tlaka in posledično zmanjša pretok vode. Ustrezna obdelava vode lahko torej zmanjša tveganje korozije, erozije, tvorjenja vodnega kamna ipd. Kakšna vrsta obdelave vode je najprimernejša se določi lokalno, glede na vrsto sistema in lastnosti vode. Proizvajalec ne odgovarja za morebitne poškodbe ali nepravilno delovanje naprave, ki bi bili posledica nepravilnega izvajanja ali neizvajanja postopka obdelave vode. Preglednica 1 - Sprejemljive mejne vrednosti kakovosti vode pH (25°C) 6,88,0

Zaščita izmenjevalnikov za toplotno rekuperacijo in izparilnika pred zmrzovanjem Vsi izparilniki so opremljeni z električnim uporom s termostatskim nadzorom, ki predstavlja ustrezno zaščito pred zmrzovanjem do najnižje temperature –25°C. Vseeno pa se, razen če so izmenjevalniki toplote popolnoma izprazni in očiščeni s tekočino proti zmrzovanju, lahko uporablja tudi dodatne metode za preprečevanje zmrzovanja. Pri načrtovanju sistema v celoti je treba upoštevati dva ali več načinov zaščite, ki so opisani v nadaljevanju: Stalno kroženje vode v ceveh in izmenjevalnikih. Dodatek ustrezne količine glikola v vodovodni sistem. Toplotna izolacija in dodatno ogrevanje izpostavljenih cevi. Izpraznjenje in očiščenje izmenjevalnika toplote pozimi. Inštalater in/ali lokalni vzdrževalec morata poskrbeti za uporabo ustreznih načinov zaščite pred zmrzovanjem. Redno izvajanje vzdrževalnih del na zaščiti pred zmrzovanjem. Neupoštevanje zgoraj navedenih navodil ima lahko za posledico poškodbe enote. Poškodbe, ki bi nastale zaradi zmrzovanja, niso vključene v garancijo. Namestitev pretočnega stikala Za zagotovitev zadostnega pretoka vode v celotnem izparilniku je temeljenga pomena, da v vodovodni sistem vgradite pretočno stikalo, ki ga lahko namestite na vhodne ali izhodne vodovodne cevi. Namen pretočnega stikala je zaustavitev delovanja enote v primeru prekinitve dotoka vode s posledično zaščito izparilnika pred zmrzovanjem. Kot dodatno opremo ponuja proizvajalec posebej izbrano pretočno stikalo. To paličasto pretočno stikalo je primerno za stalno uporabo na prostem (IP67) s cevmi premera od 1” do 6”. Pretočno stikalo ima očiščen kontakt, ki ga je treba električno vezati na pole, označene na električni shemi. Pretočno stikalo je treba umeriti tako, da se sproži, ko se pretok vode izparilnika spusti pod 50% nominalnega pretoka. Rekuperacija toplote Hoteč je mogoče enote opremiti tudi s sistemom za rekuperacijo toplote. Ta sistem se uporablja z vodno hlajenim izmenjevalnikom toplote, nameščenim na odvodu kompresorja in mehanizmom za nadzor kondenzacijskega tlaka. Za zagotovitev delovanja kompresorja v svojem ohišju, enote za rekuperacijo toplote ne morejo delovati, če je temperatura vode nižja od 28°C. Projektant sistema in inštalater hladilnega ogregata morata to vrednost upoštevati (npr. z uporabo obtočnega obvodnega ventila) Električna napeljava Splošni podatki Vse električne vezave z enoto morajo biti izvedene ob upoštevanju veljavnih zakonov in predpisov. Vse postopke inštalacije, uporabe in vzdrževanja mora spremljati usposobljeno osebje. Oglejte si električno shemo za enoto v vaši lasti. Če električna shema ni prikazana na enoti ali če ste jo izgubili, se obrnite na proizvajalčevega zastopnika, katerega zaprosite za kopijo. V primeru razlik med električno shemo in električno omarico/vodniki, se obrnite na proizvajalčevega zastopnika. Uporabljajte samo bakrene vodnike, sicer bi lahko prišlo do pregrevanja ali razjedanja na stičnih točkah s tveganjem poškodovanja enote. V izogib motnjam morajo biti vsi krmilni vodniki vezani ločeno od električnih. V ta namen uporabite druge električne prehodne vode. Bodite še posebej previdni pri napeljavi žičnih povezav v stikalno omarico; če niso pravilno zatesnjeni, lahko uvodnice kablov omogočijo vdor vode v stikalno omarico, kar lahko poškoduje notranjo opremo. Pred nameščanjem in povezovanjem, morate enoto izklopiti in zavarovati. Ker ima enota frekvenčne pretvornike, je vmesni tokokrog kondenzatorjev pod visoko napetostjo še kratek čas po izklopu. Enote ne upravljajte 5 minut po izklopu enote. Enota vključuje nelinearne obremenitve, kot so frekvenčni pretvorniki, ki imajo odvodne tokove ozemljitve. Če je pred enoto nameščen detektor odhodnih tokov ozemljitve, morate uporabiti napravo tipa B z najnižjim pragom 300 mA. Izdelek je skladen s standardom EMC za industrijska okolja. Zaradi tega ni namenjen uporabi v stanovanjskem okolju, na primer za namestitve, pri katerih je izdelek povezan z nizkonapetostnim javnim distribucijskim omrežjem. Če morate izdelek povezati z nizkonapetostnim javnim distribucijskim omrežjem, morate opraviti specifične dodatne meritve, da preprečite motnje z drugo občutljivo opremo. Delovanje Odgovornost upravljavca Ustrezno strokovno usposabljanje upravljavca in njegovo seznanjenje s sistemom pred uporabo enote sta temeljnega pomena. Poleg tega priročnika mora upravljavec prebrati tudi operativni priročnik mikroprocesorja in preučiti električno shemo, tako da bo razumel sekvenco zagona, delovanje, sekvenco zaustavitve in delovanje vseh varnostnih naprav. Med fazo začetnega zagona enote je na voljo tehnik, ki ga priskrbi proizvajalec in ki bo uporabniku odgovoril na vsa morebitna vprašanja ter mu podal ustrezna navodila glede pravilnih delovnih postopkov. Upravljavec mora voditi register delovnih podatkov za vsako nameščeno enoto. Podoben register mora voditi tudi za vse redne vzdrževalne posege in servise. Če upravljavec opazi nepravilna ali neobičajna stanja, se mora posvetovati s proizvajalčevo pooblaščeno servisno službo. Redno vzdrževanje Minimalni vzdrževalni posegi so našteti v preglednici 2. Elektrolitični kondenzatorji frekvenčnega pretvornika Frekvenčni pretvorniki kompresorja imajo elektrolitične kondenzatorje, ki so zasnovani tako, da pri običajni uporabi delujejo najmanj 15 let. V pogojih zahtevne uporabe se dejanska življenjska doba kondenzatorjev lahko skrajša. Klimatska naprava izračuna preostalo življenjsko dobo kondenzatorja glede na dejansko delovanje. Ko je preostala življenjska doba pod pragom, je na krmilniku izdano opozorilo. V tem primeru priporočamo zamenjavo kondenzatorjev. Ta postopek mora opraviti usposobljen tehnik. Zamenjava mora potekati v skladu z naslednjim postopkom: Klimatsko napravo izklopite. Pred odpiranjem ohišja frekvenčnega pretvornika počakajte 5 minut. Preverite, ali je preostali istosmerni tok v povezavi istosmernega toka nič. Odprite ohišje frekvenčnega pretvornika in zamenjajte stare kondenzatorje z novimi. V meniju vzdrževanja ponastavite krmilnik klimatske naprave. Na ta način bo krmilnik lahko izračunal novo pričakovano življenjsko dobo kondenzatorjev. Priprava kondenzatorja po daljšem obdobju zaustavitve Elektrolitični kondenzatorji lahko izgubijo del njihovih prvotnih karakteristik, če jih več kot 1 leto ne vklopite. Če je klimatska naprava bila dalj časa izključena, morate izvesti postopek "ponovne priprave" kot sledi: Vklopite frekvenčni pretvornik. Pustite ga vklopljenega vsaj 30 minut preden vklopite kompresor. Po 30 minutah lahko vklopite kompresor. Zagon pri nizki temperaturi okolice Frekvenčni pretvorniki imajo nadzor temperature, ki jim omogoča odpornost na temperature do -20 °C. Vendar jih pri temperaturah pod 0 °C ne smete vklopiti brez izvajanja naslednjega postopka: Odprite stikalno omarico (ta postopek lahko opravijo le usposobljeni tehniki).D-EIMAC00908-16EU - 246/250 Odprite varovalke kompresorja (z vlečenjem nosilcev varovalk) ali varnostna stikala kompresorja. Klimatsko napravo vklopite Klimatska naprava naj ostane vklopljena vsaj 1 uro (s tem grelcem frekvenčnega pretvornika omogočite ogrevanje). Zaprite nosilce varovalk Zaprite stikalno omarico Servis in omejena garancija Vse enote so tovarniško preverjene in zajamčene za obdobje 12 mesecev od prvega zagona oziroma 18 mesecev od dne dobave. Te enote so bile zasnovane in izdelane ob upoštevanju najvišjih kakovostnih standardov ter zagotavljajo večletno delovanje brez okvar. Vseeno pa je pomembno, da zagotovite njihovo ustrezno in redno vzdrževanje, skladno z vsemi postopki, ki so našteti v tem priročniku, ter z vsemi dobrimi praksami s področja vzdrževanja strojev. Toplo vam svetujemo, da sklenete vzdrževalno pogodbo s proizvajalčevim pooblaščenim serviserjem, tako da boste zahvaljujoč izkušnjam in znanju našega osebja lahko zagotovili učinkovito servisiranje brez kakršnih koli težav. Vedite tudi, da enota zahteva vzdrževanje tudi v garancijskem obdobju. V primeru nepravilne uporabe enote, na primer ob preseganju njenih delovnih mejnih vrednosti ali neizvajanju ustreznega vzdrževanja skladno z navodili iz tega priročnika, garancija preneha veljati. Za zagotovitev veljavnosti garancije upoštevajte naslednje točke:

1. Enota ne sme presegati navedenih mejnih vrednosti

2. Električno napajanje se mora gibati znotraj mejnih

vrednosti napetosti in ne sme povzročati harmoničnih frekvenc ali nenadnih skokov napetosti.

3. Neravnovesje trifaznega napajanja ne sme biti večje od

3%. Enote ne smete vključiti, dokler električne težave ne odpravite.

4. Ne onemogočajte ali izklapljajte nobene varnostne

naprave, bodisi mehanske, električne ali elektronske.

5. Voda, uporabljena za polnjenje vodovodnega sistema,

oziroma biti manjši od 80% nominalne zmogljivosti, razen v primeru, da je ob sklenitvi naročila drugače dogovorjeno. Obvezni redni pregledi in zagon aplikacij pod tlakom Enote spadajo pod kategorijo IV razvrstitve, ki jo določa evropska Direktiva PED 2014/68/EU. Nekateri lokalni predpisi zahtevajo za hladilne agregate, ki spadajo v to kategorijo, redne preglede s strani pooblaščene agencije. Preverite zahteve, ki veljajo v kraju namestitve. Preglednica 2 - Načrt rednega vzdrževanja

Vizualni pregled enote zaradi morebitnih poškodb in/ali zrahljanih delov

Čiščenje in lakiranje, kjer bi bilo potrebno

Kontrola delovanja tlačnega stikala

Električna napeljava:

Čiščenje notranjosti električne omarice

Merjenje izolacije motorja kompresorja s pomočjo naprave Megger

Očistite filtre dovodnega zraka na električni plošči

Na električni plošči preverite delovanje vseh ventilatorjev

Preverite stanje kondenzatorjev v frekvenčnem pretvorniku (znaki poškodb, uhajanje ipd.)

Pregled morebitnega puščanja hladiva

Čiščenje plošč kondenzatorja (Opomba 4)

Pregled privitosti ventilatorjev

Pregled reber na ploščah kondenzatorja – odstraniti po potrebi

1. Mesečni posegi vključujejo vse tedenske.

2. Letni posegi (ali tisti, ki jih je treba izvesti na začetku sezone) vključujejo vse tedenske in mesečne.

3. Delovne vrednosti enote lahko odčitate vsak dan, pri tem pa upoštevajte visoke standarde opazovanja.

4. Prostori z visoko koncentracijo delcev v zraku zahtevajo pogostejše čiščenje plošč kondenzatorja.

7. TAN (skupno kislinsko število) : 0,10 : ni učinkov

Med 0,10 in 0,19: zamenjajte filtre, odporne proti kislinam, in ponovno preverite po 1000 urah delovanja. Filtrezamenjujte, dokler skupno kilsinsko število TAN ne bo nižje od 0,10. 0,19 : zamenjajte olje, oljni filter in sušilni filter. Preverite v rednih časovnih intervalih.D-EIMAC00908-16EU - 247/250 Pomembne informacije o uporabljenem hladivu Ta izdelek vsebuje fluorirane toplogredne pline. Plinov ne izpuščajte v ozračje. Vrsta hladiva: R134a Vrednost GWP(1): 1430 (1) GWP = PotencialGlobalnega Segrevanja Količina hladiva, potrebna za standardno delovanje, je navedena na identifikacijski ploščici enote. Količina hladiva, s katero je dejansko napolnjena enote, je označena na posrebreni paličici v električni omarici. Evropska ali lokalna zakonodaja lahko zahteva redne kontrole za ugotovitev morebitnega puščanja hladiva.

Navodila za enote, polnjene v tovarni in na terenu (Pomembne informacije o uporabljenem hladilnem sredstvu) Hladilni sistem bo napolnjen s flourinirami toplogrednimi plini. Plinov ne izpuščajte v ozračje. 1 Z neizbrisno tinto izpolnite nalepko o polnjenju hladilnega sredstva, dostavljeno z izdelkom, skladno z naslednjimi navodili: - nivo polnjenja hladilnega sredstva za vsak krog (1; 2; 3) - skupno polnjenje hladilnega sredstva (1 + 2 + 3) - izračunajte izpust toplogrednega plina s pomočjo naslednje formule: Toplogredni potencial hladilnega sredstva x skupno polnjenje hladilnega sredstva (v kg) / 1000

a Vsebuje fluorirane toplogredne pline b Številka kroga c Tovarniško polnjenje d Polnjenje na terenu e Polnjenje hladilnega plina za vsak krog (skladno s številom krogov) f Skupno polnjenje hladilnega sredstva g Skupno polnjenje hladilnega sredstva (v tovarni + na terenu) h Emisija toplogrednega plina skupnega polnjenja hladilnega sredstva v ekvivalentnih tonah CO2 m Tip hladilnega sredstva n GWP = potencial globalnega segrevanja p Serijska številka enote 2 Izpolnjeno nalepko je treba postaviti v električno ploščo. Evropska ali lokalna zakonodaja lahko zahteva redne kontrole za ugotovitev morebitnega puščanja hladiva. Za več informacij stopite v stik s svojim lokalnim prodajalcem.D-EIMAC00908-16EU - 248/250 OPOMBA V Evropi se emisija toplogrednega plina skupnega polnjenja hladilnega sredstva v sistemu (v ekvivalentnih tonah CO

) uporablja za določbo intervalov vzdrževanja. Upoštevajte ustrezno zakonodajo. Formula za izračun emisije toplogrednega plina: Toplogredni potencial hladilnega sredstva x skupno polnjenje hladilnega sredstva (v kg) / 1000 Uporabite vrednost potenciala globalnega segrevanja, omenjeno na nalepki toplogrednih plinov. Vrednost potenciala globalnega segrevanja temelji na 4. poročilu ocene IPCC-ja. Vrednost potenciala globalnega segrevanja, omenjena v priročniku, je lahko zastarela (npr. na podlagi 3. poročila ocene IPCC-ja)

Za podrobnejše informacije se obrnite na lokalnega pooblaščenega prodajalca. Odlaganje Enota je izdelana iz kovinskih, plastičnih in elektronskih komponent. Vse te dele je treba odlagati skladno z lokalnimi predpisi, ki veljajo na tem področju. Svinčeve baterije je treba zbrati in jih odnesti v posebne zbirne centre za odlaganje odpadkov. Olje je treba zbrati in ga odnesti v posebne zvirne centre za odlaganje odpadkov.

Ta priročnik služi kot tehnična podpora in ne predstavlja zavezujoče ponudbe. Njegove vsebine ni mogoče jamčiti kot popolne, natančne ali zanesljive, ne eksplicitno ne implicitno. Vse podatke in specifikacije iz tega priročnika je mogoče spremeniti brez vnaprejšnjega obvestila. Podatki, posredovani ob naročilu, veljajo za dokončne. Proizvajalec ne prevzema nikakršne odgovornosti za morebitne neposredne ali posredne poškodbe v najširšem pomenu besede, ki bi bile posledica uporabe in/ali razumevanja tega priročnika oziroma bi bile s slednjima povezane. Pridržujemo si pravico do projektnih in strukturnih sprememb kadarkoli in brez vnaprejšnjega obvestila. Posledično tudi slika na naslovnici ni zavezujoča.D-EIMAC00908-16EU - 249/250D-EIMAC00908-16EU - 250/250
