ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EWAD645TZPS DAIKIN

ΜΙΑ ΕΣΦΑΛΜΕΝΗ ΕΓΚΑΤΑΣΤΑΣΗ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΗΛΕΚΤΡΙΚΕΣ ΔΟΝΗΣΕΙΣ, ΒΡΑΧΥΚΥΚΛΩΜΑ, ΔΙΑΡΡΟΕΣ, ΦΩΤΙΑ Η ΑΛΛΕΣ ΖΗΜΙΕΣ ΣΤΗ ΣΥΣΚΕΥΗ Η ΤΡΑΥΜΑΤΙΣΜΟΥΣ. Η ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΕΙΤΑΙ ΑΠΟ ΕΠΑΓΓΕΛΜΑΤΙΑ ΧΕΙΡΙΣΤΗ/ΤΕΧΝΙΚΟ Η ΧΡΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΕΙΤΑΙ ΑΠΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟΣ ΚΑΙ ΚΑΤΑΡΤΙΣΜΕΝΟ ΕΠΑΓΓΕΛΜΑΤΙΑ ΟΛΕΣ ΟΙ ΕΡΓΑΣΙΕΣ ΘΑ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΟΥΝΤΑΙ ΣΥΜΦΩΝΑ ΜΕ ΤΟΥΣ ΤΟΠΙΚΟΥΣ ΝΟΜΟΥΣ ΚΑΙ ΚΑΝΟΝΙΣΜΟΥΣ. Η ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ Η ΧΡΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΑΠΑΓΟΡΕΥΟΝΤΑΙ ΚΑΤΗΓΟΡΗΜΑΤΙΚΑ ΑΝ ΟΛΕΣ ΟΙ ΟΔΗΓΙΕΣ ΤΟΥ ΠΑΡΟΝΤΟΣ ΕΓΧΕΙΡΙΔΙΟΥ ΔΕΝ ΕΧΟΥΝ ΓΙΝΕΙ ΠΛΗΡΩΣ ΚΑΤΑΝΟΗΤΕΣ. ΑΝ ΥΠΑΡΧΕΙ ΑΜΦΙΒΟΛΙΑ, ΓΙΑ ΠΛΗΡΟΦΟΡΙΕΣ ΚΑΙ ΣΥΜΒΟΥΛΕΣ ΕΠΙΚΟΙΝΩΝΗΣΤΕ ΜΕ ΤΟΝ ΑΝΤΙΠΡΟΣΩΠΟ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ.

Η μονάδα που αγοράσατε είναι ένας "αερόψυκτος ψύκτης" που έχει ως σκοπό να ψύχει νερό (ή μίγμα νερού – γλυκόλης) μέσα στα όρια που περιγράφονται στα επόμενα. Η λειτουργία της μονάδας βασίζεται στην συμπίεση, συμπύκνωση και εξάτμιση ατμών σύμφωνα με τον αντίστροφο κύκλο Carnot. Τα βασικά μέρη είναι: - Συμπιεστής κοχλία για την αύξηση της πίεσης των ατμών του ψυκτικού μέσου από την πίεση εξάτμισης στην πίεση συμπύκνωσης - Εξατμιστής, όπου το χαμηλής πίεσης υγρό ψυκτικό μέσο εξατμίζεται και ψύχει το νερό - Συμπυκνωτής, όπου ο ατμός υψηλής πίεσης συμπυκνώνεται απορρίπτοντας στην ατμόσφαιρα τη θερμότητα που αφαίρεσε από το ψυχθέν νερό με τη βοήθεια ενός αερόψυκτου εναλλάκτη θερμότητας σε λειτουργία ψύξης. - Βαλβίδα εκτόνωσης που επιτρέπει τη μείωση της πίεσης του συμπυκνωμένου υγρού από την πίεση συμπύκνωσης στην πίεση εξάτμισης. Γενικές πληροφορίες Όλε ςοι μονάδες παραδίδονται με ηλεκτρικά διαγράμματα, πιστοποιημένα σχέδια, πινακίδα αναγνώρισης και DOC (Δήλωση συμμόρφωσης). Αυτά τα έγγραφα δείχνουν όλα τα τεχνικά στοιχεία της μονάδας που αγοράστηκε και ΠΡΕΠΕΙ ΝΑ ΘΕΩΡΟΥΝΤΑΙ ΑΝΑΠΟΣΠΑΣΤΟ ΚΑΙ ΣΗΜΑΝΤΙΚΟ ΜΕΡΟΣ ΑΥΤΟΥ ΤΟΥ ΕΓΧΕΙΡΙΔΙΟΥ Σε περίπτωση οποιασδήποτε διαφοράς μεταξύ του παρόντος εγχειριδίου και των εγγράφων του εξοπλισμού, συμβουλευτείτε τα έγγραφα σχετικά με το μηχάνημα. Αν έχετε αμφιβολίες συμβουλευτείτε τον αντιπρόσωπο του κατασκευαστή. Σκοπός του παρόντος εγχειριδίου είναι να βοηθήσει τον τεχνικό εγκατάστασης και τον καταρτισμένο χειριστή να εξασφαλίσουν σωστή λειτουργία, εξυπηρέτηση και συντήρηση της μονάδας, μειώνοντας την πιθανότητα κινδύνου για άτομα, ζώα και/ή αντικείμενα. Λήψη της μονάδας Αμέσως μόλις η μονάδα φτάσει στον τελικό τόπο εγκατάστασης πρέπει να επιθεωρείται για τυχόν ζημιές. Όλα τα στοιχεία που περιγράφονται στο δελτίο παραλαβής πρέπει να επιθεωρούνται και να ελέγχονται. Σε περίπτωση που η μονάδα έχει υποστεί ζημιά, μην αφαιρείτε το κατεστραμμένο υλικό και αναφέρετε αμέσως τη ζημιά στην μεταφορική εταιρεία και ζητήστε να επιθεωρήσουν τη μονάδα. Κάνετε γνωστή τη ζημιά στον αντιπρόσωπο του παραγωγού, στέλνοντας αν γίνεται φωτογραφίες που μπορεί να είναι χρήσιμες για την απόδοση ευθυνών. Η ζημιά δεν θα πρέπει να επισκευαστεί έως ότου πραγματοποιηθεί η επιθεώρηση από πλευράς του αντιπροσώπου της εταιρείας

Πριν εγκαταστήσετε τη μονάδα βεβαιωθείτε πως το μοντέλο και η ηλεκτρική τάση που αναγράφεται στην ετικέτα είναι σωστά. Η ευθύνη για τυχόν ζημιές μετά την αποδοχή της μονάδας δεν μπορεί να αποδοθεί στον κατασκευαστή. Όρια λειτουργίας

Οι συνθήκες περιβάλλοντος πρέπει να είναι εντός των παρακάτω

Ελάχιστη θερμοκρασία περιβάλλοντος : -20°C Μέγιστη θερμοκρασία περιβάλλοντος : 57°C Μέγιστη σχετική υγρασία .: 95% χωρίς

Η αποθήκευση σε θερμοκρασία κατώτερη της ελάχιστης μπορεί να καταστρέψει τα εξαρτήματα. Η αποθήκευση σε θερμοκρασία ανώτερη της μέγιστης μπορεί να ανοίξει τις βαλβίδες ασφαλείας. Η αποθήκευση σε συμπυκνωμένη ατμόσφαιρα μπορεί να καταστρέψει τα ηλεκτρικά εξαρτήματα.

Η λειτουργία επιτρέπεται εντός των ορίων που αναφέρονται στα ακόλουθα διαγράμματα "Όρια λειτουργίας". Η μονάδα πρέπει να χρησιμοποιείται με έναν ρυθμό ροής νερού του εξατμιστή μεταξύ των 50% και των 140% της ροής που αναφέρεται (σε κανονικές συνθήκες λειτουργίας). Η λειτουργία πέρα από τα όρια που αναφέρονται μπορεί να βλάψει

Αν έχετε αμφιβολίες συμβουλευτείτε τον αντιπρόσωπο του κατασκευαστή.

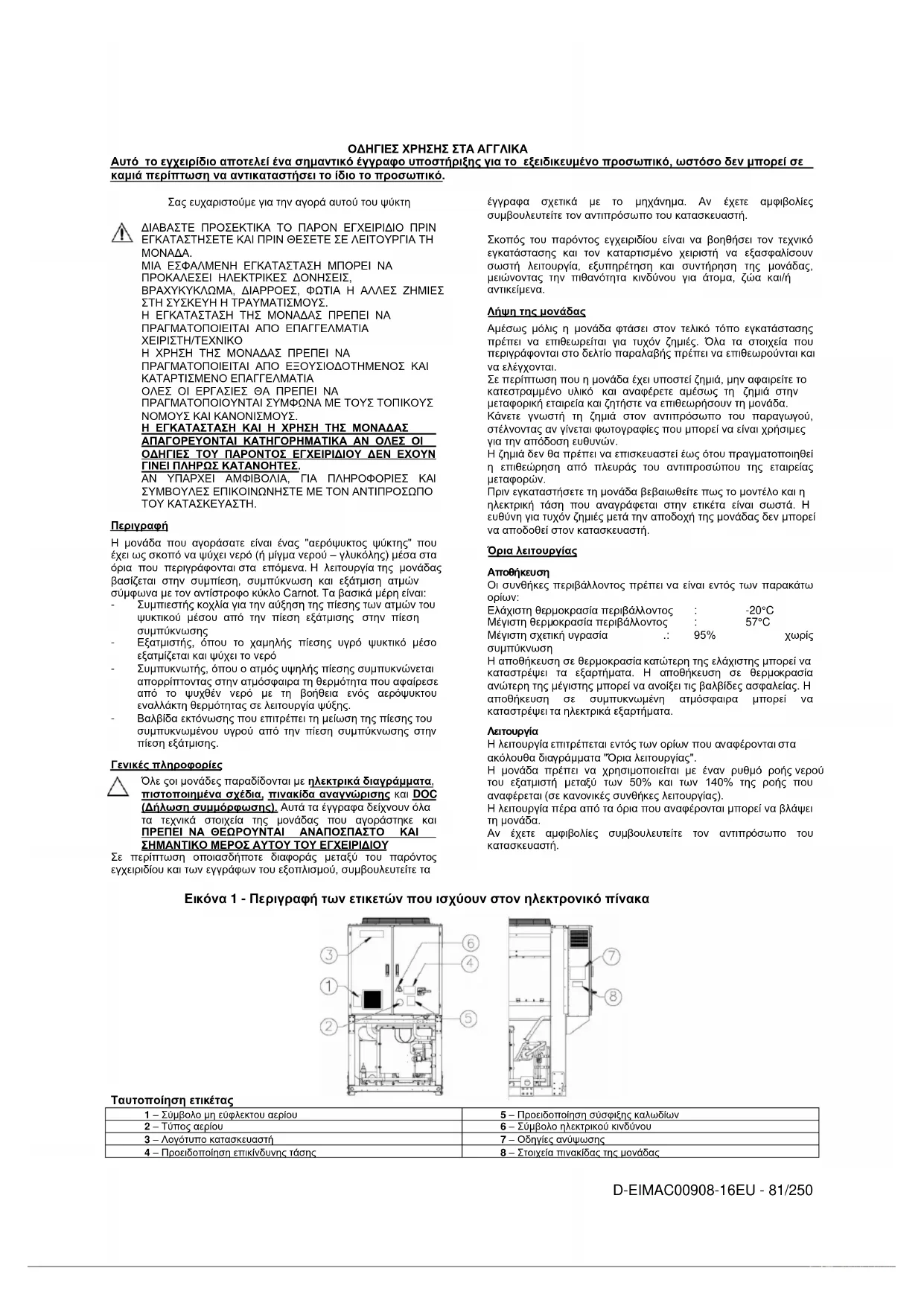

Εικόνα 1 - Περιγραφή των ετικετών που ισχύουν στον ηλεκτρονικό πίνακα

Ταυτοποίηση ετικέτας 1 – Σύμβολο μη εύφλεκτου αερίου 5 – Προειδοποίηση σύσφιξης καλωδίων 2 – Τύπος αερίου 6 – Σύμβολο ηλεκτρικού κινδύνου 3 – Λογότυπο κατασκευαστή 7 – Οδηγίες ανύψωσης 4 – Προειδοποίηση επικίνδυνης τάσης 8 – Στοιχεία πινακίδας της μονάδαςD-EIMAC00908-16EU - 82/250

Ταυτοποίηση ετικέτας

Εικόνα 2 - Όρια λειτουργίας – Βασική απόδοση

1– Σύμβολο μη εύφλεκτου αερίου 5 – Προειδοποίηση σύσφιξης καλωδίων 2 – Τύπος αερίου 6 – Προειδοποίηση επικίνδυνης τάσης 3– Στοιχεία πινακίδας της μονάδας 7– Σύμβολο ηλεκτρικού κινδύνου 4– Λογότυπο κατασκευαστή 8– Οδηγίες ανύψωσης Θερμοκρασία νερού εξόδου εξατμιστή (°C) Θερμοκρασία περιβάλλοντος (°C) Απαιτείται κανονισμός ταχύτητας ανεμιστήρα ή Speedtroll (θερμοκρασία περιβάλλοντος κάτω από -10°C) Σε αυτόν τον χώρο ο ψύκτης μπορεί να λειτουργήσει με μερικό

Λειτουργία με γλυκόζη (θερμοκρασία εξόδου εξατμισμένου νερού κατώτερης των 4°C)D-EIMAC00908-16EU - 83/250

Εικόνα 3 - Όρια λειτουργίας – Υψηλή απόδοση

Εικόνα 4 - Όρια λειτουργίας – Εξαιρετική απόδοση

Θερμοκρασία νερού εξόδου εξατμιστή (°C) Θερμοκρασία περιβάλλοντος (°C) Σε αυτόν τον χώρο ο ψύκτης μπορεί να λειτουργήσει με μερικό

Λειτουργία με γλυκόζη (θερμοκρασία εξόδου εξατμισμένου νερού κατώτερης των 4°C) Θερμοκρασία νερού εξόδου εξατμιστή (°C) Θερμοκρασία περιβάλλοντος (°C) Λειτουργία με γλυκόζη (θερμοκρασία εξόδου εξατμισμένου νερού κατώτερης των 4°C) Σε αυτόν τον χώρο ο ψύκτης μπορεί να λειτουργήσει με μερικό φορτίοD–EIMAC00908–16EU - 84/250

Η μονάδα πρέπει να είναι γερά τοποθετημένη στο έδαφος. Είναι βασικό να προσέξετε τις ακόλουθες οδηγίες: Η μονάδα μπορεί να ανυψωθεί μόνο με τη χρήση των ειδικών σημείων που τονίζονται σε κίτρινο και στερεώνονται στη βάση της. Απαγορεύεται η πρόσβαση στα ηλεκτρικά εξαρτήματα χωρίς πριν να έχετε ανοίξει τον κεντρικό διακόπτη της μονάδας και να έχετε απενεργοποιήσει την ηλεκτρική τροφοδότηση. Απαγορεύεται η πρόσβαση στα ηλεκτρικά εξαρτήματα χωρίς τη χρήση μιας μονωτικής πλατφόρμας. Απαγορεύεται η πρόσβαση στα ηλεκτρικά εξαρτήματα επί της παρουσίας νερού και/ή υγρασίας. Οι αιχμηρές άκρες και η επιφάνεια του τμήματος του συμπυκνωτή μπορεί να προκαλέσουν τραυματισμούς. Αποφεύγετε την άμεση επαφή χρησιμοποιώντας τις ειδικές συσκευές προστασίας. Αποσυνδέστε την ηλεκτρική τροφοδοσία ανοίγοντας το κεντρικό διακόπτη πριν ακολουθήσετε τις βοηθητικές εργασίες στους ανεμιστήρες ψύξης και/ή στους συμπιεστές. Η μη τήρηση αυτού του κανόνα μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Μην εισάγετε αντικείμενα στους σωλήνες του νερού ενώ η μονάδα είναι συνδεδεμένη με το σύστημα. Ένα μηχανικό φίλτρο πρέπει να είναι εγκατεστημένο στο σωλήνα του νερού συνδεδεμένο στην είσοδο του εναλλάκτη θερμότητας. Η μονάδα έχει βαλβίδες ασφαλείας καταχωρημένες στις πλευρές υψηλής και χαμηλής πίεσης του ψυκτικού κυκλώματος. Απαγορεύεται αυστηρά η αφαίρεση όλων των προστασιών των κινούμενων μερών. Σε περίπτωση ξαφνικής διακοπής λειτουργίας της μονάδας, ακολουθήστε τις οδηγίες που αναφέρονται στο Εγχειρίδιο λειτουργίας του πίνακα ελέγχου που αποτελεί μέρος των εγγράφων του μηχανήματος που παραδίδονται στον

Σας συμβουλεύουμε να ακολουθείτε τις εργασίες εγκατάστασης και συντήρησης μαζί με άλλα άτομα. Σε περίπτωση τραυματισμού από ατύχημα ή προβλημάτων είναι αναγκαίο να συμπεριφερθείτε με τον ακόλουθο τρόπο: - Παραμείνετε ψύχραιμοι - Πατήστε το κουμπί συναγερμού αν υπάρχει στο χώρο της εγκατάστασης - Μεταφέρετε το τραυματισμένο άτομο σε ζεστό χώρο, μακριά από τη μονάδα και τοποθετήστε τον σε άνετη θέση - Επικοινωνήστε αμέσως με το προσωπικό έκτακτης ανάγκης του κτιρίου ή με τα επείγοντα περιστατικά. - Μην αφήσετε το τραυματισμένο άτομο μόνο του αλλά περιμένετε την άφιξη των σωστικών συνεργείων - Δώστε όλες τις αναγκαίες πληροφορίες στο σωστικό

Αποφύγετε την εγκατάσταση του ψύκτη σε περιοχές που μπορεί να είναι επικίνδυνες κατά τη διάρκεια των εργασιών συντήρησης, όπως πλατφόρμα χωρίς προστατευτικά κιγκλιδώματα ή κάγκελα ή περιοχές που δεν συμμορφώνονται με τις απαιτήσεις του χώρου γύρω από τον ψύκτη.

Η μονάδα παράγει θόρυβο κυρίως λόγω της περιστροφής των συμπιεστών και των ανεμιστήρων. Το επίπεδο του θορύβου για κάθε μοντέλο αναφέρεται στα έγγραφα πώλησης. Αν η εγκατάσταση της μονάδας όπως επίσης ο χειρισμός και η συντήρησή της έχουν πραγματοποιηθεί σωστά, το επίπεδο εκπομπής θορύβου δεν θα απαιτεί καμιά ειδική προστατευτική συσκευή για τις εργασίες που διεξάγονται κοντά σε αυτή. Σε περίπτωση εγκατάστασης με ειδικές ηχητικές απαιτήσεις μπορεί να απαιτείται η εγκατάσταση επιπλέον συσκευών εξασθένισης του θορύβου. Κίνηση και ανύψωση Αποφύγετε να χτυπήσετε και/ή να τραντάζετε τη μονάδα κατά τη διάρκεια της φόρτωσης/εκφόρτωσης από το μεταφορικό μέσο και την κίνηση. Σπρώξτε ή τραβήξτε τη μονάδα μόνο από το πλαίσιο της βάσης. Στερεώστε τη μονάδα στο εσωτερικό του μεταφορικού μέσου έτσι ώστε να αποφύγετε ζημιές από την τυχόν μετακίνησή της. Δώστε προσοχή έτσι ώστε να μην πέσει κανένα τμήμα της μονάδας κατά τη διάρκεια της καταφοράς και της φόρτωσης/εκφόρτωσης. Όλες οι μονάδες της σειράς διαθέτουν τέσσερα σημεία ανύψωσης, τα οποία είναι κίτρινα. Μόνο αυτά τα σημεία μπορούν να χρησιμοποιηθούν για την ανύψωση της μονάδας, όπως φαίνεται στην ακόλουθη εικόνα. Χρησιμοποιείτε προστατευτικές ράβδους απόστασης για να αποτρέψετε την πρόκληση ζημιάς στον συμπυκνωτή. Τοποθετήστε τις πάνω από τις σχάρες του ανεμιστήρα σε απόσταση τουλάχιστον 2,5 μέτρων.

Τα σχοινιά ανύψωσης και οι προστατευτικές ράβδοι απόστασης πρέπει να είναι αρκετά ανθεκτικά για να στηρίξουν τη μονάδα με ασφάλεια. Ελέγξτε το βάρος της μονάδας στην πινακίδα με τα στοιχεία της ίδιας. Η μονάδα πρέπει να ανασηκώνεται με την μέγιστη προσοχή και φροντίδα, ακολουθώντας τις οδηγίες ανύψωσης. Ανυψώστε τη μονάδα πολύ αργά, κρατώντας την οριζοντίως. Τοποθέτηση και συναρμολόγηση Όλες οι μονάδες είναι σχεδιασμένες για εξωτερική χρήση, σε μπαλκόνια ή στο έδαφος, με την προϋπόθεση πως ο χώρος εγκατάστασης είναι απαλλαγμένος από εμπόδια που μπορεί να μειώσουν τη ροή του αέρα στις μπαταρίες συμπύκνωσης. Η μονάδα πρέπει να εγκαθίσταται σε ισχυρά θεμέλια και πλήρως ευθυγραμμισμένα. Αν η μονάδα εγκαθίσταται σε μπαλκόνια ή οροφές, μπορεί να είναι απαραίτητο η χρήση δοκών για τη διανομή του βάρους.D-EIMAC00908-16EU - 85/250 Εικόνα 5 - Ανύψωση της μονάδας 1 Μονάδα συμπιεστή – Πηνία σχήματος "V" Έκδοση με 4-5 ανεμιστήρες

Έκδοση με 6 - 14 ανεμιστήρες (Το διάγραμμα δείχνει μόνο την έκδοση των 6 ανεμιστήρων. Για τις εκδόσεις με 6-8- 10-12-14 ανεμιστήρες ο τρόπος ανύψωσης είναι ο ίδιος)D-EIMAC00908-16EU - 86/250

Για την εγκατάσταση στο έδαφος πρέπει να δοθεί μια τσιμεντένια ανθεκτική βάση, πάχους τουλάχιστον 250 mm και πλάτους ανώτερου από εκείνο της μονάδας, ικανή να αντέξει το βάρος αυτής της τελευταίας. Αν η μονάδα έχει εγκατασταθεί σε χώρους όπου έχουν εύκολη πρόσβαση άνθρωποι και κατοικίδια ζώα, σας συμβουλεύουμε να εγκαταστήσετε γρίλιες ασφαλείας για τα τμήματα του συμπυκνωτή και του συμπιεστή. Για να εξασφαλιστεί η καλύτερη δυνατή απόδοση στο χώρο εγκατάστασης, ακολουθείστε τις ακόλουθες προφυλάξεις και

Αποφύγετε την ανακυκλοφορία της ροή αέρα. Βεβαιωθείτε πως δεν υπάρχουν εμπόδια που να εμποδίζουν τη σωστή ροή του αέρα. Βεβαιωθείτε πως προσφέρετε θεμέλια ανθεκτικά και γερά για τη μείωση του θορύβου και των δονήσεων. Αποφύγετε την εγκατάσταση της μονάδας σε ιδιαίτερα σκονισμένους χώρους για να μειώσετε τη πιθανότητα να λερωθούν οι μπαταρίες συμπύκνωσης. Το νερό στο σύστημα πρέπει να είναι ιδιαίτερα καθαρό και όλα τα ίχνη λαδιού και σκουριάς πρέπει να καθαρίζονται. Ένα μηχανικό φίλτρο νερού πρέπει να εγκαθίσταται στο σωλήνα εισόδου της μονάδας. Απαιτήσεις χώρου ελάχιστες Είναι βασικό να σέβεστε τις ελάχιστες αποστάσεις όλων των μονάδων για να εξασφαλίσετε έναν τέλειο αερισμό των μπαταριών συμπύκνωσης. Όταν αποφασίσετε που να τοποθετήσετε τη μονάδα και για να εξασφαλίσετε την κατάλληλη ροή αέρα, εξετάστε τους ακόλουθους παράγοντες: Αποφύγετε την ανακυκλοφορία του θερμού αέρα Αποφύγετε την ανεπαρκή παροχή αέρα στον αερόψυκτο συμπυκνωτή. Και οι δυο προϋποθέσεις μπορεί να προκαλέσουν αυξημένη πίεση της συμπύκνωσης, η οποία μειώνει την ενεργειακή απόδοση της ψύξης. Κάθε πλευρά της μονάδας πρέπει να είναι προσβάσιμη για την εκτέλεση εργασιών συντήρησης μετά την εγκατάσταση. Στην εικόνα 3 φαίνεται ο ελάχιστος απαιτούμενος χώρος. Δεν πρέπει να εμποδίζεται η κάθετη εκκένωση του αέρα. Αν γύρω από τη μονάδα υπάρχουν τοίχοι ή εμπόδια ίδιου ύψους με τη μονάδα, αυτή πρέπει να εγκαθίσταται σε απόσταση όχι κατώτερη των 2500 mm. Αν αυτά τα εμπόδια ξεπερνούν σε ύψος τη μονάδα, πρέπει να εγκαθίσταται σε μια απόσταση όχι κατώτερη των 3000 mm. Αν γίνεται η εγκατάσταση της μονάδα χωρίς την τήρηση των ελάχιστων αποστάσεων που συνίστανται για τοίχους και/ή κάθετα εμπόδια, μπορεί να διαπιστωθεί ένας συνδυασμός ανακυκλοφορίας ζεστού αέρα και/ή ανεπαρκής τροφοδότησης του αερόψυκτου συμπυκνωτή που μπορεί να οδηγήσει σε μειωμένη παραγωγική ικανότητα και αποδοτικότητα. Σε κάθε περίπτωση ο μικροεπεξεργαστής θα επιτρέψει στη μονάδα να προσαρμοστεί στις νέες λειτουργίες προσφέροντας την μέγιστη διαθέσιμη ικανότητα υπό καθορισμένες προϋποθέσεις, ακόμη και αν η πλευρική απόσταση είναι κατώτερη από αυτή που συνίσταται, εκτός και αν οι λειτουργικές συνθήκες επηρεάζουν την ασφάλεια του προσωπικού ή την αξιοπιστία της μονάδας. Όταν δύο ή περισσότερες μονάδες τοποθετούνται το ένα πλάι στο άλλο, σας συνιστούμε να τηρείτε μια απόσταση τουλάχιστον 3600 mm μεταξύ των μπαταριών των συμπυκνωτών. Για επιπλέον λύσεις, συμβουλευτείτε έναν αντιπρόσωπο του κατασκευαστή. Ηχητική προστασία Όταν τα επίπεδα των ηχητικών εκπομπών απαιτούν έναν ειδικό έλεγχο, πρέπει να δίνεται μεγάλη προσοχή στην απομόνωση της μονάδας από τη βάση της εφαρμόζοντας σωστά αντικραδασμικά στοιχεία (προσφερόμενα ως επιλογή). Ευέλικτες συνδέσεις πρέπει επίσης να εφαρμόζονται και στις υδραυλικές συνδέσεις. Σωλήνες νερού Οι σωλήνες πρέπει να σχεδιάζονται με τις λιγότερο δυνατές στροφές και αλλαγές κάθετης κατεύθυνσης. Με αυτόν τον τρόπο το κόστος εγκατάστασης μειώνεται αισθητά και η αποδοτικότητα του συστήματος καλυτερεύει. Το σύστημα νερού πρέπει να έχει:

1. Αντικραδασμικά στηρίγματα για τη μείωση της μετάδοσης

των δονήσεων στις δομές.

2. Βαλβίδες μόνωσης για να απομονώνεται η μονάδα από το

υδραυλικό σύστημα κατά τη διάρκεια των εργασιών συντήρησης.

4. Η συσκευή για χειροκίνητο ή αυτόματο αεραγωγό στο

ψηλότερο σημείο του συστήματος, ενώ η συσκευή αποστράγγισης στο χαμηλότερο σημείο.

5. Ούτε η εξάτμιση ούτε η συσκευή ανάκτησης θερμότητας

πρέπει να τοποθετούνται στο υψηλότερο σημείο του συστήματος.

6. Μια κατάλληλη συσκευή που μπορεί να διατηρήσει το

υδραυλικό σύστημα υπό πίεση (δεξαμενή επέκτασης

7. Δείκτες πίεσης και θερμοκρασίας του νερού που βοηθούν

το χειριστή κατά τη διάρκεια των εργασιών σέρβις και συντήρησης.D-EIMAC00908-16EU - 87/250

Εικόνα 6 – Ελάχιστες απαιτήσεις απόστασηςD-EIMAC00908-16EU - 88/250 8. Ένα φίλτρο ή μια συσκευή που μπορεί να αφαιρέσει τα σωματίδια από το υγρό. Η χρήση ενός φίλτρου επεκτείνει τη διάρκεια ζωής του εξατμιστή και της αντλίας βοηθώντας το υδραυλικό σύστημα να διατηρηθεί σε καλύτερη κατάσταση. 9. Ο εξατμιστής έχει μια ηλεκτρική αντοχή με ένα θερμοστάτη που εγγυάται την προστασία ενάντια στο πάγωμα του αέρα σε μια θερμοκρασία περιβάλλοντος τόσο χαμηλές όσο –25°C. Όλοι οι άλλοι σωλήνες του νερού/υδραυλικές συσκευές εκτός της μονάδας πρέπει κατά συνέπεια να προστατεύονται από τον πάγο. 10. Η συσκευή ανάκτησης θερμότητας πρέπει να αδειάζεται από το νερό κατά τη χειμωνιάτικη περίοδο, εκτός και αν προστίθεται στο υδραυλικό κύκλωμα ένα κατάλληλο ποσοστό μίγματος αιθυλενογλυκόλης .

11. Σε περίπτωση αντικατάστασης της μονάδας, όλο το υδραυλικό σύστημα πρέπει να αδειάζεται και να καθαρίζεται πριν την

εγκατάσταση της νέας μονάδας. Πριν θέσετε σε κίνηση τη νέα μονάδα, σας συνιστούμε να διεξάγετε τακτικές δοκιμές και ειδικές χημικές επεξεργασίες του νερού. 12. Αν η γλυκόλη προστίθεται στο υδραυλικό σύστημα ως αντιψυκτικό, προσέξτε έτσι ώστε η πίεση αναρρόφησης να είναι πιο χαμηλή, η απόδοση της μονάδας πράγματι θα είναι μειωμένη και η πτώση της πίεσης μεγαλύτερη. Όλα τα συστήματα προστασίας της μονάδας όπως το αντιψυκτικό, και η προστασία από τη χαμηλή πίεση θα πρέπει να επαναρρυθμιστούν.

13. Πριν μονώσετε τους σωλήνες νερού, βεβαιωθείτε πως δεν υπάρχουν διαρροές.

Εικόνα 7 - Σύνδεση των σωλήνων του νερού για τον εξατμιστή

4. Αισθητήρας θερμότητας

Εικόνα 8 - Σύνδεση των σωλήνων νερού για τους εναλλάκτες ανάκτησης θερμότητας

3. Αισθητήρας θερμότητας

Επεξεργασία νερού Πριν θέσετε σε κίνηση τη μονάδα, καθαρίστε το κύκλωμα του νερού. Βρωμιά, άλατα, υπολείμματα διάβρωσης και άλλα υλικά μπορεί να συσσωρευτούν στο εσωτερικό του εναλλάκτη θερμότητας μειώνοντας την αποδοτικότητά της θερμικής εναλλαγής. Μπορεί να αυξηθεί ακόμη και η πτώση της πίεσης, μειώνοντας τη ροή του νερού. Μια κατάλληλη επεξεργασία του νερού μπορεί κατά συνέπεια να μειώσει τον κίνδυνο διάβρωσης, δημιουργίας αλάτων κλπ. Η πιο κατάλληλη επεξεργασία του νερού πρέπει να καθορίζεται τοπικά, με βάση τον τύπο του συστήματος και των άλλων χαρακτηριστικών του

Ο παραγωγός δεν ευθύνεται για τυχόν ζημιές ή κακή λειτουργία του εξοπλισμού που μπορεί να προκληθεί από την απουσία ή την ακατάλληλη επεξεργασία του νερού. Πίνακας 1 – Αποδεκτά όρια ποιότητας του νερού pH (25°C) 6,88,0

Ολική σκληρότητα (mg CaCO

Ηλεκτρική αγωγιμότητας S/cm (25°C)

Αλκαλικότητα (mg CaCO

Αντιψυκτική προστασία των εναλλακτών ανάκτησης και εξάτμισης Όλοι οι εξατμιστές είναι εξοπλισμένοι με μια ηλεκτρική αντίσταση που ελέγχεται θερμοστατικά και που προσφέρει αντιψυκτική προστασία κατάλληλη για θερμοκρασίες τουλάχιστον των –25°C. Παρόλα αυτά, εάν οι εναλλάκτες θερμότητας είναι εντελώς άδειοι και καθαρισμένοι με αντιψυκτικό διάλυμα, μπορείτε να χρησιμοποιήσετε ακόμη και επιπρόσθετες μεθόδους ψύξης. Όταν σχεδιάζεται το σύστημα στο σύνολό του εξετάζονται δύο ή περισσότεροι τρόποι προστασίας, που περιγράφονται ακολούθως: Κύκλος συνεχούς ροής του νερού στο εσωτερικό των σωλήνων και των εναλλακτών Προσθήκη μιας κατάλληλης ποσότητας γλυκόλης στο εσωτερικό του κυκλώματος νερού. Προσθήκη Θερμικής μόνωσης και θέρμανσης των σωλήνων που είναι εκτεθειμένοι. Εκκένωση και καθαρισμός του εναλλάκτη θερμότητας κατά τη διάρκεια της χειμερινής περιόδου Είναι ευθύνη του τεχνικού εγκατάστασης και/ή του προσωπικού τοπικής συντήρησης να χρησιμοποιήσει αντιψυκτικές μεθόδους. Βεβαιωθείτε πως ακολουθούνται πάντα οι κατάλληλες εργασίες συντήρησης της αντιψυκτικής προστασίας. Η αδυναμία τήρησης των παραπάνω οδηγιών μπορεί να προκαλέσει βλάβες στη μονάδα. Οι βλάβες που μπορεί να προκληθούν από τον πάγο δεν καλύπτονται από την εγγύηση. Εγκατάσταση της ροής Για να εξασφαλίσετε μια επαρκής ροή νερού σε όλον τον εξατμιστή, είναι βασικό να εγκαταστήσετε ένα σύστημα ροής στο υδραυλικό κύκλωμα που μπορεί να τοποθετηθεί στους σωλήνες του νερού στην είσοδο ή στην έξοδο. Σκοπός του συστήματος ροής είναι να σταματήσει τη μονάδα σε περίπτωση διακοπής της ροής του νερού, προστατεύοντας έτσι τον εξατμιστή από την ψύξη. Ο κατασκευαστής προσφέρει, ως εναλλακτική λύση, ένα σύστημα ροής που επιλέγεται για αυτό το σκοπό. Αυτό το σύστημα ροής τύπου φτυαράκι είναι κατάλληλο για συνεχόμενες εξωτερικές εφαρμογές (IP67) με διάμετρο σωλήνων από 1” έως 6”. Το σύστημα ροής είναι εξοπλισμένο με μια επαφή καθαρή που πρέπει να συνδέεται ηλεκτρικά με τα τερματικά που αναφέρονται στο ηλεκτρικό σχήμα. Το σύστημα ροής πρέπει να είναι βαθμολογημένο με τέτοιο τρόπο έτσι ώστε να επέμβει όταν η ροή του νερού του εξατμιστή πέφτει κάτω του 50% της ονομαστικής ικανότητας. Ανάκτηση αξίας Αν θέλετε, οι μονάδες μπορεί να εξοπλιστούν ακόμη και με ένα σύστημα ανάκτηση θερμότητας. Το σύστημα αυτό εφαρμόζεται με έναν υδρόψυκτο εναλλάκτη θερμότητας τοποθετημένο στο σωλήνα εξάτμισης του συμπιεστή και με μια συσκευή διαχείρισης κατάλληλη της πίεσης συμπύκνωσης. Για να εξασφαλίσετε τη λειτουργία του συμπιεστή στο περίβλημά της, οι μονάδες ανάκτησης της αξίας δεν μπορούν να λειτουργήσουν με μια θερμοκρασία νερού κατώτερη των 28°C. Ο σχεδιαστής και ο τεχνικός της εγκατάστασης του ψύκτη πρέπει να τηρούν αυτήν την τιμή (παράδειγμα. χρησιμοποιώντας μια βαλβίδα παράκαμψης ανακυκλοφορίας) Ηλεκτρική εγκατάσταση Γενικές προδιαγραφές Όλες οι ηλεκτρικές συνδέσεις της μονάδας πρέπει να ακολουθούνται σύμφωνα με τους νόμους και τους κανονισμούς που ισχύουν. Όλες οι εργασίες εγκατάστασης, διαχείρισης και συντήρησης πρέπει να διεξάγονται από καταρτισμένο προσωπικό. Σας συνιστούμε να εξετάσετε το ειδικό ηλεκτρικό σχεδιάγραμμα της μονάδας που έχετε αγοράσει. Αν το ηλεκτρικό σχεδιάγραμμα βρίσκεται πάνω στη μονάδα ή έχει χαθεί, επικοινωνήστε με τον ειδικό αντιπρόσωπο του παραγωγού ο οποίος θα σας στείλει ένα αντίγραφο. Σε περίπτωση ασυμφωνίας μεταξύ του ηλεκτρικού σχεδιαγράμματος και του πίνακα/ηλεκτρικών καλωδίων, επικοινωνήστε με τον αντιπρόσωπο του κατασκευαστή. Χρησιμοποιήστε μόνο αγωγούς από χαλκό, διαφορετικά μπορεί να εκδηλωθεί μια υπερθέρμανση ή διάβρωση στα σημεία σύνδεσης με κίνδυνο ζημιάς για τη μονάδα. Για να αποφύγετε παρεμβολές, όλα τα καλώδια ελέγχου πρέπει να είναι συνδεδεμένα χωριστά από τα ηλεκτρικά. Για το λόγο αυτό χρησιμοποιήστε διαφορετικούς αγωγούς ηλεκτρικού περάσματος. Πρέπει να προσέξετε ιδιαίτερα όταν συνδέετε τις συνδέσεις καλωδίων στον πίνακα διακοπτών. Αν δεν σφραγιστεί σωστά, τα εισερχόμενα καλώδια μπορεί να επιτρέψουν την εισροή νερού μέσα στον πίνακα και μπορεί να προκληθεί ζημιά στον εξοπλισμό στο εσωτερικό του πίνακα. Πριν προβείτε σε οποιαδήποτε εργασία εγκατάστασης και σύνδεσης, πρέπει να σβήσετε και να ασφαλίσετε τη μονάδα. Εφόσον αυτή η μονάδα περιλαμβάνει inverter, το ενδιάμεσο κύκλωμα των πυκνωτών παραμένει φορτισμένο με υψηλή τάση για μικρό χρονικό διάστημα μετά το σβήσιμο της μονάδας. Μην λειτουργείτε τη μονάδα αν δεν περάσουν 5 λεπτά αφού τη σβήσετε. Αυτή η μονάδα περιλαμβάνει μη γραμμικά φορτία όπως inverter, με φυσικό ρεύμα διαρροής γείωσης. Αν μια συσκευή εντοπισμού διαρροής γείωσης εγκατασταθεί στο επάνω μέρος της μονάδας, πρέπει να χρησιμοποιηθεί μια συσκευή τύπου Β με ελάχιστο όριο 300 mA. Αυτό το προϊόν συμμορφώνεται με τα πρότυπα EMC για βιομηχανικά περιβάλλοντα. Επομένως, δεν προορίζεται για χρήση σε κατοικημένες περιοχές, π.χ. εγκαταστάσεις όπου το προϊόν συνδέεται με σύστημα διανομής δημόσιας χρήσης χαμηλής τάσης. Σε περίπτωση που αυτό το προϊόν πρέπει να συνδεθεί σε σύστημα διανομής δημόσιας χρήσης χαμηλής τάσης, πρέπει να ληφθούν ειδικά επιπρόσθετα μέτρα ώστε να αποφευχθούν παρεμβολές με άλλον ευαίσθητο εξοπλισμό.

Ευθύνη του χειριστή Είναι βασικό να λάβει ο χειριστής μια κατάλληλη επαγγελματική ενημέρωση και να εξοικειωθεί με το σύστημα πριν να χρησιμοποιήσει τη μονάδα. Εκτός της ανάγνωσης του παρόντος εγχειριδίου, ο χειριστής πρέπει να μελετήσει το λειτουργικό εγχειρίδιο του μικροεπεξεργαστή και το ηλεκτρικό σχεδιάγραμμα για να καταλάβει την ακολουθία ανοίγματος, τη λειτουργία, την ακολουθία κλεισίματος και τη λειτουργία όλων των συσκευών

Κατά τη διάρκεια της φάσης έναρξης της μονάδας, ένας εξουσιοδοτημένος τεχνικός του παραγωγού είναι έτοιμος να απαντήσει σε οποιαδήποτε ερώτηση και να δώσει οδηγίες για τη σωστές διαδικασίες λειτουργίας. Ο χειριστής πρέπει να κρατάει πρακτικά των λειτουργικών δεδομένων για κάθε μονάδα που έχει εγκατασταθεί. Πρέπει επίσης να κρατείτε και ένα επιπλέον αρχείο για όλες τις τακτικές εργασίες συντήρησης και βοήθειας. Αν ο χειριστής παρατηρήσει αφύσικες ή ασυνήθιστες λειτουργικές συνθήκες, πρέπει να συμβουλευτεί την εξουσιοδοτημένη τεχνική υπηρεσία του κατασκευαστή. Συνήθη συντήρηση Οι ελάχιστες εργασίες συντήρησης αναφέρονται στον πίνακα

Ηλεκτρολυτικοί πυκνωτές Inverter Οι συμπιεστές Inverter περιλαμβάνουν ηλεκτρολυτικούς πυκνωτές που έχουν σχεδιαστεί για να διαρκούν τουλάχιστον 15 έτη με κανονική χρήση. Η χρήση σε δύσκολες συνθήκες λειτουργίας μπορεί να μειώσει την πραγματική διάρκεια ζωής των πυκνωτών. Ο ψύκτης υπολογίζει την ζωή του πυκνωτή που απομένει με βάση την πραγματική λειτουργία. Όταν η εναπομένουσα διάρκεια ζωής περάσει το κατώτατο όριο, ο ελεγκτής θα εκδώσει μια προειδοποίηση. Σε αυτήν την περίπτωση, συνιστάται αντικατάσταση του πυκνωτή. Αυτή η λειτουργία πρέπει να γίνει μόνο από ειδικευμένο τεχνικό. Η αντικατάσταση πρέπει να πραγματοποιείται μέσω της ακόλουθης διαδικασίας: Σβήστε τον ψύκτη Περιμένετε 5 λεπτά πριν ανοίξετε το κάλυμμα του inverter Βεβαιωθείτε ότι η εναπομείνουσα τάση του ρεύματος αντιστοιχεί στη σύνδεση ρεύματος είναι μηδενική. Ανοίξτε το κάλυμμα του inverter και αντικαταστήστε τους παλιούς πυκνωτές με νέους. Πραγματοποιήστε επαναφορά του ελεγκτή του ψύκτη μέσω του μενού συντήρησης. Αυτό θα επιτρέψει στον ελεγκτή να επανυπολογίσει τη νέα εκτιμώμενη διάρκεια ζωής των πυκνωτών. Αναμόρφωση πυκνωτή μετά από μεγάλο χρονικό διάστημα απενεργοποίησης Οι ηλεκτρολυτικοί πυκνωτές μπορεί να χάσουν ένα μέρος των αρχικών χαρακτηριστικών τους αν δεν ενεργοποιηθούν για περισσότερο από 1 έτος. Αν ο ψύκτης έχει απενεργοποιηθεί για μεγαλύτερο χρονικό διάστημα, τότε απαιτείται να διεξαχθεί η διαδικασία "αναμόρφωσης" ως εξής:D-EIMAC00908-16EU - 90/250 Ανάψτε τον inverter Διατηρήστε τον αναμμένο χωρίς να εκκινήσετε τον συμπιεστή για τουλάχιστον 30 λεπτά Μετά από 30 λεπτά μπορείτε να θέσετε τον συμπιεστή σε λειτουργία Εκκίνηση σε χαμηλή θερμοκρασία περιβάλλοντος Οι Inverter περιλαμβάνουν έλεγχο θερμοκρασίας που τους επιτρέπει να αντέχουν σε θερμοκρασίες περιβάλλοντος -20°C. Ωστόσο, δεν πρέπει να ενεργοποιηθούν σε θερμοκρασίες χαμηλότερες από 0°C εκτός αν πραγματοποιηθεί η εξής διαδικασία: Ανοίξτε τον πίνακα διακοπτών (μόνο καταρτισμένος τεχνικός θα πρέπει να εκτελέσει αυτή τη λειτουργία) Ανοίξτε τις ασφάλειες του συμπιεστή (τραβώντας τις υποδοχές των ασφαλειών) ή τους ασφαλειοδιακόπτες του συμπιεστή Ανάψτε τον ψύκτη Διατηρείτε τον ψύκτη αναμμένο για 1 ώρα τουλάχιστον (αυτό επιτρέπει στους θερμαντήρες του inverter να θερμάνουν τον inverter). Κλείστε τις υποδοχές των ασφαλειών Κλείστε τον πίνακα διακοπτών Συντήρηση και εγγύηση υπό περιορισμούς Όλες οι μονάδες έχουν δοκιμαστεί στο εργοστάσιο και έχουν εγγύηση για 12 μήνες από την πρώτη έναρξη ή 18 μήνες από την ημερομηνία παράδοσης. Αυτές οι μονάδες σχεδιάστηκαν και κατασκευάστηκαν τηρώντας τις μέγιστες προδιαγραφές ποιότητας και εγγυώνται χρόνια λειτουργίας χωρίς βλάβες. Είναι σημαντικό, παρόλα αυτά να εξασφαλίσετε μια σωστή και τακτική συντήρηση σύμφωνη με όλες τις διαδικασίες που αναφέρονται στο παρόν εγχειρίδιο και στα σωστά πρακτικά συντήρησης των μηχανών. Σας συμβουλεύουμε να συνάψετε ένα συμβόλαιο συντήρησης με μια εξουσιοδοτημένη υπηρεσία του παραγωγού που θα είναι σε θέση να εγγυηθεί μια σωστή εξυπηρέτηση χωρίς προβλήματα χάρις στην εμπειρία και την τεχνογνωσία του προσωπικού μας. Πρέπει να γνωρίζετε επίσης ότι η μονάδα απαιτεί μια συντήρηση και κατά τη διάρκεια της περιόδου εγγύησης. Σας γνωστοποιούμε ότι η χρήση της μονάδας με ακατάλληλο τρόπο. για παράδειγμα πέρα από τα λειτουργικά της όρια ή από έλλειψη σωστής συντήρησης σύμφωνα με τα όσα αναφέρονται στο παρόν εγχειρίδιο, ακυρώνει την εγγύηση. Δώστε ιδιαίτερη προσοχή στα ακόλουθα σημεία τηρώντας τα όρια της εγγύησης:

1. Η μονάδα δεν μπορεί να λειτουργήσει πέρα από τα

2. Η ηλεκτρική τροφοδοσία πρέπει να είναι εντός των ορίων της

τάσης και να μην έχει αρμονικές ή ξαφνικές εναλλαγές τάσης.

3. Η τριφασική τροφοδοσία δεν πρέπει να παρουσιάζει

ανισορροπία μεταξύ των φάσεων ανώτερης των 3%. Η μονάδα πρέπει να παραμείνει κλειστή μέχρις ότου το ηλεκτρικό πρόβλημα δεν έχει λυθεί.

4. Μην απενεργοποιήσετε ή ακυρώσετε καμία συσκευή

ασφαλείας, είτε αυτή είναι μηχανική, ηλεκτρική ή ηλεκτρονική.

5. Το νερό που έχει χρησιμοποιηθεί για να γεμίσει το υδραυλικό

κύκλωμα πρέπει να καθαρίζεται και να επεξεργάζεται σωστά. Ένα μηχανικό φίλτρο πρέπει να τοποθετείτε στο πιο κοντινό σημείο εισόδου του εξατμιστή.

6. Αν έχουν γίνει ειδικές συμφωνίες τη στιγμή της παραγγελίας,

η ποσότητα του νερού του εξατμιστή δεν πρέπει να είναι ανώτερη των 120% και κατώτερη των 80% της ονομαστικής ικανότητας. Υποχρεωτικοί τακτικοί έλεγχοι και αρχή των εφαρμογών υπό

Οι μονάδες συμπεριλαμβάνονται στην κατηγορία IV της ταξινόμησης που έχει καθοριστεί από την Ευρωπαϊκή Οδηγία PED 2014/68/EE. Για τους ψύκτες που ανήκουν σε αυτή την κατηγορία, ορισμένοι τοπικοί κανονισμοί απαιτούν μια τακτική επιθεώρηση από πλευράς της εξουσιοδοτημένης εταιρίας. Ελέγξτε τις απαιτήσεις που ισχύουν στο χώρο της εγκατάστασης. Πίνακας 2 - Πρόγραμμα συντήρησης ρουτίνας Κατάλογος των δραστηριοτήτων Εβδομαδιαίες Μηνιαίες (Σημείωση 1) Ετήσιες/εποχιακές (Σημείωση 2)

Ανάγνωση των λειτουργικών δεδομένων (Σημείωση 3)

Οπτική επιθεώρηση της μονάδας για τυχόν ζημιές και/ή χαλάρωση

΄Ελεγχος της ακεραιότητας της θερμομόνωσης

Καθαρισμός και βάψιμο όπου είναι απαραίτητο

Ανάλυση του νερού (6)

Έλεγχος της λειτουργίας του συστήματος ροής

Ηλεκτρική εγκατάσταση:

Επαλήθευση της ακολουθίας ελέγχου

Έλεγχος της φθοράς του μετρητή – αντικαταστήστε αν είναι αναγκαίο

Έλεγχος της στεγανότητας όλων των ηλεκτρικών σταθμών – σφίξτε αν είναι απαραίτητο

Καθαριότητα στο εσωτερικό του ηλεκτρικού πίνακα ελέγχου

Οπτική επιθεώρηση των εξαρτημάτων για τυχόν σημάδια υπερθέρμανσης

Επαλήθευση της λειτουργίας του συμπιεστή και του θερμαντήρα λαδιού

Μέτρηση της μόνωσης του κινητήρα συμπίεσης χρησιμοποιώντας το Megger

Καθαρισμός των φίλτρων εισαγωγής αέρα του ηλεκτρικού πίνακα

Επαλήθευση της λειτουργίας όλων των ανεμιστήρων εξαερισμού στον ηλεκτρικό πίνακα

Επαλήθευση της λειτουργίας της βαλβίδας ψύξης του inverter και του θερμαντήρα

Επαλήθευση της κατάστασης των πυκνωτών στον inverter (ενδείξεις ζημιάς, διαρροές, κ.λπ.)

Έλεγχος για διαρροές του ψυκτικού

Έλεγχος της ροής του ψυκτικού υγρού μέσω του γυαλιού οπτικής επιθεώρησης του υγρού – το γυαλί επιθεώρησης πρέπει να είναι πλήρης

Έλεγχος της πτώσης πίεσης του φίλτρου αφυδάτωσης

Έλεγχος της πτώσης της πίεσης του φίλτρου του λαδιού (σημείωση 5)

Ανάλυση των δονήσεων του συμπιεστή

Ανάλυση της οξύτητας του λαδιού του συμπιεστή (7)

Τμήμα του συμπυκνωτή:

Καθαρισμός των συμπυκνωτών (Σημείωση 4)

Έλεγχος για το σωστό σφίξιμο των ανεμιστήρων

Έλεγχος των πτερυγίων του συμπυκνωτή – αφαιρέστε εφόσον είναι αναγκαίο

1. Οι μηνιαίες εργασίες συμπεριλαμβάνουν και όλες τις εβδομαδιαίες.

2. Οι ετήσιες εργασίες (ή κατά την έναρξη της σεζόν) συμπεριλαμβάνουν και όλες τις εβδομαδιαίες και μηνιαίες.

3. Οι λειτουργικές αξίες της μονάδας μπορούν να διαβάζονται καθημερινά τηρώντας υψηλές προδιαγραφές προσοχής.

4. Σε χώρους με υψηλή συγκέντρωση σωματιδίων που μεταφέρονται από τον αέρα, μπορεί να είναι απαραίτητο να καθαρίζετε τον συμπυκνωτή πιο συχνά.

5. Να αντικαθιστάτε το φίλτρο λαδιού όταν η πτώση της πίεσης του φθάσει τα 2,0 bar.

6. Ελέγξτε για την παρουσία τυχόν διαλυμένων μετάλλων.

7. TAN (Συνολικός αριθμός οξέων) : 0,10 : Καμιά ενέργεια

Μεταξύ 0,10 και 0,19: Αντικαταστήστε τα φίλτρα κατά των οξέων και ελέγξτε και πάλι μετά από 1000 λειτουργικές ώρες. Συνεχίστε με την αντικατάσταση των φίλτρων μέχρις ότου το TAN δεν είναι κατώτερο των 0,10. 0,19 : Αντικαταστήστε το λάδι, το φίλτρο του λαδιού και τον στεγνωτή φίλτρου. Ελέγχετε σε τακτικά χρονικά διαστήματα.D-EIMAC00908-16EU - 91/250 Χρήσιμες πληροφορίες σχετικές με τον ψύκτη που χρησιμοποιείτε Αυτό το προϊόν περιέχει φθοριούχα αέρια θερμοκηπίου που. Μην ελευθερώνετε τα αέρια στην ατμόσφαιρά. Τύπος ψυκτικού μέσου: R134a Τιμή GWP(1): 1430 (1)GWP = πιθανότητα θέρμανσης του πλανήτη Η ποσότητα της ψύξης που απαιτείται για την κανονική λειτουργία αναγράφεται στην πινακίδα της μονάδας. Η ποσότητα πραγματικής ψύξης που φορτώνεται στη μονάδα φαίνεται σε μια ράβδο αργύρου στο εσωτερικό του ηλεκτρικού πίνακα. Σύμφωνα με τα όσα καθορίζονται από την ευρωπαϊκή ή την τοπική νομοθεσία, μπορεί να είναι απαραίτητες οι τακτικές επιθεωρήσεις για την επισήμανση τυχόν διαρροών του ψύκτη.

Οδηγίες εργοστασίου και πεδίου πλήρωσης μονάδων (Σημαντικές πληροφορίες σχετικές με το ψυκτικό μέσο που χρησιμοποιείτε) Το σύστημα ψυκτικού μέσου θα φορτωθεί με φθοριούχα αέρια θερμοκηπίου. Μην ελευθερώνετε τα αέρια στην ατμόσφαιρά. 1 Συμπληρώστε με ανεξίτηλη μελάνη την ετικέτα του φορτίου πλήρωσης του ψυκτικού μέσου που παρέχεται με το προϊόν σύμφωνα με τις ακόλουθες οδηγίες: - το φορτίο πλήρωσης ψυκτικού μέσου για κάθε κύκλωμα (1; 2; 3) - το συνολικό φορτίο πλήρωσης του ψυκτικού μέσου (1 + 2 + 3) - υπολογίστε την εκπομπή αερίων θερμοκηπίου με την παρακάτω φόρμουλα: Τιμή GWP του ψυκτικού μέσου x Συνολικο φορτίο πλήρωσης ψυκτικού μέσου (σε kg) / 1000

α Περιέχονται φθοριούχα αέρια θερμοκηπίου. β Αριθμός κυκλωμάτων γ Εργοστασιακό φορτίο πλήρωσης δ Φορτίο πλήρωσης πεδίου ε Φορτίο πλήρωσης ψυκτικού μέσου για κάθε κύκλωμα (σύμφωνα με τον αριθμό κυκλωμάτων) στ Συνολικό φορτίο πλήρωσης ψυκτικού μέσου ζ Συνολικό φορτίο πλήρωσης (Εργοστάσιο + Πεδίο) η Εκπομπή αερίων θερμοκηπίου το συνολικό φορτίο πλήρωσης εκφράζεται σε τόνους του αντίστοιχου CO2 m Τύπος ψυκτικού μέσου n GWP = Πιθανότητα θέρμανσης του πλανήτη p Σειριακός αριθμός μονάδας 2 Η συμπληρωμένη ετικέτα πρέπει να προσκολλάται στο εσωτερικό του ηλεκτρολογικού πίνακα. Σύμφωνα με τα όσα καθορίζονται από την ευρωπαϊκή ή την τοπική νομοθεσία, μπορεί να είναι απαραίτητες οι τακτικές επιθεωρήσεις για την επισήμανση τυχόν διαρροών του ψύκτη. Επικοινωνήστε με τον τοπικό αντιπρόσωπο της περιοχής για περισσότερες πληροφορίες.D-EIMAC00908-16EU - 92/250

Στην Ευρώπη, η εκπομπή αερίων θερμοκηπίων του συνολικού φορτίου πλήρωσης του ψυκτικού μέσου στο

(εκφράζεται σε τόνους αντίστοιχου CO

) χρησιμοποιείται για να καθορίσετε τα χρονικά διαστήματα συντήρησης. Τηρήστε την ισχύουσα νομοθεσία. Φόρμουλα για να υπολογίσετε την εκπομπή αερίων θερμοκηπίου: Τιμή GWP του ψυκτικού x Συνολική φόρτωση ψυκτικού (σε kg) / 1000 Χρησιμοποιήστε την τιμή GWP που αναφέρεται στην ετικέτα αερίων θερμοκηπίου. Αυτή η τιμή GWP βασίζεται στην 4η Έκθεση αξιολόγησης IPCC. Η τιμή GWP που αναφέρεται στο εγχειρίδιο μπορεί να μην ισχύει (π.χ. βασίζεται στην 3η Έκθεση αξιολόγησης IPCC)

Επικοινωνήστε με τον τοπικό αντιπρόσωπο της περιοχής για περισσότερες πληροφορίες.

Η μονάδα αποτελείται από μεταλλικά, πλαστικά και ηλεκτρονικά εξαρτήματα. Όλα αυτά τα μέρη πρέπει να απορρίπτονται σύμφωνα με τις τοπικούς ισχύοντες κανονισμούς. Οι μπαταρίες από μόλυβδο πρέπει να συγκεντρώνονται και να στέλνονται σε ειδικά κέντρα συλλογής απορριμμάτων. Το λάδι πρέπει να συλλέγεται και να αποστέλλεται σε ειδικά κέντρα συλλογής απορριμμάτων.

Το παρόν εγχειρίδιο αποτελεί ένα τεχνικό βοήθημα και δεν αποτελεί προσφορά δεσμευτική. Το περιεχόμενο δεν αποτελεί ρητή ή σιωπηλή εγγύηση ως πλήρες,ακριβές ή αξιόπιστο. Όλα τα δεδομένα και οι προδιαγραφές που περιέχονται μπορούν να τροποποιηθούν χωρίς προειδοποίηση. Τα δεδομένα που γνωστοποιούνται τη στιγμή της παραγγελίας θα θεωρηθούν ως οριστικά. Ο κατασκευαστής δεν αναλαμβάνει καμιά ευθύνη για τυχόν άμεσες ή έμμεσες ζημιές με την ευρύτερη έννοια του όρου, που προκύπτουν από ή σχετίζονται με τη χρήση και/ή την ερμηνεία αυτού του εγχειριδίου. Σας παρέχουμε το δικαίωμα να κάνετε τροποποιήσεις σχεδιασμού και δομής οποιαδήποτε στιγμή χωρίς προειδοποίηση. Κατά συνέπεια η εικόνα στο εξώφυλλο δεν είναι δεσμευτική.D-EIMAC00908-16EU - 93/250
