РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ EWAD645TZPS DAIKIN

B - Типична система за охлаждане с приспособление за топлинна енергия - Водните входове и изходи са примерни. Моля направете справка със схемите с размерите на машината за точния брой на водните връзки.

Закупеният уред е „агрегат с въздушно охлаждане“, машина, предназначена за охлаждане на вода (или на смес на вода - гликол) в рамките на посочените по-долу ограничения. Принципът на действие на уреда е основан на парна компресия, кондензация и изпаряване, съответстващ на обратния цикъл на Карно. Основните компоненти са: - Винтов компресор увеличава налягането на охлаждащата пара от налягане на изпарение до налягане на кондензация. - Изпарител, при който охлаждащата течност с ниско налягане се изпарява за охлаждане на водата - Кондензатор, при който парата с високо налягане кондензира, отблъсквайки топлината отделена в атмосферата от охладената вода, благодарение на топлообменник с въздушно охлаждане. - Разширителен клапан позволява намаляване на налягането на кондензираната течност от налягане на кондензация до налягане на изпарение. Обща информация Всички уреди се доставят заедно с електрически схеми, сертифицирани скици, обозначителни табелки; и DOC (Декларация за Съгласуване); в тези документи са включени всички технически данни на закупеният уред и СА НЕРАЗДЕЛНА И ВАЖНА ЧАСТ ОТ ТОВА РЪКОВОДСТВО. При несъответствие между наръчника и документите на уреда, направете справка с документите на корпуса на машината. При съмнения, се обърнете към представителя на производителя. Целта на този наръчник, е да могат инсталиращият и квалифицираният оператор, да осигурят правилен монтаж, пускане в експлоатация и поддръжка на уреда, без създаване на рискове за хората, животните и/или предмети. Приемане на уреда В момента на получаване на уреда на мястото за монтиране, трябва да бъде проверен за откриване на възможни повреди. Всички части, описани в списъка за експедиция, трябва да бъдат прегледани и проверени. В случай, че устройството е повредено, не отстранявайте повредения материал и незабавно докладвайте повредата на транспортната компания и изискайте от тях да извършат проверка на уреда. Незабавно уведомете представителя на производителя, за повредата, като изпратите по възможност снимки, които могат да са полезни за определяне на отговорността. Повредата не трябва да бъде отстранена, докато не бъде извършена инспекция от страна на представителя на фирмата

Преди монтиране на уреда, проверете дали модела и електрическото напрежение, указани на уреда са правилни. Отговорността за възможни повреди, след приемане на уреда, не е за сметка на производителя. Работни ограничения

Условията на средата трябва да са в рамките на следните ограничения: Минимална температура на средата : -20°C Максимална температура на средата : 57°C Максимална относителна влажност : 95% без

Съхраняването при температура по-ниска от минималната може да доведе до повреда на частите, а съхраняването при температура по-висока от максималната, може да доведе до отваряне на предпазните клапани. Съхраняването при температура на конденз може да доведе до повреда на електронните части.

Работата е позволена в рамките на ограниченията указани в следните числа от „Работни ограничения“. Уредът трябва да се използва с капацитет на водния дебит на изпарителя в рамките между 50% и 140% от номиналния капацитет на дебита (при стандартни условия на работа). Работата на уреда извън указаните ограничения, може да повреди уреда. При съмнения, се свържете с представителя на производителя. Схема 4 - Описание на етикетите поставени на електронния панел

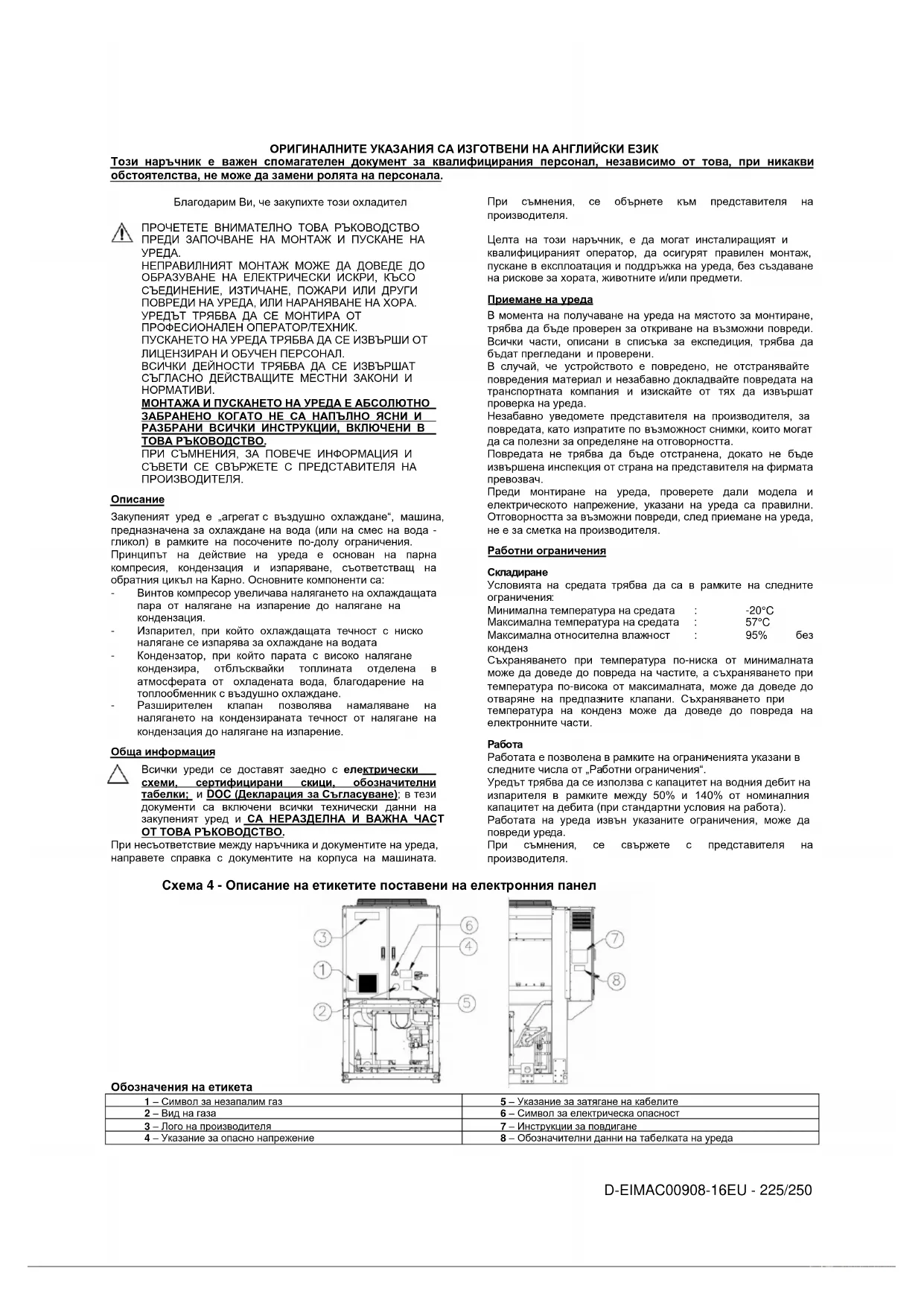

Обозначения на етикета 1 – Символ за незапалим газ 5 – Указание за затягане на кабелите 2 – Вид на газа 6 – Символ за електрическа опасност 3 – Лого на производителя 7 – Инструкции за повдигане 4 – Указание за опасно напрежение 8 – Обозначителни данни на табелката на уредаD-EIMAC00908-16EU - 226/250

1 – Символ за незапалим газ 5 – Указание за затягане на кабелите 2 – Вид на газа 6 – Указание за опасно напрежение 3 – Обозначителни данни на табелката на уреда 7 – Символ за електрическа опасност 4 – Лого на производителя 8 – Инструкции за повдигане Температура на изходящата вода на изпарителя (°C) Температура на среда (°C) Изисква се Регулиране на скоростта на вентилатора, който може да е и непрекъснат (под температура на средата -10°C) В тази зона охладителят може да работи на частично натоварване Работа с гликол (под 4°C на темп. на изход. вода на изпар.)D-EIMAC00908-16EU - 227/250

Схема 4 - Работни ограничения – Допълнителен коефициент на полезно действие

Температура на изходящата вода на изпарителя (°C) Температура на среда (°C) В тази зона охладителят може да работи на частично натоварване Работа с гликол (под 4°C на темп. на изход. вода на изпар.) Температура на изходящата вода на изпарителя (°C) Температура на среда (°C) Работа с гликол (под 4°C на темп. на изход. вода на изпар.) В тази зона охладителят може да работи на частично натоварванеD-EIMAC00908-16EU - 228/250

Безопасност Уредът трябва да бъде здраво закрепен за пода. Важно е да се спазват следните инструкции: Уредът може да се повдига само със захващане на указаните за целта места в жълт цвят фиксирани в

Забранен е достъпа до електрическите части, без преди това да бъде изключен главният прекъсвач на уреда и да се прекъсне електрическото захранване. Забранен е достъпа до електрическите части, когато не разполагате с изолираща платформа. Не се докосвайте до електрическите части при наличие на вода и/или влага. Режещите ръбове и повърхността от модула на кондензатора, могат да нанесат наранявания. Избягвайте пряк контакт и използвайте подходящи средства за защита. Прекъснете електрическото захранване, като отворите основният прекъсвач, преди извършване операции от обслужване по вентилаторите за охлаждане и/или компресорите. Неспазването на това правило може да доведе до сериозни лични наранявания. Не поставяйте твърди тела в тръбите за вода, докато уредът е свързан към системата. Необходимо е монтирането на механичен филтър на тръбата за вода, свързан към входа на топлообменника. Уредът е снабден с предпазни клапани, монтирани на страните за високо и ниско налягане на веригата на охладителя. Абсолютно е забранено сваляне на всички защити на подвижните части. При внезапно спиране на уреда, следвайте инструкциите, включени в Наръчника с инструкции на пулта за управление, част от документацията на корпуса на машината, доставена на крайният потребител. Силно се препоръчва извършване на операции по монтаж и поддръжка с други лица. При случайни наранявания или проблеми, следва да се направи следното: - запазете спокойствие - натиснете бутона за алармата, при наличие на мястото

- преместете пострадалия на топло място, далече от уреда като го поставите в легнало положение. - свържете се незабавно с персонала за извънредна ситуация, наличен в сградата или към службата за спешна медицинска помощ. - изчакайте пристигането на медицинските лица за спешна помощ, без да оставяте пострадалият сам - предоставете пълната необходима информация на медицинските лица от спешна помощ Избягвайте инсталиране на охладителя в зони които могат да са опасни, по време на операциите по поддръжка, като платформи без парапети или огради, или зони, които не отговарят на изискванията за околно пространство на охладителя.

Уредът издава шум основно при въртене на компресорите и на вентилаторите. Нивото на шума за всеки модел е посочено в документацията за продажба. Когато уредът се монтира, експлоатира и поддържа правилно, нивото на излагане на шум не налага употребата на специални предпазни средства за постоянна работа в близост до машината без никакъв

При монтаж със специални звукови изисквания, може да се наложи монтаж на допълнителни приспособления, за намаляване на излагане на шум. Придвижване и повдигане Избягвайте удряне и/или разклащане на уреда по време на поставяне/сваляне от превозното средство за транспорт и придвижването му. Бутайте или дърпайте уреда, единствено от основната рама. Закрепете уреда, вътре в превозното средство, така, че да е неподвижен и да не може да нанесе евентуални щети. Не позволявайте падането на нито една част от уреда по време на транспорт или товарене/разтоварване. Всички уреди от сериите са снабдени с места за повдигане обозначени в жълт цвят. Само тези места могат да бъдат използвани за повдигане на уреда, както е показано на следващата схема. Служете си с греди за разделяне, за да предотвратите повреда на стената на кондензатора. Поставете ги над решетките на вентилатора на разстояние от най-малко 2,5 метра.

Въжетата за повдигане и гредите за разделяне трябва да бъдат достатъчно устойчиви за поддържане на уреда в безопасност. Проверете теглото на уреда, означено на указателната табелка

Уредът трябва да се повдига с повишено внимание и грижа, следвайки инструкциите за повдигане, посочени на етикета; повдигнете уреда много бавно, като го поддържате максимално балансиран. Поставяне и сглобяване Всички уреди са проектирани за външно изпозлване, на тераси или на земята, при условие, че в зоната за монтиране няма пречки, които биха могли да намалят въздушния поток към кондензиращата батерия. Уредът трябва да се инсталира на здрави и идеално нивелирани основи;. при инсталиране на тераси или покриви, може да се наложи употребата на греди за разпределение на тежестта.D-EIMAC00908-16EU - 229/250 Схема 5 - Повдигане на уреда 1 Компресор – V-образни бобини Вариант с 4-5 вентилатора

Вариант с 6-14 вентилатора (Схемата показва само варианта с 6 вентилатора. За вариантите с 6-8-10-12-14 вентилатора, режимът на повдигане е един и същ)D-EIMAC00908-16EU - 230/250

За инсталиране на земята трябва да се осигури устойчива циментна основа, с минимална дебелина от 250 мм и с дължина по-голяма от тази на уреда. Тази основа трябва да бъде способна да издържи теглото на уреда. Когато уредът се инсталира на места, леснодостъпни за хора и животни, се препоръчва монтиране на предпазни решетки на модулите на кондензатора и на компресора. За осигуряване на по-добра работа на мястото за инсталиране, следвайте следните предпазни мерки и инструкции: Избягвайте рециклиране на въздушният поток. Уверете че, че няма предмети, които пречат на правилния въздушен поток. Проверете дали основите са достатъчно устойчиви и здрави за намаляване на шума и вибрациите. Избягвайте инсталиране на уреда в изключително прашни среди, с цел намаляване замърсяване с прах на кондензиращите батерии. Водата в системата трябва да бъде изключително чиста, както и трябва да се премахнат всички следи от масло и ръжда. Необходимо е да се инсталира механичен воден филтър на входната тръба на уреда. Минимални изисквания за пространство От съществено значение е спазването на минималните разстояния на всички уреди, за осигуряване на оптимална вентилация на кондензиращите батерии. Когато изберете къде да поставите уреда и сте осигурили подходящ въздушен поток, вземете под внимание следните условия: избягвайте рециклирането на топъл въздух избягвайте недостатъчно подаване на въздух на кондензатора с въздушно охлаждане. и двете условия могат да доведат до увеличаване на налягането за конденз, което води до намаляване на енергийната ефективност и на коефициента на полезна мощност на охладителя. Всяка страна на уреда трябва да бъде достъпна, за извършване на действия по поддръжка след монтиране. Фигура 3 показва изискването за минимално разстояние. Не трябва да има пречки за вертикалното отвеждане. Когато уредът е ограден от стени или предмети със същата височина, той трябва да се монтира на разстояние не по-малко от 2500 мм. Когато предметите са по-високи, уредът трябва да се монтира на разстояние не по-малко от 3000 мм. Когато уредът се монтира без да се спазват минималните препоръчвани разстояния от стените и/или вертикални предмети, може да се получи комбинация от рециклиране на топъл въздух и/или недостатъчно подаване на кондензатора с въздушно охлаждане, което може да предизвика намаляване на к.п.д. и на ефективността. При всички случаи, микропроцесорът позволява на уреда да се адаптира към новите условия на работа, с достигане на максималният наличен капацитет, при определени условия, независимо че страничното разстояние е по- малко от препоръчваното, освен когато условията на работа засягат безопасността на хора или надеждността

Когато два или повече уреда се поставят един до друг, се препоръчва спазване на разстояние от поне 3600 мм между стените на кондензатора. За други решения се консултирайте с представителя на производителя. Предпазване от шума Когато нивата на излъчване на шум изискват специален контрол, е необходимо да се обърне голямо внимание на изолирането на уреда от основата, чрез поставяне по подходящ начин на елементи против вибриране (доставят се като опции). Гъвкавите връзки трябва да се монтират и на водните връзки. Тръби за водата Тръбите трябва да се проектират с възможно най-малък брой колена и вертикални смени на посоката. По този начин разходите по инсталацията намаляват значително и се подобрява работата на системата. Системата за вода трябва да има:

1. Противовибрационни опори за намалено предаване на

вибрациите към конструкцията.

2. Изолиращи клапани за изолиране на уреда от

водопроводната система по време на операциите по обслужване.

обезвъздушаване на най-високата точка на системата, приспособление за източване в най-ниската точка.

5. Изпарителят нито топлообменникът не трябва да са

разположени в най-високата точка на системата.

6. Подходящо приспособление, което да може да

поддържа водопроводната система под налягане (разширителен съд и др.).

7. Индикатори за налягане и температура на водата,

които служат на оператора по време на дейностите по обслужване и поддръжка.D-EIMAC00908-16EU - 231/250 Схема 6 - Изисквания за минимално разстояниеD-EIMAC00908-16EU - 232/250

8. Филтър или приспособление за отстраняване на частиците от течността. Използването на филтър удължава живота на

изпарителя и на помпата, като помага за поддържане на водопроводната система в по-добро състояние.

9. Изпарителят има електрическо съпротивление с термостат, осигуряващ защита срещу замръзване на водата при

минимална температура на средата от –25°C. Всички други водопроводни тръби/приспособления извън уреда, трябва да бъдат защитени от замръзване.

10. В приспособлението за регенериране на топлинна енергия не трябва да се съдържа вода през зимния сезон, освен в

случаите, когато към водната верига бъде добавена смес от етилов гликол, в съответното процентно съотношение.

11. При смяна на уреда, цялата водопроводна система трябва да се изпразни и почисти преди монтирането на новия уред.

Преди пускането на новия уред се препоръчва извършване на обичайни тестове и подходящи химични обработки на

12. При добавяне на гликол към водопроводната система като защита от замръзване, обърнете внимание,че налягането на

засмукване ще бъде по-ниско, характеристиките на уреда по-ниски и спадовете в налягането по-големи. Всички системи за защита на уреда, като тази от замръзване и за защита от ниско налягане трябва отново да бъдат настроени.

13. Преди да изолирате водопроводните тръби, проверете за течове.

Схема 7 - Свързване на водопроводните тръбите към изпарителя

Схема 8 - Свързване на водопроводните тръби за топлообменниците за регенериране на топлинна

Обработка на водата Преди задействане на уреда, почистете водната верига. Замърсявания, варовик, наслагвания от корозия или друг материал, могат да се натрупат вътре в топлообменника и да намалят капацитетът му за топлинен обмен. Може да се увеличи и спада в налягането, така намалява водния поток. Предварителната подходяща обработка на водата, може да намали риска от корозия, ерозия, образуване на варовик и други. Най-подходящият начин за обработка на водата, трябва да бъде определен на място, в зависимост от вида на системата и от характеристиките на водата. Производителят не носи отговорност за възможни щети или неизправна работа на уреда, вследствие на неизвършена или неправилна обработка на водата. Таблица 1 - Допустими граници за качеството на водата pH (25°C) 6,88,0

Обща твърдост (мг CaCO

Сулфатни йони (мг SO

Защита против замръзване на изпарителя и топлообменници Всички изпарители са снабдени с електрическо съпротивление против замръзване, с термостатично регулиране, което осигурява подходяща защита против замръзване при минимални температури от–25°C. Независимо от това, освен когато топлообменниците са напълно празни и почистени с разтвор против замръзване, могат да се използват и допълнителни методи против замръзване. При проектиране на системата в нейната цялост, трябва да се предвидят два или повече от описаните по-долу методи за защита: Постоянно циркулиране на воден поток в тръбите и в топлообменниците Добавяне на подходящо количество гликол във водната

Допълнителна топлинна изолация и отопление на откритите

Източване и почистване на топлообменника през зимния

Отговорност на монтиращият и/или на местният персонал по поддръжка, е да гарантира за прилагането на описаните методи против замръзване. Уверете се, че подходящаъа защита против замръзване, се поддържа редовно. Неспазването на указанията по-горе, може да предизвика повреда в уреда. Гаранцията не покрива повредите, вследствие на замръзване. Монтиране на дебитометър За осигуряване на достатъчно количество воден поток в изпарителя, е важно да се монтира дебитометър във водопроводната верига, който може да се постави на входа или на изхода на водопроводните тръби. Дебитометърът служи за спиране на уреда, в случай на прекъсване на потока на водата, предпазвайки по този начин изпарителят от замръзване. Производителят предлага, като опция, дебитометър подходящ за това приложение. Този дебитометър с формата на лопатка, е подходящ за постоянни приложения в тежки условия на равота навън (IP67), с диаметър на тръбите от 1” до 6”. Дебитометърът разполага с чист контакт, който трябва да се свърже електрически към терминалите, указани на електрическата

Дебитометърът трябва да се калибрира, за да може да се извърши намеса при спад на водния поток подаван на изпарителя под 50% от номиналния работен капацитет. Топлообменник за регенериране на топлинна енергия По желание, уредът може да бъде снабден, със система за регенериране на топлинна енергия. Тази система е съставена от топлообменник с водно охлаждане, който се намира на отвеждащата тръба на компресора и от приспособление за подходящо управление на налягането на

За да се гарантира добрата работа на компресора в неговия корпус, уредите за регенериране на топлинна енергия, не могат да работят при по-ниска температура на водата на топлообменника от 28°C. Проектиращият инсталацията и монтьорът на охладителя носят отговорност за спазването на тази стойност (напр. с поставяне на обходен вентил за рециркулация) Електрическа инсталация Общи изисквания Всички електрически връзки на уреда трябва да се изпълнят в съответствие с действащите закони и нормативи. Всички дейности по монтажа, управлението и поддръжката трябва да се извършват от квалифициран персонал. Направете справка с конкретната електрическа схема на закупеният уред. В случаи, когато не намирате електрическата схема на уреда или при загуба, се свържете с представителя на производителя, от който сте закупили уреда, за получаване на дупликат. В случай на несъответствие между електрическата схема и електрическият панел/електрическите кабели се свържете с представителят на производителя. Използвайте единствено медни проводници, в противен случай може да се получи прегряване или корозия на местата за свързване, с опасност от повреждане на уреда. За да се избегнат смущения, всички кабели за управление трябва да се свържат отделно от електрическите кабели. За целта използвайте различни електрически канали за прокарване. Особено внимание трябва да бъде обърнато при електрическото свързване към прекъсвачал; в случай че не е правилно уплътнен, чрез входовете за кабелите може да навлезе вода в закрития прекъсвач, което може да причини вътрешна повреда на уреда. Преди всяка работа по монтиране и свързване, захранването на уреда трябва да бъде изключено и обезопасено. Тъй като този уред включва инвертори, междинната верига на кондензаторите остава заредена с високо електрическо напрежение за кратък период от време, след като е бил изключен. Не извършвайте работа по уреда най-малко 5 минути след като захранването му е било

Този уред включва нелинейни натоварвания като инвертори, които имат естествена електрическа утечка към земя. Когато има инсталиран детектор за утечка към земя, който е разположен нагоре към уреда, трябва да бъде използвано устройство от вид Б с минимален праг от 300 mA. Този продукт съответства на стандартите за Електромагнитна съвместимост (EMC) по отношение на индустриалните среди. Следователно, той не е предназначен за употреба в жилищни зони, напр. съоръжения, при които продуктът е свързан към обществени разпределителни системи с ниско напрежение. Когато е необходимо свързването на продукта към обществени разпределителни системи с ниско напрежение, трябва да бъдат взети специални допълнителни мерки, за да се избегнат смущения с друго чувствително оборудване.

Отговорност на оператора Важно е операторът да притежава подходящо професионално обучение, и да е запознат със системата, преди да започне работа с уреда. Освен запознаване с това ръководство, операторът трябва да заучи работното ръководство на микропроцесора и електрическата схема, за да разбере последователността при пускане, работа, последователността при спиране и работата на всички приспособления за безопасност. При фазата на първоначално пускане на уреда, лицензиран техник от производителя е на разположение, за да отговори на възможни въпроси и за да даде правилни инструкции относно процедурите на

Операторът трябва да води регистър на оперативните данни за всеки инсталиран уред. Отделно, трябва да води регистър за всички периодични дейности по поддръжка и сервизно обслужване. В случай, че операторът забележи аномалии или необичайни условия на работа, се препоръчва да се свърже с лицензираният технически сервиз от производителя. Обичайна поддръжка Дейностите по минимални дейности по поддръжка са описани в Таблица 2. Електролитни кондензатори на инвертора Инверторите на компресора съдържат електролитни кондензатори, които са проектирани с 15-годишна продължителност при нормална употреба. Тежките условия на работа могат да намалят действителния живот на кондензаторите. Охладителят изчислява остатъчния живот на кондензаторите въз основа на действителната им работа. Когато остатъчният живот достигне равнище под определен праг, контролерът издава предупреждение. В този случай се препоръчва смяна на кондензаторите. Това действие следва да се извърши от квалифицирани технически лица. Смяната трябва да се извърши по следната процедура: Изключете захранването на охладителя Изчакайте 5 минути преди да започнете работа с кутията на инвертора Проверете дали остатъчното правотоково напрежение по правотоковата връзка е нула. Отворете кутията на инвертора и сменете старите кондензатори с нови. Нулирайте контролера на охладителя чрез менюто за поддръжка. По този начин контролерът ще изчисли новият остатъчен живот на кондензаторите. Подобряване на работата на кондензаторите след дълъг период без захранване Електролитните кондензатори могат да загубят част от техните първоначални характеристики ако не са захранвани за по-голям период от 1 година. Когато охладителят е бил изключен за по- дълъг период, е необходимо да се извърши следната процедура за „подобряване на работата“: Включете захранването на инвертора Задръжте го включен без да пускате компресора най- малко 30 минути След 30 минути може да стартирате компресора Пускане при ниска температура на средата Инверторите имат контрол на температурата, който им позволява да издържат до температура на околната среда от -20°C. Въпреки това, те не трябва да бъдат захранвани при по-ниски температури от 0°C освен ако не се извърши следната процедура: Отворете кутията на прекъсвача (тази работа трябва да се извършва само от обучени техници)D-EIMAC00908-16EU - 234/250 Отворете предпазителите на компресора (като дръпнете стоповете на предпазителите) или ограничителите за веригата на компресора. Включете захранването на охладителя Поддържайте включен охладителя в продължение на най-малко един час (това позволява на нагревателите на инвертора да го загреят). Пуснете стоповете на предпазителите Затворете кутията на прекъсвача Сервиз и ограничаване на гаранцията Всички уреди са преминали изпитания в завода и имат гаранция 12 месеща, от първоначалното пускане или 18 месеца, от датата на

Тези уреди са разработени и проектирани в пълно съответствие с високи качествени стандарти, с гаранция за безпроблемна работа в продължение на години. Независимо от това, е важно да се осигури подходяща и редовна поддръжка в съответствие с всички процедури, включени в това ръководство и в съответствие с добрата практика по поддръжка на машини. Препоръчваме, сключването на договор за поддръжка с лицензиран сервиз от производителя, за осигуряване на ефективно и безпроблемно техническо обслужване, благодарение на опита и компетентността от страна на нашият персонал. Трябва също да се има предвид, че уредът изисква извършване на поддръжка и по време на гаранционния период. Знайте, че използването на уреда по неподходящ начин, например извън работните ограничения или при прилагане на неподходяща поддръжка, съгласно посоченото в това ръководство, прави гаранцията невалидна. Спазвайте предимно следните условия, за запазване ограниченията покрити от гаранцията:

1. Уредът не може да работи извън посочените ограничения.

2. Електрическото захранване трябва да бъде в ограниченията

за напрежение и да бъде без хармоници или случайни промени в напрежението.

3. Трифазното напрежение, не трябва да показва разминаване

между фазите с повече от 3 %. Уредът трябва да остане изключен, докато електрическият проблем не бъде разрешен.

4. Не изключвайте или регулирайте нито едно от

приспособленията за защита, независимо дали са механични, електрически или електронни.

5. Водата използвана за напълване на водопроводната верига

трябва да бъде чиста и подходящо обработена. Необходимо е да се инсталира механичен филтър на място най-близо до входа на изпарителя.

6. Освен ако не е уточнено друго в момента на поръчката,

капацитетът на водния поток на изпарителя не трябва да бъде по-висок от 120 %, и по-нисък от 80% от номиналният капацитет на потока. Задължителни периодични проверки и пускане на приложенията под напрежение Уредите влизат в категория IV на класификацията за стабилност на Европейска Директива PED 2014/68/EC. За охладителите от тази категория, някои местни нормативи, налагат извършване на периодична инспекция от лицензирана агенция. Проверете действащите изисквания за мястото на инсталация. Таблица 2 - Програма за редовна поддръжка Списък с дейности

(Забележка 1) Годишна/сезонн

Записване на оперативните данни (Забележка 3)

Визуална инспекция за възможни повреди и/или разхлабвания

Проверка на цялостта на топлинната изолация

Почистване и боядисване, където се налага

Проверка работата на дебитометъра

Електрическа инсталация:

Проверка на последователността на контрол

Проверка на износването на контактора – заменете при необходимост

Проверка за доброто затягане на всички електрически терминали – затегнете при необходимост

Почистване в панела за електрическо управление

Визуална проверка на частите за наличие на следи от прегряване

Измерване изолацията на двигателя на компресора с помощта на мегер

Почистване на филтрите за входния въздух на електрическия панел

Проверка работата на всички вентилационни перки в електрическия панел

Проверка състоянието на кондензаторите на инвертора (следи от повреди, течове и

Проверка за наличие на възможни течове от охладител

Проверка на потока на охладител с помощта на стъкло за визуална проверка на течността – стъклото за инспекция трябва да бъде пълно

Проверка на спада в налягането на дехидриращия филтър

Проверка на спада в налягането на масления филтър (Забележка 5)

Анализ на вибрациите на компресора

Анализ на киселинността на маслото на компресора (Забележка 7)

Почистване на стените на кондензатора (Забележка 4)

Проверка правилното затягане на вентилаторите

Проверка на ребрестите стени на кондензатора – ако трябва ги пречистете

Забележки: 1. Месечните дейности включват всички седмични дейности.

2. Годишните дейности (или тези в началото на сезона) включват всички седмични и месечни дейности.

3. Работните стойности на уреда могат да се отчитат всекидневно, при спазване на високи стандарти за наблюдение.

4. В среди с повишена концентрация на прах и частици пренасяни по въздушен път, може да се наложи по-често почистване на банката на кондензатора.

5. Сменете масления филтър когато налягането в него падне до 2,0 бара.

6. Проверете за евентуално наличие на разтворени метали.

7. ОКЧ (Общо киселинно число) : 0,10: никакво действие

Между 0,10 и 0,19: сменете противокиселинните филтри и проверете отново след 1000 часа на работа. Продължете смяната на филтрите докато ОКЧ се намира под 0,10. 0,19: заменете маслото, масленият филтър и дехидраторът на маслото. Проверявайте на редовни интервали.D-EIMAC00908-16EU - 235/250 Важна информация свързана с използването на охладителя Този уред съдържа флуорирани парникови газове. Не изпускайте газа в атмосферата. Вид охладител: R134a Стойност на ПГЗ(1): 1430 (1)ПГЗ = потенциал за глобално затопляне Количеството на охладителя, необходимо за осигуряване на стандартна работа, е указано на обозначителната табелка на

Действителното заредено количество охладител в уреда е показано на сребрист етикет на електронния панел. В зависимост от указаното в европейското или местно законодателство, може да се наложи извършване на периодични инспекции, за откриване на възможни загуби от охладител. Инструкции за зареждане на уреди в производствени и полеви условия (Важна информация, свързана с използвания хладилен агент) Охладителната система се зарежда с флуорирани парникови газове. Не изпускайте газа в атмосферата. 1 Попълнете данните за товара на хладилния агент с незаличимо мастило върху етикета, предоставен с продукта съгласно следните инструкции: - товарът с хладилен агент за всяка верига (1; 2; 3) - общият товар с хладилен агент (1+2+3) - изчислете емисиите на парникови газове чрез следната формула: стойност на ПГЗ на хладилния агент х Общ товар с хладилен агент (в кг)/1000

а. Съдържа флуорирани парникови газове б. Номер на верига в. Зареждане в производствени условия г. Зареждане в полеви условия д. Товар с хладилен агент за всяка верига (според броя вериги) е. Общ товар с хладилен агент ж. Общ товар с хладилен агент (производствени + полеви условия) з. Емисии на парникови газове от общия товар с хладилен агент, изразени в тонове CO2 м. Вид хладилен агент н. ПГЗ = потенциал за глобално затопляне п. Сериен номер на уреда 2 Попълненият етикет трябва да се залепи във вътрешната част на електрическото табло. В зависимост от европейското или местно законодателство, може да се наложи извършване на периодични инспекции за откриване на възможни течове на хладилен агент. Свържете се с местния търговски представител за по-подробна информация.D-EIMAC00908-16EU - 236/250

В Европа, емисиите на парникови газове от общия товар с хладилен агент в системата (изразени в тонове CO

) се използват за определяне интервалите за поддръжка. Следвайте приложимото законодателство. Формула за изчисляване на емисиите на парникови газове: стойност на ПГЗ на хладилния агент х Общ товар с хладилен агент (в кг)/1000 Използвайте упоменатата стойност на ПГЗ върху етикета за парникови газове. Стойността на ПГЗ се основава на Четвъртия доклад за оценка на Междуправителствения комитет по изменение на климата (Intergovernmental Panel on Climate Change, IPCC). Упоменатата в ръководството стойност на ПГЗ може да не е актуална (т.е да се основава на Третия доклад за оценка на IPCC)

Свържете се с местният търговски представител за по-подробна информация.
