HASZNÁLATI ÚTMUTATÓ EWAD645TZPS DAIKIN

Kompresor Kompresszor Compresor Kompresor

Isparivač Párologtató Evaporator Výparník

Filtar Szűrő Filtru Filter

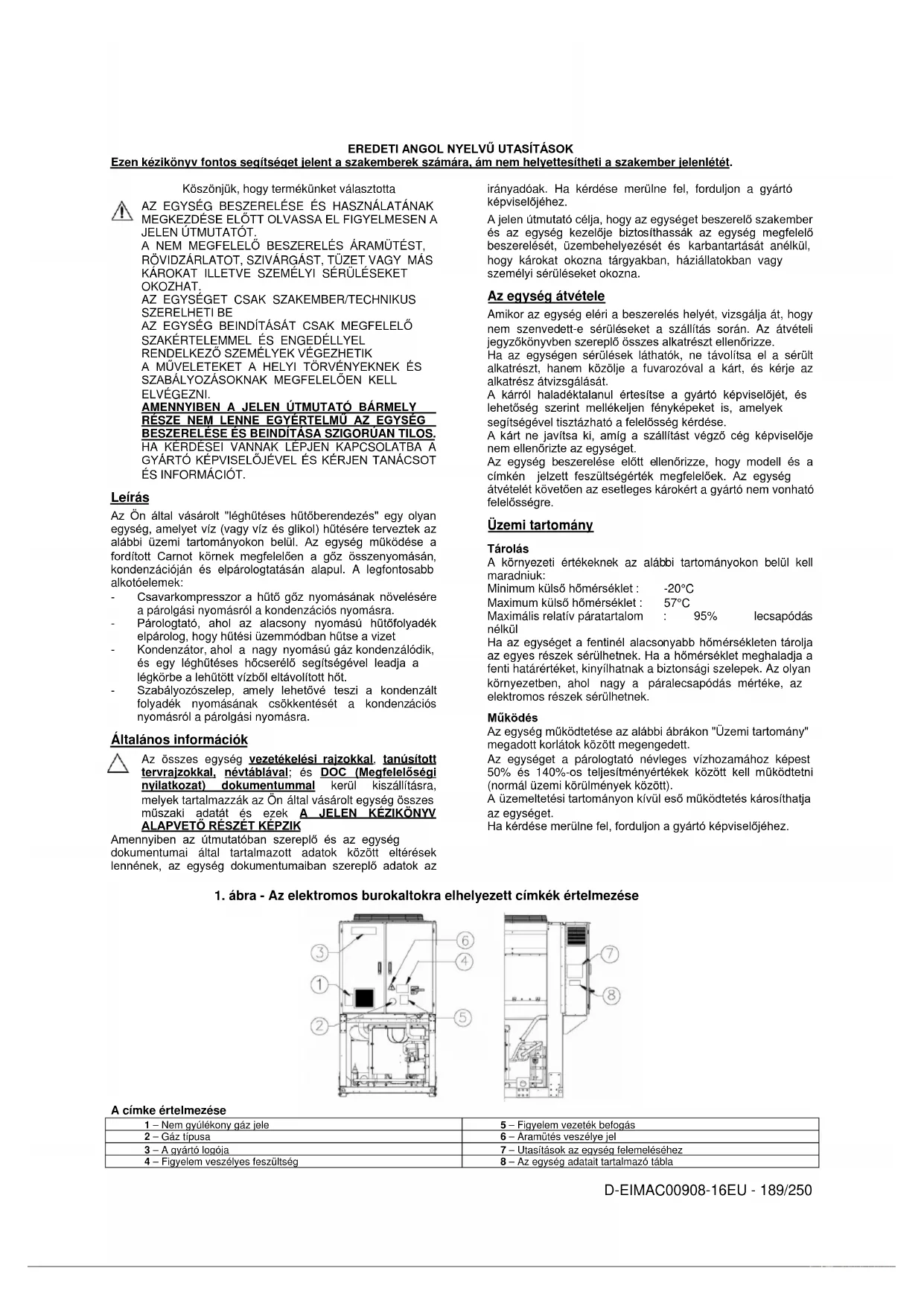

Ezen kézikönyv fontos segítséget jelent a szakemberek számára, ám nem helyettesítheti a szakember jelenlétét. Köszönjük, hogy termékünket választotta AZ EGYSÉG BESZERELÉSE ÉS HASZNÁLATÁNAK MEGKEZDÉSE ELŐTT OLVASSA EL FIGYELMESEN A JELEN ÚTMUTATÓT. A NEM MEGFELELŐ BESZERELÉS ÁRAMÜTÉST, RÖVIDZÁRLATOT, SZIVÁRGÁST, TÜZET VAGY MÁS KÁROKAT ILLETVE SZEMÉLYI SÉRÜLÉSEKET OKOZHAT.

RÉSZE NEM LENNE EGYÉRTELMŰ AZ EGYSÉG BESZERELÉSE ÉS BEINDÍTÁSA SZIGORÚAN TILOS. HA KÉRDÉSEI VANNAK LÉPJEN KAPCSOLATBA A GYÁRTÓ KÉPVISELŐJÉVEL ÉS KÉRJEN TANÁCSOT ÉS INFORMÁCIÓT. Leírás Az Ön által vásárolt "léghűtéses hűtőberendezés" egy olyan egység, amelyet víz (vagy víz és glikol) hűtésére terveztek az alábbi üzemi tartományokon belül. Az egység működése a fordított Carnot körnek megfelelően a gőz összenyomásán, kondenzációján és elpárologtatásán alapul. A legfontosabb alkotóelemek: - Csavarkompresszor a hűtő gőz nyomásának növelésére a párolgási nyomásról a kondenzációs nyomásra. - Párologtató, ahol az alacsony nyomású hűtőfolyadék elpárolog, hogy hűtési üzemmódban hűtse a vizet - Kondenzátor, ahol a nagy nyomású gáz kondenzálódik, és egy léghűtéses hőcserélő segítségével leadja a légkörbe a lehűtött vízből eltávolított hőt. - Szabályozószelep, amely lehetővé teszi a kondenzált folyadék nyomásának csökkentését a kondenzációs nyomásról a párolgási nyomásra. Általános információk Az összes egység vezetékelési rajzokkal, tanúsított tervrajzokkal, névtáblával; és DOC (Megfelelőségi nyilatkozat) dokumentummal kerül kiszállításra, melyek tartalmazzák az Ön által vásárolt egység összes műszaki adatát és ezek A JELEN KÉZIKÖNYV

ALAPVETŐ RÉSZÉT KÉPZIK

Amennyiben az útmutatóban szereplő és az egység dokumentumai által tartalmazott adatok között eltérések lennének, az egység dokumentumaiban szereplő adatok az irányadóak. Ha kérdése merülne fel, forduljon a gyártó képviselőjéhez. A jelen útmutató célja, hogy az egységet beszerelő szakember és az egység kezelője biztosíthassák az egység megfelelő beszerelését, üzembehelyezését és karbantartását anélkül, hogy károkat okozna tárgyakban, háziállatokban vagy személyi sérüléseket okozna. Az egység átvétele Amikor az egység eléri a beszerelés helyét, vizsgálja át, hogy nem szenvedett-e sérüléseket a szállítás során. Az átvételi jegyzőkönyvben szereplő összes alkatrészt ellenőrizze. Ha az egységen sérülések láthatók, ne távolítsa el a sérült alkatrészt, hanem közölje a fuvarozóval a kárt, és kérje az alkatrész átvizsgálását. A kárról haladéktalanul értesítse a gyártó képviselőjét, és lehetőség szerint mellékeljen fényképeket is, amelyek segítségével tisztázható a felelősség kérdése. A kárt ne javítsa ki, amíg a szállítást végző cég képviselője nem ellenőrizte az egységet. Az egység beszerelése előtt ellenőrizze, hogy modell és a címkén jelzett feszültségérték megfelelőek. Az egység átvételét követően az esetleges károkért a gyártó nem vonható felelősségre. Üzemi tartomány Tárolás A környezeti értékeknek az alábbi tartományokon belül kell maradniuk: Minimum külső hőmérséklet : -20°C Maximum külső hőmérséklet : 57°C Maximális relatív páratartalom : 95% lecsapódás nélkül Ha az egységet a fentinél alacsonyabb hőmérsékleten tárolja az egyes részek sérülhetnek. Ha a hőmérséklet meghaladja a fenti határértéket, kinyílhatnak a biztonsági szelepek. Az olyan környezetben, ahol nagy a páralecsapódás mértéke, az elektromos részek sérülhetnek. Működés Az egység működtetése az alábbi ábrákon "Üzemi tartomány" megadott korlátok között megengedett. Az egységet a párologtató névleges vízhozamához képest 50% és 140%-os teljesítményértékek között kell működtetni (normál üzemi körülmények között). A üzemeltetési tartományon kívül eső működtetés károsíthatja az egységet. Ha kérdése merülne fel, forduljon a gyártó képviselőjéhez.

1. ábra - Az elektromos burokaltokra elhelyezett címkék értelmezése

A címke értelmezése 1 – Nem gyúlékony gáz jele 5 – Figyelem vezeték befogás 2 – Gáz típusa 6 – Áramütés veszélye jel 3 – A gyártó logója 7 – Utasítások az egység felemeléséhez 4 – Figyelem veszélyes feszültség 8 – Az egység adatait tartalmazó táblaD-EIMAC00908-16EU - 190/250

2. ábra - Üzemi tartomány – Normál hatékonyság

1 – Nem gyúlékony gáz szimbólum 5 – Figyelem vezeték befogás 2 – Gáz típusa 6 – Figyelem veszélyes feszültség 3 – Egység névtáblájának adatai 7 – Elektromos veszély szimbólum 4 – Gyártó logója 8 – Emelési utasítások Párologtatóból távozó víz hőmérséklete (°C) Környezeti hőmérséklet (°C) Ventilátor sebességének szabályozása, vagy Speedtroll igény (-10°C körny hőm. alatt) Ebben a tartományban a hűtőberendezés részleges terheléssel üzemelhet Glikolos működés (4°C pár. LWT alatt)D-EIMAC00908-16EU - 191/250

3. ábra - Üzemi tartomány – Nagy hatékonyság

4. ábra - Üzemi tartomány – Prémium hatékonyság

Párologtatóból távozó víz hőmérséklete (°C) Környezeti hőmérséklet (°C) Ebben a tartományban a hűtőberendezés részleges terheléssel üzemelhet Glikolos működés (4°C pár. LWT alatt) Párologtatóból távozó víz hőmérséklete (°C) Környezeti hőmérséklet (°C) Glikolos működés (4°C pár. LWT alatt) Ebben a tartományban a hűtőberendezés részleges terheléssel üzemelhetD–EIMAC00908–16EU - 192/250 Biztonság Az egységet rögzítse szilárdan a talajhoz. Az alábbi szabályok betartása alapvető fontosságú: Az egységet csak az alaphoz rögzített sárgával jelölt emelőpontok használatával emelje fel. A főkapcsoló kinyitása és az áramellátás megszüntetése előtt az egység elektromos részeihez nyúlni tilos. A megfelelő védőszigetelés használata nélkül, az elektromos részekhez nyúlni tilos. Ne nyúljon az elektromos részekhez víz vagy nedvesség jelenlétében. Az éles szélek ill. a kondenzátor egység környékének felületei sérüléseket okozhatnak. Kerülje ezekkel a részekkel való közvetlen érintkezést, és használjon megfelelő védőfelszerelést. Mielőtt a hűtőlapátokon és/vagy a kompresszorokon karbantartási munkálatokat végezne, nyissa ki a főkapcsolót, és szüntesse meg az egység áramellátását. Ezen szabályok figyelmen kívül hagyása súlyos személyi sérülésekhez vezethet. Ne helyezzen szilárd tárgyakat a vízvezetékbe, amíg az egység csatlakoztatva van a rendszerhez. A vízvezetékbe szereljen be egy szűrőt a hőcserélő bemenete elé. Az egység biztonsági szelepekkel van ellátva mind a hűtőkör nagy nyomású mind a kis nyomású oldalán. A mozgó részek biztonsági berendezéseit eltávolítani szigorúan tilos. Az egység hirtelen leállása esetén, kövesse az egység átvételekor kapott dokumentáció szerves részét képező irányító pult kezelési útmutatójának utasításait. Tanácsos az egység beszerelését és karbantartását más személyek jelenlétében végezni. Balesetek vagy felmerülő problémák esetén az alábbi módón járjon el: - Őrizze meg a nyugalmát - meg kell nyomni a riasztógombot, ha van ilyen a telepítés helyén - a sérültet meleg helyre kell vinni, az egységtől távol, és nyugalmi pozícióba kell helyezni - Lépjen haladéktalanul kapcsolatba az épületben tartózkodó biztonsági felelőssel, vagy a sürgősségi szolgálat embereivel. - A sérült személy mellett maradva várja meg az orvosi segítséget - a mentőszemélyzetnek meg kell adni minden szükséges információt Ne állítsa fel az egységet olyan helyen, amely a karbantartási munkák során veszélyes lehet (pl. korlát vagy rács nélküli állványzat, vagy olyan hely, melynél nincs meg a folyadékhűtő körül előírt biztonsági távolság). Zaj Az egység által keltett zaj elsősorban a kompresszorok és a ventilátor lapátok forgásából származik. Az egyes modellek által kibocsátott zajszint az eladáskor átadott dokumentációban kerül feltüntetésre. Ha az egységet megfelelően szerelik be, megfelelően használják és rendszeresen karbantartják, az egység által kibocsátott zajszint nem jelent kockázati tényezőt, így nincs az egység mellett tartósan dolgozók számára speciális védőfelszerelésre. Különleges zajkibocsátási szintet igénylő beszerelés esetén szükség lehet zajszint csökkentő berendezések alkalmazására. Mozgatás és felemelés A fel- és lerakodás ill. szállítás során kerülje el, hogy az egység rázkódjon vagy más tárgyakkal ütközzön. Az egység csúsztatása csak a szállítójárműről való fel- és lerakodás esetén megengedett. Rögzítse az egységet a szállítójárművön úgy, hogy az egység ne mozdulhasson el, és ne okozzon károkat. Járjon el kellő körültekintéssel, hogy a szállítás, fel- és lerakodás során az egység egyetlen része se essen le. A sorozat minden egységét sárgával jelölt emelési pontokkal szállítjuk. Az egység felemeléséhez csak ezek a pontok használhatóak, az ábrán látható utasításoknak megfelelően. A kondenzátortelepek sérülésének elkerülés érdekében alkalmazzon távtartó rudakat. Ezeket a ventilátor rácsok fölé helyezze, legalább 2,5 méter távolságra.

A teljes biztonság érdekében használjon az egység súlyának megfelelő teherbírású köteleket és távtartó rudakat. Ellenőrizze az egység súlyát az egységen elhelyezett címkén. Az egységet a lehető legnagyobb figyelemmel és gondossággal emelje meg és kövesse az emelési címke utasításait; nagyon lassan emelje, tartsa tökéletesen vízszintesen. Elhelyezés és összeszerelés Az egységet kültéri használatra tervezték (teraszon vagy talajon), amennyiben a beszerelés helye mentes azon akadályoktól, amelyek csökkenthetik a kondenzáló egységekbe jutó levegő mennyiségét. Az egységet egy erős és tökéletesen sima alapra kell telepíteni; amennyiben az egységet erkélyre vagy tetőre szerelik, súlyelosztó gerendák alkalmazása válhat szükségessé.D-EIMAC00908-16EU - 193/250

5. ábra - Az egység felemelése

1 Kompresszor egység – "V" alakú tekercsek 4-5 ventilátoros változat

6-14 ventilátoros változat (Az ábra csak a 6 ventilátoros változatot mutatja. A 6-8- 10-12-14 ventilátoros változat esetén az emelési mód ugyanaz)D-EIMAC00908-16EU - 194/250

Amennyiben az egységet a talajon kívánja felállítani, helyezze a gépet egy olyan legalább 250 mm magas beton alapra, amely szélesebb, mint az egység, és képes megtartani az egység súlyát. Az alapzat el kell hogy bírja az egység súlyát. Ha az egységet emberek vagy állatok által könnyen megközelíthető helyre állítja fel, tanácsos a kondenzátor és a kompresszor köré védőrácsot emelni. A jobb teljesítmény biztosítása érdekében, kövesse az alábbi tanácsokat és utasításokat: Kerülje el a levegő visszaforgatását. Biztosítsa, hogy nincs az egység környékén olyan nagyobb akadály, amely meggátolhatja a megfelelő levegőáramlást. A zaj és vibráció csökkentése érdekében győződjön meg arról, hogy az alap elég szilárd. Annak elkerülése érdekében, hogy a kondenzátor egységek porral szennyeződjenek, ne állítsa fel az egységet különösen poros környezetben. A rendszerben lévő víznek különösen nagy tisztasági fokúnak kell lennie: távolítsa el az olaj és rozsdamaradványokat. Az egység bemeneti csövére szereljen be egy víztisztító szűrőt. Minimális térszükséglet A kondenzáló egységek megfelelő levegőellátása érdekében tartsa be a minimális térkövetelményeket. Amikor az egység felállításához kiválasztja a megfelelő helyet, vegye figyelembe az alábbi tényezőket: Kerülje el a levegő visszaforgatását Biztosítson a léghűtéses kondenzátor számára megfelelő levegőellátást. A fenti tényezők növelhetik a kondenzációs nyomást, amely az energiafelhasználás hatékonyságának csökkenéséhez, tehát a hűtés hatékonyságának csökkenéséhez vezet. Biztosítani kell, hogy a későbbi karbantartási munkálatok elvégzéséhez elegendő hely álljon rendelkezésre az egység minden oldalán. A 3. ábra a minimális helyigényt mutatja. Biztosítsa, hogy a levegő függőleges kivezetése akadálymentes. Ha az egységet azzal azonos magasságú falak vagy akadályok veszik körül, akkor az egységet ezektől legalább 2500 mm távolságra kell telepíteni. Ha ezek az akadályok magasabbak, az egységet legalább 3000 mm távolságra kell telepíteni. Ha az egységet a falaktól ill. függőleges akadályoktól az ajánlottnál kisebb távolságra állítja fel, a meleg levegő visszaforgatás és/vagy a léghűtéses kondenzátor nem megfelelő levegőellátás olyan együttese léphet fel, amely csökkentheti az egység teljesítményét és hatékonyságát. Minden esetben a mikroprocesszor lehetővé teszi, hogy az egység alkalmazkodjon az új működési körülményekhez, mindenkor biztosítva a körülmények által megengedett maximális teljesítményt (akkor is, hogyha az oldalsó távolságok az ajánlottnál kisebbek) kivéve ha a működési körülmények veszélyeztetik a személyzet biztonságát vagy az egység megbízhatóságát. Két vagy több egység egymás melletti elhelyezése esetén legalább 3600 mm távolság javasolt az adott kondenzátortelepek között. További megoldásokért, kérjük forduljon a gyártó képviselőjéhez. Zajvédelem Amikor a hangerőszint speciális szabályzást igényel, megfelelően elhelyezett rezgésgátló elemekkel, nagy körültekintéssel kell elkülöníteni az egységet az alapjától (opcióként szállítjuk). A vízcsatlakozásokon is hajlékony csuklókat kell alkalmazni. Vízvezeték-hálózat A vezetékeket a lehető legkevesebb könyökelemmel és függőleges irányváltozással kell megtervezni. Így a beszerelési költségek jelentősen csökkennek, és a rendszer teljesítménye javul. A vízrendszernek a következőkkel kell rendelkeznie:

1. Vibráció csökkentő szerelékekkel, amelyek csökkentik a

rezgés átadását az egységeknek.

2. Izoláló szelepekkel a vízvezetékrendszer berendezésről

való leválasztására a karbantartási munkálatok idejére.

4. Kézi vagy automata levegőztető berendezéssel a rendszer

legmagasabb pontján és leeresztő berendezéssel a legalacsonyabb ponton.

5. Egy párologtatóval és egy hővisszanyerő berendezéssel

(fontos, hogy ezeket ne a rendszer legmagasabb pontjára helyezzék el).

6. Egy megfelelő berendezéssel, amely a vízvezeték

rendszert nyomás alatt tartja (szabályozó kád, stb.).

7. Víznyomás- és hőmérséklet kijelzőkkel, amelyek segítik a

személyzetet a karbantartási munkálatok során.D-EIMAC00908-16EU - 195/250

6. ábra – Minimális térszükségetD-EIMAC00908-16EU - 196/250

8. Egy szűrővel vagy más olyan berendezéssel, amely eltávolítja a vízből a szilárd részecskéket. A szűrő használata meghosszabbítja az egység élettartamát, és segít a vízvezeték rendszer jó állapotának fenntartásában. 9. A párologtatóban egy elektromos fűtőszál és termosztát van, amely védelmet biztosít a víz megfagyása ellen –25°C-os külső hőmérsékletig. A vízvezeték rendszer minden más az egységen kívül található részét védeni kell a fagy ellen.

10. A hővisszanyerő berendezésből öntse ki télen a vizet, kivéve ha a vízhez a megfelelő arányban etilénglikolt kever.

11. Az egység cseréje esetén az egész vízvezeték rendszert ki kell üríteni és meg kell tisztítani az új berendezés beszerelése előtt. Az új berendezés beindítása előtt ajánlatos a vizet a megfelelő módon kezelni és a szokásos vizsgálatokat elvégezni. 12. Ha a vízvezetékbe fagyállóként glikolt önt, ügyeljen arra, hogy az elszívónyomást csökkentse; az egység teljesítménye csökken, és a nyomás esés nő. A gép minden biztonsági rendszerét, pl. fagyálló és a kis nyomás elleni védelem újra be kell állítani.

13. A vízvezetékek szigetelése előtt ellenőrizze, hogy a vezeték nem folyik-e.

7. ábra - A vízvezetékek bekötése a párologtatóba

2. Flexibilis csatlakozó

4. Hőmérséklet mérő szonda

8. ábra - Vízvezetékek bekötése a hővisszanyerő hőcserélőkhöz

2. Flexibilis csatlakozó

3. Hőmérséklet mérő szonda

A víz kezelése Az egység beindítása előtt, tisztítsa ki a vízvezetékrendszert. Piszok, vízkő, rozsdás üledék és egyéb anyagok lerakódhatnak a hőcserélő belsejében csökkentve a hőcserélő teljesítményét. Valamint növelheti a nyomás esést, csökkentve ezzel az átfolyó víz mennyiségét. A víz megfelelő kezelésével csökkentheti veszélyét a korrózió, erózió, vízkőképződés, stb. A megfelelő vízkezelést helyben kell meghatározni a rendszer és a víz tulajdonságai alapján. A gyártó nem vonható felelősségre a nem megfelelő vízkezelésből származó károkért vagy az egység elégtelen működéséért. 7 táblázat - Vízminőség elfogadási határértékei pH (25°C) 6,88,0

Teljes keménység (mg CaCO

Elektromos vezetőképesség S/cm (25°C)

/ l) Nincs Szulfát-ion (mg SO

/ l) 1,0 Lúgosság (mg CaCO

Hővisszanyerő hőcserélők és párologtatók fagyás elleni védelme Minden párologtató rendelkezik egy termosztát által ellenőrzött fűtőszállal, amely megfelelő fagyás elleni védelmet biztosít –25°C- ig. Azonban egyéb kiegészítő módszereket is használhat a fagyás elleni védelem biztosítására (kivéve ha a hőcserélők teljesen üresek, és fagyálló folyadékkal ki vannak tisztítva). Egy teljes rendszer tervezése során az alábbiakban felsorolt két (vagy több) védelmi módszert kell figyelembe venni: A víz áramlása folyamatos kell hogy legyen a vezetékekben és a hőcserélőkben A megfelelő mennyiségű glikol használata a rendszerben. Hőszigetelés és az alacsony hőmérsékletnek kitett csövek kiegészítő fűtése A hőcserélő kiürítése és kitisztítása a téli időszakban A beszerelésért és/vagy a karbantartásért felelős személyek feladata a rendszer befagyását megakadályozó módszerek kialakítása. Biztosítsa, hogy fagyás elleni védelem során a megfelelő karbantartási munkálatokat elvégezzék. A fenti utasítások figyelmen kívül hagyása károkat okozhat az egységben. A fagykárokra a garancia nem terjed ki. Az áramlás kapcsoló beszerelése A párologtató működéséhez megfelelő vízmennyiség biztosítása miatt elengedhetetlen egy áramlás kapcsoló beszerelése a vízvezeték rendszerbe. Az áramlás kapcsolót felszerelheti a bemeneti vagy a kimeneti vízvezetékre. Az áramlás kapcsoló feladata az, hogy leállítsa az egységet ha a vízellátás megszűnik; ezzel védi a párologtatót a befagyástól. A gyártó opcióként elláthatja a gépet egy kifejezetten az ön berendezése számára kiválasztott áramlás kapcsolóval. Ezt a típusú lapátos áramlás kapcsolót folyamatos külső használatra tervezték (IP67) 1”-6” vezetékátmérőkre. Az áramláskapcsolót egy tiszta érintkezővel látták el, amelyet a kapcsolási rajzon jelölt kapcsokhoz kell bekötni. Az áramlás kapcsolót úgy kell beállítani, hogy akkor kapcsoljon be, amikor a párologtatóba érkező víz mennyisége a névleges hozam 50%-a alá esik. Hővisszanyerő Kérésére az egységet hővisszanyerő rendszerrel is ellátjuk. A rendszer egy a kompresszor kimeneti csövére felszerelt vízzel hűtött hőcserélőt és egy a kondenzációs nyomást ellenőrző berendezést tartalmaz. A kompresszor burkolaton belüli megfelelő működésének biztosításához a hővisszanyerő egység nem üzemelhet 28°C-nál alacsonyabb vízhőmérséklet mellett. Az egység tervezőjének és a folyadékhűtő beszerelőjének a feladata ezen értékek betartását biztosítani (pl. visszaforgatás megkerülő szelep használatával). Elektromos rendszer Általános információk Az egység minden elektromos csatlakozását a hatályos jogszabályoknak megfelelően kell kialakítani. A beszerelés, kezelés és karbantartás miden lépését megfelelő képzéssel rendelkező személyek végezzék. Nézze át az ön által vásárolt berendezés kapcsolási rajzát. Ha az egységen nem található meg a kapcsolási rajz vagy a rajz elveszett, lépjen kapcsolatba a gyártó képviselőjével, aki eljuttat egy másolatot önhöz. Ha a rajzon szereplő adatok és az egység kapcsolótáblája/ elektromos vezetékei nem egyeznének meg, forduljon a gyártó képviselőjéhez. Csak vörösréz vezetőket használjon. A vörösréz vezetők alkalmazásának elmulasztása a csatlakozási pontok túlhevülésével vagy korróziójával járhat, és károsíthatja az egységet. Az interferencia elkerülése érdekében az irányítószervek vezetékeit az elektromos vezetékektől elkülönítve kösse be. Használjon különböző elektromos csöveket. A kapcsolószekrény vezetékcsatlakozásainak kivitelezésekor különleges gondossággal kell eljárni, ha nincs megfelelően szigetelve, a kábelek mentén a víz befolyhat a kapcsolószekrénybe, mely kárt tehet a belső berendezésben is. A beszerelési és összekötési munka megkezdése előtt az egységet ki kell kapcsolni és biztosítani kell. Mivel az egység invertereket is tartalmaz, kikapcsolást követően a kondenzátorok közbülső áramkörei egy rövid ideig még nagyfeszültség alatt vannak. Kikapcsolást követően 5 percig ne üzemeltesse az egységet. Az egységben olyan nem lineáris terhelések vannak, mint például az inverterek, melyekből a földelésen át természetes módon áram szivároghat el. Ha a felszálló ági egységbe földelés szivárgásészlelőt szerel be, akkor 'B' típusú, 300 mA minimális küszöbértékű készüléket kell használni. Ez a termék megfelel az EMC ipari környezetekre vonatkozó irányelveinek. Ezért ez a termék lakóterületeken, pl. olyan berendezésekben, ahol a termék kisfeszültségű közüzemi hálózatra csatlakozik, nem is használható. Ha ezt a terméket kisfeszültségű közüzemi hálózatra csatlakoztatja, akkor a más, érzékeny berendezésekkel való interferencia elkerülése érdekében további speciális intézkedéseket kell tenni. Működés A kezelő feladatai Alapvető fontosságú, hogy a kezelő az egység használatának megkezdése előtt megfelelő képzésben részesüljön, és megismerkedjen az egységgel. A jelen útmutató elolvasása mellett, a kezelőnek tanulmányoznia kell a mikroprocesszor működését és az elektromos rendszer rajzát, hogy megértse a műszerek bekapcsolásának sorrendjét, a működést, a műszerek leállásának sorrendjét és az összes biztonsági berendezés működését. Az egység első beindításakor a gyártó egy technikusa válaszol az ön kérdéseire és segítséget nyújt az egység helyes üzemeltetéséhez. A kezelőnek fel kell jegyeznie minden egyes beszerelt berendezés működési adatait. Egy másik naplóban tüntesse fel az egységen elvégzett időszakos karbantartási munkálatokat és egyéb a gépen végzett beavatkozásokat. Ha a kezelő szokatlan működést vagy meghibásodásra utaló jeleket észlel, forduljon a gyártó által megbízott műszaki szolgálathoz. Időszakos karbantartás Az alapvető karbantartási munkálatokat a 2. táblázat tartalmazza Az Inverter Elektrolitikus Kondenzátorai A kompresszor invertereiben elektrolitikus kondenzátorok találhatók, melyek normál használat mellett legalább 15 éves élettartammal rendelkeznek. Az erős igénybevétel azonban csökkentheti a kondenzátorok tényleges élettartamát. A hűtőberendezés az aktuális üzem alapján számítja ki a kondenzátor hátralévő élettartamát. Ha a hátralévő élettartam a küszöbérték alá csökken, a rendszer figyelmeztetést küld a vezérlésnek. Ebben az esetben javasolt a kondenzátorok cseréje. Ezt a műveletet szakképzett technikusnak kell elvégeznie. A cserét az alábbi eljárással kell végrehajtani: Kapcsolja ki a hűtőberendezést Az inverter burkolatának felnyitása előtt várjon 5 percet. Ellenőrizze, hogy a DC mellékáramkörben a maradék feszültség 0-e. Nyissa fel az inverter burkolatát és cserélje ki a régi kondenzátorokat újakra. A karbantartás menüben állítsa vissza a hűtőberendezés vezérlését. Így a vezérlés újra fogja számítani a kondenzátorok becsült élettartamát. Kondenzátor újraformázása hosszú üzemszünet után Ha 1 évnél tovább nincsenek használatban, akkor az elektrolitikus kondenzátorok veszíthetnek eredeti jellemzőikből. Ha a hűtőberendezés hosszabb időre le volt állítva, akkor "újraformázási" műveletre van szükség: Kapcsolja be az invertert Legalább 30 percig tartsa bekapcsolva, anélkül, hogy bekapcsolná a kompresszort 30 perc elteltével bekapcsolhatja a kompresszort Indítás alacsony környezeti hőmérsékleten Az inverterek hőmérséklet-védelmi funkcióval rendelkeznek, mely lehetővé teszi, hogy akár -20°C-os hőmérsékletnek is ellenálljanak. Ennek ellenére 0°C alatti hőmérsékleten csak a következő művelet elvégzésével szabad bekapcsolni őket: Nyissa ki a kapcsolószekrényt (csak szakképzett technikus végezheti el) Nyissa a kompresszor biztosítékát (a biztosítéktartó meghúzásával) vagy a kompresszor áramköri megszakítóját Kapcsolja be a hűtőberendezést Legalább 1 óráig tartsa bekapcsolva a hűtőberendezést (ezáltal az inverterek fűtői felmelegítik az invertereket)D-EIMAC00908-16EU - 198/250 Zárja vissza a biztosítéktartókat Zárja be a kapcsolószekrényt Szervizelés és korlátozott jótállás A gyárban minden egyes berendezést tesztelnek, és a gyártó az egységekre az első beindítást követően 12 hónapig vagy az átadást követően 18 hónapig jótállást vállal. Az egységeket a legmagasabb minőségi normák alapján fejlesztették ki és gyártották, hogy a többéves probléma mentes működést biztosítsanak. Mindazonáltal az egységek meghibásodásának elkerülése érdekében fontos, hogy a jelen útmutatóban tartalmazott időszakos karbantartási munkálatokat az előírásoknak megfelelően elvégezzék. Azt tanácsoljuk, hogy kössön a gyártó által meghatalmazott szolgáltatóval karbantartási szerződést, mert szakembereink tapasztalatuknak köszönhetően biztosítani tudják az egység hatékony és probléma mentes üzemeltetését. Felhívjuk figyelmét, hogy az egység a jótállási időszakban is igényel karbantartást. Kérjük, vegye figyelembe, hogy az egység nem megfelelő használata (az üzemi tartomány feletti üzemeltetés, az útmutató által előírt karbantartási munkálatok elvégzésének hiánya) a jótállás megszűnését vonja maga után. A jótállás fenntartása érdekében tartsa be az alábbiakat:

1. Az egység nem működhet a megadott üzemi tartományon

2. Az áramellátás maradjon a megadott feszültségértéken belül,

és legyen harmonikus rezgésektől vagy hirtelen feszültségingadozásoktól mentes.

3. A háromfázisú rendszerben az egyenlőtlenség ne haladja

meg a 3%-ot. Az egységet ne kapcsolja be, amíg az elektromos rendszert érintő problémát meg nem oldotta.

4. Ne kapcsoljon ki egyetlen elektromos, elektronikus vagy

mechanikus biztonsági berendezést sem.

5. A vízvezeték rendszer feltöltéséhez használt víz legyen

tiszta, és megfelelően kezelt. A szűrőt a párologtatóhoz lehető legközelebb szerelje be.

6. A vízhozam nem lehet kevesebb, mint a névleges

teljesítmény 80%-a, és nem haladhatja meg a névleges teljesítmény 120%-át (kivételt képez ez alól a gyártóval a megrendelés pillanatában kötött egyéb megállapodás). Kötelező időszakos ellenőrzések és a nyomás alatt lévő berendezések elindítása Az egységek a PED 2014/68/EU irányelvben megállapított IV. kategóriába tartoznak. Az ebbe a kategóriába tartozó hűtőkre nézve bizonyos helyi előírások kötelezővé teszik egy erre felhatalmazott ügynökség rendszeres vizsgálatait. Kérjük, ellenőrizze a helyi előírásokat.

2. táblázat - Időszakos karbantartási munkálatok

A munkálatok felsorolása

Évente/szezo nonként (2. Megj.) Általános:

Üzemi adatok leolvasása (3. megj.)

Az egység átnézése az esetleges károk és/vagy meglazult elemek keresése

A hőszigetelés állapotának ellenőrzése

A szükséges helyeken tisztítás és festés

Az áramláskapcsoló működésének ellenőrzése

A vezérlési sorrend ellenőrzése

Érintkező kopás ellenőrzése - szükség esetén cserélje

Az elektromos kapcsol szorosságának ellenőrzése – szükség esetén megszorításuk

Az elektromos vezérlőtábla belsejének tisztítása

A részegységek szemrevételezése túlmelegedés jelei után kutatva

A kompresszor és az olajmelegítő üzemelésének ellenőrzése

A kompresszor motor szigetelésének ellenőrzése a Meggerrel

Az elektromos panelek szellőzőnyílásainak tisztítása

Az elektromos paneleken lévő hűtőventilátorok működésének ellenőrzése

Az inverter hűtő szelep és a fűtő működésének ellenőrzése

Az inveterekben lévő kondenzátorok állapotának ellenőrzése (károsodás jelei, szivárgás, stb.)

Ellenőrizze, hogy nem szivárog-e a hűtőközeg

Hűtőanyag áramlásának mérése folyadék kémlelőüveg használatával – Kémlelőüveg tele

Ellenőrizze a szűrő szárító nyomáscsökkenését

Ellenőrizze az olajszűrő nyomáscsökkenését (5. megj.)

A kompresszor rezgéseinek elemzése

A kompresszorolaj savasságának ellenőrzése (7)

Kondenzátor szakasz:

A kondenzátortelepek tisztítása (megj.4)

A ventilátorlapátok megfelelő meghúzásának ellenőrzése

Ellenőrizze a kondenzátortelep lemezeit - ha szükséges, tisztítsa ki

1. A havi munkálatok magukban foglalják a hetente elvégzendőeket is.

2. Az évente (vagy a szezon kezdetekor) elvégzendő munkálatok magukban foglalják a havi és heti munkálatokat is.

3. A magas megfigyelési normák érdekében az üzemi értékeket naponta is le lehet olvasni.

4. Az olyan környezetben, ahol a levegőben levő szennyezőanyagok koncentrációja magas, a kondenzátortelep sűrűbb tisztítására lehet szükség.

5. Cserélje az olajszűrőt, amikor a nyomáscsökkenés eléri a 2,0 bar-t.

6. Ellenőrizze az esetlegesen feloldott fémek jelenlétét.

7. TAN (teljes savszám) : 0,10 : Nem szükséges beavatkozás

0.10 és 0.19 közt: Cserélje ki a savszűrőket és ellenőrizze újra 1000 üzemóra elteltével. Folytassa a szűrők cseréjét,

amíg a TAN alacsonyabb nem lesz, mint 0.10. 0,19 : cserélje ki az olajat, az olajszűrőt és az olaj víztelenítő berendezését. Végezzen rendszeres ellenőrzést.D-EIMAC00908-16EU - 199/250 A használatban lévő hűtővel kapcsolatos fontos információk Fluortartalmú üvegházhatású gázokat tartalmaz. A gázokat ne engedje ki a légkörbe. Hűtőközeg: R134a GWP(1) érték: 1430 (1)GWP = GlobálisFelmelegedési Potenciál A standard működéshez szükséges hűtőközeg mennyiségét az egységen található tábla adatai mutatják. Az egységbe töltött tényleges hűtőközeg mennyiségét az elektromos burkolaton elhelyezett ezüstözött rudacska mutatja. A helyi vagy uniós rendelkezésekben előírtaktól függően a hűtőközeg szivárgásának ellenőrzésére az egység időszakos átvizsgálására lehet szükség. Útmutató a gyári és helyszíni töltésű egységekhez (A felhasznált hűtőközegre vonatkozó fontos információ) A hűtőrendszer feltöltése fluortartalmú üvegházhatású gázokkal történik. Kerülje el a hűtőgáz légkörbe kerülését. 1 Kitörölhetetlen tintával töltse ki a termékhez adott hűtőközeg töltő címkét az alábbiak szerint: - hűtőközeg töltési mennyisége az egyes körökben (1; 2; 3) - hűtőközeg teljes töltési mennyisége (1 + 2 + 3) - számítsa ki az üvegházhatású gázkibocsátást a következő képlettel: hűtőközeg GWP értéke x Hűtőközeg teljes mennyisége a rendszerben (kg) / 1000

a Fluortartalmú üvegházhatású gázokat tartalmaz b Kör száma c Gyári feltöltés d Helyszíni feltöltés e Hűtőközeg töltési mennyiség az egyes körökben (a körök számának megfelelően) f Hűtőközeg teljes töltési mennyisége g Hűtőközeg teljes töltési mennyisége (Gyári + Helyszíni feltöltés) h A hűtőközeg teljes töltési mennyiségének üvegházhatású gázkibocsátása tonna CO2-ekvivalens szerint kifejezve m Hűtőközeg-típus n GWP=Global warming potential (Globális felmelegedési potenciál) p Egység sorozatszáma 2 A kitöltött címkét az elektromos szekrény belső felére kell felragasztani. Az európai vagy helyi jogszabályok megkövetelhetik a hűtőközeg-szivárgás időszakos ellenőrzését. Kérjük, további információért vegye föl a kapcsolatot a helyi forgalmazóval.D-EIMAC00908-16EU - 200/250 MEGJEGYZÉS Európában a rendszerben lévő teljes hűtőközeg mennyiség üvegházhatású gázkibocsátásának értékét (tonna CO

-ekvivalens szerint kifejezve) a karbantartás gyakoriságának megállapítására használják. Vegye figyelembe a vonatkozó jogszabályokat.

Képlet az üvegházhatású gázkibocsátás kiszámításához: Hűtőközeg GWP értéke x Hűtőközeg teljes töltési mennyisége (kg) / 1000 Alkalmazza az üvegházhatású gázok címkéjén szereplő GWP értéket. A GWP érték a Negyedik IPCC Értékelő Jelentés alapján került megállapításra. A kézikönyvben feltüntetett GWP érték idejétmúlt lehet (pl. lehet, hogy a Harmadik IPCC Értékelő Jelentés alapján lett kiszámítva)

További információért forduljon a helyi kereskedőhöz. Leselejtezés Az egység fém, műanyag és elektromos alkatrészekből épül fel. Ezeket az alkatrészeket a hatályos jogszabályoknak megfelelően selejtezze le. Az ólomtartalmú akkumulátorokat a megfelelő hulladékgyűjtő központokban kell leadni. A használt olajat a megfelelő hulladékgyűjtő központban kell leadni.

A jelen használati útmutató csak technikai segítség, nem kötelező érvényű. Az útmutató tartalmának mindenre kiterjedő teljessége, megbízhatósága és pontossága nem garantálható. Az útmutató minden adata előzetes bejelentés nélkül megváltoztatható. A megrendelés pillanatában közölt adatokat tekintjük véglegesnek. A gyártó nem vállal felelősséget az útmutató használatából vagy egyéni értelmezéséből származó bármilyen nemű közvetlen vagy közvetett kárért. A gyártó fenntartja magának a jogot a tervekben szereplő vagy szerkezeti adatok megváltoztatására előzetes értesítés nélkül.D-EIMAC00908-16EU - 201/250
