HASZNÁLATI ÚTMUTATÓ ALB07RBSNADBT01 DAIKIN

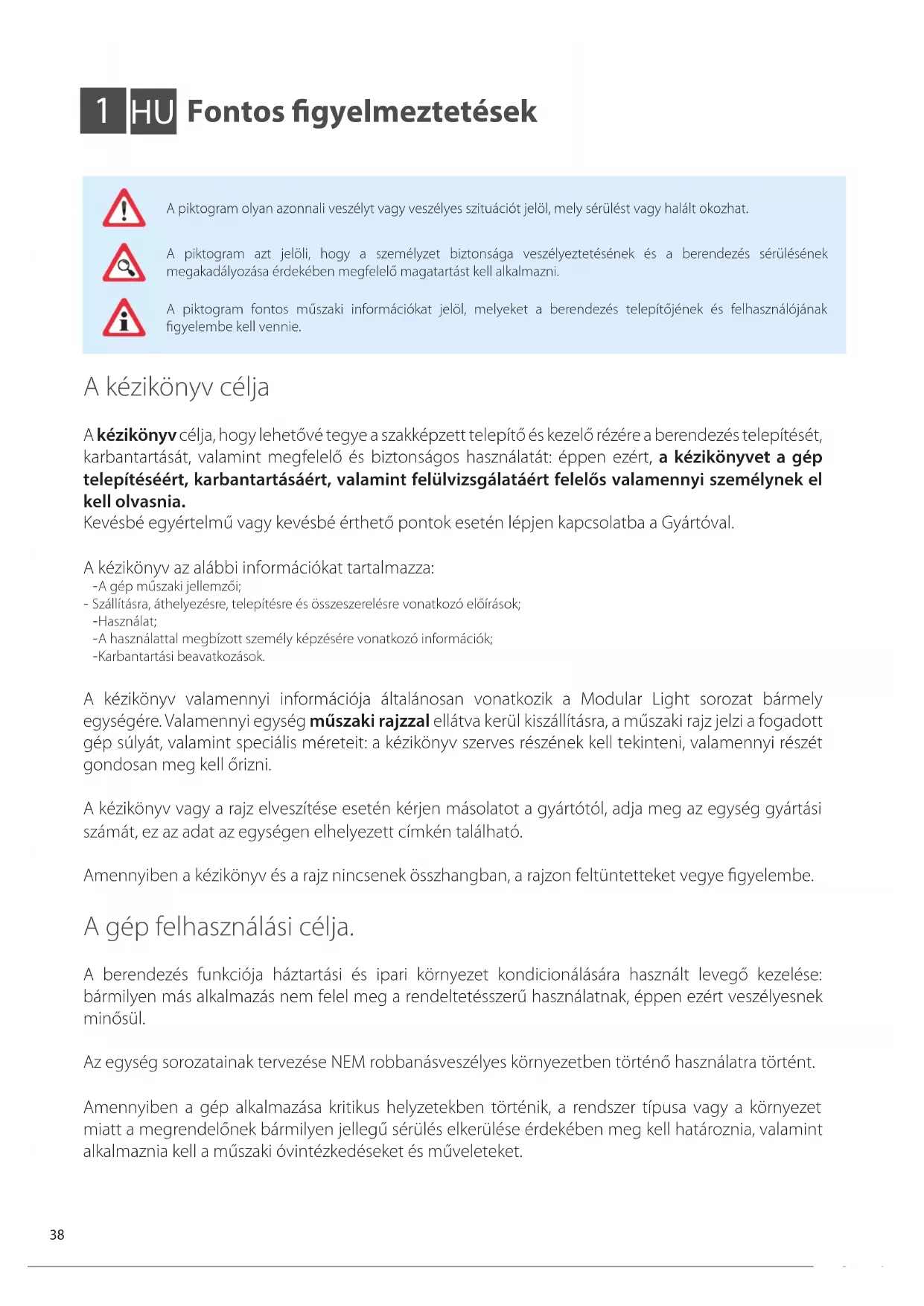

Biztonsági szabályok A gép használatához és karbantartásához előírt illetékességek Általános kezelő: Az elektromos vezérlőszekrény kapcsolótábláján lévő vezérlők révén a gép irányítására ENGEDÉLLYEL rendelkező személy. Csak a gép vezérlésének műveleteit, bekapcsolást/kikapcsolást végzi (Szakképzett) mechanikai karbantartó: A mechanikus egységek karbantartási, beállítási, csere és javítási beavatkozásaira ENGEDÉLLYEL rendelkező személy. Ismernie kell a mechanikus rendszereket, vagyis képesnek kell lennie mechanikus karbantartás megfelelő és biztonságos elvégzésére, rendelkeznie kell elméleti előkészítéssel és manuális tapasztalattal. NINCS ENGEDÉLYE az elektromos rendszereken végzett karbantartásokra. A gyártó műszaki szakembere (szakképzett): Bármilyen szituációban komplex műveletek végzésére ENGEDÉLLYEL rendelkező személy. A felhasználóval összhangban végzi a munkáját. (Szakképzett) elektromos karbantartó szakember: Elektromos jellegű, beállítási, karbantartási, valamint elektromos javítási beavatkozások végzésére ENGEDÉLLYEL rendelkező személy. ENGEDÉLLYEL rendelkezik feszültség alatt lévő elektromos szekrényeken és elosztódobozokon történő beavatkozásra. Elektronikus vagy elektrotechnikus képzettséggel kell rendelkeznie, vagyis képesnek kell lennie elektromos rendszereken történő megfelelő és biztonságos beavatkozásra, rendelkeznie kell elméleti előkészülettel és bizonyított tapasztalattal. NINCS ENGEDÉLYE mechanikai jellegű beavatkozások végzésére. A gép telepítéséhez előírt illetékességek A telepítő szakembereknek a beavatkozásokat saját szakképzettségüknek megfelelően kell elvégezni: saját illetékességén kívül eső valamennyi beavatkozást (pl.: elektromos bekötések) speciális és szakképzett kezelőknek kell elvégezniük annak érdekében, hogy ne veszélyeztessék saját biztonságukat, és a berendezéssel kapcsolatba kerülő más személyek biztonságát. A gép szállításáért és mozgatásáért felelős kezelő: engedéllyel rendelkező, szállítóeszközök és emelőeszközök használatában jártas személy. Műszaki telepítő személy: a gyártó vagy megbízottja által biztosított képzett műszaki szakember, aki a gép telepítéséhez szükséges megfelelő műszaki illetékességgel és képzettséggel rendelkezik. Kisegítő személy: a felszerelés emelésének és összeszerelésének irányítási feladatát végző műszaki személy. Megfelelő képzettséggel kell rendelkeznie, valamint információkkal kell rendelkeznie a beavatkozásokkal és a telephely/telepítési hely biztonsági terveire vonatkozóan. A kézikönyvben valamennyi művelethez meghatároztuk a feladat elvégzéséhez illetékes műszaki személyt. A telepítők, felhasználók és karbantartók NEM végezhetnek munkát a gépen, amennyiben: - nincs tapasztalatuk, nem felelősek vagy kiskorúak; - testi károsodással élnek vagy testi és szellemi állapotuk nem tökéletes; - nem rendelkeznek a gép üzemciklusára vonatkozó ismeretekkel; - nem végezték el az elméleti/gyakorlati felkészítő tanfolyamot egy tapasztalt gépkezelő illetve a gyártó szakembere vezetésével. A kézikönyvben valamennyi művelethez meghatároztuk a feladat elvégzéséhez illetékes műszaki személyt.40 A gép telepítése, használata és karbantartása előtt olvassa el figyelmesen a kézikönyvet, őrizze meg a kezelők későbbi tanulmányozása céljából. Ne távolítsa el, ne tépje el és ne írja át semmilyen okból a kézikönyv részeit. Az összes telepítési, felszerelési, elektromos hálózati bekötési, valamint rendes/rendkívüli karbantartási műveletet kizárólag olyan műszaki szakemberek végezhetnek, akik betartják a törvény előírásait, elektromosan kikapcsolták az egységet és egyéni védőfelszerelést (pl. védőkesztyűt, -szemüveget stb.) alkalmaznak, a telepítési célországban érvényes szabványok szerint és a munkahelyi biztonságra és a berendezésekre vonatkozó összes szabványnak megfelelően. A kézikönyvtől eltérő telepítés, használat vagy karbantartás sérüléseket vagy halálos baleseteket okozhat, érvényteleníti a garanciát, és felmenti a gyártót bármilyen felelősség alól. A berendezés mozgatása vagy telepítése során a balesetek megelőzése, valamint saját vagy más személyek biztonságának biztosítása érdekében kötelező védőfelszerelés és a célnak megfelelő eszközök alkalmazása. A gép összeszerelése vagy karbantartása során a munkaterület közelében telepítés végzésével nem megbízott személyek áthaladása vagy tartózkodása NEM engedélyezett. Bármilyen telepítési vagy karbantartási beavatkozás előtt válassza le a berendezést az elektromos hálózatról. A berendezés telepítése előtt ellenőrizze, hogy a rendszerek megfelelnek-e a felhasználás országában érvényes szabványoknak, valamint az azonosító adattáblán található adatoknak. A felhasználónak/telepítő szakembernek kell meggyőződnie a telepítésre vonatkozó statikus és dinamikus stabilitásról, valamint elő kell készítenie a környezetet úgy, hogy illetéktelen és engedéllyel nem rendelkező személyek NE férhessenek a géphez vagy a gép vezérlőihez. A felhasználónak/telepítő szakembernek kell meggyőződnie arról, hogy a környezeti feltételek nem veszélyeztetik-e a személyi és dologi biztonságot a telepítési, felhasználási és karbantartási fázisok alatt. Győződjön meg arról, hogy a levegő beszívás nem elvezetők, égéstermékek vagy egyéb szennyező elemek közelében történik. NE telepítse a berendezést erős szélnek, magas sótartalmú környezetnek, nyílt lángnak vagy 40°C (104°F) foknál magasabb hőmérsékletnek kitett helyekre. A telepítés végén adjon megfelelő képzést a felhasználó részére a gép megfelelő használatáról. Amennyiben a berendezés nem működik, vagy funkcionális, strukturális módosulásokat észlel, válassza le az elektromos hálózatról, és vegye fel a kapcsolatot a Gyártó vagy a Forgalmazó engedélyével rendelkező ügyfélszolgálattal, ne próbálja egyedül megjavítani a berendezést. Csere esetén kizárólag eredeti alkatrészeket kérjen. Az engedély nélkül végzett beavatkozások, módosítások, melyek nem felelnek meg a kézikönyv előírásainak, érvénytelenítik a garanciát, károkat, sérüléseket vagy akár halálos baleseteket okozhatnak. Az egységen lévő azonosító adattábla a műszaki információkat tartalmazza: elengedhetetlenek a gép karbantartási vagy javítási beavatkozás kérelme esetén: éppen ezért kérjük, hogy ne távolítsa el, se okozzon rajta sérülést és ne módosítsa. Javasoljuk, hogy biztosítsa a megfelelő és biztonságos felhasználás feltételeit, biztosítsa az egység karbantartását és a gyártó vagy a forgalmazó által történő ellenőrzését legalább évente. Ezeknek a szabályoknak a gyelmen kívül hagyása károkat és akár halálos sérüléseket is okozhat, érvényteleníti a garanciát, valamint mentesíti a Gyártót bármilyen felelősség alól.41 Fennmaradó kockázatok A referencia szabványok által előírt valamennyi alkalmazott biztonsági intézkedés ellenére fennmaradó kockázatok állnak fenn. Bizonyos csere, javítási vagy szerelési műveletek esetében minden esetben maximális figyelemmel kell eljárni a lehető legoptimálisabb körülmény biztosítása érdekében. Műveletek listája fennmaradó kockázatok esetén Szakképzett (elektromos és mechanikus) személyt érő kockázatot - Mozgatás - a lepakolás és mozgatás fázisa alatt járjon el körültekintően a kézikönyvben felsorolt valamennyi fázisnál. - Telepítés - a telepítés fázisa alatt járjon el körültekintően a kézikönyvben felsorolt valamennyi fázisnál. A telepítő feladata továbbá, hogy meggyőződjön a gép telepítési helyének statikus és dinamikus stabilitásáról. - Karbantartás - a karbantartás fázisa során fordítson figyelmet a kézikönyvben ismertetett valamennyi fázisra, az egységet elhagyó/ egységhez érkező hőátadó folyadék körök magas hőmérsékleteire. - Tisztítás - a gép tisztítását kikapcsolt gépnél kell végezni az elektromos szakember által előkészített kapcsolóval és az egységen található kapcsolóval. Az elektromos áramkört megszakító kulcsot a kezelőnek kell őriznie a tisztítás műveletek végéig. A gép belső tisztítását az érvényben lévő szabványok által előírt védelmek használatával kell végezni. Annak ellenére, hogy a gép belső részében nem állnak fenn kritikus veszélyek, a maximális figyelemmel kell eljárni annak érdekében, hogy a tisztítás során ne történjen baleset. A potencálisan éles csomaggal rendelkező lemezes hőcserélők tisztítását fémek kezeléséhez megfelelő kesztyűk és védőszemüveg használatával kell végezni. A beállítás, karbantartás és tisztítás fázisai során eltérő típusú fennmaradó kockázatok állnak fenn, mivel ezeket a műveleteket kiiktatott védelmeknél kell végezni, járjon el körültekintően a személyi és dologi sérülések elkerülése érdekében. A fent ismertetett műveletek végzése során minden esetben maximális figyelemmel járjon el. Ezeket a műveleteket szakképzett és engedéllyel rendelkező személyek végezhetik el. Valamennyi beavatkozást a biztonságos munkavégzést szabályozó jogi rendelkezéseknek megfelelően kell végezni. Ne feledje, hogy a szóban forgó egység tágabb rendszer szerves része, mely egyéb részeket tartalmaz a kialakítás végső jellemzőinek és a felhasználás módjának megfelelően; éppen ezért a felhasználó és az utolsó összeszerelő személy feladata, hogy kiértékelje a fennmaradó kockázatokat és a megfelelő megelőző intézkedéseket. Biztonsági berendezések A személyi sérülés kockázatainak megakadályozása és a megfelelő működés érdekében a gép biztonsági berendezésekkel lett felszerelve; vegye figyelembe minden esetben a gépen található szimbólumokat és biztonsági berendezéseket. A gép kizárólag aktív biztonsági berendezésekkel, valamint megfelelően telepített, rögzített és mobil védőburkolatokkal működtethető. Amennyiben a telepítés, használat vagy karbantartás alatt a biztonsági berendezések ideiglenesek eltávolításra kerülnek, ezt a módosítást kizárólag a szakképzett műszaki szakember végezheti el: meg kell akadályoznia, hogy mások hozzáférjenek á géphez. A művelet végén állítsa helyre a berendezéseket a lehető leghamarabb. Ennek a kiadványnak a szerkesztése csak műszaki támogatásként történt, és nem jelent kötelezettségvállalást a Daikin Applied Europe S.p.A. részére. A Daikin Applied Europe S.p.A. a tartalmat a legjobb tudása szerint állította össze. A tartalom teljességéért, pontosságáért és megbízhatóságáért nincs kifejezett vagy vélelmezett garancia. Az ismertetett adatok és specifikumok előzetes értesítés nélkül módosíthatók. A megrendelés időpontjában közölt adatok érvényesek. A Daikin Applied Europe S.p.A. kifejezetten elutasítja a jelen kiadvány használatával és / vagy értelme- zésével kapcsolatos vagy ahhoz kapcsolódó közvetlen vagy közvetett károkért a kifejezés legszélesebb értelemben vett felelősségét. A teljes tartalom a Daikin Applied Europe S.p.A. jogvédelme alatt áll.42 Pictograma indică o situație de pericol imediat sau o situație periculoasă care ar putea cauza leziuni sau deces.Pictograma indică faptul că este necesară adoptarea de conduite adecvate pentru a evita compromiterea siguranței personalului și cauzarea de daune aparatului.Pictograma indică informații tehnice deosebit de importante care trebuie luate în considerare de persoana care instalează sau utilizează aparatul. Scopul manualului Scopul prezentului manual este de a permite instalatorului și operatorului calificat să instaleze, întrețină și utilizeze corect și în siguranță aparatul: din acest motiv, întregul personal responsabil cu instalarea, întreținerea și supravegherea aparatului are obligația de a citi acest manual. Contactați Producătorul dacă aveți neclarități sau neînțelegeri. În acest manual, sunt prezentate informații privind: - caracteristicile tehnice ale aparatului; - instrucțiuni privind transportul, mutarea, instalarea și montarea; - utilizarea; - informații privind instruirea personalului responsabil cu utilizarea; - intervenții de întreținere. Toate informațiile prezentate se referă în general la orice unitate din gama Modular Light. Toate unitățile se vor expedia însoțite de un desen tehnic, în care se indică greutatea și dimensiunile specifice ale aparatului primit: acesta trebuie considerat parte integrantă din această broșură și se va păstra acordând atenție deosebită tuturor părților sale. În cazul pierderii manualului sau a desenului, este important să solicitați o copie Producătorului, menționând numărul de înregistrare al unității, care se găsește pe eticheta de pe aparat. În caz de date neconcordante între prezenta broșură și desen, desenul prevalează. Domeniul de utilizare al aparatului Acest aparat are funcția de a trata aerul destinat climatizării mediilor civile și industriale: orice alt tip de utilizare nu este conform cu domeniul de utilizare și poate fi periculos. Aceste game de unități sunt destinate utilizării în medii NEexplozive. În cazul în care aparatul este utilizat în situații critice, în funcție de tipul de sistem sau de contextul ecologic, Contractantul trebuie să identifice și să adopte măsuri tehnice și operaționale pentru a evita orice daună. Avertizări importante

A berendezést a szélesség 2% - val kell megdönteni (B) (elektromos szekrény felé megemelve)

Az elektromos tápellátás érdekében csatlakoztassa a gépet egy elektromos szekrényhez, mely megfelel az érvénben lévő szabványoknak. A bekötést mindig a gép speciális elektromos bekötési rajza alapján végezze (a bekötési rajz az egységgel együtt került kiszállításra); amennyiben ez utóbbi nem található a gépen vagy elveszett, lépjen kapcsolatba az illetékes eladóval másik példány megküldése érdekében (hivatkozzon a gép sorozatszámára). Az elektromos szekrény csatlakoztatása előtt győződjön meg az alábbiakról:

• a hálózati feszültség és frekvencia megfelel a gép paramétereinek;

• az elektromos rendszer kiépítése, melyhez a gépet csatlakoztatja, megfelel a telepíteni kívánt gép névleges elektromos teljesítményének és a törvényi előírásoknak. Az elektromos bekötés feltételei:

• a létesítmény elektromos hálózatról történő leválasztása után szakképzett és engedéllyel rendelkező személynek kell végeznie;

• végleges és állandó módon kell végezni, köztes csatlakozások nélkül a telepítés országában érvényes szabványoknak megfelelően;

• meg kell felelnie a gép áramfelvételének (lásd műszaki jellemzők);

• fel van szerelve egy szabványos, hatékony földeléssel; több egység esetén mindegyik egységet csatlakoztatni kell a földeléshez vagy fém bilincsekkel össze kell kötni az egységeket;

• a célnak megfelelő, kulccsal zárt és környezeti hatásoktól védett helyen kell elhelyezni: amennyiben kulcsos megszakító kapcsoló is rendelkezésre áll, ez utóbbit a hálózati kapcsoló fázisába kell kötni, és csak a beavatkozások végén lehet elhelyezni.

• 16A - es magneto-termikus rendszerről kell gondoskodni, vagy a gép áramfelvételeihez megfelelő rendszerről A telepítés és karbantartás alatt győződjön meg arról, hogy senki nem fér hozzá az elektromos helyiségekhez vagy a kapcsolókhoz az illetékes személyeken kívül. A felhasználói tényleges tápfeszültsége nem lehet alacsonyabb az előírt névleges feszültség 10% - ánál. A nagyobb feszültség eltérés a felhasználók és az elektromos rendszer sérülését, a ventilátorok működési rendellenességét és zajt okozhat. Éppen ezért elengedhetetlen, hogy ellenőrizze a tényleges és névleges feszültség értékeket. A Gyártó nem vállal felelősséget a szabványtól, a kézikönyvben előírttól eltérő csatlakozásokért, a gép elektromos alkatrészeinek módosítása esetén.

A gépek menetes elvezetővel vannak felszerelve (1/4” M GAS), mely oldalt 50 mm - re nyúlnak ki. A víz egyenletes folyásának biztosításához minden ürítőt megfelelő méretű SZIFONNAL kell felszerelni. A gyűjtőtartály túlfolyásának elkerülése érdekében a szifonnak TISZTÍTÓ SZELEPPEL kell rendelkeznie, mely lehetővé teszi a lerakódott szennyeződés eltávolítását. Annak érdekében, hogy az elvezető rendszer működése megfelelő legyen, nem csatlakoztathatók nyomás alatt működő szifonok egyéb vákuummal működő szifonokkal. A szennyvízhálózat elvezető csöve:

• nem csatlakozatható közvetlenül a szifonhoz; ennek az az oka, hogy felszívódhasson a visszatérő levegő vagy a rothadó szerves folyadék, továbbá, hogy ellenőrizhető legyen szemrevételezéssel az elfolyó víz ürítése;

• nagyobb átmérővel kell rendelkeznie, mint a gép elvezetője, továbbá minimális 2% dőlésszöggel kell rendelkeznie működőképességének biztosítása érdekében.

Az elektromos és elektronikus berendezések hulladékáról szóló RAEE 2012/19/EU irányelvet hatályba helyező 2014. évi

49. sz. Törvényrendelet 13. cikkelye alapján.

A speciális vonallal áthúzott kuka jelzés azt jelzi, hogy a termék 2005. augusztus 13 - a után került forgalomba, valamint, hogy hasznos élettartama végén nem keverhető össze egyéb hulladékokkal, hanem elkülönítve kell ártalmatlanítani. Valamennyi berendezés gyártása 90% -nál nagyobb arányban újrahasznosítható fém anyagokból (rozsdamentes acél, fa, alumínium, horganyzott lemez, réz, stb.) történt. Az ártalmatlanítás érdekében berendezést használhatatlanná téve távolítsa el a tápkábelt és az esetleges rekesz vagy üreg záró berendezést (ahol van). A termék élettartama végén fordítson fokozott figyelmet arra, hogy csökkentse a környezetre gyakorolt negatív hatást, é növelje az erőforrások felhasználási hatékonyságát, alkalmazza az „aki szennyez, az fizet” elveit, az óvintézkedés, előkészület elveit az újbóli felhasználásra, újrahasznosításra és visszanyerésre vonatkozóan. Ne feledje, hogy a termék nem megfelelő ártalmatlanítása az érvényes törvényi előírásoknak megfelelőn szankciók alkalmazását vonja maga után. Ártalmatlanítás az európai unió országaiban A RAEE berendezésekről szóló EU-irányelvet az egyes országok eltérő módon hajtották végre, ezért ha ártalmatlanítani szeretné a berendezést, javasoljuk, hogy forduljon a helyi hatósághoz vagy a kiskereskedőhöz, az ártalmatlanítás megfelelő módja érdekében.RO
