HASZNÁLATI ÚTMUTATÓ FWM35DAFV3 DAIKIN

ELEKTRONIKUS ELLENŐRZŐ EGYSÉG HIDRONIKUS TERMINÁLOKHOZ Beszerelési és felhasználási kézikönyv

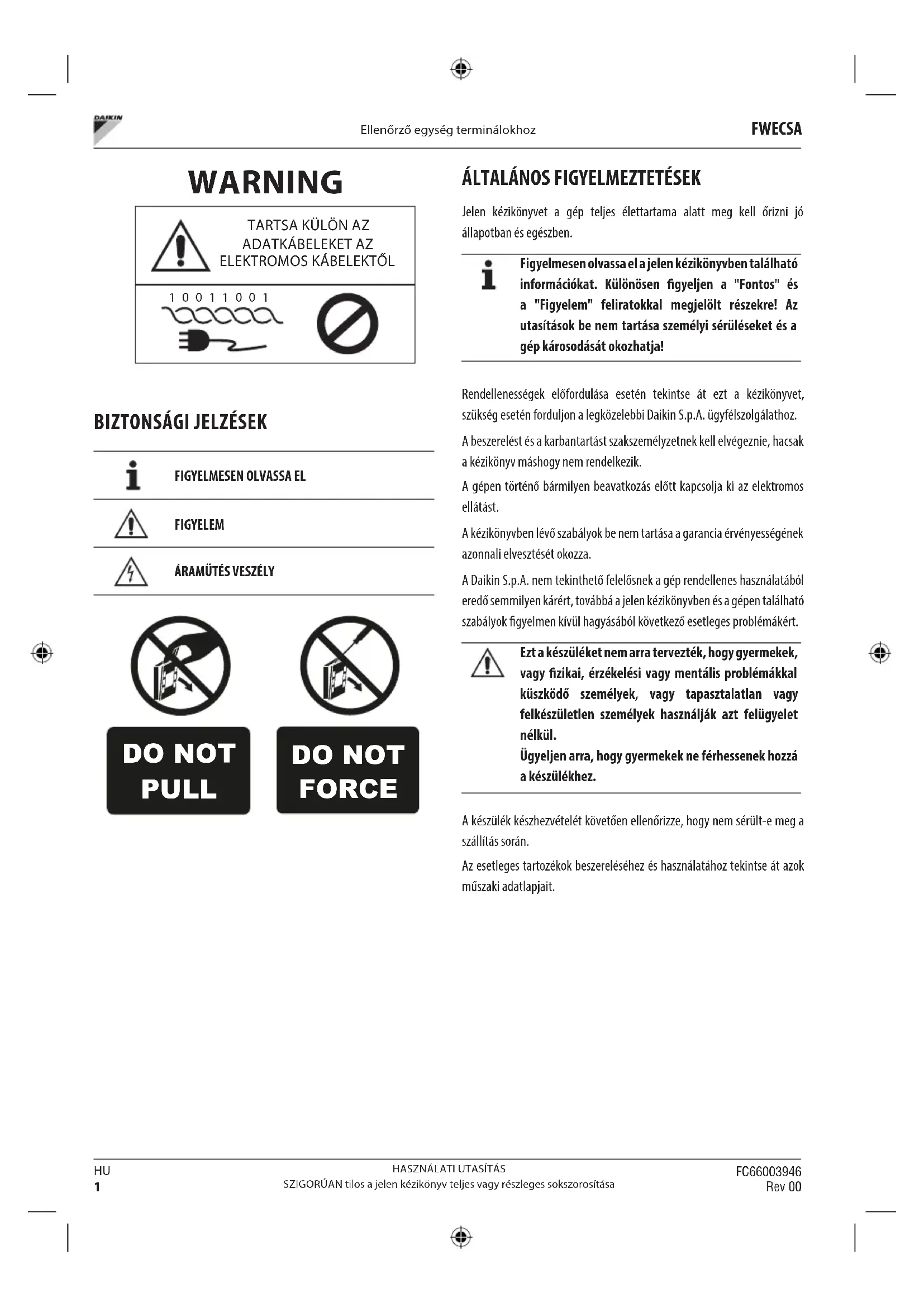

HASZNÁLATI UTASÍTÁSSZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosításaFC66003946Rev 00 Ellenőrző egység terminálokhoz FWECSA WARNING 10011001TARTSA KÜLÖN AZ ADATKÁBELEKET AZ ELEKTROMOS KÁBELEKTŐL

Jelen kézikönyvet a gép teljes élettartama alatt meg kell őrizni jó állapotban és egészben.Figyelmesen olvassa el a jelen kézikönyvben található információkat. Különösen gyeljen a "Fontos" és a "Figyelem" feliratokkal megjelölt részekre! Az utasítások be nem tartása személyi sérüléseket és a gép károsodását okozhatja!Rendellenességek előfordulása esetén tekintse át ezt a kézikönyvet, szükség esetén forduljon a legközelebbi Daikin S.p.A. ügyfélszolgálathoz.A beszerelést és a karbantartást szakszemélyzetnek kell elvégeznie, hacsak a kézikönyv máshogy nem rendelkezik.A gépen történő bármilyen beavatkozás előtt kapcsolja ki az elektromos ellátást.A kézikönyvben lévő szabályok be nem tartása a garancia érvényességének azonnali elvesztését okozza.A Daikin S.p.A. nem tekinthető felelősnek a gép rendellenes használatából eredő semmilyen kárért, továbbá a jelen kézikönyvben és a gépen található szabályok gyelmen kívül hagyásából következő esetleges problémákért.Ezt a készüléket nem arra tervezték, hogy gyermekek, vagy zikai, érzékelési vagy mentális problémákkal küszködő személyek, vagy tapasztalatlan vagy felkészületlen személyek használják azt felügyelet nélkül.Ügyeljen arra, hogy gyermekek ne férhessenek hozzá a készülékhez.A készülék készhezvételét követően ellenőrizze, hogy nem sérült-e meg a szállítás során.Az esetleges tartozékok beszereléséhez és használatához tekintse át azok műszaki adatlapjait.FC66003946 Rev 00 HASZNÁLATI UTASÍTÁSSZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása

FWECSA Ellenőrző egység terminálokhoz

Az FWECSA vezérlőt a Daikin termékcsaládban lévő berendezések valamennyi termináljának az irányítására fejlesztették ki. Az irányítás többsebességes, egyfázisú motorral, vagy inverterhez csatlakoztatott motorral történik a sebesség variálhatósága érdekében. Az FWECSA vezérlőrendszer a következőkből áll:

• I/O egység, mely tartalmazza az ellátó rendszert, a mikroprocesszoros rendszert és a csatlakozókat (csavarokkal kihúzhatók), melyek a bemeneti és a kimeneti berendezések bekötésére szolgálnak.

• Felhasználói terminál, mely a grakai kijelzőből és a billentyűzetből (6 gomb) áll. Tartozik hozzá óra és a környezeti hőmérsékletet leolvasó érzékelő. A I/O egység és a felhasználói terminál közötti összekötést megfelelő csatlakozókkal kell elvégezni. A művelethez árnyékolt, csavart érpáras adatkábelt kell használni. A vezérlő egység lehetővé teszi a soros kommunikációt két típusú hálózaton:

• Külső ellenörző rendszer megoldás: csatlakoztatás külső felügyelő rendszerhez MODBUS RTU protokollal RS485 soros adatátviteli rendszerre (pl. az Külső ellenörző rendszer Daikin rendszer);

• SMALL megoldás: több FWECSA vezérlő bekötése két lehetséges kongurációval: - MASTER/SLAVE RS485 soros portra - MASTER/SLAVE PLC-n, Külső ellenörző rendszer megoldás esetében is kivitelezhető.

• Megoldás vegyes hálózat: csatlakozni több parancsot FWECSA különböző szintű autonómia: - MASTER hálózat RS485 (felügyeleti rendszer vagy külső FWECSA), hogy utasításokat küldene az RS485 SLAVE (úgynevezett elsődleges zóna); - MASTER terület (FWECSA), kap utasítást MASTER RS485 hálózaton, küld utasításokat rabszolga OC; - SLAVE hálózati OC, működése azonos a master övezetben

LEGFONTOSABB FUNKCIÓK

• A ventilátor sebességének automatikus vagy kézi (billentyűzeten keresztüli) megváltoztatása;

• AZ ON/OFF vagy modulációs szelepek kezelése két vagy négy csöves berendezésekhez;

• EGY elektromos fűtőszál kezelése a melegítés során;

• Átváltás a NYÁR és a TÉL mód között (= hűtés/melegítés) négy lehetséges módnak megfelelően: - manuálisan billentyűzet segítségével; - manuálisan távolról (digitális bemenettől); - automatikusan a vízhőmérséklettől függően; - automatikusan a levegő hőmérsékletétől függően.

• A lepárló funkció kezelése;

• Működés IDŐSÁVOKKAL. Ezen kívül el van látva az alábbiakkal:

• Digitális bemenet a külső engedélyezéshez (pl. ablak érintkezés, távoli ON/OFF, szenzor stb.), mely engedélyezheti vagy letilthatja az egység működését (érintkezés logikája: lásd az egység kongurálási paramétereit);

• Digitális bemenet a hűtés/melegítés közötiti távoli átváltáshoz (érintkezés logikája: lásd az egység kongurálási paramétereit);

• Digitális bemenet az ECONOMY funkció távolról történő engedélyezéséhez (érintkezés logikája: lásd az egység kongurálási paramétereit);

• VÍZ hőmérséklet érzékelő (tartozék), egy vagy kettő (opcionális 4 cső esetén);

• Környezeti levegő hőmérséklet érzékelő (a felhasználói terminálon belül);

• Távoli környezeti levegő hőmérséklet érzékelő (tartozék), mely ha csatlakoztatva van, használható a felhasználói terminálon belül felszerelt érzékelő helyett;

• A környezeti levegő relatív páratartalmának távoli érzékelője (tartozék);

• Egy digitális kimenet (tiszta érintkezés), mely teljesen kongurálható.HU

HASZNÁLATI UTASÍTÁSSZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása FC66003946 Rev 00 Ellenőrző egység terminálokhoz FWECSA

FELHASZNÁLÓI TERMINÁL

A fő képernyő két mezőből áll (alább jobb mezőként és bal mezőként utalunk azokra). melyeket egy függőleges vonal választ el egymástól. A bal mezőben az alábbi információk találhatók (fentről lefelé és balról jobbra):

• környezeti hőmérséklet (a kongurálástól függően a felhasználói terminálon lévő távoli érzékelő vagy az I/O egység sorkapcsához bekötött érzékelő olvassa le)

• környezeti páratartalom (amennyiben a páratartalom érzékelő be van szerelve és kongurálva van)

• Állapotjelzők: aktív idősávok economy funkció aktív páramentesítés működésben minimum környezeti hőmérséklet funkció aktív szelep/ek nyitva elektromos fűtőszál engedélyezve/aktív SMALL hálózat az RS485-ön aktív soros kommunikáció felügyelő rendszerrel leblokkolt billentyűzet

• riasztási jelzések: a riasztás jele és típusának megjelölése abban a zónában található, ahol általában az állapotjelzés megjelenítése történik. A jobb mezőben az alábbi információk találhatók (fentről lefelé és balról jobbra):

• működési mód megjelölése FŰTÉSI üzemmód MELEGÍTÉSI üzemmód

• A szellőzés állapotának megjelenítése

• környezeti levegő hőmérséklet SET értékének a megjelenítése Ha az egység ki van kapcsolva, a mezőt teljes egészében a függőlegesen megjelenő OFF felirat tölti be. BILLENTYŰZET A kijelzőnek 6 gombja van: alább ismertetve van az egyes gombokhoz társított funkció.

• készülék bekapcsolása/kikapcsolása

• visszatérés a fő képernyőjére Prg PRG GOMB

• MENÜ megnyitása Mode

• működési mód módosítása (MELEGÍTÉS/HŰTÉS)

• szellőzés sebességének/értékeinek a módosítása

• görgetés a képernyőkön Set

SET (BEÁLLÍTÁS) GOMB

• SZELLŐZÉS/SET módosító mód

• érték megerősítése/visszatérés képernyő görgető módba

• szellőzés sebességének/értékeinek a módosítása

• görgetés a képernyőkönFC66003946 Rev 00

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása

FWECSA Ellenőrző egység terminálokhoz

BILLENTYŰKOMBINÁCIÓK

Set IDŐSÁVOK engedélyezése/kiiktatása VÍZHŐMÉRSÉKLET megjelenítése (ha van szonda) Prg Mode óra ADATAINAK megjelenítése (dátum és idő) Set billentyűzet BLOKKOLÁSA/KIOLDÁSA AZ EGYSÉG BEKAPCSOLÁSA/KIKAPCSOLÁSA Az egység bekapcsolásához és kikapcsolásához a fő képernyőn lévő ON/OFF gombot kell megnyomni. A fő képernyőre való visszatéréshez (bármely más pontról) nyomja meg az ON/OFF gombot, majd nyomja meg azt újra az egység bekapcsolásához/kikapcsolásához. A gomb nem fejt ki semmilyen hatást, ha aktív az idősávok működése (az óra jele a fő képernyőn található). Az idősávok aktiválásához/kiiktatásához tekintse át a megfelelő bekezdést. A HŐMÉRSÉKLETI BEÁLLÍTÁSNAK A

A hőmérsékleti beállítás (SET) megváltoztatásához meg kell nyitni a fő képernyőt bekapcsolt készülék mellett, majd az alábbi módon kell eljárni:

• nyomja meg egyszer a SET gombot a beállított környezeti hőmérséklet értékének kijelöléséhez (a képernyő jobb oldalán, lent);

• az UP/DOWN (FEL/LE) gomb segítségével módosítsa a beállított környezeti hőmérséklet értékét;

• nyomja meg újra a SET gombot a megjelenített érték kijelöléséhez és a hőmérsékleti beállítás megváltoztatása módból való kilépéshez. A SZELLŐZÉS SEBESSÉGÉNEK A MEGVÁLTOZTATÁSA

• Miközben az egység működésben van, nyomja meg kétszer a SET gombot a szellőzés sebességének a megváltoztatása módba való belépéshez (auto, szuper-minimum, minimum, közepes, maximum)

• a szellőzés sebességének a megváltoztatásához nyomja meg az UP/ DOWN nyilakat; KÉZI szellőzés AUTOMATA szellőzés ERŐLTETETT szellőzés (nem módosítható)

• fokozatos szellőzés esetén a módosítás sorrendje a következő: 3 sebességes hidronikus terminálok Minimum Közepes Maximum Automata 4 sebességes hidronikus terminálok Szuper-mi- nimum Minimum Közepes Maximum Automata

• modulációs szellőzés esetén a fokozatok helyén a szellőzési sebesség százalékban kerül megadásra. A nyilak megnyomásával lehetőség van ennek az értéknek a módosítására, a beállított minimum szinttől a maximum szintig (lásd BEÁLLÍTÁSI MENÜ); a határértékeken kívül az automata szellőzési mód is beállításra kerül.

• ha a mért környezeti hőmérséklet és a beállított hőmérséklet közötti különbség 0.5°C fokon belülre kerül, a szellőzés kikapcsol és megjelenik az STDBY felirat;

• a SET (beállítás) gomb megnyomásával meg lehet erősíteni a módosítást és ki lehet lépni a módosítási módból, majd vissza lehet térni a fő képernyőre;

• ha a vezérlő el van látva víz érzékelővel és a mért hőmérséklet nem elegendő a szellőzéshez szükséges engedély garantálásához, a szellőzés kikapcsol és villogni kezd a működési módra vonatkozó jel. FŰTÉSI üzemmód MELEGÍTÉSI üzemmódHU

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása FC66003946 Rev 00 Ellenőrző egység terminálokhoz FWECSA A MŰKÖDÉSI MÓD MEGVÁLTOZTATÁSA A működési mód megváltoztatásához (hűtés/melegítés) nyomja meg a MÓD gombot a fő képernyőn. AZ ECONOMY FUNKCIÓ AKTIVÁLÁSA/KIIKTATÁSA Az ECONOMY funkció aktiválásához meg kell jeleníteni a fő képernyőt. Innen:

• az UP/DOWN gombok segítségével görgessen a képernyők között egészen az Economy aktiválása eléréséig;

• nyomja meg a SET gombot a módosítás módba való belépéshez;

• az UP/DOWN gombok segítségével aktiválja/iktassa ki a funkciót, majd nyomja meg ismét a SET gombot a megerősítéshez;

• az ON/OFF gomb megnyomásával térjen vissza a fő képernyőre. Ha a funkció aktiválásra került, a fő képernyőn megjelenik az economy jele. A FŰTŐSZÁLAK BEAVATKOZÁSÁNAK AZ

ENGEDÉLYEZÉSE/KIIKTATÁSA

A fűtőszálak beavatkozásának az aktiválásához/kiiktatásához (ha vannak és kongurálva lettek) meg kell jeleníteni a fő képernyőt. Innen:

• az UP/DOWN gombok segítségével görgessen a képernyők között egészen a Fűtőszál engedélyezése eléréséig;

• nyomja meg a SET gombot a módosítás módba való belépéshez;

• az UP/DOWN gombok segítségével aktiválja/iktassa ki a funkciót, majd nyomja meg ismét a SET gombot a megerősítéshez;

• az ON/OFF gomb megnyomásával térjen vissza a fő képernyőre. Ha aktiválva lettek a fűtőszálak (és megfelelően kongurálva lettek a KONFIGURÁLÁSI MENÜBEN), láthatóvá válik a fűtőszál jele a fő képernyőn; a jel villog, ha a fűtőszálak nincsenek működésben, és xen ég, ha a fűtőszálak működésben vannak. A KÖRNYEZETI MINIMUM HŐMÉRSÉKLET ELLENŐRZÉSÉNEK AZ ENGEDÉLYEZÉSE/KIIKTATÁSA A környezeti minimum hőmérséklet ellenőrzésének az engedélyezéséhez/ kiiktatásához meg kell jeleníteni a fő képernyőt. Innen:

• az UP/DOWN gombok segítségével görgessen a képernyők között egészen a Minimum hőmérséklet ellenőrzés aktiválása eléréséig;

• nyomja meg a SET gombot a módosítás módba való belépéshez;

• az UP/DOWN gombok segítségével aktiválja/iktassa ki a funkciót, majd nyomja meg ismét a SET gombot a megerősítéshez;

• az ON/OFF gomb megnyomásával térjen vissza a fő képernyőre. Ha a funkció aktiválásra került, a fő képernyőn megjelenik a minimum környezeti hőmérséklet jele. A KÖRNYEZETI PÁRATARTALOM ELLENŐRZÉSÉNEK

AKTIVÁLÁSA/KIIKTATÁSA

A környezeti páratartalom ellenőrzésének aktiválásához/kiiktatásához meg kell jeleníteni a fő képernyőt, továbbá kell lennie páratartalom érzékelőnek. Innen:

• az UP/DOWN gombok segítségével görgessen a képernyők között egészen a Páratartalom ellenőrzés aktiválása eléréséig;

• nyomja meg a SET gombot a módosítás módba való belépéshez;

• az UP/DOWN gombok segítségével aktiválja/iktassa ki a funkciót, majd nyomja meg ismét a SET gombot a megerősítéshez;

• az ON/OFF gomb megnyomásával térjen vissza a fő képernyőre. A PÁRATARTALOM BEÁLLÍTÁSNAK A

A környezeti páratartalom értékének a módosításához aktiválni kell a környezeti páratartalom ellenőrzést a fő képernyőn keresztül. Innen:

• az UP/DOWN gombok segítségével görgessen a képernyők között egészen a Páratartalom beállítási pont eléréséig;

• nyomja meg a SET gombot a módosítás módba való belépéshez;

• az UP/DOWN gombok segítségével aktiválja/iktassa ki a funkciót, majd nyomja meg ismét a SET gombot a megerősítéshez;

• az ON/OFF gomb megnyomásával térjen vissza a fő képernyőre.FC66003946 Rev 00

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása

FWECSA Ellenőrző egység terminálokhoz AZ IDŐSÁVOK AKTIVÁLÁSA/KIIKTATÁSA Az idősávok gyors aktiválásához/kiiktatásához meg kell jeleníteni a fő képernyőt (bekapcsolt vagy kikapcsolt egység mellett). Nyomja meg egyszerre a DOWN NYILAT és a SET gombot. Az idősávok aktiválódását a fő képernyőn lévő óra jel megjelenése mutatja. A VÍZ HŐMÉRSÉKLETÉNEK A MEGJELENÍTÉSE A vízhőmérséklet értékének megjelenítéséhez elengedhetetlen, hogy kongurálva legyen az érzékelő jelenléte a BEÁLLÍTÁSI MENÜBEN. Az érzékelő által leolvasott hőmérsékleti érték megjelenítéséhez meg kell jeleníteni a fő képernyőt, majd egyszerre meg kell nyomni az UP NYÍL és a DOWN NYÍL gombokat. 4 csöves egység és két vízhőmérséklet érzékelő esetében lehetőség van a hőmérsékletet jelző képernyők közötti görgetésre az UP/DOWN NYÍL segítségével (hideg víz hőmérséklete és meleg víz hőmérséklete). A BILLENTYŰZET BLOKKOLÁSA/KIOLDÁSA Ahhoz, hogy blokkolni/kioldani lehessen a felhasználói terminál gombjainak a normál működését, nyomja meg egyszerre az UP + SET + DOWN gombokat. Amikor a billentyűzet blokkolva van, megjelenik a kulcs jel a képernyőn. A készenléti állapot kezdetekor mindenesetre meg lehet jeleníteni újra a fő képernyőt; ehhez az ON/OFF gombot kell megnyomni. A DÁTUM ÉS IDŐ MEGJELENÍTÉSE (BELSŐ ÓRA) Az óra adatainak a megjelenítéséhez meg kell nyitni a fő képernyőt bekapcsolt egység mellett. Nyomja le egyszerre a PRG és MODE: gombokat: a dátum és idő megjelenik 5 másodpercre, ezt követően a rendszer automatikusan visszalép a fő képernyőre. A fenti folyamatnak nincs hatása, ha Készenléti módként (a BEÁLLÍTÁSI menüben) az óra van beállítva. Ebben az esetben ugyanis a képernyőn állandóan látható az óra a készenléti idő lejárta után, tehát, ha 30 másodpercig nem került végrehajtásra semmilyen művelet a kijelzőn. A DÁTUM ÉS IDŐ MÓDOSÍTÁSA A fő képernyőn nyomja meg a PRG gombot a MENÜBE való belépéshez, majd görgessen az oldalak között, míg meg nem jelenik az Óra beállítása. Nyomja meg a SET gombot a megerősítéshez. Állítsa be a kívánt adatokat, és minden alkalommal nyomja meg a SET gombot a megerősítéshez és a következő adatra való átlépéshez. nyomja meg az ON/OFF gombot a fő képernyőoldalra való visszatéréshez; AZ IDŐSÁVOK KONFIGURÁLÁSA A fő képernyőn nyomja meg a PRG gombot a MENÜBE való belépéshez, majd görgessen az oldalak között, míg meg nem jelenik az idősávok cím. Nyomja meg a SET gombot a megerősítéshez. Az első hat képernyő lehetővé teszi a hőmérsékleti értékek beállítását az idősávok beállítása során; tehát a T1, T2 és T3 értékeket NYÁRI módban és TÉLI módban. Bármely pillanatban meg lehet nyomni a MÓD gombot a tényleges idősávok beállításához. Az idősávok rendszere óra, nap és hét szerint funkcionál: a hét minden napjának minden órája (HÉTFŐTŐL PÉNTEKIG) egy idősávot jelent, melynek kapcsán a felhasználó kiválaszthatja:

• hogy a hűtő-fűtő berendezés KI legyen-e kapcsolva

• hogy a hűtő-fűtő berendezés a T1 beállítási ponttal üzemeljen

• hogy a hűtő-fűtő berendezés a T2 beállítási ponttal üzemeljen

• hogy a hűtő-fűtő berendezés a T3 beállítási ponttal üzemeljen

NAP (PRG a módosításhoz)

Napok, mikor duplázás szükséges (UP+MODE)

Prol megjelenítéseHU

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása FC66003946 Rev 00 Ellenőrző egység terminálokhoz FWECSA A FEL/LE NYILAKKAL görgetni lehet a hét napjainak 24 órája között; a görgetés megnyilvánul grakusan (a kurzor képernyő alsó részén fut) és szövegileg is (fent folyamatosan frissül az idősáv). Egy idősávban (OFF, T1, T2, T3) szereplő beállítás módosításához nyomja meg a SET gombot a módosítási módba való belépéshez, majd változtassa meg a beállítást a FEL/LE NYILAK SEGÍTSÉGÉVEL. Végül nyomja meg ismét a SET gombot a megerősítéshez. A következő hét napjára való átlépéshez nyomja meg a PRG gombot. Egy prol kettőzéséhez nyomja meg egyszerre az UP és a MODE gombokat; megjelenik a nap, melyen másolásra kerül a prol: a módosításhoz használja az UP/DOWN nyilakat, majd erősítse meg a SET gombbal. PARAMÉTEREK MENÜJE ÉS LISTÁJA A MENÜ eléréséhez nyomja meg a PRG gombot. A FEL/LE NYILAK segítségével görgetni lehet a MENÜBEN található címek között.

• KONFIGURÁLÁSI MENÜ (hozzáférés a 10-es jelszóval): lásd a megfelelő bekezdést

• SZABÁLYOZÁSI MENÜ (hozzáférés a 77-es jelszóval): lásd a megfelelő bekezdést

• ÓRA BEÁLLÍTÁSI MENÜ(hozzáférés jelszó nélkül): a dátum, a hét napjának és az időpontnak a beállítása.

• IDŐSÁVOK MENÜ (hozzáférés jelszó nélkül)

• HÁLÓZAT ÉS CSATLAKOZÁS MENÜ (hozzáférés a 20-as jelszóval)

• KIMENETEK MEGJELENÍTÉSE MENÜ: a zikai kimenetek állapotának megjelenítése (digitális és 0-10V)

• KIMENETEK TESZT MENÜ (hozzáférés 30-as jelszóval): a zikai kimenetek kinyitása (digitális és 0-10V)

• INFO MENÜ: az installált szoftverrel kapcsolatos információk megjelenítése.

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása

FWECSA Ellenőrző egység terminálokhoz MEGKÖTÉSEK A KONFIGURÁLÁSSAL KAPCSOLATBAN Az egység kongurálásakor az alábbi követelményeket kell szem előtt tartani:

• fűtőszál megléte esetén vízmérő szondának is kell lennie;

• fűtőszál és szelep jelenléte esetén a szelepnek 3 UTASNAK kell lennie (NEM 2UTASNAK);

• ha a Nyári/Téli mód közötti átváltás aktuális beállítása "Auto a vízhőmérséklet tekintetében", elengedhetetlen, hogy fel legyen szerelve vízhőmérséklet érzékelő;

• a 4 csöves terminálokon nem lehet fűtőszál;

• ha egy 4 csöves terminálon csak egy víz érzékelő van, a Nyári/Téli mód közötti átváltás beállítása nem lehet "Auto a vízhőmérséklet tekintetében",

• csak akkor lehet a a Nyári/Téli mód közötti átváltás beállítása "Auto a levegő hőmérséklet tekintetében", ha van elektromos fűtőszál, vagy ha az egység 4 csöves;

• ha a NYÁRI/TÉLI mód közötti átváltás aktuális beállítása "Auto a vízhőmérséklet tekintetében", nem lehet 2 utas szelepet használni. A víz érzékelőt a hidraulikai rendszer egyik pontjára kell felszerelni, minimális keringés mellett.

KONFIGURÁLHATÓ DIGITÁLIS KIMENET

Az egységen van egy digitális kimenet (a kapcsolási rajzon 07-tel jelölve), melynek állapotát hozzá lehet rendelni az alábbi felsorolásban található egységek működési állapotához:

• Hűtés vagy melegítés kérése

• Az egység ON/OFF állapota

• Magas környezeti hőmérséklet

• Alacsony környezeti hőmérséklet

• Hiányzik az engedély a vízhőmérséklet alapján a melegítéshez

• Hiányzik az engedély a vízhőmérséklet alapján a hűtéshez

• Rendszerfelügyelőtől a "DOUT kongurálás" kongurálási paraméteren keresztül választható ki. Ezen kívül a következő "Digitális kimenet logikája" paraméter beállításával ki lehet választani, hogy a relé állapota az NA logikát (normál esetben nyitva) vagy az NC logikát (normál esetben zárva) kövesse.

KÉSZENLÉTI (STAND-BY) MÓD

Ha a felhasználói terminálon 30 másodpercig nem történik semmilyen művelet, a fő képernyő készenléti állapotba vált, mely a "Készenléti mód" paraméter beállítása alapján különböző lehet. Tehát:

• Készenléti mód = Kikapcsolva: a képernyő teljesen elsötétül;

• Készenléti mód = Óra: a képernyő részlegesen elsötétül és mutatja az aktuális dátumot és időt;

• Készenléti mód = Hőmérséklet: a képernyő részlegesen elsötétül és mutatja a környezeti hőmérsékletet és esetlegesen a páratartalmat is (ha van páratartalom érzékelő).

A SOROS ADATÁTVITEL MEGSZAKADÁSA

Ha megszűnik a soros adatátvitel a SLAVE-ként beállított egységgel, a kongurációs paraméter beállításának függvényében az FWECSA vagy megtartja a rendszerfelügyelőtől kapott on/o és téli/nyári üzemmód beállításokat, vagy visszaállítja a billentyűzetről utoljára bevitt paramétereket.HU

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása FC66003946 Rev 00 Ellenőrző egység terminálokhoz FWECSA

• Economy funkció aktiválása

• Elektromos fűtőszál használat engedélyezése

• Minimum hőmérséklet ellenőrzés aktiválása

• Páratartalom ellenőrzés aktiválása

• Páratartalom beállítási pont Amennyiben nem lehetséges egy vagy több címnek a módosításába belépni, előzetesen be kell állítani a megfelelő kongurálási paramétereket. Például az elektromos fűtőszál használatának az engedélyezéséhez előzőleg be kell állítani a fűtőszál meglétét a kongurálási menüben. Előfordulhat, hogy bizonyos paraméter beállítások esetén a kongurációs menü néhány paramétere (vagy értéke) nem hozzáférhető.FC66003946 Rev 00

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása

FWECSA Ellenőrző egység terminálokhoz

SZABÁLYOZÁSI LOGIKÁK

ÁTVÁLTÁS A HŰTÉS/MELEGÍTÉS KÖZÖTT JELMAGYARÁZAT

IGEN NEM A termosztát működési módjának 4 különböző kiválasztható logikája van, az ellenőrző egység kongurálása alapján meghatározva:

• Helyi: a felhasználó választja ki a MÓD gombbal

• Távolság: a DI1 digitális bemenet állapotától függően

• A víz hőmérsékletétől függően Víz érzékelő riasztás esetén a mód ellenőrzése átmenetileg Helyi módba tér vissza.

• A levegő hőmérsékletétől függően: Ahol:

• Set a nyilakkal beállított hőmérséklet

• ZN a semleges zóna A termosztát működési módját a kijelzőn a HŰTÉS éa FŰTÉS jelek mutatják.

Az ellenőrzés két szellőzési típust tud kezelni:

• fokozatos szellőzés meghatározott számú kiválasztható sebességgel (3 vagy 4);

• modulációs szellőzés 0% és 100% között beállítható sebességgel A kezelés típusa a ventilátor típusától függ (fokozatos vagy modulációs), mely a gép peremén található. A szelep típusától függően (ON/OFF vagy modulációs) a fokozatok beállítása két külön logikát követhet. Összefoglalva, a vezérlés által irányított (és alább részletesen leírt) automata szabályozási logikák az alábbiak:

• Fokozatos szellőzés ON/OFF szeleppel (vagy anélkül) 3 sebességen, hűtési és melegítési módban;

• Fokozatos szellőzés ON/OFF szeleppel (vagy anélkül) 4 sebességen, nyári és téli módban;

• Fokozatos szellőzés modulációs szeleppel (vagy anélkül) 3 sebességen, nyári és téli módban;

• Fokozatos szellőzés modulációs szeleppel (vagy anélkül) 4 sebességen, nyári és téli módban;

• a modulációs szellőzés szabályozása ON/OFF szeleppel, nyári és téli módban;

• a modulációs szellőzés szabályozása modulációs szeleppel.

TERMÉSZETES KONVEKCIÓ

Ha a szelepes egységek esetében engedélyezi a kongurációs menü vonatkozó paraméterét, fűtési üzemmódban a rendszer 0,5°C-kal késlelteti a ventilátor bekapcsolását, hogy lehetővé először a természetes konvekciót.

Az UP/DOWN gombok segítségével az alábbi sebességfokozatok közül lehet választani:

• Seb. AUTOMATA: a beállított hőmérséklet és a környezeti levegő alapján;

• Seb. SZUPERMINIMUM: csak akkor lehet kiválasztani, ha az egység típusa 4 sebesség

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása FC66003946 Rev 00 Ellenőrző egység terminálokhoz FWECSA AUTOMATA MŰKÖDÉS 3 SEBESSÉGES EGYSÉGHEZ ÉS ON/OFF SZELEPHEZ/ SZELEPEKHEZ (VAGY AZOK NÉLKÜL): 1 Minimum SEBESSÉG 2 Közepes SEBESSÉG 3 Maximum SEBESSÉG

A 4 sebességes konguráció (szeleppel) esetében a fűtési szellőzés 0.5°C fokkal késik, a természetes konvenció első fázisának lehetővé tétele érdekében. AUTOMATA MŰKÖDÉS 3 SEBESSÉGES EGYSÉGHEZ ÉS MODULÁCIÓS SZELEPHEZ/SZELEPEKHEZ: 1 Minimum SEBESSÉG 2 Közepes SEBESSÉG 3 Maximum SEBESSÉG

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása

FWECSA Ellenőrző egység terminálokhoz

A modulációs szellőzés kezelői logikája – a fokozatos szellőzéshez hasonlón – két lehetséges működési módra képes:

• FIX SEBESSÉGEN történő működés A százalék kiválasztásához használja az UP/DOWN gombokat. Ha a minimum alatti (20%) vagy maximum feleti (100%) szellőzési érték kerül beállításra, aktiválódik az automata mód. KÉZI szellőzés AUTOMATA szellőzés ERŐLTETETT szellőzés AUTOMATA MŰKÖDÉS 3 VAGY 4 SEBESSÉGES EGYSÉGHEZ ÉS ON/OFF SZELEPHEZ/SZELEPEKHEZ VAGY AZOK NÉLKÜL:

FŰTÉS 3 SEGESSÉGES KONFIGURÁCIÓKKAL FŰTÉS 4 SEGESSÉGES KONFIGURÁCIÓKKAL A 4 sebességes konguráció esetében a fűtési szellőzés 0.5°C fokkal késik, a természetes konvenció első fázisának lehetővé tétele érdekében. ENGEDÉLY A VÍZHŐMÉRSÉKLET ALAPJÁN A szellőzés típusától (fokozatos vagy modulációs) függetlenül, a szellőzés alá van rendelve a berendezésben lévő víz hőmérsékleti ellenőrzésének. A munkavégzés módjának megfelelően különböző engedélyezési küszöbök vannak a melegítés és a hűtés során.

Ennek az engedélynek az elmaradásáról üzenet jelenik meg a kijelzőn a termosztát hívásakor, eközben pedig villog a Melegítés és a Hűtés aktív módjához tartozó lámpa. Ez az engedély az alábbi esetekben nem kerül gyelembevételre:

• nincs vízhőmérséklet érzékelő, vagy riasztás alatt áll, mert le van csatlakoztatva

• hűtéskor, 4 csöves kongurációkkalloading-circle-1loading-circle-1HU

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása FC66003946 Rev 00 Ellenőrző egység terminálokhoz FWECSA Miután a hőmérséklet visszaemelkedett 10°C fölé, a termosztát kikapcsol. A digitális bemenettől esetlegesen érkező OFF letiltja ezt a logikát.

A csak Hűtési módban használható páramentesítő funkció a terminált a környezeti páratartalom csökkentése érdekében tudja működtetni a setup menüben lévő paraméterben megadott beállítási pont eléréséig. A funkció csak akkor tud működni, ha a kongurálási menüben be lett állítva a páratartalom érzékelő jelenléte. LOGIKA A szellőzés sebessége a minimumra lesz szorítva, vagy ha a hőmérséklet nagyon meghaladja a beállítási pontot, közepes sebességre: Mivel vissza kell állítani a páratartalmat a beállított értékre, a szellőzés (és ha van, a szelep is) bekapcsol akkor is, ha a környezeti hőmérséklet elérte a vonatkozó beállítási pontot (látható a kijelzőn). Ha az érték túlságosan a beállított küszöb alá süllyed, a logika átmenetileg letiltásra kerül. ENGEDÉLY A VÍZHŐMÉRSÉKLET ALAPJÁN A páramentesítő aktiválásához az engedély összefügg a vízhőmérséklet ellenőrzésével. Alább a vonatkozó engedélyezési logika: Ha nem érkezik meg az engedély, felfüggesztésre kerül a páramentesítési funkció. Ez az érzékelő lecsatlakoztatása esetén is bekövetkezik. A hivatkozási páratartalom elérése vagy a vezérlő kikapcsolása esetén a páramentesítés kikapcsol. RIASZTÁSOK A vezérlő által kezelt riasztások az egység kongurálása szerint előírt érzékelők hiányára vonatkoznak. Ezért a lehetséges riasztások az alábbiak:

• Levegő hőmérséklet érzékelő riasztás

• Vízhőmérséklet érzékelő riasztás

• Páratartalom érzékelő riasztásFC66003946 Rev 00

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása

FWECSA Ellenőrző egység terminálokhoz

HÁLÓZATOK ÉS CSATLAKOZÁS

RÁKÖTÉS A FELÜGYELŐ RENDSZERRE KÜLSŐ ELLENÖRZŐ RENDSZER MEGOLDÁS A bekötés Külső ellenörző rendszer 3.10 vagy annál nagyobb modelleken végezhető el Az RS485 soros adatátviteli rendszeren keresztül rá lehet kötni az FWECSA vezérlőket (247-ig) egy kezelő szoftverre, mely kommunikációs protokollként a MODBUS RTU-t használja az alábbi jellemzőkkel:

• beállítható baud (alapbeállítás: 9600);

• 1 bit stop Egy felügyelő hálózaton belül minden FWECSA vezérlő SLAVE-ként viselkedik a központi vezérlő rendszerrel szemben, mely a hálózat MASTER-e (01ábra). A hálózat kábelezését követően az összes FWECSA vezérlést kongurálni kell. Nyomja meg a PRG gombot a MENÜ eléréséhez, majd lépjen be a "Hálózatok és csatlakozások almenübe (jelszó = 20). Az alábbiak szerint állítsa be az RS485 SETUP paramétereket:

• MST/SLV = “Slave SPV-től”

• Protocoll = “Modbus”

• Soros port = 1 és 255 közötti érték beállítandó

• Sebesség = a Master igényeinek megfelelően kell beállítani ne változtassa meg az OC SETUP PARAMÉTEREKET MST/SLV = semmilyen). A hálózat kábelezésével kapcsolatos részletekért ajánlott elolvasni az “RS485 HÁLÓZAT” c. dokumentumot, melyet a Daikin weboldalon keresztül lehet letölteni. A SLAVE-ként működő vezérlő egység által elismert és irányított funkciók az alábbiak:

01 coil status leolvasása 02 input status leolvasása 03 holding register leolvasása 04 input register leolvasása 15 coil status többszörös kiírás 16 holding register többszörös kiírásHU

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása FC66003946 Rev 00 Ellenőrző egység terminálokhoz FWECSA A lehetséges kombinációk az alábbiak: COIL STATUS LEOLVASÁSI/KIÍRÁSI DIGITÁLIS

1 ON/OFF parancs 2 NYÁR/TÉL parancs 3 ECONOMY parancs 4 FAGYÁSGÁTLÓ ENGEDÉLYEZÉSE parancs 5 ELEKTROMOS FŰTŐSZÁLAK ENGEDÉLYEZÉSE parancs 6 modulációs szellőzés KÉZ/AUTO vezérlője 7 ON/OFF engedélyezés MASTER-től 8 ECONOMY engedélyezés MASTER-től 9 NYÁR/TÉL engedélyezés MASTER-től 10 FAGYGÁTLÁS engedélyezés MASTER-től 11 ELEKTROMOS FŰTŐSZÁLAK engedélyezése MASTER-től 12 BEÁLLÍTÁSI PONT engedélyezés MASTER-től 13 BEÁLLÍTÁSI PONT HATÁRÉRTÉKEK engedélyezés MASTER-től 14 SZELLŐZÉSI SEBESSÉG engedélyezés MASTER-től 15 BILLENTYŰZET BLOKKOLÁS vezérlő 16 PÁRATARTALOM ELLENŐRZÉS MASTERRŐL engedélyezés 17 PÁRAELLENŐRZÉS engedélyezése 18 07 DIGITÁLIS KIMENET KONFIGURÁLÁSA parancs INPUT STATUS (CSAK LEOLVASÁSI DIGITÁLIS)

3 ECONOMY aktív 4 FAGYGÁTLÁS aktív 5 RIASZTÁS jelenléte 6 Környezeti hőmérséklet érzékelő riasztás 7 Vízhőmérséklet érzékelő riasztás 8 Melegvíz hőmérséklet érzékelő riasztás (csak 4 csöves egység esetén) 9 Környezeti páratartalom érzékelő riasztás 10 Sebesség szám (3/4) 11 Csövek száma (2/4) 12 Szellőzés típusa (STEP/MODULÁCIÓS) 13 Beállítási érzékelő (KIJELZŐ/EGYSÉG) 14 Fűtőszálak megléte 15 Páratartalom érzékelő megléte 16 1. digitális kimenet állapot (O1) 17 2. digitális kimenet állapot (O2) 18 3. digitális kimenet állapot (O3) 19 4. digitális kimenet állapot (O4) 20 5. digitális kimenet állapot (O5) 21 6. digitális kimenet állapot (O6) 22 7. digitális kimenet állapot (O7)

Vízérzékelő jelen van

Használati meleg víz érzékelő jelen van (4 csöves hidronikus egység)

Hidronikus egység távvezérléssel kikapcsolva

Levegő befújás beállítása (kézi/automatikus)

ECONOMY engedélyezése érintkezővelFC66003946 Rev 00

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása

FWECSA Ellenőrző egység terminálokhoz HOLDING REGISTER LEOLVASÁS/KIÍRÁS TELJES/ANALÓG

1 Nyári hőmérséklet SET (hűtés) 2 Nyári hőmérséklet SET minimum limit 3 Nyári hőmérséklet SET maximum limit 4 Téli hőmérséklet SET (melegítés) 5 Téli hőmérséklet SET minimum limit 6 Téli hőmérséklet SET maximum limit

Egyszeri hőmérséklet SET (ha a NYÁR/TÉL mód víz/lev. hőmérsékleten) 8 Páratartalom SET 9 Páratartalom SET minimum limit 10 Páratartalom SET maximum limit

Fokozatos szellőzés sebessége: 0 = szuper-minimum seb. 1 = minimum seb. 2 = közepes seb. 3 = maximum seb. 4 = seb. AUTO 12 Modulációs szellőzési sebesség INPUT REGISTER

1 Környezeti hőmérséklet 2 Környezeti páratartalom 3 Vízhőmérséklet 4 Melegvíz hőmérséklet (csak 4 csöves egység esetén)

Fokozatos szellőzés állapota: 0 = szellőzés áll 1 = szuper-minimum seb. 2 = minimum seb. 3 = közepes seb. 4 = maximum seb. 6 Modulációs szellőzés % értéke 7 1. analóg kimenet % értéke 8 2. analóg kimenet % értéke 9 3. analóg kimenet % értéke 10 Aktív hőmérséklet SET 11 Nyári hőmérséklet SET 12 Téli hőmérséklet SET

Egyszeri hőmérséklet SET (ha a NYÁR/TÉL mód víz/lev. hőmérsékleten) 14 Aktív páratartalom SET 15 Szelep típusa (NINCS/ON-OFF/MODULÁCIÓS)

"SMALL" HÁLÓZATI MEGOLDÁSOK

A "SMALL" hálózati megoldások MASTER/SLAVE hálózati rendszert használnak, melyben az egyik FWECSA vezérlő MASTER funkciót tölt be, a többi FWECSA vezérlő pedig SLAVE-ként funkcionál. Két úton lehetséges a megvalósítás, mindegyik más funkciókkal bír és más a csatlakoztatások típusa is:

• SMALL hálózat az RS485 adatátviteli rendszeren

• SMALL hálózat PLC-n SMALL HÁLÓZAT AZ RS485 ADATÁTVITELI RENDSZEREN Ebben az esetben a csatlakoztatás RS485 buszon keresztül történik, melyet árnyékolt, csavart érpáras adatkábel alkot (02 ábra). A MASTER vezérlő a SLAVE vezérlőknek a következő beállításokat küldi el:

• Működési mód: (HŰTÉS vagy FŰTÉS);

• A vezérlő ON/OFF állapota: az összes SLAVE vezérlő egység alkalmazkodik a MASTER vezérlő egység bekapcsolt/kikapcsolt állapotához;

• A minimum környezeti hőmérséklet ellenőrzésének az engedélyezése;

• Környezeti hőmérséklet SET; vagy (a "Hálózatok és csatlakoztatások" menüben található "Hőmérséklet ellenőrzés a MASTER által" paraméter alapján):

• Határértékek a környezeti hőmérsékleti beállítás módosításához (mind NYÁRI mind TÉLI módban): minden SLAVE vezérlő egység esetében a SET megváltozása a MASTER vezérlő egységen beállított értékhez képest ± 2°C fokkal megengedett. Ami az ON/OFF állapotot illeti, minden SLAVE vezérlő egységen megengedett:

• automatikus helyi BEKAPCSOLT állapot a minimum környezeti hőmérséklet ellenőrzési funkciójának a kérése esetén

• automatikus BEKAPCSOLT/KIKAPCSOLT állapot az idősávok szerint, amennyiben engedélyezve vannak;

• OFF a SLAVE vezérlő egységen, amennyiben az engedélyezve van. Minden SLAVE vezérlő egység megőrzi az önállóságát a szellőzés sebességét, az ECONOMY funkció aktiválását és a SET érték beállítását illetően (a fenti korlátozásokkal).HU

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása FC66003946 Rev 00 Ellenőrző egység terminálokhoz FWECSA Ez a típusú hálózat nem teszi lehetővé egy felügyeleti hálózat jelenlétét (Külső ellenörző rendszer megoldás), mivel az összes vezérlő egység (MASTER és SLAVE) RS485 soros portja el van már foglalva a SMALL hálózat kivitelezésével. A hálózat kábelezését követően az összes FWECSA vezérlést kongurálni kell. Nyomja meg a PRG gombot a MENÜ eléréséhez, majd lépjen be a "Hálózatok és csatlakozások almenübe (jelszó = 20). Az alábbiak szerint állítsa be az RS485 SETUP paramétereket:

• MST/SLV = állítsa be a “Master”-ként a megfelelő FWECSA vezérlő egységet, majd állítsa be "Helyi slave”ként az összes SLAVE-ként működtetni kívánt FWECSA vezérlő egységet.

• Protocoll = “Modbus”

• Soros cím = 1 és 255 közötti érték beállítandó, csak a SLAVE vezérlők esetében.

• Sebesség = nem módosítható (9600) Ne változtassa meg az OC SETUP PARAMÉTEREKET MST/SLV = semmilyen).

Ez a típusú kongurálás lehetővé teszi, hogy egyetlen felhasználói terminálon keresztül akár 32 hidronikus berendezést egyszerre lehessen ellenőrzés alatt tartani. Ebben az esetben a csatlakoztatás PLC buszon keresztül történik, melyet árnyékolt, csavart érpáras adatkábel alkot (02 ábra). Ebben az esetben a MASTER vezérlő egység az összes SLAVE vezérlő egység számára a saját működési logikáját küldi el (pillanatról pillanatra). Egyik SLAVE vezérlő egységnek sincs tehát semmi önállósága, ezért nincs ellátva saját felhasználói terminállal. Ehhez a típusú hálózathoz max. 32 SLAVE vezérlő egységet lehet csatlakoztatni. A I/O egységek hálózatra való rácsatlakoztatása előtt valamennyi egységet kongurálni kell. Csatlakoztassa a felhasználói terminált az összes I/O egységhez. Nyomja meg a PRG gombot a MENÜ eléréséhez, majd lépjen be a "Hálózatok és csatlakozások almenübe (jelszó = 20). Az alábbiak szerint állítsa be a PLC SETUP paramétereket:

• MST/SLV = állítsa be a “Master”-ként a megfelelő I/O egységet, majd állítsa be "Slave”ként az összes SLAVE-ként működtetni kívánt egységet.

• Soros cím = 2 és 34 közötti érték beállítandó a SLAVE vezérlők esetében. EKkor az összes I/O egységet rá lehet kötni a hálózatra. Miután az egység SLAVE-ként be lett állítva, az a továbbiakban nem tud akármelyik felhasználói terminállal kommunikálni. Ezért ha a beállítások megváltoztatására van szükség, VISSZAÁLLÍTÁST (RESET) kell végezni a következőképpen: válassza le az egységet a hálózatról, miközben az ellátást kap, majd helyezze rövidzárlat alá a 10-es digitális bemenetet 15 másodpercre (I10 és IC kapcsok). A hálózatra kötött összes hidronikus terminál (MASTER és SLAVE) kongurációjának meg kell egyeznie.FC66003946 Rev 00

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása

FWECSA Ellenőrző egység terminálokhoz

A PLC-n működő SMALL hálózatot rá lehet kötni egy felügyelő hálózatra (Külső ellenörző rendszer megoldás vagy SMALL) az RS485 adatátviteli rendszerben a MASTER vezérlő egység RS485 soros portján keresztül, íly módon KEVERT HÁLÓZAT jön létre. A 04 ábrán az egy felügyelő hálózathoz rendelt, PLC-n működő SMALL hálózat alkotta kevert hálózat ábrája található.

Hálózat Kevert RS485 MST/SLV Slave SPV-től FWECSA Master: Master

FWECSA Master: Master FWECSA Slave: Slave SPV-től FWECSA Slave: Slave SPV-től Protokoll Modbus Modbus - Modbus Soros cím 1... 255 FWECSA Master: 0

Sebesség A Master alapján 9600 - 9600

LED ÁLLAPOTA OFF egység ON egység Riasztás áll fenn NETWORK LED Master OC Kommunikáció OK Kommunikáció hiányzik A I/O egységet elölről nézve az ÁLLAPOT LED balra található, a HÁLÓZAT LED pedig jobb oldalon.

Ellátás 230Vac 50/60Hz Teljesítmény 2,5 W Működési hőmérséklet Tartomány 0-50°C Tárolási hőmérséklet Tartomány -10-60°C IP Védelmi osztály IP30 (felhasználói terminál) Egysége típusa 1.C típus Kimeneti relé Normal Open 5A @ 240V (Ellenálló) Max. környezeti hőmérséklet: 105°C Mikro-megszakítás Bemenetek NTC hőmérséklet érzékelő Aktív érzékelők 0-5V Tiszta csatlakozások (digitális bemenetek) Hőmérséklet érzékelők Érzékelők NTC 10K Ohm @25°C Tartomány -25-100°C Páratartalom érzékelő Resistive típusú érzékelő Tartomány 20-90%RH Kábelek max átmérője a kapcsokhoz 1,5 mm

Szennyezési fokozat II fok Hőnek/tűznek való ellenállás kategóriája D kategória Túlfeszültségi kategória II-es kategória EMC megfelelőségi szabványok EN 61000-6-1(2007) EN 61000-6-3(2007) + A1(2011)HU

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása FC66003946 Rev 00 Ellenőrző egység terminálokhoz FWECSA

BESZERELÉS ÉS KARBANTARTÁS

A következőkben bemutatjuk a kezelőfelület, az áramköri kártya és az érzékelők telepítésének lépéseit külön kitekintéssel a Daikin termékcsalád hidronikus modelljeire.

AZ ÉRZÉKELŐK BESZERELÉSE

Az FWECSA vezérlő az alábbi érzékelőket vezérli:

• A felhasználói terminálba integrált érzékelő, mely leolvassa a levegő hőmérsékletét; nem igényel különösebb eljárást a beszerelés során.

• Érzékelő (opcionális és az előző alternatívája), mely a I/O egységhez van kötve és a gép által beszívott levegő hőmérsékletét olvassa le, vagy bármely olyan ponton észlelhető hőmérsékletet, mely alá van rendelve a hőmérséklet beállításának (TÁVOLI LEVEGŐ HŐMÉRSÉKLET ÉRZÉKELŐ).

• Érzékelők (opcionálisak), melyek a víz hőmérsékletét olvassák le: be lehet kötni egy vagy két érzékelőt attól függően, hogy a terminál 2 vagy 4 csöves berendezéshez van kötve.

• Érzékelő (opcionális) a I/O egységhez kötve, a páratartalom leolvasásához. A működési zavarok és rendellenességek megelőzése érdekében az érzékelők vezetékei NEM lehetnek az elektromos kábelek (230V) közelében. A TÁVOLI LEVEGŐ HŐMÉRSÉKLET ÉRZÉKELŐ BESZERELÉSE A környezeti hőmérséklet beállításához való távoli levegő hőmérséklet érzékelő opcionális tartozék. Ha van ilyen érzékelő használatban, az a fő szabályozási érzékelő a felhasználói terminál belsejében található érzékelő helyett. Minden esetben ki lehet választani a fő környezeti hőmérséklet szabályozó érzékelőt. Ehhez a "levegő érzékelő" paramétert kell beállítani a KONFIGURÁLÁSI MENÜBEN. A távoli levegő érzékelőt minden esetben a I/O egység I1-C1 kapcsaihoz kell kötni.

FWV, FWL, FWM, FWZ, FWR, FWS

Használja a mellékelt műanyag öntapadó érzékelőtartót:

• Hűtő-fűtő berendezés talpazat nélkül (05 ábra)

• Hűtő-fűtő berendezés talpazattal (06 ábra)

• Hűtő-fűtő berendezés elülső beszívással (07 ábra) A PÁRATARTALOM ÉRZÉKELŐ BESZERELÉSE A páratartalom érzékelő egy opcionális kiegészítő. Ha van, a I/O egység SU- SU kapcsaiba kell kötni. Az érzékelő szenzorát el lehet helyezni úgy, hogy áthaladjon azon az egységbe beáramló levegő (ha van távoli hőmérséklet érzékelő, kösse össze azokat a lenti ábrán látható módon). A szenzor elhelyezhető más olyan ponton is, ahol a hőmérséklet és a páratartalom beállítása szükséges. LEHETŐSÉG van elhelyezni az érzékelő szenzorát a felhasználói terminál belsejébe is; ehhez a terminál alján lévő megfelelő kampót kell használni (08 ábra). A páratartalom érzékelőhöz mellékelt kábel árnyékolva van. Az árnyékolást nem szükséges a I/O egységre kötni. Amennyiben a relatív páratartalom leolvasását zavarják az elektromos kábelek vagy más elemek, kösse a fent említett árnyékolást az RS485 soros port GND kapcsába. A VÍZ ÉRZÉKELŐ BESZERELÉSE A vízhőmérséklet érzékelő (fehér kábel) opcionális. 2 csöves egység esetén (egy akkumulátor) a víz érzékelőt a I/O egység I2 - C1 kapcsaiba kell kötni. 4 csöves egység esetén ki lehet választani (a KONFIGURÁLÁSI MENÜBEN TALÁLHATÓ "víz érzékelők száma" paraméteren keresztül) a használni kívánt érzékelők (egy vagy kettő) számát. Egy víz érzékelő kiválasztása esetén azt úgy kell beszerelni, hogy leolvassa a melegítési víz hőmérsékletét (tehát a meleg víz akkumulátorra kell szerelni) és a I/O egység I2 - C1 kapcsaiba kell kötni. Két víz érzékelő kiválasztása esetén a hideg víz hőmérsékletét leolvasó érzékelőt a I/O egység I2 - C1 kapcsaiba kell kötni, a meleg víz hőmérsékletét leolvasóFC66003946 Rev 00

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása

FWECSA Ellenőrző egység terminálokhoz érzékelőt pedig a I/O egység I3 - C1 kapcsaiba.

FWV, FWL, FWM, FWZ, FWR, FWS

A víz érzékelőhöz használja a megfelelő réz érzékelő tartót, és az adott esetnek megfelelően rendezze azt el az alább leírtak szerint. Hűtő-fűtő berendezések az alábbiakhoz:

• 2CSÖVES berendezés - NINCS SZELEP vagy 2 UTAS SZELEP: a víz érzékelőt a hőcserélőn kell elhelyezni (09 ábra);

• 4CSÖVES berendezés - NINCS SZELEP vagy 2 UTAS SZELEP: a víz érzékelőt (ha csak egy van) a fűtőkör hőcserélőn kell elhelyezni (10. ábra); az esetleges második érzékelőt a hűtőkör hőcserélőjére kell helyezni;

• 2CSÖVES berendezés - 3 UTAS SZELEP: a víz érzékelőt a szelep bemeneténél kell elhelyezni, a berendezéstől érkező szakaszon (11.ábra);

• 4CSÖVES berendezés - 3 UTAS SZELEP: a víz érzékelőt (ha csak egy van) a melegítési szelep bemeneténél kell elhelyezni, a körtől érkező szakaszon (12.ábra); az esetleges második érzékelőt a hűtési szelep bemeneténél kell elhelyezni a körtől érkező szakaszon. FWD Például, a bal oldalra szerelt szelepek: Víz érzékelő 2 csöves berendezéshez Víz érzékelő 4 csöves berendezéshez LEVEGŐ LEVEGŐ

• A szeleppel nem rendelkező FWD egységek és két csöves berendezések esetén a víz érzékelőt a hőcserélő bemeneténél lévő csőre kell szerelni.

• A szeleppel nem rendelkező FWD egységek és négy csöves berendezések esetén a víz érzékelőt a fűtőkör hőcserélő bemeneténél lévő csőre kell szerelni. FWB-FWP Például, a bal oldalra szerelt szelepek: Berendezés csöve, melyről a felhasználó gondoskodik

• A szeleppel nem rendelkező FWB-FWP egységek és két csöves berendezések esetén a víz érzékelőt a hőcserélő bemeneténél lévő csőre kell szerelni.

• A szeleppel nem rendelkező FWB-FWP egységek és négy csöves berendezések esetén a víz érzékelőt a fűtőkör hőcserélő bemeneténél lévő csőre kell szerelni.HU

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása FC66003946 Rev 00 Ellenőrző egység terminálokhoz FWECSA A FELHASZNÁLÓI TERMINÁL BESZERELÉSE A vezérlőpult beszereléséhez válasszon ki egy olyan helyet, mely könnyen elérhető a funkciók beállításához és hatékony a környezeti hőmérséklet észlelésében (legalább 1,5 m magasságban van a padlóhoz képest). Kerülendő tehát:

• a napsugaraknak közvetlenül kitett pontok;

• a meleg vagy hideg levegő áramlatok által közvetlenül érintett pontok;

• olyan gátakat képezni, melyek meggátolják a hőmérséklet helyes leolvasását (függönyzetek vagy mobil elemek);

• vízgőz állandó jelenléte (konyha stb.);

• letakarni vagy foglalatba rakni a fali pultot. A fali vezérlő egység beszerelésekor a kábelek elhelyezéséhez ajánlott 503- as fali szerelvénydobozt használni a vezérlő egység mögött. A beszerelés az alábbi műveleteket foglalja magában:

• Vegye ki a vezérlő zárócsavarját (13. ábra).

• 503-as fali szerelvénydoboz használata esetén vezesse át a kábeleket a vezérlő egység alján található résen, majd rögzítse a dobozt a megfelelő lyukakon keresztül (13. ábra).

• Egyéb esetben a rögzítő lyukak közelében fúrja ki a falat azon a helyen, ahová az ellenőrző egységet be kívánja szerelni. A fúráshoz sablonként használja a vezérlőegység alját. Vezesse át a kábeleket az ellenőrző egység alján lévő résen, majd rögzítse az egységet a falhoz az előzőleg kifúrt lyukakon keresztül (14 ábra).

• A kapcsot kösse a kijelzőhöz.

• A zárócsavarokkal zárja vissza a vezérlő egységet. A vezérlőpult és a I/O egység közötti csatlakoztatást a PLC 2 kapcsos csatlakozóin keresztül kell megvalósítani (lásd a kapcsolási rajzot). A I/O egység esetében a csatlakozáshoz két csatlakozó van: a két használat között semmilyen különbség nincs. Ajánlott árnyékolt, csavart érpáras adatkábelt használni. Javasolt továbbá az árnyékolt kábelt a kapocsba (-) a felhasználói terminál oldalán és a I/O egység oldalán is bekötni(19. ábra). FELSZERELÉS A I/O EGYSÉGRE FWV, FWL, FWM, FWZ, FWR, FWS, FWD

• A FWD-FWB-FWP-FWZ-FWV-FWR-FWL-FWS-FWM terminálok esetében a I/O egységet szerelje a megfelelő rögzítő kengyelre a 9,5 mm hosszú mellékelt csavarokkal (15-16-17 ábra);

• A 25 mm hosszú mellékelt csavarokkal rögzítse a kengyelre a 3 utas sorkapcsot;

• Szerelje fel a kengyelt a terminál mellé, a víz bemeneti/kimeneti kollektorokkal szemben;

• A kapcsolási rajz alapján végezze el az elektromos bekötéseket (19.ábra); a sorkapocs (CN) és az egység összekötésére használjon 1,5 mm keresztmetszetű kábelt

• A FWB-FWP terminálra szerelje fel a I/O egységet közvetlenül az elektromos dobozon, a 9,5 hosszú, mellékelt csavarok segítségével (18. ábra).

• A kapcsolási rajz alapján végezze el az elektromos bekötéseket (19ábra); a sorkapocs (CN) és az egység összekötésére használjon 1,5mm keresztmetszetű kábelt

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása

FWECSA Ellenőrző egység terminálokhoz

ELEKTROMOS BEKÖTÉSEK

Az összes műveletet szakszemélyzetnek kell elvégeznie, az érvényben lévő szabványoknak megfelelően. Bármilyen elektromos természetű beavatkozáshoz tekintse át az egyéghez tartozó kapcsolási rajzokat. Ezen kívül ajánlott ellenőrizni, hogy az elektromos hálózat jellemzői megfelelnek-e az elektromos adatok táblázatában megadott értékeknek. A villamos részeken bármilyen művelet elvégzése előtt győződjön meg arról, hogy a készülék ki van kapcsolva. Ellenőrizze, hogy a hálózati feszültség megfelel az egység névleges adatainak (feszültség, fázisok száma, frekvencia), melyek a gépre rögzített táblán találhatók. Az ellátási feszültség a névleges értékhez képest nem szenvedhet el ±5%-nál nagyobb változást. Az elektromos bekötéseket az egységhez mellékelt kapcsolási rajznak és az érvényben lévő szabványoknak megfelelően kell végezni. KARBANTARTÁS A karbantartási műveleteket kizárólag a gyártó által felhatalmazott asszisztencia központ vagy szakszemélyzet végezheti. Bármilyen karbantartási vagy tisztítási művelet előtt ki kell kapcsolni a készüléket biztonsági okokból.HU

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása FC66003946 Rev 00 Ellenőrző egység terminálokhoz FWECSA I/O EGYSÉG TÁBLÁZATA (19. ábra)

L Fázis N Semleges BEMENETEK I1 Környezeti hőmérséklet NTC érzékelő I2 Víz NTC érzékelő I3 Melegvíz NTC érzékelő (csak 4 csöves egység esetén) I4 Nem használt I5 Nem használt IC Közös az NTC érzékelők esetén +5 Nem használt I6 Bemenet távoli ON/OFF szabályozáshoz I7 Bemenet távoli NYÁR/TÉL szabályozáshoz I8 Bemenet távoli ECONOMY szabályozáshoz I9 Nem használt I10 Nem használt IC Közös az I6-I7-I8 esetében SU - SU Páratartalom érzékelő KIMENETEK A1 Brushless szellőzés moduláció

Vízszelep moduláció (hideg 4 csöves egység esetén)

Meleg víz hőmérséklet érzékelő moduláció (csak 4 csöves egység esetén) CA Közös a 0-10V kimenetek esetén O1 Szuper-minimum sebesség O2 Minimum sebesség O3 Közepes sebesség O4 Maximum sebesség O5 Vízszelep (hideg 4 csöves egység esetén) O6 Melegvíz szelep (csak 4 csöves egység) vagy fűtőszál C1 Közös a 01-06 relés kimenetek esetében O7 Kongurálható jelzési kimenet C7 Közös a 07 relés kimenetek esetében AJTÓK (EGYSÉG ELÜLSŐ OLDALA) A/B/GND SOROS RS485 MODBUS protokoll + / - Kijelző vagy másodi egység bekötése + / - Kijelző vagy másodi egység bekötése KAPCSOLÁSI RAJZ (19. ábra) JELMAGYARÁZAT SA Környezeti hőmérséklet érzékelő SW Vízhőmérséklet érzékelő (csak 4 csöves egység esetén) SWH Melegvíz hőmérséklet érzékelő (csak 4 csöves egység esetén) SU Környezeti páratartalom érzékelő ON/OFF Tiszta érintkezés távoli ON/OFF szabályozáshoz SUM/WIN Tiszta érintkezés távoli NYÁR/TÉL szabályozáshoz ECONOMY Tiszta érintkezés távoli ECONOMY szabályozáshoz FAN 0/10V Modulációs ventilátor 0/10V VC 0/10V Vízszelep (hideg 4 csöves egység esetén) modulációs 0/10V VH 0/10V Melegvíz modulációs szelep (csak 4 csöves egység) MV Ventilátor INV Ventilátor invertere MV INV Ventilátor motor invertere V1 Szuper-minimum sebesség V2 Minimum sebesség V3 Közepes sebesség V4 Maximum sebesség COM Azonos az ON/OFF kimeneteknél VC Vízszelep (hideg 4 csöves egység esetén) VH/RE Melegvíz szelep (csak 4 csöves egység) vagy elektromos fűtőszál CN Egység sorkapocs IL Megszakító (nem tartozék) F Biztosíték (nincs mellékelve) L Fázis N SemlegesОГЛАВЛЕНИЕ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
