BEDIENUNGSANLEITUNG EWAD645TZPS DAIKIN

ORIGINALANLEITUNG IN ENGLISCH

Diese Anleitung ist ein wichtiges Dokument zur Unterstützung des Fachpersonals, dennoch kann es niemals ein Ersatz für das Personal sein. Vielen Dank für den Kauf dieses Chillers DIESE ANLEITUNG BITTE VOR DER INSTALLATION UND DER INBETRIEBNAHME AUFMERKSAM LESEN.

BEI EINER UNSACHGEMÄSSEN INSTALLATION KANN

ES ZU ELEKTRISCHEN SCHLÄGEN, KURZSCHLÜSSEN, LECKAGEN, BRÄNDEN ODER ANDEREN SCHÄDEN AM

GERÄT BZW. VERLETZUNGEN AN PERSONEN

DIE EINHEIT MUSS DURCH FACHPERSONAL

DIE INBETRIEBNAHME DER EINHEIT MUSS DURCH

AUTORISIERTES UND GESCHULTES FACHPERSONAL

ERFOLGEN. SÄMTLICHE ARBEITEN SIND GEMÄSS GESETZ UND ÖRTLICHER VORSCHRIFTEN AUSZUFÜHREN.

INSTALLATION UND INBETRIEBNAHME DER EINHEIT

SIND STRENGSTENS VERBOTEN, WENN NICHT ALLE

IN DER VORLIEGENDEN ANLEITUNG ENTHALTENEN

ANWEISUNGEN EINDEUTIG SIND. SICH BITTE BEI ALLEN ZWEIFELSFÄLLEN UND BEI

FRAGEN AN DEN VERTRETER DES HERSTELLERS

WENDEN. Beschreibung Die erworbene Einheit ist ein „luftgekühltes Kühlaggregat“, d. h. eine Maschine zum Kühlen von Wasser (oder einer Wasser- Glykol-Mischung) in den nachstehend beschriebenen Grenzen. Der Betrieb der Einheit basiert auf der Kompression, Kondensation und Verdampfung nach dem umgekehrten Carnot-Zyklus. Die wichtigsten Komponenten sind: - Schraubenverdichter zur Druckerhöhung des Kühlmitteldampfes vom Verdampfungsdruck auf den Kondensationsdruck. - Verdampfer, in dem das flüssige Kältemittel bei geringem Druck verdampft, um das Wasser im „Kühlmodus“ zu kühlen. - Verflüssiger, in dem der Hochdruckdampf kondensiert und dadurch die dem gekühlten Wasser entzogene Wärme mithilfe eines luftgekühlten Wärmetauschers in die Atmosphäre abführt. - Expansionsventil, mit dem der Druck der kondensierten Flüssigkeit vom Kondensations- auf den Verdampfungsdruck vermindert wird. Allgemeine Informationen Alle Einheiten werden mit Schaltplänen, geprüften Zeichnungen, Typenschild und DOC (Konformitätserklärung) ausgeliefert; diese Unterlagen zeigen alle technischen Daten der erworbenen Einheit und

GELTEN ALS FESTER UND WESENTLICHER

BESTANDTEIL DIESER ANLEITUNG

Bei Unstimmigkeiten zwischen der vorliegenden Anleitung und den Unterlagen des Geräts gelten stets die Unterlagen am Gerät. In Zweifelsfällen bitte an den Vertreter des Herstellers wenden. Zweck der vorliegenden Anleitung ist es, dem Installateur und dem qualifizierten Techniker alle für die korrekte Installation, Inbetriebnahme und Wartung der Einheit erforderlichen Informationen an die Hand zu geben, ohne dass Gefahren für Personen, Tiere oder Sachen entstehen. Empfang der Einheit Sobald die Einheit am Installationsort eintrifft, ist sie auf Beschädigungen zu untersuchen. Alle im Lieferschein genannten Komponenten müssen inspiziert und kontrolliert werden. Für den Fall, dass die Einheit beschädigt sein sollte, darf das beschädigte Material nicht entfernt werden, sondern der Schaden ist unverzüglich der Speditionsfirma anzuzeigen und diese ist zur Inspektion der Einheit aufzufordern. Teilen Sie den Schaden unverzüglich dem Vertreter des Herstellers mit und senden Sie wenn möglich Fotos mit ein, die bei der Ermittlung der Verantwortlichen nützlich sein können. Der Schaden darf nicht repariert werden, bevor die Inspektion durch den Vertreter der Speditionsfirma erfolgt ist. Vor dem Installieren der Einheit ist zu prüfen, ob das Modell und die auf dem Typenschild angegebene Spannung korrekt sind. Nach der Annahme der Einheit kann der Hersteller nicht mehr für bestehende Schäden haftbar gemacht werden. Betriebsgrenzen Lagerung Die Umgebungsbedingungen müssen in folgenden Grenzen liegen: Minimale Umgebungstemperatur: -20°C Maximale Umgebungstemperatur: 57°C Maximale relative Luftfeuchtigkeit : 95% ohne Kondensation Die Lagerung bei einer niedrigeren als der minimalen Temperatur kann zur Beschädigung der Komponenten führen. Bei Lagerung oberhalb der maximalen Temperatur können sich die Sicherheitsventile öffnen. Bei Lagerung in einer Atmosphäre mit Kondenswasserbildung können die elektrischen Bauteile beschädigt werden. Betrieb Der Betrieb ist innerhalb der in den folgenden Abbildungen "Betriebsgrenzen" angegebenen Grenzen zulässig. Die Einheit muss mit einem Wasserdurchsatz am Verdampfer betrieben werden, der (unter Standard-Betriebsbedingungen) zwischen 50% und 140% des Nenndurchsatzes liegt. Bei Betrieb außerhalb der genannten Grenzen kann die Einheit beschädigt werden. Sich in Zweifelsfällen bitte an den Vertreter des Herstellers wenden. Abbildung 1 - Am Schaltschrank angebrachte Klebeschilder

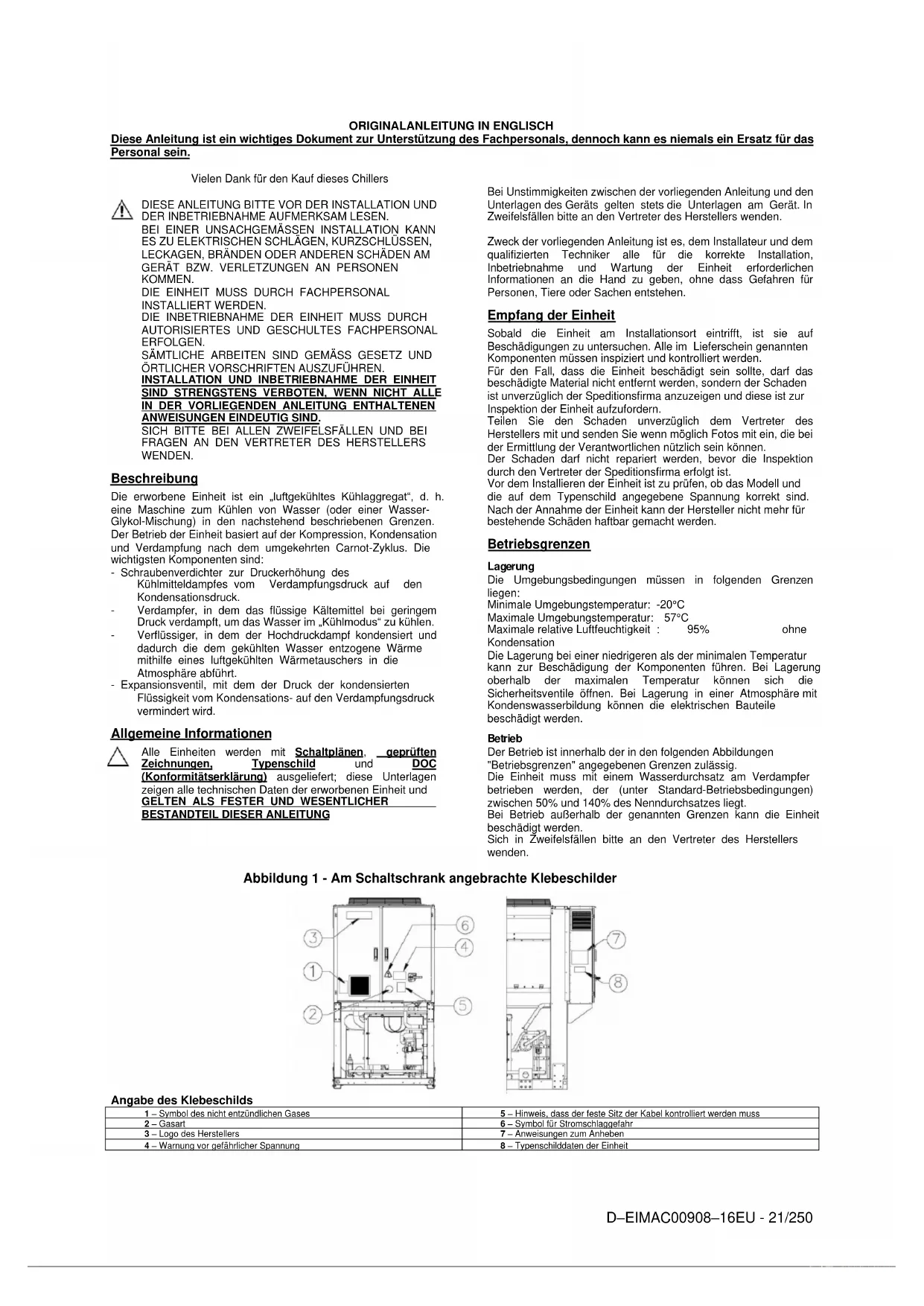

Angabe des Klebeschilds 1 – Symbol des nicht entzündlichen Gases 5 – Hinweis, dass der feste Sitz der Kabel kontrolliert werden muss 2 – Gasart 6 – Symbol für Stromschlaggefahr 3 – Logo des Herstellers 7 – Anweisungen zum Anheben 4 – Warnung vor gefährlicher Spannung 8 – Typenschilddaten der EinheitD-EIMAC00908-16EU - 22/250

Angabe des Klebeschilds

Abbildung 2 - Betriebsgrenzen – Standard-Auslastung

1 – Symbol des nicht entzündlichen Gases 5 – Hinweis, dass der feste Sitz der Kabel kontrolliert werden muss 2 – Gasart 6 – Warnung vor gefährlicher Spannung 3 – Typenschilddaten der Einheit 7 – Symbol für Stromschlaggefahr 4 – Logo des Herstellers 8 – Anweisungen zum Anheben Wasserausfluss-Temperatur Verdampfer (°C) Umgebungstemperatur (°C) Lüftergeschwindigkeitsregelung oder Speedtroll erforderlich (unter-10° Umgebungstemp.) In diesem Bereich kann das Kühlaggregat unter Teillast arbeiten Betrieb mit Glykol (unter 4°CWAT Verdampfer)D-EIMAC00908-16EU - 23/250

Abbildung 3 - Betriebsgrenzen – Hohe Auslastung

Abbildung 4 - Betriebsgrenzen – Super-Auslastung

Wasserausfluss-Temperatur Verdampfer (°C) Umgebungstemperatur (°C) In diesem Bereich kann das Kühlaggregat unter Teillast arbeiten Wasserausfluss-Temperatur Verdampfer (°C) Umgebungstemperatur (°C) Betrieb mit Glykol (unter 4°C WAT Verdampfer) In diesem Bereich kann das Kühlaggregat unter Teillast arbeiten Betrieb mit Glykol (unter 4°C WAT Verdampfer)D-EIMAC00908-16EU - 24/250

Sicherheit Die Einheit ist fest am Untergrund zu verankern. Die folgenden Anweisungen sind unbedingt zu beachten: Die Einheit darf nur an den dafür vorgesehenen, in gelb markierten Stellen an ihrem Gestell angehoben werden. Vor der Wartung der elektrischen Bauteile müssen der Hauptschalter der Einheit ausgeschaltet und die Stromversorgung abgeschaltet werden. Für Arbeiten an den elektrischen Bauteilen ist eine isolierte Unterlage zu verwenden. Elektrische Bauteile nur in völlig trockenem Zustand berühren. An scharfen Kanten und der Oberfläche der Sektion des Verflüssigers besteht Verletzungsgefahr. Direkten Kontakt vermeiden und geeignete Schutzmaßnahmen treffen. Vor Wartungsarbeiten an den Kühlerventilatoren und/oder Verdichtern Stromversorgung durch Abschalten des Hauptschalters unterbrechen. Bei Nichtbeachtung dieser Vorschrift kann es zu schweren Verletzungen kommen. Keine festen Gegenstände in die Wasserleitungen einführen, während die Einheit mit der Anlage verbunden ist. An der Wasserleitung am Zulauf zum Wärmetauscher ist ein mechanischer Filter zu installieren. Die Einheit ist mit Sicherheitsventilen an der Hoch- und Niederdruckseite des Kältemittel-Kreislaufs ausgerüstet. Das Entfernen der Schutzvorrichtungen an den beweglichen Teilen ist strengstens verboten. Bei plötzlichem Stillstand der Einheit sind die Anweisungen in der Bedienungsanleitung der Bedientafel zu beachten, die zu der dem Endbenutzer ausgehändigten Dokumentation am Gerät gehören. Es wird dringend empfohlen, die Installations- und Wartungsarbeiten im Beisein anderer Personen durchzuführen. Bei Unfällen oder Problemen wie folgt verhalten: - Ruhe bewahren - Notruf-Taste drücken, wenn am Installationsort vorhanden - Verletzte Person von der Einheit entfernen und an einem warmen Ort ausruhen lassen - Sofort das Notfall-Personal im Gebäude oder bei einem Erste-Hilfe-Dienst verständigen. - Eintreffen des Hilfspersonals abwarten, ohne den Verletzten allein zu lassen. - Dem Hilfspersonal sind alle notwendigen Informationen zu geben Kaltwassersatz möglichst nicht in Bereichen installieren, in denen während der Wartungsarbeiten Gefahren bestehen können, wie Plattformen ohne Geländer oder Führungen oder in Bereichen, in denen die Mindestabstände um das Gerät herum nicht eingehalten werden können. Lärm In der Einheit entsteht Lärm hauptsächlich durch den Lauf der Verdichter und der Lüfter. Der Lärmpegel ist für jedes Modell in den Verkaufsunterlagen angegeben. Wenn die Einheit ordnungsgemäß installiert, verwendet und gewartet wird, ist für den abgegebenen Schallpegel keine besondere Schutzvorrichtung erforderlich, die ständig neben der Einheit in Betrieb sein muss, weil keine Gefahren bestehen. Bei Installationen mit besonderen Schallschutzanforderungen kann es erforderlich sein, zusätzliche Schalldämmvorrichtungen zu installieren. Bewegen und Anheben Während des Auf-/Abladens vom Transportfahrzeug und dem Bewegen sind Erschütterungen und Kollisionen der Einheit zu vermeiden. Einheit ausschließlich am Rahmen des Gestells schieben oder ziehen. Einheit im Innern des Transportfahrzeugs fixieren, um Schäden durch Bewegung zu vermeiden. Es ist dafür zu sorgen, dass kein Teil der Einheit während des Transports und beim Auf-/Abladen herunterfallen kann. Alle Einheiten der Baureihe verfügen über sechs gelb gekennzeichnete Hubaufnahmepunkte. Die Einheit darf nur an diesen Stellen angehoben werden, wie in der folgenden Abb. gezeigt. Abstandsstangen verwenden, um Beschädigung der Kondensatorbatterie zu vermeiden. Diese in einem Abstand von mindestens 2,5 Metern über den Lüftergittern platzieren.

Die Hebeseile und Abstandsstangen müssen ausreichend belastbar sein, um die Einheit sicher anzuheben. Das Gewicht der Einheit ist deren Typenschild zu entnehmen. Beim Anheben der Einheit ist mit größter Vorsicht und Sorgfalt vorzugehen. Einheit sehr langsam anheben und dabei in Waage halten. Die Hebeanweisungen auf dem Klebeschild sind zu beachten. Aufstellung und Montage Alle Einheiten sind für die Außenaufstellung vorgesehen, auf Balkonen oder ebenerdig, vorausgesetzt der Installationsbereich ist frei von Hindernissen, die den Luftstrom zu den Verflüssigerregistern behindern können. Die Einheit ist auf tragfähigen und völlig waagerechten Fundamenten zu installieren. Wenn die Einheit auf Balkonen oder Dächern installiert wird, kann es erforderlich sein, Träger zur Gewichtsverteilung zu verwenden.D-EIMAC00908-16EU - 25/250

Abbildung 5 - Anheben der Einheit 1 Verdichter-Einheit -"V"-förmige Kühlschlangen 4-5 Lüfter-Ausführung

6-14 Lüfter-Ausführung (Die Zeichnung zeigt nur die 6-Lüfter-Version. Die Anhebemethode für Versionen mit 6-8- 10-12-14 Lüftern ist dieselbe)D-EIMAC00908-16EU - 26/250

Für die ebenerdige Installation muss ein ausreichend tragfähiges Betonfundament mit mindestens 250 mm Dicke bereitgestellt werden, das breiter als die Einheit ist. Der Sockel muss in der Lage sein, das Gewicht der Einheit zu tragen. Wenn die Einheit an einem für Personen und Tiere leicht zugänglichen Ort installiert wird, sollten für die Sektionen des Verflüssigers und des Verdichters Schutzgitter installiert werden. Um die besten Leistungen am Installationsort zu erreichen, sollten folgende Anweisungen und Vorsichtsmaßnahmen beachtet werden: Rückfluss des Luftstroms vermeiden. Sicherstellen, dass der Luftstrom nicht durch Hindernisse behindert wird. Sicherstellen, dass die Fundamente belastbar und solide sind, um Lärm und Vibrationen zu reduzieren. Einheit möglichst nicht an besonders staubigen Orten installieren, um die Verschmutzung der Verflüssigerregister zu reduzieren. Das in der Anlage zirkulierende Wasser muss besonders sauber sein, alle Spuren von Öl und Rost müssen entfernt werden. An der Zulaufleitung zur Einheit ist ein mechanischer Wasserfilter zu installieren. Mindestabstände Um eine optimale Belüftung der Verflüssigerregister zu gewährleisten, ist die Einhaltung der Mindestabstände an allen Einheiten von grundlegender Bedeutung. Bei der Wahl des Aufstellungsortes und zur Gewährleistung eines einwandfreien Luftstroms sind folgende Faktoren zu beachten: Rückstrom warmer Luft vermeiden. Ungenügende Luftzufuhr zum luftgekühlten Verflüssiger vermeiden. Beide Bedingungen können zu einer Zunahme des Kondensationsdrucks führen, was die Energieeffizienz und das Kühlvermögen reduziert. Die Einheit muss an allen Seiten für Wartungsarbeiten nach der Installation zugänglich sein. Abbildung 3 zeigt die erforderlichen Mindestabstände. Der vertikale Luftauslass darf nicht behindert sein. Wenn die Einheit von Wänden oder Hindernissen umgeben ist, die die gleiche Höhe wie die Einheit haben, ist diese in einem Abstand von nicht weniger als 2500 mm zu installieren. Wenn diese Hindernisse höher sind, ist die Einheit in einem Abstand von nicht weniger als 3000 mm zu installieren. Wenn die Einheit installiert wird, ohne die für Wände bzw. vertikale Hindernisse empfohlenen Mindestabstände zu beachten, kann es zu einer Kombination aus Rückfluss warmer Luft und/oder ungenügender Luftzufuhr zum luftgekühlten Verflüssiger kommen, was zu einer Reduzierung der Leistung und Effizienz führen kann. In jedem Fall wird der Mikroprozessor den Betrieb der Einheit an die neuen Betriebsbedingungen anpassen, indem die unter bestimmten Umständen verfügbare Maximalleistung abgegeben wird, auch wenn der seitliche Abstand geringer als empfohlen ist, es sei denn die Betriebsbedingungen beeinträchtigen die Sicherheit des Personals oder die Betriebssicherheit der Einheit. Wenn zwei oder mehr Einheiten direkt nebeneinander aufgestellt werden, sollte ein Mindestabstand von mindestens 3600 mm zwischen den Verflüssigerreihen eingehalten werden. Weitere Lösungen sind bei einem Vertreter des Herstellers zu erfragen. Schallschutz Wenn die Schallemissionspegel besondere Maßnahmen erfordern, ist besonders auf die Isolierung der Einheit von ihrem Gestell zu achten. Dazu sind geeignete Schwingungsdämpfer einzubauen, die als Sonderzubehör geliefert werden. Elastische Kupplungen sind auch an den Wasseranschlüssen zu einzubauen. Wasserleitungen Bei der Planung der Leitungsführung ist die Zahl von Bögen und vertikalen Richtungsänderungen möglichst gering zu halten. Auf diese Weise werden die Installationskosten deutlich gesenkt und die Leistungen der Anlage verbessert. Das Wassersystem muss über folgendes verfügen:

1. Schwingungsdämpfer zur Reduzierung der

Vibrationsübertragung auf den Unterbau.

2. Absperrventile zum Trennen der Einheit von der Anlage

während der Wartung.

3. Durchflusswächter

4. Manuelle oder automatische Entlüftungsvorrichtung an der

höchsten und Entwässerungsvorrichtung an der tiefsten Stelle der Anlage.

5. Verdampfer und Vorrichtung zur Wärmerückgewinnung,

die nicht an der höchsten Stelle der Anlage angeordnet sein dürfen.

6. Eine geeignete Vorrichtung, um den Wasserdruck in der

Anlage zu halten (Ausdehnungsgefäß usw.).

7. Anzeigen für Wasserdruck und -temperatur, die den

Techniker bei der Wartung unterstützen.D-EIMAC00908-16EU - 27/250

8. Ein Filter oder eine Vorrichtung zur Entfernung von Feststoffteilchen aus dem Fluid. Der Einsatz eines Filters verlängert die Lebensdauer des Verdampfers und der Pumpe, indem er dazu beiträgt, die Anlage in einwandfreiem Zustand zu halten. 9. Der Verdampfer besitzt ein elektrisches Heizelement mit einem Thermostat, der einen Schutz vor dem Einfrieren des Wassers bis zu einer Umgebungstemperatur von –25°C gewährleistet. Alle anderen Wasserleitungen/-vorrichtungen außerhalb der Einheit müssen daher gegen Frost geschützt werden. 10. Während der Winterzeit ist das Wasser aus der Vorrichtung zur Wärmerückgewinnung abzulassen, es sei denn, dem Wasserkreis wird eine Mischung aus Ethylenglykol in geeigneter Konzentration zugesetzt. 11. Bei Austausch der Einheit muss das Wasser aus der gesamten Anlage abgelassen und diese vor der Installation der neuen Einheit gereinigt werden. Vor der Inbetriebnahme der neuen Einheit sollte das Wasser regelmäßigen Tests und geeigneten chemischen Behandlungen unterzogen werden. 12. Sollte das Glykol der Anlage als Frostschutzmittel zugesetzt werden, ist darauf zu achten, dass der Ansaugdruck niedriger sein muss, die Leistungen der Anlage werden geringer und die Druckabfälle stärker sein. Alle Maßnahmen zum Schutz der Einheit, wie der Frostschutz und der Schutz vor zu geringem Druck müssen erneut eingestellt werden.

13. Vor dem Absperren der Wasserleitungen sind diese auf Leckagen zu prüfen.

Abbildung 7 - Anschluss der Wasserleitungen am Verdampfer

2. Elastisches Verbindungsstück

3. Durchflusswächter

Abbildung 8 - Anschluss der Wasserleitungen an die Rückgewinnungswärmetauscher

2. Elastisches Verbindungsstück

Wasserbehandlung Vor Inbetriebnahme der Einheit den Wasserkreislauf reinigen. Schmutz, Kalk, Rostsplitter oder anderes Material können sich im Wärmetauscher ablagern und dadurch dessen Wärmeaustauschvermögen reduzieren. Es kann auch der Druckabfall zunehmen und den Wasserdurchfluss reduzieren. Eine geeignete Wasserbehandlung kann somit die Gefahr von Korrosion, Erosion, Kalkbildung usw. reduzieren. Welche die geeignetste Wasserbehandlung ist, muss vor Ort je nach Art der Anlage und den Eigenschaften des Wassers festgelegt werden. Der Hersteller haftet nicht für Schäden oder Betriebsstörungen des Geräts infolge unterlassener oder ungeeigneter Wasserbehandlung. Tabelle 1 - Grenzwerte für akzeptable Wasserqualität pH (25°C) 6,88,0

Gesamthärte (mg CaCO

Elektrische Leitfähigkeit S/cm (25°C)

Frostschutz von Rückgewinnungs-Wärmetauschern und Verdampfer Alle Verdampfer sind mit einem thermostatisch geregelten Heizelement ausgerüstet, das einen geeigneten Frostschutz für Temperaturen bis –25°C gewährt. Es können jedoch, außer wenn die Wärmetauscher völlig leer sind und mit Frostschutzlösung gereinigt wurden, auch zusätzliche Maßnahmen gegen das Einfrieren eingesetzt werden. Bei der Gesamtplanung der Anlage sind zwei oder mehr Schutzmaßnahmen vorzusehen, wie im Folgenden beschrieben: Ständige Wasserzirkulation in den Rohrleitungen und Wärmetauschern. Zusatz einer geeigneten Menge Glykol in den Wasserkreislauf. Wärmedämmung und Zusatzbeheizung der gefährdeten Rohrleitungen. Leerung und Reinigung des Wärmetauschers während der Winterzeit Der Installateur bzw. das örtliche Wartungspersonal haben dafür zu sorgen, dass die Frostschutzmaßnahmen umgesetzt werden. Sicherstellen, dass immer geeignete Wartungsmaßnahmen für den Frostschutz durchgeführt werden. Bei Nichtbeachtung der obigen Hinweise kann es zu Schäden an der Einheit kommen. Frostschäden fallen nicht unter die Garantie. Installation des Durchflusswächters Um im ganzen Verdampfer einen ausreichenden Wasserdurchfluss zu gewährleisten, muss im Wasserkreislauf unbedingt ein Durchflusswächter installiert werden, entweder an der Wasserzu- oder der Wasserablaufleitung. Der Durchflusswächter soll die Einheit bei Unterbrechung des Wasserflusses abschalten, um so den Verdampfer vor dem Einfrieren zu schützen. Als Sonderleistung bietet der Hersteller einen speziell ausgewählten Durchflusswächter. "Dieser Paddel-Durchflusswächter eignet sich für den Dauereinsatz im Außenbereich (IP67) bei Rohrdurchmessern von 1"" bis 6""." Der Durchflusswächter besitzt einen potentialfreien Kontakt, der elektrisch mit den im Schaltplan angegebenen Anschlüssen zu verbinden ist. Der Durchflusswächter muss so eingestellt sein, dass er ausgelöst wird, wenn der Wasserdurchfluss des Verdampfers unter 50% der Nenndurchflussmenge sinkt. Wärmerückgewinnung Auf Wunsch können die Einheiten auch mit einem Wärmerückgewinnungssystem ausgerüstet werden. Bei diesem System werden ein wassergekühlter Wärmetauscher an der Abflussleitung des Verdichters und eine spezielle Vorrichtung zur Steuerung des Kondensationsdrucks eingebaut. Um den Betrieb des Verdichters in seinem Gehäuse zu gewährleisten, dürfen die Wärmerückgewinnungseinheiten nicht mit Wassertemperaturen unter 28°C arbeiten. Der Anlagenplaner und der Installateur des Kaltwassersatzes müssen die Einhaltung dieses Wertes garantieren (z. B. durch den Einsatz eines Zirkulations-Bypass-Ventils) Elektroanlage Allgemeine Anforderungen Alle elektrischen Anschlüsse an die Einheit müssen gemäß der geltenden Gesetze und Vorschriften erfolgen. Alle Installations-, Einstellungs- und Wartungsarbeiten müssen durch Fachpersonal beaufsichtigt werden. Es ist der jeweilige Schaltplan für die erworbene Einheit zu beachten. Sollte sich der Schaltplan nicht an der Einheit befinden oder verloren gegangen sein, ist beim zuständigen Vertreter des Herstellers eine Kopie anzufordern. Bei Abweichungen zwischen Schaltplan und Schaltkasten/Elektrokabeln ist der Vertreter des Herstellers zu verständigen. Es sind ausschließlich Kupferleiter zu verwenden, andernfalls kann es zu Überhitzung oder Korrosion an den Anschlüssen kommen und die Einheit beschädigt werden. Um Interferenzen zu vermeiden, sind alle Steuerkabel getrennt von den Elektrokabeln anzuschließen. Zu diesem Zweck sind verschiedene Kabelkanäle zu verwenden. Besondere Sorgfalt ist auf die Anschlüsse an den Schaltkasten zu verwenden; werden die Kabeleingänge nicht ordnungsgemäß abgedichtet, können diese das Eindringen von Wasser in den Schaltkasten ermöglichen, was zu Beschädigungen der Ausrüstungen im Inneren führen kann. Vor jeder Installations- oder Anschlussarbeit muss das System abgeschaltet sein und in sicheren Zustand versetzt werden. Da diese Einheit Inverter beinhaltet, bleibt der Zwischenkreis der Kondensatoren für eine kurze Zeit nach dem Abschalten mit Hochspannung geladen. Keine Eingriffe an der Einheit vornehmen, bevor nicht 5 Minuten nach dem Abschalten verflossen sind. Die Einheit enthält nicht-lineare Lasten wie Inverter, die einen natürlichen Stromverlust gegen Erde aufweisen. Wird der Einheit ein Erdschlussprüfer vorgeschaltet, ist eine Vorrichtung des Typs B mit einer Mindestschwelle von 300mA zu verwenden. Dieses Produkt entspricht den EMC-Normen für Gewerbeumgebungen. Daher ist es nicht für einen Gebrauch in Wohnbereichen gedacht, d. h. in Installationen, bei denen das Produkt an eine öffentliche Niederspannungsleitung angeschlossen wird. Sollte dieses Produkt an eine Niederspannungsleitung angeschlossen werden sollen, müssen spezifische Maßnahmen getroffen werden, um Interferenzen mit anderen empfindlichen Geräten zu verhindern. Betrieb Pflichten des Benutzers Grundsätzlich muss der Benutzer eine ausreichende fachliche Schulung erhalten und sich mit der Anlage vertraut machen, bevor er die Einheit benutzt. Der Benutzer muss nicht nur die vorliegende Anleitung lesen, sondern auch die Betriebsanleitung des Mikroprozessors und den Schaltplan, um die Startsequenz, die Funktionsweise, die Abschaltsequenz und die Funktion aller Sicherheitsvorrichtungen zu verstehen. Während der Erstinbetriebnahme der Einheit steht ein autorisierter Techniker des Herstellers für alle Fragen und Hinweise zur ordnungsgemäßen Bedienung zur Verfügung. Der Benutzer hat die Betriebsdaten jeder installierten Einheit zu vermerken. Außerdem hat er auch über alle regelmäßigen Wartungsarbeiten und Inspektionen Buch zu führen. Sollte der Benutzer fehlerhafte oder ungewöhnliche Betriebsbedingungen feststellen, hat er den autorisierten technischen Kundendienst des Herstellers zu verständigen. Routinemäßige Wartung Mindestwartungsarbeiten sind in Tabelle 2 aufgeführt. Elektrolytische Inverter-Kondensatoren Die Verdichter-Inverter enthalten elektrolytische Kondensatoren, die für eine Lebensdauer von mindestens 15 Jahren bei normaler Benutzung entwickelt wurden. Schwerlast-Bedingungen können die Lebensdauer der Kondensatoren verkürzen. Der Chiller berechnet die verbliebene Lebensdauer des Kondensators auf der Grundlage des aktuellen Betriebs. Sinkt die verblieben Lebensdauer unter einen gegebenen Schwellenwert, wird vom Controller eine Warnung ausgegeben. In diesem Fall wird zum Austausch der Kondensatoren geraten. Dieser Vorgang darf nur von Fachkräften vorgenommen werden. Der Austausch hat folgendermaßen zu erfolgen: Den Chiller ausschalten Mit dem Öffnen des Invertergehäuses 5 Minuten warten Überprüfen, dass die verbliebene Gleichstromspannung am Gleichstromanschluss Null beträgt. Das Gehäuse des Inverters öffnen und die alten Kondensatoren durch die neuen ersetzen. Den Controller des Chillers über das Wartungsmenü zurücksetzen. Dies ermöglicht dem Controller die neue geschätzte Lebensdauer der Kondensatoren neu zu berechnen. Kondensator-Aufbereitung nach langem Stillstand Elektrolytischen Kondensatoren können einen Teil ihrer ursprünglichen Eigenschaften einbüßen, wenn sie länger als 1 Jahr nicht mit Energie versorgt werden. Wurde der Chiller für eine längere Zeit ausgeschaltet, wird eine "Aufbereitungs"-Prozedur wie folgt erforderlich: Den Inverter einschalten Diesen mindestens 30 Minuten eingeschaltet lassen, ohne den Verdichter zu starten Nach 30 Minuten kann der Verdichter gestartet werden Start Niedrige Umgebungstemperatur Inverter enthalten eine Temperaturkontrolle, die es ihnen ermöglicht, Umgebungstemperaturen bis zu -20°C zu widerstehen. Trotzdem sollten sie nicht bei niedrigeren Temperaturen als 0°CD-EIMAC00908-16EU - 30/250

eingeschaltet werden, es sei denn, folgende Prozedur wird beachtet: Den Schaltkasten öffnen (nur geschulte Techniker sollten diesen Vorgang vornehmen) Die Verdichter-Sicherungen (durch Ziehen der Sicherungshalter) oder die Trennschalter des Verdichters öffnen Den Chiller einschalten Den Chiller mindestens 1 Stunde eingeschlatet lassen (dies ermöglicht den Inverter_Heizern, den Inverter zu erwärmen). Die Sicherungen erneut schließen Den Schaltkasten verschließen. Kundendienst und begrenzte Garantie Der Hersteller testet sämtliche Einheiten im Werk und leistet 12 Monate ab Erstinbetriebnahme bzw. 18 Monate ab Auslieferungsdatum Garantie. Unsere Einheiten wurden gemäß der höchsten Qualitätsstandards entwickelt und hergestellt und gewährleisten jahrelang störungsfreien Betrieb. Dennoch ist es wichtig, für die richtige und regelmäßige Wartung zu sorgen. Dabei sind die in der vorliegenden Anleitung beschriebenen Verfahrensweisen und die Regeln für eine fachgerechte Maschinenwartung zu beachten. Es wird dringend empfohlen, einen Wartungsvertrag mit einem vom Hersteller autorisierten Kundenservice abzuschließen. Unser erfahrenes und kompetentes Personal gewährleistet einen effizienten und problemlosen Service. Zu beachten ist auch, dass die Einheit auch während der Garantiezeit gewartet werden muss. Bitte beachten Sie, dass der unsachgemäße Einsatz der Einheit, z. B. über ihre Betriebsgrenzen hinaus oder ohne ausreichende Wartung, wie sie in der vorliegenden Anleitung beschrieben ist, die Garantie nichtig macht. Zur Einhaltung der Garantiebedingungen sind besonders folgende Punkte zu beachten:

7. Die Einheit darf nicht über die genannten Grenzen hinaus

8. Bei der Stromversorgung dürfen die Spannungsgrenzen nicht

überschritten werden und sie muss frei von Oberschwingungen oder plötzlichen Spannungswechseln sein.

9. Die dreiphasige Stromversorgung darf eine

Phasenunsymmetrie von maximal 3% aufweisen. Die Einheit darf nicht eingeschaltet werden, solange das elektrische Problem nicht gelöst ist.

10. Die Sicherheitsvorrichtungen, egal ob mechanisch, elektrisch

oder elektronisch, dürfen nicht deaktiviert oder unwirksam gemacht werden.

11. Das in den Wasserkreislauf eingefüllte Wasser muss sauber

und auf geeignete Weise behandelt sein. An der Wasserleitung am Zulauf zum Wärmetauscher ist ein mechanischer Filter zu installieren.

12. Außer wenn ausdrücklich bei der Bestellung anders

vereinbart, darf die Wasserdurchflussmenge des Verdampfers niemals höher als 120% und niedriger als 80% der Nennkapazität sein. Vorgeschriebene regelmäßige Kontrollen und Inbetriebnahme von Druckanlagen Die Einheiten gehören in Kategorie IV der durch die EG- Druckgeräte-Richtlinie 2014/68/EU festgelegten Klassifizierung. Für die zu dieser Kategorie gehörenden Kaltwassersätze fordern einige örtliche Vorschriften eine regelmäßige Inspektion durch eine autorisierte Stelle. Bitte die am Installationsort geltenden Anforderungen beachten. Tabelle 2 - Programm für routinemäßige Wartung Tätigkeiten Wöchentlich Monatlich (Anmerkung 1) Jährlich/Saisonal (Anmerkung 2) Allgemein:

Ablesen der Betriebsdaten (Anmerkung 3)

Sichtkontrolle der Einheit auf ?Beschädigungen bzw. lose Teile

Kontrolle der Wärmedämmung auf ?Beschädigungen und Vollständigkeit

Reinigung und Lackierung wo nötig

Analyse des Wassers (6)

Funktionskontrolle des Durchflusswächters

Prüfen der Steuersequenzen

Verschleißkontrolle des Schaltschützes – wenn nötig austauschen

Prüfen des korrekten Anzugs aller Elektroklemmen – wenn nötig festziehen

Reinigung der Schalttafel von innen

Sichtkontrolle der Komponenten auf Anzeichen von Überhitzung

Funktionsprüfung des Verdichters und des elektrischen Heizelements

Isolationsmessung des Verdichtermotors mit Isolationsprüfgerät (Megger)

Lufteinlassfilter des Schaltbretts säubern

Den Betrieb aller Ventilatoren am Schaltbrett überprüfen

Den Betrieb des Kühlventils und Heizers des Inverters überprüfen

Den Zustand der Kondensatoren im Inverter überprüfen (Zeichen v9on Beschädigungen , Verluste, usw.)

Prüfen auf Kältemittel-Leckagen

Prüfen des Kältemittelflusses über das Flüssigkeitsschauglas – das Schauglas muss voll sein

Prüfen des Druckabfalls des Entwässerungsfilters

Prüfen des Druckabfalls im Ölfilter (Anm. 5)

Vibrationsanalyse des Verdichters

Analyse des Säuregehalts des Öls (Anm. 7)

Sektion des Verflüssigers:

Reinigung der Verflüssigerreihen (Anmerkung 4)

Prüfen, ob die Lüfter korrekt gespannt sind

Prüfen der Lamellen der Verflüssigerreihe – wenn nötig entfernen

1. Die monatlichen Tätigkeiten schließen alle wöchentlichen ein.

2. Die jährlich (oder bei Beginn der Saison) durchzuführenden Tätigkeiten schließen alle wöchentlichen und monatlichen ein.

3. Die Betriebsdaten der Einheit können täglich abgelesen werden, so dass hohe Beobachtungsstandards eingehalten werden.

4. In Umgebungen mit einer hohen Teilchen-Konzentration in der Luft kann es erforderlich sein, die Verflüssigerreihe häufiger zu reinigen.

5. Den Ölfilter ersetzen, wenn der Druckabfall 2,0 Bar erreicht.

6. Auf gelöste Metalle kontrollieren.

7. TAN (Gesamtsäurezahl) : 0,10 : keine Tätigkeit erforderlich

0,10 bis 0,19: Säureschutzfilter austauschen und nach 1000 Betriebsstunden erneut kontrollieren. Filter solange weiter austauschen bis die TAN weniger als 0,10 beträgt. 0,19 : Öl, Ölfilter und Ölentwässerungsfilter austauschen. In regelmäßigen Zeitabständen prüfen.D-EIMAC00908-16EU - 31/250

Wichtige Hinweise zum eingesetzten Kältemittel Dieses Mittel enthält fluorierte Treibhausgase. Gase nicht in die Atmosphäre freisetzen. Kältemittel-Typ: R134a GWP-Wert (1): 1430 (1) GWP = Treibhauspotenzial Die für den Standardbetrieb erforderliche Menge des Kältemittels ist auf dem Typenschild der Einheit angegeben. Die tatsächlich in der Einheit enthaltene Menge Kältemittel wird über einen versilberten Peilstab in der Schalttafel angezeigt. Je nach Vorgaben auf europäischer oder lokaler Ebene können regelmäßige Inspektionen erforderlich sein, um Kältemittel-Leckagen festzustellen. Anweisungen von werkseitig und über die Felder geladene Einheiten (Wichtige Information zum verwendeten Kältemittel) Das Kältemittelsystem wird mit fluorierten Treibhausgasen geladen. Diese Gase dürfen nicht in die Atmosphäre entweichen. 1 Mit unauslöschlicher Tinte das Schild mit den Angaben zur Kältemittelladung ausfüllen, das mit dem Produkt mitgeliefert wurde: - die Kältemittelladung für jeden Kreislauf (1; 2; 3) - die Gesamtkältemittelladung (1 + 2 + 3) - Berechnung der Treibhausgasemission nach folgender Formel: GWP-Wert des Treibhausgases x Gesamtkältemittelladung (in kg) / 1000

a Enthält fluorierte Treibhausgase b Nummer des Kreislaufs c Werkseitige Ladung d Feldladung e Kältemittelladung mit jeden Kreislauf (entsprechend der Anzahl von Kreisläufen) f Gesamtkältemittelladung g Gesamtkältemittelladung (werkseitig + Feld) h Treibhausgasemission der Gesamtkältemittelladung ausgedrückt in Tonnen CO

-Äquivalent m Kältemitteltyp n GWP = Global warming potential (Treibhauspotential) p Seriennummer Gerät 2 Das ausgefüllte Schild muss im Schaltschrank angebracht werden Regelmäßige Prüfungen auf Leckagen des Kältemittels können je nach europäischen oder örtlichen Vorschriften erforderlich sein. Bitte, wenden Sie sich an ihren örtlichen Händler für dementsprechende Auskünfte.

In Europa wird die Treibhausgasemission der Gesamtkältemittelladung in das System (ausgedrückt in Tonnen CO

-Äquivalent) benutzt, um die Zeitabstände für die Wartung festzulegen. Die geltende Gesetzgebung beachten. Formel zur Berechnung der Treibhausgasemission: GWP-Wert des Treibhausgases x Gesamtkältemittelladung (in kg) / 1000 Den auf dem Treibhausgas-Schild angegebenen Wert benutzen. Diese GWP-Wert beruht auf dem 4. Sachstandsbericht des IPCC. Der im Handbuch angegebene GWP-Wert könnte veraltet sein (z.B. weil er auf dem 3. 4. Sachstandsbericht des IPCC basiert) Weitere Informationen erteilt der örtliche Händler. Entsorgung Die Einheit besteht aus metallischen, elektronischen und Kunststoffbauteilen. Alle diese Teile sind gemäß den örtlich geltenden Vorschriften zu entsorgen. Die Bleibatterien sind zu sammeln und entsprechenden Schadstoffsammelstellen zuzuleiten. Ol ist aufzufangen und den entsprechenden Schadstoffsammelstellen zuzuleiten.
